Разработчик: ОКБ Мясищева
Страна: СССР
Первый полет: 1956
Тип: Стратегический бомбардировщик
  ЛТХ     Доп. информация



Работы по радикальной модернизации М-4 проводились в соответствии с постановлением Совмина СССР No.1428-642 от 6 июля 1954 г. На фирме тема получила шифр "36", а самолет - обозначение ЗМ. При выборе двигателей ставку сделали на ВД-7, взлетная тяга которых превышала 11000 кгс, а крейсерский расход топлива составлял 0,73-0,8 кг/кгс*ч (у АМ-3 - до 1,03), как у лучших зарубежных образцов. Применив эти двигатели, увеличив количество топлива на борту, установив систему дозаправки в полете, а также улучшив аэродинамику, можно было получить дальность, достаточную для достижения самой удаленной точки США. Это было очень важно, т.к. в южной части Штатов находились ядерные объекты: Лос-Аламос (шт. Нью-Мексико), Оак-Ридж (Теннеси), авиабазы SAC Кастл и Марч (Калифорния), Дайс и Карсуэллс (Техас), Берксдейл (Луизиана) и многие другие. На этих же базах были сосредоточены основные хранилища ядерных боеприпасов. Кроме того, в Калифорнии, Техасе и Флориде разворачивалось строительство ракетных пусковых комплексов и центров управления. Поставить их под удар было очень заманчиво.

Весь планер и системы бомбардировщика были перепроектированы. Действовавшие в то время нормы прочности тяжелых самолетов задавали перегрузку при маневре с максимальным весом не менее 2,5 и при полете в болтанку - 3,0. Мясищеву удалось доказать, что эти требования завышены, и перейти к более легкой конструкции. Снизить массу позволили и другие мероприятия, в частности замена резины топливных баков на полиамидную пленку. В результате массу пустой машины удалось снизить по сравнению с серийным М-4 почти на 3 т.

Самолет получил новое крыло большего размаха, без излома по задней кромке, с уменьшенным числом аэродинамических перегородок на одну пару и новым профилем на концевых частях. Опыт эксплуатации М-4 позволил отказаться от поперечного V стабилизатора. Аэродинамическое качество машины достигло рекордного значения - 18,5 единицы. Для сравнения: этот показатель у Ту-16 был порядка 14, а у весьма совершенных по тому времени зарубежных самолетов "Вулкан" и В-47 - 17,0 и 17,25, соответственно. Превысить 19 единиц удалось только на тяжелых машинах с изменяемой стреловидностью крыла В-1В и Ту-160.

В носовой части ЗМ разместили негерметичный отсек РЛС, закрытый радиопрозрачным обтекателем. Переднюю кабину перекомпоновали, при этом рабочее место штурмана-бомбардира расположили под летчиками со смещением влево, а снизу создали фонарь. Количество членов экипажа уменьшили на одного человека.

Шасси и система управления были значительно улучшены. Усовершенствовано оборудование, в т.ч. установлен навигационно-бомбардировочный автомат НБА. В связи со снятием с вооружения 6-тонных бомб реализовать грузоподъемность в 24 т стало невозможно, и ее снизили до 18 т. В грузоотсеке предусмотрели подвеску дополнительных баков одновременно с бомбами, а еще два ПТБ решили подвесить под крыло. Максимальная взлетная масса самолета превысила 200 т, при этом сохранилась длина разбега, что было обеспечено улучшением аэродинамики и увеличением тяги двигателей.

Эскизный проект самолета ЗМ и макет передней его кабины были представлены к защите в начале осени 1954 г. Опытный самолет No.0201 построили в Филях с использованием агрегатов серийного М-4. Его сборка завершилась 30 октября 1955 г. Так как двигатели ВД-7 в то время находились в стадии испытаний и надежность их вызывала сомнения, полеты ЗМ решили начать, оснастив его двумя ВД-7 и двумя АМ-ЗА. Процесс наземных испытаний и отладки опытной машины занял довольно много времени. В воздух она поднялась с аэродрома ЛИИ только 27 марта 1956 г. под управлением экипажа М.Л.Галлая.

Первый полет прошел весьма драматично. Едва оторвавшись от полосы, самолет начал плавно, но неуклонно задирать нос. Прекратить это не позволила даже полная "отдача" штурвала. Еще несколько секунд, и многотонная машина свалилась бы. Тогда Галлай принял, пожалуй, единственно верное решение - убрать газ. Самолет умерил свой пыл, а остатка тяги хватило для набора высоты в 500 м. Летчик развернул машину и стал заходить на посадку, строго выдерживая скорость. Однако самолет проскочил точку касания и понесся над бетонкой. "Притереть" его удалось, только выпустив тормозные парашюты. На этом неприятности не закончились. На пробеге при интенсивном торможении отказала гидросистема, и пришлось переходить на аварийную. Огромной полосы аэродрома испытательного института хватило для благополучного завершения полета.

В июле на первом прототипе оба АМ-3 заменили на ВД-7. В октябре к испытаниям подключили второй летный ЗМ No.0203 (самолет No.0202 предназначался для статических испытаний). Он имел полный комплект оборудования и замки Дер5-48 для двух подкрыльевых баков емкостью по 6500 л.

ГСИ бомбардировщика ЗМ начались на самолете No.0201 только в январе 1958 г., а через полгода в ГК НИИ ВВС поступила и машина No.0203. Первый самолет использовался для определения летных характеристик, устойчивости и управляемости, а второй - для оценки оборудования и вооружения. Кроме этих самолетов, при проведении основной и специальных программ Госиспытаний использовались серийные машины No.No.0204, 0206, 0701 и 0705 (например, на 0206 испытывались катапультные кресла).

Существенно затянули сроки окончания ГСИ двигатели ВД-7 - на взлетном режиме наблюдались опасные автоколебания лопаток первых ступеней компрессора. Эту проблему решили, как говорится, в лоб. На ВД-7Б ограничили обороты, при

этом максимальная тяга уменьшилась на 2000 кгс, и пришлось снижать взлетный вес за счет уменьшения запаса топлива. Прирост дальности по сравнению с М-4 составил уже не запланированные 25%, а всего лишь 15%, и главного конструктора обязали достичь необходимой дальности по мере отработки двигателя.

Во время испытаний был выявлен срыв потока на крыле, и ранее упраздненные внутренние гребни пришлось восстановить. Обнаружились и другие дефекты, потребовавшие срочного устранения. Однако в целом машина оказалась куда проще в управлении, ее конструкция и большинство систем надежнее, чем М-4, что было оценено по достоинству, и самолет посчитали пригодным для эксплуатации в ВВС. Фирменное обозначение ЗМ за ним закрепили в качестве официального.

Серийный выпуск бомбардировщика шел на заводе No.23 в 1956-59 гг. По сравнению с М-4 новая "эмка" оказалась лучше отработана в технологическом плане, да и переоснащение предприятия уже завершилось, что позволило перейти от постройки одиночных самолетов к сериям. Первая включала 7 машин (No.No.0204-0210), затем пошли серии по 5 самолетов. В общей сложности в Филях построили 74 серийных ЗМ. Так как ВД-7Б выпускались в ограниченном количестве и в невысоком темпе, то с ними построили примерно половину бомбардировщиков, получивших обозначение ЗМН ("Н" - новый двигатель). Остальные машины, получившие обозначение ЗМС ("С" - старый двигатель), оснастили РД-ЗМ-500А (после снятия Микулина с должности главного конструктора двигатели АМ-ЗМ получили обозначение РД-ЗМ). Внешне самолеты почти не отличались (на ЗМС люки мотоотсеков соответствовали М-4, отсутствовали подкрыльевые держатели для ПТБ), однако при взлете верным признаком "эмок" с двигателями ВД-7Б был мощный коптящий выхлоп. Но это мало кого смущало, у добрынинских движков оказались куда более серьезные проблемы. Серийные ВД-7Б производства уфимского завода No.26 после кропотливой доводки имели ре-суре всего 200 ч - в 6,5 раза (!) меньше, чем РД-ЗМ-500. Надежность их также была хуже, что вкупе с отсутствием чрезвычайного режима значительно снижало безопасность эксплуатации самолета и вызывало обоснованное недовольство заказчика. В 1960-е гг. часть ЗМН переоснастили РД-ЗМ-500.

По ходу выпуска в конструкцию машины внесли несколько крупных изменений, важнейшим из которых стало увеличение прочности планера за счет толщины панелей обшивки. На ЗМС No.1101 установили новую штангу дозаправки. Впоследствии такую же штангу поставили на машинах No.No.1203, 1301 и 1302, а начиная с 15-й серии - и на все остальные ЗМ. С 1962 г. самолеты стали переоборудовать в заправщики по типу M-4-II, и они получили обозначения ЗМС-И и ЗМН-П.

За 9 лет своего существования ОКБ-23 подготовило на базе М-4 и ЗМ целый ряд проектов, работы над которыми прекратились по разным причинам. Так, в 1953 г. начались работы по созданию пассажирского самолета "29", который должен был перевозить 80-130 человек на расстояние 7000-5400 км. Машину предполагалось создать на базе М-4, для чего требовалось прежде всего разработать новый фюзеляж, остальные агрегаты планера сохраняли высокую степень преемственности с бомбардировщиком (на лайнере планировали оставить даже велосипедное шасси). Изучались различные варианты компоновки пассажирского салона, для чего был построен натурный макет его секции. Проект вначале вызвал заинтересованное отношение в ГВФ, однако потенциальный заказчик выдвинул ряд требований к машине. Например, применить шасси обычной схемы. Ставилась и задача предусмотреть вариант для перевозки 170-180 человек на дальность до 4000 км. Взгляды ГВФ нашли отражение в правительственном задании, которое вышло в августе 1955 г. Однако уже в декабре Совмин принял другое решение, свернув создание этого самолета.

Во время работы над "29-й" машиной мясищевцы подготовили проект ее военно-транспортного варианта. Самолет должен был перевозить различную военную технику и грузы общей массой до 40 т или до 200 десантников. Судьба этого варианта оказалась аналогичной пассажирскому.

В 1957 г. ОКБ-23 приступило к изучению возможности создания на базе бомбардировщика ЗМН опытного самолета с ядерной силовой установкой (ЯСУ). Предполагалось заменить два внутренних ВД-7 атомными двигателями с газовым теплоносителем, разместить в грузоотсеке реактор, демонтировать большую часть топливных баков, установить биологическую защиту экипажа. В дальнейшем предполагалось создание разведчика с четырьмя ядерными двигателями, испытания которого собирались начать в 1960 г. Кроме того, эта машина могла стать базовой для создания самолета дальнего радиолокационного дозора. Эти замыслы практического воплощения не получили.

Остались на бумаге и проекты стратегического самолета-разведчика ЗМР со взлетной массой 202 т, а также огромной летающей лодки ЗМ-М, которая могла бы приводняться в океане для получения топлива от подводных лодок. С двумя дозаправками дальность полета такого корабля должна была достигнуть 25 000 км.

Ликвидация ОКБ затормозила модернизацию находившихся в строю "эмок". Это не позволило своевременно установить ряд новых образцов авиационной электроники и, прежде всего, оборудования РЭП. На самолете остались устаревшие СПС-2, которые имели невысокую надежность и не перекрывали работу многих РЛС сантиметрового диапазона.

И все же некоторые работы, направленные на поддержание "эмок" в надлежащей "форме", проводились. Так, в 1963 г. на один ЗМН поставили новое навигационное и связное оборудование. Вместо командной радиостанции РСИУ-4В установили новую Р-802В, добавили третий радиокомпас типа АРК-42, а также радиотехническую систему ближней навигации РСБН-2с "Свод", которая не только позволяла выходить в створ полосы вне ее видимости и "ловить" глиссаду, но и строить сложный маневры в районе аэродрома, например, сбор группы или встречу заправляемого самолета и танкера. Нашла применение на бомбардировщике еще одна тогдашняя новинка - доплеровский измеритель скорости и сноса ДИСС-1, который значительно повысил точность счисления пути. После успешных испытаний такой комплекс доработок провели на ряде самолетов, в обозначениях которых добавили букву "Р" (например, M-4P-II, ЗМНР, ЗМСР-И).

В 1967 г. для самолетов М-4 и ЗМ период "бесхозности" закончился - Мясищев вновь вернулся к конструкторской деятельности, и под его началом был сформирован Экспериментальный машиностроительный завод (ЭМЗ). Несмотря на стартовые трудности с производственными площадями, кадрами и многим другим, возродившаяся фирма сразу получила ряд серьезных заданий на разработку весьма разноплановой техники - от ЗРК до высотного перехватчика разведывательных аэростатов. На это были брошены основные силы, но и самолеты ЗМ не остались забытыми.

Была сделана попытка значительно улучшить вооружение и спецоборудование самолета. На ЗМН No.0503 установили новый бомбардировочный прицел ОПБ-112, сопряженный с РЛС и навигационно-бомбардировочной системой НБА. Самолет также получил радиосистему дальней навигации РСДН-Зс, позволявшую выполнять прицельное бомбометание по площадным целям из-за облаков и ночью без использования РЛС, и доработанный автопилот АП-15. Старый высотомер малых высот РВ-2 заменили новым РВ-5 "Репер". На борту появилась аппаратура засекречивания связи, самая современная по тому времени станция активных помех "Азалия", еще несколько более простых сис-

тем РЭП, а также оборудование для выброса дипольных отражателей. В боекомплект бортовых пушек ввели снаряды, предназначенные для постановки помех радиолокационным и тепловым ГСН ракет класса "земля-воздух" и "воздух-воздух".

Но главной особенностью самолета стал новейший комплекс вооружения с крылатой ракетой Д-5, которая могла поражать сильно защищенные морские и сухопутные радиоконтрастные цели. Ее дальность полета составила 280 км, а скорость втрое превышала звуковую. Она могла комплектоваться как фугасно-куму-лятивной, так и ядерной БЧ. Ракета успешно прошла испытания и была запущена в производство под обозначением КСР-5.

Работы по переоборудованию самолета No.0503, получившего обозначение ЗМ-5, начались в 1973 г., а в 1975-м ГСИ нового авиационно-ракетного комплекса успешно завершились. Они показали большие возможности обновленной "эмки", однако решения о переоборудовании парка самолетов ЗМ так и не последовало. Та же участь постигла аналогичный проект модернизации Ту-95, и только Ту-16 вооружили новой ракетой. Фактически главной причиной неудачи ЗМ-5 стало то, что ВВС утратили заинтересованность в такой модернизации самолетов.

В начале семидесятых в международных отношениях наступил период разрядки, и был заключен первый договор об ограничении стратегических вооружений. На выборах в США победил кандидат-пацифист Г.Форд. Л.И.Брежнев пообещал новому президенту, что переделает 20 стратегических бомбардировщиков ЗМ в самолеты-заправщики, которые уже невозможно будет использовать для нанесения ядерных ударов. С дорабатываемых машин должны были снять штанги дозаправки и все бомбардировочное вооружение, а проем грузоотсека частично заклепать, оставив лишь небольшой люк для выхода заправочного шланга с конусом.

Командование ВВС отнеслось к этой инициативе с энтузиазмом, т.к. было заинтересовано в превращении устаревших бомбардировщиков в остро необходимые танкеры. Одновременно решали вопрос о продлении назначенного ресурса ЗМ. Для этого самую старую машину перегнали в Новосибирск, где провели ее прочностные испытания в СибНИА. Тамошние специалисты дали рекомендации, после выполнения которых самолеты ЗМ могли эксплуатироваться еще минимум 10 лет.

Доработки выполнялись на рязанском ремзаводе No.360. Их проведение вылилось в довольно масштабную кампанию, для координации которой специально создали комиссию во главе с тогдашним заместителем министра авиапромышленности И.С.Силаевым, получившим за свой крутой нрав прозвище "Иван Грозный". Однако по "брежневскому заказу" переделали всего несколько машин. Остальные, превращенные в заправщики самолеты ЗМ сохранили возможность обратной конвертации в бомбардировщики.

Работы, связанные с продлением ресурса, прошли далеко не все. Отлетавшие свое самолеты стали отгонять на дальние стоянки авиабазы в Энгельсе, а затем и вовсе отбуксировали на грунтовые площадки, добраться до которых в весеннюю распутицу было трудно даже пешком. Однако в конце 1970-х гг. появилась заинтересованность в усилении бомбардировочного вооружения ЗМ и Ту-95. Для "эмки" был разработан вариант снаряжения, предусматривавший подвеску 28 бомб ФАБ-500М54 (нагрузка 13280 кг) или 52 ФАБ-250М54 (12640 кг). По воспоминаниям бывшего главкома Дальней авиации генерала В.В.Решетникова, весной 1979 г. эти самолеты предполагалось использовать для нанесения удара по целям в Афганистане, прежде всего, по Герату, где началось восстание и погибло несколько советских специалистов. Но гератский мятеж быстро подавили афганские правительственные войска, а после введения в конце года советского контингента вопрос о применении тяжелых бомбардировщиков некоторое время не поднимался. И все же Дальней авиации пришлось работать по афганским целям, однако эту роль выполняли Ту-16 и Ту-22М2/М3.

Первые ЗМ прибыли в Энгельс в мае 1957 г. Переучивание 201-й ТБАД проходило быстрыми темпами, сказывались уже имевшийся опыт, возросшая по сравнению с М-4 надежность нового самолета, большее совершенство его систем. Однако аварии, связанные с превышением посадочного угла, продолжали происходить еще очень долго. С появлением самолетов с двигателями ВД-7Б проблем прибавилось, но все обошлось без эксцессов. Однако специалистам наземных служб приходилось менять двигатели, буквально "как перчатки".

В целом экипажи самолет оценивали достаточно высоко. Многие летчики, долгие годы летавшие на этих кораблях, отзываются о ЗМ с любовью, считают его очень летучим и приятным в пилотировании.

Возросшее количество бомбардировщиков ЗМ позволило вооружить ими еще один полк - 40-й Гв. ТБАП, который базировался на аэродроме Украинка. На ту же базу передислоцировали и 79-й полк. Обе части вошли в состав 73-й Тернопольской ТБАП.

Все ЗМ поступали, оснащенные системой дозаправки. 1 марта 1959 г. корабль, пилотируемый м-ром Назимкиным, впервые во время строевой эксплуатации принял топливо от танкера в воздухе. К концу года бомбардировщики 201-й дивизии провели уже 303 такие операции, а в июне 1960 г. экипаж м-ра Булавина выполнил полет на полный радиус действия продолжительностью 17 ч 25 мин с одной дозаправкой.

В 1961 г. командование ВВС решило привлечь к участию в ядерных испытаниях личный состав строевых частей Дальней авиации, чтобы подготовить их к ведению реальных боевых действий. Два отряда ЗМ (6 самолетов) придали 35-му БАП, который проводил сброс ядерных бомб и подчинялся командованию 71-го полигона. 2 октября состоялось "атомное крещение" на северном испытательном полигоне Новая Земля. Бомба мощностью 250 кт была сброшена с Ту-16, и после ее подрыва экипажи находившихся в воздухе "эмок" почувствовали воздействие, близкое к тому, что предстояло испытать в боевой обстановке. В следующем году состоялся первый сброс с борта ЗМ, при этом использовалась бомба десятимегатонного класса.

Самолетов ЗМ в строю оказалось больше, чем Ту-95 в бомбардировочном варианте, и до поступления на вооружение ракетоносцев они считались главной ударной силой Дальней авиации. Тем временем начавшаяся в середине 1950-х гг. разрядка международной напряженности постепенно сменялась новым пароксизмом холодной войны. Советские баллистические ракеты появились на Кубе, что резко обострило отношения с американцами и привело осенью 1962 г. к печально известному Карибскому кризису.

Командование Вооруженных Сил СССР спешно перегруппировывало силы. Полки 201-й ТБАД перебросили в Шяуляй. В первый и последний раз за всю историю атомного противостояния с Америкой советские стратегические бомбардировщики несли боевое дежурство в столь высокой степени готовности: самолеты полностью заправлены и снаряжены, термоядерные боеприпасы подвешены, грузоотсеки опломбированы, экипажи получили опечатанные портфели с картами маршрутов и "засургученные" конверты с кодами взведения взрывателей.

Многие подробности этих событий сорокалетней давности по-прежнему находятся под грифом "секретно", но из рассказов ветеранов можно составить представление о планировавшейся операции. В каждом полку действовать непосредственно над Штатами предстояло двум эскадрильям. Часть самолетов спешно переоборудовали в танкеры, которым вместе с М-4-II предстояло дозаправлять ударные машины. Обеспечение прохода стратегических бомбардировщиков вблизи баз НАТО, находившихся в Северной Европе и на Аляске, возлагалось на фронтовую авиацию, а также на Ту-16 (как ударные, так и постановщики помех). По расчетам, этого было вполне достаточно, чтобы заблокировать объекты ПВО противника. Однако над территориями Канады и США "стратегам" пришлось бы действовать самостоятельно, причем полагаться на фактор внезапности не приходилось. Правда, к моменту их появления части РВСН уже успели бы "отстреляться", но никто не мог сказать, насколько эффективным окажется ядерный удар МБР первого поколения и какая часть сил ПВО противника сохранит боеспособность.

В скупых воспоминаниях участников событий чувствуется нечеловеческое напряжение тех дней. Все понимали, что начало войны будет означать всемирную катастрофу - накопленных ядерных арсеналов уже хватало для того, чтобы сделать жизнь на Земле невозможной, и трагическая участь собственных семей казалась неизбежной. Тем не менее, ветераны отмечают достаточно высокий боевой дух личного состава, отсутствие суеты и видимой нервозности. Например, процесс подвески спецбоеприпасов, который на учениях обычно вызывал много излишних эмоций, прошел четко и слаженно. Летные экипажи самих бомб не видели, принимая самолеты с уже опломбированными бомболюками. И, конечно же, все вспоминают, с какими приподнятыми чувствами был встречен приказ об отмене повышенной боеготовности. Кризис миновал, оставив ясное понимание, на краю какой страшной бездны стояло человечество.

К своему первому десятилетию 201-я ТБАД подошла, достигнув очень высокого уровня боеготовности. Дальние полеты с выходом на океанские просторы стали нормой. В 1964 г. летный состав приступил к выполнению новой для себя задачи: обнаружению авианосных ударных групп флота США в Атлантике. Обычная продолжительность таких полетов составляла 16 часов. Летом следующего года экипаж подп-ка А.Булавина выполнил первый в истории дивизии полет с двумя дозаправками и находился в воздухе более 21 часа. Надо сказать, что такие рейды были тяжелым испытанием для человеческого организма. Неудобные катапультные кресла, теснота, спартанские бытовые условия заставляли часто вспоминать уставное требование "стойко переносить все тяготы и лишения службы".

Хотя пик аварийности прошел, но первая половина 1960-х гг. оказалась омраченной несколькими катастрофами. В 1962 г. из-за пожара на борту погиб со всем экипажем новейший ЗМД No.1801. 7 марта 1963 г. во время полета над океаном была потеряна пара бомбардировщиков ЗМ. Ведомый начал выполнять непредусмотренное перестроение и столкнулся с ведущим. Спастись удалось только шести человекам. 5 мая 1965 г. "дальники" понесли особенно болезненную утрату - на Дальнем Востоке погиб вместе со своим экипажем командир одной из дивизий п-к В.И.Болдинский. Он выполнял контрольный полет на ЗМД No.1301 в паре с другим бомбардировщиком. "Стратеги" шли над морем в облаках, а затем повернули к берегу. Очевидно, Болдинский и его штурман не учли, что по курсу находились сопки высотой до 1200 м и снизились до 600 м. В результате самолет врезался в гору.

Куда более благополучно закончился инцидент 27 мая 1965 г. Танкер M-4-II м-ра Васильева отдал топливо Ту-95К, экипаж которого возглавлял подп-к Гершуненко. После расцепки ракетоносец стал обгонять заправщик, его командир отвлекся от пилотирования, работая с оборудованием кабины, и не заметил, как приблизился вплотную к "эмке". Ту-95К ударил снизу килем по передней части фюзеляжа танкера. К счастью, полученные повреждения оказались "несмертельными" для обоих кораблей, которые приземлились на ближайших аэродромах.

С развитием стратегических вооружений функции 201-й дивизии стали существенно меняться. По мере переоборудования ЗМ в танкеры дозаправка становилась основной задачей соединения. В 1970-е гг. базировавшиеся в Шяуляе и Украинке эскадрильи вернулись в Энгельс, пополнив состав полков. 1230-й ТБАП стали называть авиаполком самолетов-заправщиков (АПСЗ). От использования Ту-16 для поддержания летных навыков экипажей "эмок" отказались, уж очень отличались методики управления этими самолетами.

Нагрузки на заправщики постоянно возрастали. Кроме остававшихся в строю бомбардировщиков ЗМ, услуги танкеров требовались различным модификациям Ту-95, Ту-22, самолетам ДРЛО Ту-126, дальним противолодочным Ту-142. Непродолжительное время несли штанги дозаправки Ту-22М, пока их не демонтировали по договору ОСВ-1. К середине 1980-х гг. общее число "клиентов" заправщиков из Энгельса превысило 500 машин. И надо сказать, что до появления в США самолета-танкера КС-10 советский ЗМ-П оставался самой мощной машиной этого класса в мире, значительно превосходя американский КС-135, а также британские VC-10K, переоборудованные бомбардировщики "Вулканы" и "Викторы".

Одной из интереснейших страниц в биографии самолетов-заправщиков стало обеспечение полетов Ту-95РЦ на обнаружение приводнявшихся в Индийском океане спускаемых аппаратов (СА) лунных автоматических кораблей "Зонд". Первый полет советского "лунника" показал, что за ним тщательно следили не только из ЦУПа - после приводнения американский корабль сделал попытку выловить СА. Следовало обеспечить максимально быстрое обнаружение следующих аппаратов и наведение кораблей подбора, а сделать это можно было только с большой высоты.

Ту-95 мог достать до самого южного района возможной посадки "Зонда" лишь с дозаправкой. После предварительных тренировок на слетанность 21 сентября 1968 г. с аэродрома Моздок взлетела пара ЗМ-Н - Ту-95РЦ. За ней с интервалом в один час шли следующие с таким расчетом, чтобы к моменту входа СА в атмосферу первая пара была у самой удаленной точки посадочного коридора, а последняя -у самой ближней. Полет проходил над Закавказьем и Ираном, затем под самолетами появились воды Оманского залива. Танкеры отдали 20 т топлива и повернули обратно, а Ту-95РЦ продолжили свой путь. Экипаж головного самолета, который возглавлял командир 392-го ОДРАП ВВС Северного флота И.Ф.Гладков, визуально обнаружил СА, засек его радиомаяк и навел на место приводнения судно подбора. 22 сентября "Зонд" был поднят на его борт.

Работа экипажей самолетов M-4-II и ЗМ-И была отнюдь непростой. Вот лишь несколько примеров. В очередном полете танкеру M-4-II, управляемому экипажем комэска Королева, предстояло дозаправить ЗМ. Летчикам долго не удавалось сконтактировать и, проскочив крайний рубеж дозаправки, командир бомбардировщика выпросил "попробовать еще разок". На сей раз получилось. Танкер отдал керосин, но теперь, чтобы дотянуть до базы, ему предстояло идти "по потолкам", где расход топлива минимален. Однако после расцепа шланг лишь наполовину намотался на барабан и остановился. Все попытки убрать его закончились неудачей, не сработала и аварийная гильотина. Незакрывшийся люк ухудшил аэродинамику самолета, и о полете с минимальным расходом топлива речь уже не шла.

Буквально на честном слове М-4 все же добрался до аэродрома, но тот, как назло, оказался закрыт грозовым фронтом. Однако выбора у экипажа не оставалось, и пришлось рисковать. Пройдя через страшную болтанку, машина лишь перед самой полосой попала в спокойную зону. Она уже катилась по бетонке, как вдруг где-то внутри фюзеляжа раздался сильный удар. После заруливания выяснилось, что убрать шланг помешал образовавшийся на агрегатах КАЗа лед, у земли он растаял, а так как лебедку оставили в положении на уборку, то шланг буквально влетел в грузоотсек, произведя тот самый удар. Но каково было экипажу!

Известны и другие случаи дозаправки на нерасчетных рубежах. Один из них закончился трагически. В ходе больших учений танкеры 201-й ТБАД обслуживали ракетоносцы Ту-95КД из 106-й дивизии, работавшие с заполярного ледового аэродрома Оленья. После расцепки заправщик остался с малым запасом топлива, не позволявшим долететь до ближайшего "внеклассного" аэродрома Большой Земли, и командир запросил разрешения садиться в Оленьей. Руководивший полетами начальник штаба 106-й ТБАД запросил разрешения у Москвы. Переговоры затянулись, в верхах никто не желал брать ответственность на себя. А тем временем положение осложнилось: посреди ВПП застрял Ту-95, и стащить его имевшимися на дальней полярной "точке" средствами не удавалось. Командир "эмки", кружившей на последнем керосине, радировал, что обойдет злосчастный "Ту" - полоса была достаточно широкой. И руководитель полетов принял решение.

Танкер четко выполнил заход, но полоса, горбом вздымающаяся к середине, закрыла от летчиков место аварии ракетоносца. Когда пилоты его увидели, было уже поздно. Пытаясь уйти от столкновения, "эмка" сошла с ВПП и вспыхнула. Из ее экипажа не выжил никто. Начальника штаба 106-й ТБАД, по отзывам подчиненных, грамотного офицера, сняли с должности.

Опаснейшая ситуация возникла 29 февраля 1972 г. на борту танкера ЗМ, которым управлял экипаж м-ра А.Г.Игнатьева. На высоте 11000 м произошло разрушение левого блистера передней гермокабины, что вызвало ее мгновенную разгерметизацию. Кислородные маски в то время у летчиков были сняты, и они потеряли сознание. Лишившийся управления самолет начал быстро снижаться по спирали со значительным левым креном. Сидевший в одиночестве в задней кабине командир огневых установок после безуспешных попыток связаться с остальными членами экипажа посчитал, что катастрофа неизбежна, и на высоте 4800 м катапультировался. Однако трагедию предотвратил борттехник, который надел маски на летчиков и привел их в чувство.

Когда американцы начали активно использовать В-52 во Вьетнаме, в советской Дальней авиации стали уделять внимание отработке применения самолетов М-4, ЗМ и Ту-95 для решения тактических задач. Одновременно экипажи осваивали новые методики преодоления системы ПВО, включавшей новейшие ЗРК и сверхзвуковые перехватчики. В частности, в то время были введены полеты звеньев и пар в очень плотном строю, интервалы в котором выбирались с таким расчетом, чтобы метка на индикаторе наземной РЛС от всей группы выглядела, как от одиночного самолета. В учебные программы вошли полеты и бомбометания с малых и предельно малых высот, а также отработка применения по наземным целям пушечного вооружения. Эти задания выполняли как экипажи бомбардировщиков, так и заправщиков, у которых существовала возможность подвески в грузоотсеке пары бомб калибром до 500 кг.

К сожалению, тяжелые летные происшествия продолжались. Так, 15 апреля 1972 г. группе из 5 кораблей ЗМ пришлось садиться на покрытую мокрым снегом ВПП при сильном боковом ветре. Уже первый самолет сошел в сторону с полосы, повредив более 2 км боковых осветительных огней. При этом погасли ограничительные огни торца полосы. Выкатилась за пределы бетонки и застряла в грунте еще одна машина. Но трагичней всех оказалась судьба самолета, управляемого экипажем м-ра Г.А.Лыбина. "Эмка" приземлилась с перелетом в 1000 м, на повышенной скорости и на переднюю опору шасси. Началось "козление". Во время третьего прыжка самолет свалился на крыло, после сильнейшего удара разрушился и сгорел. Весь экипаж погиб.

В 1970-е гг. произошли минимум 3 катастрофы из-за пожаров в воздухе. 17 сентября 1974 г. после взлета M-4-II, пилотируемого командиром корабля Л.Н.Станиславским, при затормаживании колес шасси

уже в нише лопнула тормозная камера правого заднего колеса. Гидросмесь вылилась на горячие барабаны, воспламенилась, а от нее загорелись пневматики. Через 9 минут это привело к взрыву расположенных рядом топливных баков, тем не менее, объятый пламенем танкер продолжал лететь. Экипаж стал катапультироваться, но командиру корабля и стрелку-радисту спастись не удалось. В несчастливый день 13 мая 1975 г. пожар на борту ЗМ м-ра Крылова привел к взрыву и почти мгновенному разрушению машины в воздухе. Все находившиеся на борту, включая командира полка п-ка Блинкова, погибли. 7 июля 1978 г. у ЗМ, пилотируемого м-ром В.В.Усовым, начался пожар одного двигателя. Занервничавший правый летчик выключил исправный ТРД. Очевидно, состояние этого пилота быстро передалось другим членам экипажа, началась неразбериха и паника, в которой были включены огнетушители исправного, но не-работавшего двигателя. В итоге пожар разрастался, и через 4 мин 30 с экипаж начал беспорядочно покидать корабль, при этом погибли борттехник и стрелок-радист.

В первой половине 1980-х гг. закончилась модернизация Ту-95КМ в вариант К-22, на вооружение начали поступать новые ракетоносцы Ту-95МС, а несколько позднее - Ту-160. Одновременно устаревшие модификации Ту-16, Ту-22 и Ту-95 стали отправлять на слом, что подавалось пропагандой как сокращение стратегических наступательных вооружений. Под эту кампанию попали и последние бомбардировщики ЗМ. Фотография их "расчлененки" обошла страницы многих печатных изданий. 9 несостоявшихся ракетоносцев ЗМД тогда уцелели, наверное, благодаря симпатиям командования. Самые изящные в семействе, они получили прозвище "стиляги" и считались командирскими машинами. Их отправили на почетную пенсию, законсервировав на базе хранения под Энгельсом.

В этот период 73-я ТБАД была перевооружена на Ту-95К-22 и Ту-95КМ. Эксплуатация самолетов ЗМ в этом соединении завершилась в 1985 г.

Однако с порезкой "троек" явно поторопились. Ведь насыщение войск современными самолетами-заправщиками Ил-78 проходило непозволительно медленно, так что потребность в мясищевских танкерах продолжала расти, и переоборудованные бомбардировщики еще могли послужить. Тем более, что их услуги потребовались фронтовой авиации и ПВО, которые стали получать оснащенные системами дозаправки Су-24М и МиГ-31. Поэтому оставшиеся в строю "эмки", включая древние М-4, продолжали усиленно трудиться до начала 1990-х гг. и пережили страну, которая их создала.

Уход с исторической сцены некогда грозных кораблей прошел в тяжелое для новой России время. Они сначала были переведены в резерв, а затем стали разделываться на металлолом. Последний полет самолета этого семейства состоялся 21 марта 1994 г., когда экипаж м-ра В.Гура перегнал ЗМН-И из Рязани в Энгельс. "Эмки" ушли тихо и скромно, без почестей, которых, без сомнения, были достойны.

Почти 40 лет бомбардировщики Мясищева несли ратную службу. Ее начало оказалось трудным. Не были выполнены в полной мере требования заказчика к самолету, часто происходили тяжелые летные происшествия. Конструкторы, работники завода No.23, испытатели и личный состав строевых частей своим самоотверженным трудом смогли поднять до приемлемого уровня летные характеристики, эксплуатационные качества машины и ее надежность. И все же в литературе за самолетом закрепилась репутация аварийного. Действительно, из 116 "эмок", находившихся в эксплуатации, в авариях и катастрофах погибли 27, еще не менее трех разбились до поступления в части. Таким образом, потери составили четверть всего парка. Однако, по имеющимся данным, почти 63% этих утрат (17 машин) приходится на менее совершенный М-4. Необходимо также учитывать, что причиной немалой части летных происшествий стал человеческий фактор.

Отсутствие ракетного вооружения предопределило отношение к самолету в высших звеньях политического и военного руководства СССР. Но сегодня, когда известны итоги применения американцами В-52 в региональных конфликтах, можно с уверенностью сказать, что возможности "эмок" не были раскрыты в полной мере.

В первый период эксплуатации бомбардировщики Мясищева достойно исполнили свою роль, являясь одним из важных козырей в опасных играх ядерных сверхдержав. Для этих самолетов вполне подходит популярный в последние годы термин "оружие сдерживания". Отдадим же должное незаурядным летательным аппаратам, их создателям и тем, кто служил на этих могучих кораблях.





 Модификации :


 модификация М-4 с увеличенной дальностью полета. Первоначальное название М-6 (изделие "201").

 M-29

 в 1956 году на базе бомбардировщика 3М разрабатывался проект пассажирского самолета М-29 (другое название М-6П) на 200-250 мест (реализован не был).

 3МР

 дальний морской разведчик. Поступил на вооружение авиации ВМФ в 1964 году.

 3МС

 вариант бомбардировщика 3М с двигателями РД-3М-500А. Из-за малого ресурса двигателей ВД-7, было решено вернуться к тем же двигателям, которые устанавливались на М-4. Характеристики относительно 3М ухудшились, но были все же лучше, чем у М-4. В частности, дальность полета без дозаправки в воздухе составляла 9400 км.

 3МН

 модификация 3М с двигателями ВД-7Б. Ценой повышения ресурса двигателей ВД-7 явилось снижение тяги до 9500 кгс. При общем ухудшении характеристик самолета, дальность полета благодаря экономичности двигателей была на 15% больше, чем у 3МС.

 3МД

 в 1960 году в строевых частях ВВС появился новый бомбардировщик 3МД с двигателями ВД-7Б. На этой модификации 3М установили более совершенное оборудование, улучшили аэродинамику самолета. Внешне он отличался удлиненной, заостренной НЧФ со штангой топливоприемника на конце. При неизменном размахе несколько увеличили площадь крыла. Впервые этот самолет продемонстрировали в июле 1967 года на выставке авиационной техники в Домодедове. Кодовое обозначение НАТО - Bison-C.

 3МЕ

 высотный бомбардировщик с двигателями ВД-7П (РД-7П). Их взлетную тягу увеличили до уровня базового ВД-7. Она составляла 11300 кгс и в условиях высотного полета возрастала на 28% по сравнению с ВД-7Б. Дальше летных испытаний в 1963 году опытного образца дело не пошло из-за смены приоритетов у руководства страны в сторону развития ракетной техники.

 ВМ-Т (3М-Т)  транспортная модификация самолета
 3МС-2, 3МН-2

 до начала 80-х годов бомбардировщики 3МС и 3МН переоборудовались в топливозаправщики. Они пришли на смену М-4-2 в связи с международными договорами о сокращении численности стратегических бомбардировщиков и долгое время являлись основным средством дозаправки в полете машин стратегической авиации, оборудованных системой "Конус". Максимальное количество отдаваемого в полете топлива достигало 40000 кг, производительность агрегата заправки - 2250 л/мин. В начале 1975 года рассматривался вопрос о переделке всех бомбардировщиков 3М в воздушные танкеры для дозаправки сверхзвуковых бомбардировщиков Ту-22М. Но самолет-заправщик Ил-78, созданный в ОКБ Ильюшина, оказался более предпочтительным для этих целей.

 3М-5  носитель ракет КСР-5. Отличался составом БРЭО. Разработан в 1973 году.



 ЛТХ:
Модификация   3МН
Размах крыла, м   53.14
Длина самолета, м   48.76
Высота, м   14.10
Площадь крыла, м2   351.78
Масса, кг
  пустого   75740
  нормальная взлетная   140000
  максимальная взлетная   193000
Двигатели   4 ТРД ВД-7Б
Тяга, кгс   4 х 9500
Максимальная скорость, км/ч   925
Перегоночная дальность, км   15400
Практическая дальность, км   11800
Практический потолок, м   122500
Экипаж, чел   8
Вооружение:  шесть 23-мм пушек АМ-23
 Боевая нагрузка - 9000 кг нормальная, 18000 кг максимальная.
 4 ракеты большой дальности,  бомбы (обычные, ядерные)


 Доп. информация :

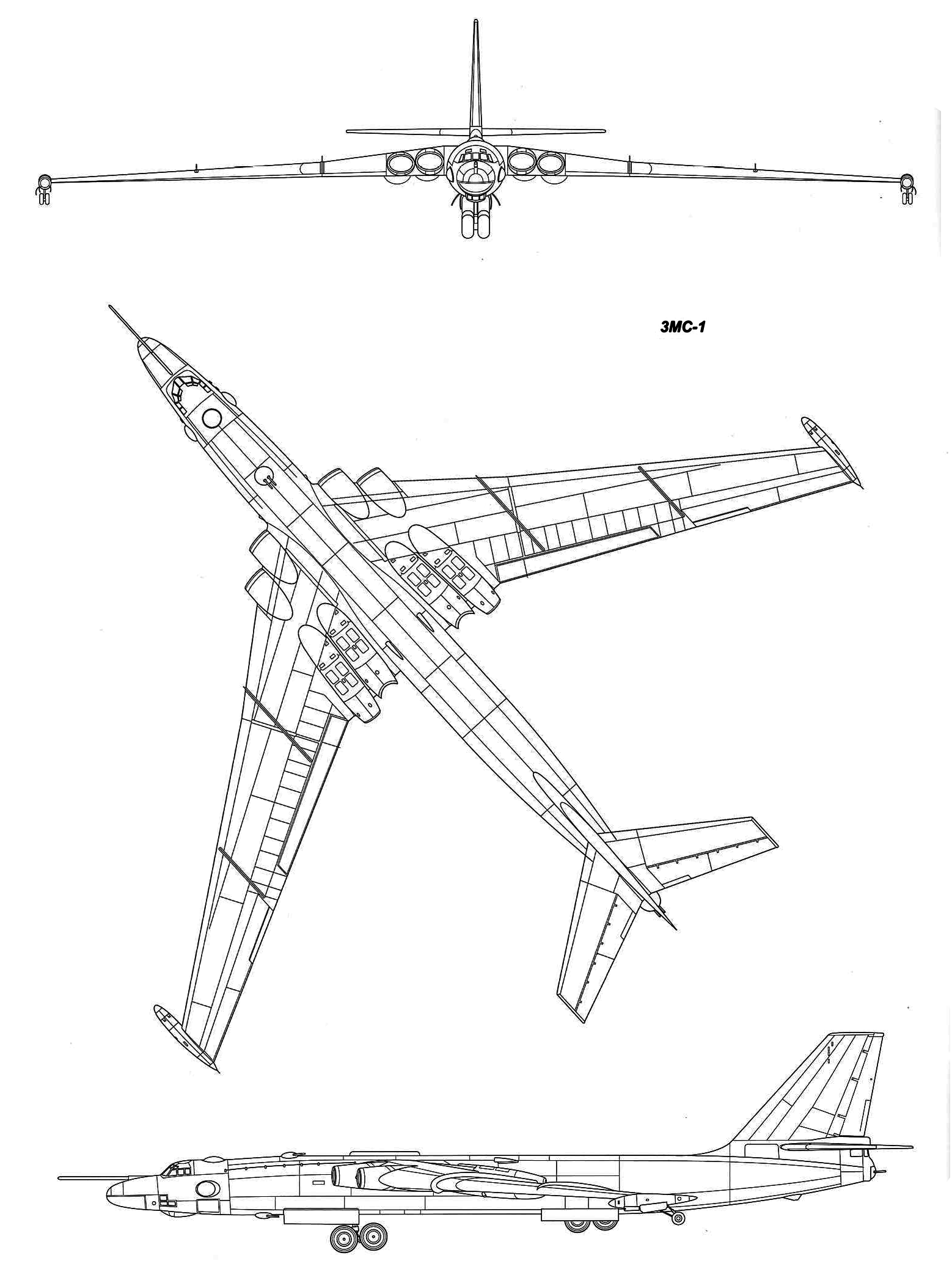

  Чертеж "Мясищев 3М (1)"
  Чертеж "Мясищев 3М (2)"
  Чертеж "Мясищев 3М (3)"
  3D модель ""
  Фотографии:

 Первый опытный экземпляр самолета ЗМ
 Первый серийный ЗМ в испытательном полете с подвесными баками
 Топливозаправщик 3МН
 Бомбардировщик ЗМС незадолго до переоборудования в заправщик

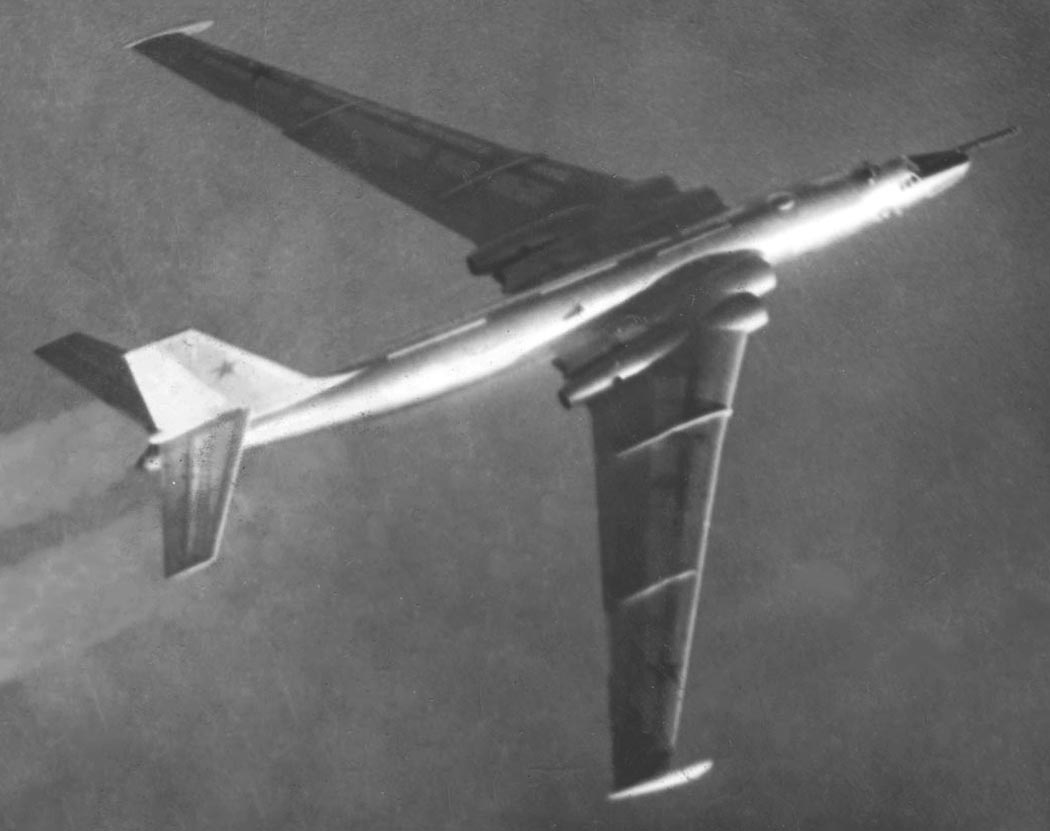

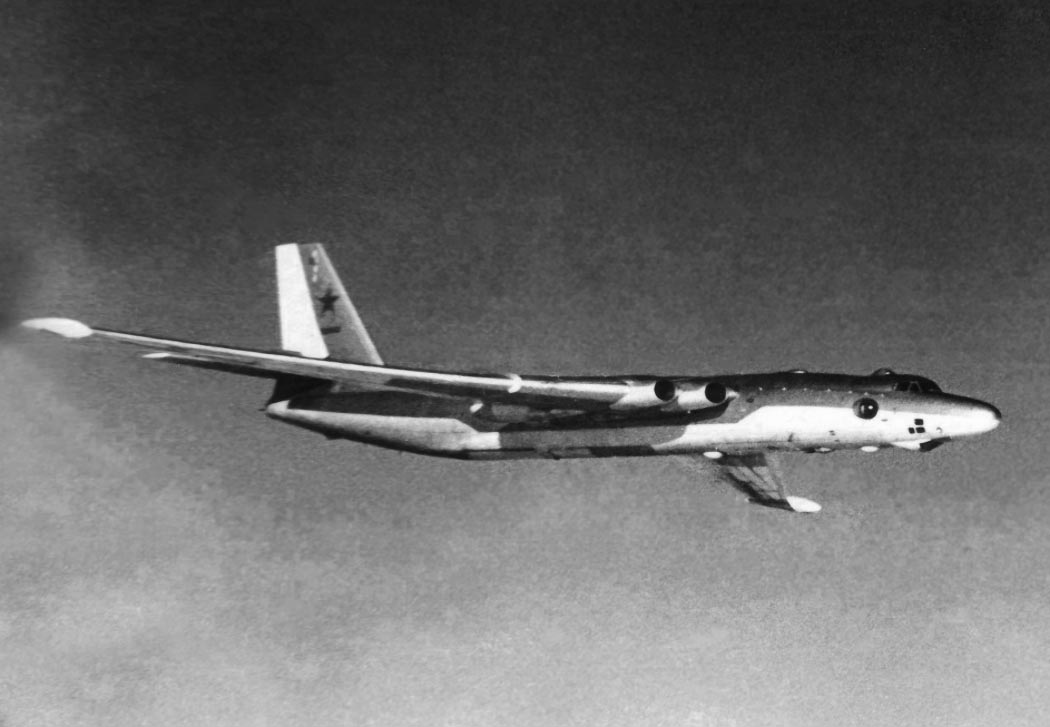

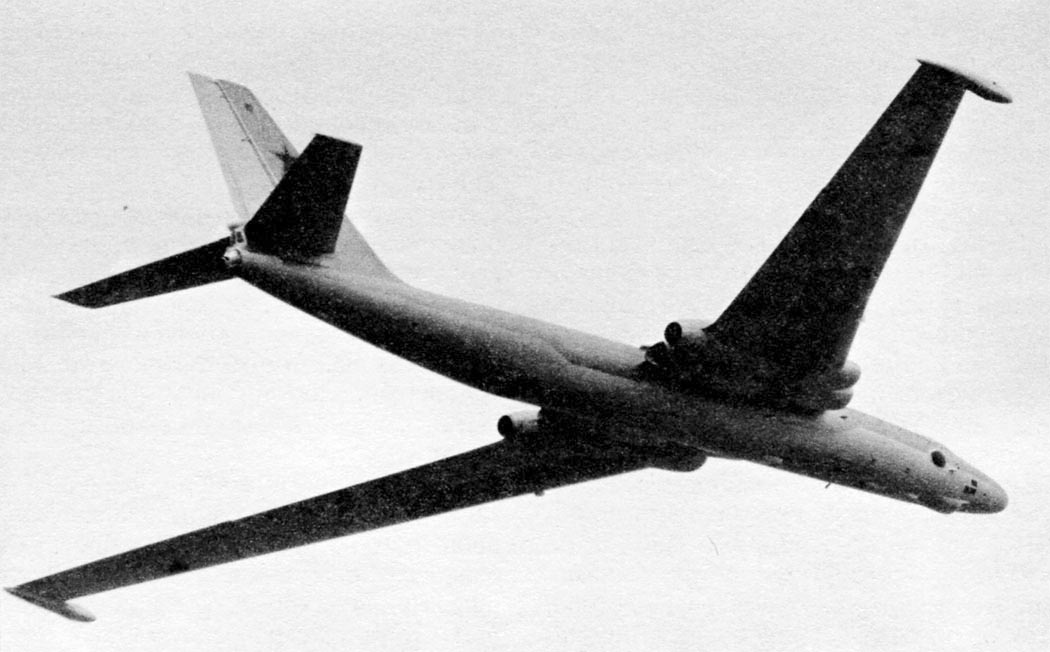

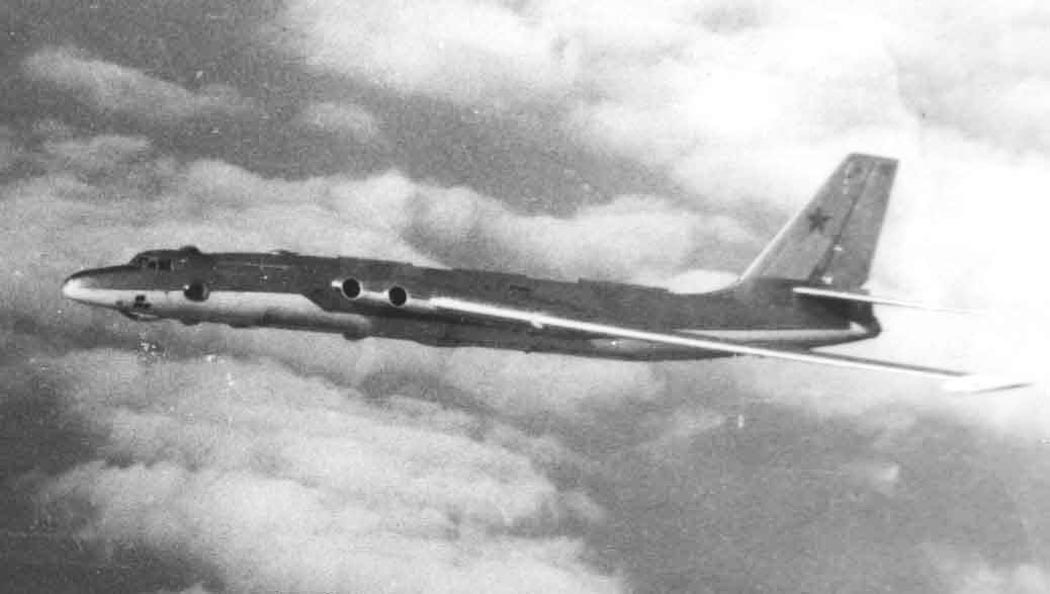

 3М в полете

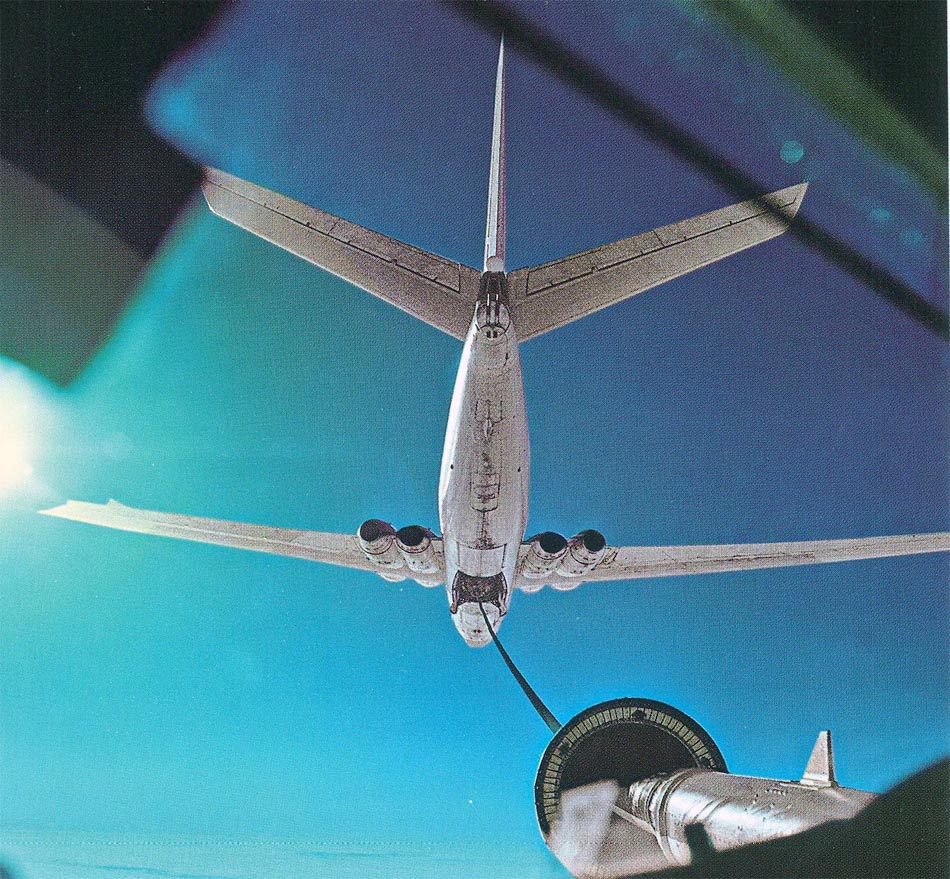

 Танкер ЗМС-М во время воздушного фотографирования

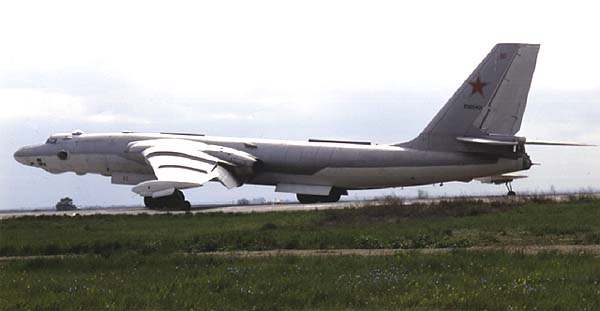

 3МН

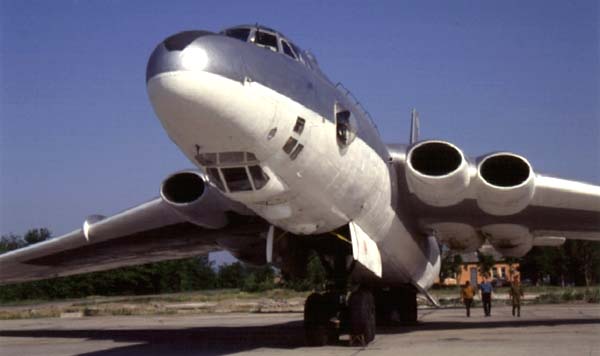

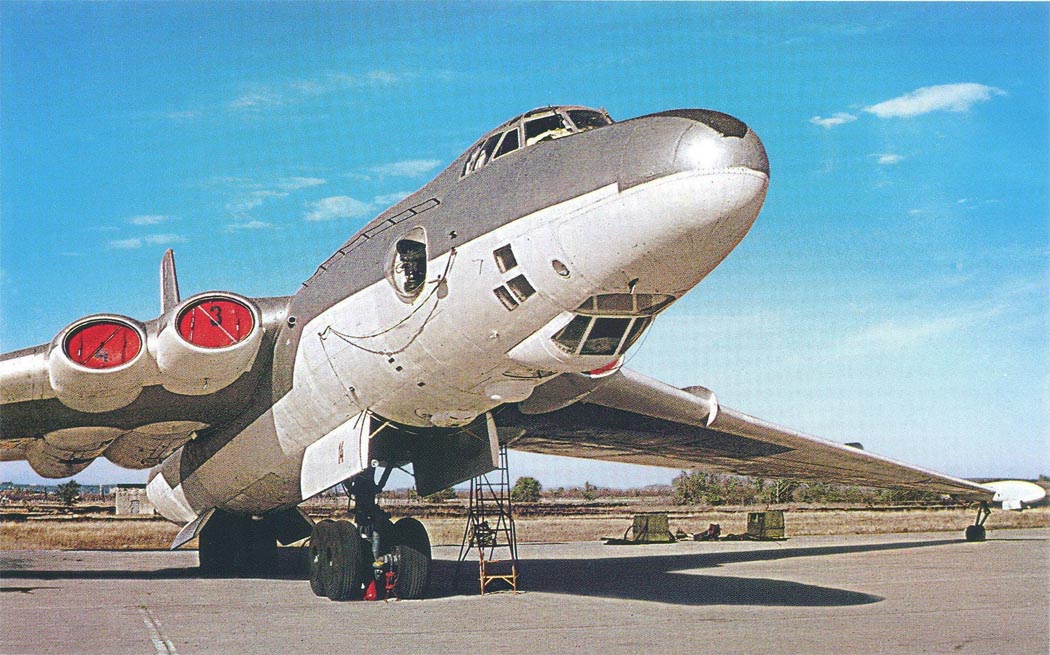

  Носовая часть 3МН

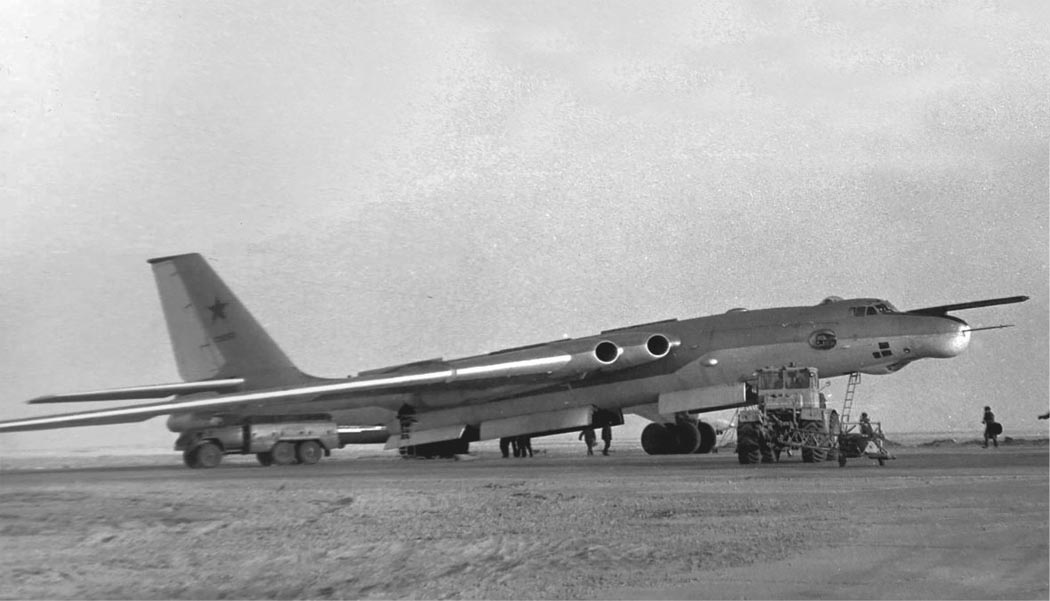

 3МН на аэродроме Энгельс

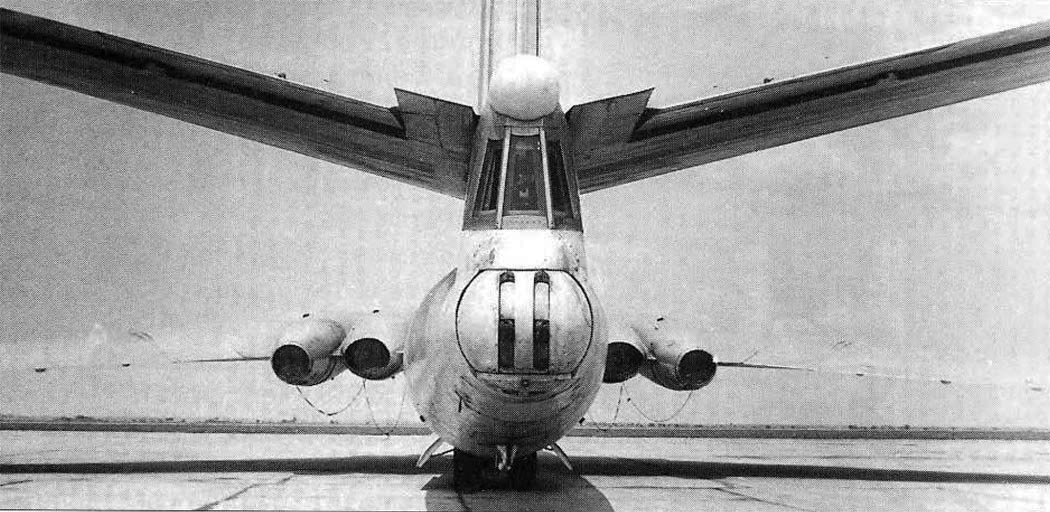

 Оборонительные установки 3М
 Приборная доска

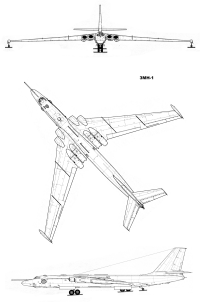

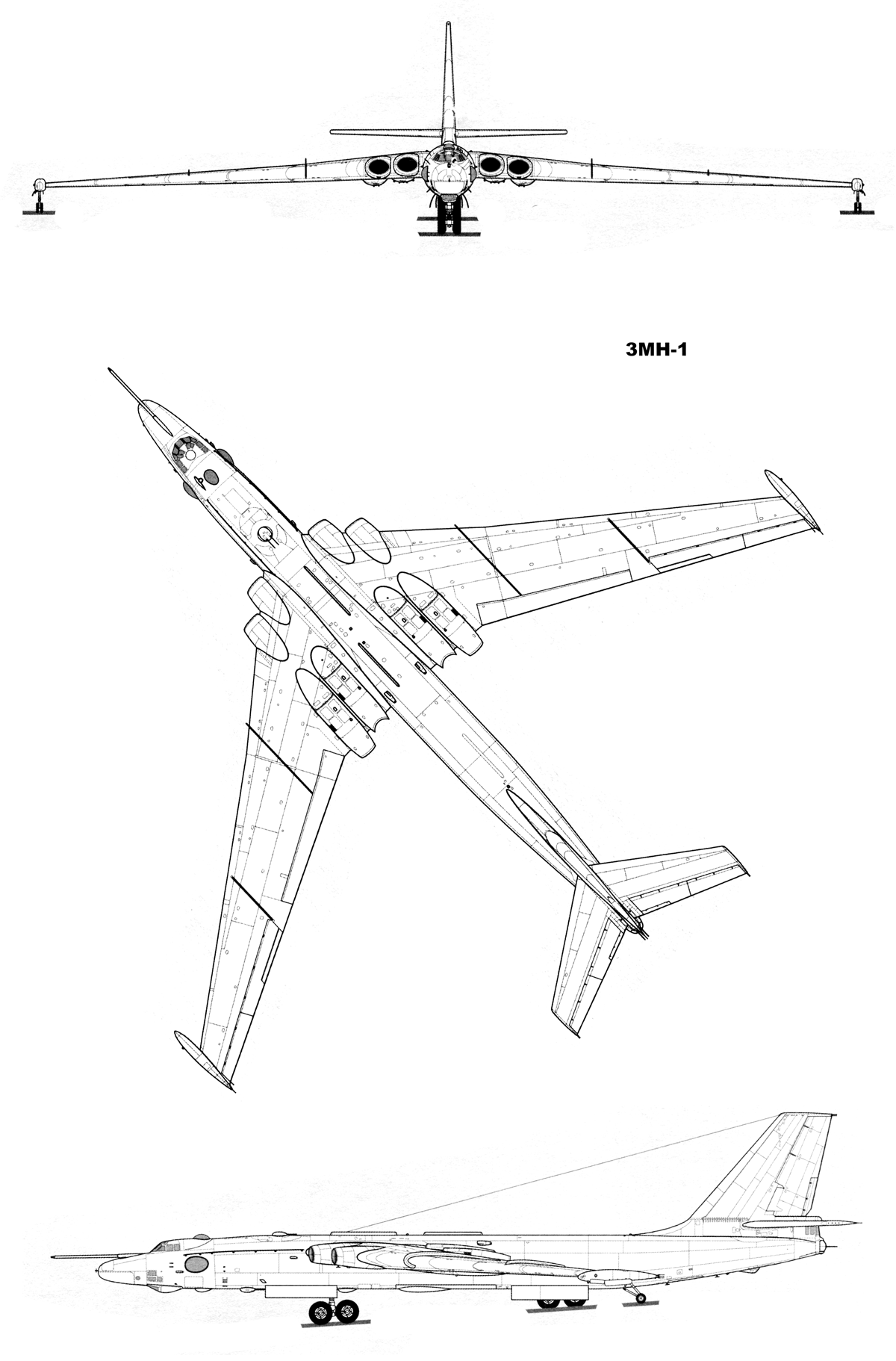

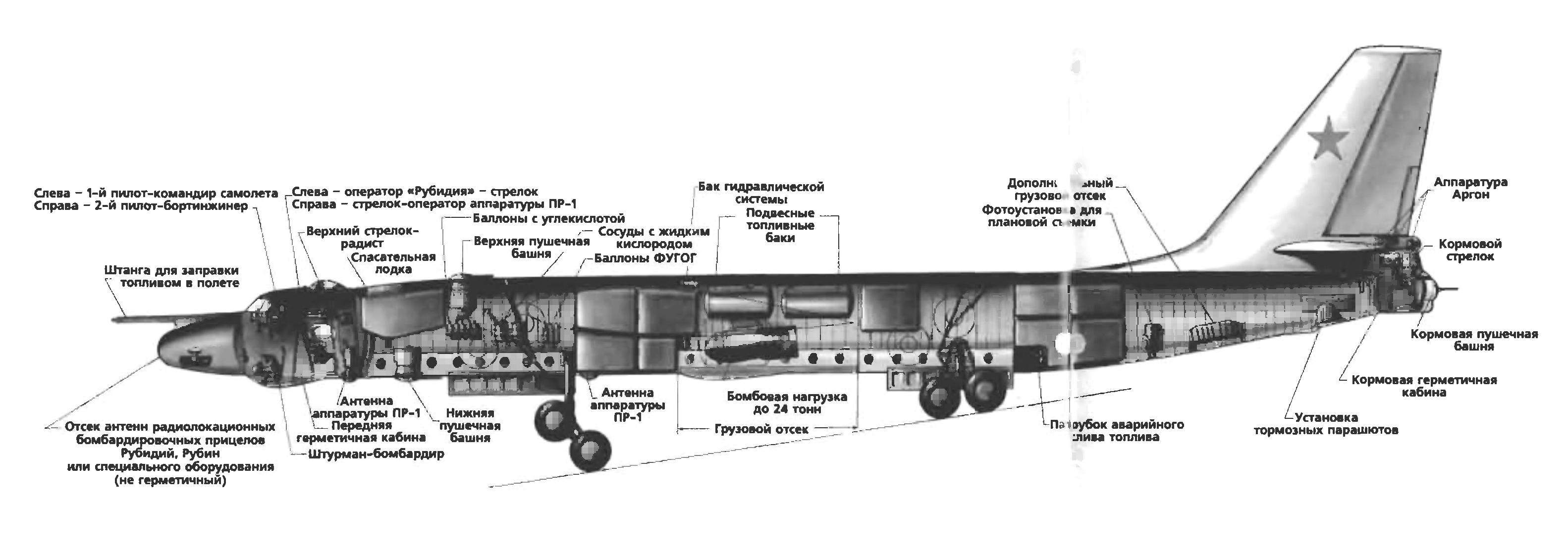

  Схемы:

 3М

  Варианты окраски:

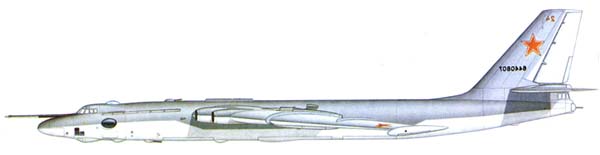

 3МС в "противоатомной" окраске







Список источников:

Авиация и Время. Сергей Мороз. Ревущий зверь
Архив-Пресс. Сергей Мороз. Мясищев М-4/3М
АвиО. Сергей Мороз. Однажды воспарив
Крылья Родины. Евгений Подольный. "Бизон" не вышел на тропу войны...
Невский бастион. Тяжелые бомбардировщики. (Под ред. В.Г.Дейнеки)
Крылья Родины. "Стратеги" Мясищева
В. Ильин, М.Левин. Бомбардировщики
