   RWD-14 Czapla

Разработчик: RWD
Страна: Польша
Первый полет: 1935
Тип: Фронтовой разведчик
  ЛТХ     Доп. информация



RWD-14 Czapla - ближний разведчик, корректировщик и самолет связи. Одномоторный моноплан-парасоль смешанной конструкции с неубирающимся шасси. Спроектирован в исследовательском центре "Досвядзальне Варштаты Лотничи" (DWL) под руководством С.Рогальского и Е.Држевецкого.

Испытания первого опытного экземпляра RWD-14a проводились в декабре 1935 г. В начале 1936 года, самолет потерпел катастрофу в том же году из-за разрушения хвостового оперения. Такая же судьба постигла второй самолет R.W.D.14a с измененным хвостовым оперением во время испытаний в 1937г. Последним опытным самолетом, выпущенным компанией D.W.L., был вариант R.W.D.14b с дополнительными изменениями в конструкции хвостового оперения и более мощным двигателем PZLG.1620B Mors.

Серийное производство было организовано в 1938 г. на заводе "Люблинска вытворня самолетов" (LWS). Всего изготовлено 69 экз. Производство прекращено в феврале 1939 г.

"Цапля" состояла на вооружении польских ВВС с 1939 г. В момент нападения германских войск в сентябре 1939 г. эти самолеты входили в эскадрильи, приданные польским армиям. В ходе боевых действий RWD-14 применялись как ближние разведчики, корректировщики огня артиллерии и самолеты связи. Большинство машин было уничтожено противником, незначительная часть эвакуирована в Румынию, интернирована там и позже включена в состав румынских ВВС.






 ЛТХ:
Модификация   RWD-14b
Размах крыла, м   11.90
Длина, м   9.00
Высота, м   3.00
Площадь крыла, м2   22.00
Масса, кг
  пустого самолета   1153
  нормальная взлетная   1700
Тип двигателя   1 ПД PZL G.1620В Mors II
Мощность, л.с.   1 х 480
Максимальная скорость , км/ч   247
Крейсерская скорость , км/ч   218
Практическая дальность, км   675
Максимальная скороподъемность, м/мин   366
Практический потолок, м   5100
Экипаж   2
Вооружение:   один 7.92-мм пулемет PWU wz.33 у пилота и один
  7.92-мм пулемет Vickers F на подвижной турели


 Доп. информация :


  Чертеж "RWD-14 Czapla (1)"
  Чертеж "RWD-14 Czapla (2)"
  Фотографии:

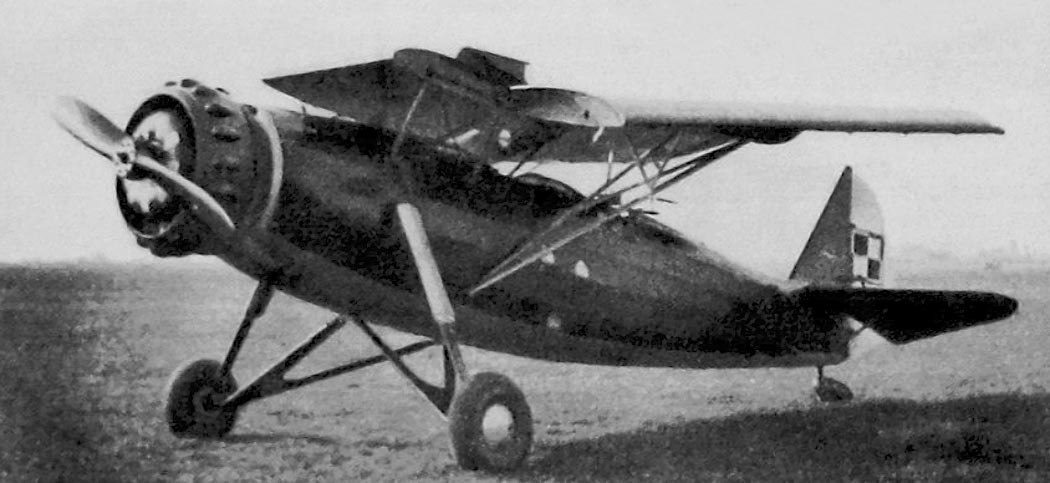

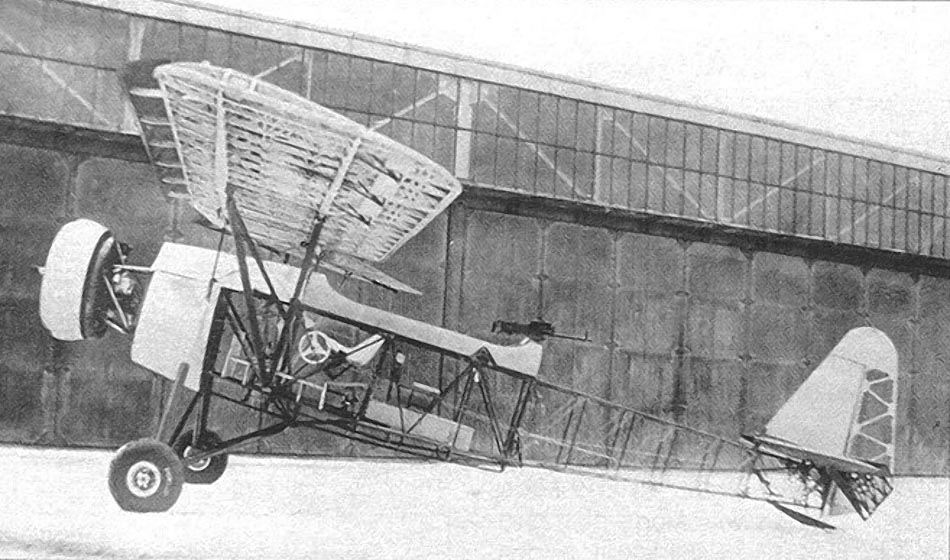

 Прототип RWD-14

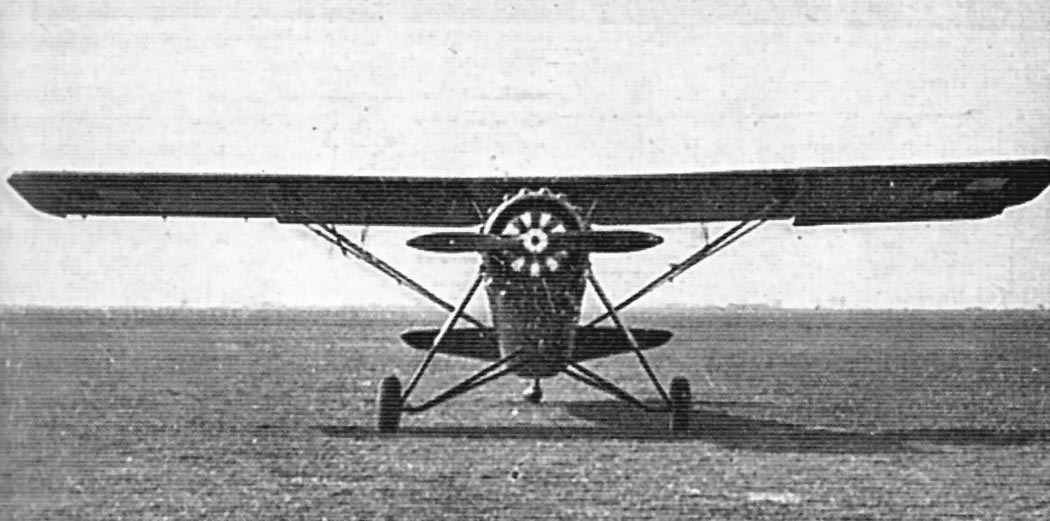

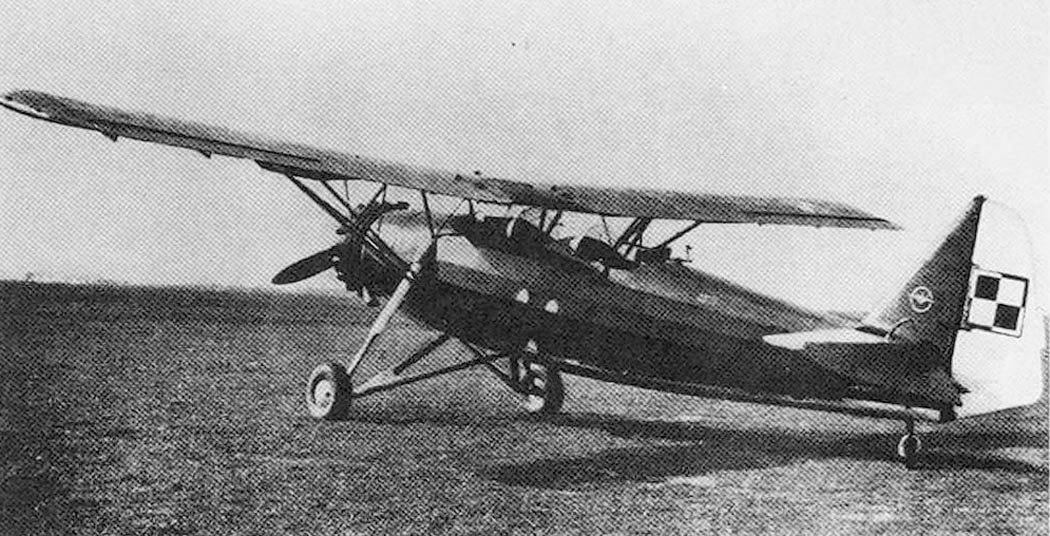

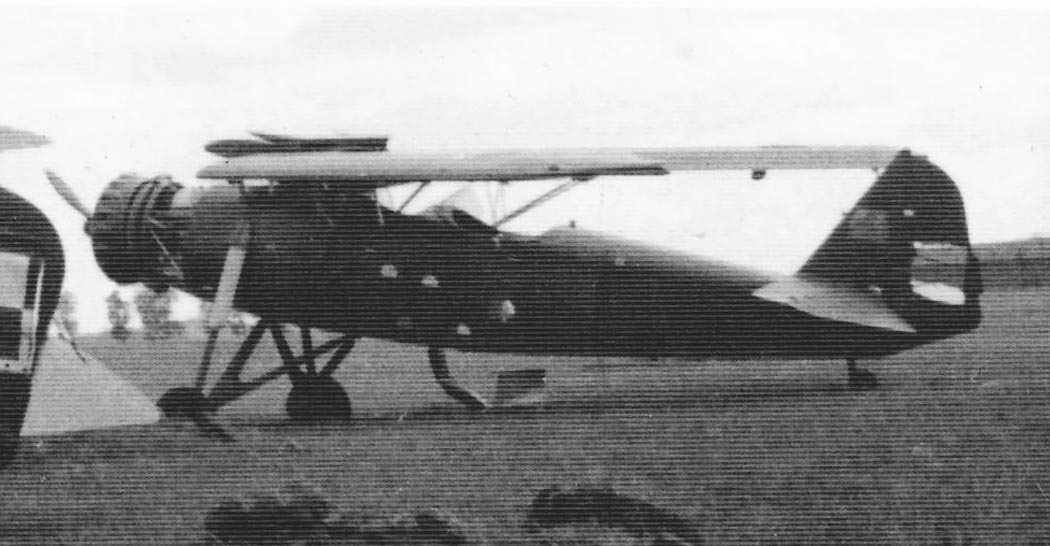

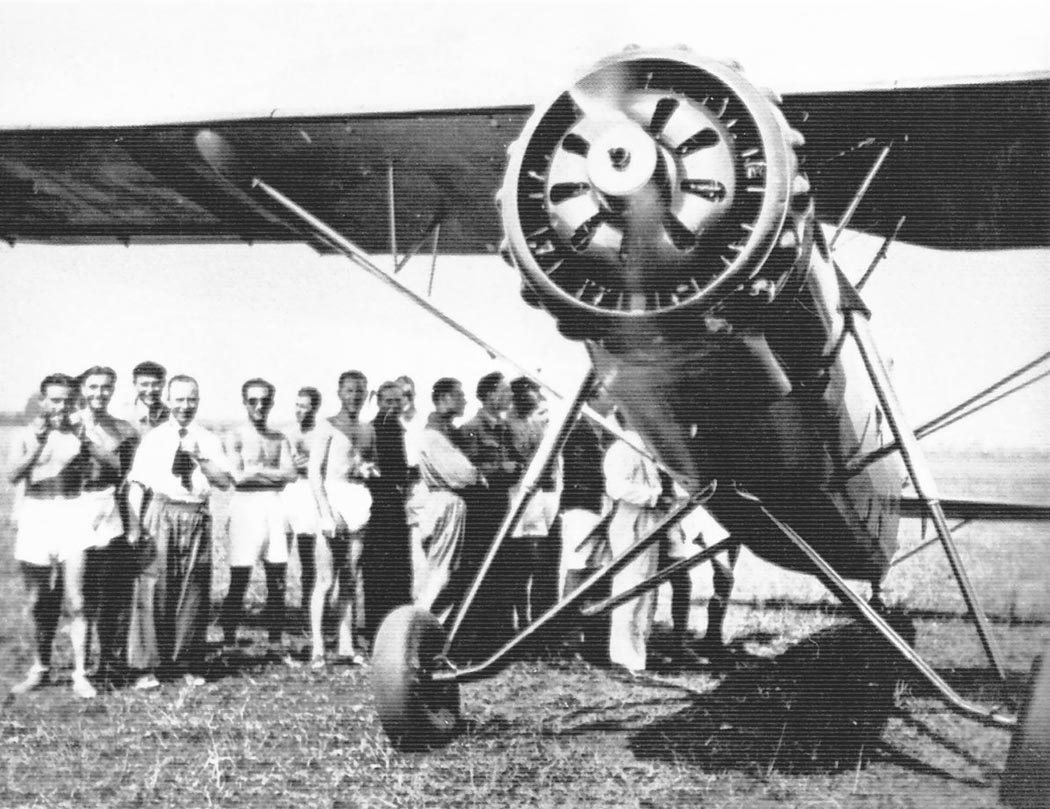

 RWD-14b

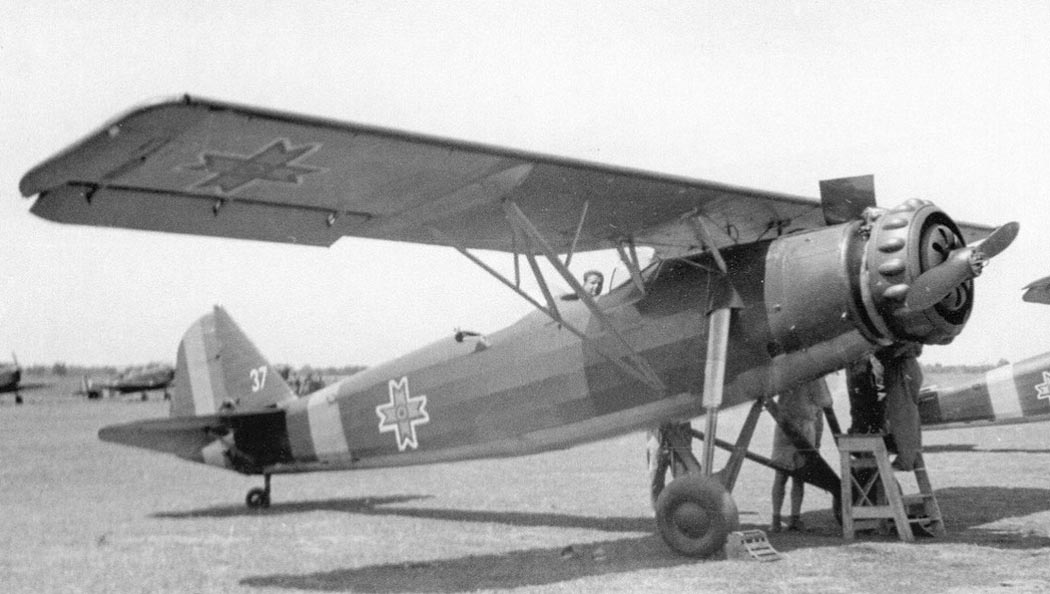

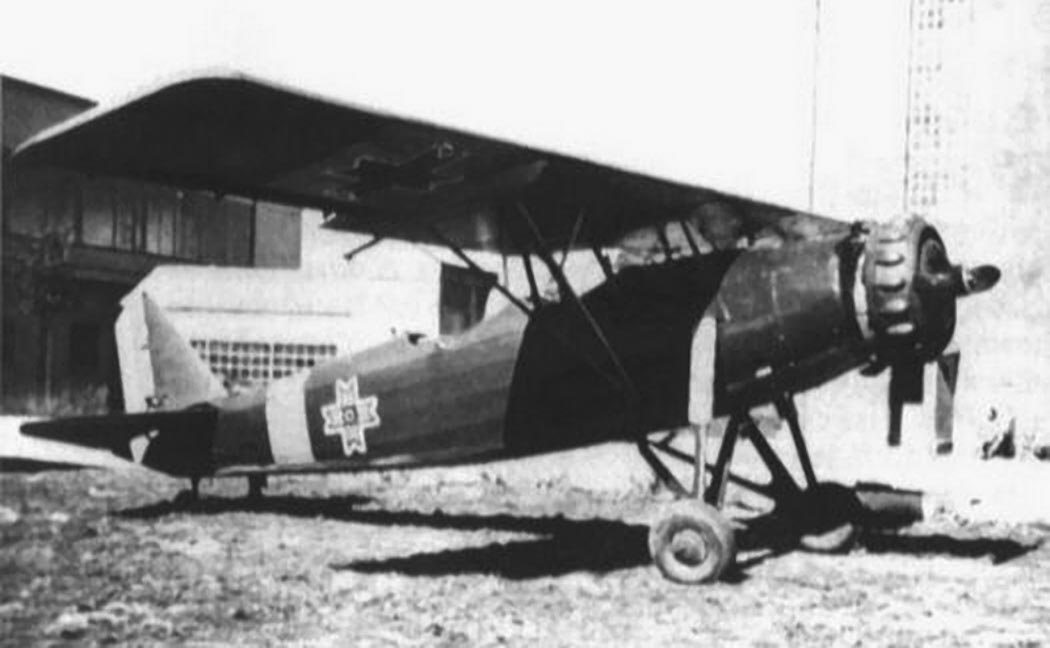

 RWD-14b ВВС Румынии

  Схемы:

 RWD-14b

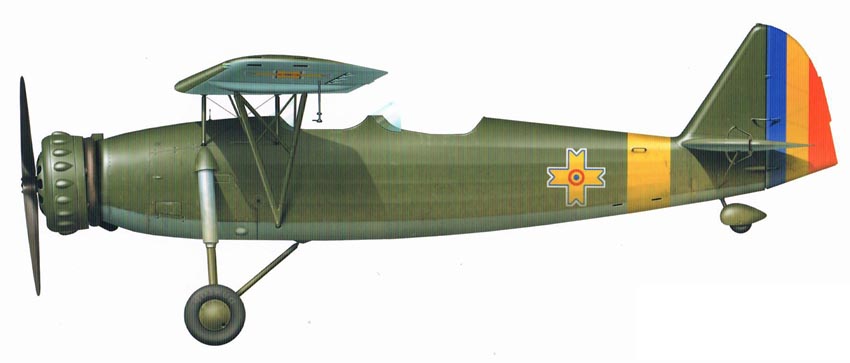

  Варианты окраски:

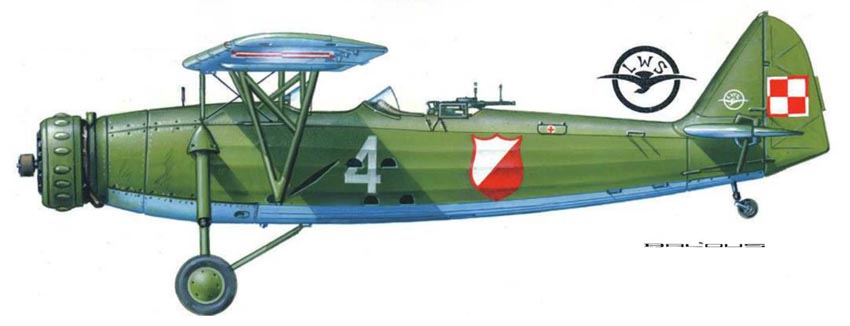

 RWD-14b ВВС Польши







Список источников:

Владимир Котельников. Ближние разведчики, корректировщики Второй мировой войны 1939-1945
Andrzej Morgala. Samoloty Wojskowe w Polsce 1924-1939
Maciej Stefanicki, Jacek Wojcik. Polskie Konstrukcje Lotnicze do 1939 r.
Andrzej Glass. Polskie konstrukcje lotnicze 1893 -1939
Дональд Д. Полная энциклопедия мировой авиации: Самолеты и вертолеты XX столетия
