главная планеры
   TG-5

Разработчик: Aeronca
Страна: США
Первый полет: 1941
Тип: Учебный планер
  ЛТХ     Доп. информация

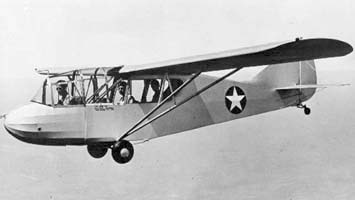

Aeronca TG-5 - лёгкий трёхместный тренировочный планер, выпускавшийся компанией Aeronca Aircraft Inc. в 1941-1945 годах для тренировки военных пилотов ВВС США. Был построен на основе самолёта Aeronca Grasshopper. Было выпущено 253 экземпляра.

В 1941 году ВВС США сделало заказ компании Aeronca на партию учебно-транспортных самолётов на основе успешно используемых в Программе обучения гражданских пилотов Aeronca Defender. Самолёт получил название Aeronca L-3.

Первые полёты были проведены летом 1941 года на тренировочных базах в Техасе и Луизиане. Осенью самолёт пошёл в серию. Планировалось, что Aeronca L-3 будет использоваться не только как тренировочный, но и в качестве разведывательного и связного фронтового самолёта.

Тогда же было принято решение о поставке в центры обучения пилотов планеров, созданных на основе L-3. Первые планеры были построены в том же 1941 году. Практически, Grasshopper был оставлен без изменений: конструкторы убрали двигатель, винт, а за счёт освободившегося пространство организовали место для третьего члена экипажа.

Планер серийно выпускался с 1942 по 1945 год на основе модификации Aeronca L-3С Grasshopper. Машина находилась в эксплуатации до 1947 года. Всего было построено 253 экземпляра. Данных о сохранившихся экземплярах планера нет. Последние существующие фотографии относятся к 80-м годам XX века.

Конструкция

Планер построен по схеме высокоплана. Два курсанта и инструктор размещались в кабине друг за другом. Управление при помощи ручки джойстика.

Хвост и фюзеляж сформированы при помощи сварных металлических труб. Внешняя поверхность формируется при помощи деревянных нервюр и лонжеронов, обтянутых плотной тканью. Крылья собираются также из алюминиевых конструкций, формирующих ячеистую поверхность, обтягиваемую тканью. Снизу крылья подпираются двумя металлическими подкосами каждое.

Электрооборудование на планеры не устанавливалось.

Шасси неубираемые, с управляющим хвостовым колесом.






 ЛТХ:
Модификация   TG-5
Размах крыла, м   10.68
Длина, м   7.15
Высота, м   1.95
Площадь крыла, м2   15.60
Масса, кг
  пустого   228
  взлетная   572
Максимальная скорость, км/ч
Скорость планирования, км/ч
Макс. аэродинамическое качество
Экипаж, чел   2


 Доп. информация :


  Фотографии:

 Прототип XTG-5
 TG-5
 TG-5
 TG-5
 TG-5
 TG-5
 TG-5
 TG-5
 TG-5
 TG-5
 TG-5
 Кабина пилота TG-5

 Схемы:

 TG-5

  Варианты окраски:

 TG-5      (c) Pierre Andre Tilley







Список источников:

Питер Бауэрс. Летательные аппараты нетрадиционных схем
E.R. Johnson. American Military Training Aircraft: Fixed and Rotary-Wing Trainers Since 1916
Aerofiles.com. Aeronca
Alan Abel, Drina Welch Abel, Paul Matt. Aeronca's Golden Age
Air Enthusiast 2007-03-06. Bill Norton. Ready for the Silent Assault
Avions 214. Rene J. Francillon. 5318th Provisional Air Unit : bicephale et ephemere!
L+K 1974-12. Vaclav Nemecek. Aeronca TG-5
1000aircraftphotos.com. No. 12626. Aeronca G-3 (NX34213 c/n 1)
