   Spitfire Mk.XIV

Разработчик: Supermarine
Страна: Великобритания
Первый полет: 1943
Тип: Скоростной истребитель
  ЛТХ     Доп. информация



В начале 1943 года для испытания новых опытных двигателей выделили шесть "Спитфайров" VIII последних серий. Их переделали под "Гриффоны". Моторама и капот по конструкции в целом соответствовали модификации XII, хотя "Гриффон" 61 был длиннее и тяжелее, чем "Гриффон" II. Чтобы полностью использовать возросшую мощность мотора, установили пятилопастной винт (а на одной машине даже шестилопастной - фактически два трехлопастных, вращающихся в разные стороны). Радиаторы теперь стали симметричными. Сперва самолеты имели стандартное вертикальное оперение поздних "восьмерок", но его площадь была недостаточна для обеспечения путевой устойчивости, и конструкторы создали совершенно новый киль. В таком виде три истребителя вывели на испытания в центре ААЕЕ в Боскомб-Дауне. Они проходили весной-летом 1943 г. и, хотя и сопровождались случаями отказа двигателей (две вынужденных посадки), закончились решением запустить новую модификацию в серию после небольших доработок.

К сборке "Спитфайров" XIV ("тип 372"), как назвали новую модификацию, приступили в октябре 1943 г. Ее осуществляла целая сеть небольших предприятий в Южной Англии, размещенных в бывших складах, гаражах, цехах маленьких заводов. Серийные машины имели вертикальное оперение несколько меньших размеров и иных очертаний, чем опытные. Первые истребители получили моторы "Гриффон" 61, а с самолета RB 179 их сменили на "Гриффон" 65. В ходе производства изменилось и крыло. По образцу "восьмерки" оно имело дополнительные бензобаки в передней кромке. Ранние серии несли вооружение типа С, но большая часть машин была оснащена по типу Е. Существовали истребители и со стандартными, и с укороченными дляы малых высот за-концовками крыльев. С конца 1944 г. ввели пониженный гаргрот и каплевидный фонарь пилотской кабины с улучшенным обзором.

С осени 1944 г. часть "четырнадцатых" выпускали в варианте тактических разведчиков FR XIV и FR ХIVE. Сохранив все вооружение истребителя, они получили перспективный фотоаппарат F.24 на левом борту и дополнительный бензобак в задней части фюзеляжа емкостью 150 л. Всего построили 957 машин - примерно вдесятеро больше, чем "Спитфайров" ХІІ. По массовости "четырнадцатый" занимает шестое место среди различных модификаций "Спитфайра".

Первые истребители этого типа поступили в 610-ю эскадрилью в Эксетере в январе-феврале 1944 г. В марте они прибыли также в 91-ю и 327-ю эскадрильи. Состояния боевой готовности все три достигли в июне. Первый боевой задачей для них стало патрулирование подступов к побережью Англии в поисках самолетов-снарядов V-1. К охоте на "Фау" привлекли семь эскадрилий "Спитфайров" XIV. Наиболее удачливой из них стала 91-я, уничтожившая 184 крылатых ракеты. Чтобы увеличить и без того немаленькую скорость полета, несколько истребителей переоборудовали под высокосортный бензин N150 и увеличили давление наддува двигателей. Это прибавило "Спитфайрам" примерно 30 км/ч.

В операциях по прикрытию высадки в Нормандии эти самолеты не участвовали. На фронт во Францию они попали только осенью 1944 г. В конце сентября в составе 2-х тактических ВВС числились четыре (в том числе одна канадская) истребительных эскадрильи, оснащенные "четырнадцатыми". Они действовали, в основном, как высотные истребители, обеспечивая уже установившееся к тому времени превосходство союзников в воздухе. Обладая преимуществом в скорости перед всеми самолетами против ника, кроме реактивны, "Спитфайры" XIV атаковали любые воздушные цели. На высоте 8000 м самолет развивал в горизонтальном полете скорость 721 км/ч. Впоследствии "четырнадцатые" расправились с несколькими реактивными истребителями противника.

Применялись эти машины и как истребители-бомбардировщики. Бомбовая нагрузка оставалась той же, что и у более ранних модификаций - до 454 кг. На фронте вооружение машины иногда дополняли и реактивными снарядами. В Европе воевали также четыре эскадрильи разведчиков FR XIV. Некоторое количество машин F XIV и FR XIV перед концом войны успели перебросить в Индию. Однако, все три эскадрильи, получившие эти самолеты, достигли боеготовности лишь к моменту капитуляции Японии.

На "четырнадцатом" закончил войну самый результативный летчик, воевавший на "Спитфайрах" - Дж. Джонсон. Первую победу он одержал 26 июня 1941 г. над Северной Францией, сбив Bf 109. В июне 1942 г., когда он стал командиром 610-й эскадрильи на на его счету было семь с половиной вражеских машин. В марте 1943 г. он принял крыло (полк) на "девятках". Через шесть месяцев у Джонсона насчитывалось 14 побед. До конца войны он побыл командиром еще нескольких крыльев и довел результат до 34 машин лично и семи в группе. Только вот на "четырнадцатом" Джонсон никого не сбил - он прибыл в новую часть в апреле.





 ЛТХ:
Модификация   Spitfire Mk.XIV
Размах крыла, м   11.23
Длина, м   9.96
Высота, м   3.89
Площадь крыла, м2   22.48
Масса, кг
  пустого самолета   3040
  нормальная взлетная   4663
Тип двигателя   1 ПД Rolls-Royce Griffon 65
Мощность, л.с.   1 х 2050
Максимальная скорость , км/ч   721
Крейсерская скорость , км/ч   674
Перегоночная дальность, км   1368
Практическая дальность, км   740
Максимальная скороподъемность, м/мин   1396
Практический потолок, м   13560
Экипаж, чел   1
Вооружение:   две 20-мм пушки (280 патронов)
  четыре 7.62-мм или два 12.7-мм пулемета (500 патронов)


 Доп. информация :


 РЛЭ "Supermarine Spitfire XIV & XIX"
  Фотографии:

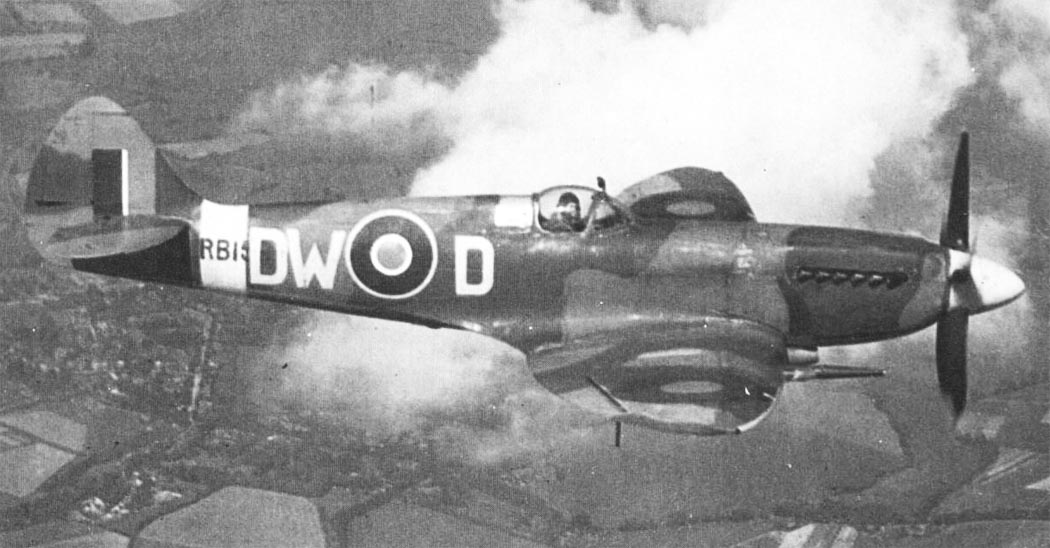

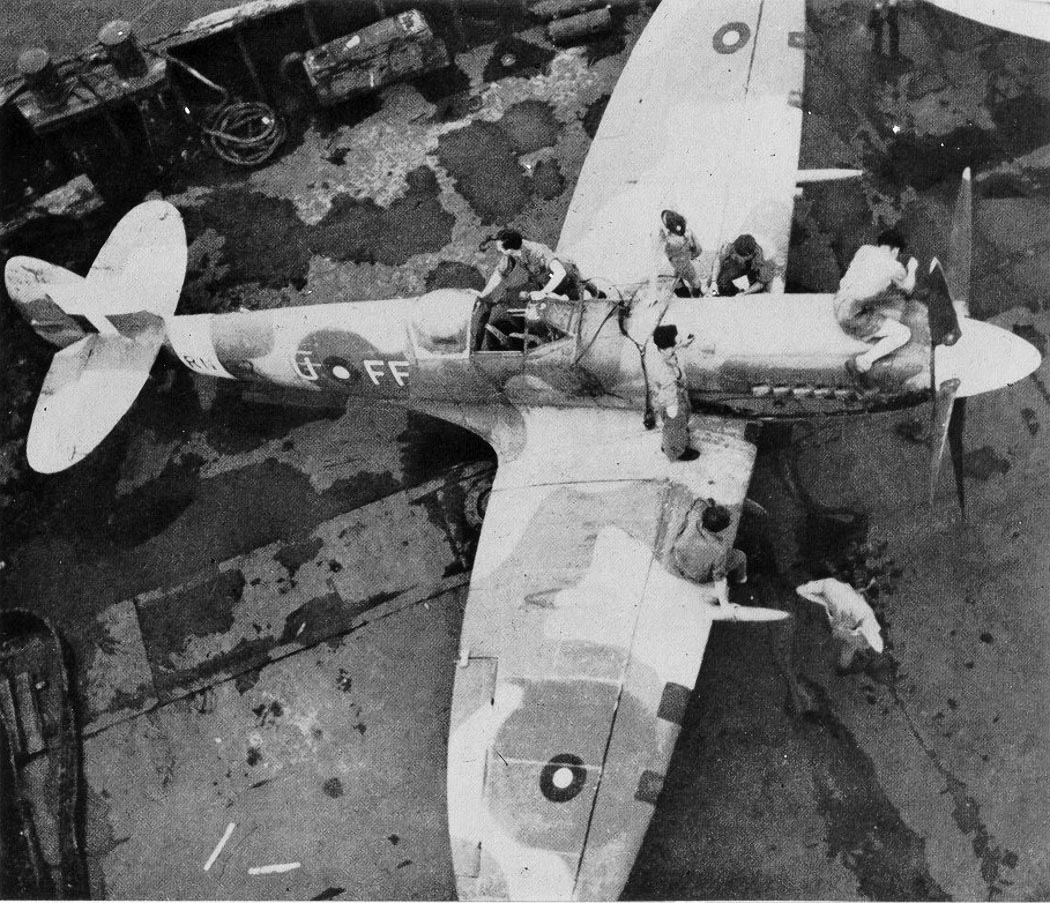

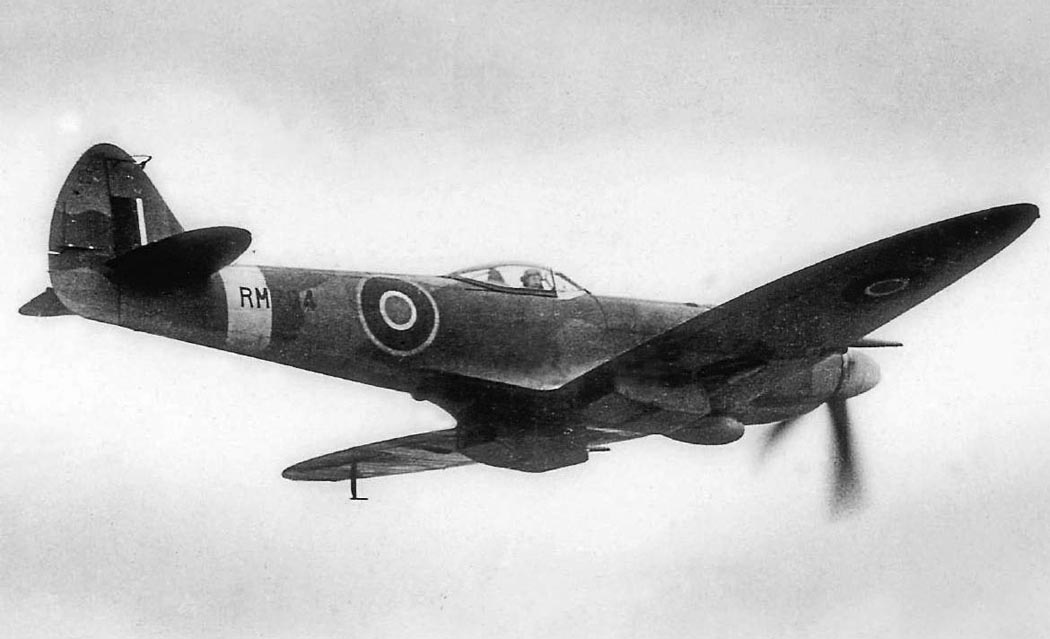

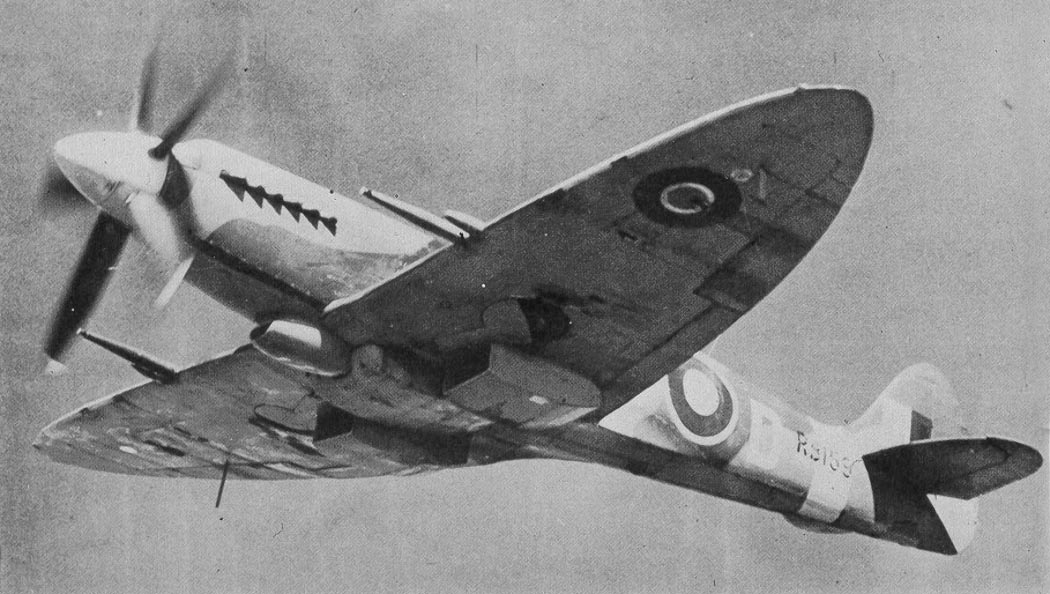

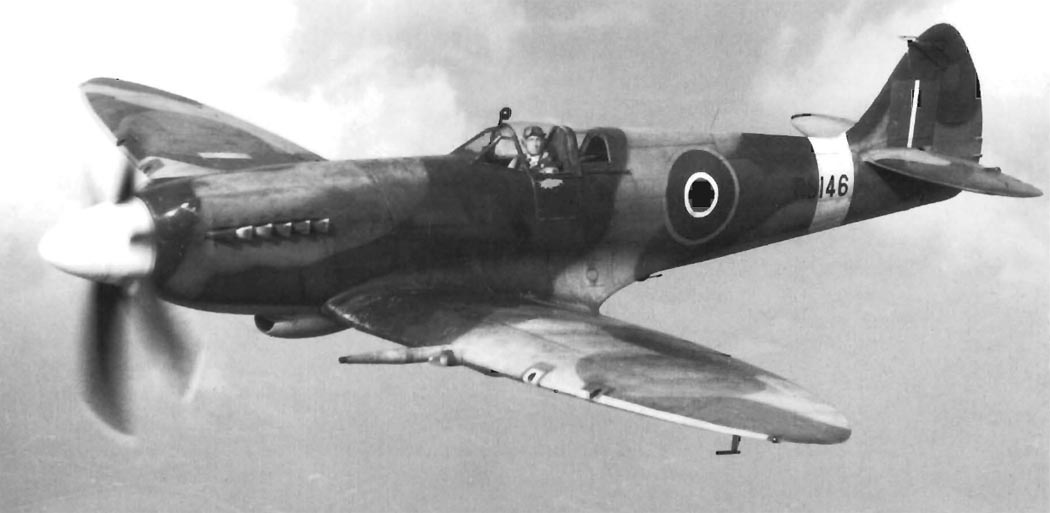

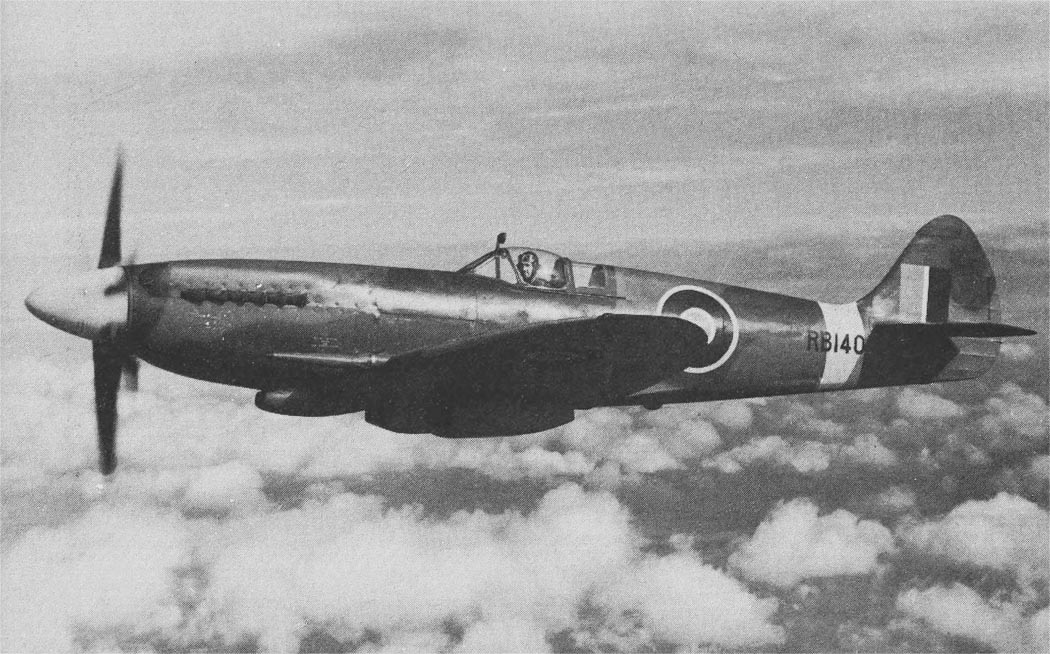

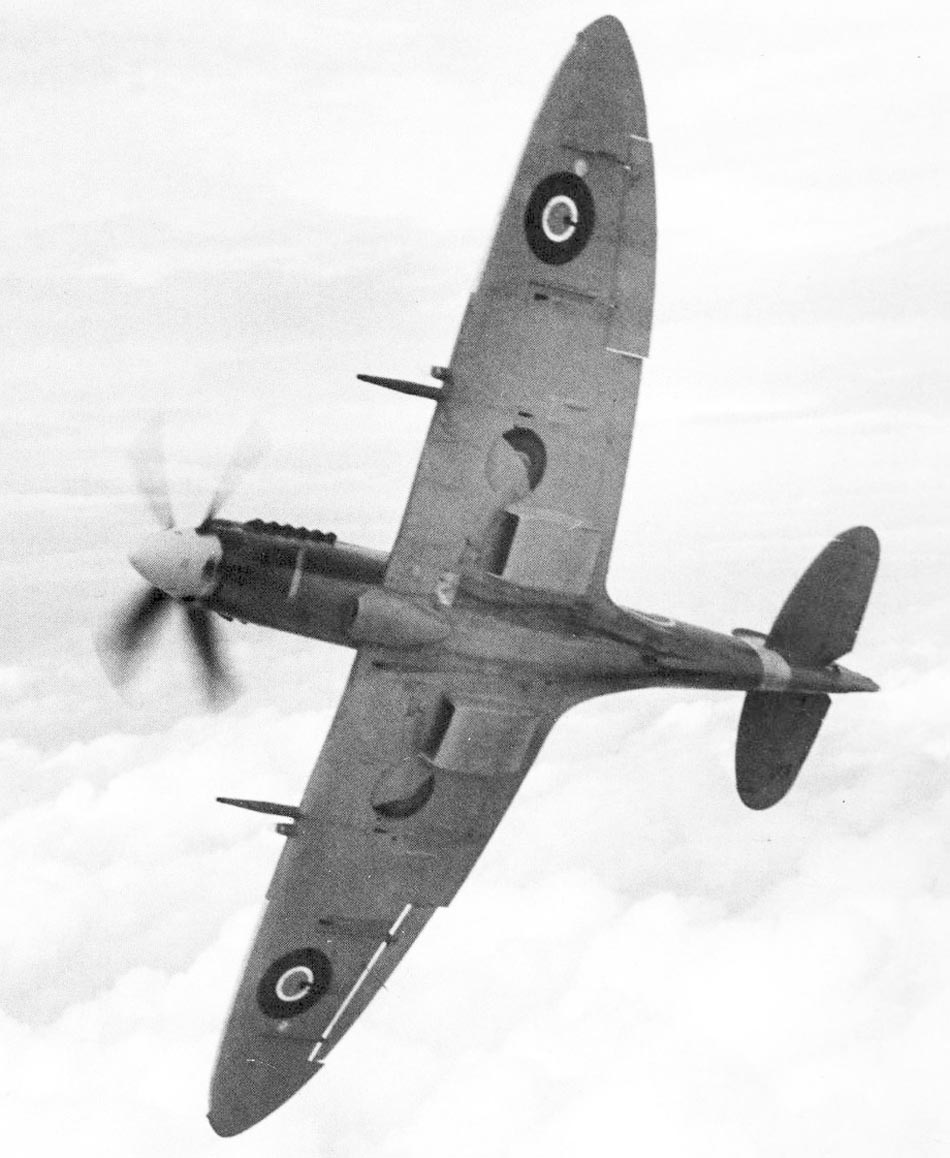

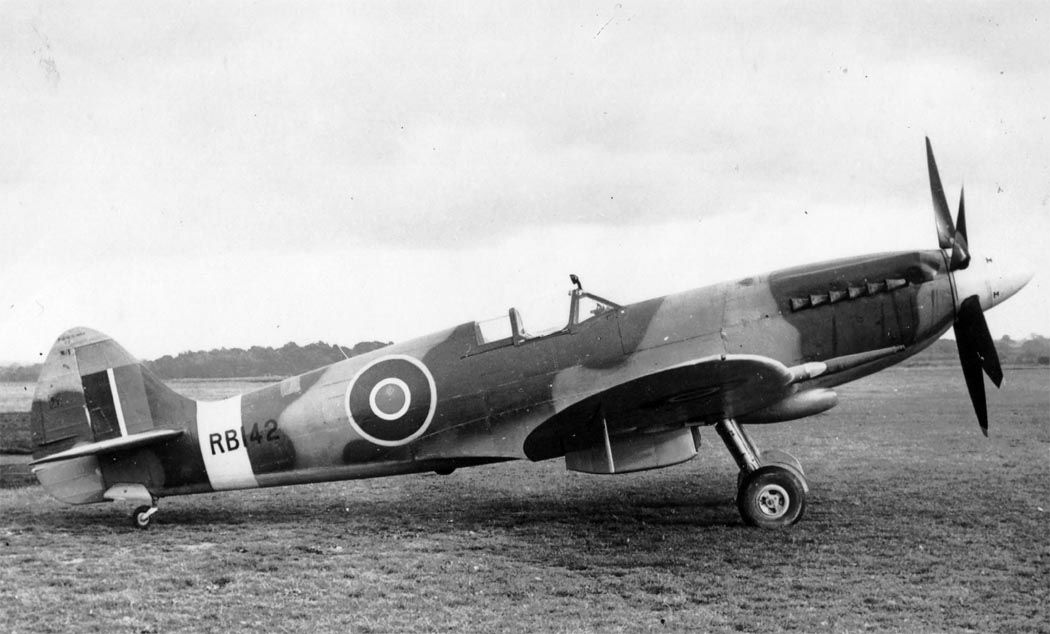

 Spitfire Mk.XIV

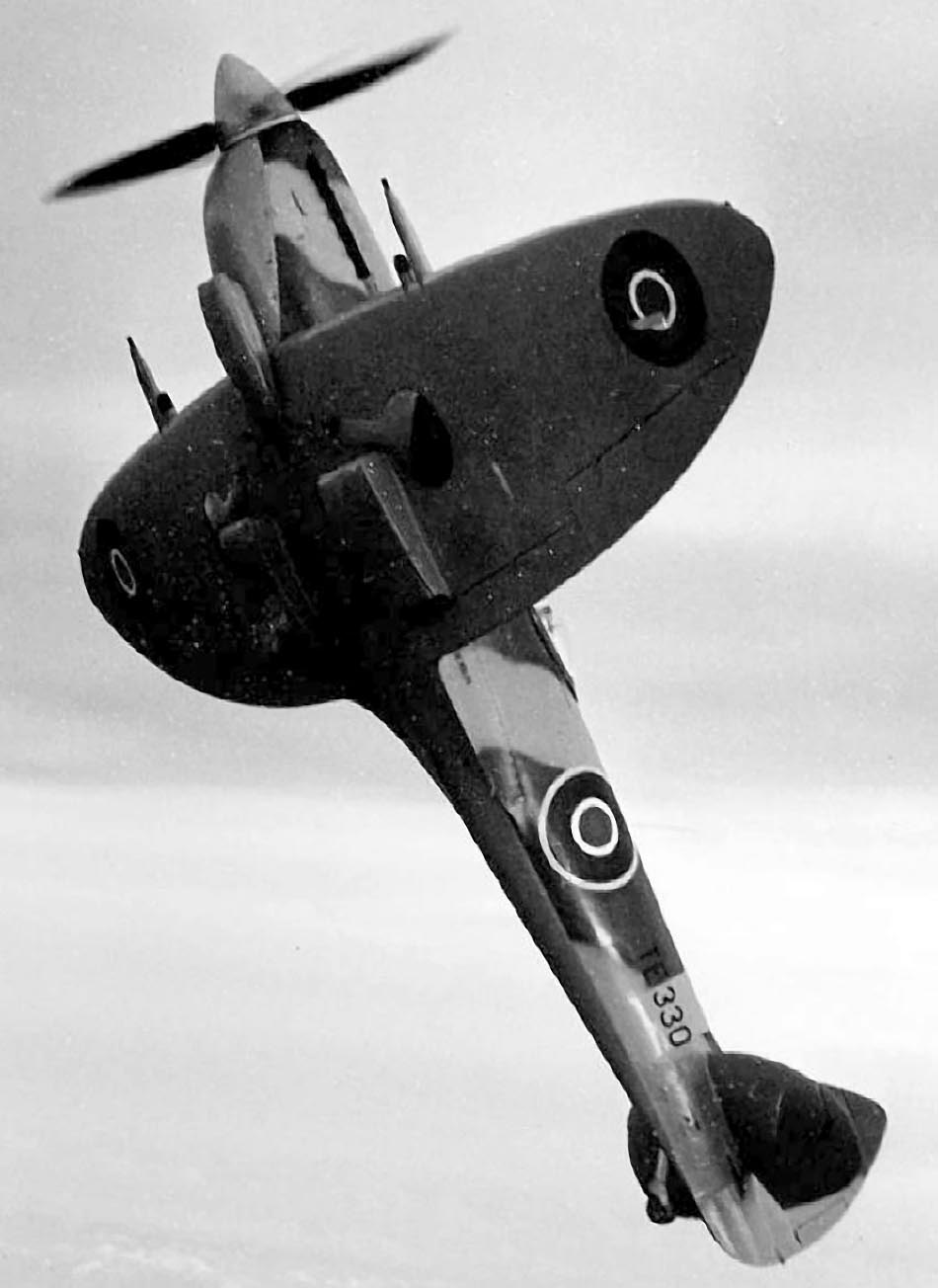

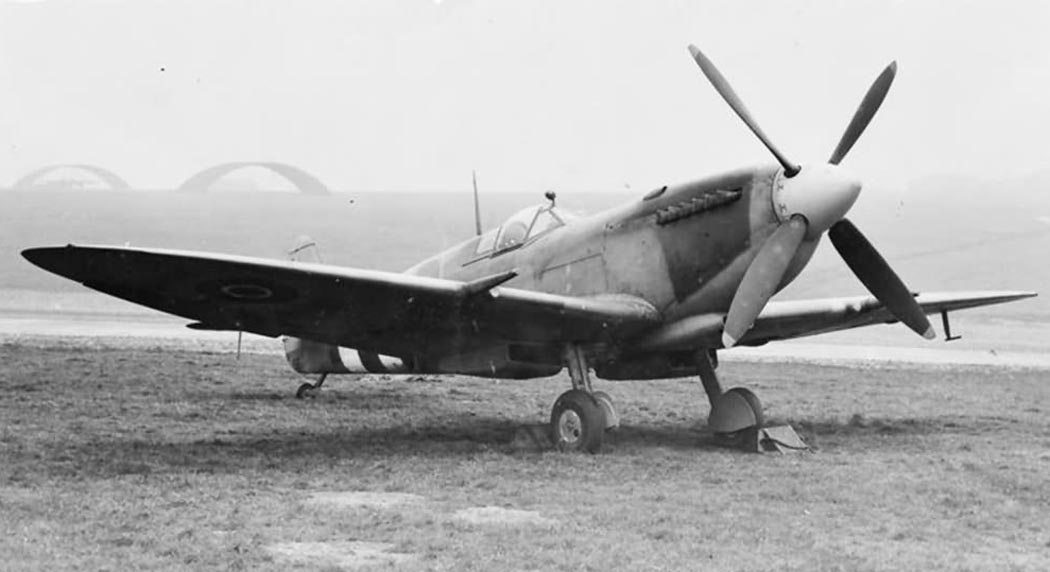

 Spitfire Mk.XIV

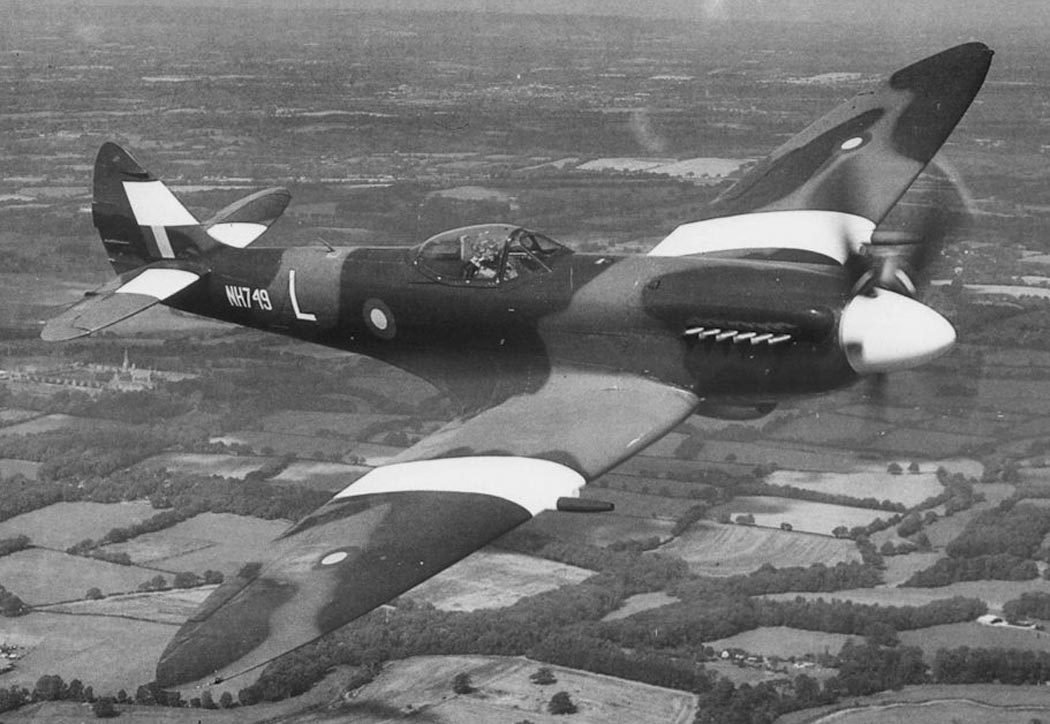

 Spitfire Mk.XIV

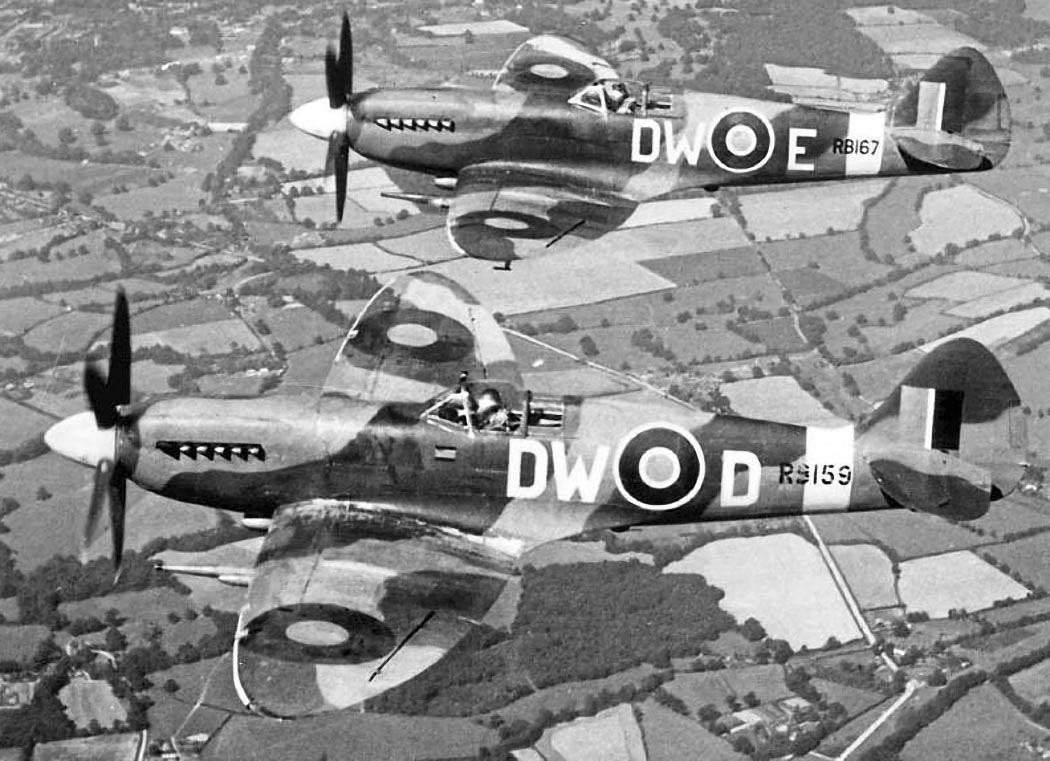

 Spitfire Mk.XIV

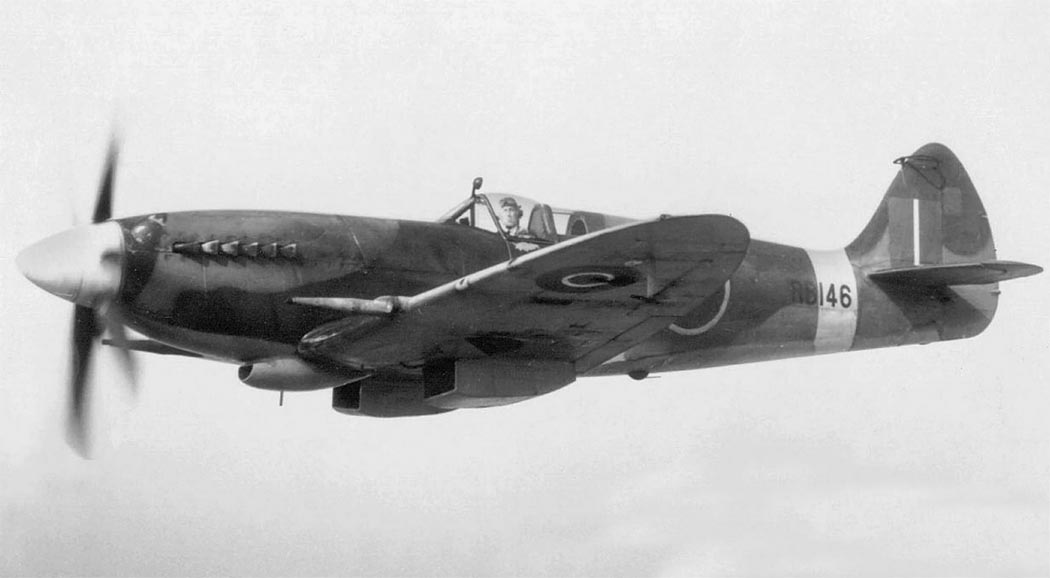

 Spitfire Mk.XIV

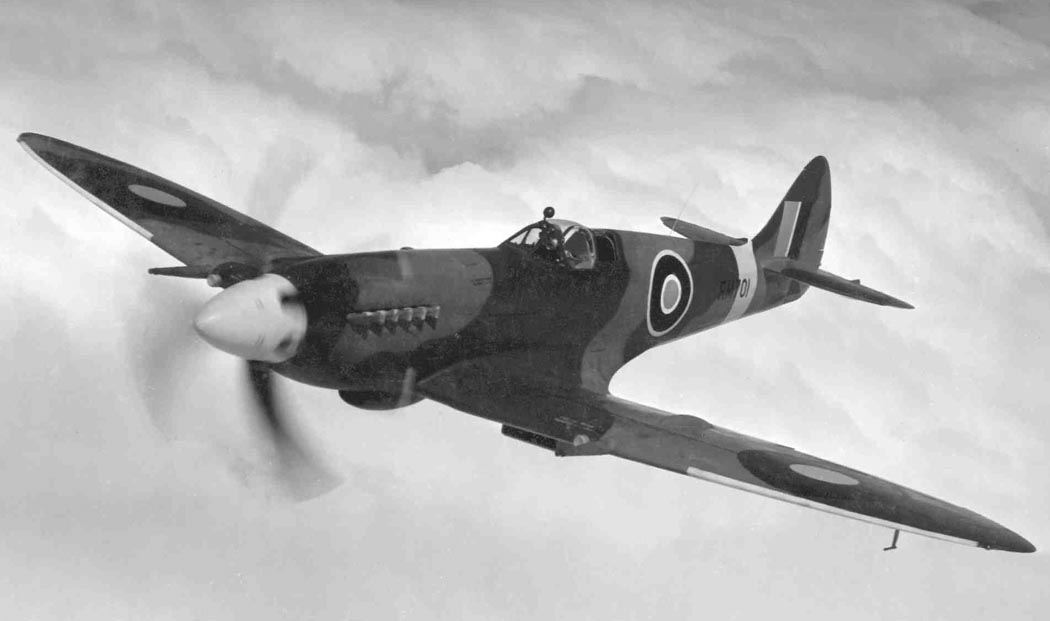

 Spitfire Mk.XIV

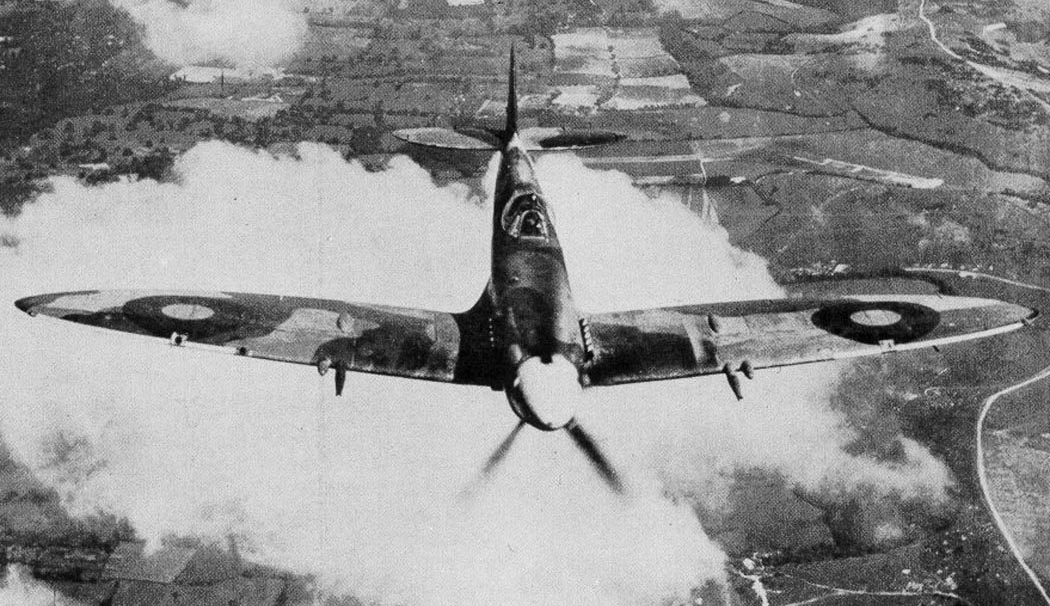

 Spitfire Mk.XIVC

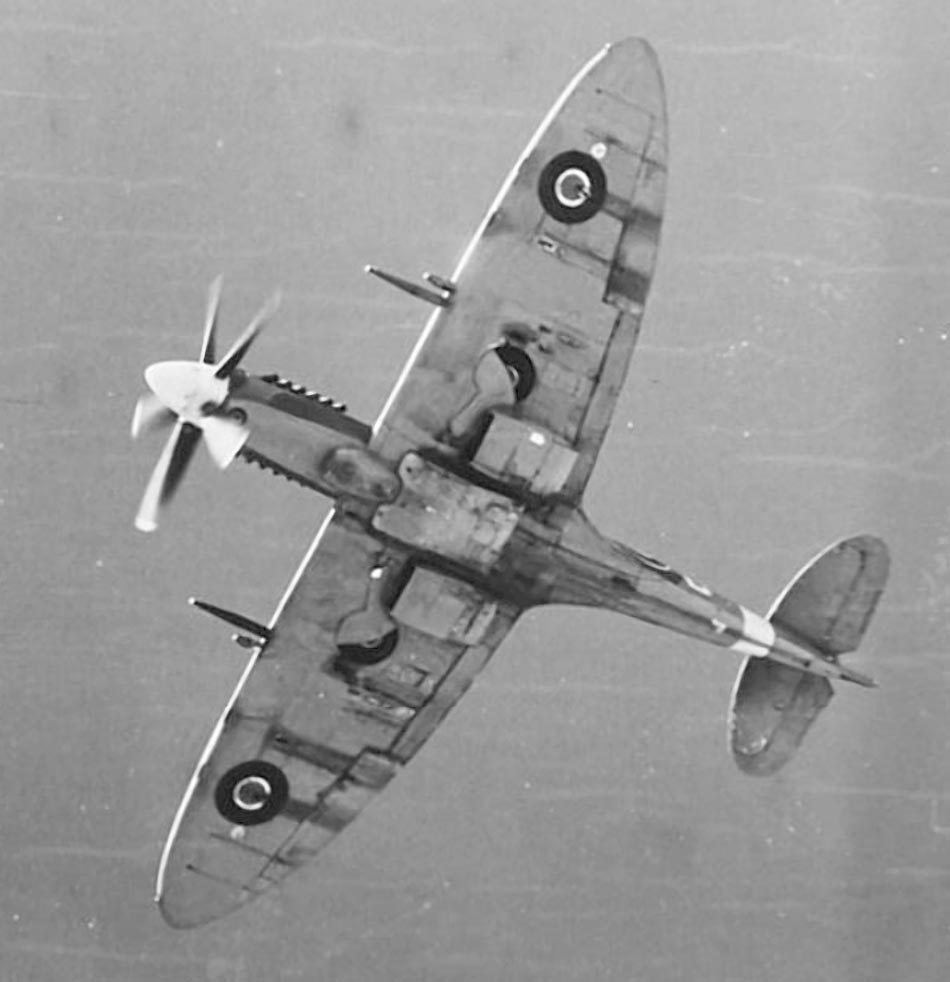

 Spitfire Mk.XIVC
 Spitfire LF.XIVE
 Spitfire FR.XIV

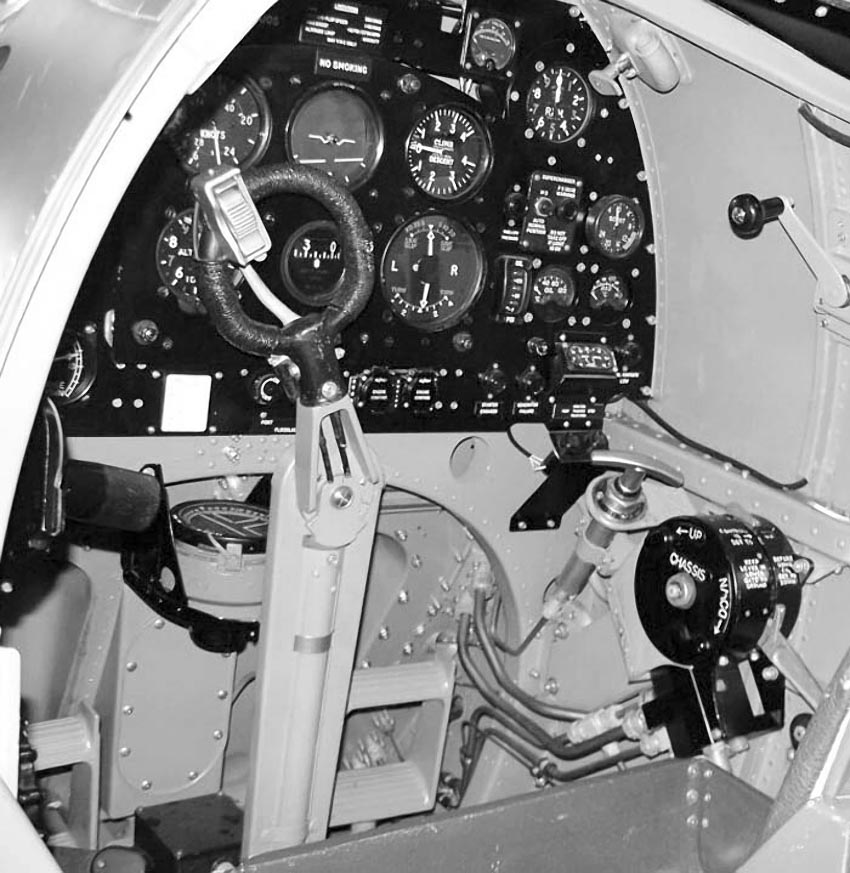

 Кабина пилота Spitfire Mk.XIV

  Схемы:

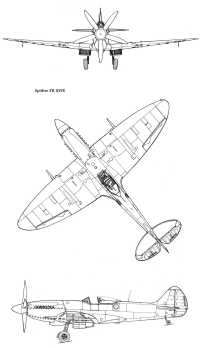

 Spitfire F.XIVE
 Spitfire F.XIVB
 Компоновочная схема

  Варианты окраски:

 Spitfire LF.XIV  RAF
