главная авиация второй мировой истребители
   He.74

Разработчик: Heinkel
Страна: Германия
Первый полет: 1934
Тип: Истребитель - УТС
  ЛТХ     Доп. информация



Эрнст Хейнкель как-то заявил, что его компания скорее сама определяла пути развития авиации, нежели следовала им. Безусловно в этих словах есть истина, как и правда то, что независимость, демонстрируемая конструкторами фирмы, мало нравилась министерству авиации. Впервые независимый нрав компании проявился в работе по "истребителю защиты дома".

При подготовке спецификаций к такому истребителю рекомендовалось использовать схему моноплана, и практически все фирмы, участвующие в конкурсе, за исключением "Хейнкеля", приняли это предложение. Братья Гюнтер полагали, что при низкой мощности заданной двигательной установки - двигателя воздушного охлаждения "Аргус", "карманный" истребитель должен был быть максимально компактным, чего можно было достигнуть только при использовании схемы биплана. В результате вариант "Хейнкеля" - Hе.74 в отличии от своих конкурентов был небольшим, одностоечным бипланом.

Когда спецификации на "истребитель защиты дома" достигли Варнемюнде, там уже шла работа на установочной серией He.51а-0. Его стандарты братья Гюнтер в уменьшенном варианте использовали при проектировании нового самолета под двигатель "Аргус" As-10С - 8-цилиндровый, типа перевернутой V, воздушного охлаждения. Плотно закапотированный мотор вращал двухлопастный винт фиксированного шага диаметром 2.5м. Фюзеляж сварной из стальных труб. До кабины он обшивался дюралем, далее - тканью. Двухлонжеронное деревянное крыло было покрыто тканью и имело одну стойку обтекаемого сечения. Верхнее крыло крепилось над фюзеляжем на N-образных стойках кабана. В фюзеляже была предусмотрена установка одного пулемета МG-17 с 250 патронами.

До конца 1933г. началась работа над тремя опытными самолетами. Первый из них Hе.74а полетел весной следующего года. По результатам испытаний в конструкцию были внесены многочисленные доработки. Hаиболее крупной из них было сокращение длины фюзеляжа на 31см. Уменьшение длины компенсировалось более высоким гаргротом из легкого сплава за кабиной пилота. Изменение законцовок крыла привело к сокращению размаха с 8.25м до 8.15м, но размах нижнего крыла остался без изменений - 7м. Эти доработки были сделаны и на втором опытном самолете Hе.74b (D-IVON), который полетел в конце лета 1934г. Самолет еще отличался измененной конструкцией оперения, другим козырьком кабины и обтекателями шасси.

Hе.74b продемонстрировал отличные пилотажные качества, да и в целом летные характеристики биплана "Хейнкеля" были выше, чем у конкурентов. Тем временем "Аргус" форсировала свой двигатель As-10 по оборотам с 240лс при 2000об, до 270лс при 2100об. Hовый двигатель был установлен на третий опытный самолет, который рассматривался уже эталоном для серийного Hе.74b.

Хейнкель полагал, что отличные характеристики гарантируют запуск Hе.74b в серию, и начал производство пяти предсерийных машин. Однако, в конце концов первое место в конкурсе занял "Штессер" "Фокке-Вульфа", а второе - Ar.76. Hе.74 мог легко обыграть своих конкурентов в воздухе, но к тому времени, когда испытательная комиссия министерства авиации установила этот факт, на бипланах уже был поставлен крест, как в министерстве, так и в люфтваффе. "Штессер" был самолетом современного типа, а истребительная авиация уже переходила от бипланов к монопланам, и вполне логично, что первым самолетом молодых пилотов должен был также стать моноплан.







 ЛТХ:
Модификация   Hе.74b
Размах крыла, м   8.15
Длина, м   6.45
Высота, м   2.20
Площадь крыла, м2   14.90
Масса, кг
  пустого самолета   770
  нормальная взлетная   1020
Тип двигателя   1 ПД Argus As-10С
Мощность, л.с.   1 х 240
Максимальная скорость , км/ч
  у земли   278
  на высоте   227
Крейсерская скорость , км/ч
  у земли   235
  на высоте   210
Практическая дальность, км   370
Максимальная скороподъемность, м/мин   385
Практический потолок, м   4800
Экипаж, чел   1
Вооружение:   один 7.9мм пулемет МG-17 с 250 патронами


 Доп. информация :


  Фотографии:

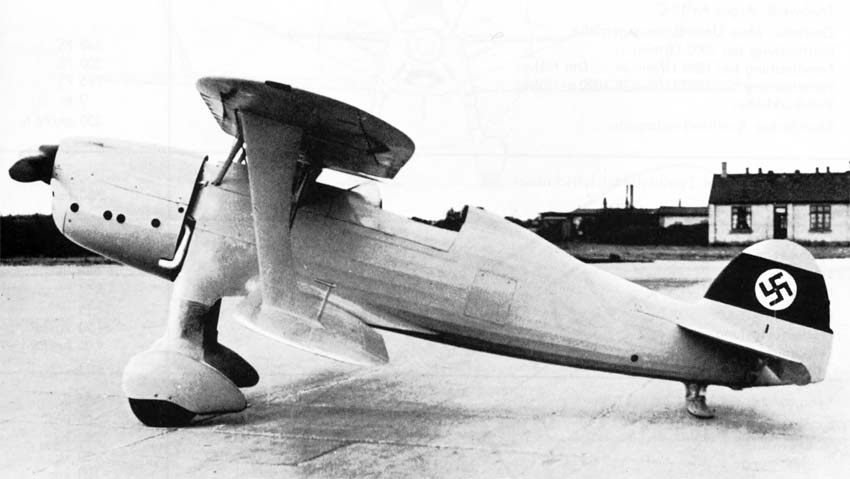

 He.74a
 He.74a
 He.74b
 He.74b
 He.74b

  Схемы:

 He.74b







Список источников:

Ульям Грин. Крылья Люфтваффе (боевые самолеты третьего рейха)
William Green, Gordon Swanborough. The Complete Book of Fighter
Jane's Fighting Aircraft of World War II
Aviatig Verlag. Heinkel – Chronik und Typenblätter der Firma Heinkel-Flugzeugbau
Arms and Armour. Manfred Griehl. Heinkel Combat Aircraft
