   B-34

Разработчик: Avia
Страна: Чехословакия
Первый полет: 1932
Тип: Истребитель
  ЛТХ     Доп. информация



Франтишек Новотны, после увольнения главных конструкторов Павла Бенеша и Мирослава Хайна, стал начальником отдела проектирования военных самолетов фирмы "Avia". Он предложил разрабатывать совершенно новое семейство истребителей. Первой его конструкцией стал Avia В.34, одноместный цельнометаллический биплан с обтянутыми тканью поверхностями.

Начальные испытания провели в 1932 году, после чего машину серьезно модифицировали, в том числе переделали вертикальное хвостовое оперение и установили новый капот для двигателя Hispano-Suiza 12Nbr мощностью 740 л. с. Самолет назвали В.34/1, успешные испытания привели к выпуску 12 серийных машин с увеличенным килем, межкрыльевыми стойками с зауженной хордой, защищенными обтекателями колесами и выпускаемым по лицензии Hispano-Suiza 12Nbr, именовавшимся как Avia Vr 30 Vee. С 1934 года в течение нескольких лет самолет стоял на вооружении 3-го авиаполка Чехословакии.

Второй прототип В.34/2 стал началом разработок, приведших к модели В.534. На нем установили звездообразный двигатель Avia Rr 29 мощностью 600 л.с, но в такой конфигурации самолет не летал. После переоснащения рядным двигателем машину переименовали в В.534/1. Прототип со звездообразным двигателем предложили чешским представителям как В.234, а варианты со звездообразными двигателями Gnome-Rhone Mistral и Armstrong Siddeley Panther обозначили как В.334 и В.444, но они так и не были построены.






 ЛТХ:
Модификация   B-34
Размах крыла, м   9.40
Длина, м   7.25
Высота, м   3.10
Площадь крыла, м2   23.90
Масса, кг
  пустого самолета   1305
  нормальная взлетная   1730
Тип двигателя   1 ПД Skoda Vr 30
Мощность, л.с.   1 х 760
Максимальная скорость , км/ч   315
Крейсерская скорость , км/ч   298
Практическая дальность, км   600
Максимальная скороподъемность, м/мин   610
Практический потолок, м   8200
Экипаж, чел   1
Вооружение:   два 7.7-мм пулемета Mk.28


 Доп. информация :


  Фотографии:

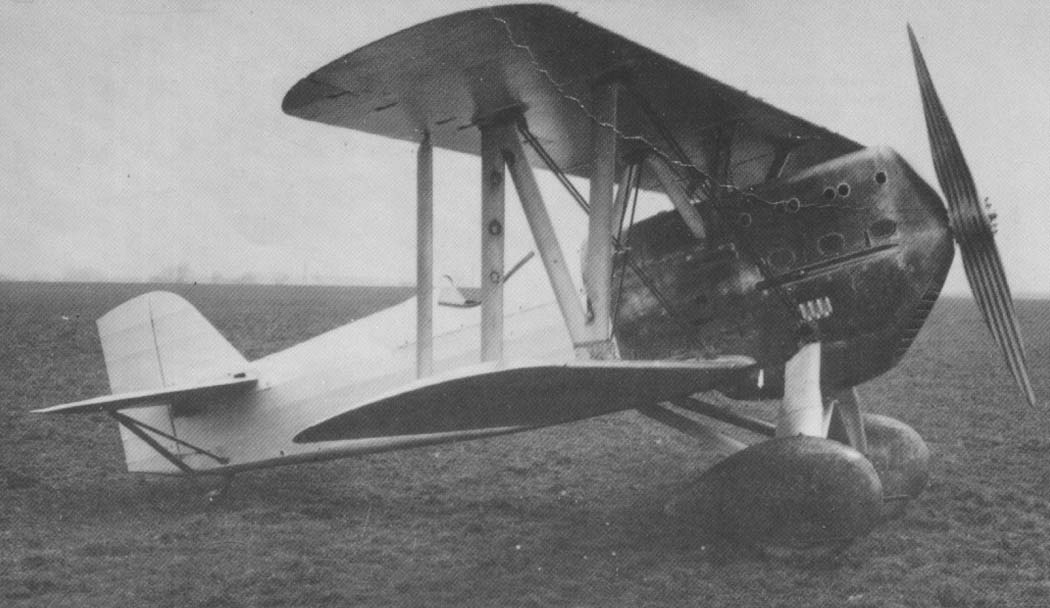

 Прототип B.34/I
 Прототип B.34/I
 Прототип B.34/I после доработки
 Прототип B.34/I после доработки
 B.34
 B.34
 B.34
 B.34
 B.34
 B.34
 B.234
 B.234
 B.234
 Кабина пилота B.34

 Схемы:

 B-34

  Варианты окраски:

 Прототип B-34
 B-34 ВВС Чехословакии
 B-34.10 ВВС Словакии
 B-34 ВВС Словакии    (c) Jan Mace







Список источников:

de Agostini. Мировая Авиация. Avia B.34
Vaclav Nemecek. Ceskoslovenska Letadla
Air Enthusiast. Fighter A to Z
Pawel Szczepaniec. Lotnictwo
HT Model Special. P. Schumirast, J. Andal. Avia B-34, B-534 a Bk-534
MBI. Jiri Vrany. Avia B-534
