   Су-30МК

Разработчик: ОКБ Сухого
Страна: Россия
Первый полет: 1993
Тип: Многоцелевой истребитель
  ЛТХ     Доп. информация



Принимая во внимание роль, авиации в современной войне, конструкторы решили на базе истребителя-перехватчика Су-30 создать новый ударный самолёт для фронтовой авиации. Впервые это предложение ОКБ было обнародовано в 1993 году. Широкая номенклатура вооружения, способность не только вести воздушный бой, но и атаковать наземные и морские цели, а также возможность установки на самолет нового оборудования открывали перед Су-30МК (такое обозначение дали новой, предназначенной для экспорта модификации) хорошие перспективы быть востребованным на международном рынке авиационной техники. ОКБ Сухого впервые представило ударный вариант машины в 1993 году на авиационном салоне в Ле Бурже. Это был специально доработанный под усовершенствованную систему управления вооружением первый серийный самолёт Су-30 (полный заводской № 79371010101), который некоторое время эксплуатировался в пилотажной группе Анатолия Квочура в ЛИИ. Переделанный и перекрашенный в желто-коричневый "пустынный" камуфляж истребитель-бомбардировщик получил новый черный контурный бортовой номер "603". Ударные возможности Су-30МК состояли в следующем. Машина могла нести до 8000 кг боевой нагрузки. Самолёт имел 12 точек подвески, на 10 из которых могло устанавливаться управляемое ракетное оружие. При работе по воздушным целям использовались всеракурсные управляемые ракеты с радиолокационными и инфракрасными головками самонаведения Р-27Р1, Р-27РЭ, Р-27Т, Р-27ТЭ, РВВ-АЕ, а также ракеты ближнего боя Р-73 (Р-73Э). Для поражения наземных и морских целей могли применяться противорадиолокационные ракеты Х-31П, ракеты с телевизионным и лазерным наведением Х-25МЛ, Х-29Л и Х-29Т, крылатая ракета Х-59М с телевизионным наведением, обычные авиационные бомбы, а также корректируемые бомбы КАБ-500 и неуправляемые авиационные ракеты. Перечисленное "не воздушное" управляемое оружие было весьма эффективно. Например, ракета Х-59М с телевизионно-командным наведением, находясь после пуска за пределами визуальной видимости пилота-оператора на расстоянии более 100 км от самолёта, передавала бы на экран кабины изображение, транслируемое её головкой самонаведения, и после радиокоманды лётчика могла поразить цель прямым попаданием. Эта ракета создавалась под руководством Генерального конструктора Игоря Селезнёва при участии руководителя разработки системы вооружения Су-30МК Виктора Галушко Ракета X 29Т с телевизионным наведением на цель предназначалась для действий в полностью автоматическом режиме (по принципу "пустил и забыл"). Пилоту-оператору необходимо было лишь на вести перекрестие прицела на необходимый объект и нажать кнопку запоминания цели, все остальное ракета после пуска сделала бы без него Ракеты Х-29Л и С-29Л имеют лазерную систему наведения После запуска с Су-30МК они наводились бы на цель по информации с наземной переносной лазерной станции целеуказания А противорадиолокационная ракета Х-31П способна поражать все типы РЛС зенитно-ракетных комплексов средней и большой дальности без захода самолета в их зону поражения.

Кроме этого, на Су-30МК, как и на всех истребителях типа Су 27, устанавливалась стандартная авиационная пушка ГШ-301 с боекомплектом 150 снарядов.

Многоцелевой истребитель Су-30МК предполагалось оснастить системой управления вооружением, включающей когерентную импульсно-доплеровскую РЛС нового поколения, снабженную антенной диаметром 1 м. Станция должна была одновременно сопровождать 10 воздушных целей на дальности до 100 км с выбором для поражения до двух целей на дальности до 65 км Система управления оружием осуществляла бы в автоматическом режиме процесс сопровождения целей и пуска ракет с заданными интервалами и последовательностью. Предполагалось и наличие нашлемной системы визуального сопровождения воздушных целей с выдачей дублирующей информации на индикатор на лобовом стекле (ИЛС) и индикатор прямой видимости (ИПВ), установленный в кабине, а также оптико-электронной инфракрасной прицельной системы, сопряженной с лазерным дальномером Последняя имеет дневной и ночной режимы работы и служит для наведения ракет класса "воздух-воздух" По желанию зарубежных заказчиков Су-30МК мог оснащаться оборудованием и вооружением западного производства.

Высокоточное управляемое оружие и возросший объем выполняемых задач потребовали не только доработки системы управления вооружением, но и применения нового оборудования, которое должно было обеспечить эффективное применение оружия в любых погодных условиях, днем и ночью Ограниченный внутренний объем самолета не позволял расположить в нем все это оборудование, что привело к размещению части аппаратуры в контейнерах на внешних узлах подвески Подобным образом разместили, например, систему лазерного дальнометрирования и целеуказания для оружия с лазерными головками самонаведения и тепловизионную систему для обнаружения целей в инфракрасном диапазоне, позволяющую работать ночью и в сложных метеоусловиях.

Для того чтобы в полете летчики могли подменять друг друга, обе пилотские кабины на Су-30МК сделаны полностью идентичными (как по управлению самолетом, так и по управлению вооружением). Разделение функций управления оружием и пилотирования между оператором и летчиком уменьшило нагрузку на членов экипажа и обеспечило надежное выполнение боевой задачи при более низкой квалификации пилотов Истребитель-бомбардировщик стал способен беспосадочно барражировать в воздухе в течение 10 часов.

Су-30МК предназначен для тактического и оперативного боевого применения, выполняя задачи по уничтожению воздушных объектов (завоевание превосходства в воздухе, противовоздушная оборона, длительное патрулирование и сопровождение), а также наземных и морских целей (подавление ПВО противника, блокирование действий противника и непосредственная поддержка с воздуха).

Дополнительно, Су-30МК может выполнять задачи противодействия системам радиоэлектронной борьбы и вести дальнее обнаружение, а также осуществлять оперативное управление группой летательных аппаратов, выполняющих совместную задачу. Благодаря двойному управлению, самолет может также применяться для практической летной и боевой подготовки.

Впервые Су-30МК демонстрировался на авиасалоне в Дубае (Объединённые Арабские Эмираты) в 1993 году, затем экспонировался в 1994 году на выставках в Сантьяго (Чили) и в Берлине Машина не переставала удивлять авиационный мир все новыми и новыми возможностями Так, на выставку вооружений в Чили самолет перелетел через океан без дозаправки топливом в полете, что само по себе стало сенсацией Машина демонстрировалась и на выставках "Мосаэро-шоу-92" и МАКС-95 а на авиасалоне "Фарнборо 94" истребитель с полным боевым комплектом (более 7 т ракетно-бомбового вооружения) показал такой головокружительный пилотаж, что даже конкуренты вынуждены были признать - подобного самолета на Западе просто нет Без участия Су-30МК не обошлись и авиасалоны в Китае, Малайзии, Индии и других странах.

В течение нескольких лет самолет Су-30МК серийно не выпускался, хотя на ИАПО по нему имелся полный комплект конструкторской документации Началу серийного выпуска препятствовало не только отсутствие заказчика российское Министерство обороны не только не имело средств для государственного заказа, но и не очень хотело приобретать этот многоцелевой истребитель.

Основные отличия от самолета Су-30:

  • на наплыве крыла установлено дополнительное переднее горизонтальное оперение;

  • применена модифицированная система дистанционного управления в продольном, поперечном и путевом каналах;

  • установлены двигатели АЛ-31ФП с управляемым вектором тяги;

  • применена новая система кабинной индикации на основе цветных жидкокристаллических дисплеев;

  • по желанию заказчика самолет может комплектоваться БРЭО западного производства;

  • максимальная масса боевой нагрузки увеличена до 8000 кг (16 авиабомб калибра 500 кг), число одновременно подвешиваемых ракет "воздух-воздух" возросло до 12 (за счет двух дополнительных точек подвески под крылом);

  • управляемое ракетное вооружение класса "воздух-воздух" включает до 8 ракет Р-27ЭР1 (ЭТ1, Р1, Т1), до 8 ракет РВВ-АЕ и до 6 ракет Р-73Э (типовой вариант вооружения 8хР-27Э (или РВВ-АЕ) и 4хР-73Э);

  • в состав управляемого вооружения класса "воздух-поверхность" могут входить 6 ракет общего назначения Х-29Т или корректируемых бомб КАБ-500Кр, 4 противорадиолокационные ракеты Х-31П или противокорабельные ракеты Х-31А, 2 ракеты большой средней дальности Х-59М.

Техническое описание:

Самолет Су-30МК по аэродинамической схеме представляет собой неустойчивый в продольном канале триплан. Для увеличения подъемной силы и повышения маневренности на самолете установлено переднее горизонтальное оперение. Оно отклоняется автоматически для обеспечения устойчивого полета на больших углах атаки. Интегральная аэродинамическая схема, совмещенная с управляемым вектором тяги, обеспечивает небывалую маневренность и высокие взлетно-посадочные характеристики. Оснащенный цифровой системой дистанционного управления, Су-30МК способен выполнять ряд уникальных маневров, используемых в качестве противоракетных и для достижения превосходства в ближнем бою. Это уже известные "кобра", "колокол", а также ряд маневров, выполнение которых невозможно на других самолетах. Среди них "кульбит" (маневр, в котором самолет совершает переворот в плоскости тангажа на 360 градусов без потери высоты), и "управляемый плоский штопор" (когда самолет совершает несколько полных разворотов в горизонтальной плоскости с переменой направления вращения не имея поступательного движения, фактически на месте).

Силовая установка состоит из двух турбореактивных двухконтурных форсажных двигателей АЛ-31ФП. Суммарная тяга на форсаже 25000 кгс обеспечивает горизонтальный полет со скоростью 2М, скорость 1350 км/ч на малой высоте и скороподъемность 230 м/с.

Дифференциальное отклонение на углы до ± 15 градусов осесимметричных сопел двигателей, оси поворота которых расположены под углом 32 градуса друг к другу, позволяет управлять вектором тяги по тангажу и рысканию. В зависимости от предстоящего маневра, сопла могут отклоняться синхронно с горизонтальным хвостовым оперением, или раздельно от него.

Существенный запас топлива, наряду с возможностью дозаправки в воздухе, значительно расширяет возможности боевого применения вне зоны ПВО, от длительного патрулирования и сопровождения до дальних перехватов и нанесения ударов по наземным целям. С нормальным запасом топлива 5270 кг Су-30МК способен выполнять боевую задачу продолжительностью 4,5 часа. Система дозаправки в воздухе увеличивает продолжительность полета до 10 часов с дальностью 8000 км на крейсерской высоте от 11 до 13 км.

Двухместная компоновка значительно повышает боевые возможности благодаря рациональному распределению рабочей нагрузки между членами экипажа. В то время как летчик в первой кабине управляет самолетом, вооружением и ведет маневренный ближний бой, второй летчик применяет управляемое оружие класса "воздух-воздух", либо "воздух-поверхность" большого радиуса действия для поражения целей вне зоны прямой видимости, отслеживает тактическую обстановку для обеспечения осведомленности о ситуации, и выполняет задачи по оперативному управлению при групповых действиях.

По сравнению с предшественниками, в состав комплекса бортового радиоэлектронного оборудования самолета Су-30МК включены ряд систем нового поколения, среди которых :

  • интегрированная радиолокационная прицельная система, способная обнаруживать и сопровождать до 15 воздушных целей при одновременной атаке четырех из них;
  • система спутниковой навигации (совместимая с системами ГЛОНАСС/NAVSTAR);
  • интегрированная оптико-электронная прицельно-навигационная система с лазерной инерциально-навигационной системой;
  • нашлемные целеуказатели, индикаторы на лобовом стекле, многофункциональные цветные жидкокристаллические индикаторы с возможностью микширования изображения.

Мощная универсальная РЛС с фазированной антенной решеткой обеспечивает обнаружение крупноразмерных морских целей на дальности до 400 км с разрешением 20 м, а также малоразмерных целей на дальности до 120 км. В предварительном прицельном режиме на дальней дистанции РЛС захватывает цель автоматически, с передачей координат в навигационную систему. Затем РЛС отключается, и самолет летит на цель в режиме радиолокационного молчания. При достижении дистанции, на которой возможно применение вооружения, задействуются средства прицеливания для обновления целеуказания и передачи данных в систему вооружения. Короткий период подсветки цели радаром обеспечивает скрытый подход самолета к цели, таким образом способствуя успеху выполнения задачи.

На самолет могут устанавливаться контейнеры с инфракрасной и лазерной прицельной аппаратурой для обнаружения и поражения малоразмерных наземных целей.

Су-30МК оборудован средствами противодействия системам радиоэлектронной защиты, предназначенными для подавления средств радиоэлектронной и оптико-электронной защиты противника.

Самолет обладает способностью автоматизированного полета на различных режимах, включая полет на малой высоте в режиме огибания рельефа местности, а также при индивидуальном или групповом боевом применении против воздушных, наземных и морских целей. Система автоматического управления взаимосвязана с навигационной системой, обеспечивает полет по маршруту, подход к цели, возврат на аэродром и заход на посадку в автоматическом режиме.

Оснащенный широким спектром систем вооружения и современным комплексом БРЭО, самолет Су-30 МК способен поражать воздушные цели (включая объекты с низкой ЭПР) в ближнем бою, вести упреждающие бои на дальних дистанциях, а также поражать наземные и морские объекты при помощи управляемого и неуправляемого вооружения в тактической и оперативной глубине обороны противника.

Вооружение самолета подразделяется на стрелково-пушечное, управляемое ракетное класса "воздух-воздух", управляемое ракетное класса "воздух-поверхность", неуправляемое ракетное и бомбардировочное. Стрелково-пушечное вооружение представлено встроенной автоматической скорострельной одноствольной пушкой калибра 30 мм типа ГШ-301, установленной в наплыве правой половины крыла, с боекомплектом 150 патронов. Ракетное и бомбардировочное вооружение размещается на авиационных пусковых устройствах (АПУ), авиационных катапультных устройствах (АКУ) и балочных держателях (БД), подвешиваемых на 12 точках: 6 - под консолями крыла, 2 - под законцовками крыла, 2 - под гондолами двигателей и 2 - под центропланом между мотогондолами (по схеме "тандем").

На самолете может быть подвешено до 8 управляемых ракет "воздух-воздух" средней дальности типа Р-27 с полуактивными радиолокационными (Р-27Р, Р-27ЭР) или тепловыми (Р-27Т, Р-27ЭТ) головками самонаведения, до 10 ракет средней дальности РВВ-АЕ с активными радиолокационными головками самонаведения и до 6 ракет ближнего маневренного боя Р-73 с тепловыми головками самонаведения. Типовой вариант вооружения самолета при решении задач "воздух-воздух" состоит из 8 ракет Р-27Э (или РВВ-АЕ) и 4 ракет Р-73. В состав управляемого вооружения класса "воздух-поверхность" входят 6 ракет общего назначения Х-29Т с телевизионными головками самонаведения, 6 ракет Х-29Л или С-25ЛД с полуактивными лазерными головками самонаведения, 6 корректируемых бомб КАБ-500Кр с телевизионно-корреляционными головками самонаведения, 2 ракеты средней дальности Х-59М с телевизионно-командной системой наведения, 6 противокорабельных ракет Х-31А с активными радиолокационными головками самонаведения и 6 противорадиолокационных ракет Х-31П с пассивными радиолокационными головками самонаведения; для применения ракет Х-29Л, С-25ЛД и Х-59М самолет должен оснащаться контейнером системы управления оружием.

Максимальная масса неуправляемого вооружения класса "воздух-поверхность" составляет 8000 кг. В его состав могут входить 16 бомб ФАБ-500М54 или 14 бомб ФАБ-500М62 или 14  зажигательных баков ЗБ-500 или 34 бомбы ФАБ-250М54 (на однозамковых и многозамковых балочных держателях), 48 бомб ОФАБ-100-120 (на многозамковых балочных держателях), 8 контейнеров КМГУ, 120 неуправляемых ракет С-8 (в 6 блоках Б-8М1), 30 ракет С-13 (в 6 блоках УБ-13), 6 ракет С-25 (в пусковых устройствах О-25).

Система управления вооружением (СУВ) обеспечивает применение управляемых ракет "воздух-воздух" в дальнем ракетном и ближнем воздушном бою, захват и сопровождение цели из обзорных режимов РЛС и ОЛС в дальнем ракетном бою, захват и сопровождение визуально видимой цели в ближнем бою, определение госпринадлежности обнаруженной цели, а также применение управляемых и неуправляемых средств поражения класса "воздух-поверхность". Система управления вооружением включает в себя радиолокационный прицельный комплекс (РЛПК) и оптико-электронный прицельно-навигационный комплекс (ОЭПрНК).

В состав РЛПК входит импульсно-доплеровская радиолокационная станция, обеспечивающая обнаружение и сопровождение воздушных целей в свободном пространстве и на фоне земли в передней и задней полусферах, а также картографирование местности и обнаружение наземных целей. Радиолокатор может одновременно сопровождать на проходе большое количество воздушных целей и обеспечивать перехват нескольких из них, представляющих наибольшую угрозу. РЛС имеет щелевую антенну (в дальнейшем предполагается использование модификации РЛС с фазированной антенной решеткой). Определение государственной принадлежности обнаруженных целей осуществляется с помощью запросчика госопознавания, входящего в состав РЛПК. Работой радиолокационного прицельного комплекса управляет бортовой цифровой вычислительный комплекс.

В состав ОЭПрНК входят пилотажно-навигационный комплекс (рассмотрен отдельно), оптико-локационная станция (ОЛС), нашлемная система целеуказания (НСЦ), система управления оружием (СУО), система отображения информации (СОИ) и бортовая цифровая вычислительная система. Прицельная часть ОЭПрНК выполняет те же функции, что и РЛПК, но только в простых метеоусловиях и отличается большей точностью и лучшей помехозащищенностью. Оптико-локационная станция представляет собой комбинацию теплопеленгатора и лазерного дальномера. Теплопеленгатор обеспечивает обнаружение цели по тепловому излучению и ее угловое сопровождение, лазерный дальномер - измерение дальности до цели. Датчик ОЛС размещается в сферическом обтекателе перед фонарем кабины летчика.

Нашлемная система целеуказания позволяет производить целеуказание головкам самонаведения ракет и сканирующему устройству ОЛС путем поворота головы летчика в сторону той части пространства, где ожидается нахождение цели. Система управления оружием осуществляет в автоматическом режиме процессы пуска авиационных средств поражения с заданными интервалами и в заданной последовательности после нажатия летчиком боевой кнопки. Для применения некоторых видов управляемого вооружения класса "воздух-поверхность" самолет дополнительно комплектуется сменными контейнерами СУО. Система отображения информации обеспечивает индикацию необходимой пилотажно-навигационной и прицельной информации на индикаторе на лобовом стекле и многофункциональных жидкокристаллических дисплеях. Работой ОЭПрНК управляет бортовая цифровая вычислительная система.

Наведение самолета на цель с наземного или воздушного командного пункта осуществляется посредством радиолинии бортовой аппаратуры приборного наведения. По требованию заказчика в состав системы управления вооружением самолета могут включаться системы зарубежного производства.





 ЛТХ:
Модификация   Су-30МК
Размах крыла, м   14.70
Длина самолета, м   21.90
Высота самолета, м   6.40
Площадь крыла, м2   62.00
Масса
  нормальная взлетная   24900
  максимальная взлетная   34500
Масса топлива, кг
  нормальная   5270
  максимальная   9640
Двигатели   2 ТРДДФ АЛ-31ФП
Тяга, кгс   2 х 12800
Максимальная скорость, км/ч
  на высоте   2125 (М=2.0)
  у земли   1350
Практическая дальность, км
  без дозаправки   3000
  с одной дозаправкой в воздухе   5200
Практический потолок, м   17300
Макс. эксплуатационная перегрузка   9
Экипаж   2
Вооружение:   30-мм пушкa ГШ-301 с боезапасом 150 выстрелов, установленной справа в наплыве крыла.
 На 12 пилонов подвешивается 8000 кг боевой нагрузки
 (при этом каждый отдельный пилон может брать до 1500 кг.)
 В её состав входят:
 до 6 УР класса “воздух-воздух” типов Р-27Р/ЭР/, Р-73Э и Р-77 (РВВ-АЕ) или 2 Р-27П(ЭП), Р-27Т1(ЭТ1)
 до 6 УР класса “воздух-поверхность” типов Х-29Т/Л, Х-25МЛ, Х-25ЛД, Х-31А/П и С-25Л; или 2 УР Х-59МЭ
 6 авиабомб КАБ-500КР, КАБ-500ОД или
 3 КАБ-1500КР, КАБ-1500Л
 свободнопадающие авиабомбы калибров от 100 до 500 кг; 8 бомбовых кассет РБК-500 CПБЭ-Д;
 до 8 зажигательных баков ЗБ-500 ПТ
 НУРС С-8, С-13 и С-25.
 Предусмотрена также подвеска контейнеров с аппаратурой РЭП, лазерными дальномерно -целеуказательными системами, ИК-станциями.


 Доп. информация :


 Фотографии:

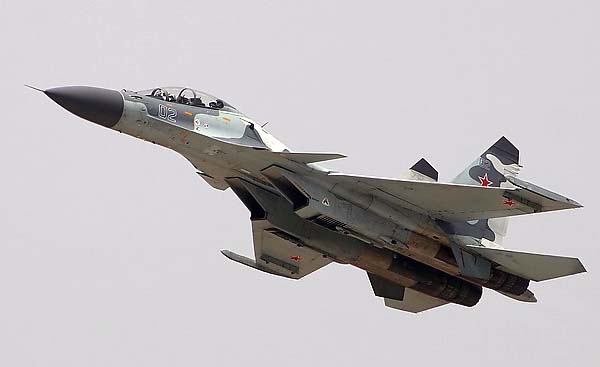

 Самолет-демонстратор Су-30МК      © Алексей Михеев
 Су-30МК    © Paul Nann
 Су-30МК    © E.S.
 Су-30МК
 Су-30МК
 Су-30МК
 Су-30МК
 Су-30МК   © Stephen J. Muscat
 Взлёт Су-30МК на выставке Aero India 2003
 РЛС с фазированной антенной решеткой
 Кабина пилота Су-30МК

 Схемы:

 Су-30МК
 Схема вариантов вооружения     © Алексей Михеев

 Варианты окраски:

 Самолет-демонстратор Су-30МК
 Предсерийный Су-30МК







Список источников:

Полигон. Ефим Гордон. Новое поколение "двадцать седьмых"
Крылья России. "Су-27 и его модификации"
Андрей Фомин.  Су-27: История истребителя
Крылья Родины. Игорь Коротченко. Грозный воздушный эквилибрист
ОАО Научно-производственная корпорация Иркут. Многоцелевой истребитель Су-30МК
Вестник авиации и космонавтики. Многоцелевой двухместный истребитель Су-30МК
Авиация и Время. Вадим Калабанов, Сергей Мороз, Игорь Приходченко. Догнать и перегнать
Авиация и Время. Вячеслав Глазков. Семейство Су-27: давайте разберемся
Крылья Родины. Николай Якубович. Фронтовой универсал: Истребитель-бомбардировщик Су-30
Вестник авиации и космонавтики. Истребитель Су-30
Крылья Родины. Николай Сойко. В семействе Су-30 - очередное прибавление
