   Су-27УБМ2

Разработчик: ОКБ Сухого
Страна: Белорусь, Россия
Первый полет: 2010
Тип: Учебно-боевой истребитель
  ЛТХ     Доп. информация



В отличие от России, Украины, Беларуси и Узбекистана, на аэродромах Казахстана к 1992 г. не базировалось ни одного истребителя Су-27. В то же время здесь имелось достаточно большое количество самолетов фронтовой ударной и разведывательной авиации, а под Семипалатинском дислоцировалась тяжело-бомбардировочная дивизия, вооруженная 40 стратегическими бомбардировщиками-ракетоносцами Ту-95МС. Последние являлись "тяжелой обузой" для вооруженных сил нового суверенного государства, провозгласившего безъядерный статус, но представляли интерес для России. Поэтому руководство Казахстана пошло навстречу Правительству РФ, выразившему желание "обменять" семипалатинские Ту-95МС на необходимые независимой республике российские истребители.

Согласно Реестру ООН об экспорте и импорте вооружений и военной техники, межправительственное соглашение между Россией и Казахстаном по этому вопросу было подписано 24 мая 1995 г. По данным журнала "Экспорт вооружений" (No. 1 за 2002 г.), Россия должна была поставить Казахстану в 1995–1997 гг. 73 боевых самолета, в т. ч. 38 истребителей Су-27, 21 - МиГ-29 и 14 штурмовиков Су-25.

По сообщениям в печати, первые Су-27 прибыли в Казахстан из России еще в 1996 г., однако официально о получении четырех Су-27 Казахстан заявил в ООН только в 1999 г. В следующем 2000 г. он признал получение еще двух таких машин, а в 2001 г. подал информацию о приобретении еще шести одноместных Су-27 и двух "спарок" Су-27УБ. Таким образом, по официально опубликованным данным, Казахстан получил 14 самолетов Су-27, входивших ранее в состав ВВС РФ. В то же время Россия неоднократно подчеркивала, что все свои обязательства по поставкам боевых самолетов в Казахстан ею выполнены к концу 2001 г. По некоторым данным, казахстанскую "прописку" получило не менее двух десятков Су-27.

С 1 июня 1998 г. на основе ВВС и Войск ПВО был создан единый вид вооруженных сил РК - Силы воздушной обороны Республики Казахстан. При этом основой организационной структуры СВО РК стали авиабазы. Истребители Су-27 вошли в состав 604-й авиабазы СВО РК в Талды-Кургане, на вооружении которой находились также унаследованные от дислоцировавшегося здесь еще во времена Советского Союза 129-го АПИБ истребители-бомбардировщики МиГ-27Д. С конца 90-х гг. эксплуатация обоих типов самолетов в Талды-Кургане осуществляется одновременно.

Надо признать, что некоторые доставшиеся Казахстану Су-27 были самолетами отнюдь не "первой свежести", выпущенными еще в середине 80-х гг. Со временем их состояние лучше не становилось, что, впрочем, касалось и большей части другой авиационной техники СВО РК. Ситуация стала меняться в лучшую сторону только в последние несколько лет, когда Минобороны Казахстана смогло договориться с руководством авиаремонтных предприятий из России, Белоруссии и Украины о ремонте и частичной модернизации казахстанских боевых самолетов. Работы по восстановлению летной годности истребителей МиГ-29 были поручены Львовскому авиаремонтному заводу на Украине, по перехватчикам Ми Г-31 было налажено сотрудничество с российскими предприятиями, а ремонт Су-27 решили делать в Белоруссии, на 558-м авиаремонтном заводе в Барановичах.

Это предприятие не только имело к тому времени большой опыт капитально-восстановительного ремонта большинства типов самолетов фронтовой авиации и вертолетов советского производства для собственных ВВС и зарубежных заказчиков, но и освоило ряд программ модернизации авиационной техники. В сотрудничестве с российскими специалистами (в частности, из ЗАО "Русская авионика") были разработаны программы модернизации белорусских самолетов МиГ-29 и Су-27УБ, а также вертолетов Ми-8МТ. В результате, еще в середине текущего десятилетия на вооружение ВВС Республики Беларусь поступили модернизированные многоцелевые истребители МиГ-29БМ и Су-27УБМ1, получившие широкую номенклатуру управляемого вооружение и современную авионику. Подобное решение проблемы повышения боевых возможностей - наряду с капитальным ремонтом и продлением сроков службы - было предложено и заказчику из Казахстана.

Контракт на капитальный ремонт и модернизацию 10 истребителей Су-27 и Су-27УБ Сил воздушной обороны Казахстана был подписан руководителями Минобороны РК и 558-го авиаремонтного завода 14 сентября 2007 г. Об этом, в частности, официально заявил 1 ноября того же года председатель Государственного военно-промышленного комитета Белоруссии Николай Азаматов: "Мы с министром обороны Леонидом Мальцевым были в Казахстане, и там был подписан контракт на капитальный ремонт и модернизацию десяти Су-27 ВВС Казахстана".

Ремонт и модернизация первой пары казахстанских самолетов занял около 9 месяцев, и 24 декабря 2009 г. первые две машины - одноместный Су-27 и двухместный Су-27УБМ2 с бортовыми номерами 05 и 50 вернулись в Казахстан. В начале апреля 2010 г. за ними последовала вторая пара (No. 03 и 53). На заводе в Барановичах остается еще шесть казахстанских истребителей, которые должны вернуться в Талды-Курган в ближайшей перспективе. Оговоримся сразу, объем работ, проводимых на одноместном и двухместном самолетах различны. Степень модернизации "спарки" гораздо глубже - она превращается в полноценный многоцелевой боевой самолет и поэтому даже меняет свое название.

Первый блок работ по модернизации казахстанских Су-27УБ связан с комплексом вооружения. В состав авиационных средств поражения класса "воздух-воздух" самолета Су-27УБМ2 входят ракеты Р-27ЭР (Р), Р-27ЭТ (Т), Р-73 (Л) и РВВ-АЕ. На выставке KADEX-2010 перед демонстрировавшимся самолетом (Су-27УБМ2 No. 53) был разложен богатый арсенал вооружения всех классов, однако ракет РВВ-АЕ там не было, что может свидетельствовать о том, что поставки их в Казахстан еще не начаты. В состав управляемого оружия класса "воздух-поверхность" в процессе модернизации истребителя включаются ракеты Х-25МЛ, Х-29Т, Х-31А и Х-31П, а также корректируемые бомбы КАБ-500Л и КАБ-1500Л с полуактивной лазерной системой наведения, КАБ-500Кр и КАБ-1500Кр с телевизионным самонаведением. Разумеется, могут применять Су-27УБМ2 и неуправляемое вооружение - свободнопадающие авиабомбы калибра до 500 кг, контейнеры КМГУ, а также неуправляемые ракеты С-8, С-13 и С-25. При этом за счет установки двух дополнительных пилонов под крылом общее число точек подвески вооружения увеличивается до 12.

Другое направление модернизации связано с доработками бортового радиолокационного прицельного комплекса Н001, который получает автономный канал для работы по наземным (морским) целям. Доработанный РЛПК самолета Су-27УБМ2 может теперь обнаруживать цель типа "пусковая установка оперативно-тактических ракет" с ЭОП 30 м 2 на дальности до 40 км, типа железнодорожный мост" (1000 м²) - до 150 км, а крупные надводные цели "видит" на расстоянии до 350 км. Кроме того, модернизируется навигационная система, в которую интегрируется аппаратура спутниковой навигации. В память навигационной системы может записываться до 99 промежуточных пунктов маршрута, аэродромов и радиомаяков, при этом она может формировать и хранить до 8 различных маршрутов полета. Для отображения прицельной и навигационной информации вместо монохромного индикатора прямого видения на электронно-лучевой трубке в кабине устанавливается многофункциональный цветной жидкокристаллический индикатор.

Следующий блок доработок включает адаптацию Су-27УБМ2 для применения станции активных радиоэлектронных помех "Сателлит-М" белорусской разработки и навигационно-прицельного оптико-электронного контейнера "Лайтнинг" III (Litening III) израильской фирмы "Рафаэль". Контейнер "Лайтнинг" подвешивается на точку подвески под правым каналом воздухозаборника. А контейнеры станции помех "Сателлит" (на каждом самолете применяется пара таких контейнеров) имеют оригинальное конструктивное исполнение: они устанавливаются на точки подвески пусковых устройств ракет Р-73, при этом возможность установки самого пускового устройства с ракетой сохраняется - оно крепится уже непосредственно к "Сателлиту". Таким образом, в отличие от применявшихся ранее на самолетах Су-27 контейнерных систем РЭП "Сорбция" или "Гардения", размещавшихся вместо пусковых устройств ракет Р-73 на торцах крыла, теперь применение станции помех не ограничивает количество подвешиваемых на самолет ракет.

Наконец, как на Су-27УБМ2, так и на одноместном Су-27, существенно совершенствуется комплексная система контроля силовой установки и самолетных систем и вводится система видеорегистрации. Информация записывается на современных носителях (флэш-память), что упрощает ее считывание и обработку на земле.

Прошедшие капитально восстановительный ремонт и модернизацию в Барановичах истребители Су-27 и Су-27УБМ2 уже несут боевое дежурство в составе Сил воздушной обороны Республики Казахстан. Они входят в состав 604-й авиабазы СВО РК в Талды-Кургане, получившей имя собственное - "Барсы Жетысу" ("Жетысу" - Семиречье). Вскоре после возвращения в Казахстан из Белоруссии первых двух Су-27 Минобороны РК распространило официальное сообщение, в котором говорится: "Налаженное сотрудничество с белорусским авиаремонтным предприятием позволяет значительно расширить боевые возможности этих самолетов. Теперь военные летчики могут применять управляемые высокоточные авиационные бомбы и ракеты, с максимальной эффективностью поражая малоразмерные цели".

Основные задачи модернизации Су-27УБМ2:

1. Расширение номенклатуры применяемых авиационных средств поражения.

2. Реализация новых режимов работы радиолокационного прицельного комплекса включает в себя наращивание боевых возможностей за счет модернизации РЛПК Н001 и введения автономного радиолокационного канала, в результате чего обеспечивается:

  • применение управляемых ракет класса "воздух-воздух" с активной головкой самонаведения (АРГСН) РВВ-АЕ;
  • применение управляемых ракет класса "воздух-поверхность" Х-31А с активной РГСН для поражения надводных целей;
  • реализация режимов картографирования с низким, средним, высоким разрешением;
  • выдачу координат обнаруженных целей для формирования целеуказания.

Обнаружение целей на удалении:

  • типа "пусковая установка" с ЭПР 30м2 - 40 км;
  • типа "ангар", "железнодорожный мост" с ЭПР 1000 м2 -150км;
  • надводных целей в режиме обзора реальным лучом - 350км.

3. Повышение точностных характеристик и расширение функциональных возможностей навигационной системы:

  • ввод и хранение данных о ППМ, аэродромах, радиомаяках, ПРС (до 99 точек каждого типа);
  • формирование и хранение данных о восьми маршрутах полета;
  • автоматическую и ручную смену навигационных точек в полете;
  • определение текущих координат места самолета с точностью ± 20м;
  • определение путевой скорости с погрешностью 0,2м/с.

4. Применение комплекса контроля двигателей и систем самолета Су-27:

  • статический прогноз технического состояния силовых установок для перехода на их эксплуатацию по техническому состоянию;
  • регистрацию и накопление на ТН и флэш-кассете полетной информации систем Экран, Тестер, СОК, КРД;
  • контроль и диагностику параметров силовых установок в режиме реального времени при опробовании двигателей на земле;
  • обработку и экспресс-анализ регистрируемой информации.

5. Установка бортовой системы сбора-передачи информации в масштабе реального времени. Бортовая система сбора-передачи информации (БССПИ) решает следующие задачи:

  • передача на наземные пункты управления координат обнаруженных наземных целей;
  • контроля положения самолета в воздушном пространстве;
  • накопления информации о параметрах полета у наземного оператора;
  • оперативного контроля работоспособности авиационной техники;
  • оказания помощи летчику в особых случаях;
  • обучения летного состава;
  • наведения ЛА на наземные цели.

6. Модернизация информационного поля кабины.

7. Применение системы аудио и видеорегистрации полетной информации с экрана МФИ и закабинного пространства через ИЛС в ручном и автоматическом режимах в реальном масштабе времени.

Система видеорегистрации предназначена для регистрации видеоинформации, отображаемой на экране многофункционального индикатора (МФИ) и закабинного пространства через поле индикатора ИЛС-31 в автоматическом и ручном режимах, а также аудиосигнала от системы СПУ.






 ЛТХ:
Модификация   Су-27УБМ2
Размах крыла, м   14.70
Длина, м   21.94
Высота, м   6.35
Площадь крыла, м2   62.04
Масса, кг
  пустого самолета   16900
  нормальная взлетная   24140
  топлива   9400
Тип двигателя   2 ТРДДФ АЛ-31Ф
Тяга, кгс
  бесфорсажная   2 х 74,53
  форсажная   2 х 122,58
Максимальная скорость , км/ч
  на высоте   2125
  у земли   1350
Практическая дальность, км   3000
Практический потолок, м   17500
Макс. эксплуатационная перегрузка   8.5
Экипаж, чел   2
Вооружение:   30-мм одноствольная пушка ГШ-301 (150 патронов).
  боевая нагрузка - 8000 кг на 10 узлах подвески:
  Может устанавливаться:
  УР воздух-воздух :
  до шести Р-27Р1 или Р-27ЭР1, Р-27Т1, Р-27ЭТ1 или Р-77
  до четырех УР Р-73Э
  УР воздух-поверхность :
  противорадиолокационная Х-31П, ПКР Х-31А, Москит или Яхонт или тактические Х-29Т
  управляемые бомбы КАБ-500, бомбы массой по 500 кг (до 8 единиц), 250 кг (16 единиц), или до шести блоков НАР С-13 и С-8 (30 122-мм или 120 80-мм ракет соответственно).


 Доп. информация :


 Фотографии:

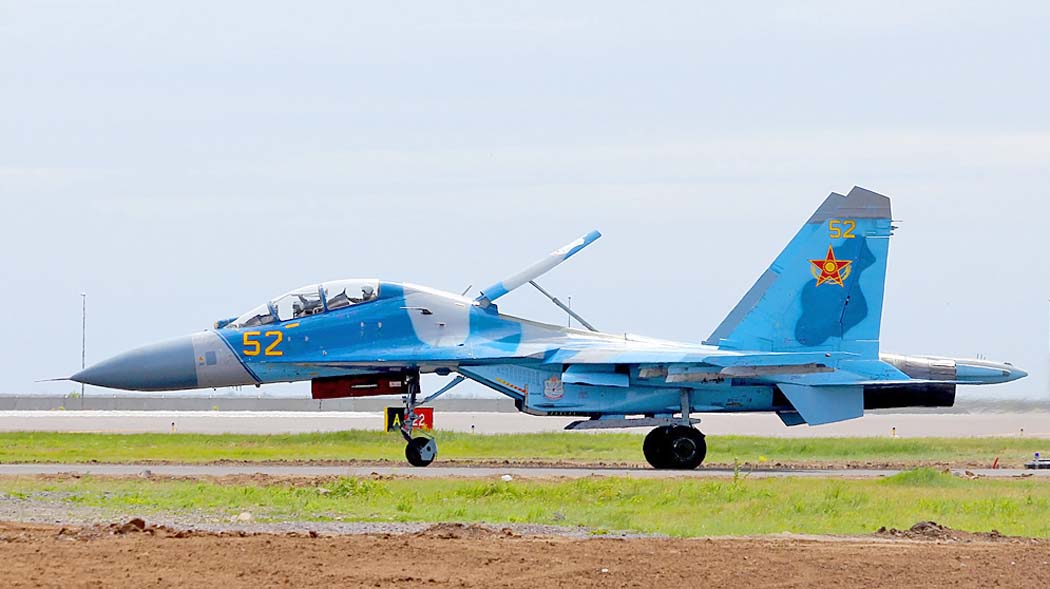

 Су-27УБМ2  (c) Jeroen Bos
 Су-27УБМ2  (c) Foxbat.ru
 Су-27УБМ2  (c) lada.kz
 Су-27УБМ2  (c) Максим Брянский
 Су-27УБМ2  (c) Александр Балыкин
 Су-27УБМ2    (c) Вячеслав Фирсов
 Су-27УБМ2 (c) Александра Фролова
 Контейнер системы РЭП Сателлит-М с пусковым устройством ракеты Р-73

 Варианты окраски:

 Су-27УБМ2 ВВС Казахстана  (c) Vincent Bourguignon







Список источников:

Взлет 2010-07-08. Мирослав Дьюроши, Андрей Фомин. Су-27УБМ2 : Новинки ВВС Казахстана
Военный информатор. Первые модернизированные Су-27УБМ2 ВВС Казахстана
Russianplanes.net. Сухой Су-27УБМ (УБМ1/УБМ2)
