   F-15C/D Eagle

Разработчик: McDonnell Douglas
Страна: США
Первый полет: 1979
Тип: Тактический истребитель
  ЛТХ     Доп. информация



К 1976 году уже были проработаны и согласованы с ВВС основные направления дальнейшего развития самолета. Так, модернизированный вариант F-15C и его двухместный аналог F-15D должны были получить новое вооружение, в первую очередь - ракеты средней дальности AIM-120 AMRAAM с активной радиолокационной головкой самонаведения на конечном участке траектории и инерциальным наведением с радиокоррекцией на маршевом участке. Максимальная дальность стрельбы новыми ракетами должна была составлять 50 км. F-15C/D появился в 1979г. Он отличался усовершенствованным БРЭО, усиленной конструкцией воздухозаборников и других элементов планера, а также увеличенной емкостью внутренних топливных баков и наличием узлов крепления подвесных несбрасываемых конформных баков. В то же время, работы над AIM-120 затянулись, и F-15C/D начали оснащать новыми ракетами лишь с весны 1991 г. А до этого основу вооружения истребителя составляли модернизированные УР с полуактивной радиолокационной системой самонаведения AIM-7M «Спарроу», способные поражать воздушные цели на дистанции до 45 км.

На конформных баках следует остановиться подробнее. Требования увеличения дальности полета всегда стояли на одном из первых мест при модернизации боевых авиационных комплексов. Поэтому уже в первой половине 1970-х гг. «Макдоннелл Дуглас» приступила к разработке для F-15 быстросъемных подвесных конформных контейнеров FAST PACK (Fuel and Sensor Tactical PACK). Два контейнера (в сумме - на 4265 кг топлива), имевшие длину 9,90 м, максимальную высоту 0,92 м и ширину 0,61 м, крепились к бортам фюзеляжа под крылом. По расчетам, их применение увеличивало боевой радиус действия истребителя на 71% - до 2100 км. При этом расчетная перегоночная дальность достигала 6300 км. Контейнеры FAST PACK имели полумонококовую конструкцию из алюминиевых сплавов. По замыслу создателей этих необычных агрегатов, они должны были значительно расширить круг боевых задач, решаемых F-15. В частности, на держателях, расположенных вдоль контейнеров, могли подвешивать шесть авиабомб типа Мк.82 (калибром 450 кг). Кроме того, прорабатывалась возможность размещения в переднем отсеке одного из контейнеров различного разведывательного или навигационного оборудования, а также систем радиоэлектронного противодействия (РЭП). В них мог находиться и водо-спиртовой раствор для охлаждения воздуха на входе в компрессор двигателя, использование которого обеспечивало кратковременное увеличение тяги ТРДДФ, а также вспомогательные ЖРД AR2-3A (2x2700 кгс). Как утверждалось, включение этих двигателей позволяло F-15 выполнить сверхзвуковой «бросок» на высоте до 23 км.

Создание контейнеров (от начала проектирования до начала летных испытаний) заняло всего 139 дней 27 июля 1979 г оснащенный ими самолет поднялся в свой первый полет, а месяц спустя опытный F-15 с контейнерами FAST PACK совершил беспосадочный перелет в Англию на авиационную выставку в Фарнборо, покрыв 4800 км за 4 ч 59 мин (при этом взлетная масса истребителя составила 30200 кг) В ходе летных испытаний с контейнерами F-15 достиг скорости, соответствующей М=2, и совершал маневры с перегрузкой, равной 5g При этом управляемость истребителя, по утверждению представителей ВВС США, «изменилась незначительно» Однако, насколько можно судить по имеющейся у автора информации, контейнеры FAST PACK нашли ограниченное применение на самолетах F-15C/D - очевидно, сказалось ухудшение характеристик оснащенного ими истребителя на сверхзвуковых режимах полета Штатно их начали устанавливать лишь на многофункциональных истребителях F-15E Нереализованными остались разведывательные и «ракетный» варианты комплектации FAST PACK.

Летные испытания и эксплуатация первых партий F-15A/B в строевых частях выявили ряд недостатков самолета. В частности, слабость конструкции регулируемых воздухозаборников, что обусловило ограничения перегрузки при маневрировании на малых высотах. Возникла необходимость доработки уже построенных самолетов и дальнейшего совершенствования конструкции. Начатый таким образом процесс уже не прекращался никогда. Так, в 1984 г. ВВС США выдали фирме «Макдоннелл Дуглас» контракт стоимостью 155,1 млн. долл., предусматривающий в рамках программы MSIP дальнейшее усиление конструкции планера, обеспечивающее выполнение маневров с перегрузкой 9g вместо 7g у серийных истребителей F-15A/B/C/D, а также усиление шасси, что позволяло повысить максимальную взлетную массу с 30850 до 36300 кг. Кроме того, на самолет устанавливалась новая БЦВМ, программируемая система управления вооружением с цветным дисплеем, модернизированная система РЭП, а также устройство предупреждения о применении противником средств радиоэлектронной борьбы. Первый полет модернизированного по программе MSIP истребителя F-15C состоялся 20 июня 1985 г.

Недавно начала реализовываться новая программа поэтапного усовершенствования истребителей F-15C/D. Эти машины стали оснащать двумя современными многофункциональными кабинными индикаторами и системой автоматизированного обмена информацией Link 16. Это позволит летчикам «Иглов» значительно более эффективно взаимодействовать с самолетами ДРЛО, наземными центрами управления, а также между собой. Сообщалось о планах установить эту аппаратуру и на 100 старых самолетов F-15А/В, входящих в состав Национальной гвардии, а также на многофункциональные истребители F-15E.

В 1993 г. состоялся ответный визит в Липецк группы из 1-го TFW. Интерес представляет оценка, которую дали F-15 российские летчики, получившие возможность пилотировать «Игл» в Америке и у себя на родине. Вот мнение генерала А.Харчевского. «F-15 - хорошо управляемая машина с отличным обзором, не имеющая ограничений по штопору. Когда ее пытаешься заставить штопорить из различных положений, самолет лишь водит носом из стороны в сторону, не желая начинать вращение. В ходе маневрирования «Игл» выходит на углы атаки до 25 °, сохраняя управляемость. Управление самолетом мягкое, машина отлично слушается рулей, усилия на ручке значительно меньше, чем у Су-27. Однако аэродинамика F-15 менее совершенна, чему «Сухого»: он медленнее разгоняется в ходе маневрирования и быстрее тормозится. В то же время, на прямой разгонные характеристики обоих истребителей примерно равны. Срыв на F-15 начинается несколько раньше, чем на Су-21. Об его приближении можно судить, в частности, по усиливающемуся шуму в кабине. Взлет F-15 медленнее, чем у «Сухого» (при групповом взлете четверки, состоящей из двух Су-27УБ и двух F-15, российские машины для того, чтобы выдержать строй, были вынуждены выключить форсаж, тогда как американцы взлетали на полном форсаже). Минимальная скорость F-15 -210 км/ч. Это значительно больше, чему Су-21 и МиГ-29. Однако эффективность иельноповоротного стабилизатора «Игла» сохраняется при пробеге на скорости до 100 км/ч. Радиус виража F-15 больше, чем у Су-27». В целом, по мнению Харчевско-го, «Игл» по маневренным характеристикам уступает Су-27 и МиГ-29 По оценке другого летчика ЦБПиПЛС, маневренные возможности «Игла» более всего соответствуют аналогичным возможностям самолета МиГ-23ЩЦ. По мнению летчиков липецкого центра, двигатели F100-PW-200, установленные на F-15C/D, обладают худшей приемистостью по сравнению с АЛ-31Ф Косвенно это проявилось и во время полетов в Лэнгли: сидевший в передней кабине F-15D м-р Карабасов обратил внимание на то, что американский летчик слишком резко работает РУДом. Ручка управления двигателями F-15 не имеет фиксаторов, что также, по российским меркам, не совсем удобно. Кабину американского истребителя, имеющую темно-коричневую, почти черную окраску приборной доски и панелей, с маленькими, трудночитаемыми индикаторами приборов, даже деликатный Харчевский назвал «ужасной», не говоря уже о более категоричном Карабасове. Жестким и неудобным показалось и катапультное кресло Впрочем, восприятие кабины незнакомого самолета российскими летчиками неизбежно было весьма субъективным, они просто не привыкли к малоформатным индикаторам, внедренным на американских истребителях еще в 1950-е гг Можно допустить, что и жесткое кресло «Игла» позволяет лучше ощущать самолет: известно, что основным органом восприятия пространственного положения летательного аппарата как раз является зад пилота.

Но вовсе неожиданным и необъяснимым показалось российским летчикам отсутствие системы притяга ремня на катапультном кресле F-15 (как, впрочем, и других истребителях ВВС США). Во время пилотирования Караба-сов вывел свой «Игл» на отрицательную перегрузку и наблюдал, как «всплыл» американец в передней кабине (бедняга не ожидал такого маневра и не затянул поясной ремень, фиксирующий летчика в кресле). В то же время обзор из кабины американского истребителя оказался просто великолепным как вперед, так и назад. Было отмечено, что предполетная подготовка F-15 более продолжительная, чем у Су-27, и требует большего числа операций.

Существенно уступает F-15 «Сухому» и по такому важнейшему показателю, как практическая дальность. Во время возвращения на родину россиян над территорией США сопровождали F-15C. Их экипажи очень волновал встречный ветер на трассе, хотя каждый «Игл» нес по три ПТБ.

Значительно труднее, чем летные и эксплуатационные характеристики, сравнить возможности БРЭО F-15 и Су-27, т.к. во время полетов в Лэнгли и Липецке электроника самолетов почти не использовалась. Однако к безусловному преимуществу Су-27 перед «Иглом» (отмечаемому и американцами) следует отнести наличие на борту, помимо РЛС, оптико-локационного прицельного комплекса, а также системы нашлемного прицеливания.

При минимальной нагрузке на внешних узлах подвески допускалась эксплуатация F-15 с грунтовых ВПП, имеющих прочность порядка 12-14 кгс/см2, однако на практике «Иглы» использовали лишь бетонированные полосы. Интересно, что, когда в 1993 г. готовился визит F-15 в Россию, возник показательный казус. Прибывшие в Липецк для подготовки прилета своих истребителей американцы пришли в ужас от местной ВПП, считавшейся по российским меркам вполне благополучной, и заявили, что с нее на F-15 летать просто невозможно. В конечном итоге перелет все же состоялся, однако американцы рулили, взлетали и садились крайне осторожно.

Значительным шагом в развитии F-15 стал многофункциональный «Страйк Игл», который на многие годы опередил появление аналогичных вариантов Су-27. Фактически сегодня на родине «Сухого» в строевой эксплуатации находятся лишь истребители и учебно-боевые машины этого семейства, а многофункциональные Су-ЗОМКИ с конца 1990-х гг. стали поступать только в ВВС Индии. В Штатах первая строевая часть (4-е тактическое авиакрыло, дислоцированное на авиабазе Джонсон, Северная Каролина) получила F-15E в октябре-декабре 1988 г. В дальнейшем машинами этого типа были вооружены 57-е (Неллис, шт. Невада), 3-е (Элмендорф, шт. Аляска), 366-е (Монтэйн Хом, шт. Айдахо) и 48-е (Лэй-кенхез, Великобритания) авиакрылья.

Опыт эксплуатации новых самолетов показал, что нагрузка на экипаж при полетах на предельно малой высоте и в сложных метеоусловиях, несмотря на высокий уровень автоматизации и предельно современное информационно-управляющее поле кабины, оказалась все же довольно высокой, в связи с чем потребовалось усилить подготовку летчиков и операторов F-15E. Экипажам доставляют неприятности и цветные индикаторы, изображение на которых засвечивалось при попадании прямых солнечных лучей.

F-15C стал одной из «звезд» войны 1991 г. в Персидском заливе. 120 истребителей этого типа ВВС США и Саудовской Аравии совершили во время «Бури в пустыне» более 5900 вылетов и сбили 37 из 39 самолетов, потерянных (по данным союзников) Ираком в воздушных боях. Из них американские «Иглы» уничтожили 35 машин («Мираж» F.1, МиГ-23, МиГ-25, Су-22 и Су-25), а еще два «Миража» F.1 сбил в одном бою летчик Саудовской Аравии. «Иглам» доводилось выполнять длительные патрулирования продолжительностью по 6-8 ч, неоднократно дозаправляясь от танкеров КС-135. Все сбитые ими самолеты были поражены УР «Сайдуиндер» и «Спарроу», в ходе перехватов по командам с самолетов ДРЛО.

Появлявшиеся в западной печати воспоминания летчиков «Иглов» написаны с характерной ковбойской лихостью. Вот типичный пример. Говорит пилот F-15C к-н 68-го TFS Энтони Щейви (Anthony Schiavi): «Шел девятый день войны, и мы воевали хорошо. Главной нашей работой была защита от угрозы с воздуха самолетов Е-ЗВ/С Sentry системы AWACS. В воздухе постоянно находились три AWACSa: на востоке, в центре и на западе, вместе они контролировали все воздушное пространство. К тому периоду войны угроза с воздуха стала меньше, и в наших действиях появилось больше гибкости. Представьте, что вы выполняете обычный патрульный полет и по радио получаете команду: «Эй, мы планируем удар F-111, не хотели бы вы расчистить им воздушное пространство?» Даже в обычном патрульном полете могут быть приключения.

Мы как раз находились в патруле, только что снизились к танкеру для первой дозаправки. Мы были недалеко от иорданской границы, в 80-90 милях от иракских аэродромов, обозначенных Н2 и H3. К танкеру мы подлетели вчетвером. Моя пара дозаправилась второй. Как только мы отошли от танкера, AWACS сообщил: «С Н2 взлетела целая группа бандитов, направляется на северо-восток». В этот момент наш командир капитан (Rhory) Draeger спросил разрешения атаковать их. AWACS разрешил. Мы вчетвером развернулись на северо-восток, чтобы перехватить этих парней. Огневая мощь «Иглов» ужасна. Когда четыре F-15 приближаются к кому-либо, у него нет шансов спастись.

Находясь в ста милях от иракцев, мы летели так быстро, как только могли с нашими тремя подвесными баками. Вначале я думал: «У нас не хватит горючего перехватить их. Мы слишком медленно сближаемся». Приблизившись на 80 миль, мы уже были у точки, где должны были повернуть, чтобы не попасть в зону, насыщенную средствами ПВО. Но тут мы получили сообщение, что с Н2 взлетели еще 4 иракца. Мы как раз занимали удачное положение, чтобы атаковать их. Начав разворот на них, мы опасались, что первая группа может развернуться на нас и мы окажемся между двумя группами иракцев. Мы надеялись, что AWACS предупредит нас, но операторы сказали, что первая группа ушла слишком далеко и они потеряли ее из виду. Вторая группа состояла из МиГ-23. Они летели на малой высоте, ниже 1000 футов. Но наши радары засекли их на дистанции 80 миль. По неизвестной причине один из них резко развернулся и позже приземлился на Н2, возможно, по техническим причинам. Но три продолжали полет, и мы их видели на экранах. Это было весело. Все, как на учениях. Три прекрасные метки, которые идут в стандартном строю, характерном для советских летчиков.

Дистанция сократилась до 30 миль. Мы сбросили крыльевые баки, оставив подфюзе-ляжные, и перешли в снижение с высоты 20000 футов со скоростью М=1,1. Погода была облачной, земли мы не видели. Когда мы приблизились на 20 миль, капитанДрэгерраспределил цели: он атакует ведущего, я - северо-западного ведомого, двое оставшихся -южного. Теперь мы должны были выполнить захват каждый своей цели и выстрелить. Капитан выстрелил первым. Я видел, как сошла его ракета. Я выстрелил следующим, через пару секунд после него. Поскольку вторая пара летела несколько позади нас, пуск третьей ракеты состоялся еще через несколько секунд.

Пробив облака, я увидел, как ракета капитана поразила свою цель. Она взорвалась справа и сзади МиГа, который летел так низко, что я видел пылевой след за ним. МиГ загорелся, но не падал.Дрэгер собрался стрелять «Сайдуиндером» с тепловой головкой, но прежде чем он успел сделать это, иракский самолет превратился в большой огненный шар. Я был так захвачен видением всего этого, что совсем забыл про мою ракету. После первого взрыва два оставшихся МиГа сделали резкий правый разворот на нас. Но что бы они ни делали - было уже поздно. Моя ракета настигла второй МиГ. Еще через несколько секунд взорвался третий. Удовлетворенные увиденным, мы стали набирать высоту, уходя подальше от угрозы с земли.»

F-15C были наиболее мощными истребителями НАТО, принимавшими участие в боевых действиях на Балканах в 1999 г. На них возлагалось, в частности, эскортирование бомбардировщиков стратегической авиации США, а также обеспечение ПВО в зоне боевых действий. Один из первых результативных воздушных боев с участием «Иглов» произошел вечером 26 марта над северо-востоком Боснии, когда пара F-15С из 48-го ИАКР по командам с борта самолета ДРЛО Е-3 «Сентри» была наведена на группу сербских самолетов, углубившуюся на 8 км в боснийское воздушное пространство. Американское командование объявило тогда об уничтожении двух МиГ-29, один из которых «упал на территорию Боснии, однако сербскому летчику удалось катапультироваться и скрыться от преследования». В свою очередь, югославы сообщили о том, что они сбили два F-15 и сами «боевых потерь не понеслш.

Некоторую ясность внесли кадры телевизионной хроники: сначала западные телекомпании показали обломки «сербского» самолета, которые удалось заснять уже поздно ночью. Однако при ближайшем рассмотрении на одном из относительно хорошо сохранившихся участков обшивки якобы «МиГа» были обнаружены трафареты на английском языке, что однозначно свидетельствовало о НАТОвском происхождении сбитой машины. Несколько позже, уже под утро, удалось предъявить прессе другие обломки, в которых однозначно угадывался МиГ-29. «Распластанный» на земле самолет сохранился относительно хорошо, даже ракеты Р-27Р1 остались на узлах внешней подвески. Приблизительно в то же время по ведущим телеканалам мира прошли кадры хроники: подбитый F-15 из последних сил «тянет» под прикрытием другого истребителя над Адриатикой, оставляя за собой белый шлейф.








 ЛТХ:
Модификация   F-15C
Размах крыла, м   13.05
Длина самолета, м   1905
Высота самолета, м   5.63
Площадь крыла, м2   56.6
Масса, кг
  пустого самолета   12800
  нормальная взлетная   20240
  максимальная взлетная   30844
Тип двигателя   2 ТРД Pratt Whitney F100-PW-220
Тяга, кН
  форсированная   2 х 104,3
  нефорсированная   2 х 63,9
Максимальная скорость, км/ч.
  у земли   1490
  на большой высоте   2655
Практический потолок, м   18300
Практическая дальность, км.
  без ПТБ, со стандартным вооружением   1900
  перегоночная с тремя ПТБ   4630
Максимальная скороподъемность, м/мин   15240
Макс. эксплуатационная перегрузка   9,0
Экипаж, чел   1
Вооружение:   шестиствольная 20- мм пушка General Electric М61А1 Vulcan (940 снарядов),
 Боевая нагрузка - 10705 кг на 9 узлах подвески:
 4 УР AIM-9L/V Сайдуиндер , 4 УР AIM-7F/M Спэрроу или до 8 УР средней дальности AIM-120 AMRAAM
 4 6 УР класса воздух-поверхность AGM-65 Maveric.
 контейнеры с 30-мм пушками,
 УАБ AGM-130, ПРЛУР AGM-88 HARM.
 Бомбы обычные и управляемые, ПУ НУР


 Доп. информация :


  Чертеж "McDonnell Douglas F-15 Eagle (1)"
  Чертеж "McDonnell Douglas F-15 Eagle (2)"
  Чертеж "McDonnell Douglas F-15 Eagle"
  Фотографии:

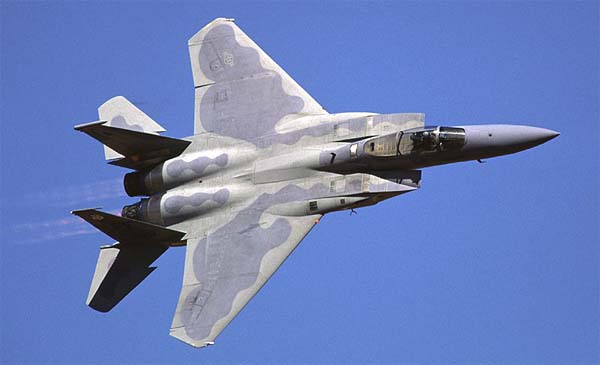

 F-15C
 F-15C
 F-15C
 F-15C
 Пуск AIM-7 с F-15C
 F-15C
 F-15D   © Ian Nightingale
 F-15D
 F-15D ВВС Израиля  © Piotr Biskupski
 РЛС APG-63
 Кабина пилота F-15C

 Схемы:

 F-15C

 Варианты окраски:

 F-15 ВВС США
 F-15 ВВС Саудовской Аравии







Список источников:

Авиация и Время. Владимир Ильин. Крылатый хищник с берегов Миссисипи
Крылья Родины. Владимир Ильин. Первый в четвертом поколении
Эдмунд Цихош. Сверхзвуковые самолеты
Виктор Шунков. Современная военная авиатехника
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
Squadron/Signal. Aircraft Number 24. Lou Drendel, Don Carson.  F-15 Eagle in Action
Squadron/Signal. Modern Military Aircraft. Lou Drendel. Eagle
Verlinden Publication. Lock On №4. McDonnell Douglas F-15 C/D Eagle
Joe Baugher. Encyclopedia of American Military Aircraft. McDonnell Douglas F-15 Eagle
USAF Museum. Aircraft Virtual Gallery.
McDonnell Douglas F-15A Eagle
FAQs.org.Greg Goebel.Air Vectors. The McDonnell Douglas F-15
