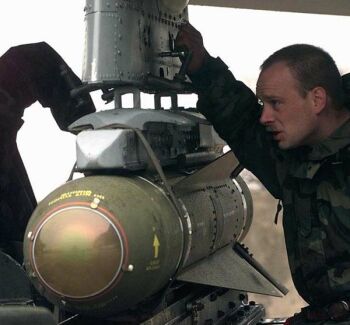

     AGM-65D Maverick

Страна: США
Тип: Тактическая ракета



"Maverick" AGM-65D - модификация тактической ракеты "Maverick" AGM-65A класса "воздух-поверхность", оснащенная тепловизионной головкой самонаведения. Разработана американской фирмой "Hughes Aircraft Co" и принята на вооружение в 1986 году. Ракета предназначена для поражения широкого спектра целей. Кроме бронированной техники с работающими или недавно выключенными двигателями, самолетов на аэродромах, которые являются достаточно мощными источниками тепла, управляемая ракета АGМ-65D также может применяться по искусственным сооружениям, контрастным в тепловом отношении относительно фона поверхности земли.

При создании ракеты AGM-65D преследовалась цель - преодолеть ограничения по боевому применению, свойственные ранним модификациям той же ракеты с телевизионной головкой самонаведения - AGM-65A и AGM-65B. Ракета АGМ-65D может применяться как днем, так и ночью в простых и сложных метеоусловиях, в том числе при наличии дымов и пыли над полем боя. Кроме того, при прочих равных условиях ее головка самонаведения может захватить цель на дальности 9-12 км, то есть почти в два раза большей, чем телевизионные головки управляемых ракет АGМ-65А и АGМ-65В. В зимнее время возможность ее применения снижается лишь на 10-12 %, а не на 70 %.

Все варианты ракеты "Maverick" имеют одинаковую нормальную самолетную аэродинамическую схему и оснащены 2-режимным твердотопливным двигателем ТХ-481. В стартовом режиме он развивает тягу 4540 кгс, а в маршевом - 990 кгс. Суммарный импульс тяги 6160 кг, время работы двигателя 3.5с.

Тепловизионная ГСН выполнена в виде съемного модуля, что дает возможность заменять ее головками других типов.

В состав координатора цели ГСН входят оптическая система и электронные компоненты для обработки инфракрасных (ИК) сигналов и выработки команд управления. Естественное тепловое излучение, создаваемое целью и окружающим фоном в ИК спектре, через входное окно объектива и отклоняющее зеркало оптической системы поступает на сканирующее устройство. Его внутренняя кольцевая поверхность образуется 20 узкими зеркальными пластинками, устанавливаемыми под различными углами друг к другу. Благодаря этому при вращении устройства со скоростью 60 об/мин происходит построчный просмотр поля зрения ГСН. Отражаемое зеркальными пластинками изображение попадает на решетку ИК детекторов, охлаждаемую до сверхнизких температур для достижения достаточной чувствительности ГСН. Видеосигналы, снимаемые с выхода решетки, вводятся в индикатор с растровой разверткой, который размещается в кабине самолета.
















Самолет-носитель
Скорость полета ракеты ,км/ч
Дальность полета, км
Дальность захвата цели ГСН, км
Длина ракеты, мм
Диаметр корпуса ракеты, мм
Размах крыльев , мм
Стартовый вес , кг
Вес боевой части, кг
Вес двигателя ТХ-481, кг
А-10, F-15E, F-16
1150
27
9-12
2490
304.8
711.2
218.25
135
47.20


Список источников:

Денис Евстафьев. AGM-65D
Directory of U.S. Military Rockets and Missiles
Jane's Defense Equipment
Federation of American Scientists. Conventional Weapons
