     ЗБ-500

Страна: Россия
Тип: Зажигательный бак



Зажигательные баки предназначены для нанесения ударов по скоплениям живой силы противника на суше и на водной поверхности, по целям укрытым густой растительностью, автоколоннам, позициям комплексов ПВО, слабо защищенным пунктам связи, в отдельных случаях по легковозгораемым зданиям и инженерным сооружениям, а так же по сельхозпосевам в сухое время года.

ЗБ-500 снаряжаются различными напалмовыми, метализированными, металлонаполненными и самовоспламеняющимися огнесмесями. Поражение живой силы этими ЗВ характеризуется следующими особенностями:

  • резкими болевыми ощущениями и тяжелым шоком;

  • глубокими ожогами кожных покровов и мышечных тканей;

  • угнетением центральной нервной системы, физическим бессилием и галлюцинациями;

  • отравлением окисью углерода;

  • понижением устойчивости организма к инфекционным заболеваниям.

Применение зажигательных веществ так же может приводить к уничтожению и выводу из строя оружия, боевой техники, запасов горючего, боеприпасов, продовольствия, а также приводить в негодность различные сооружения и объекты. В зоне применения напалмовых ЗВ при горении развивается температура 1000 √ 1100 С0, вызывающая обугливание обмундирования уже на расстоянии 10 м и ожог верхних дыхательных путей на удалении 100 - 120 м. Одновременное горение большого количества 3В, особенно на основе нефтепродуктов, на значительной площади приводит к уменьшению кислорода до 10% (при норме 19 - 21%) и увеличению концентрации окиси углерода (свыше 0,5%), что может привести также к поражению личного состава.
Таким образом, поражение 3В может наступать в результате:

  • непосредственного теплового воздействия 3В на живую силу и различные объекты;

  • косвенного воздействия при возникновении пожаров;

  • морально-психологического воздействия.

Металлизированные смеси (пирогели) применяются для увеличения самовоспламеняемости напалмов на влажных поверхностях и на снегу. Они получаются при добавлении к напалму порошкообразных или в виде стружек магния, а также уголя, асфальта, селитры и других веществ. Температура горения пирогелей достигает 1600 градусов. В отличие от обычных напалмов, пирогели тяжелее воды, горение их происходит всего лишь 1 - 3 минуты. При попадании пирогеля на человека он вызывает глубокие ожоги не только открытых участков тела, но и закрытых обмундированием, так как снять одежду за время горения пирогеля весьма трудно.

ЗБ-500 могут применяться со всех типов самолётов фронтовой авиации и вертолётов Ми-8, Ми-24, КА-29, КА-50/52. Подвешиваются наружно, симметрично, попарно. Бомбометание обычно происходит на высокой скорости (100-1200 км/ч) с малых высот (30-1000м), что увеличивает площадь поражения. Эти боеприпасы ограниченно применялись в Афганистане и Чечне для ╚выкуривания╩ противника из ╚зеленки╩.

ЗБ-500ШМ

Основные модификации ЗБ-500:

ЗБ-500/500Р √ зажигательные баки созданные в 1967 г, предназначены для поражения огнем деревянных строений городского и сельского типа, складов горючего и боеприпасов, железнодорожных станций с подвижным составом, боевой техники и живой силы в местах ее сосредоточения в сухое время года. Снаряжены напалмовой огнесмесью СКС (ЗБ-500) или АП-10 (ЗБ-500Р - резервного снаряжения). Огнесмесь СКС √ бензин Б-70, каучук синтетический СКС-30А, ксиленол и гидроперекись изопропилбензола, огнесмесь АП-10 √ бензин, порошок ОП-2 и ксиленол. Температура горения огнесмесей СКС/АП-10 - 1100-1300 / 1000-11000С. Время горения основной массы огнесмеси - 5 / 6-7 мин.

Зажигательные баки ЗБ-500 и ЗБ-500Р разрешается применять с наружных подвесок самолетов в следующих условиях:

  • с высот до 4000 м при истинной скорости полета до 1300 км/ч;

  • с высот до 4000-11000 м при истинной скорости полета до 1500 км/ч;

  • с высот более 11000 м при истинной скорости полета до 2000 км/ч;

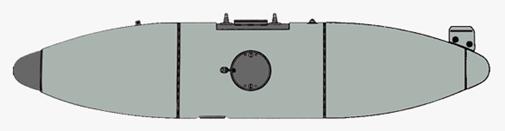

ЗБ-500

Зажигательный бак ЗБ-500АС/АСМ зажигательные баки аэродромного снаряжения, созданы в 1969г (ЗБ-500АС) и в 1981г (ЗБ-500АСМ) предназначены для поражения огнем деревянных строений городского и сельского типа, складов ГСМ и боеприпасов, железнодорожных станций с подвижным составом, боевой техники и живой силы в местах ее сосредоточения в сухое время года. Снаряжается напалмовой огнесмесью АБ-5 (ЗБ-500АС), температура горения огнесмеси - 1000-1100 0С, время горения основной массы огнесмеси - 6-7 мин.

Зажигательный бак ЗБ-500АС разрешается применять с наружных подвесок самолетов в следующих условиях:

  • с высот 50-1000 м при истинной скорости полета до 1050 км/ч;

  • с высот 1000-12000 м при истинной скорости полета до 1200 км/ч;

  • с высот более 12000 м при истинной скорости полета до 1500 км/ч;


ЗБ-500АС

ЗБ-500ГД (гидрореагирующего действия), модификация для поражения огнём живой силы на суше и водной поверхности, а так же лёгкой техники и строений с лёгкими перекрытиями в любое время года при температуре до -300С и снежном покрове до 10-15см. В результате взрыва бака образуются две зоны горения огнесмеси: зона сплошного факельного горения капель и мелких кусков и зона горения отдельных относительно крупных кусков. Общая площадь накрытия зоной сплошного огня и кусками огнесмеси на суше в летний
период составляет в среднем 1300-3900 м2, зимой - порядка 400-2100м2, а при применении на водной поверхности - около 650 м2. Применяется с высот 30-1000м, при скорости 100-1100км/ч. Снаряжается напалмовой огнесмесью ОНП-605.


ЗБ-500ГД

ЗБ-500РТ √ модификация с разделяемой на траектории падения БЧ, создана в 90-х гг. для разработанной системы свободнопадающих авиационно-бомбовых средств поражения (АБСП) блочно-модульного построения. После сброса, на траектории падения ЗБ разделяется на 3 модуля различного веса: в головном 94кг ЗВ, в центральном 136кг, в хвостовом 75 кг ЗВ. Это обеспечивает рациональное дробление и распределение огнесмеси на поверхности цели, площадь накрытия 4000 м2. Применяется с высот 30-1000м, при скорости 100-1200км/ч. Предназначен для поражения с самолетов и вертолетов термическим и зажигательным действием, живой силы на суше и водной поверхности, легковозгораемой техники (самолеты, автомашины) в любое время года, а также лесов и посевов в сухое время года. Тип взрывателей: в БЧ - встроенные ВУ, в баке √ дистанционный.

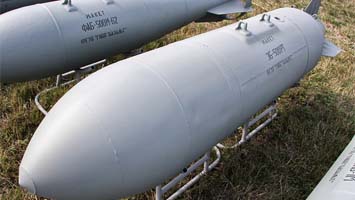

ЗБ-500РТ

ЗБ-500Ш, ЗБ-500ШМ √ штурмовая модификация с низким лобовым сопротивлением, для высокоскоростных носителей и ударов с малых и предельно малых высот (30-1000м), на скорости 450-1200км/ч. Предназначен для поражения огнем деревянных строений городского и сельского типа, складов горючего и боеприпасов, железнодорожных станций с подвижным составом, боевой техники и живой силы в местах ее сосредоточения в сухое время года. Снаряжаются металлонаполненной огнесмесью СПФМ (ЗБ-500Ш) или огнесмесью МПС-2Н (ЗБ-500ШМ), всепогодного действия и создающей на площади цели высокотемпературное тепловое поле. Эффективны при температуре до √300 и высоте снежного покрова до 15см.

ЗБ-500ШМ






Тип
Диаметр, мм
Длина, мм
Масса бака, кг
Масса огнесмеси, кг
Тип огнесмеси
ЗБ-500
500
2825
354
250
СКС
ЗБ-500Р
500
2860
354
250
АП-10
ЗБ-500АС
500
2802-2833
312-335
264-272
АБ-5
ЗБ-500ГД
500
2500
270-343
218-290
ОНП-605
ЗБ-500Ш
500
2503
275
220
СПФМ
ЗБ-500ШМ
500
2503
317,5
260
МПС-2Н
ЗБ-500РТ
500
2470
434
305



Список источников:
