     BLU-1/10/11/23/27/32

Страна: США
Тип: Зажигательные баки

Напалмовые бомбы (зажигательные баки) серии BLU состоят на вооружении ВВС США и других стран НАТО. Внешне они одинаковы, но имеют различные размеры и калибр. И при равном с бомбами калибре зажигательные баки имеют большие геометрические размеры и больший объём, но меньший вес. Предназначены они для поражения зажигательной смесью (напалмом) живой силы на суше и на водной поверхности, легковозгораемых строений, легкоуязвимой техники, а так же лесов и сельхозпосевов. При падении и веерообразном раскрытии зажигательного бака калибра 750 фнт., создаётся интенсивная зона огня на площади до 4000м2 (зона 90м на 45м).

Эффективность действия напалмовых смесей определяют количеством теплоты, переданной при горении поджигаемому материалу. Теплота горения большинства напалмовых смесей около 10 ккал/ г. Напалм легко воспламеняется, но медленно горит. В зависимости от рецептуры, метода применения и величи­ны сгустков время его горения составляет от 1 до 15 мин. Температура горения напалма лежит в пределах 8000-11000.При этом образуется значительное количество двуокиси углерода, оказывающей отравляющее действие на людей в укрытиях. Напалм беспощадно сжигает свои жертвы и смертельно отравляет тех, кто не успел сгореть. Так же оказывает сильнейшее морально-психологическое воздействие на человека, подавляя его способность к активному сопротивлению (т.к. всё живое боится огня).

В 1966г в США была принята на вооружение вязкая огнесмесь – напалм-В, которая обладает лучшими боевыми свойствами. Она хорошо воспламеняется и разжижается, прилипает к влажным поверхностям и легче воды. Напалм-В способен создавать высокотемпературный (до 12000С) очаг, длительностью горения 5-10мин. В качестве загустителя использован растворённый полистирол, обладающий высоким горючим и связующим свойством. Иногда в рецептуру напалма-В вводят белый фосфор, это делает смесь ещё более эффективной, а поражение ею чрезвычайно опасным.


Напалмовая бомба серии BLU: 1-головной обтекатель; 2-корпус; 3- ушки для подвески; 4- хвостовой обтекатель; 5- взрыватель FMU-7А/B; 6-воспламенитель AN-М23А1; 7-инициатор; 8-место установки инициатора

Все бомбы серии BLU имеют примерно аналогичное устройство. Сигарообразный корпус из тонколистового горючего металла. Воспламенитель AN-M23A1 пред­ставляет собой металлический цилиндр диаметром 98 мм и длиной 91 мм, закругленный с одной торцевой стороны и с резьбой на противо­положной стороне для установки в запальных стаканах головной и хвостовой частей бомбы. Переходная втулка для установки взрывателя распо­ложена в скругленном торце воспла­менителя. Внутренняя полость вос­пламенителя заполняется белым фосфором через горловину, закрыва­емую пробкой, на противоположной торцевой части. Вес белого фосфо­ра 0,57 кг, вес снаряженного воспла­менителя около 1,5 кг.

Взрыватель FMU-7 A/B ударного действия с электрическим взведени­ем. Время замедления взведения изме­няется от 0.3 до 1,1 с. Взрыватель уста­навливается в воспламенителе на резьбе.Электрическая знергия для взведения головного и хвостового взрывателей полается по гибким кабелям из термической электрической батареи инициатора, устанавливаемого в центральной секции корпуса бомбы.
Авиация США во Вьетнаме осуществляла бомбометание напалмовыми баками с малых высот, но на больших скоростях – 700-900км/ч. При этом использовались 2 способа. Первый - бомбометание на бреющем полёте с рикошетированием - так, чтобы поразить живую силу и технику, находящуюся вне укрытий. Выход на цель осуществляется на высоте 60м, а затем снижение и прицельное бомбометание с 15м. Второй способ - бомбометание с пологого снижения при угле пикирования 50-150. Снижение может сопровождаться ведением пушечного огня и стрельбой НАР.

Внезапное массированное применение в войне 1967г. авиацией Израиля напалмовых баков по находящимся на открытой местности живой силе, автомашинам, бронетехнике позволило нанести им значительные потери. До 75% общего числа потерь арабских войск составили поражённые напалмом.
В Южном Вьетнаме американцы развернули настоящую напалмовую войну. Около 40% авиабомб сброшенных на ДРВ, были снаряжены огнесмесями.
Изучая опыт использования данного оружия во Вьетнаме, американское командование пришло к выводу, что наибольшую эффективность оно обеспечивает при осуществлении «тактики выжженой земли», т.е. при нанесении массированных сосредоточенных ударов большими группами самолётов с малых высот для полного уничтожения войск, соооружений и растительности на значительных площадях.

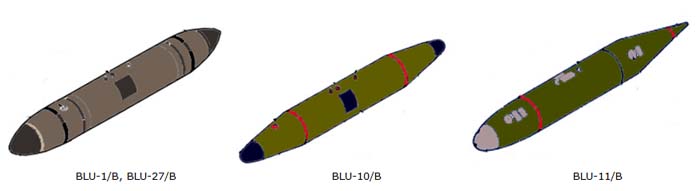

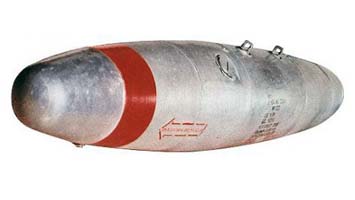

Основные типы ЗБ серии BLU: BLU-1/B – зажигательный бак 750фнт класса, заполненный 340-380л напалма. BLU-27/B – внешне подобна BLU-1/B, но заполнена тяжелой огнесмесью Napalm-B. BLU-10/B - зажигательный бак 250фнт класса, заполненный 125л напалма. BLU-11/B - зажигательный бак 500фнт класса, заполненный 245л напалма.


BLU-23/B - зажигательный бак 500фнт класса, заполненный 254л напалма. Эта бомба отлична от предыдущих т.к. могла оснащаться носовым обтекателем, а также комплектом хвостовых стабилизаторов. BLU-32/B – внешне бомба аналогична предыдущей, но заполнена тяжёлой огнесмесью Napalm-B.

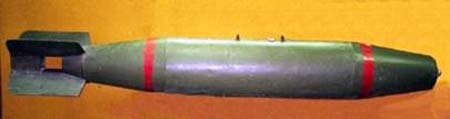

BLU-23/B, BLU-32/B




ТИП
Длина, м
Диаметр, мм
Калибр, фнт
Масса бака, кг
Вес огнесмеси, кг
Вид огнесмеси
BLU-1B
3.3
470
750
400
340
напалм
BLU-27B
3.3
470
750
400
380
напалм-В
BLU-11B
2.79
470
500
230
200
напалм
BLU-23
3.02
400
500
220
200
напалм
BLU-32
3.02
400
500
270
240
напалм-В
BLU-10
2.23
317
250
110
100
напалм
