   X-29

Разработчик: Grumman
Страна: США
Первый полет: 1984
Тип: Экспериментальный самолет
  ЛТХ     Доп. информация



С ростом скоростей в авиации вполне закономерным шагом явился переход от прямого крыла к стреловидному - это факт общеизвестный. Но как с аэродинамической, так и с компоновочной точки зрения гораздо более привлекательным решением представлялось применение крыла обратной стреловидности (КОС).

Известно, что на крыле прямой стреловидности набегающий поток стекает от корня к законцовке и образует два мощных вихря, сходящих оттуда. Сопротивление, создаваемое спутными вихрями, называется индуктивным. В случае применения КОС перетекание происходит в обратном направлении - от законцовки к фюзеляжу, спутные вихри, сходящие с крыла в районе стыка с фюзеляжем, имеют меньшую интенсивность, в результате чего индуктивное сопротивление ощутимо снижается. Кроме того, если в спутные вихри за КОС поместить небольшие поверхности аэродинамического управления, отклоняемые по закону элевонов, самолет сможет совершать гораздо более интенсивные эволюции.

Повышению маневренности способствует также и тот фактор, что самолет с КОС имеет значительно меньший запас статической устойчивости, так как аэродинамический фокус летательного аппарата с КОС гораздо проще совместить с его центром масс, нежели в случае применения крыла с прямой стреловидностью.

Еще одним преимуществом КОС является гораздо более равномерное распределение подъемной силы по размаху, что упрощает расчет крыла и способствует повышению аэродинамического качества и управляемости.

Компоновочное преимущество КОС при создании транспортных и пассажирских самолетов состоит в том, что массивный лонжерон крыла проходит далеко позади центра масс машины, где размещается бомбовая нагрузка или пассажирский салон.

Все это было известно ученым и конструкторам еще со времен Второй мировой войны. Почему же КОС было применено лишь на считанных образцах авиационной техники?

Дело в том, что у крыла обратной стреловидности есть один, но очень трудно преодолимый недостаток: оно является неустойчивой конструкцией с точки зрения сопромата. Под действием набегающего потока КОС стремится согнуться. Этот процесс называется аэродинамической дивергенцией. Бороться с дивергенцией КОС можно, лишь сделав конструкцию крыла абсолютно жесткой. А это, в свою очередь, влечет за собой резкий рост массы самолета.

В 1944 году в Германии был создан экспериментальный самолет ╚Юнкере╩ Ju-287 с КОС. Это был прототип тяжелого бомбардировщика. Из-за низкого приоритета программы и множества проблем, возникших в ходе реализации программы, Ju-287 так и не вышел из стадии прототипа.

После войны этот самолет испытывался у нас, в ЛИИ, но идея так и не получила логического развития.

В 1964 году в Германии на фирме ╚Ганза Флгагцойгбау╩ был построен административный двухдвигательный самолет с КОС HFB-320 ╚Ганза Джет╩, основной особенностью которого был просторный, высокий пассажирский салон. Лонжероны крыла размещались за его задней гермоперегородкой. ╚Ганза Джет╩ была построена малой серией.

В середине 1970-х годов благодаря достижениям в области материаловедения появилась возможность предотвращения дивергенции КОС при малых весовых затратах или вообще без дополнительного увеличения массы благодаря обеспечению требуемых аэроупругих характеристик крыла за счет использования композиционных материалов. В связи с этим за рубежом было вновь предпринято изучение возможностей КОС. В ходе предварительных исследований были подтверждены такие преимущества самолета-истребителя с КОС, как меньшее индуктивное сопротивление крыла и большее аэродинамическое качество самолета при маневрировании, меньшие скорость сваливания и посадочная  скорость, уменьшенная тенденция к кабрированию, хорошие противоштопорные характеристики, лучшая поперечная управляемость при больших углах атаки, большая свобода для конструктора при разработке компоновки самолета.

Отмечались и недостатки самолотов с КОС, такие как повышенное волновое сопротивление в сверхзвуковом полете, что не позволяет создать самолет с КОС, имеющим сверхзвуковую крейсерскую скорость полета, повышенная чувствительность к порывам ветра, большие изгибающие моменты в корне крыла при выполнении маневра с высокой перегрузкой, сложность правильного подбора формы сочленения крыла с фюзеляжем, неблагоприятное влияние КОС на хвостовое оперение, опасность возникновения связанных движений самолета по тангажу и изгибных колебаний крыла.

В США начиная с 1977 года проводился ряд исследований перспективных схем высокоманевренных боевых самолетов. Программа осуществлялась под руководством управления перспективных исследований министерства обороны (DARPA). Помимо аналитических исследований, фирмы ╚Грумман╩ и ╚Рокуэлл╩ в 1978- 1979 годах построили и испытали в аэродинамических трубах модели КОС, выполненные в крупных масштабах, близкие к реальным размерам. Эти продувки доказали практическую возможность создания композиционных конструкций, способных сопротивляться дивергенции.

В 1980 году фирмы ╚Грумман╩, ╚Рокуэлл╩ и ╚Дженерал Дайнэмикс╩ разработали проекты самолетов с КОС и для обоснования предложенных конфигураций выполнили испытания моделей самолетов в аэродинамических трубах. После рассмотрения представленных проектов управление DARPA выдало в декабре 1981 года фирме ╚Грумман╩ контракт стоимостью 80 млн. долларов на постройку двух экспериментальных самолетов Х-29А.

Самолет был построен с использованием аэродинамической схемы ╚утка╩, с КОС и цельноповоротным передним горизонтальным оперением (ПГО), аэродинамически взаимодействующим с крылом. Крыло имело сверхкритический профиль К Mod. 2, разработанный фирмой ╚Грумман╩. Удлинение крыла - 3,9, относительная толщина у корня - 6,2, на законцовках - 4,9%, угол поперечного V - нулевой. Передний лонжерон крыла был выполнен из титанового сплава с применением электронной сварки и расположен вдоль линии 15% хорд. Задний лонжерон, расположенный вдоль линии 70% хорд а также продольный и поперечный силовой набор изготовлены из алюминиевого сплава. Обшивка крыла выполнена из углепластика, максимальное число слоев которого составляло 156. По всему размаху крыла расположены трехсекционные двухсегментные зависающие элероны, обеспечивавшие ╚дискретное╩ изменение кривизны профиля.

Фюзеляж полумонококовой конструкции был выполнен из алюминиевых сплавов. Фонарь кабины открывался с помощью гидроцилиндров вверх-назад. Кабина летчика герметизирована, оснащена катапультным креслом Мартин-Бейкер GRQ7A. По бокам фюзеляжа начиная от корня крыла располагались наплывы, которые заканчиваются отклоняемыми щитками для управления вихрями, сходящими с крыла. Щитки также могут использоваться для облегчения отрыва носового колеса при разбеге, увеличения подъемной силы при заходе на посадку и вместе с ПГО и зависающими элеронами для балансировки самолета. ПГО и киль выполнены из алюминиевых сплавов.

С целью снижения стоимости на самолете использованы передняя стойка шасси и носовая часть фюзеляжа самолета Нортроп F-5A, основные стойки шасси, силовые приводы, аварийный генератор и топливные баки от самолета ╚Дженерал Дайнмикс╩ F-16, гидравлические фильтры от самолета ╚Грумман╩ Е-2С.

Шасси трехопорное, с одноколесными стойками оснащено масляно-пневматическими амортизаторами фирмы ╚Менаско╩, колесами и пневматиками фирмы ╚Гудрич╩. Все стойки убирались поворотом вперед.

Воздухозаборники самолета - боковые, плоские. Двигатель ╚Дженерал Электрик╩ P404-GE-400 имел двухвальную схему и степень двухкоптурности 0,34. Сопло - сходящееся - расходяло сверхзвуковую скорость истечения реактивной струи. Топливо размещалось в двух мягких баках в фюзеляже и в баках-отсеках в корневой части крыла. Самолет также оснащался ВСУ, которая обеспечивала привод аварийных генераторов и гидронасоса.

Нa X-29 была установлена цифровая электродистанционная система управления (ЭДСУ) с трехкратным резервированием фирмы ╚Ханиуэлл╩. Самолет изначально имел статически неустойчивую компоновку, что позволяло ему весьма интенсивно маневрировать. ЭДСУ обеспечивала искусственную устойчивость самолета, осуществляя согласованное отклонение ПГО, элеронов и фюзеляжных щитков.

Радиоэлектронное оборудование включало в себя пространственно-курсовую систему Литтон LR-80 и прочее навигационное оборудование, связную аппаратуру ╚Магнавокс╩ AN/ARC-164 дециметрового диапазона, систему опознавания ╚Теледайн╩ RT-1063B/APX-101V. На втором самолете была установлена инерциальная навигационная система.

Первый полет первого самолета состоялся 14 декабря 1984 года. Эта машина использовалась для первичной оценки летных и пилотажных характеристик самолета с КОС. Корреспонденты, широко освещавшие начало программы новой экспериментальной машины, были в восторге от необычного внешнего вида Х-29: привыкшим к виду реактивных самолетов с крылом прямой стреловидности дилетантам казалось, что мащина летит задом наперед. Максимальная интенсивность полетов первого самолета достигала четырех полетов в день; в среднем проводилось восемь полетов в месяц. В полете достигались угол атаки 22,5╟, скорость, соответствующая числу М = 1,47, максимальная высота 15 500 м, перегрузка 6,4 (80% расчетной максимальной эксплуатационной) при выполнении форсированных разворотов. Расчетными режимами являлись полеты со скоростью, соответствующей числам М = 0,9 и М= 1,2 на высоте 9145 м.

Испытания показали, что применение КОС может обеспечить улучшение на 20% характеристик самолета на околозвуковых скоростях (при М = 0,9). По заявлению летчика-испытателя Г. Уокера, объединение различных технических усовершенствований на самолете Х-29 привело к уменьшению на 35% лобового сопротивления при числе М = 0,9, аэродинамическое качество оказалось на некоторых режимах на 30 - 40% выше, чем у обычных американских истребителей с крылом прямой стреловидности. На дозвуковых скоростях характеристики были лучше на 15% в сравнении с прогнозировавшимися на основе продувок в трубах и расчетов на ЭВМ. Испытания показали, что КОС может выдерживать колоссальный скоростной напор без возникновения дивергенции.

Для обеспечения безопасности полета было предпринято снижение требований к пилотажным характеристикам самолета и разработана система управления полетом с большими запасами по расчетным критериям. В результате на начальном этапе испытаний комментарии летчиков были неблагоприятными: ╚Это истребитель с поведением в полете, как у бомбардировщика╩. Указывалось на несоразмерность усилий на ручке управления, требовались большие усилия и расходы ручки для выхода на большие углы и скорости тангажа. Реакция по тангажу была вялой с чрезмерным демпфированием и возможностью забросов, но реакция по крену оценивалась как плавная и предсказуемая. Правда, при выполнении боковых маневров отмечались забросы и по крену, тенденция к раскачке самолета летчиком.

Изменения, внесенные в программное обеспечение ЭДСУ, позволили снизить вдвое ход ручки в продольном направлении и уменьшить усилия на ручке по тангажу. В результате реакция самолета но тангажу значительно улучшилась: по отзывам Ч. Йигера, участвовавшего в программе Х-29, самолет стал больше похож на истребитель, не превосходный в пилотировании, но безусловно лучший, чем ранее. Доводка ЭДСУ оказалась одной из главных проблем и отняла много времени: ежегодно разрабатывалось в среднем 4 - 5 модификаций, внесение которых иногда приводило к большим перерывам в графике осуществления программы.

Осенью 1988 года первый самолет Х-29 прошел серию испытаний для оценки боевой маневренности в рамках программы ВВС, предусматривающей разработку базы данных, которая позволила бы количественно определять и сопоставлять параметры маневренности самолетов.

Второй самолет Х-29, впервые взлетевший 18 мая 1989 года, использовался для исследований границы маневренности при полете на больших углах атаки. На нем было достигнуто довольно высокое значение угла атаки - 67 1рад. Потенциальный заказчик - ВВС США - производил оценку пригодности схемы ╚утка╩ с КОС и схемы с тремя поверхностями управления по тангажу - ПГО, рулевыми поверхностями крыла и фюзеляжными щитками для военных самолетов. Оценивалась способность самолета с КОС достигать высокой угловой скорости разворота и эффективности управления по крену на больших углах атаки. Самолет сохранял хорошую управляемость на углах атаки до 45 град.

Высказывались предложения по применению первого самолета Х-29 для экспериментального исследования ламинарного обтекания КОС, установке на самолет осесимметричного сопла с управляемым вектором тяги, дооснащению его системой управления вихрями в носовой части и разработке усовершенствованных методов и алгоритмов управления полетом, но впоследствии от использования Х-29 для проведения указанных испытаний было решено отказаться. Эти исследования осуществлялись на других машинах (Х-31, модифицированных F-16, F-18 и F-15). Также не были реализованы высказывавшиеся одно время предположения о создании боевого самолета с КОС. Причины этого заключаются в том, что аэродинамические преимущества от использования КОС, с точки зрения американцев, оказались не столь высоки, как ожидалось - отмеченная выше положительная оценка самолета Х-29 летчиком-испытателем носила скорее всего рекламный характер. В то же время в ходе реализации программы отмечались большие трудности при разработке ЭДСУ для самолета с КОС из-за сложности устранения перекрестных связей при управлении. Наконец, за время разработки и испытаний Х-29 сменились и акценты в требованиях к новым боевым самолетам: на первый план вышли пониженная заметность боевого самолета и сверхзвуковая крейсерская скорость полета при сохранении достаточно большой максимальной скорости. При установке КОС максимальные скоростные качества ухудшаются из-за повышенного волнового сопротивления на сверхзвуке.

Все проблемы, связанные с противодействием дивергенции и сложностью законов управления, были успешно решены в девяностых годах в российском ОКБ им. П. О. Сухого, где был создан самолет С-37 ╚Беркут╩ с КОС и набором управляющих поверхностей, в целом схожим с Х-29. Но в отличие от чисто экспериментального американского летательного аппарата ╚Беркут╩ представляет собою ╚демонстратор технологии╩ для создания полноценной боевой машины.

Внешне два самолета Х-29 разнились минимально: носовая штанга второго самолета была оборудована тремя датчиками углов атаки, тогда как первый самолет имел только один датчик; выходное устройство системы кондиционирования кабины, расположенное сзади носового колеса, на втором самолете закрыто обтекателем; в нижней части киля второго самолета установлен противоштонорный парашют. Общая стоимость программы разработки и испытаний двух самолетов составила около 250 млн. долл. Программа испытаний первого самолета была завершена 2 декабря 1988 года после выполнения 254 полетов, второго самолета - 30 сентября 1991 года, после выполнения 120 полетов. Таким образом, общее число полетов обоих самолетов составило 374 - это больше, чем для любого другого американского экспериментального самолета серии ╚X╩. Оба самолета в настоящее время находятся на консервации в летно-исследовательском центре им. Драйдена.




 ЛТХ:
Модификация   X-29A
Размах крыла, м   8.29
Длина, м   16.44
Высота, м   4.36
Площадь крыла, м2   17.54
Масса, кг
  пустого самолета   6260
  нормальная взлетная   7848
  максимальная взлетная   8074
Тип двигателя   1 ТРДДФ General Electric F404-GE-400
Тяга , кгс   1 х 4800
Тяга на форсаже, кгс   1 х 7260
Максимальная скорость , км/ч   1932 (М=1.47)
Крейсерская скорость, км/ч   740
Продолжительность полета, ч   1
Практический потолок, м   16770
Экипаж   1


 Доп. информация :


  Фотографии:

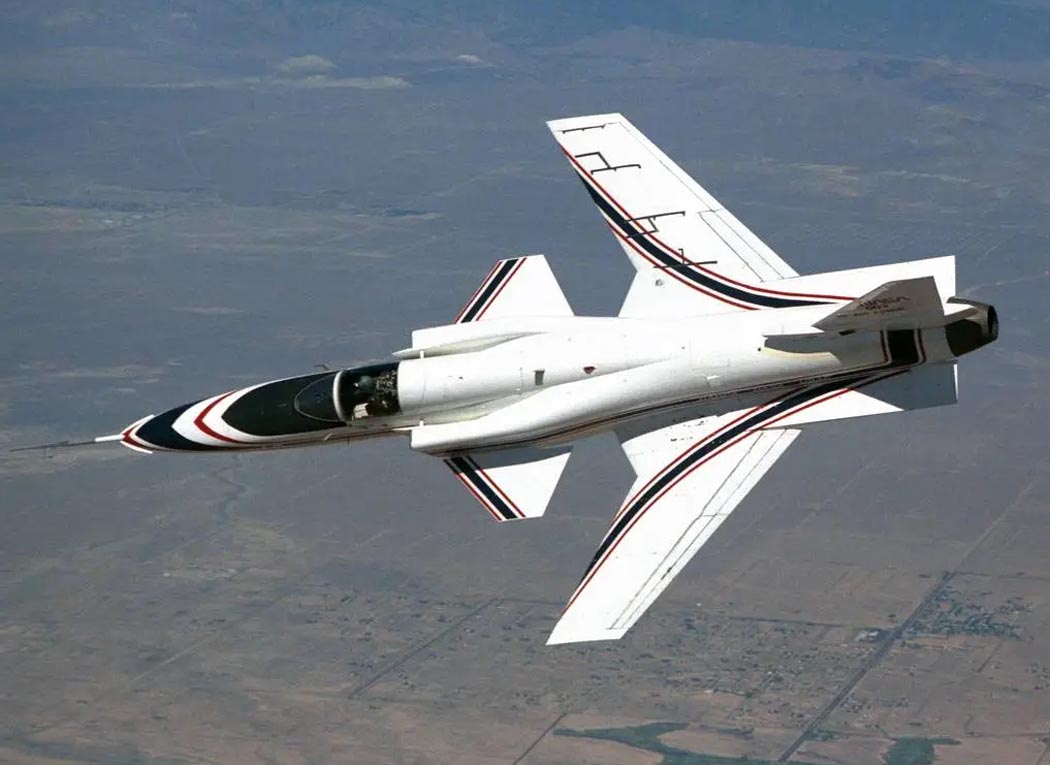

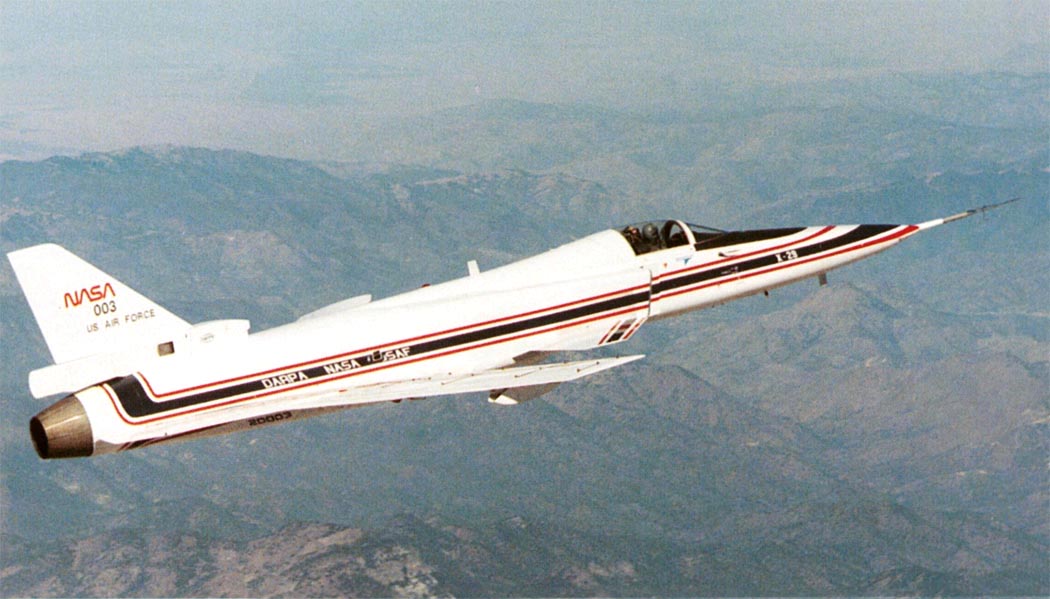

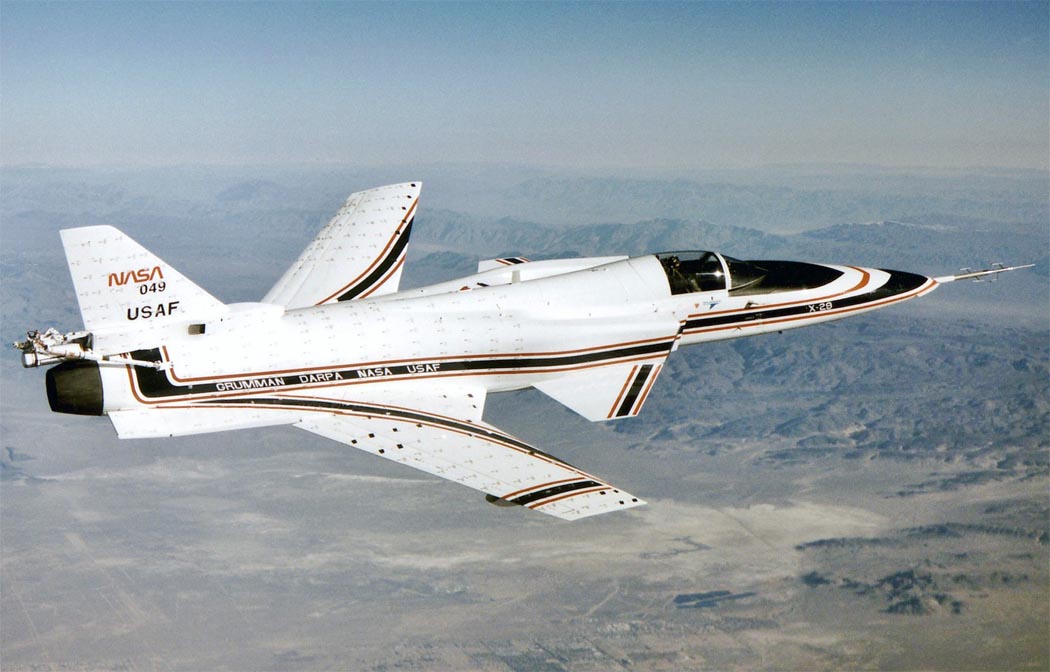

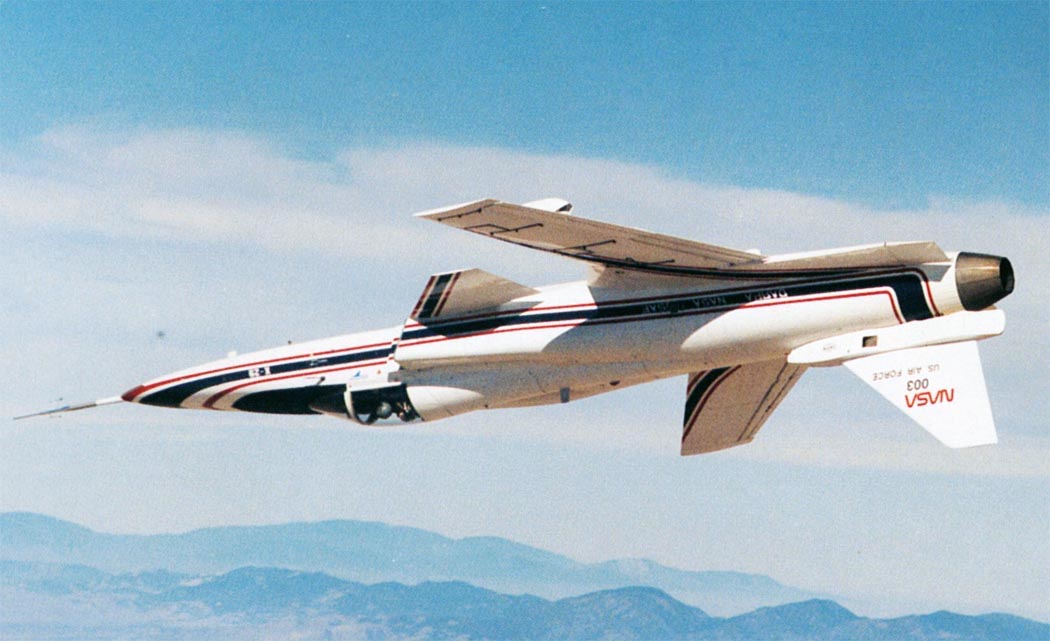

 X-29A

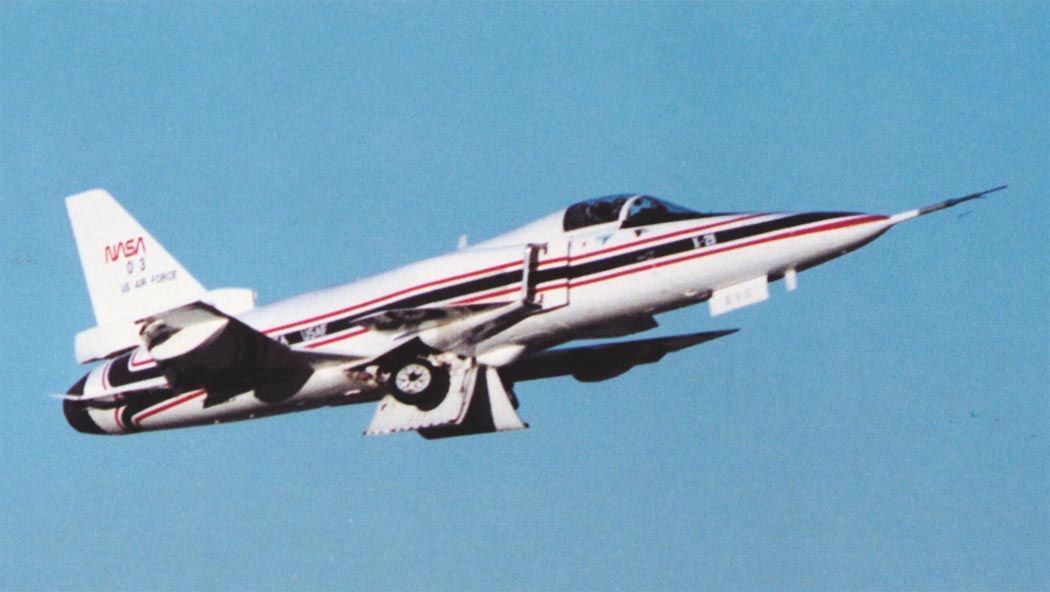

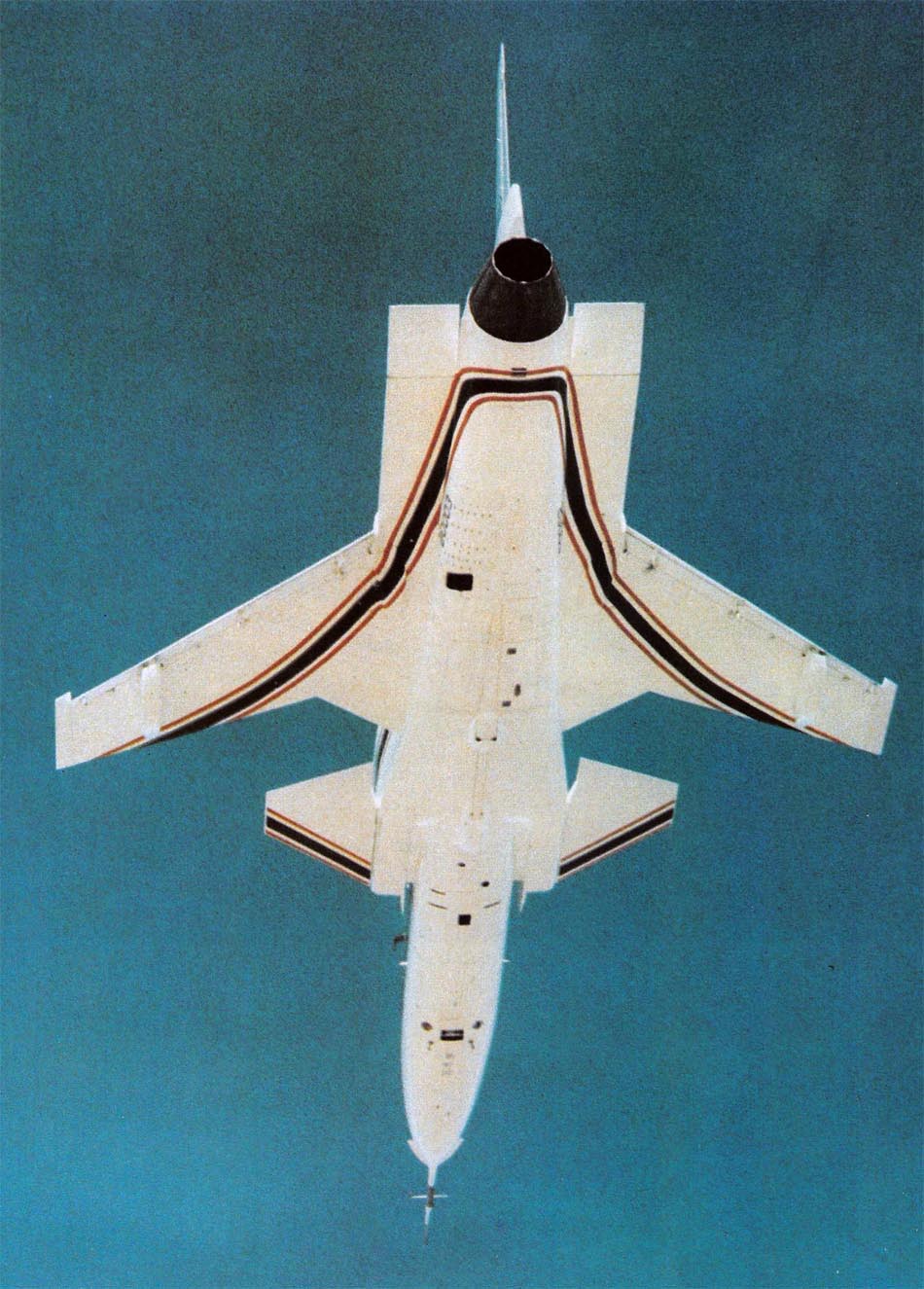

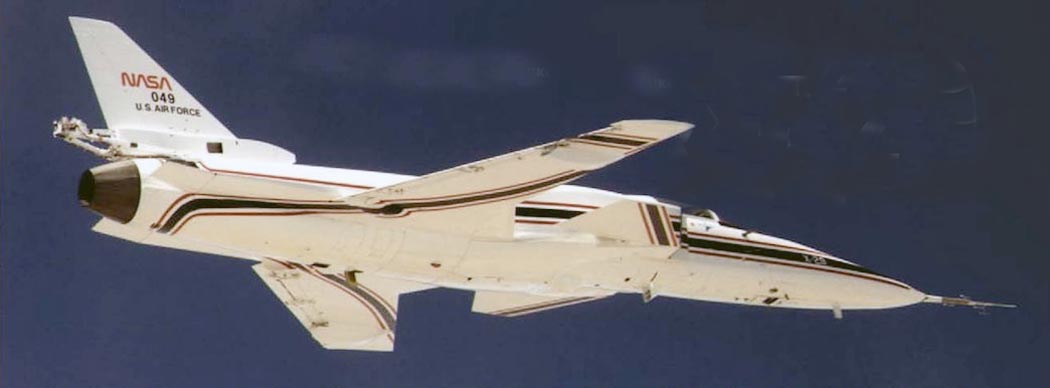

 X-29A

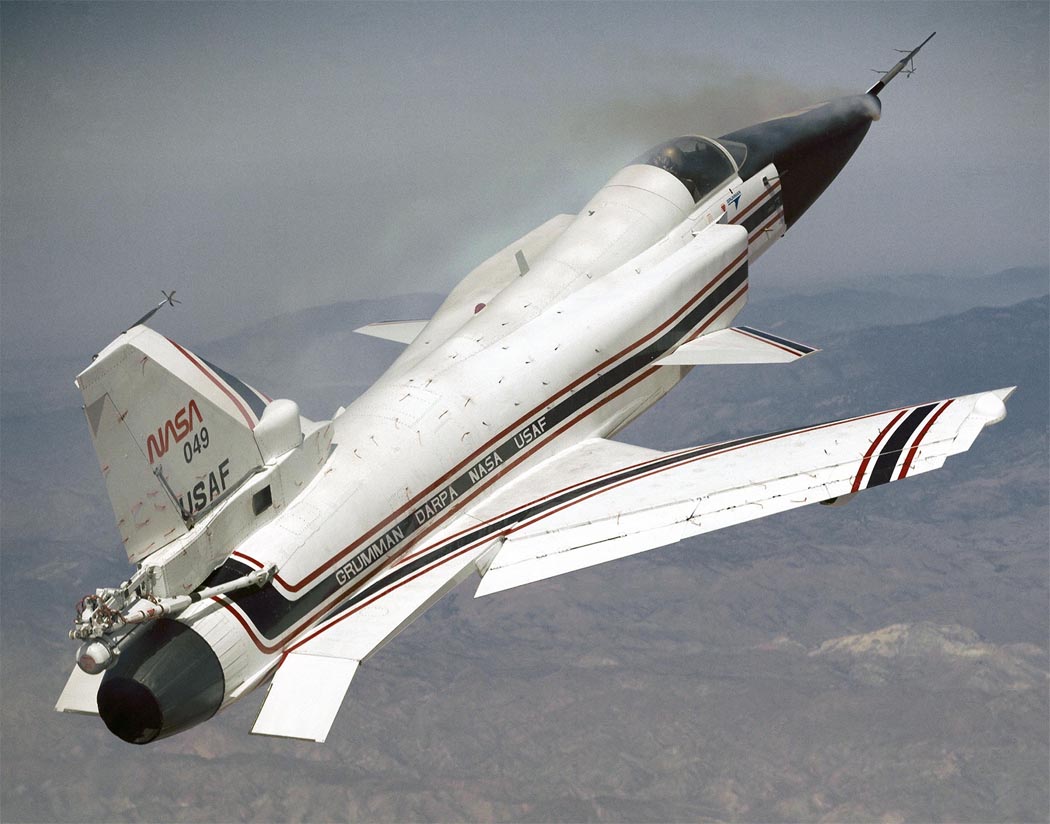

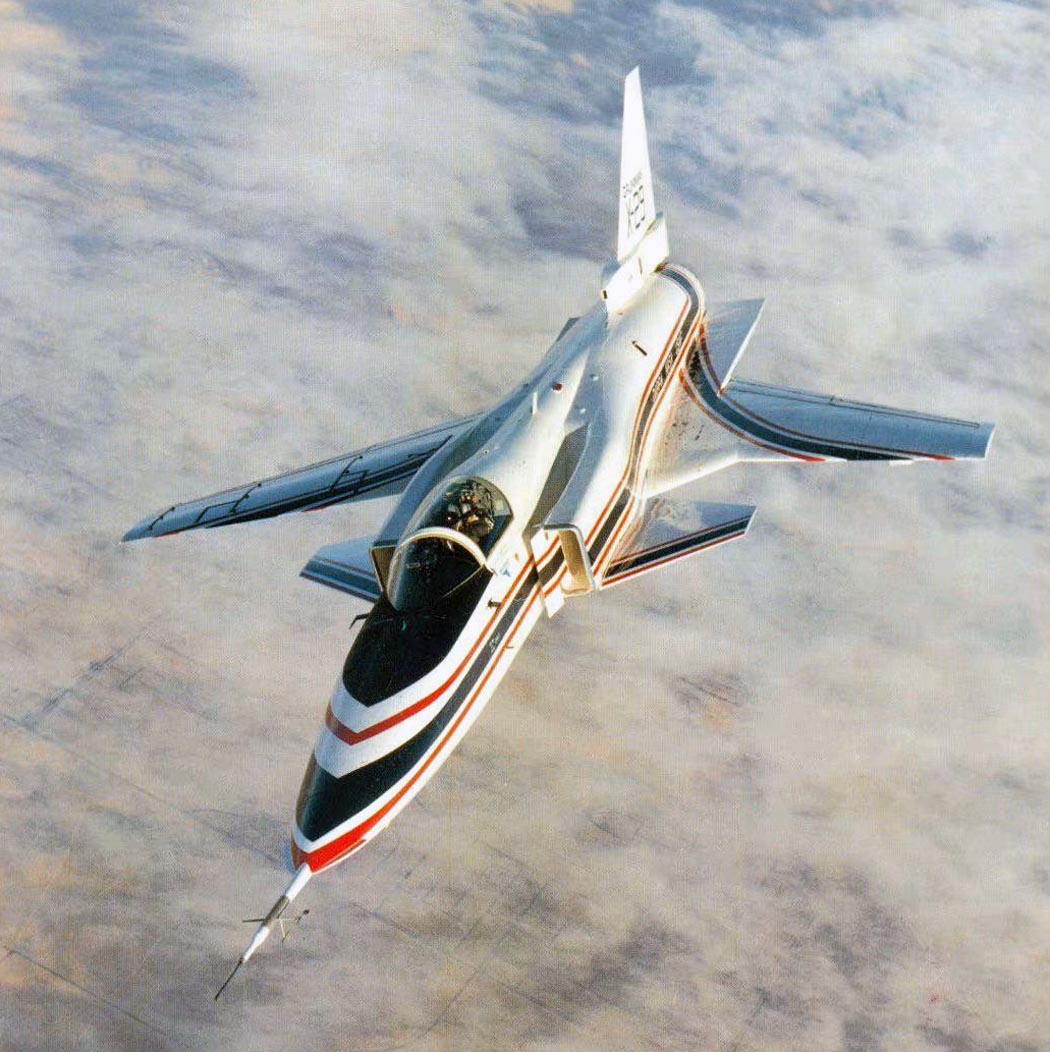

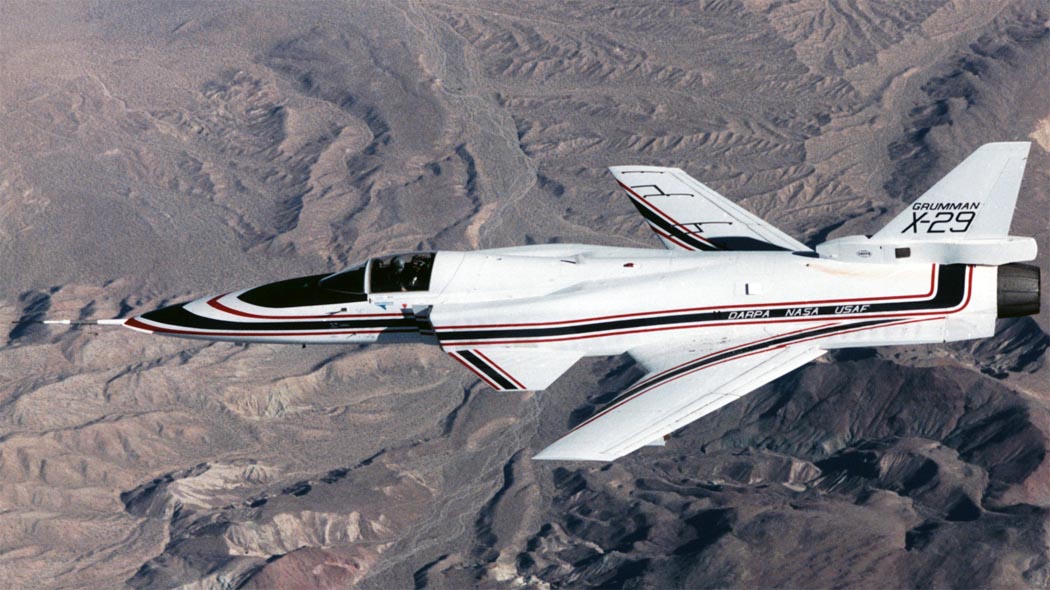

 X-29A

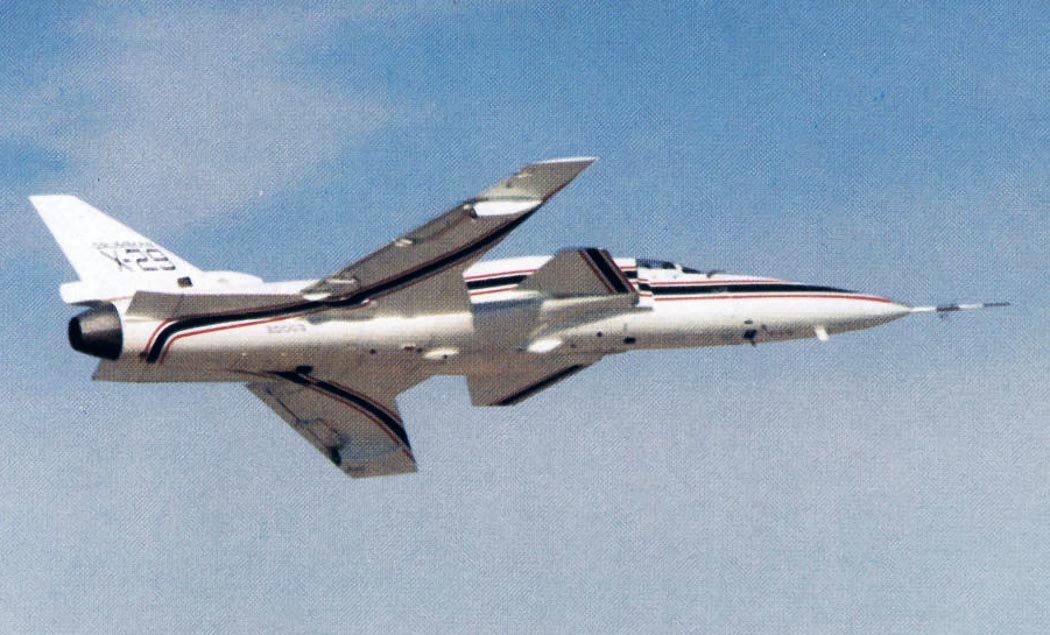

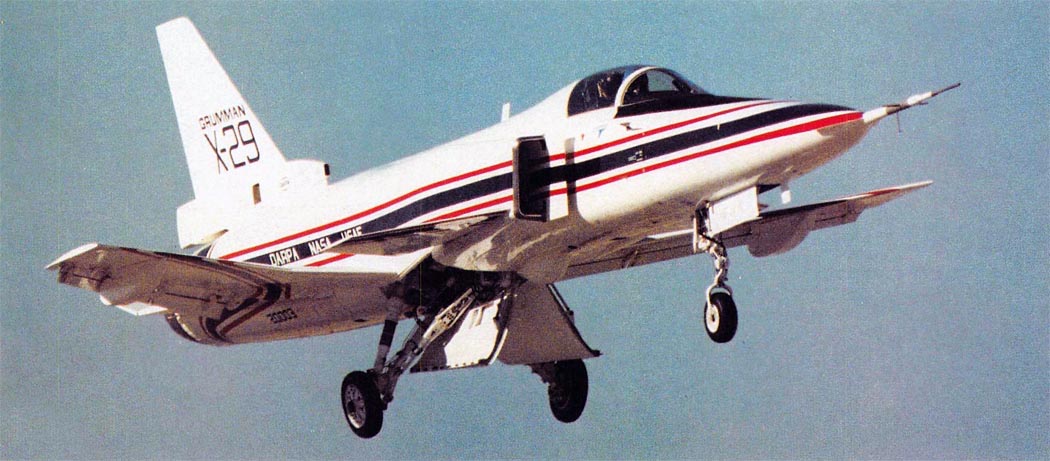

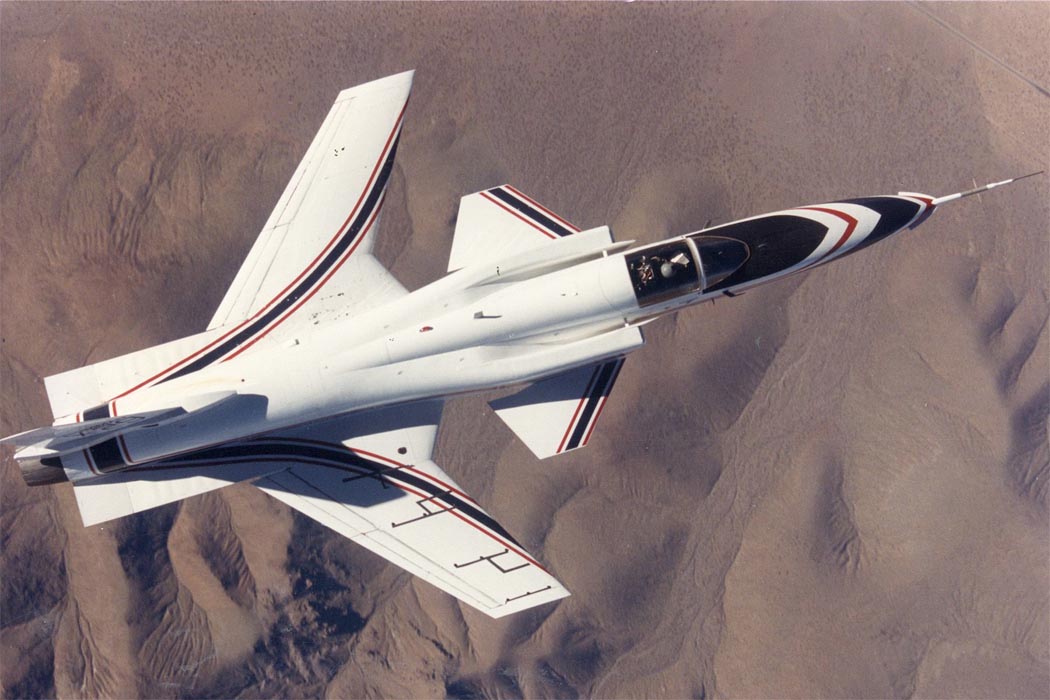

 X-29A

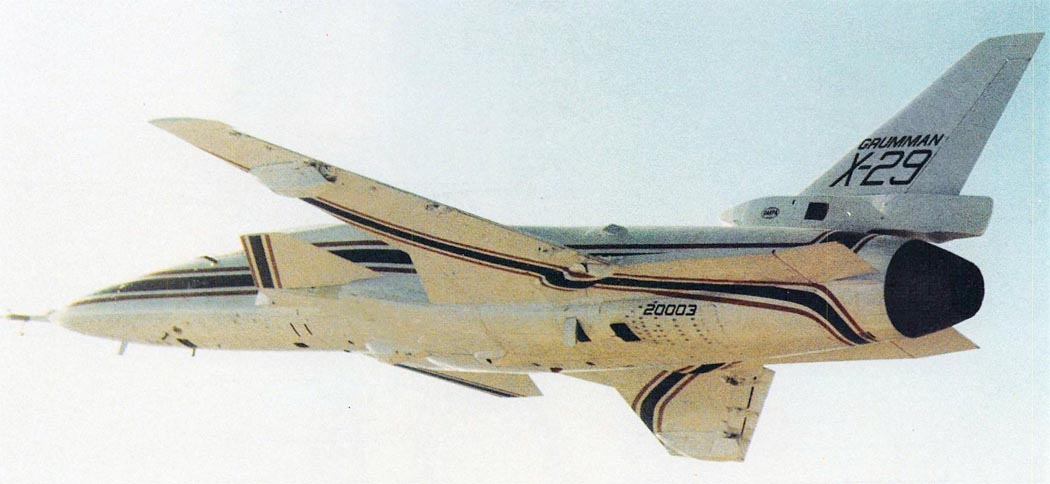

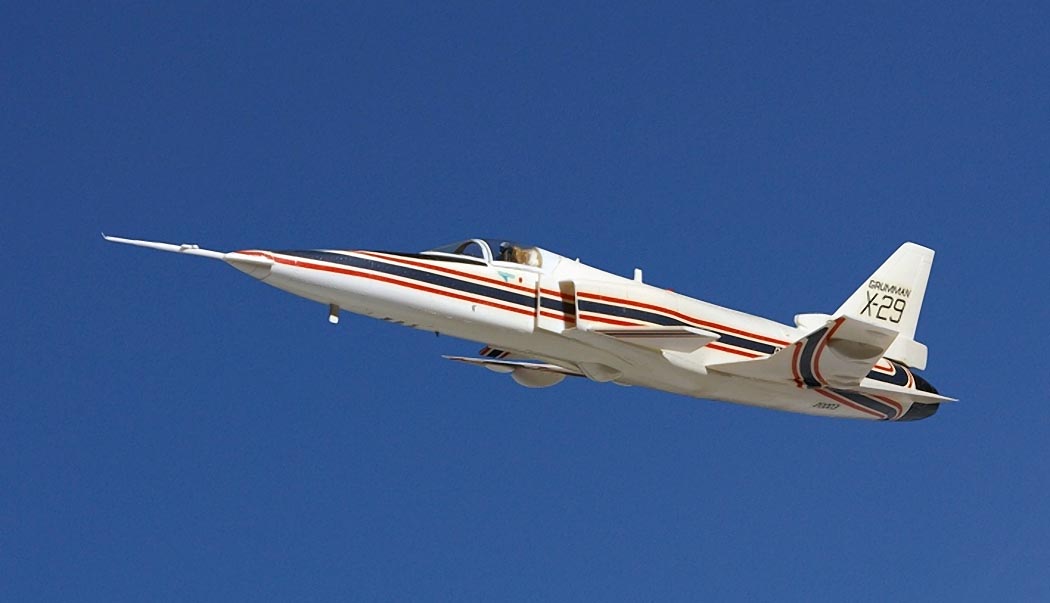

 X-29A

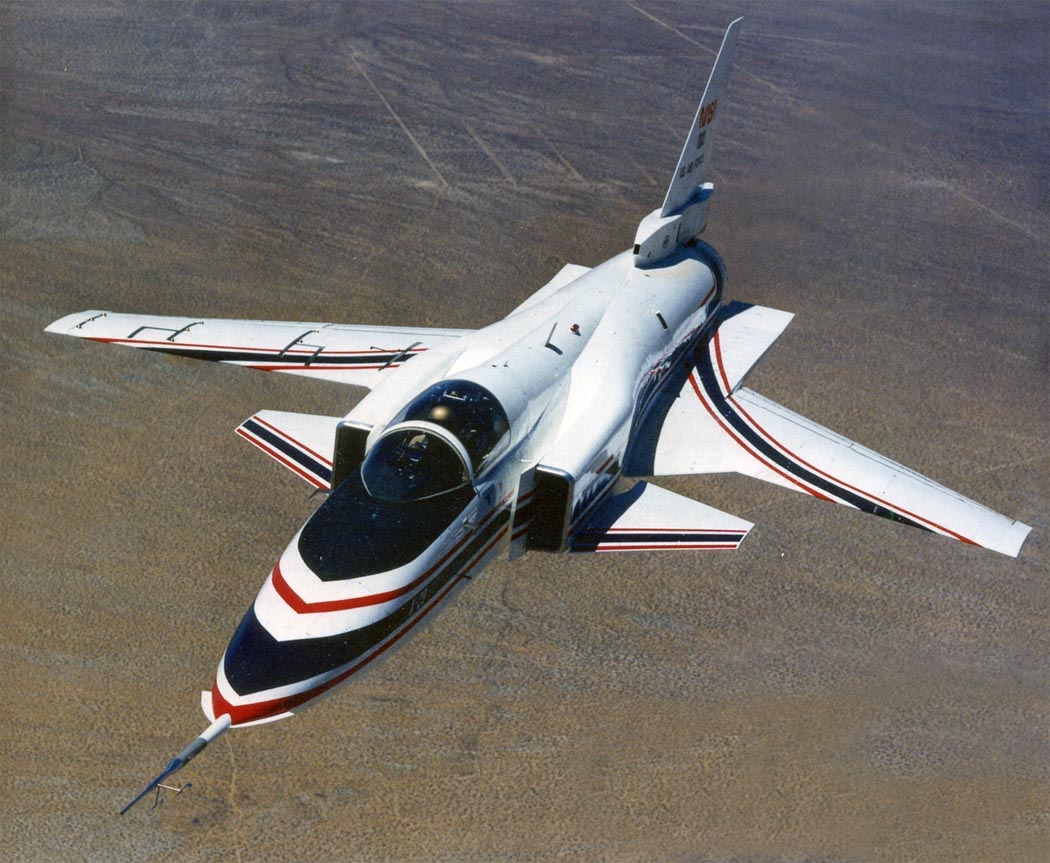

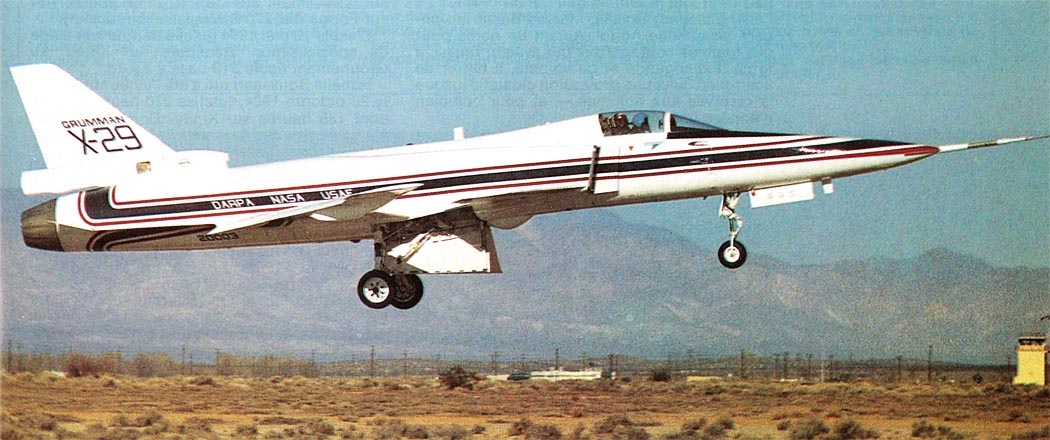

 X-29A

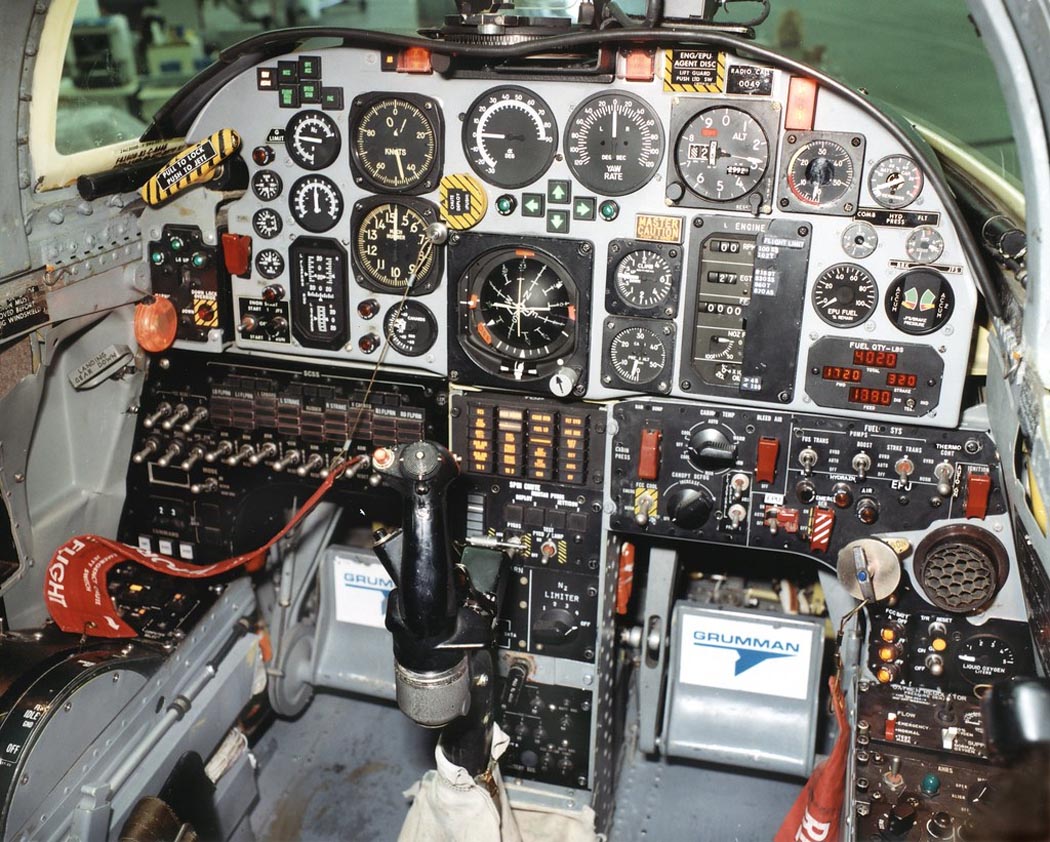

 Кабина пилота X-29A

 Схемы:

 X-29A

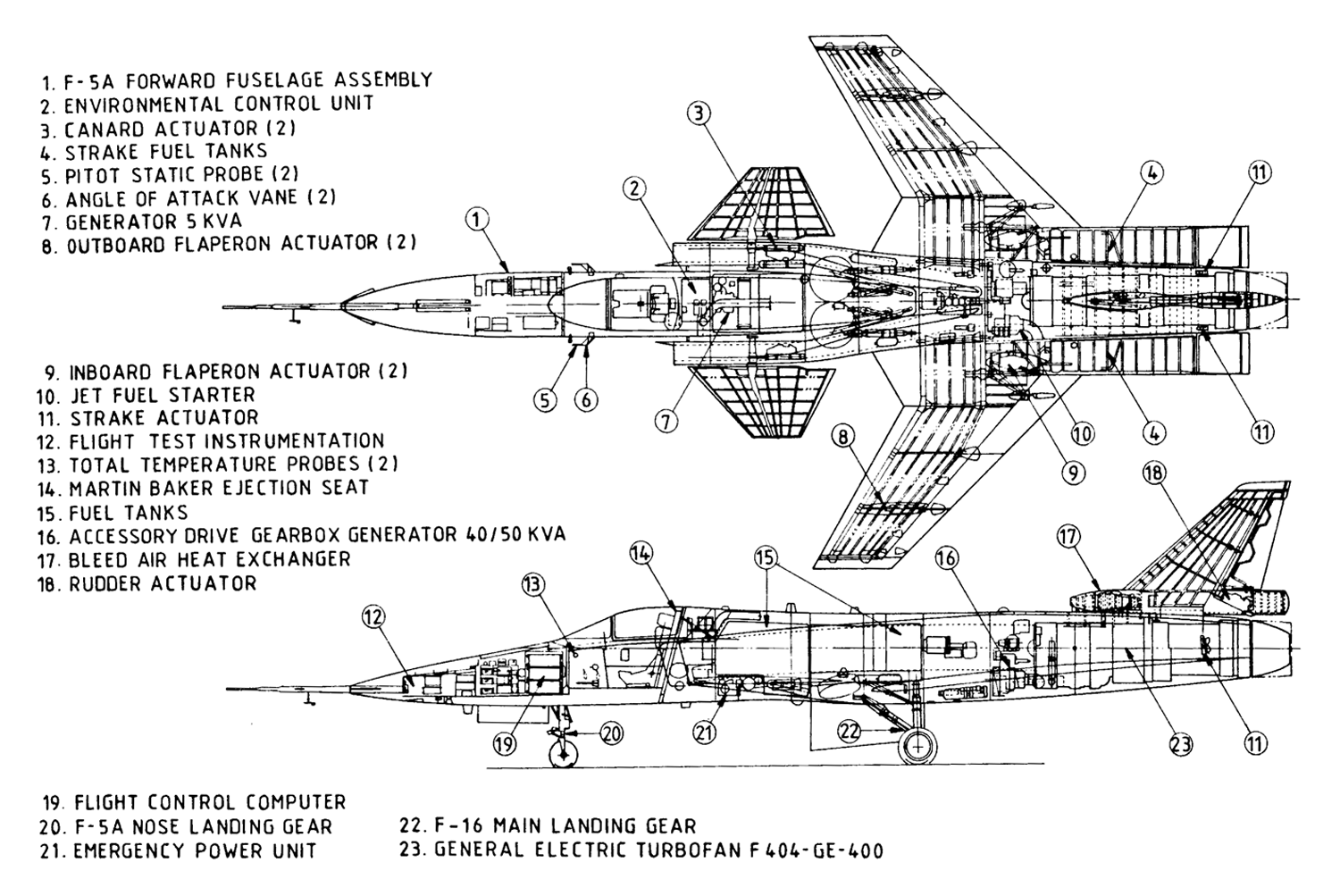

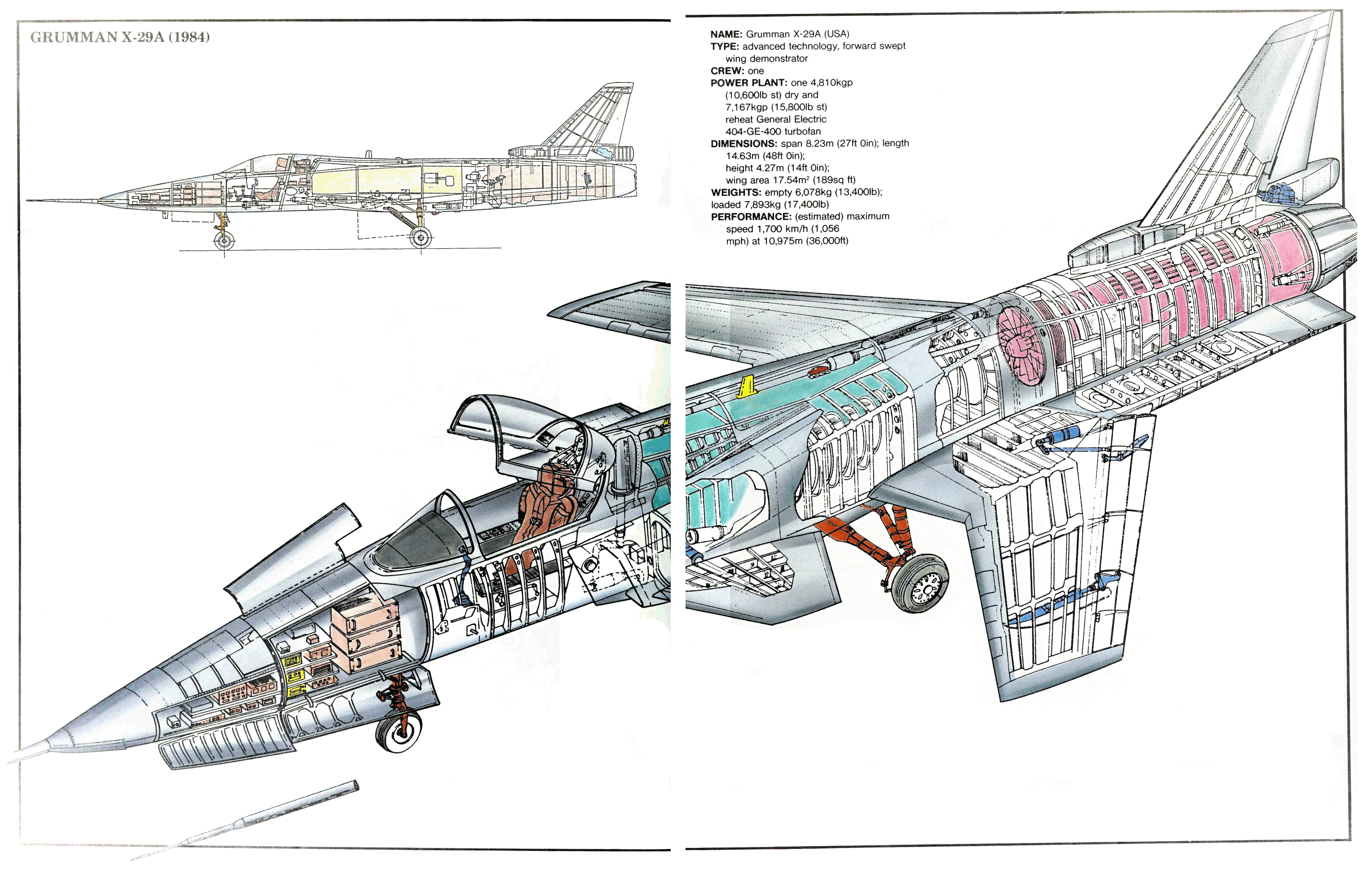

 Компоновочная схема

 Варианты окраски:

 X-29A







Список источников:

Иван Кудишин. Раритеты американской авиации
USAF Museum. Aircraft Virtual Gallery. Grumman X-29A
NASA Dryden Flight Research Center
Nationalmuseum.af.mil. Fact Sheets : Grumman X-29A
Aeroguide Special. Bill Gunston. Grumman X-29
