главная экспериментальные
   SX-5-1

Разработчик: Curtiss-Bleecker
Страна: США
Первый полет: 1926
Тип: Экспериментальный вертолет
  ЛТХ     Доп. информация



Одной из наиболее радикальных попыток устранить тенденцию к вращению фюзеляжа вертолета с одним несущим винтом является проект Мейтланда Б. Бликера (Maitland B. Bleecker). В 1929 г. он заключил соглашение с корпорацией Curtiss-Wright о финансировании и постройке вертолета собственной конструкции.

По схеме это был вертолет Curtiss-Bleecker SX-5-1 с одним несущим винтом и одним двигателем фирмы Pratt & Whitney Wasp мощностью 420 л. с. (309 кВт), расположенным в напоминавшем гондолу фюзеляже, а практически он представлял собой сочетание четырех одинаковых летательных аппаратов, поворачивающихся относительно общей центральной точки на правых консолях крыльев. Каждая лопасть винта имела крылообразную несущую поверхность с горизонтально отклоняющимися поверхностями для управления углом атаки и четырехлопастный винт для создания поступательного движения. Этот летательный аппарат обладал самой большой величиной отношения массы несущего винта к взлетной массе среди всех построенных вертолетов.

Вертолет Кертисс-Бликера никогда не летал. После нескольких гонок на земле и взлета на привязи на аэродроме фирмы Curtiss в Нью-Йорке произошла поломка приводного редуктора. В связи с мировым экономическим кризисом и снижением интереса к вертолетам работы над этим проектом были прекращены.





 ЛТХ:
Модификация   SX-5-1
Размах крыла, м   14.43
Длина, м
Высота, м
Площадь крыла, м2   34.40
Масса, кг
  пустого самолета   1270
  максимальная взлетная   1542
Тип двигателя   1 ПД Pratt & Whitney Wasp
Мощность, л.с.   1 х 420
Максимальная скорость , км/ч   110
Крейсерская скорость , км/ч
Скороподъемность, м/мин   306
Практический потолок, м
Экипаж   2


 Доп. информация :


  Фотографии:

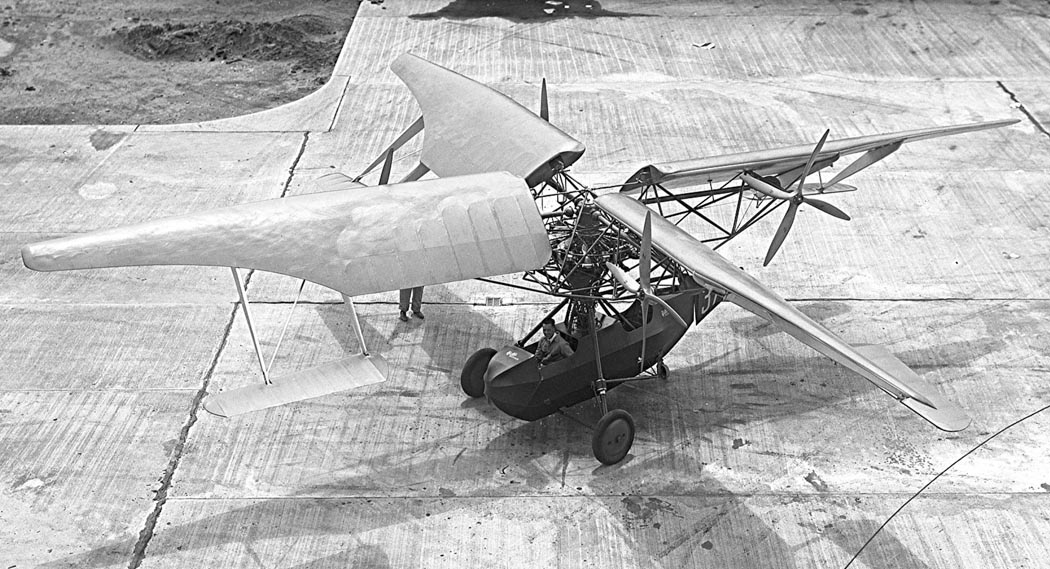

 SX-5-1
 SX-5-1
 SX-5-1
 Мейтланда Б. Бликер в кабине SX-5-1
 SX-5-1
 SX-5-1
 SX-5-1
 SX-5-1

  Схемы:

 SX-5-1
 SX-5-1







Список источников:

Питер Бауэрс. Летательные аппараты нетрадиционных схем
Naval Institute Press. Peter M. Bowers. Curtiss Aircraft, 1907-1947

WW2aircraft.net. Curtiss-Bleecker Helicopter
Aero Digest 1930-07. Curtiss-Bleecker Helicopter
Aerofiles.com. Curtiss-Bleecker
E.K. Liberatore. Helicopters Before Helicopters
