   СМ-6

Разработчик: Алексеев
Страна: СССР
Первый полет: 1972
Тип: Экспериментальный экраноплан
  ЛТХ     Доп. информация



В 1972 г. в Сормово в Центральном конструкторском бюро по судам на подводных крыльях (ЦКБ СПК), возглавляемом Р.Е.Алексеевым, был спроектирован и построен экспериментальный экраноплан СМ-6, предназначавшийся для исследования проблем аэро- и гидродинамики и прочности, а также отработки технических решений созданного позже на его базе тяжелого десантно-транспортного экраноплана "Орленок". Силовая установка - три двигателя: маршевый ТВД АИ-20, установленный на киле, и два подъемно-маршевых ТРД для облегчения взлета.

Экраноплан СМ-6, так же как и "Орленок", спроектирован по нормальной аэродинамической схеме лодочного низкоплана с Т-образным хвостовым оперением. Планер изготовлен из стали и сплава АМГ-61, антикоррозийная зашита - спецпокрытие и электрохимический протектор. Фюзеляж балочно-стрингерной конструкции, днище лодки образовано системой реданов и двумя гидролыжами, к которым крепятся основная и носовая опоры шасси.








 ЛТХ:
Модификация   СМ-6
Размах крыла, м   14.80
Длина, м   31.00
Высота, м   7.90
Площадь крыла, м2   73.80
Масса, кг
  пустого снаряженного
  полетная   26500
Тип двигателя   1 ТВД АИ-20 + 2 ТРД АИ-25
Тяга, кгс
Максимальная скорость, км/ч
Крейсерская скорость, км/ч   350
Практическая дальность, км   700
Высота полета на экране, м   1.0
Экипаж, чел   3


 Доп. информация :


  Фотографии:

 СМ-6
 СМ-6
 СМ-6
 СМ-6
 СМ-6
 СМ-6
 СМ-6
 СМ-6

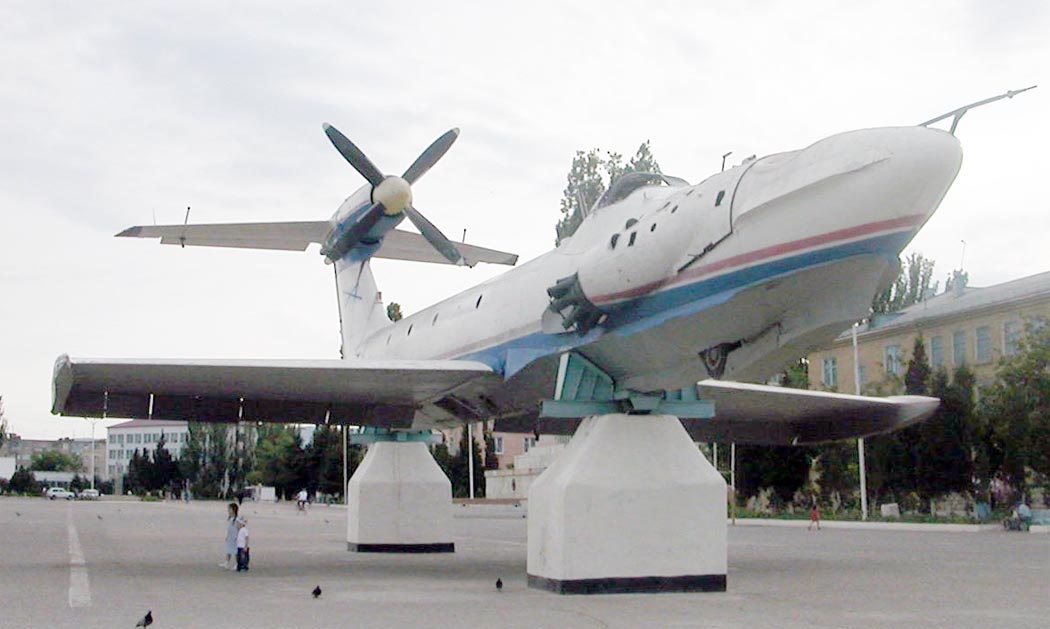

 СМ-6 на постаменте в Каспийске
 СМ-6 на постаменте в Каспийске

  Схемы:

 СМ-6







Список источников:

Г.Ф.Петров. Гидросамолеты и экранопланы России
Центр Экранопланных технологий "Алсин". История развития экранопланов
Летательные аппараты нетрадиционных схем. Экранопланы
Аэрохобби. С.Кравчук, А.Маскалик, А.Привалов. Летящий над волнами
Red Star 8. Sergey Komissarov. Russian's Ekranoplans
