   Е-2

Разработчик: ОКБ Микояна, Гуревича
Страна: СССР
Первый полет: 1955
Тип: Экспериментальный истребитель
  ЛТХ     Доп. информация



Создание машин семейства "Е" стало возможным с появлением турбореактивного двигателя (ТРД) Р11-300 (первоначально именовавшегося AM-11), разработка которого велась в ОКБ-300 под руководством А,А. Микулина. Проект самолета с треугольным крылом в своем нервом варианте (Е-1) не был реализован; в небо поднялся Е-2 (к слову, МиГ-21, появившийся в результате развития проекта, лишь отдаленно напоминал своего "прародителя"),

У конструкторов не было сомнений в отношении двигателя, выбранного для перспективной машины; споры разгорелись при определении формы крыла. Пришлось прибегнуть к опыту. Поскольку стреловидное крыло было уже в достаточной степени изучено, его и выбрали для Е-2, предусмотрев установку двух пушек НР-30 (постановление же правительства требовало трех).

Предложение о разработке одноместного фронтового истребителя с треугольным крылом и двигателем AM-11 максимальной тягой 4000 кгс (с дожиганием (на форсаже) - 5000 кгс) было направлено А.И. Микояном министру авиационной промышленности П.В. Дементьеву летом 1953 года. Первое упоминание об этом сохранилось в письме П.В. Дементьева министру обороны Н.А. Булганину:

"Треугольные крылья, имея малое сопротивление, обеспечивают получение скорости полета порядка 1700-2000 км/ч и, благодаря конструктивным преимуществам, позволяют дополнительно разместить горючее в крыльях, что увеличивает дальность и продолжительность полета.

Самолет т. Микояна с указанным двигателем имеет максимальную скорость 1750 км/ч, время набора высоты 10000 м - 1,2 минуты и дальность порядка 2500-2700 км (с подвесными баками. - Прим. авт.).

Учитывая, что создание самолета новой схемы с треугольным крылом является дальнейшим этапом в развитии авиационной техники, прошу Вас рассмотреть прилагаемый СМ-12 - последний вариант истребителя МиГ-19проект Постановления и внести его на рассмотрение Совета министров СССР".

Существует мнение, что самолеты серии "Е" начали разрабатывать под индексом "X", начиная с Х-1. Однако подтверждений этому в отчетах опытного завода No. 155 и в переписке ОКБ-155 с заказчиком и министерством не найдено; единственное, что обнаружилось, - это проект Х-5. Позволю себе предположить, что это был единственный проект с таким обозначением, а цифра 5 - не что иное, как тяга двигателя в тоннах. Причем проработка этой машины велась задолго до письма Микояна в МАП. По всей видимости, кого-то смущало обозначение "X", свойственное американским экспериментальным самолетам. "X" обозначается в транскрипции как "eks"; вполне возможно, что именно этим и объясняется выбор буквы "Е" для обозначения перспективных машин ОКБ-155.

Самолеты семейства "Е" начали создаваться в соответствии с постановлением Совета министров СССР от 9 сентября 1953 года (в этот же день вышло постановление о создании ТРД AM-11) и приказом МАП от 11 сентября "О создании фронтового истребителя с треугольным крылом конструкции т. Микояна", в котором, в частности, говорилось:

"В целях дальнейшего повышения летно-технических данных и освоения новой схемы истребителей Совет министров Союза ССР Постановлением от 9 сентября 1953 года:

1. Обязал МАП (т. Дементьева) и главного конструктора т. Микояна спроектировать и построить одноместный фронтовой истребитель с треугольным крылом, с одним турбореактивным двигателем AM-11 конструкции т. Микулина тягой 5000 кгс с дожиганием...".

Документом предписывалось, чтобы максимальная скорость при работе ТРД на форсажном режиме в течение пяти минут была не ниже 1750 км/ч на высоте 10000 м, время набора этой высоты - 1,2 минуты, практический потолок 18000-19000 м. Дальность задавалась не менее 1800 и 2700 км при полете на высоте 15000 м без использования дожигания в ТРД, а длина разбега и пробега - не более 400 и 700 м.

Самолет должен был допускать установившееся отвесное пикирование с применением тормозных щитков со всех высот полета и разворот на этом режиме. Требовалось обеспечить возможность эксплуатации истребителя с грунтовых аэродромов.

На самолете требовалось установить три пушки НР-30, оптический прицел, сопряженный с радиодальномером; кроме того, машина должна была нести 16 реактивных снарядов АРС-57. О бомбовом вооружении пока речи не шло. Первый экземпляр из запланированных двух опытных требовалось предъявить на государственные испытания в марте 1955-го, т.е. менее чем через год после выхода приказа.

Однако двигатель, предназначавшийся для нового самолета, вовремя не поспел, к тому же вскоре произошла замена главного конструктора ОКБ-300. В итоге пришлось устанавливать менее мощный двигатель АМ-9, что было, естественно, обстоятельством досадным, но не критическим, ведь и со старым мотором можно было исследовать поведение машины в полете и затем вести доводку конструкции.

До июля 1954 года в документах авиационной промышленности еще можно встретить обозначение Х-5, но уже в августе появляется упоминание о проекте самолета Е-1, заданном постановлением Совмина от 9 сентября 1953 года, - правда, с двигателем АМ-9Б, который использовался на самолетах МиГ-19.

Судя по заданию, машина предназначалась для борьбы с маломаневренными целями - бомбардировщиками, так как ни скорострельность, ни боекомплект орудий, планировавшихся к установке на самолет, не позволяли вести эффективную борьбу с истребителями противника. Похоже, что опыт войны в Корее ничему не научил "законодателя мод" - отечественные ВВС. А может быть, кто-то "наверху" видел главную угрозу в бомбардировщиках. Так или иначе, в ОКБ-155 предусмотрели установку на истребителе лишь двух пушек.

Однако Е-1, как уже говорилось, так и не вышел из стадии проекта. Причина была связана с трудностями разработки и исследований треугольного крыла. Подобная задержка имела место и в ОКБ П.О. Сухого при создании истребителя Т-3. По этой причине было предложено в первую очередь разработать самолет со стреловидным крылом. Так родоначальником нового семейства самолетов стал Е-2.

В феврале 1955 года приказом министра авиационной промышленности на самолет Е-2 с двигателем АМ-9Е (возможно, это была опечатка и следует читать АМ-9Б) назначили ведущими летчика-испытателя Г.К. Мосолова (дублер В.А. Нефедов) и инженера А.С. Изотова. Отметим, что ТРД АМ-9Е предназначался для установки на Е-50.

Первый полет Е-2 состоялся 14 февраля 1954 г. На самолете было установлено крыло стреловидностью 57╟ по передней кромке и относительной толщиной 6%. Для улучшения взлетно-посадочных характеристик использовались щелевые закрылки и двухсекционные предкрылки. Управление по крену осуществлялось двухсекционными элеронами. Впоследствии для исключения реверса элеронов, возникавшего на некоторых режимах полета, на крыле установили интерцепторы. Передние кромки обечаек лобового воздухозаборного устройства (ВЗУ) по аналогии с дозвуковыми машинами были выполнены полукруглыми, создававшими дополнительную подсасывающую силу.

В печати неоднократно упоминается, что на самолете с двигателем РД-9Б была достигнута скорость 1950 км/ч. Это глубокое заблуждение. Видимо, эта скорость является расчетной для самолета с ТРД AM-11 и взята из задания на данную машину. Да и элементарные расчеты показывают невозможность достижения такой скорости. Чтобы у читателя не было сомнений, приведу пример: самолет СМ-12/3, обладая примерно такой же полетной массой и вдвое большей тяговооруженностыо, развивал максимальную скорость 1930 км/ч.

Почти одновременно с ОКБ А.И. Микояна начали разрабатывать сверхзвуковые самолеты с близкими летно-техническими характеристиками на фирмах O.K. Антонова, А.С. Яковлева и П.О. Сухого, но лишь в ОКБ-155 смогли довести конструкцию фронтового истребителя с треугольным крылом до уровня серийного производства.

В январе 1956 года на заводские испытания передали первый самолет Е-2А/1 (в 1957-м кто-то в ГАКТ или ОКБ присвоил ему обозначение МиГ-23 (тип 63)) с ТРД Р11-300. Переделанный из Е-2, самолет ровно год простоял в ожидании двигателя. Отличительной особенностью этой машины были аэродинамические перегородки (гребни) на крыле, отсутствовавшие у предшественника. Первый полет на этой машине выполнил летчик-испытатель ОКБ Г.А. Седов 17 февраля 1956 г. Ведущим инженером по машине на этапе заводских испытаний был А.С. Изотов.

Испытания Е-2А шли очень трудно. Машине были свойственны продольная раскачка, обусловленная дефектами компоновки системы управления, повышенная чувствительность к малым отклонениям ручки управления по крену при больших индикаторных скоростях. Много времени заняло устранение дефектов силовой установки, из-за чего машина находилась 11 месяцев в нелетном состоянии. Кроме этого, пришлось бороться с тряской, обнаруженной при полете с большой скоростью на малых высотах, и с поперечной раскачкой.

Спустя полгода с завода No. 21 поступила вторая машина Е-2А/2, которую в последний день декабря ОКБ-155 предъявило в НИИ ВВС на государственные испытания. На этой машине в 1956-1957 годах выполнили 107 полетов (на обоих самолетах - не менее 165 полетов), позволивших снять все основные характеристики. На обоих самолетах летали также летчики промышленности В.А. Нефедов и А.П. Богородский. После выработки ресурса двигателя и оборудования самолеты списали за ненадобностью. В ходе испытаний на Е-2А с полетным весом 6250 кг были достигнуты следующие показатели: максимальная скорость 1950 км/ч (М=1,78), потолок - 18000 м, время набора высоты 10000 м - 1,3 минуты, дальность - 2000 км. Вооружение состояло из двух пушек НР-30 и двух подвешенных под крылом реактивных орудий с неуправляемыми авиационными ракетами АРС-57. Для стрельбы использовался прицел АСП-5Н. Предусматривалось также и бомбовое вооружение.

Е-2 так и остался в разряде опытных, поскольку, как увидим дальше, заказчик отдал предпочтение истребителю с треугольным крылом. Серийный завод в Горьком построил семь самолетов Е-2А.




 ЛТХ:
Модификация   Е-2А
Размах крыла, м   8.11
Длина, м   13.23
Высота, м
Площадь крыла, м2   21.00
Масса, кг
  пустого самолета   4513
  максимальная взлетная   6250
  топливо   1450
Тип двигателя   1 ТРД РД-11
Тяга, кгс   1 х 3800
Максимальная скорость , км/ч   1920
Практическая дальность, км
  без ПТБ   1380
  с ПТБ   1730
Практический потолок, м   18000
Экипаж   1
Вооружение:   три пушки НР-30


 Доп. информация :


  Чертеж "Микоян,Гуревич E-2 (1)"
  Чертеж "Микоян,Гуревич Е-2 (2)"
  Фотографии:

 Е-2
 Е-2
 Е-
 Е-2А
 Е-2А

  Схемы:

 Е-2
 E-2A

  Варианты окраски:

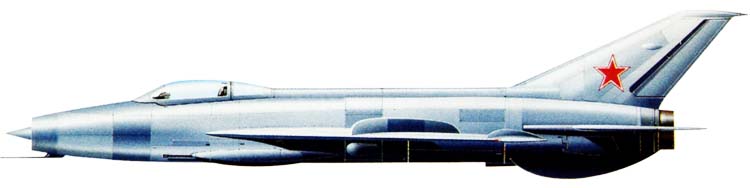

 E-2A
