Практически со времен возникновения авиации гидросамолеты разделились на два конкурирующих направления поплавковые машины и летающие лодки. Оказалось, что каждая из них обладает своими преимуществами. Так, поплавковые самолеты были вне конкуренции среди высокоскоростных машин; и наоборот, тяжелые многомоторные гидропланы строились исключительно по схеме летающей лодки.

Тем не менее как раз в начале 30-х годов появилась конструкция, классификация которой оказывается весьма затруднительной: почти с одинаковым основанием ее можно отнести как к поплавковым машинам с центральным поплавком, так и к летающим лодкам. Этот гибрид возник на фирме "Грумман"; производство его продолжалось больше десяти лет.

Истребители, бомбардировщики, торпедоносцы - пожалуй, только эти классы самолетов ассоциируются с понятием "палубная авиация 30-40-х годов". Эти классы были основными, но все же не единственными. Уже в то время появилась потребность в самолете, способном выполнять множество вспомогательных задач: связь между авианосцем и берегом, ближняя разведка и патрулирование, срочная доставка небольших запчастей, перевозка раненых и больных - всего и не перечислить.

В 1932 году за создание такой машины взялась новорожденная корпорация "Грумман Эркрафт Инжиниринг". В это время доминирующее положение в классе легких амфибий занимали самолеты фирмы "Ленинг". Совершенствуя год от года свои конструкции, "Ленинг" создал достаточно успешную концепцию одномоторной машины с одним центральным поплавком. Характерной ее чертой было закрытое пространство между поплавком и фюзеляжем. Такое сопряжение позволило не только несколько улучшить аэродинамику, но и получить дополнительный объем, удобный для размещения пассажиров или груза. Основные стойки шасси крепились по бокам поплавка и при использовании самолета с воды просто поднимались выше ватерлинии. Существенной для фирмы "Грумман" деталью было то, что ее основатель и главный конструктор Лерой Грумман некоторое время работал как раз на фирме "Ленинг" и был хорошо знаком с ее конструкциями. Поэтому нет ничего удивительного, что, создавая новый самолет, он использовал в полной мере как саму идею "Ленинга", так и опыт своей предыдущей работы. Однако на "Груммане" решили внести свою лепту в усовершенствование машины - в основном это коснулось конструкции шасси. После серии опытов появилась схема уборки шасси, которая применялась на многих самолетах этой фирмы Причем плоскость колес оставалась вертикальной, что позволяло убирать их заподлицо в ниши на фюзеляже или (в данном случае) на сопряжении фюзеляжа и поплавка.

Прототип новой амфибии - биплан XJF-1 - впервые взлетел 4 мая 1933 года. Машина имела цельнометаллический фюзеляж и поплавок, крыло с металлическим каркасом и полотняной обшивкой. Под узким капотом Тауненда размещался двигатель Пратт-Уиттни R-1535-62 Wasp мощностью 650 л. с. При испытаниях обнаружилось, что в комбинации с поплавком самолет имеет довольно высокое положение центра тяжести - в сочетании с узкой колеей шасси это делало его весьма неустойчивым и создавало большие проблемы при рулежке, разбеге и посадке. Постепенное совершенствование конструкции уменьшило эти недостатки до приемлемого уровня.

Вскоре авиация ВМС США заказала 27 машин под обозначением JF-1, со значительно более мощным двигателем - двухрядной звездой R-1830-62 Twin Wasp мощностью 950 л. с. Пространство между поплавком и фюзеляжем использовалось для размещения двух пассажиров, здесь же была установлена радиостанция и фотооборудование. В случае необходимости вместо двух пассажиров можно было взять носилки с раненым

Первые JF-1 попали на палубу авианосца "Лексингтон" в июле 1934 года.

В это же время еще 14 самолетов заказала береговая охрана США (Coast Guard), но по ее требованию двигатель был заменен на однорядную звезду Райт R-1820-102 Cyclone, развивавшую те же 950 л. с, из-за чего обозначение самолета было изменено на JF-2 Эти машины специально предназначались для спасательной службы и могли перевозить двое носилок. Один самолет попал в морскую пехоту США, еще 5 купила Аргентина Авиация ВМС США также соблазнилась новым двигателем и получила пять самолетов JF-3 с R-1820-80 Все эти машины вытеснили из соединений последние амфибии Ленинга - OL-9. Самолеты Груммана оказались лучше.

Постоянный спрос на самолеты этой категории привел к всеобъемлющей модернизации базовой модели. В результате появился мало отличавшийся внешне XJ2F-1 с двигателем R-1820-20 мощностью 1000 л. с, облетанный 25 июня 1935 года. Единственным заметным отличием стало отсутствие стойки, соединявшей элероны верхнего и нижнего крыла. Самолетов J2F-1 было построено 29; все они попали в авиацию флота. Для морской пехоты выпустили 21 экземпляр мало отличавшихся J2F-2. Следующая серия была невелика - всего 9 штук; но эти машины, обозначенные J2F-2A, стали единственными вооруженными самолетами этого типа. Помимо неподвижного, стреляющего вперед "Браунинга" калибра 7,62 мм и такого же пулемета на турели у наблюдателя, на J2F-2A установили бомбодержатели. Все девять машин поступили на вооружение эскадрильи VMS-3 на Виргинские острова.

Увеличение американского флота принесло в 1940 году новые заказы - 20 штук J2F-3 с двигателем R-1820-36 и 32 J2F-4 с оборудованием для буксировки воздушных целей и мотором R-1820-30. В 1941 году поступил большой заказ на 144 самолета J2F-5 с двигателем R-1820-50 (1050 л. с). Часть самолетов из этой большой серии попала и в береговую охрану.

После Перл-Харбора флот заказал еще 330 "уток" (еще до появления J2F-1 амфибии "Груммана" получили прозвище "Дак" - duck - утка). При этом фирма оказалась в весьма затруднительной ситуации: помимо остро необходимых истребителей "Уайлдкэт", нужно было осваивать и торпедоносцы "Эвенджер". Заказ был передан на фирму "Коламбиа", которая должна была выпускать "утки" по лицензии.

Первые самолеты стали выходить с ее сборочных линий в 1943 году, а весь заказ был выполнен лишь к 1945 году. Последняя модификация получила обозначение J2F-6 и двигатель R-1820-54 (1050 л. с.) под более широким капотом. На нижнем крыле установили бомбодержатели для двух бомб или глубинных бомб массой от 45 до 148 кг. Помимо обычных разведывательных или связных функций, эти самолеты занялись и ближней противолодочной обороной. При необходимости на них монтировалось и оборудование для буксировки воздушных мишеней.

С 1934 по 1945 год совместными усилиями "Груммана" и "Коламбии" было выпущено 46 самолетов типа JF и 585 типа J2F.

Модификации :

XJF-1	Прототип с двигателем Pratt & Whitney R-1535-62 мощностью 700 л.с. , построен один.
JF-1	Серийный вариант с двигателем Pratt & Whitney R-1830-62 Twin Wasp мощностью 700 л.с., построено 27 экземпляров.
JF-2	Вариант для Береговой охраны США, оснащенный двигателем Wright R-1820-102 Cyclone мощностью 750 л.с., построено 14 экземпляров, первый из которых поступил на вооружение в октябре 1934 года.
JF-3	JF-2 для ВМС США, построено пять машин.
Grumman G-20	Вооружённая версия Grumman JF-2 для экспорта в Аргентину. Построено восемь экземпляров.
J2F-1	с мотором R-1820-20, без вооружения.
J2F-2	для авиации морской пехоты с мотором R-1820-30, вооружение 2x7,62, бомбы до 90 кг; позднее переделывались в J2F-2A с вооружением 3x7,62 и дополнительными бомбодержателями.
J2F-3	с мотором R-1820-36, без вооружения.
J2F-4	с мотором R-1820-30, без вооружения; для экспорта в Аргентину строился G-15 с вооружением по типу J2F-2.
J2F-5	с мотором R-1820-50 и вооружением 1x7,62, бомбы до 300 кг; 0J2F-6 с мотором R-1820-54 в удлиненном капоте, вооружение - как у J2F-5.
J2F-6	Компания Columbia Aircraft построила версию J2F-5 с двигателем R-1820-64 мощностью 1050 л. с. в капоте с удлиненной хордой , оснащенную подкрыльевыми бомбодержателями и приспособлением для буксировки мишеней; построено 330 экземпляров.
ОА-12	Переоборудование для спасательных операций на море для ВВС США (и позднее ВВС США, OA-12A).

ЛТХ:

Модификация	J2F-6
Размах крыла, м	11.89
Длина, м	10.36
Высота, м	4.24
Площадь крыла, м2	38.00
Масса, кг
пустого самолета	1996
максимальная взлетная	3493
Тип двигателя	1 ПД Wright R-1820-54 Cyclone 9
Мощность, л.с.	1 х 900
Максимальная скорость , км/ч	306
Крейсерская скорость , км/ч	249
Практическая дальность, км	1207
Максимальная скороподъемность, м/мин
Практический потолок, м	7620
Экипаж, чел	2-3
Вооружение:	обычно отсутствует, есть креплений для 2 глубинных бомб массой 147 кг

Доп. информация :

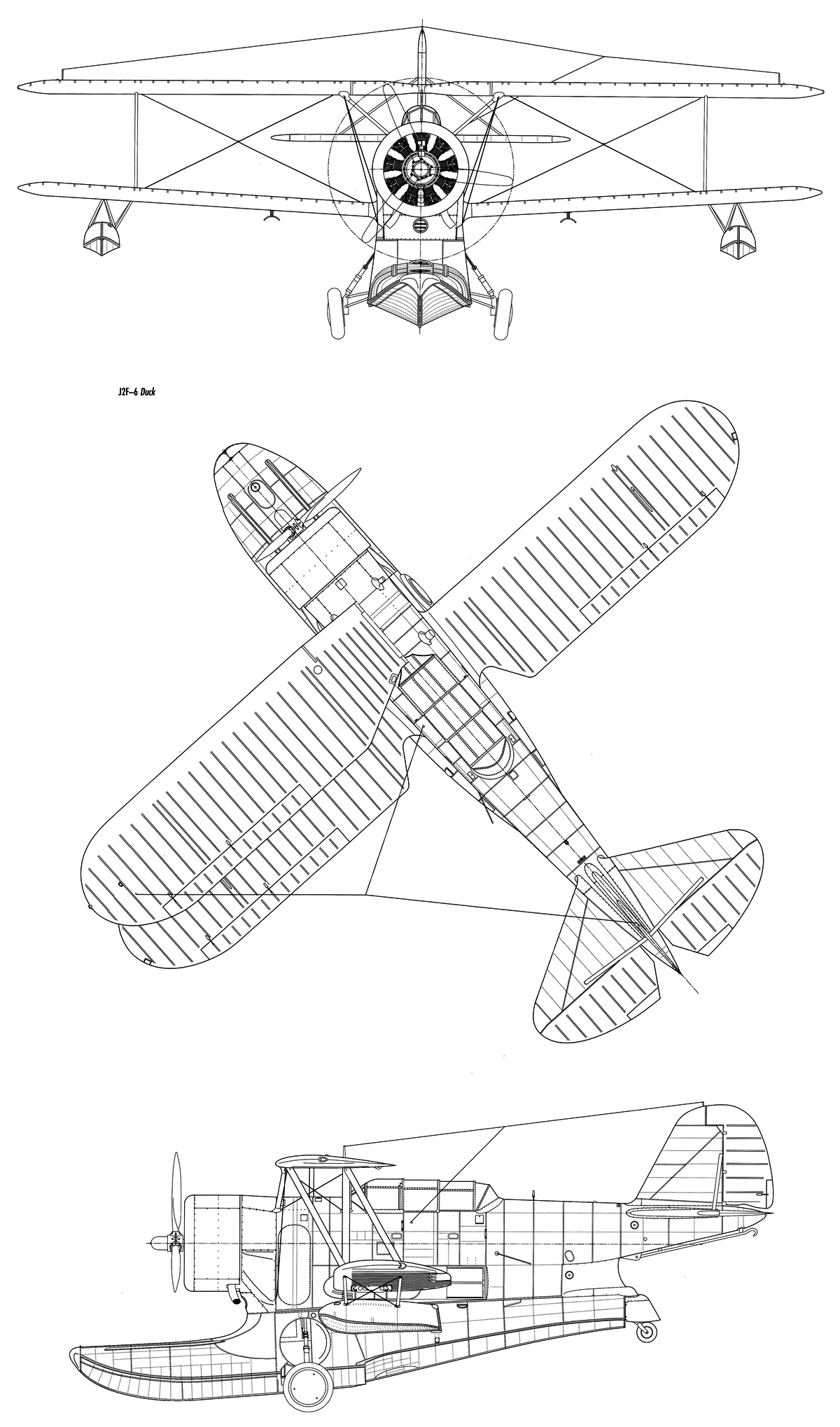

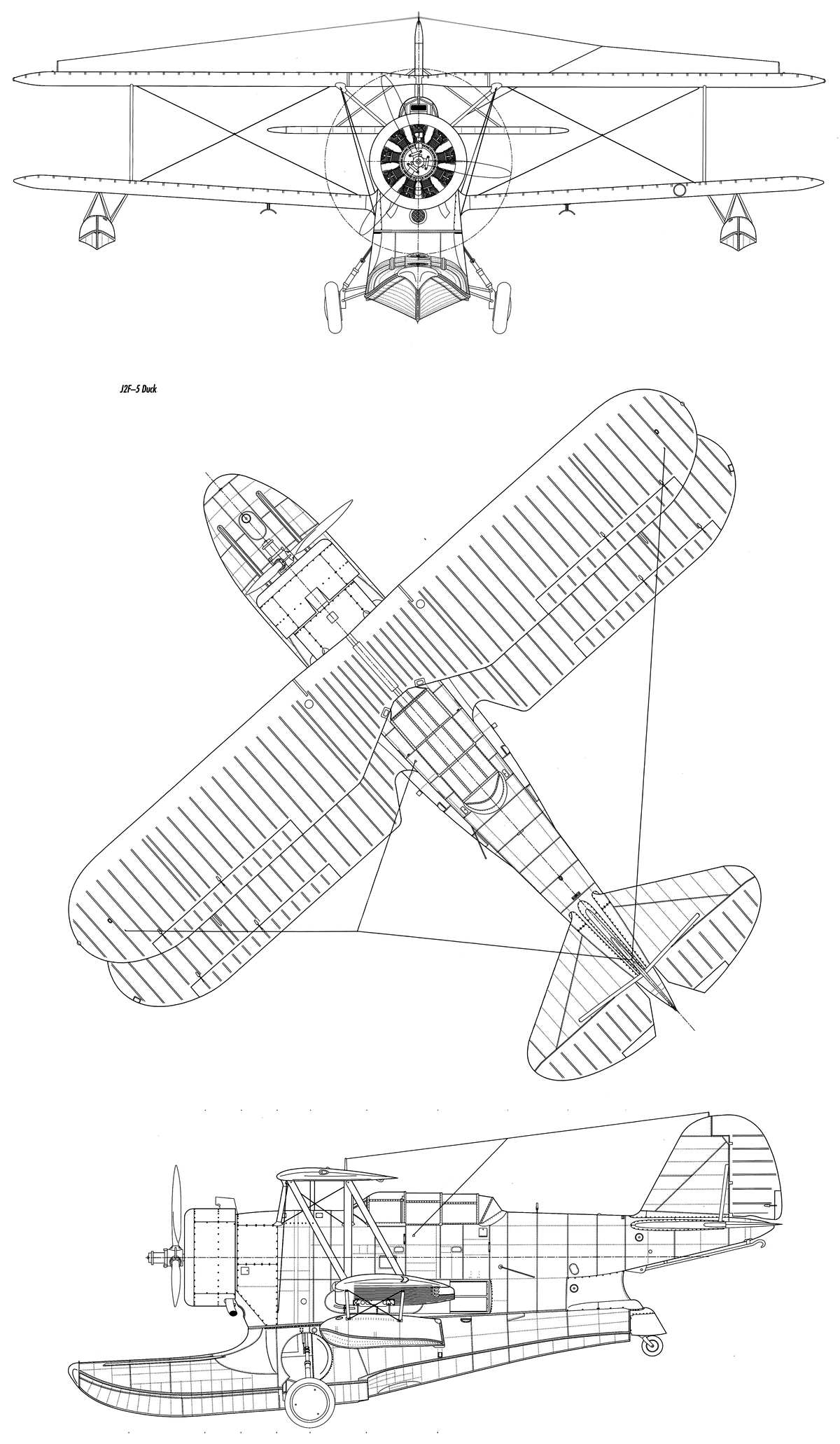

Чертеж "Grumman J2F Duck"
Чертеж "Grumman J2F-5 Duck"
Фотографии:

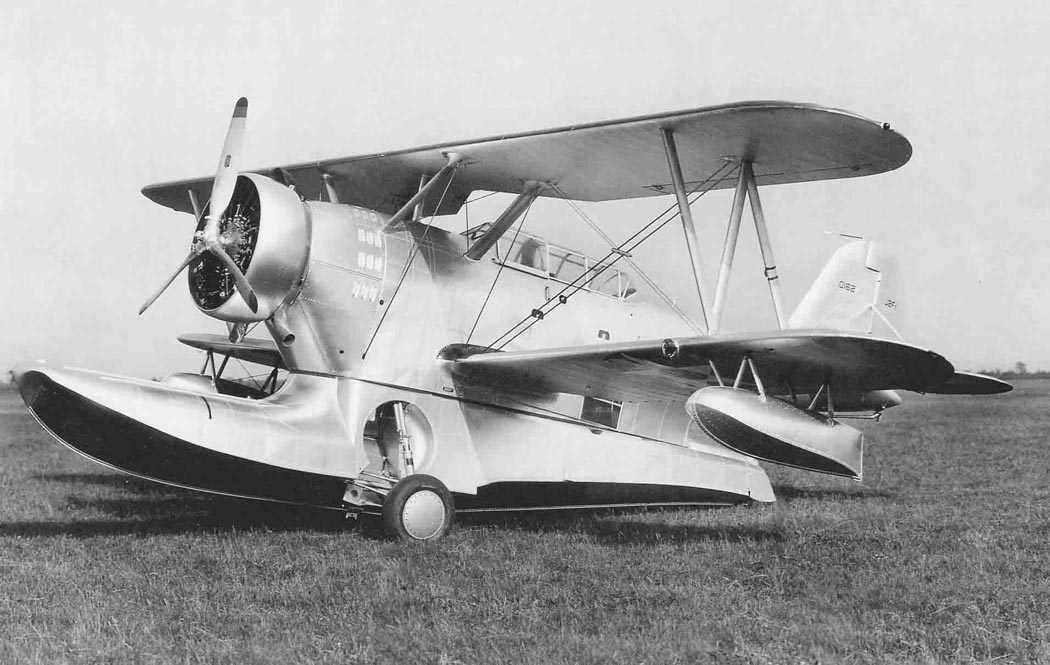

XJF-1

XJF-1

XJF-1

XJF-1

XJF-1

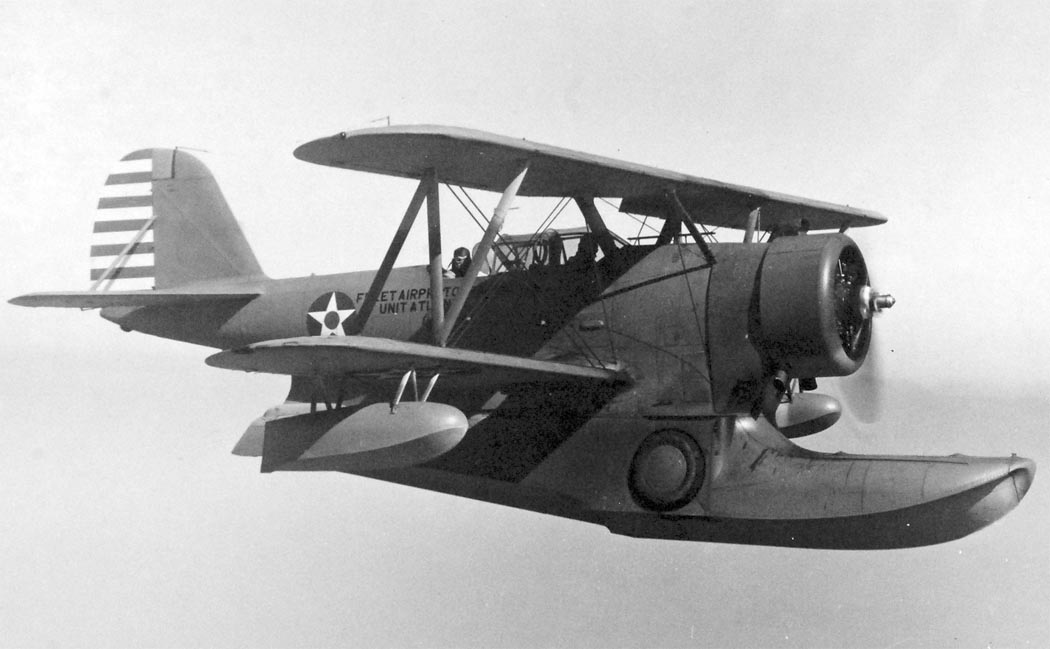

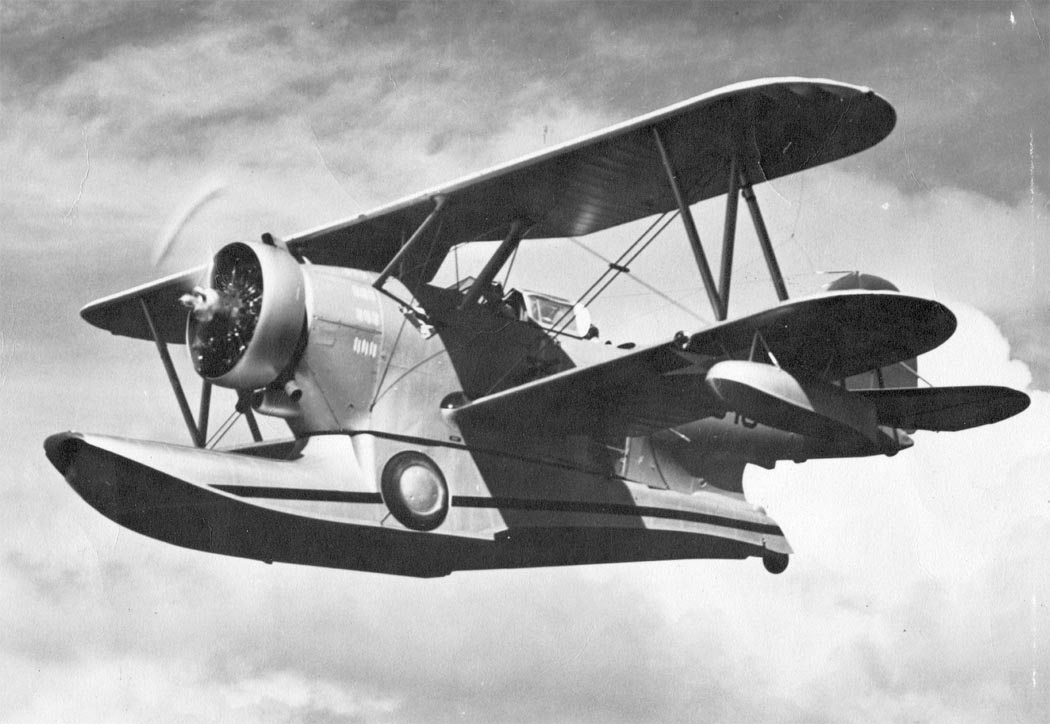

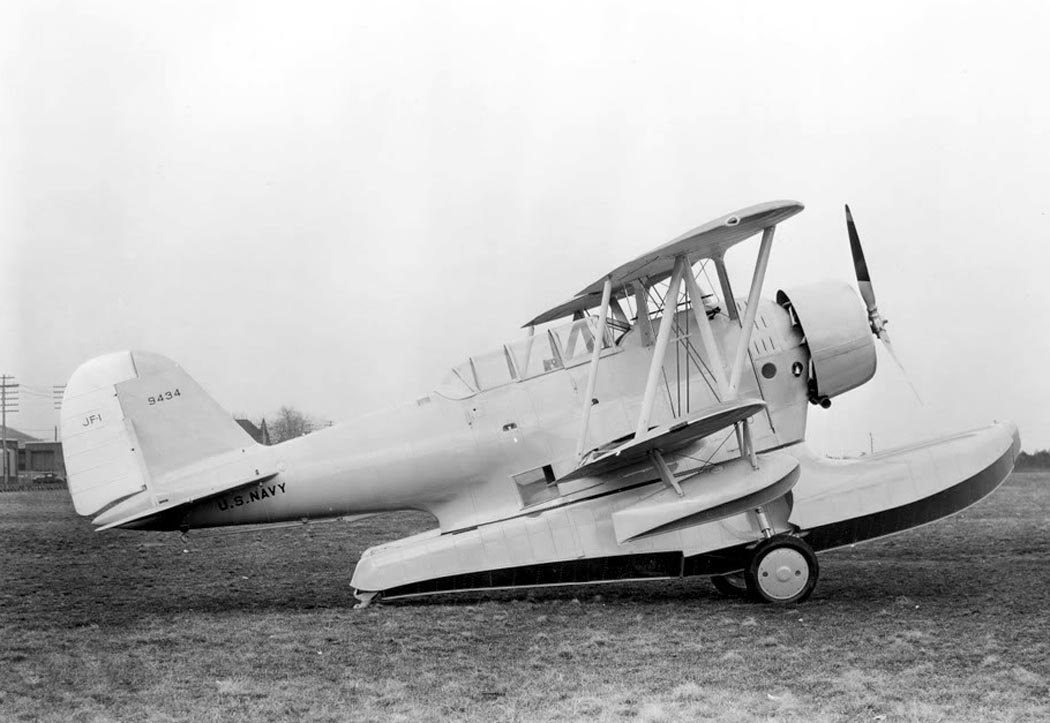

JF-1

JF-1

JF-1

JF-1

JF-2

JF-2

JF-2

JF-2

JF-2

JF-3

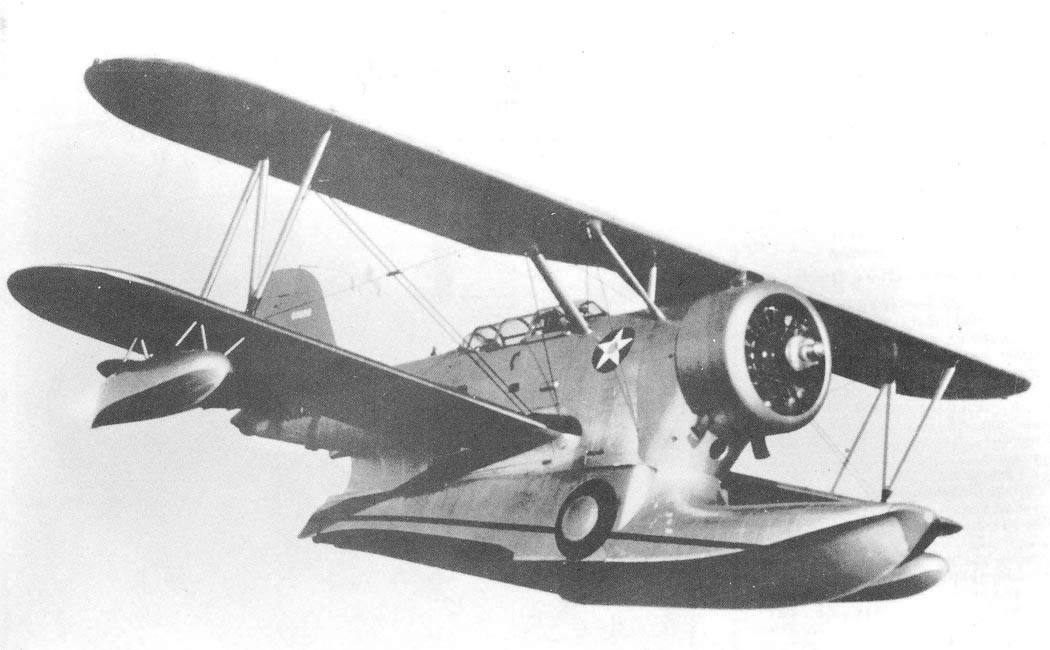

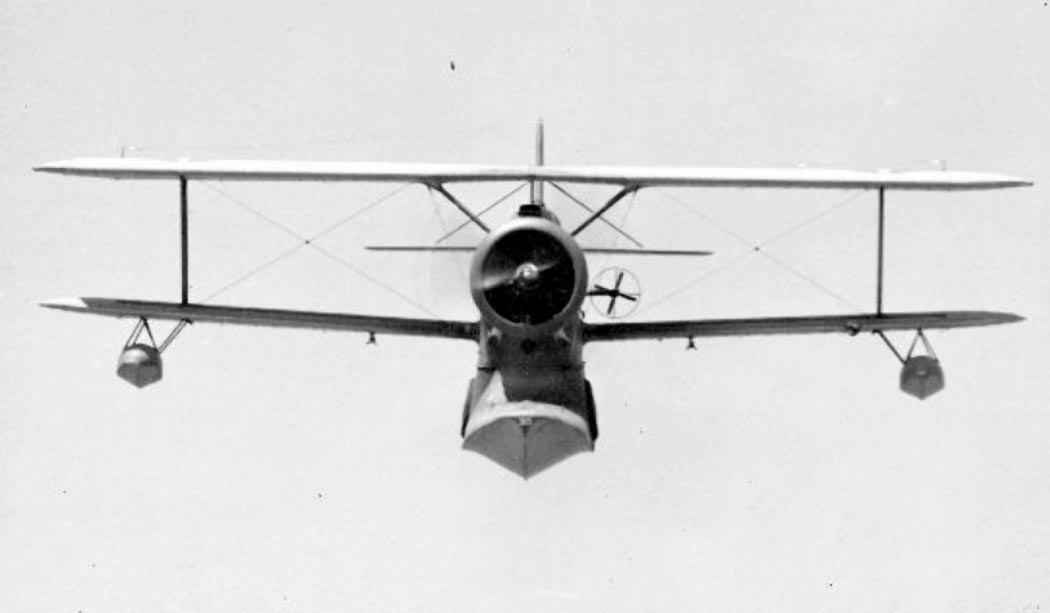

J2F-1

J2F-1

J2F-1

J2F-1

J2F-1

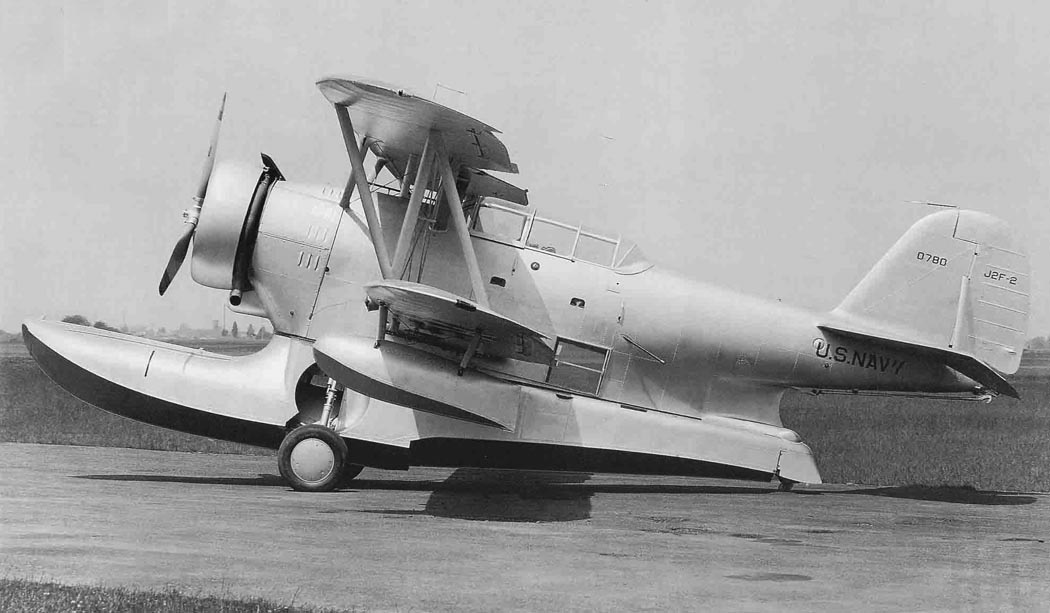

J2F-2

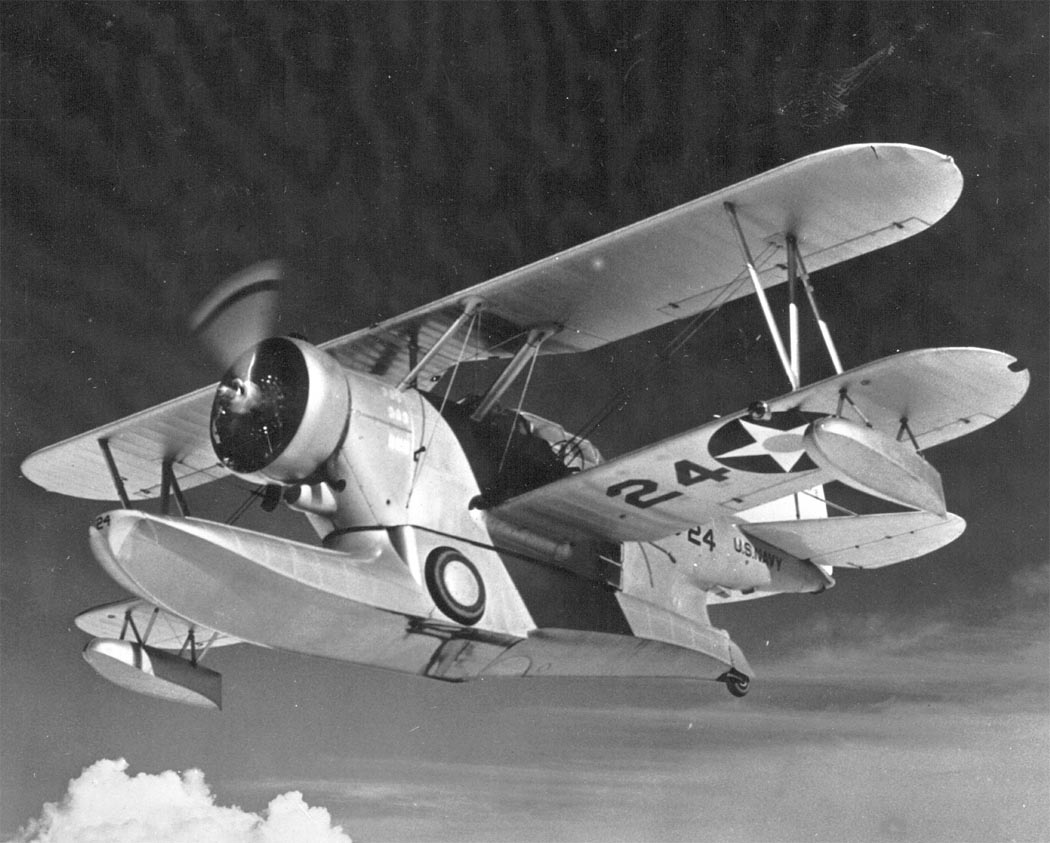

J2F-2

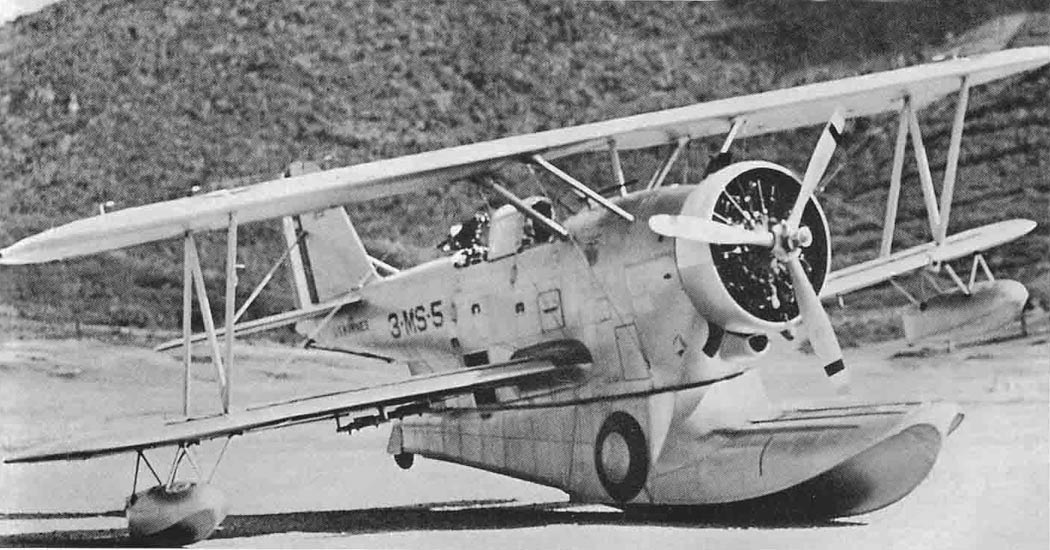

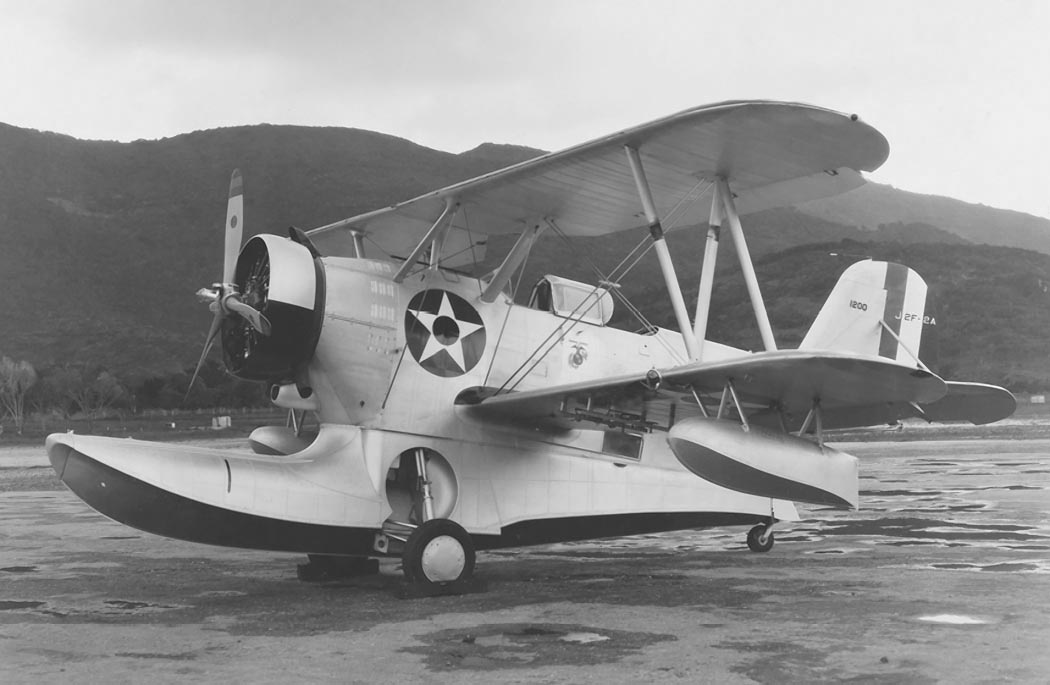

J2F-2A

J2F-2A

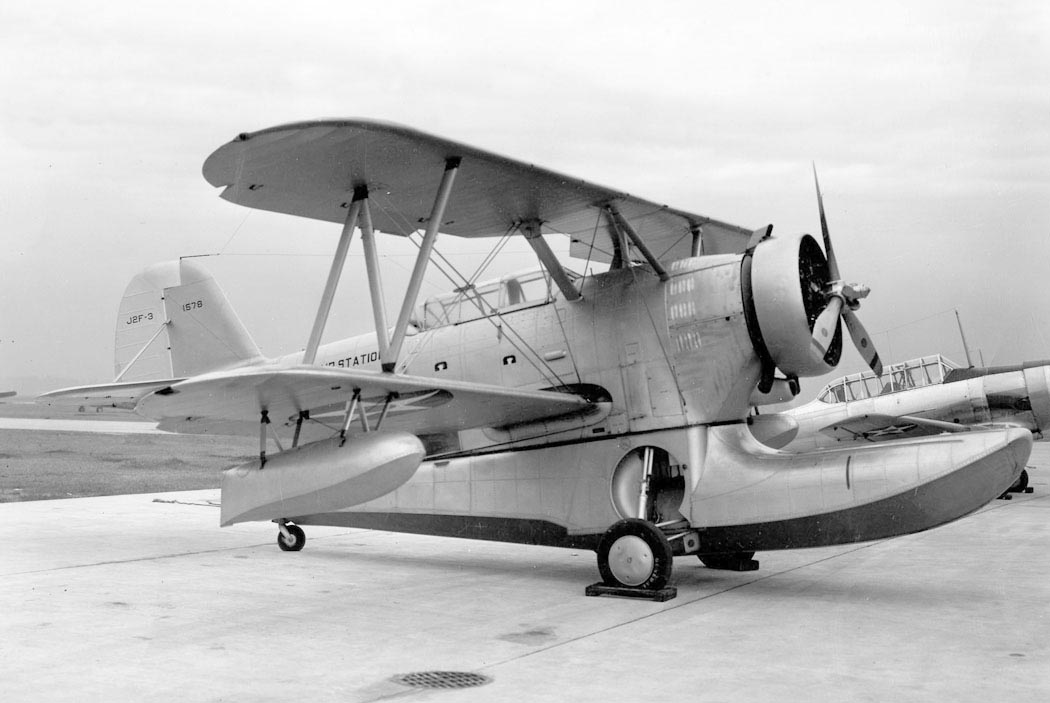

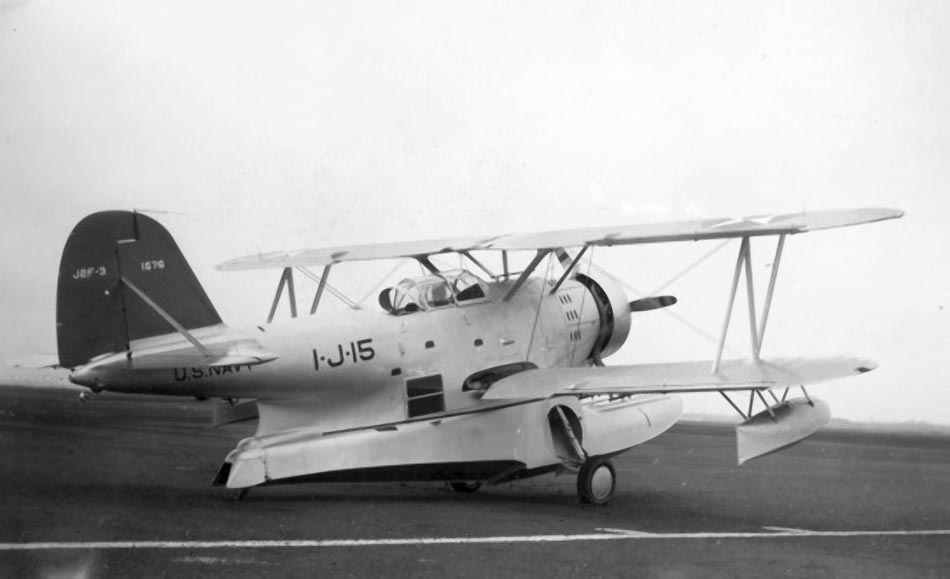

J2F-3

J2F-3

J2F-3

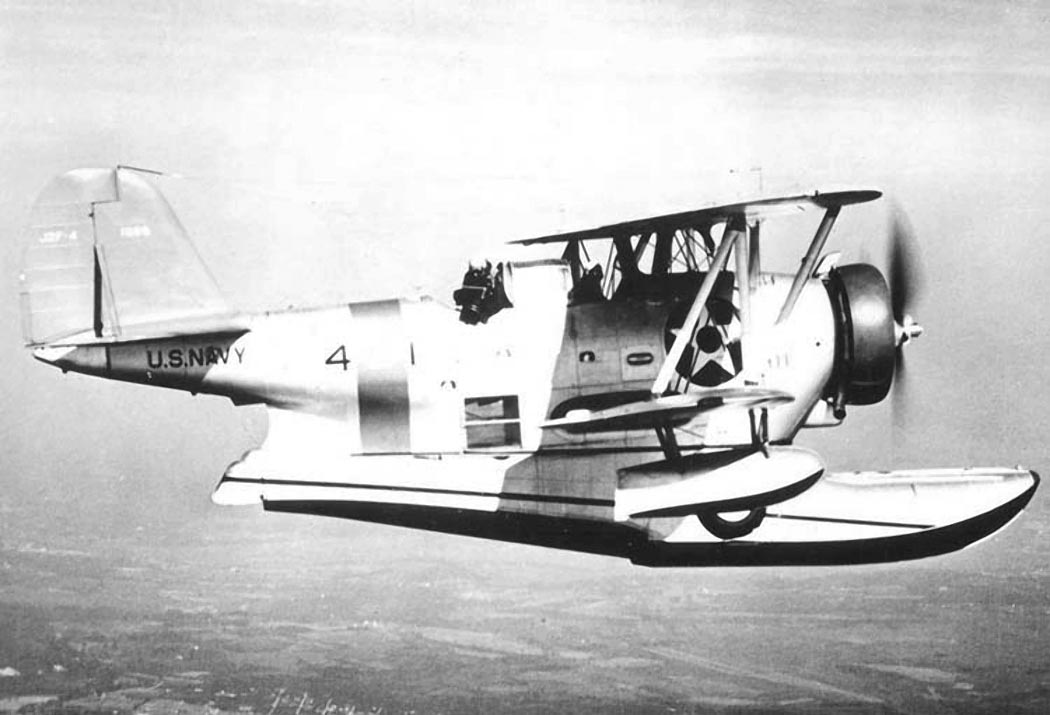

J2F-4

J2F-4

J2F-4

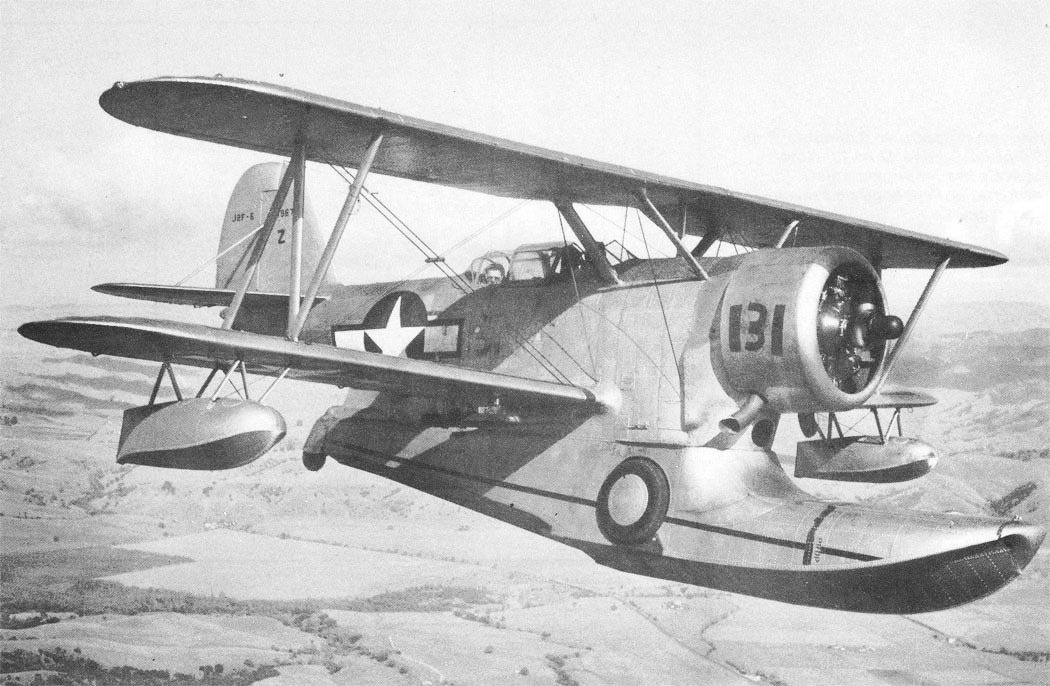

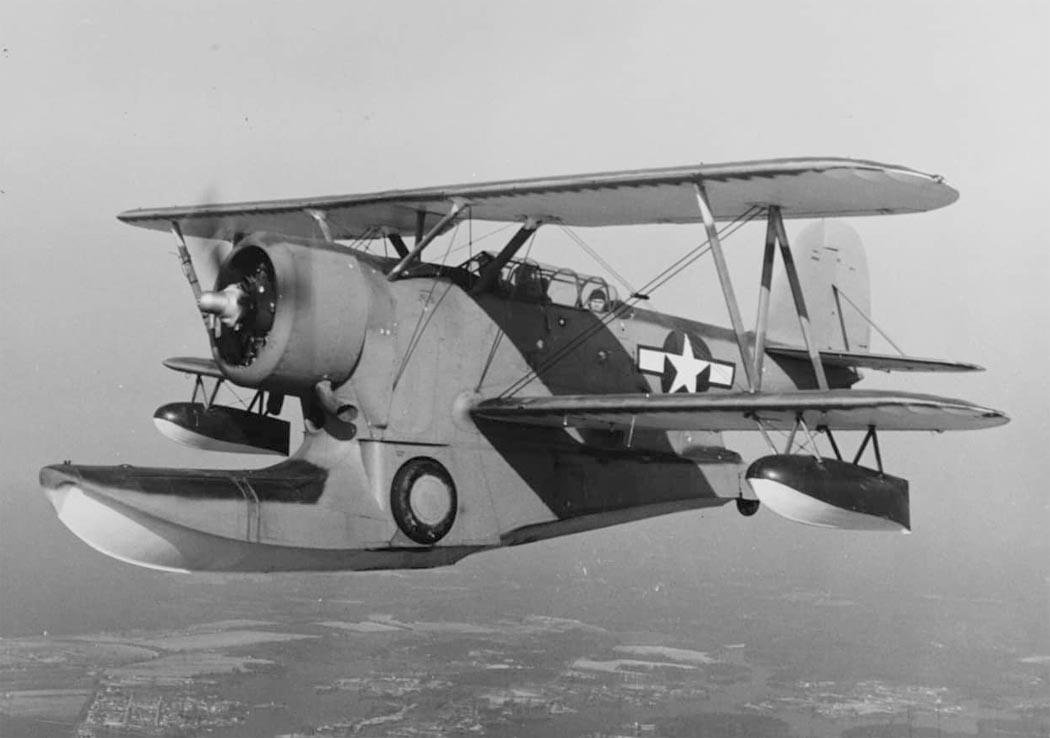

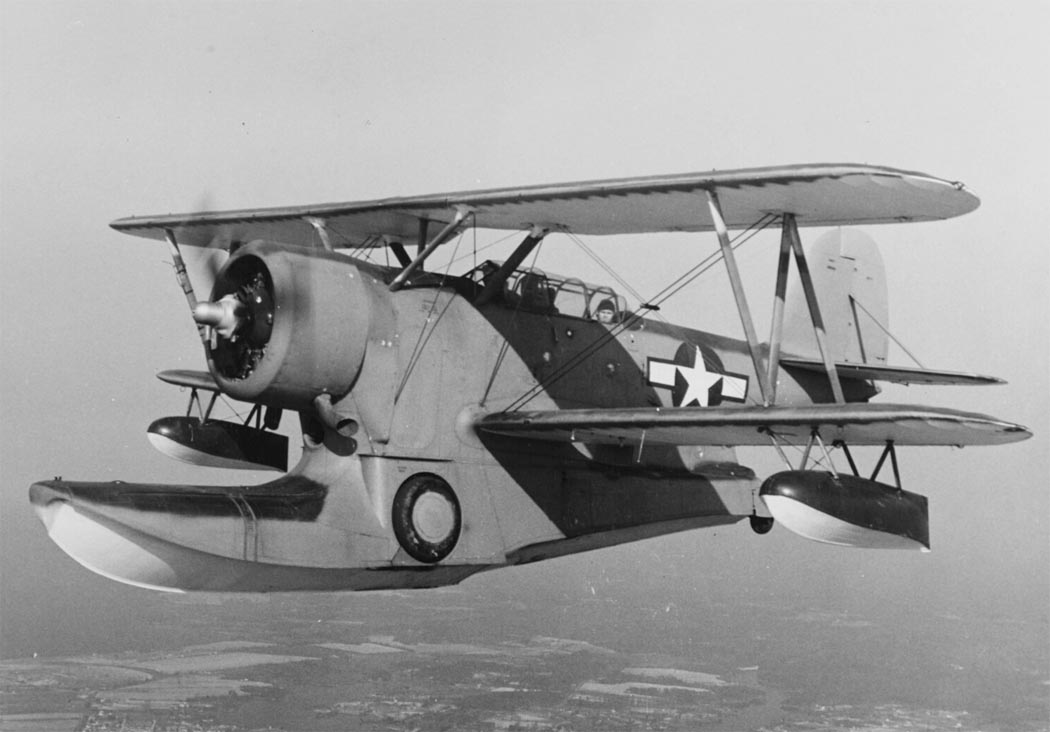

J2F-5

J2F-5

J2F-5

J2F-5

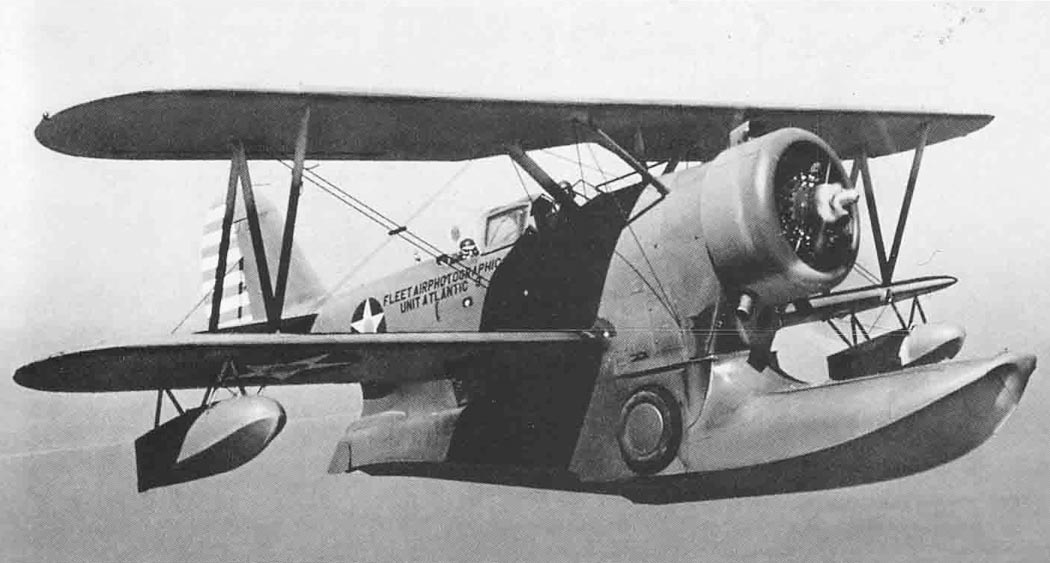

J2F-5

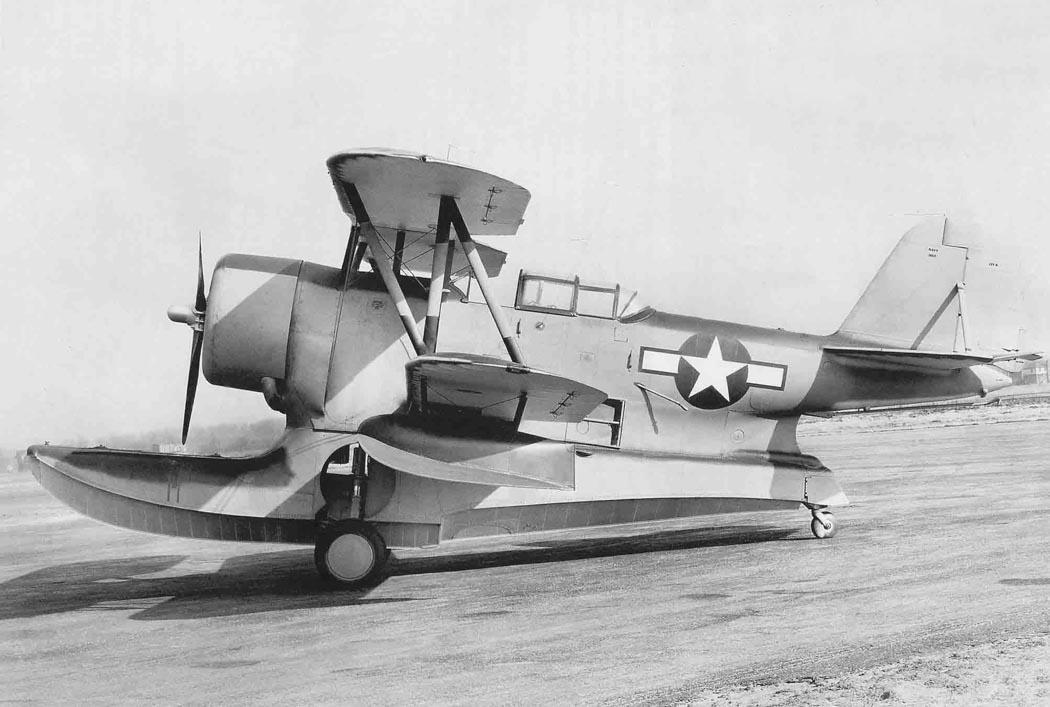

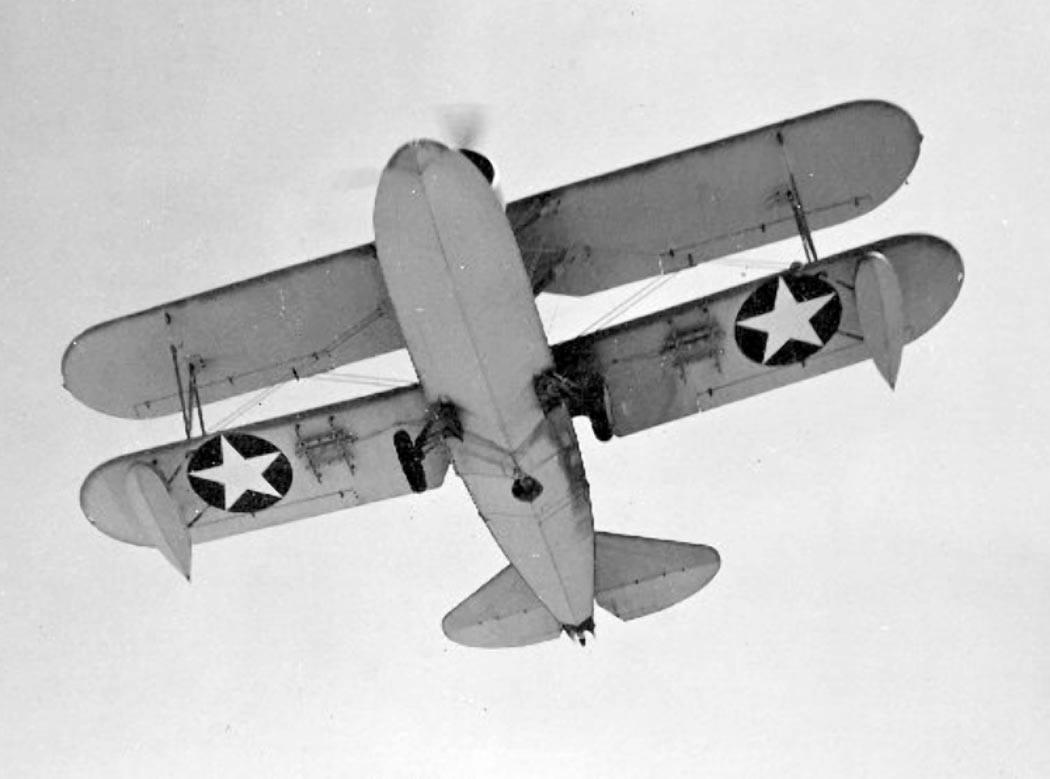

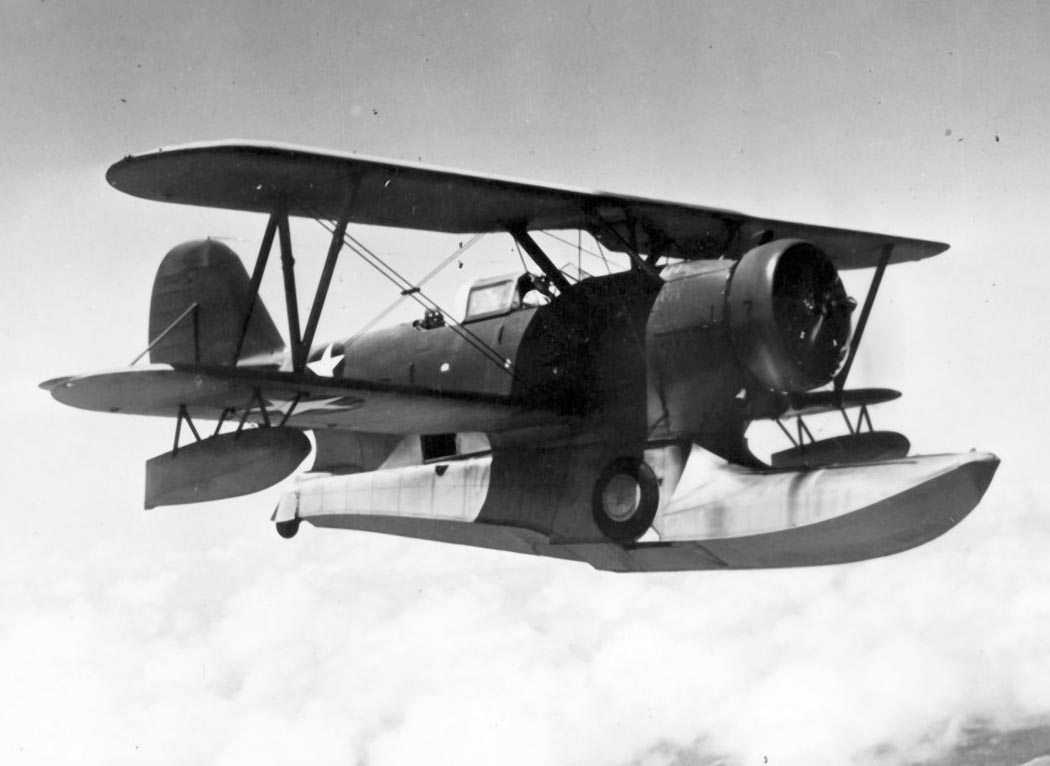

J2F-6

J2F-6

J2F-6

J2F-6

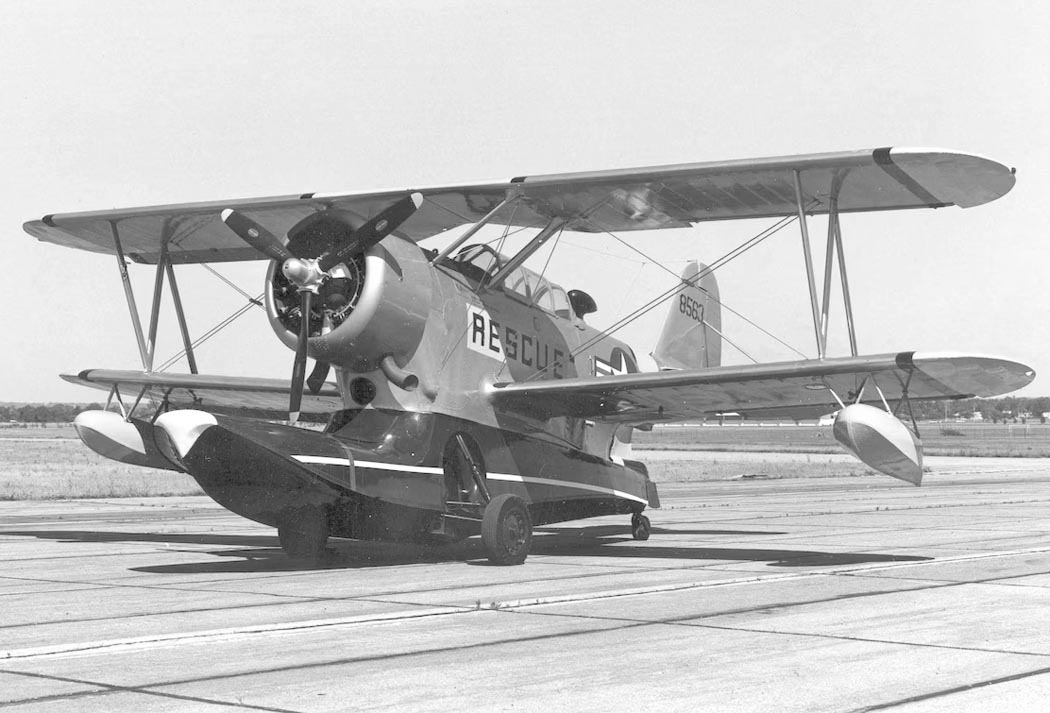

OA-12

OA-12

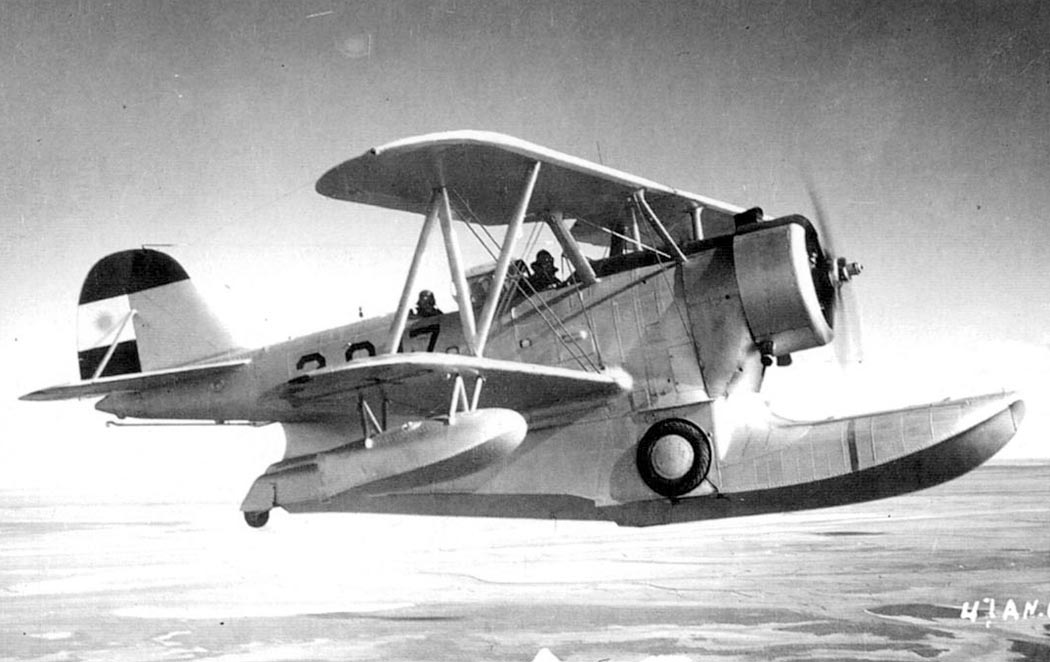

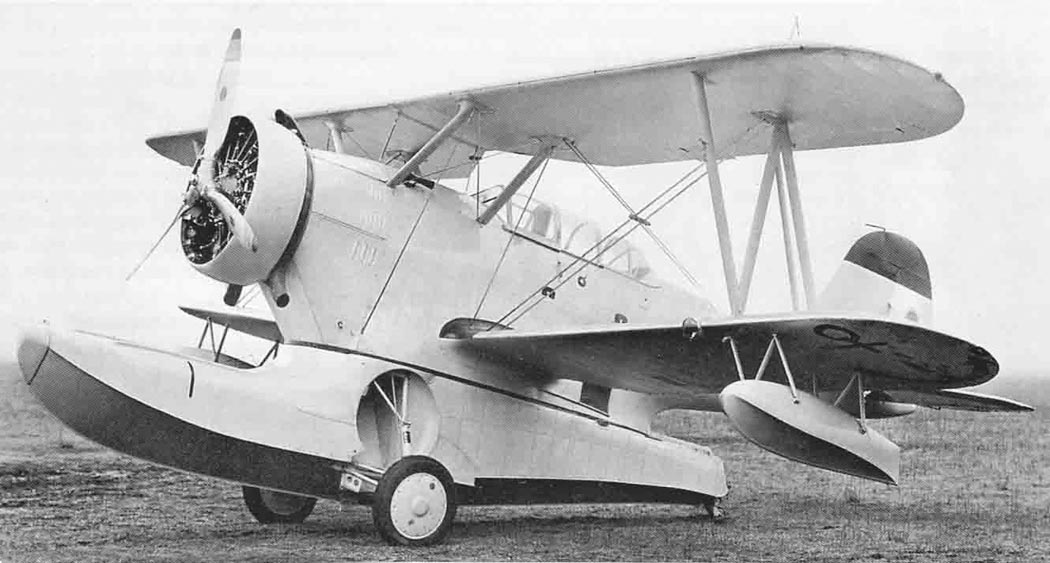

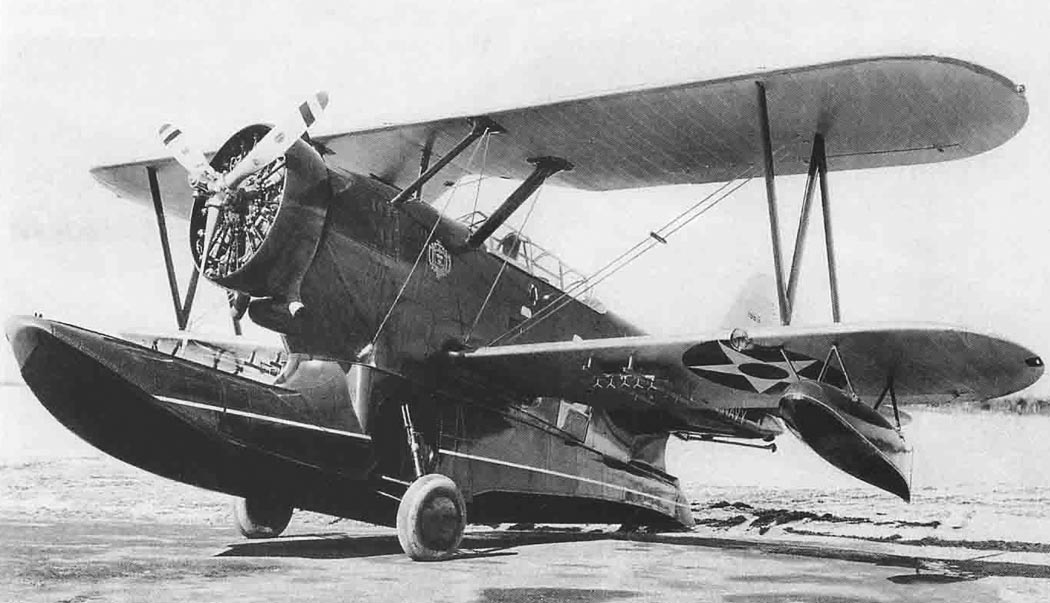

G-20

G-20

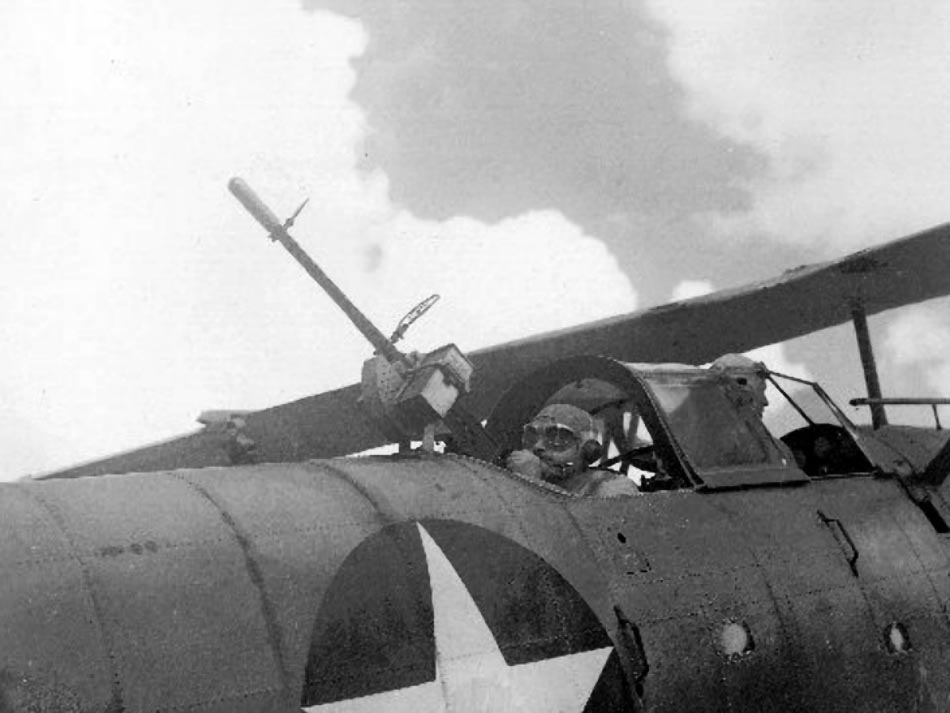

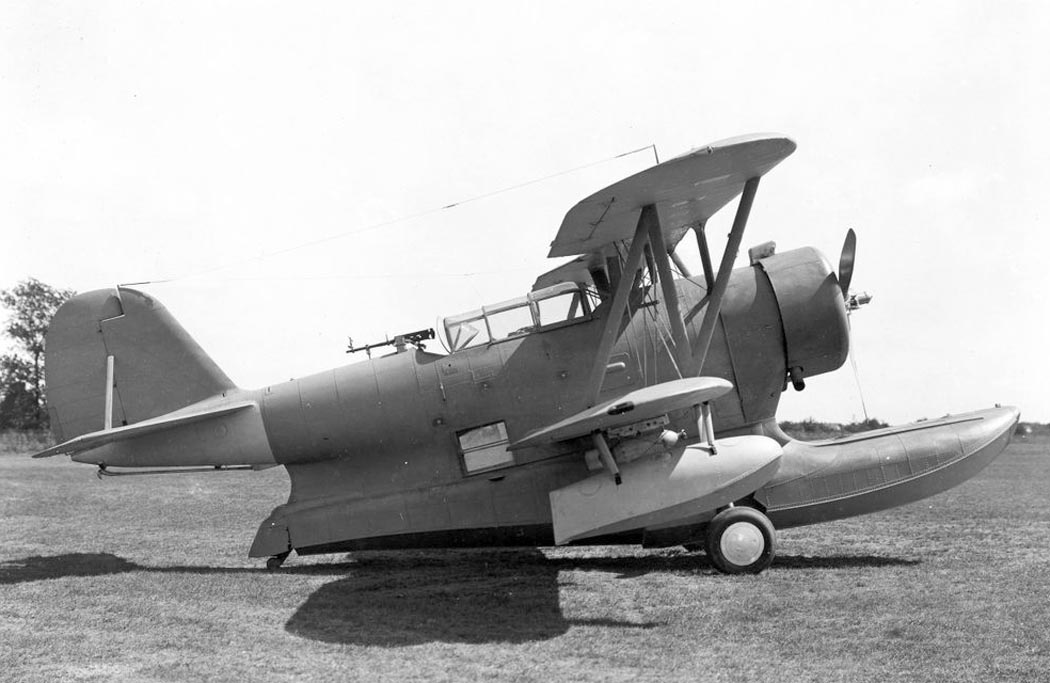

Оборонительная турель

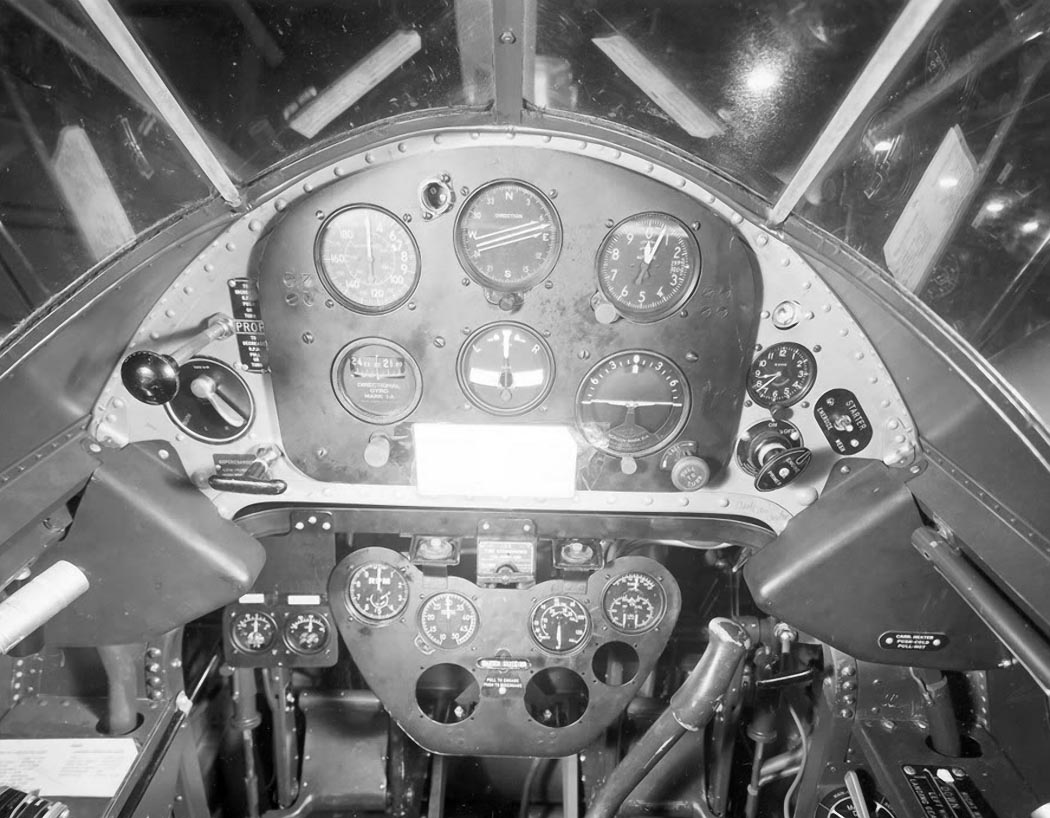

Кабина пилота JF-1
