   A-12

Разработчик: Lockheed
Страна: США
Первый полет: 1962
Тип: Стратегический высотный самолет-разведчик
  ЛТХ     Доп. информация



Характеристики разведчика U-2 впечатляли... Тем не менее, еще до окончания его испытаний Ричард Биссел, заместитель директора ЦРУ Аллена Даллеса, приступил к организации специальной группы, которой предстояло разработать техническое задание на перспективный самолет разведчик. Видимо, в Лэнгли располагали данными, близкими к реальным о состоянии дел в ПВО Советского Союза. По расчетам ЦРУ, операция "Оверфлайт" (воздушная разведка глубинных районов СССР), не могла продолжаться безнаказанно более двух лет. Оценка эта оказалась скорее пессимистичной, чем оптимистичной: первый полет над Польшей в рамках программы "Оверфлайт" летчик ЦРУ Карл Оверстрит (интересная игра слов "оверфлайт" -"оверстрит", если, конечно "оверстрит" не является псевдонимом) совершил 19 июня 1956 г. В последний - наиболее широкоизвестный - Фрэнсис Гарри Пауэрc поднял U-2 1 мая 1960 г. В это время в США уже полным ходом велись работы по самолету "Архангел".

В конце 1957 г. Дик Биссел попросил создателя U-2 Кларенса Джонса найти возможность проанализировать вероятность поражения гипотетического самолета-разведчика, летящего на разных скоростях и высотах, огнем средств ПВО, прежде всего - зенитно-ракетными комплексами. Пожалуй впервые в истории авиации разработчикам предполагалось оценить влияние снижения заметности самолета в электромагнитной области спектра на его уязвимость. Требование снижения ЭПР всплыло не вдруг - одним из очень неприятных открытий операции "Оверфлайт" стала легкость, с какой советские радары обнаруживали и отслеживали U-2.

Келли Джонсон подключил к проведению исследований лучших специалистов "Сканк Уоркс" - секретного отделения фирмы Локхид. Официально это подразделение именовалось Advanced Development Company - компания перспективных разработок, однако во всем мире детище Келли Джонсона известно под своим неофицальным названием "Сканк Уоркс" ("Skunk Works" - работы скунса).

Сверхсекретное подразделение на фирме Локхид было организовано в 1943 г. специально под программу разработки реактивного истребителя ХР-80. Среди занятых в проекте инженеров чрезвычайной популярностью пользовалась полоса "Сконк Уоркс" ("Skonk Works) художника-карикатуриста Аль-Каппа в юмористической газете "Ли'л Эбнер". По соображениям секретности место дислокации группы в телефонных переговорах называть запрещалось, и как-то само собой получилось, что группа стала называться "Сконк Уоркс", пока еще на бытовом уровне. Впрочем, там слово "сконк" восприняли как "сканк". Кларенс Джонсон пришел в ярость, когда узнал что название практически узаконено. "Сканк" и "Сконк" на слух звучат почти одинаково, а слово "сканк" хоть и обозначает скунса, но в дословном переводе звучит как "вонючка" (применительно к зверьку) или "подлец" (в отношении человека). Слово - не воробей, вылетит - не поймаешь. Окончательное написание "Skunk Works" появилось в 60-е годы, букву "о" на "и" заменили дабы избежать возможных претензий в отношении авторских прав на название со стороны Аль-Каппа, однако рисунок симпатичного скунсика в качестве символа отделения перспективных разработок появился раньше замены букв, также как и девиз "Быстро, тихо, вовремя." Официально название "Skunk Works" и логотип - скунс зарегистрированы в качестве торговой марки только в 1973 г.

Сотрудниками "Сканк Уоркс" спроектирован ряд этапных для мирового авиастроения самолетов: Р-80 "Шутинг Стар", F-94 "Старфайр", F-104 "Старфайтер", U-2, F-117 и, конечно же, SR-71.

Итак, анализ, проведенный инженерами "Сканк Уоркс" показал, что наилучшие шансы не быть сбитым будет иметь сверхвысотный и сверхскоростной самолет. За счет использования специальных материалов и выбор оптимальной формы планера можно резко снизить эффективную отражающую поверхность разведчика. Результаты исследования произвели впечатление как на самого Джонсона, так и на куратора из ЦРУ Дика Биссела. Биссел пробил на самом верху решение о начале работ по проектированию высотного скоростного малозаметного разведчика. Попробовать свои силы в разработке самолета на конкурсной основе было предложено фирме Локхид Эйркрафт Корпорейшн и отделению Конвэр Дивижн фирмы Дженерал Дайнемикс в конце 1957 г. Предложить-то предложили, но без заключения формального контракта и финансирования проекта со стороны правительства. Тем не менее, на обеих фирмах приступили к предварительному проектированию в надежде на поступление обещанных ассигнований. В 1958 г. удалось подготовить эскизные проекты разведчиков; ЦРУ на эти работы не затратило ни цента!

Надо отдать должное Бисселу, ставшему едва ли не главным "мотором" проекта, который хорошо понимал степень технического риска при разработке самолета с заложенными беспрецендентными на то время летными характеристиками и малой радиолокационной заметностью. Зам. директора ЦРУ, равно как и представители Локхида и Конвэр, считал невозможным работу над проектом без солидного государственного финансирования. Биссел предложил организовать группу из наиболее талантливых специалистов в разных областях науки и техники, связанных с проектированием разведчика. Задачей группы, которую возглавил Эдвин Лэнд, стало "просвещение" высокопоставленных представителей администрации и командования вооруженных сил. В 1957-59 гг. группа собиралась шесть раз. Обычно, со стороны "официального" Вашингтона в заседаниях принимал участие заместитель министра обороны по ВВС и флоту, иногда на этих встречах выступали непосредственные руководители работ: Кларенс Джонсон от фирмы Локхид, Винсент Долсон и Боб Уайдмер из Конвэр. Тесное взаимодействие администрации и разработчиков позволило резко ускорить процесс принятия решения и избежать многих бюрократических и юридических рогаток.

Первое время работы по разведчику велись на "Сканк Уоркс" под шифром U-3, но с 21 апреля 1958 г. Джонсон ввел обозначение А-11. "Я начал работать над первым проектом самолета под шифром "Архангел", рассчитанным на крейсерскую скорость М=3 с дальностью полета 4000 миль (6437 км) на высоте 90 000 - 95 000 футов (27 431 - 28 955 м)" - вспоминал Джонсон. Впоследствии буква "А" в обозначении ввело в заблуждение многих. Буквой "A" (Attak) в ВВС обозначаются самолеты, предназначенные для нанесения ударов по наземным целям, в данном случае буква появилась от слова "Archangel"; существует, впрочем, еще одна версия: "А" обозначает "Agency", от CIA, Central Intellegence Agency - Центральное Разведывательное Управление. Параллельно инженеры "Сканк Уоркс" работали над проектом "Gusto 2" - околозвуковому летающему крылу с крайне низкой радиолокационной сигнатурой. 23 июля 1958 г. Джонсон доложил о работах "Сканк Уоркс" на заседании "неформальной" группы. Доклад военные восприняли благоприятно, однако представитель ВМС заметил, что флот видит разведчик как самолет на базе проекта "Gusto 2" с рабочим потолком в 150 000 футов (45 719 м); "затаскивать" аэроплан на такую высоты предлагалось при помощи аэростата, а разгонять до скоростей, на которых могут работать ПВРД должны были два ЖРД. Джонсон быстренько прикинул размеры потребного надувного шарика - получился баллон диаметром более мили. За основу был взят "Архангел".

Проект А-11 представлял собой относительно нормальный самолет, отдаленно напоминающий появившиеся позже Ту-144 и "Конкорд". Аэроплан проектировался по схеме бесхвостка с треугольным крылом, задняя кромка которого имела обратную стреловидность, силовая установка - два турбопрямоточных двигателя в гондолах под крылом. В августе 1958 г. Джонсон провел консультации с представителями моторостроительных фирм Марквард и Пратт энд Уитни относительно возможностей ПВРД. Одним из результатов тех консультаций стало перепроектирование А-11. На чертежи легли первые линии А-12. Джонсон счел возможным пересмотреть летные характеристики в сторону улучшения: скорость М=3,2, дальность - прежняя, потолок - 95 - 110 000 футов (28 995 - 33 528 м). Профиль полета представлялся как серия гигантских скачков с шагом в 52 мили от более плотных слоев атмосферы в менее плотные; нечто подобное предложил некогда профессор Зенгер в своем проекте орбитального самолета.

Между тем флот вовсе не отказывался от своего мнения относительно "воздухоплавающего" самолета, но Джонсон от данного проекта просто отмахнулся. На совещании 22-23 сентября он убедил власть предержащих в необходимости концентрации всех усилий "Сканк Уоркс" на проекте "Архангел II" - А-12. На том же заседании представители Конвэр отстаивали свой проект "Супер Хастлер", выполненный на базе бомбардировщика В-58; самолет рассчитывался на крейсерскую скорость М=4. Расчетные данные "Архангела II" приводились следующие: максимальная взлетная масса -135 000 фунтов (61 235 кг) практический потолок - 100 000 футов (30 479 м) дальность полета - 4000 миль (6 437 км) Силовая установка включала два ТРД J58 и два ПВРД диаметром 75 дюймов (1905 мм).

Однако и этот проект не удовлетворил Джонсона - самолет получался чрезмерно дорогим и сложным из-за использования комбинированной силовой установки. Отказ от прямоточни-ков сулил выигрыш в массе порядка 8-9 т. Турбореактивные двигатели Пратт энд Уитни J58 (гражданское обозначение JT11D-20) имели неплохие характеристики на больших числах М, имело смысл попробовать обойтись только ими. Этот ТРД создавался по заказу ВМС и был рассчитан на широкий диапазон скоростей: от посадочных до М=3. Джонсон называл эти двигатели турбопрямоточными, в них использовался перепуск воздуха по трубопроводам от четвертой ступени компрессора в форсажную камеру.

Дискуссию вызвал вопрос о размещении летчика. Существовало мнение, что на самолете необходимо использовать спасательную капсулу, однако Джонсон остановился на обычном катапультируемом кресле и использовании скафандра. Скафандр пилота А-12 практически аналогичен скафандру астронавта космического корабля "Джемини".

Существующий пока только в виде чертежей А-12 представлялся самолетом фантастическим, но даже его внешний вид меркнул перед буйной фантазией конкурентов из фирмы Конвэр.

Они предложили "Супер Хастлер", если верить названию - дальнейшее развитие сверхзвукового бомбардировщика В-58. На самом деле "Супер Хастлер" представлял собой совершенно новый проект самолета с расчетной скоростью полета М=6,25 (!!!) и практическим потолком 125 000 футов (38 099 км). "Передвигаться" в воздушной стихии на крейсерской скорости и рабочем потолке "Супер Хастлеру" предстояло с помощью двух ПВРД фирмы Марквард, а для взлета, посадки и разгона до рабочей скорости "прямоточников" предназначались два убираемых на крейсерской скорости ТРД Дженерал Электрик J85. В конструкции планера предполагалось широкое использование керамики. Смена названия виртуального самолета на последних стадиях проектирования сначала на "Фиш", а затем на "Кингфиш", таким образом, выглядит закономерной.

В конце ноября 1958 г. состоялось решающее совещание с участием президента США Эйзенхауэра о дальнейшей судьбе нескольких проектов разведчика ("Gusto", "Архангел", "Кингфиш"). Результатом обсуждения состояния дел и перспектив программы стало "добро" президента на государственное финансирование дальнейших работ по "Архангелу II" и "Кингфишу". Дабы раньше времени не привлекать внимание конгресса, ассигнования выделялись из специального резервного фонда ЦРУ.

Джонсон плотно засел за проект А-12. Полномасштабным проектированием занималось совсем немного людей из "Сканк Уоркс": Бен Рич (фактически детальное проектирование велось под его руководством), Дэйв Кэмбелл, Дик Фаллер, Дон Нельсон, Дик Кэнтрилл, Рэй Макгенри, Боб Батиста, Генри Комбс, Мерв Хил, Лорн Кэсс, Эд Болдуин, Эд Мартин, мэнеджером программы от фирмы Локхид был Дик Бом. Работу небольшого коллектива курировали от ЦРУ Дик Биссел и Джон Парангоски, от ВВС - бригадный генерал Лео Джери.

Программа имела чрезвычайный уровень секретности, сравнимый с тайной, окутывавшей проект "Манхэттен". О разработке А-12, кроме людей, непосредственно связанных с проведением НИОКР, знали президент США, несколько конгрессменов и несколько человек из ВВС. Категорически запрещалось увязывать ведущиеся работы с фирмой Локхид, все чертежи, а позже - узлы и агрегаты, маркировались "C&J Engineering" (Си! -слегка завуалированные инициалы Келли Джонсона, Kelly Johnson). Необходимые расчеты на компьютере НАСА в целях сохранения секретности выполнялись сотрудниками "Сканк Уоркс" только в ночное время, имевшаяся в НАСА ЭВМ была тогда самой мощной в американском авиапроме.

Проектирование шло тяжело, собственно говоря А-11 - далеко не первый вариант разведчика, только "официальных" проектов было двенадцать (от А-1 до А-12). К апрелю 1959 г. Джонсон пришел к выводу, что работы зашли в тупик, отчаянной попыткой выйти из которого стала попытка полной смены концепции применения самолета. Крайне сложный в эксплуатации и требовательный к взлетно-посадочным полосам аэроплан должен базироваться на одном аэродроме (авиабаза Мюрок) и выполнять полеты по всему "шарику" дозаправляясь в воздухе от летающих танкеров. Все же чисто авиационные проблемы, хоть со скрипом, но решались, в то время как совершенно непаханным полем оставалось задача снижения радиолокационной заметности. Джонсон решал задачу методом итерации: сначала отрабатывать "трехмаховую" аэродинамику и силовую установку, затем -снижение заметности в единой завязке с более-менее отработанной аэродинамикой и движками. Расчеты показали, что вероятность обнаружения А-11 радарами составляет 100% -такой результат никуда не годился. К июлю 1959 г. "скунсовцы" нашли оптимальный вариант, способный удовлетворить удовлетворить требованиям при условии некоторого снижения рабочего потолка. Джонсон смог убедить вышестоящих лиц в разумности корректировки расчетных летных характеристик.

Собственно, в июле 1959 г., удалось "нарисовать" тот А-12, который знает сегодня весь мир как SR-71 (тем не менее, А-12 и SR-71 - разные самолеты). Джонсон писал: "8 июля появился хороший шанс, что если самолет -разведчик будет построен, то это будет наш самолет." Окончательное решение о постройке прототипа и проведения летных испытаний (или А-12, или "Кингфиш") Эйзенхауэр принял лично 20 июля 1959 г. Через месяц заказчики из Пентагона, ВМС и ЦРУ решали какой самолет следует признать победителем конкурса.

Время на проектирование до первого полета прототипа 22 месяца у обоих проектов.

Официально фирма Локхид приступила к полномасштабному проектированию высотного скоростного и малозаметного самолета-разведчика 29 августа 1959 г. Интересно отметить, что другой локхидовский проект - "Gusto" аннулирован не был, а лишь временно приостановлен. Всего через два дня, 31 августа, Джонсон распорядился строить макет скоростного разведчика и его модель в масштабе 1:8. Фронт работ резко расширялся.

Весь сентябрь и октябрь велись интенсивные продувки моделей и аэродинамических трубах НАСА. Продувки выявили недостаточную устойчивость по каналу тангажа, а также серьезные проблемы, связанные с балансировкой самолета при полете на больших высотах.

Проект А-12 был выполнен по модифицированной схеме "бесхвостка" с крылом, плавно сопрягающимся с фюзеляжем, позже такая схема получит название интегральной.

Треугольное среднерасположенное крыло с положительным углом стреловидности по передней кромке 60° и отрицательным в 10° - по задней, имело очень тонкий двояковыпуклый профиль. С внешней стороны гондол двигателей применена коническая крутка носка крыла. Характерный внешний вид самолету придают развитые боковые наплывы, занимающие до 40% длины фюзеляжа, подобные боковые выступы сделаны и на внешних бортах гондол двигателей. Наплывы выполняют роль фиксированных передних поверхностей схемы "утка". Они оказывают благоприятное влияние на несущие свойства крыла, улучшают продольную и боковую устойчивость самолета, уменьшают изгибающий момент, действующие на носовую часть фюзеляжа.

Крыло многолонжеронной конструкции имеет кольцевые рамы для крепления гондол ТРД. На задней кромке каждой плоскости имеется по два элевона с максимальным углами отклонения +/-12°. Других поверхностей управления или средств механизации не предусмотрено.

Хвостовое оперение состоит из двух цельноповоротных килей, смонтированных на гондолах ТРД и установленных под наклоном 15° к вертикали с завалом к продольной оси самолета. Максимальные углы отклонения килей +/-20°. Возможно как совместное отклонение килей, так и индивидуальное.

Уменьшение ЭОП, наряду с достижением огромных скоростей и высот, считалось одним из основных требований к самолету. На молозаметность "работали" удлиненный боковой профиль фюзеляжа и гондол двигателей, плавное сопряжение гондол, крыла и фюзеляжа, боковые наплывы и отклоненные внутрь кили. Примечательно, что площадь вертикального оперения считалась, исходя из соображений приемлемой управляемости, а не устойчивости, которую должна была обеспечивать специальная гироскопическая система. В конструкции боковых наплывов, носков крыла, элевонов использовался радиопоглащающий сотовый заполнитель из пластика.

В начале декабря 1959 г. на радиотехнический полигон были доставлены три модели для испытаний на определение эффективной отражающей поверхности и исследований в области оптимизации формы планера с точки зрения снижения ЭПР. Как и ожидалось, наибольший всплеск отраженного сигнала давали входные и выходные устройства двигателей, вертикальное хвостовое оперение, наплывы фюзеляжа и гондол двигателей.

Головной боли разработчикам добавлял сам двигатель. Необычная даже для сегодняшнего дня конфигурация самолета отчасти обязана нежеланием конструкторов раздувать фюзеляж до диаметра двигателя и стремлением расположить воздухозаборники вне зоны влияния скачков уплотнения крыла и фюзеляжа. Двигатель у фирмы Пратт энд Уитни получился чересчур сложным и капризным для установки на "нормальные" самолеты. Флот от него отвернулся и в 1959 г. программа разработки ТРД J58 осталась без финансирования, что, конечно же, вовсе не облегчало работу по его "прописке" на борту А-12. На помощь пришло ЦРУ: руководство Управления перебросило средства, расходуемые на вялотекущую программу "Gusto", на адаптацию J58 к трехмаховому крейсерскому режиму полета. 30 января 1960 г., одновременно с официальными заверениями о выделении фирме Локхид ассигнований на постройку двенадцати А-12, руководство Пратт энд Уитни получило заказ на изготовление трех экспериментальных ТРД на базе J58, предназначенных для проведении серии стендовых испытаний, еще три движка следовало подготовить к началу 1961 г. уже для проведения испытаний в полете.

В целом силовая установка представляла собой очень сложное устройство, сочетавшее двигатель, осесимметричный воздухозаборник с подвижным конусом центрального тела, эжекторы. На больших числах М основная тяга создавалась даже не ТРД, а мотогондолой, которая как бы превращалась в прямоточный двигатель, при этом на долю собственно ТРД приходится лишь 17% создаваемой движущей силы. При больших скоростях полета ТРД J58 - всего лишь устройство, индуцирующее воздушный поток.

Шасси - обычной схемы - трехопорное, с носовой опорой. Носовая двухколесная стойка убирается в фюзеляж по полету. Основные опоры имеют по три колеса на одной оси и убираются в корневые части крыла по направлению к оси самолета. Отсеки основных опор расположены для предотвращения перегрева пневматиков в полете в зоне топливных баков, циркуляция топлива способствует охлаждению отсеков шасси.

Постепенно круг предприятий, вовлеченных в проект "Архангел П" все больше расширялся. Фоторазведывательное оборудование делали фирмы Перкин-Элмер и Кодак, Миннеаполис Ханиуэлл - инерциальную навигационную систему и систему автоматического управления полетом, Фаируэлл Копорэйшн совместно с Дэвид Кларк Корпорейшн - оборудование жизнеобеспечения.

Сложнейшей проблемой стал выбор основного конструкционного материала. Высокие скорости полета гарантировали высокий нагрев планера, ввиду чего пришлось выбирать титан (85% конструкции) и композиты (около 15%). Широкое использование титана облегчало жизнь конструкторов и сильно усложняло работу технологам. Как известно, титан - один из самых сложных в обработке материалов, вплоть до начала 1961 г до 80% титановых поковок приходивших в адрес фирмы Локхид для дальнейшей обработки -браковалось.

Тепловой барьер сделал специалистов по материаловедению едва ли не главными фигурами, вполне сопоставимыми по статусу с аэродинамиками Требовалось обеспечить не только прочность конструкции при высоких температурах, но и обеспечить работу топливной и гидросистем, одни работы по созданию остекления фонаря кабины обошлись в 2 млн. долл. и заняли три года. Обнаружился "удивительный недостаток" электрооборудования, способного работать в условиях высоких температур, особенно, проводов, штепсельных разъемов и преобразователей. Причем в предложениях недостатка не было, однако почти вся аппаратура имевшая гарантийную температуру работы вплоть до 540 °С предназначалась для ракетной техники и могла работать при высоких температурах всего несколько минут.

С рабочей жидкостью для гидросистемы связан эпизод, достойный анекдота Фирма Локхид направила в адрес различных поставщиков просьбы прислать образцы жидкостей, пригодных для работы при высоких температурах. Одна фирма прислала образец, способный работать при 315°С. Образец почему-то находился в тревиальном брезентовом мешке и представляя собой порошок белого цвета. В жидкое состояние порошок переходил при температуре 93°С. Оригинальное, конечно, решение, но как быть, когда температура системы равна температуре воздуха на аэродроме, к примеру +30°? Паяльной лампой подогревать что ли? Порошкообразная жидкость была отвергнута.

Решению многих вопросов способствовало изготовление макета передней части фюзеляжа со всем оборудованием для исследования влияния нагрева на всю конструкцию в целом. Отдельно в условиях воздействия высокотемпературного потока воздуха испытывался натурный отсек крыла, сочетающий тонкую наружную обшивку и мощные лонжероны. Уже в первом испытании обшивка крыла сморщилась как тряпка. Гофрирование обшивки наряду с изменение способа крепления обшивки к лонжерону позволило увеличить прочность и избежать появления "морщин" при росте числа М.

Конструкция фюзеляжа рассчитана на установившиеся температуры обшивки до +260 °С и кратковременный нагрев до +315°С.

Уже в ходе летных испытаний всплыла еще одна более чем необычная проблема, связанная с нагревом самолета. Оказалось, что на посадке, в случае резкого уменьшения тяги двигателей и большой скорости снижения, корпуса двигателей остывали гораздо быстрее, чем диск компрессора. В результате лопатки начинали цеплять стенки корпуса.

Принятая компоновочная схема с большом разносом двигателей от продольно оси самолета имела очень большой недостаток - большую ассиметрию тяги и лобового сопротивления при отказе одного двигателя. Чтобы парировать разворачивающий момент было решено использовать систему повышения устойчивости, способную за несколько миллисекунд отклонить руль направления на необходимый угол.

В феврале 1960 г ЦРУ предложило фирме Локхид начать отбор летчиков для А-12. Всего планировалось набрать 60 человек, в первый отряд - 24 пилота. Медицинские требования к кандидатам не уступати требованиям, предъявляемым к астронавтам, набираемым примерно в то же время по программе пилотируемого космического корабля "Меркурий". Возрастные рамки ограничивались 25-40 годами, рост - не более 1 м 83 см, вес - не больше 79 кг. Летчика №1 Джонсон выбрал лично, им стал "фирменный" локхидовский испытатеть Л. Шальк, с которым был заключен контракт на проведение первых 12 полетов (Шальк выполнил 13 полетов). Окончательно первый список летчиков выглядел следующим образом Уитьям Скляр, Кеннет Коалинз, Уолтер Рэй, Лон Уолтер, Мил Воеводич, Джэк Уикс, Рональд Лэйтон, Дэннис Салливан, Дэвид Янг, Фрэнсис Мюррэи и Расселл Скотт, плюс летчики-испытатели фирмы Локхид во главе с Шальком Все пилоты, кроме "фирменных", являлись офицерами ВВС, теперь им предложили расстаться с погонами и оставить военную службу, поскольку ЦРУ считается гражданским учреждением.

В высших кругах США роста уверенность в успехе инженеров "Сканк Уоркс", чему свидетельством стало обращение в марте 1959 г генералов от ВВС к Джонсону с просьбой рассмотреть возможность создания на базе А-12 истребителя-перехватчика. В распоряжение "Сканк Уоркс" предоставили всю документацию по РЛС AN/ ASG-18 и новейшей на тот момент УР "воздух-воздух" Хьюз GAR-9. Военные не настаивали на своем безусловном приоритете, они хотели получить хотя бы ответ о принципиальной возможности постройки перехватчика Кларенс дал такой ответ, однако уточнив, что создание истребительной модификации потребует нескольких лет работы, и, в лучшем случае, в варианте перехватчика может быть изготовлен только шестой или седьмой опытный самолет.

С расширением фронта работ увеличивалось число проблем. В марте 1961 г Джонсон проинформировал ЦРУ об отставании программы от графика на три-четыре месяца из-за неготовности силовой установки Впрочем, и v самих "скунсовцев" не все было ладно -мучительно рождалась конструкция крыла. Биссел ответил Джонсону в довольно резком тоне "Я изучил ваше предложение о переносе срока первого полета с 30 авгчста на 1 декабря 1961 г. Данная новость шокирует чрезвычайно на фоне уже согласованного переноса срока с мая на август. Я надеюсь, что это последнее разочарование. " Напрасно, конечно Бисселл надеялся.. Джон был настроен гораздо более пессимистично - "Мы находимся в самом начале долгого, долгого, долгого пути. " Основная причина задержек все-таки связывалась с двигателя ми фирма Пратт-Уитни обещала предоставить два летных J58 не раньше марта 1962 г. В сентябре Джонсон принял решение не ждать штатных моторов, а ставить отработанные ТРД J75 и с ними начинать летные испытания. Несмотря на то, что работы на заводе в Бербэнке по сборке первого А-12 велись в три смены, круглосуточно, срок первого полета методично переносился 22 декабря 1961 г., 27 февраля 1962 г.

Не все просто оказалось и с двигателем J75 - требовалась доработка компрессора. Тем не менее весной 1962 г. работы по организации летных испытаний развернулись во всю. Был сформирован отряд обеспечения: девять самолетов сопровождения - восемь F-101 и один F-104, два тренировочных Т-33, один транспортный С-130; две административных Цессны U-3A и "180" плюс поисково-спасательный вертолет. Шальк совершил несколько полетов на летающей лаборатории НАСА - истребителе F-100, у которого можно было менять запас устойчивости по каналу тангажа путем изменения местоположения центра тяжести. А-12 проектировался как самолет с более чем ограниченным запасом устойчивости по тангажу, поэтому опыт полетов на самолете с близкими к расчетным данными устойчивости и управляемости был необходим.

Сборку первого прототипа А-12 закончили в середине февраля, а 28 февраля на двух специальных трейлерах фюзеляж и отстыкованные плоскости крыла перевезли в испытательный центр Грум-Лейк. Расположенный в пустыне Сьерра-Невада испытательный центр Комиссии по атомной энергии Грум-Лэйк, он же "район 51", был хорошо знаком представителям фирмы Локхид, здесь проводились испытания U-2. В узком кругу "район 51" называли просто "район" или "ранчо". Окончательный монтаж проводили на месте. Попутно обнаружилась течь баков, задержавшая первый полет еще на месяц: оказалось, что герметичные баки больше всего напоминают решето -текут в 68 местах! Самолет удалось полностью подготовить к проведению летных испытаний только в конце апреля.

Первый полет проходил 25 апреля 1962 г. в обстановке максимально возможной секретности. Сразу же как только Шальк оторвал "Архангела" от земли, начались колебания по каналу тангажа. "Смотреть на это со стороны было ужасно", - вспоминал Джонсон. Налицо - неустойчивость и склонность самолета к автоколебаниям. По выражению Шалька, самолет "барахтался в небе", А-12 раскачивался по всем трем осям так, что летчик уже не чаял благополучно приземлиться. Тем не менее, Шальк приткнул самолет, благо Грум-Лойк представляет собой высохшее озеро, на котором можно осуществлять прерванный взлет без особых проблем. В этом полете система повышения устойчивости не работала, а сам полет представлял собой скорее скоростную рулежку с кратковременным отрывом машины от земли. Полноценный полет состоялся 26 апреля, он продолжался 35 минут. Работающая система SOS исключила автоколебания по всем каналам управления. "Прекрасный взлет, прекрасная посадка", - отметил Джонсон. Второй полет выполнялся с убранным шасси.

Третий, он же первый "официальный", полет А-12 состоялся 30 апреля в присутствии представителей заказчика. Полет продолжался 59 минут, Шальк забрался на высоту 9 000 м и достиг скорости 550 км/ч. В послеполетном отчете летчик отметил удовлетворительную устойчивость и управляемость аэроплана. В очередном полете, 4 мая, "Архангел" впервые вышел на сверхзвук, достигнув скорости М=1,1. Джонсон ликовал, он даже посчитал возможным за счет ускорения программы летных испытаний нагнать отставание от графика, вызванное задержками в постройке прототипа. К полетам подключился второй летчик -Билл Пэрк, а 26 мая на аэродром был доставлен второй А-12. Правда, он предназначался для проведения наземных испытаний по определению эффективной отражающей поверхности. Тре-шй прототип собрали в августе, первый полет он совершил в ноябре. Четвертый А-12 в двухместном тренировочном варианте доставили на базу в ноябре; пятый, одноместный, - в декабре. К двухместной машине быстро приклеилось прозвище "Титановый гусь". В конце 1962 г. в программе летных испытаний было задействовано два первых "Архангела". Самолеты достигали скорости М= 2,16 и высоты 18 000 м. А-12 пилотировали Лу Шальк, Билл Пэрк и Джим Истхэм, в январе к ним присоединился Боб Гилланд. Скорости в два Маха А-12 достигал только в пикировании. Собственно разгонять машину до такой скорости особой необходимости не было: для А-12 это "проходной" режим при выходе на крейсерское число М=3. Полеты на скорость проводились из-за сильного давления со стороны заказчиков из ЦРУ. ЦРУшники считали, что А-12 вполне может летать со скоростью М=2, причем аргумент в спорах с инженерами "Сканк Уоркс" выдвигался железный: "Если перехватчик F-106, оснащенный J75, летает со скоростью М=2,0 может, то почему не может этого делать А-12?" Рассуждения на тему согласования воздухозаборников, секундного расхода воздуха, оптимизации конструкции под ТРД J58 в расчет не принимались, вот и пришлось в полете доказывать, что А-12 не хуже F-106.

На этом этапе в программе испытаний делался упор на проверку работы различных систем и агрегатов самолета, в частности инерциальной навигационной системы, отработку дозаправки топливом в полете. Один полет был необычным. Собственно испытательным его назвать нельзя: кабину инструктора "Титановго гуся" занял Лу Шальк, а на месте курсанта устроился сам Келли Джонсон. Сразу после взлета летчик разогнал "спарку" до М=1,4, дав впервые почувствовать Джонсону ощущения сверхзвукового полета. В ходе полета Шальк также продемонстрировал дозаправку в воздухе. "Вывозка" Джонсона прошла безукоризненно. Лу Шальк вспоминал: "Наверное, идея выполнить полет с боссом, в котором вы могли реально продемонстрировать ему все свои проблемы, была не самой лучшей. Однако этот полет состоялся и он был прекрасным, я уверен, что доставил Джонсону огромное удовольствие."

Карибский кризис, точнее сбитый над Кубой U-2 майора Андерсона, резко поднял приоритетность программы "трехмахового" высотного разведчика. Только вот разведчик пока не был ни "трехмаховым", ни высотным. Проблемы с двигателем J58 обострились до такой степени, что директор ЦРУ Джон Маккон направил на фирму Пратт энд Уитни разгневанное послание. Тем не менее первые десять летных двигателей появились на "ранчо" только в январе 1963 г. Оснащенный одним J58 и одним J75 первый прототип А-12 первый раз поднялся в воздух 13 января. Постепенно штатные двигатели установили на все самолеты (в том числе заменили и оставшийся J75 на первом прототипе), кроме двухместного - он на протяжении всего срока эксплуатации летал с J58.

После монтажа новых движков летчикам удалось поднять планку максимальной скорости до М=2,5. Все пилоты отмечали сложность управления самолетом на скоростях выше М=2,0. 24 мая в рутинном околозвуковом полете на испытании ИНС разбился третий прототип А-12, летчик-испытатель Кен Коллинз благополучно катапультировался. До выяснения всех причин все полеты "Архангелов" прекратились. Солдаты в течение двух дней собирали мельчайшие фрагменты конструкции и детали разбившегося самолета; прессе объявили, что в тренировочном полете разбился истребитель F-105. Причиной катастрофы стало обледенение канала приемника воздушного давления, из-за которого скоростемер давал неверные показания. Пользуясь ошибочными данными о величине приборной скорости, Коллинз вывел самолет за установленные ограничения, после чего машина потеряла управление.

С трудом выкарабкался из опасной ситуации в полете па первом прототипе Шальк, он считал тот полет самым сложным за всю свою карьеру летчика-испытателя:

"...самолет стал разгоняться как никогда быстро. Стало очевидно, что я наберу скорость порядка трех махов раньше, чем достигну поворотной точки маршурута в районе границы с Канадой. Чтобы начать разворот раньше, пришлось убрать тягу двигателей (радиус виража на такой скорости был около 90 миль). Развернувшись, я вновь увеличил число оборотов двигателя и продолжил набор высоты, не заметив сначала при этом незначительного уменьшения расхода топлива, что привело, в свою очередь, к уменьшению числа оборотов турбины одного из двигателей. Попытки поднять тягу путем манипуляций с воздухозаборником успехом не увенчались, двигатель вошел в помпаж, затем начался помпаж второго двигателя. ... Я начал думать о катапультировании, но все же остался в самолете, пока, по крайней мере, он представлял собой единую конструкции. Затормозить самолет оказалось очень сложно. После того, как скорость уменьшилась до М=1,4, я выключил левый двигатель, чтобы избежать пожара. После выключения форсажа попробовал запустить левый движок снова: о чудо - он запустился. Мне удалось благополучно вернуться на базу. Причина стремительного разгона самолета выяснилась на послеполетном разборе. Оказалось, что на своем еженедельном совещании инженеры решили, что улучшить разгонные характеристики и снизить расход топлива можно исключив переток воздуха после закрытия перепускных створок воздухозаборника. Техники намертво закрепили створки в закрытом положении. Ни один человек не сказал мне, что самолет будет разгоняться подобно собаке, у которой подожгли хвост. Понятно, почему ни к чему не привело переключение режимов работы воздухозаборника - створки никак не реагировали на мои усилия."

Заветных трех Махов удалось достигнуть 20 июля 1963 г., первым пролетел с тройной скоростью звука Луис Шальк. Однако до крейсерского полета на такой скорости речи пока не шло. Во втором полете за три Маха, состоявшемся в сентябре, Лу Шальк выдерживал скорость М=3 в течении трех минут. Это меньше, чем требовалось, в то же время лететь три минуты на трех Махах тогда не мог ни один туроореактивныи самолет в мире кроме "Архангела". Уже в ноябре Джим Истхэм разогнал первый прототип до М=3,3, после чего слегка "замедлился" до М -2,2 и держал эту скорость в течение 15 минут. На втором прототипе был выполнен полет, в котором самолет 53 минуты летел со скоростью не ниже М=2,65. Стало я с pt о: инженерам "Сканк Уоркс" решить проблему длительного высокоскоростного полета удалось! Последних сомневающихся в возможности А-12 совершать длительные трехмаховые перелеты убедили полеты Джима Ист-хэма, выполненные 27 января 1965 г. (самолет летел на скорости М=3,1 в течение 1 ч 40 мин.) и 10 февраля того же года - пять минут на М=3,23).

В середине 1963 г. летало уже пять А-12 - плотный покров тайны над программой разведчика становилось удерживать все сложнее и сложнее. На ослаблении режима секретности настаивали ВВС, которым все труднее становилось скрывать полеты скоростных машин. Кроме того, разворачивалась программа по созданию сверхзвукового транспортного самолета. В рамках этой программы, технологии, апробированные на А-12, могли бы очень пригодиться. Президент Джонсон получил информацию о существовании программы А-12 в ноябре 1963 г., через неделю после вступления в должность первого лица США. Джонсон отдал распоряжение готовить пресс-релиз о самолете, срок возможной публикации -вторая половина 1964 г. Под давлением ЦРУ пиарщики умело навели тень на плетень; о разведчике даже не упоминалось, зато у заинтересованных читателей и слушателей должно было создаться впечатление, что весь "огород городили" ради перехватчика YF-12А, впрочем, его обозначение также исказили. В варианте перехватчика был изготовлен седьмой прототип. Джонсон обозначил перехватчик как AF-12, однако ВВС настояли на стандартном индексе YF-12 На "Сканк Уоркс" перехватчик всегда рассматривался как модификация разведчика, и никогда -как "гвоздь программы". Несколько перехватчиков было построено и испытано, в то время как проект бомбардировщика RB-12 так и не материализовался в металле

Работы по бомбардировочной и истребительной версиям разведчика велись параллельно, разработка RB вначале по срокам несколько отставала oт перехватчика, однако макеты носовых частей фюзеляжей обеих модификаций изготавливались одновременно, 5 июля 1960 г. их осмотрел командующий ВВС генерал Кертис Ли Мэй. Бомбардировщик делали под бомбу с ядерным боезарядом от ракеты "Поларис". Внешне самолет не имел разительных отличий от разведчика. Бомбоотсек располагался в средней части фюзеляжа RB-12 "съел" гигантский бомбардировщик Норт Америкэн ХВ-70 - ВВС отказались финансировать сразу две программы стратегических скоростных бомбардировщиков. Джонсон же считал программу RB-12 более перспективной, нежели создание перехватчика на базе А-12 26 октября 1961 г. главный конструктор "Сканк Уоркс" с сожалением записал:"ВВС в лице Ли Мэя хотят AF-12."

9 февраля 1964 г. занавес над А-12 слегка приподняли. Президент Джонсон заявил: "В США разработан перспективный экспериментальный реактивный самолет А-11, который в установившемся полете достигал скорости 2000 миль/ч и высоты 70 000 футов. Летные характеристики А-11 превосходят характеристики любого современного самолета... Несколько самолетов А -11 в настоящее время проходят летные испытания на базе Эдварде в Калифорнии... Самолеты А-11 проходят интенсивные летные испытания в целях изучения возможности использования этих самолетов в качестве истребителей-перехватчиков большого радиуса действия. При разработке коммерческого сверхзвукового самолета будет учтен опыт, полученный при создании А-11."

Далее президент сообщил, что самолет сделан, главным образом, из титана и назвал фирмы разработчицы планера, двигателя и системы управления оружием - Локхид, Пратт эид Уитни, Хьюз Эйркрафт соответственно. "Учитывая огромную важность про-1раммы для обеспечения национальной безопасности, детальная информация по самолету А-11 будет оставаться секретной." На пресс-конференции Джонсона распространяли проекции самолета и фотографии, на которых машина обозначалась как AF-12. Как ни странно, ни один журналист не бросился кропать статейку в "Нью-Йорк Ныос", скажем, насчет подмены одного самолета другим и введении общественности в заблуждение, что было не так давно в нашей стране с неким "изделием 1.44" И еще любопытный штрих к пресс-конференции- Джонсон отметил, что самолеты базируются па авиабазе Эдварде, а про Грум-Лэйк даже не упоминалось. Как ни странно, президент не врал - за несколько часов до пресс-конференции в испытательный центр ВВС Эдварде перегнали первый и седьмой YF-12A. О существовании разведчика президент США сообщил 24 июля 1964 г., умолчав опять об обозначении А-12, зато введя в оборот известный сегодня всему миру индекс SR-71.

Программа летных испытаний близилась к завершению На смену летчикам испытателям должны были прийти пилоты ЦРУ, для подготовки которых в Грум-Лэйк сформировали специальную эскадрилью "Родраннерз". В июне 1964 г Лу Шальк сдал дела по всему, что касалось программы А-12, Биллу Пэрку. День 9 июля 1964 г. стал для Пэрка днем огромного успеха и трагической неудачи. До лэнча летчик совершил впечатляющий демонстрационный полет по маршруту протяженностью 10 000 миль (16 090 км) с дозаправкой в воздухе. Вечером - попытка побить рекорда высоты, Пэрк забрался на 95 000 футов (28 963 м), в то время как расчеты главного аэродинамика фирмы Локхид показывали принципиальную возможность достижения высоты в 126 000 футов (38 415 м). На обратном пути во время выполнения скоростной площадки самолет потерял управление, летчику удалось благополучно катапультироваться.

Несмотря на достижения, которые от полета к полету демонстрировали А-12, машина все еще оставалась "сырой" и крайне сложной в обслуживании и пилотировании. Между тем, заказчик в лице ЦРУ начал проявлять признаки нетерпения - в августе ЦРУшники потребовали от фирмы Локхид к 5 ноября 1964 г. предоставить четыре самолета для выполнения разведывательных полетов над Кубой. Гражданских пилотов к намеченной дате подготовить не удалось, и тогда Келли Джонсон разрешил своим испытателям в добровольном порядке "поработать на дядю". К 10 ноября подготовка А-12 к полету над Кубой завершилась, но руководство ЦРУ уже отказалось от мысли использовать для разведки острова Свободы новый разведчик. Одной из причин нежелания выпускать в первый боевой полет А-12 стала неготовность бортовой аппаратуры РЭБ - видать не очень надеялись янки на "скорость, высоту и малозаметность". Полигоном, где в боевых условиях обкатывалась тактика применения разведчика, стала Азия.

Согласно прогнозам аналитиков из ЦРУ, наиболее "критическая" ситуация ожидалась в 1965 г. в Азии. 18 марта 1965 г. состоялось совещание директора ЦРУ Маккона с министром обороны Макнамарой, на котором обсуждалось усиление ПВО Китая и возрастание угрозы со стороны этой ПВО американским разведывательным БПЛА и самолетам U-2, летавшим над КНР. Собеседники сошлись во мнение, что единственной альтернативой U -2 и БПЛА являются А-12, которые и следует немедленно направить в Азию. Однако решение об использовании новых разведчиков мог принять только президент США. Программа разведывательных полетов А-12 в азиатском регионе получила наименование "Блэк Шилд" (черный щит); местом базирования выбрали аэродром Кадена на Окинаве. Первая фаза программы предусматривала размещение в Кадене трех разведчиков на период в шестьдесят дней дважды в год.

В 1965 г. интерес к программе А-12 со стороны высокопоставленных лиц начал резко снижаться: самолет был готов, но военные и политики, как оказалось, не были готовы использовать его по назначению. Повторные просьбы со стороны руководства ЦРУ разрешить полеты над Китаем и Северным Вьетнамом по программе "Блэк Шилд" натолкнулись на противодействие Макнамары и Госдепартамента. Испытательные полеты, между тем, шли своим чередом. 10 октября 1966 г. Джонсон записал в дневнике:"Мы делаем по 40 полетов в месяц..." Очередная впечатляющая демонстрация возможностей А-12 состоялась 21 декабря 1966 г. Билл Пэрк пролетел 10 198 миль (16 412 км) за шесть часов. Маршрут пролегал над Йелоустонским национальным парком, Северной Дакотой, Миннесотой, Колорадо, Миссури и Тенесси. Новый 1967 г. начался с трагедии; 5 января в рутинном тренировочном полете на четвертом прототипе разбился Уолтер Рэй. Отказал расходомер, из-за повышенной подачи топлива сразу же после взлета загорелись двигатели, Рэй катапультировался, но неудачно..

Невозможность или, если угодно, нежелание использовать разведчики А-12 по прямому назначению привело к закономерной постановке вопроса об их необходимости; в конце 1966 г было принято принципиальное решение поставить уже построенные самолеты на консервацию. Место А-12 занимали спутники-шпионы и его непосредственный потомок - двухместный разведчик SR-71. В марте 1967 г. определились со сроками постановки самолетов на консервацию - февраль 1968 г. Но вместо того, чтобы покрывать узлы и агрегаты толстым слоем смазки, разведчики стали готовить к боевым вылетам. Причина - появление в Северном Вьетнаме зенитных комплексов С-75. Президент США Джонсон лично запросил ЦРУ о возможности использования для полетов над ДРВ самолетов А-12. Разведчикам предстояло вести мониторинг северовьетнамской ПВО, отслеживая по возможности изменения в дислокации ЗРК. Президент разрешил использование А-12 над Вьетнамом 16 мая 1967 г., операцию "Блэк Шилд" следовало начинать незамедлительно. Уже на следующий день на Окинаве оказалась передовая группа технических специалистов, а 22 мая на ВПП авиабазы Кадена приземлился первый А-12, через два дня - второй, а 27 мая - третий. Последнему разведчику из-за неполадок в инерциальной системе и аппаратуре радиосвязи пришлось совершить незапланированную  посадку на острове Уэйу; первые самолеты перелетали из Грум-Лэйк на Окинаву без посадок. Командир экспедиционного подразделения из 260 человек полковник Слатер 29 мая отрапортовал о готовности выполнить первый разведывательный полет. 31 мая 1967 г. А-12 ушел в первый боевой полет. Вылет продолжался 3 ч 39 мин., скорость достигала М=3,1, высота - 80 000 футов (24 383 км). На пленке фотоаппарата разведчика остались запечатленными 70 позиций ЗРК, девяти из них немедленно присвоили статус целей наивысшего приоритета. В ходе полета аппаратура разведчика ни разу не зафиксировала работу РЛС противника, из чего американцы сделали вывод, что вьетнамской ПВО обнаружить самолет не удалось. С 31 мая по 15 августа разведчики совершили семь боевых вылетов, в четырех из них фиксировалось излучение РЛС, но пусков ракет по разведчику не отмечалось ни разу. Сразу же после взлета А-12 выполнял дозаправку, затем полет до Северного Вьетнама, выполнение фотографирования в одном или двух заходах, выход на территорию Таиланда, вторая дозаправка и разворот на обратный курс - к Окинаве. При выполнении «фотографирования за один проход А-12 находился над вражеской территорией 12,5 минут, в случае двух заходов - 21,5 минут; при выполнении двух заходов самолет "цеплял" воздушное пространство соседнего Китая. Важнейшим результатом работы А-12 являлось подтверждение "наличия отсутствия" в ДРВ ракетных комплексов класса "земля-земля". В наличие у Северного Вьетнама таких ракет в то время верили многие, рассматривалась даже возможность нанесения по ДРВ "превентивного" ядерного удара. Не исключено, что благодаря полетам А-12 мир избежал еще одной Хиросимы.

Во втором полугодии, с 16 августа по 31 декабря, разведчики летали над ДРВ еще пятнадцать раз. В полете, состоявшемся 17 сентября, был отмечен пуск по самолету одной ракеты комплекса С-75. 23 сентября - еще один пуск. 30 октября по разведчику, который пилотировал Дэннис Салливан одновременно выпустили шесть ракет, три из них взорвались на относительно небольшом расстоянии от А-12. При послеполетном осмотре техники обнаружили небольшие пробоины в правой плоскости крыла и части "постороннего материала, вероятно, фрагментов боевой части ракеты." Насколько известно - это единственный случай поражения разведчика Келли Джонсона.

Между 1 января и 31 марта 1968 самолеты четырежды летали над Вьетнамом и два раза - над Северной Кореей Первый полет над Кореей совершил 26 января летчик ЦРУ Фрэнк Мюррей, американцам требовалось прояснить ситуацию в КНДР после инцидента с судном-шпионом "Пуэбло", захваченным северокорейцами 23 января. Корея оказалась для А-12 слишком маленькой, Мюррей на развороте влетел в КНР, китайцы хотя и отслеживали разведчик радарами, ракет не пускали.

Полет над КНДР летчика Джэка Лэйтона 8 мая 1968 г. стал последним в недолгой оперативной карьере А-12. Постановка разведчиков на консервацию все-таки началась Кларенс Джонсон, узнав о принятом в разгар успешных боевых вылетов с Окинавы решении, испытал шоковое состояние.

Еще в июле 1966 г. комитет по бюджету подготовил меморандум, в котором предлагались два основных варианта судьбы "ЦРУшных" А-12 и разведчиков SR-71 из состава ВВС: - сохранить status quo, то есть А-12 - в ЦРУ, SR-71 - в ВВС; - аннулировать программу А-12, передав все функции самолетов ЦРУ разведчикам SR-71.

Решение было принято 16 декабря 1966 г в пользу последнего варианта - с 1 января 1968 г. началось сворачивание программы А-12. Все первое полугодие 1968 г. велась отчаянная борьба за сохранение А-12 под началом ЦРУ, предлагались различные варианты организации "эскадрильи быстрого реагирования", способной при необходимости в сжатые сроки провести разведку Кубы или ДРВ. Президент США остался непреклонен, 16 мая он подтвердил ранее принятое решение. Разведчики покинули Кадену в мае-июне 1968 г., работы по консервации А-12 начались в Палмдейле 4 июня. С Окинавы вернулись не все самолеты, 4 июня при выполнении тренировочного бесследно пропал А-12, пилотируемый Джеком Уиком. Последний радиообмен с летчиком был зафиксирован в 520 км к востоку от Манилы. Поисково-спасательная операция никаких результатов не дала. Последний раз А-12 поднялся в небо 21 июня 1968 г., Фрэнк Мюррей перегнал "борт 131" из Грум-Лэйк в Палмдейл. Келли Джонсон записал 24 июня: "...мрачный конец самой успешной разведывательной программы." На все про все, от первых линий на чертеже до авиационного кладбища в Палмдейле, история отвела А-12 десять лет - срок для самолета второй половины XX века мизерный На "Сканк Уоркс" изготовили пятнадцать А-12, пять из них разбились. Кроме того, при выполнении испытательных полетов в рамках программы А-12 было потеряно еще два F-101.

Грустной оказалась торжественная церемония вручения "Звезды почета ЦРУ" участникам операции "Блэк Шилд" Кеннету Коллинзу, Рональду Лейтону, Фрэнсису Мюррею, Дэннису Салливану и Милу Воеводичу, за Джека Уика награду получила вдова.



Серийный
(заводской)
номер
Сведения о эксплуатации
60-6924
(121)


60-6925
(122)


60-6926
(123)


60-6927
(124)



60-6928
(125)


60-6929
(126)


60-2930
(127)


60-2931
(128)

60-6932
(129)

60-6933
(130)

60-6937
(131)


60-6938
(132)

60-6939
(133)


60-6940
(134)


60-6941
(135)

Прототип. Первый полет - 26 апреля 1962 г. летчик-испытатель Уивер.  Выполнено 322 полета суммарным налетом 418 ч 12 мин. В настоящее время находится на хранении Палмдэйле

Выполнено 122 полета суммарным налетом 177 ч 52 мин,. Доставлен в испытательный центр 26 июня 1962 г. В настоящее время демонстрируется на борту авианосца-музея "Интрепид" в Нью-Йорке Доставлен в испытательный центр в августе 1962 г.

Выполнено 79 полетов суммарным налетом 135 ч 20 мин. Разбился 24 мая 1963 г. в районе испытательной базы Грум-Лэйк; летчик., сотрудник ЦРУ, Кен Коллинз остался жив.

"Титановый гусь" - единственный двухместный А-12. Выполнено 614 полетов суммарным налетом 1076 ч 25 мин. Находится на хранении на заводе фирмы Локхид в Палмдейле, периодически демонстрируется в статических экспозициях различных музеев и выставок., в частности, в Калифорнийском научном музее в Лос-Анжелесе.

Доставлен в испытательный центр 17 декабря 1962 г. Выполнено 202 полета суммарным налетом 334 ч 55 мин. Разбился 5 января 1967 г. в раине испытательной базы Грум-Лэйк. Летчик, сотрудник ЦРУ, Уолт Рэй погиб.

Выполнено 105 полетов суммарным налетом 169 ч 15 мин. Разбился 28 декабря 1965 г. вскоре после взлета с базы в Грум-Лэйк. Пилот, сотрудник ЦРУ, Мил Воеводич катапультировался успешно.

Выполнено 258 полетов суммарным налетом 499 ч 10 мин. Демонстрируется в экспозиции музея Национального ракетно-космического центра, Хантсвилл, шт. Алабама

Выполнено 232 полета суммарным налетом 453 ч. С 27 октября 1991 г. демонстрируется на базе авиации Национальной гвардии в Миннесоте.

Выполнено 268 полетов суммарным налетом 409 ч 55 мин. Разбился над Филиппинами 5 июня 1968 г. Летчик, сотрудник ЦРУ, Джэк Уикс погиб.

Выполнено 217 полетов суммарным налетом 406 ч 20 мин. Демонстрируется в экспозиции аэрокосмического музея Сан-Диего, шт. Калифорния.

Выполнено 177 полетов суммарным налетом 345 ч 45 мин. Первый разведчик, приземлившийся на авиабазе Кадена, о. Окинава. Находится на хранении на заводе фирмы Локхид в Палмдэйле

Выполнено 197 полетов суммарным налетом 369 ч 55 мин. Демонстрируется в экспозиции мемориала Алабама.

Выполнено 10 полетов суммарной продолжительностью 8 ч 19 мин. Разбился 9 июля 1964 г. на подходе к базе Грум-Лэйк. Летчик-испытатель фирмы Локхид Билл Парк остался жив..

Выполнено 80 полетов суммарной продолжительностью 123 ч 55 мин. Переоборудован в вариант М-21 - носитель БПЛА D-21. Демонстрируется в экспозиции Авиационного музея в Сиэттле, шт. Вашингтон.

Выполнено 95 полетов суммарной продолжительностью 152 ч 46 мин. Переоборудован в вариант М-12. Разбился 30 июля 1966 г. над Тихим океаном.





 ЛТХ:
Модификация   A-12
Размах крыла, м   16.94
Длина самолета,м   31.09
Высота самолета,м   5.56
Площадь крыла,м2   141.10
Масса, кг
  пустого самолета   27216
  максимальная взлетная   54432
Топливо, л   46180
Тип двигателя   2 ТРДДФ Pratt Whithey J-58
Тяга, кН
  номинальная   2 х 61.00
  на форсаже   2 х 144.56
Максимальная скорость, км/ч   3300
Крейсерская скорость, км/ч   2125
Практическая дальность, км   4023
Тактический радиус действия, км   2000
Практический потолок, м   28956
Экипаж, чел   1


 Доп. информация :


 Фотографии:

 A-12
 A-12
 A-12
 A-12
 A-12
 A-12
 Двухместный A-12B
 Кабина пилота A-12

 Схемы:

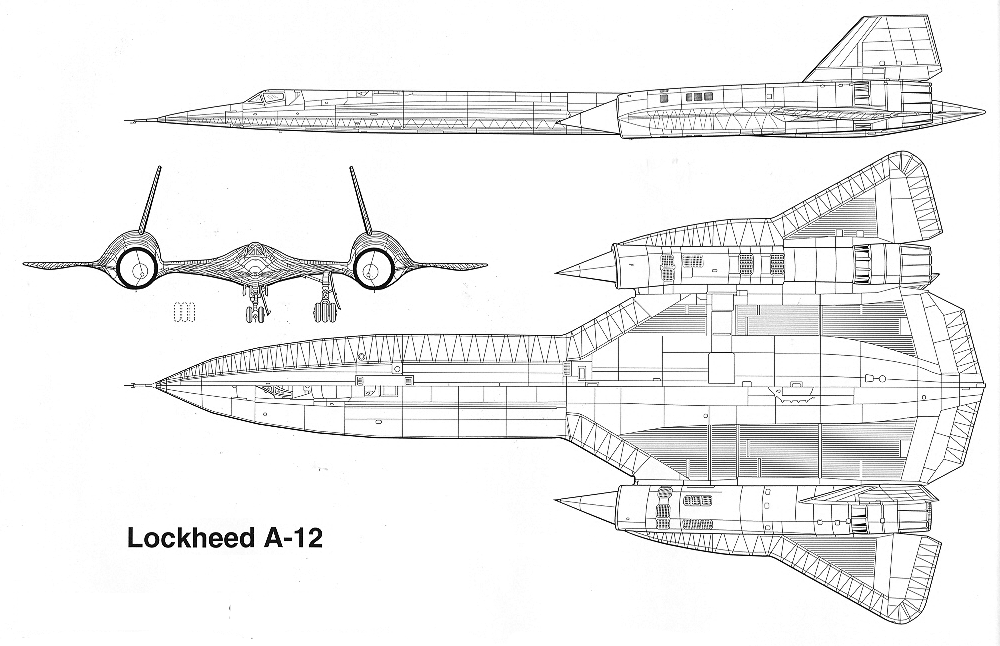

 A-12
 Компоновочная схема
