   Spitfire Trainer

Разработчик: Supermarine
Страна: Великобритания
Первый полет: 1942
Тип: Учебно-тренировочный самолет
  ЛТХ     Доп. информация



Spitfire Trainer - учебно-тренировочный самолет, разработанный английской фирмой Supermarine на базе многоцелевого истребителя Spitfire Mk.VIII. Первый самолет получивший обозначение Spitfire Mk.VIIIT (или Spitfire Tr.8) был изготовлен в конце 1942 года. С самолета были демонтированы 20-мм пушки и установлено двойное управление. После войны часть самолетов были переоборудованы в буксировщики мишеней.

Первый подобный проект конструкторы "Супермарин" создали еще в 1941 г., но тогда выпуск двухместных "Спитфайров" сочли ненужной роскошью. Во время войны ряд подобных переделок выполнили прямо на фронте. Одна из южноафриканских эскадрилий, например, превратила обычную "пятерку" в скоростной самолет связи с двумя открытыми кабинами. Вторую кабину встроили впереди основной за счет уменьшения объема бензобака. Похожие модификации делались и в СССР на базе Spitfire Mk.IX (получили обозначение Spitfire IX УТИ).

Послевоенные же учебные машины дорабатывались в заводских условиях. Сперва из "Спитфайра" VIII сделали опытный образец. Уменьшение фюзеляжного бака позволило уместить две хорошо оборудованные кабины со сдвижными фонарями, причем инструктор сидел чуть выше ученика. Нехватку горючего восполнили введением дополнительных баков в крыле, там, где раньше стояли пушки. Вооружение учебных "Спитфайров" ограничили четырьмя пулеметами калибра 7,69 мм. Всего таких машин сделали 20; для переделки использовали расконсервированные "девятки" поздних серий. В Англии двухместные "Спитфайры" не использовались, их продали Нидерландам, Индии, Ирландии и Египту.













 ЛТХ:
Модификация   Spitfire Trainer
Размах крыла, м   11.22
Длина, м   9.55
Высота, м   3.68
Площадь крыла, м2   22.47
Масса, кг
  пустого самолета   2067
  максимальная взлетная   3357
Тип двигателя   1 ПД Rolls-Royсе Merlin 66
Мощность, л.с.   1 х 1310
Максимальная скорость , км/ч   632
Крейсерская скорость , км/ч   516
Практическая дальность, км   386
Максимальная скороподъемность, м/мин   1385
Практический потолок, м   12380
Экипаж, чел   2
Вооружение:   четыре 7,69-мм пулемета с 350 патронами на ствол.
  2х 113-кг бомбы.


 Доп. информация :


  Фотографии:

 Прототип Spitfire Trainer Tr.8
 Прототип Spitfire Trainer Tr.8
 Spitfire Trainer Tr.8   (c) Terry Beales
 Spitfire Trainer  T.9
 Spitfire Trainer  T.9
 Spitfire Trainer T.9
 Spitfire Trainer T.9    (c) Colin D Lee

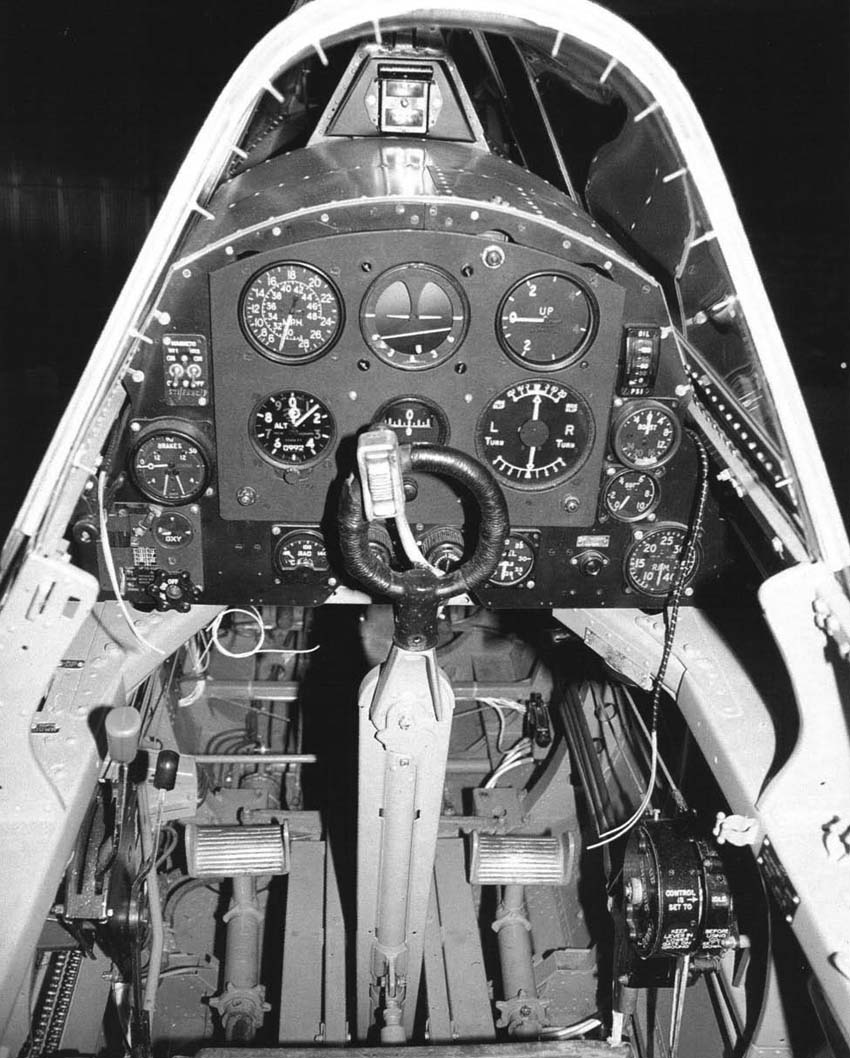

 Кабина пилота Spitfire Trainer T.9

  Схемы:

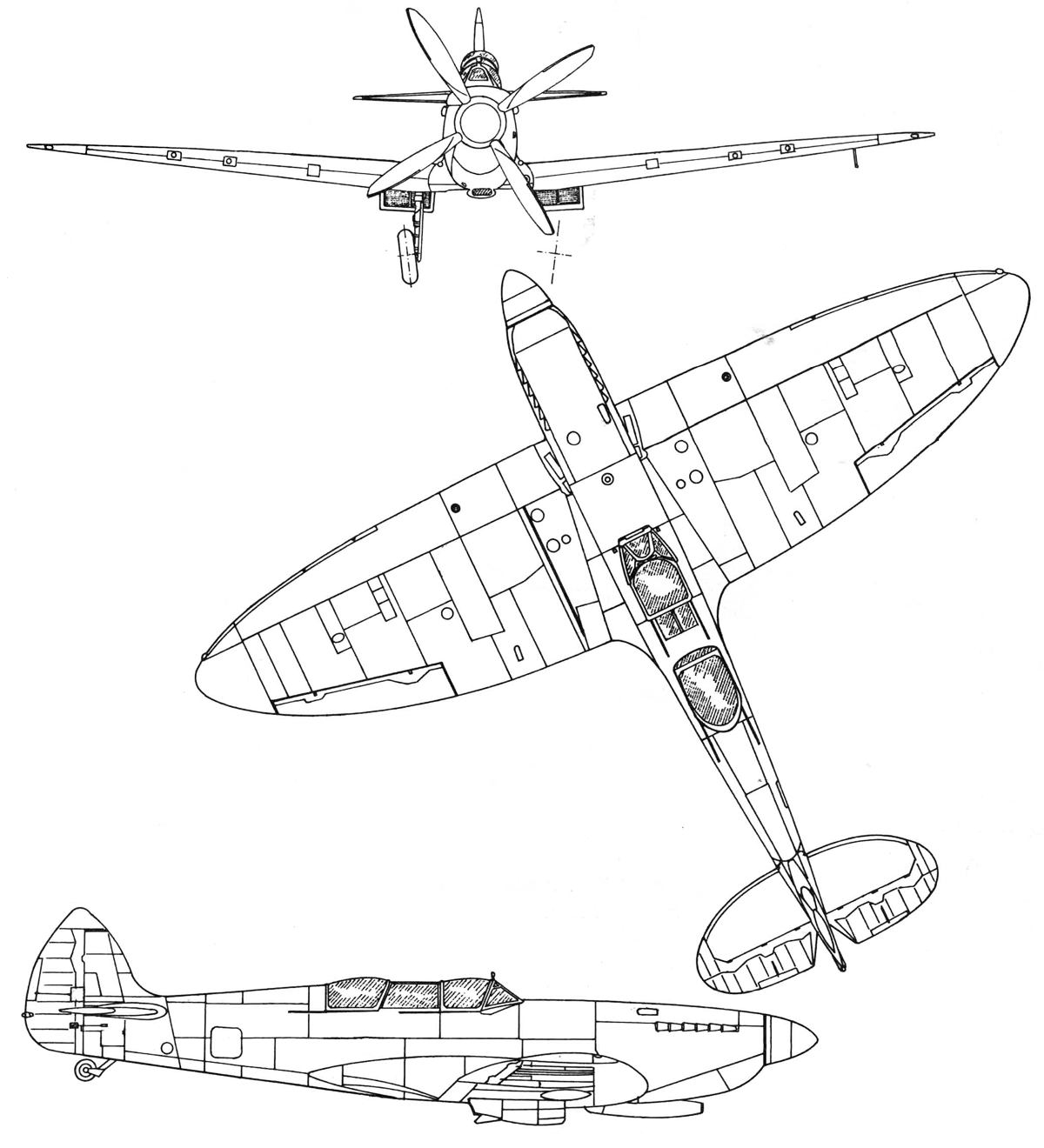

 Spitfire IX УТИ

  Варианты окраски:

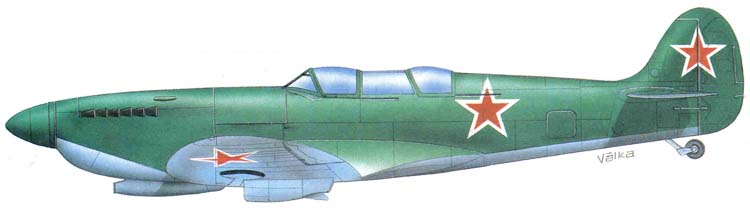

 Spitfire IX УТИ

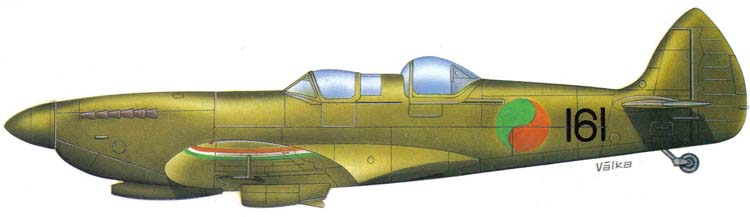

 Spitfire Trainer ВВС Ирландии

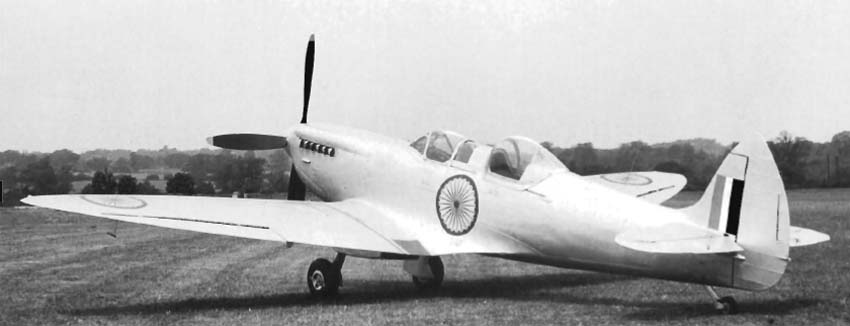

 Spitfire Trainer ВВС Индии

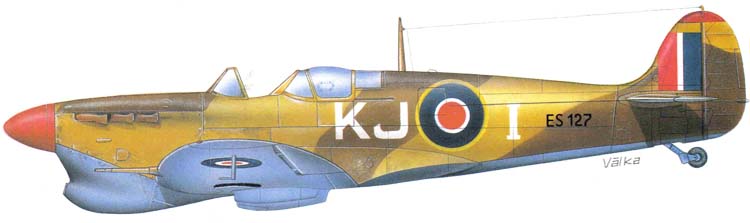

 Spitfire VC Trainer RAF







Список источников:

Крылья. Владимир Котельников. Супермарин "Спитфайр"
Das Flugzeug-Archiv. Schulflugzeug Supermarine Spitfire Trainer
Putnam. C.F.Andrews, E.B.Morgan. Supermarine Aircraft Since 1914
Monografie Lotnicze. Wojtek Matusiak. Supermarine Spitfire
Squadron/Signal. Jerry Scutts. Spitfite in Action
