   B-122

Разработчик: Avia
Страна: Чехословакия
Первый полет: 1934
Тип: Учебно-тренировочный самолет
  ЛТХ     Доп. информация



Разработку проекта специального спортивно-пилотажного самолета В-122 начали в 1934 г. Чехословацкие ВВС в рамках подготовки к международным состязаниям по высшему пилотажу во Франции заказали тогда ."Авиа" постройку двух специальных машин под мотор Вальтер "Кастор" в 260 л.с. Сроки поставили очень жесткие. Поэтому под "Кастор" приспособили уже готовый проект инженера Франтишека Новотного, первоначально рассчитанный на применение двигателя жидкостного охлаждения. Вот так появился на свет В-122. Фюзеляж имел каркас, сваренный из стальных труб, и полотняную обтяжку. Силовой набор крыльев весь был деревянным. В-122 являлся "чистым" бипланом - размах и верхнего, и нижнего крыла у него был одинаков. На нижних крыльях стояли элероны. Шасси не , убиралось. Колеса крепились на разрезных полуосях в вершинах пирамид. Стойки включали пневмо-масляные амортизаторы. Двигатель капотировался только спереди, цилиндры оставались открытыми.

Первый В-122 построили всего за шесть недель. 12 мая 1934 г. он уже поднялся в воздух. Испытания проводил известный мастер высшего пилотажа ротмистр Новак. Он "подгонял" машину под себя -ему она и предназначалась. Результаты испытаний оказались вполне удовлетворительными, хотя сочли, что площадь вертикального оперения неплохо бы увеличить. Все остальное вполне устраивало. Самолет продемонстрировал отличную маневренность и управляемость, в том числе и на вертикалях. Запасы прочности планера были очень высоки и пилот мог себе позволить самые сложные фигуры. Через двенадцать дней был готов второй самолет. До состязаний оставалась всего неделя. Тем не менее чехословацкие летчики выступили довольно успешно. Новак занял четвертое место, а его напарник, штаб-капитан Амбруш - восьмое. После этого Новак несколько раз выступал на новом самолете с показательными полетами в Португалии, Австрии, Испании, Румынии и Югославии. В 1935 г. завод "Авиа" выпустил первые два самолета усовершенствованной модификации Ва-122. На ней увеличили площадь киля и установили новую бипланную коробку. У нее элероны располагались и на верхнем, и на нижнем крыле, связанные жесткими тягами. Показатели маневренности улучшились. Под этот же стандарт доработали два В-122. На самолете Новака испытывали капотирование двигателя кольцом Тауненда, но, не получив от этого никакого выигрыша, вернули машину к первоначальному виду. В конце 1935 г. усовершенствовали мотоустановку. Работа шла параллельно по двум направлениям. На один самолет поставили двигатель "Кастор"IIА с новым карбюратором. Переделка не доставила никаких проблем. На другой машине смонтировали новый, тоже звездообразный, но гораздо более мощный, мотор Авиа Rk-17 в 385 л.с. Биплан с двигателем "Авиа" совершил первый полет 23 января 1936 г. Испытания прошли успешно. Завод начал параллельно собирать самолеты обоих вариантов небольшими партиями. Министерство обороны для тренировки летчиков-истребителей заказало 35 бипланов с Rk-17. Одну машину с мотором "Кастор" ПА использовал как персональную военно-воздушный атташе Чехословакии в Германии. Она несла гражданское обозначение чехословацкого регистра. На Олимпийские игры 1936 г., проходившие в Берлине, в программу которых входили и состязания авиаторов, Чехословакия выставила трех пилотов - Новака, Амбруша и Широкого. Все они получили новенькие Ва-122. На одном из них стоял "Кастор" НА, а на двух других - Rk-17. Широкий занял второе место, Новак - третье, Амбруш - восьмое. В следующем году на Ва-122 поставили мотор Вальтер "Поллукс" мощностью 325 л.с. Три таких машины отправили на авиационный слет в Цюрихе вместе с пятью самолетами с Rk-17. Это позволило выступать в двух категориях с двигателями разного рабочего объема. В личном зачете в категориях В и С победу одержал Новак. Его коллеги заняли также третье и четвертое места. В Чехословакии к этому времени уже появилась новая модификация Bs-122 (по-чешски это "s" пишется с особым значком сверху — "чаркой", и читается как "ш"). Министерство обороны заказало 45 таких самолетов для учебных подразделений, летных школ и, в первую очередь, для Высшей школы воздушной акробатики в Праге. Bs-122 отличались округлым килем и вырезами в нижнем крыле у фюзеляжа для улучшения обзора вниз. Головная машина серии приступила к испытаниям 10 октября 1936 г. и закончила их в июле следующего года. Все Bs-122 оснащались двигателями "Кастор" ПА. Но один из самолетов этого заказа собрали как В-322 с Rk-17, прикрытым кольцом Тауненда, и закрытым фонарем кабины. Первый полет эта машина совершила 24 октября 1937 г. Фактически модификацией Ва-122 являлся самолет В-222, поднявшийся в воздух 31 сентября 1937 г. На нем мотор Rk-17 получил удлиненный капот NACA, а колеса упрятали в каплевидные обтекатели. Эта машина осталась собственностью фирмы "Авиа" и предназначалась для демонстрационных целей.

Для соревнований пилотажников во Франции в 1938 г. Новаку собрали усовершенствованный В-122, впоследствии названный В-422. На нем для улучшения обзора вверх-вперед конструктор перешел к верхнему крылу в форме "чайки". Интересно, что стойки кабана при этом сохранились. Таких машин изготовили две, вторая считалась запасной. Обе имели моторы Rk-17. Первый В-422 вышел на испытания 4 марта, его дублер - 7 апреля 1938 г. На конкурсе в Сен-Жерме-не Новак по очкам побил чемпиона Олимпийских игр фон Гагенбурга, но не уложился в заданное время и потерял первое место.

После возвращения в Чехословакию Новак организовал пилотажную группу из девяти летчиков, выступавшую на различных мероприятиях. Но пролетала она недолго. Наступили тяжелые дни Мюнхенского кризиса. Полчища вермахта стояли у границ, Гитлер требовал передачи Судетской области Германии. Все "штучные" акробатические самолеты, сделанные для различных состязаний, перешли в состав военно-воздушных сил. Ранее они считались собственностью Чехословацкого аэроклуба, хотя и летали на них военные летчики, и обслуживали технику пилотажных групп специалисты ВВС. В ходе переговоров в Мюнхене Англия и Франция отказались помочь своему союзнику - Чехословакии и вынудили согласиться выполнить требования немцев. Казалось, кризис преодолен, но не прошло и года, как германская армия оккупировала всю территорию Чехословакии.

Весь авиапарк чехословацких ВВС достался противнику. Сколько точно немцы захватили самолетов семейства В-122 - неизвестно. Можно только сказать, что среди трофейной техники числились в общей сложности 76 акробатических и учебных самолетов. Большую часть Ва-122 и Bs-122 распродали союзникам Германии. Некоторое количество этих бипланов попало в Румынию (некоторые источники утверждают, что машины продала еще перед оккупацией фирма "Авиа"). В конце 1939 г. немцы предложили Болгарии приобрести технику бывшей чехословацкой армии, в том числе самолеты. На аэродром Мерсебург, где сосредоточили предложенные машины, прибыла комиссия болгарских летчиков и инженеров. Она отобрала большое количество самолетов различных типов, в том числе 12 Bs-122. Позднее, видимо, производились и другие закупки, поскольку всего в болгарских ВВС числились 27 машин, включая единственный В-322. В Болгарии эти самолеты называли "Оса". Наибольшее их количество эксплуатировалось в 1942-43 годах в летной школе в Ловече, где готовили пилотов истребительной авиации. Довольно много самолетов осталось в авиации Словакии, ставшей союзницей Германии. Словакам досталась почти вся техника 3-го авиаполка, штаб которого располагался в Братиславе. В его состав входила учебная эскадрилья, подразделения которой были разбросаны по трем разным аэродромам. В начале 1940 г. словацкие ВВС имели 10 Ва-122 и 13 Bs-122. С конца того же года большая часть этих машин перешла в летную школу, организованную в местечке Тренчинские Бискупцы. В августе 1943 г. школу перевели на аэродром Три Дуба. Там они дожили почти до конца войны. В августе 1944 г. словацкая армия, объединившись с партизанами, атаковала немецкие гарнизоны. Началось Словацкое национальное восстание. Часть самолетов словацкой авиации перелетела линию фронта и села на советских аэродромах. Другая осталась на родной земле и начала поддерживать повстанцев с воздуха. Среди авиатехники, сосредоточенной на аэродроме Три Дуба, в это время еще находились три Ва-122 и один Bs-122. Правда, никаких данных об их боевом использовании как самолета связи или разведчика отсутствуют. По-видимому, машины были уничтожены при налетах немецкой авиации.

В-122 состоял и на вооружении ВВС РККА. Первые сведения об этой машине поступили в Москву практически сразу после ее появления. О ней сообщал аппарат военного атташе в Праге. После заключения договора о взаимопомощи между СССР и Чехословакией в 1935 г. в чехословацкой армии появились советские командиры-стажеры, в том числе и летчики. Они знакомились с новой техникой, облетывали различные типы самолетов, посещали заводы, воинские части и полигоны. В августе 1936 г. в Праге стажеры капитан Кольцов и старший лейтенант Соколов получили возможность попилотировать Ва-122. Их отзывы еще более усилили интерес к этому акробатическому биплану. Летом 1936 г. Прагу посетила представительная советская авиационная делегация во главе с начальником (по-современному командующим) ВВС РККА командармом 2-го ранга Я.И. Алкснисом. Для нее организовали целый воздушный парад, включавший и демонстрацию индивидуального и группового пилотажа на самолетах различных типов. Журнал "Вестник воздушного флота" писал: "Полеты отдельных летчиков показали безукоризненное выполнение фигур высшего пилотажа. Особенно искусно и четко выполнял фигуры летчик Новак". Участвовавшие в параде машины показали и на земле. Вот что написал тогда один из членов делегации, инженер Применко, о чехословацких пилотажных самолетах: "Самолеты прекрасно выдержаны с точки зрения аэродинамики и удобства эксплуатации. Даже такие, казалось бы, мелочи, как щели на рулях и элеронах, зашиты материей, болтики, за которыми нужно наблюдать в эксплуатации, поставлены за прозрачными пластинками".

В ответ в Советский Союз направилась чехословацкая авиационная делегация во главе с подполковником Бероуном, командиром 4-го авиаполка (в маленькой Чехословакии полков было всего пять, так что Бероун был не последним человеком в табели о рангах ВВС). Делегация включала пилотажную группу Новака - Широкого, Хубачека и Выборны. Чехословакия и СССР тогда не имели общей границы, поэтому летели через Румынию, через Яссы на Одессу. Советскую границу пересекли в парадном строю - в середине трехмоторный "фоккер", а вокруг четыре Ва-122. Четвертая машина считалась запасной. И она сразу же понадобилась. Вскоре после залета на советскую территорию у Новака сдал мотор. Он совершил вынужденную посадку в поле. Рядом с ним сел Выборны. Новак улетел на его самолете, а Выборны остался гостем местного колхоза, дожидаться из Праги нового двигателя. Остальные самолеты продолжали движение по намеченному маршруту. Они прошли через Одессу, Винницу, Киев. По дороге в крупных городах, на аэродромах воинских частей и летных школ группа Новака демонстрировала чудеса пилотажа. Последнее представление дали 15 октября в Москве, на Тушинском аэродроме. Летали Новак, Широкий и Хубачек. Вот что писал видевший полеты в тот день капитан С.Серегин: "Все три летчика показали прекрасное выполнение фигур, отличную слетанность, овладение в совершенстве летным искусством на данном типе самолета. Наиболее эффективно выполнил индивидуальный пилотаж лейтенант Навак [так в оригинале]. Характерным в его полете было то, что весь полет был крайне насыщен фигурами. Пауз не было; это был непрерывный перевод самолета из одной фигуры в другую, непрерывная комбинация из всевозможнейших фигур". Особенно эффектно выглядел замедленный пилотаж синхронно всей группой. Демонстрируя штопор, Новак вышел из него в полуметре от земли.

Советские специалисты отметили хорошую управляемость Ва-122. Самолет отлично слушался рулей во всех положениях и на всех режимах полета, держался в воздухе на предельно малых скоростях, а при потере скорости быстро ее набирал. Сделали вывод, что многое из увиденного можно повторить только на машине, подобной Ва-122. Ни один советский самолет нужными качествами не обладал. Даже новый УТ-1 не мог сравниться с бипланом "Авиа" по своим пилотажным возможностям. Чехословацкая делегация из Москвы возвратилась домой, но Ва-122 произвел на руководство ВВС РККА столь большое впечатление, что фирме "Авиа" выдали заказ на 15 самолетов этого типа. Десять из них должны были иметь моторы "Кастор", а остальные пять - "Поллукс". Завод выполнил заказ в конце того же 1936 г. В начале следующего года вся эта техника прибыла в СССР. Один самолет в 1937 г. прошел программу государственных испытаний в НИИ ВВС. Машина очень понравилась, все, кому довелось ее пилотировать, отзывались о ней прекрасно. Основной вывод гласил: "...самолет представляет большую ценность для тренировки и отработки перевернутого штопора летчиков-истребителей". Этот Ва-122 (у нас их называли просто "Авиа") еще долго летал в НИИ. Во всяком случае, в январе 1940 г. он, как вполне исправный, числился за звеном обслуживания.

Еще одна машина (с "Кастором") досталась ОЭЛИД ЦАГИ. Здесь в первую очередь изучали приспособленность Ва-122 к перевернутому полету. Чехословацкий биплан мог лететь вверх колесами до 30 минут. Для этого он был оснащен беспоплавковым карбюратором, забор бензина производился трубкой из центра бака. Двигатель имел принудительный отсос масла из верхней части картера. Эти особенности конструкции в 1938 г. рекомендовали к внедрению на УТ-1. Но там предпочли внедрить более простую систему по образцу английского самолета Майлс "Хок Трейнер", тоже закупленного для изучения в СССР.

Большинство бипланов "Авиа", по-видимому, попало в летные школы и училища, готовившие пилотов истребительной авиации. Четыре Ва-122 (два - с "Касторами" и два - с "Поллуксами") на 15 марта 1940 г. находились в Одесской авиашколе. Простые и надежные машины в то время оставались в полной исправности. Летом того же года школу перевели в Конотоп. "Авиа", по-видимому, переправили туда. Еще один самолет весной 40-го числился за звеном штаба ВВС Киевского военного округа. Очевидно, начальники тоже оценили высокие пилотажные качества "Авиа". Выяснить, дожили ли чехословацкие бипланы в ВВС до начала Великой Отечественной войны, пока не удалось. Последнее, что выяснилось, это наличие одной такой машины в Московском авиаотряде Главсевморпути. Она носила бортовой номер "Н-261" и использовалась, скорее всего, для тренировок. На 10 февраля 1942 г. этот "Авиа" числился как "аварийный подлежащий списанию". Возможно, это был последний самолет данного типа в СССР.





 Модификации :
 B.122  первоначальная серийная модификация.
 Ba.122  пилотажная версия B.122
 Bs.122  вариант B.122 с мотором Castor.
 B.222  вариант с двигателем Avia Rk 17, обтекателями колес и подголовником кресла пилота.
 B.322  опытный вариант с закрытой кабиной и двигателем Rk 17 с кольцом Тауненда.
 B.422 (Ba.422)   окончательная разработка (два самолета) с верхним крылом, соединяющимся с фюзеляжем с поперечным изломом, и мотором Avia Rk 17.



 ЛТХ:
Модификация   B-122
Размах крыла, м   8.85
Длина, м   6.80
Высота, м   3.80
Площадь крыла, м2   22.00
Масса, кг
  пустого самолета   760
  нормальная взлетная   980
Тип двигателя   1 ПД Water Castor II
Мощность, л.с.   1 х 260
Максимальная скорость , км/ч   240
Крейсерская скорость , км/ч   187
Практическая дальность, км   530
Практический потолок, м   6000
Экипаж, чел   2


 Доп. информация :


  Чертеж "Avia Ba-122"
  Фотографии:

 B.122
 Ba.122
 Ba.122
 Ba.122 использовавшийся Люфтваффе
 Ba.122
 Ba.122
 Ba.122
 Ba.122
 Ba.122
 Ba.122
 Ba.122 поставленные в СССР
 Bs.122
 Bs.122
 Bs.122
 Bs.122
 B.222
 B.222
 B.322
 B.322
 B.322
 B.422
 B.422
 B.422
 B.422
 B.422

  Схемы:

 Ba.122
 B.322

  Варианты окраски:

 Ba.122
 Ba.122
 Ba.122 поставленный в СССР
 Ba.122 Люфтваффе
 Bs.122 ВВС Словакии

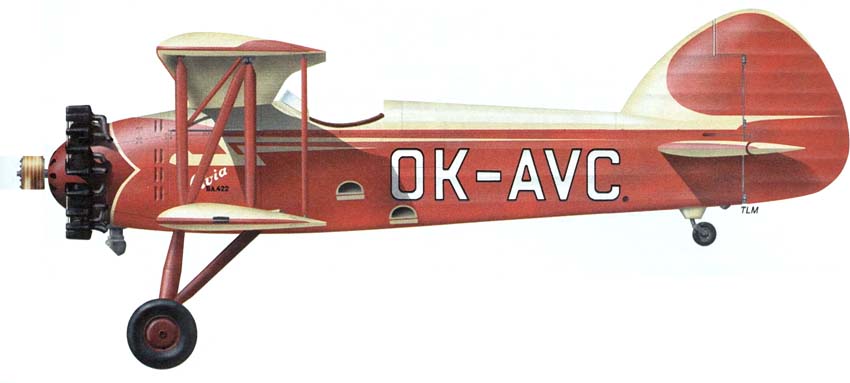

 B.422







Список источников:

История Авиации. Владимир Котельников. Чехословацкий тренер для ВВС РККА
Vaclav Nemecek. Ceskoslovenska Letadla
Transpress. Tschechoslowakische Flugzeuge von 1918 bis Heute
Air Magazine 23, 24. Bohumir Kudlicka. Les Avia 122-422 d'Acrobatie
