   М-5

Разработчик: Григорович
Страна: Россия
Первый полет: 1915
Тип: Летающая лодка
  ЛТХ     Доп. информация



В течение лета и осени 1914-го на летающей лодке М-2 совершили несколько полетов, показавших, что требуются дальнейшие работы по улучшению схемы самолета. Не совсем удачной была и следующая летающая лодка М-3. В сущности, это - несколько видоизмененная М-2 с более мощным двигателем "Гном-Моносупап" в 100 л.с. Корпус лодки оставался прежний, но еще раз изменили профиль крыльев. Испытательные полеты показали, что и при новой компоновке летные данные гидросамолета, по сравнению с М-2, не улучшились. Неудовлетворительной оставалась и мореходность лодки. Не блистала своими данными и следующая лодка Григоровича - М-4, в сущности, видоизмененный вариант М-3, с тем же двигателем. Лишь изменили профиль крыла и незначительно модернизировали корпус лодки, да стабилизатор сделали с винтовым подъемником, что позволяло в полете изменять угол его установки. Здесь следует заметить, что трудность проектирования гидросамолетов состоит в том, что, кроме аэродинамических качеств, присущих любому летательному аппарату, гидросамолет должен обладать еще и специфическими свойствами: плавучестью, остойчивостью, непотопляемостью и мореходностью. От М-1 до М-5 авиаконструктору приходилось буквально на ощупь подходить к оптимальному варианту проектируемого летательного аппарата. В этом и есть особая заслуга Дмитрия Григоровича и его великая удача при создании выдающегося по тому времени образца летающей лодки М-5, вошедшей в историю отечественной и мировой авиации.

Двухместную летающую лодку М-5 выпустили весной 1915-го, и уже 12 апреля она совершила свой первый боевой вылет. В дальнейшем, вплоть до 1923-го, лодка строилась серийно. Всего выпустили около 300 самолетов этого типа. Григоровичу удалось оптимально соединить в М-5 высокую мореходность корпуса лодки с великолепными летными данными самолета. Взлетно-посадочной площадкой для аппарата могла стать водная поверхность с высотой волны до 0,5м. Тщательно спрофилированное днище лодки не "прилипало" к воде и легко отделялось от нее при взлете. Посадочная скорость составляла всего 70 км/ч. Двухместная летающая лодка М-5 с двигателем "Гном-Моносупап" мощностью в 100 л.с. развивала максимальную скорость у земли 105 км/ч. Практический потолок-3300 м, продолжительность полета - 4 часа. Геометрические данные такие: длина самолета 8,6 м, размах крыльев -13,62 м, площадь крыльев - 37,9 м2. Взлетная масса самолета - 960 кг, полезная нагрузка - 300 кг. М-5 долго оставался на вооружении: сначала в качестве морского разведчика, а с 1916-го - как учебная машина.

Какие же усовершенствования применил конструктор в этом самолете по сравнению с предыдущими моделями? Прежде всего, увеличена площадь нижнего крыла. Редан лодки оставался вогнутым, но высота его снижена в центре - до 70 мм, а по бортам - до 140 мм. Скулы на редане снабжены полозками, с помощью которых гидросамолет мог выходить из воды на площадку спуска. М-5 обладала хорошей мореходностью, была легкой и простой в управлении. На разведчике М-5 вооружения не имелось. В редких случаях устанавливался пулемет впереди правого сидения. Конструкция корпуса М-5 - типичная для других гидросамолетов Григоровича. Каркас лодки изготовлялся из ясеня, обшивка - фанерная, толщиной от 3 мм по бортам, а на палубе до 5-6 мм. Редан на днище накладной из 10 мм фанеры. Иногда для прочности корпуса толщина обшивки в средней части достигала 5 мм.

Сборка корпуса проводилась на латунных шурупах и промазывалась свинцовыми или цинковыми белилами. В стыках обшивки корпуса ставились фанерные полоски-накладки на медных заклепках. Некоторые швы и стыки фанеры обивались снаружи медной фольгой и пропаивались оловом. Снаружи корпус лодки покрывался бесцветным лаком, внутри - олифой. Силовой набор корпуса лодки состоял из шпангоутов, и местами ставились диагональные раскосы, поперечный и продольный набор соединялся зажимами из 3 мм фанеры. Кроме того, применялся при сборке специальный "морской клей" и особый раствор творога в нашатырном спирте, повышавший гидростойкость склеенных соединений. Деревянные части крепились шурупами, на весь корпус лодки их уходило до 15 тысяч. Все работы выполнялись вручную.

Конструкция крыльев - двухлонжеронная, расчалочная, очень тонкого профиля - порядка 4% хорды крыла. Верхнее и нижнее крылья соединены крестообразно металлическими расчалками и, кроме того, такие расчалки соединяли крылья с носом лодки.

Тросы управления рулями и элеронами проложены вне лодки и крыльев. Хвостовое оперение, расположенное над изогнутой хвостовой частью лодки на стойках из металлических труб, было очень легким и не жестким: "хвост" на вираже заметно скручивался, дрожал от обдува воздушным винтом, но никогда не ломался.

Стабилизатор - деревянный, с подкосами под задний лонжерон, соединенный также металлическими расчалками с килем. Угол установки стабилизатора мог изменяться перед полетом. Рули и киль сварены из тонкостенных стальных труб с несколькими деревянными нервюрами и обтянуты тканью.

Звездообразный двигатель воздушного охлаждения устанавливался на центральных стойках коробки крыльев на листовой раме с дополнительной опорой под носок двигателя. Бензин подавался к мотору под давлением из бака за счет избыточного давления воздуха, создаваемым с помощью ручного насоса. Сам топливный бак располагался за кабиной летчиков.

Летающая лодка М-5 - хорошо продуманная гармоничная конструкция с удачным аэродинамическим профилем и достаточной площадью крыльев, что обеспечивало неплохие летные данные машины. Удачное сочетание силовой установки с размерами и массой самолета обеспечивало простое и безопасное управление в воздухе. Лодка обеспечивала достаточный запас прочности при нормальной эксплуатации и позволяла легко производить отрыв от воды при взлете, обладала устойчивостью на рулении. Такие качества летательного аппарата как нельзя лучше подходили для учебного самолета. Однако летно-технические возможности М-5 оставались все-таки невысокими, максимальная скорость, - чуть более 100 км/ч, - явно недостаточна для боевой машины.

Тем не менее, еще раз хотелось бы отметить, компоновка самолета и удачное сочетание всех элементов конструкции с размещением силовой установки ставили летающую лодку М-5 в ряд выдающихся творений своего времени. Интересно, что Григорович неоднократно пытался улучшить летные качества М-5 за счет установки более мощного двигателя, но это приводило лишь к обратным результатам...




 ЛТХ:
Модификация   М-5
Размах крыла, м   13.62
Длина, м   8.60
Высота, м   3.40
Площадь крыла, м2   37.90
Масса, кг
  пустого самолета   660
  нормальная взлетная   960
Тип двигателя   1 ПД Gnome Monosoupape
Мощность, л.с.   1 х 100
Максимальная скорость, км/ч   105
Крейсерская скорость , км/ч   87
Продолжительность полета, ч.мин   4.0
Максимальная скороподъемность, м/мин   78
Практический потолок, м   3300
Экипаж, чел   2
Полезная нагрузка, кг   160
Вооружение:   один 7.62-мм пулемет


 Доп. информация :


  Чертеж "Григорович М-5 (1)"
  Чертеж "Григорович М-5 (2)"
  Фотографии:

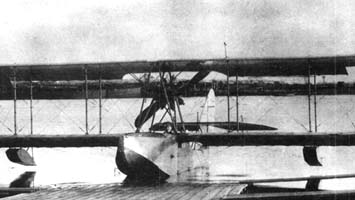

 Один из первых М-5
 Один из первых М-5
 Учебная М-5
 М-5 на спуске в Баку
 М-5
 М-5
 М-5
 М-5
 Ремонт двигателя на М-5
 М-5

  Схемы:

 М-5
 Компоновочная схема

  Варианты окраски:

 М-5
 M-5    (c) Андрей Юргенсон







Список источников:

Крылья Родины. Александр Белобородько. Первенцы российских летающих лодок
Авиация и Космонавтика. Михаил Маслов. Самолеты Дмитрия Григоровича
А.О. Александров. Аппараты Щетинина и Григоровича
Г.Ф. Петров. Гидросамолеты и экранопланы России 1910-1999
Арон Шепс. Самолеты Первой мировой войны: Страны Антанты
Шавров В.Б. История конструкций самолетов в СССР до 1938 г.
Avions. Victor Kulikov. La Fascinante histoire des hydravions de Dmitry Grigorovitch
