   Ar.66

Разработчик: Arado
Страна: Германия
Первый полет: 1932
Тип: Многоцелевой тренировочный самолет
  ЛТХ     Доп. информация



Ar.66 - многоцелевой тренировочный самолет, разработанный немецкой фирмой Arado. Самолет стал последним проектом немецкого конструктора Вальтера Ретхеля на фирме "Arado" до перехода на работу к Мессершмитту. Характерной особенностью самолета стали стреловидные крылья с элеронами, имевшими длинную хорду, и хвостовое оперение, выглядевшее анахронизмом.

Первоначальная модель получившая обозначение Ar.66a, разрабатывалась как истребитель. Однако ее летные характеристики оказались значительно ниже требуемых. Первый полет Ar.66a состоялся в 1932 году.

Следующим вариантом самолета стал Ar.66b - модификация Ar.66a в варианте гидросамолета с парой деревянных поплавков вместо колесного шасси и рулем направления увеличенной площади. Было построено десять экземпляров.

Однако серийной машина стала лишь с модификации Ar.66c. Поставки в части Люфтваффе начались в 1933 году. Самолет использовался как учебно-тренировочный для подготовки пилотов и бомбардиров штурмовой авиации.  Самолет использовался и в первые годы Второй Мировой войны в учебных частях, а так же совместно с Go.145 использовался с 1942 года на Восточном фронте (аналог наших частей с По-2) в качестве ночных легких бомбардировщиков в составе Storkampfstaffeln (авиаэскадрильи ночных бомбардировщиков).







 ЛТХ:
Модификация   Ar.66c
Размах крыла, м   10.00
Длина, м   8.30
Высота, м   2.93
Площадь крыла, м2   29.63
Масса, кг
  пустого самолета   905
  нормальная взлетная   1330
Тип двигателя   1 ПД Argus As 10C
Мощность, л.с.   1 х 240
Максимальная скорость , км/ч   210
Крейсерская скорость , км/ч   175
Практическая дальность, км   715
Практический потолок, м   4500
Экипаж, чел   2
Вооружение:   возможна подвеска 2-4 легких бомб


 Доп. информация :


  Чертеж "Arado Ar.66C"
  Фотографии:

 Ar.66B (Ar.66W)
 Ar.66B (Ar.66W)

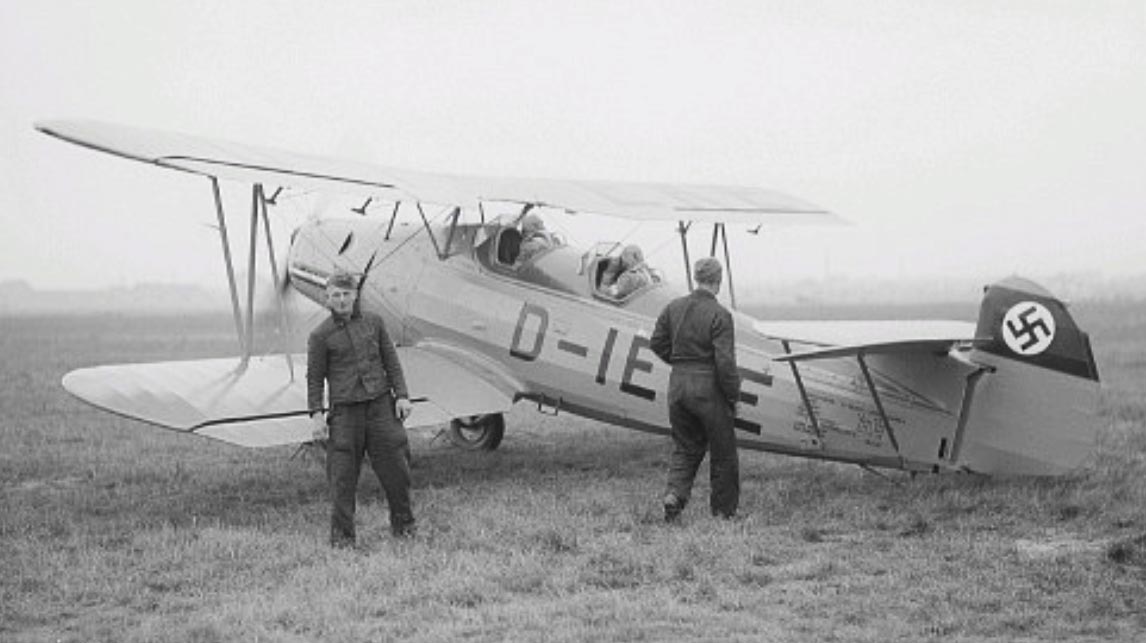

Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C
 Ar.66C в роли ночного бомбардировщика
 Ar.66C
 Ar.66C в послевоенной Чехословакии
 Ar.66C чехословацкого аэроклуба
 Ar.66D

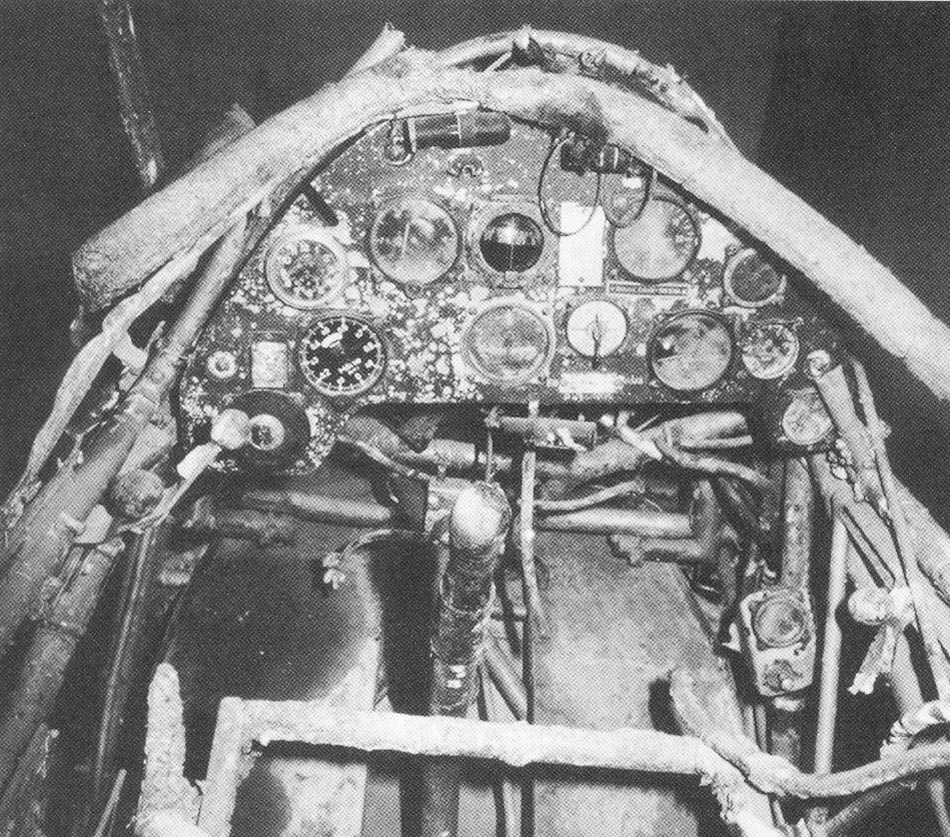

 Кабина Ar.66C

  Схемы:

 Ar.66c

  Варианты окраски:

  Ar.66C (c) Herbert Ringlstetter
 Ar.66C Легиона Кондор
  Ar.66C (c) Miroslav Balous
 Ar.66C чехословацкого аэроклуба
 Ar.66C







Список источников:

LuftArchiv.de. Arado Ar 66
Luftwaffe Resource Group. Arado Ar 66
Thomas Wilberg. The Virtual Aviation Museum - Arado Ar 66 C
Hikoki. B.Ketley, M.Rolfe. Luftwaffe Training Units and their Aircraft 1935-1945
Klassiker der Luftfahrt 2014-08. Marton Szigeti. Auf A folgt B
Flugzeug Classic 2003-03. Peter W. Cohausz. Arado Ar 66
Flugzeug Classic 2010-12. Herbert Ringlstetter. Allseits bekkannt: Arado Ar 66
Jet & Prop Foto-Archiv 1,2,7,10
Histaviation.com. Arado Ar 66
Das Historische Archiv der Stiftung Deutsches Technikmuseum Berlin
L+K 1999-12-13. Vaclav Nemecek. Arado Ar 66C
L+K 2002-05. Petr Kolmann. Arado z Prelouce
