   Delta

Разработчик: Dyke
Страна: США
Первый полет: 1966
Тип: Легкий многоцелевой самолет
  ЛТХ     Доп. информация



Оригинальный подход к созданию любительского самолета с треугольным крылом был предпринят в 1964 голу Джоном Дайком (John Dyke) из  города Фэрнборна, штат Огайо. Он построил трехместный самолет  (что также крайне редко встречается среди самоделыциков) JD-1 Delta и использовал довольно мощный двигатель Lycoming O-360 (180 л.с. ). Первый полет прототип поднялся в воздух 18 июля 1966 года.

В конструкции самолета, в том числе и его крыла, широко использованы фермы из стальных труб.  Самолет является монопланом с убираемыми шасси с носовым колесом,расчитанный на четырех человек.Крылья могут быть сложены для транспортировки или хранения.Самолет построен из каркаса из 4130 стальной трубы обтянутого стекловолокном и тканью.В своей стандартной конфигурации самолет является истинной двойной дельтой без горизонтального стабилизатора,однако как опция могут быть предложены варианты с небольшим T-образным оперением для лучшей балансировки при мощных двигателях.

 Размах крыла самолета 6,71 м. Крыло самолета, строго говоря, не является треугольным, а скорее напоминает ромб из-за значительной обратной' стреловидности задней кромки. Применение такого крыла позволяло получить большую длину корневой хорды, сопряженной с относительно широким фюзеляжем. Верхняя часть фонаря кабины имела форму аэродинамического профиля, начиная от козырька, что обеспечивало создание дополнительной подъемной силы.

Первая "Дельта" Дж. Дайка показала столь хорошие летные характеристики, что конструктор этого самолета разработал четырехместную модификацию JD-2 Delta, предназначенную для коммерческих целей. Некоторое количество этих самолетов было построено другими авиаторами.



 ЛТХ:
Модификация   JD-2 Delta
Размах крыла, м   6.87
Длина самолета,м   5.79
Высота самолета,м   1.68
Площадь крыла,м2   16.00
Масса, кг
  пустого самолета   481
  максимальная взлетная   884
Тип двигателя   1 ПД Lycoming O-360
Мощность, л.с.   1 х 180
Максимальная скорость, км/ч   322
Крейсерская скорость, км/ч   273
Практическая дальность, км   1400
Максимальная скороподъемность, м/мин   518
Практический потолок, м   4420
Экипаж, чел   1
Полезная нагрузка:   3 пассажира


 Доп. информация :


  Фотографии:

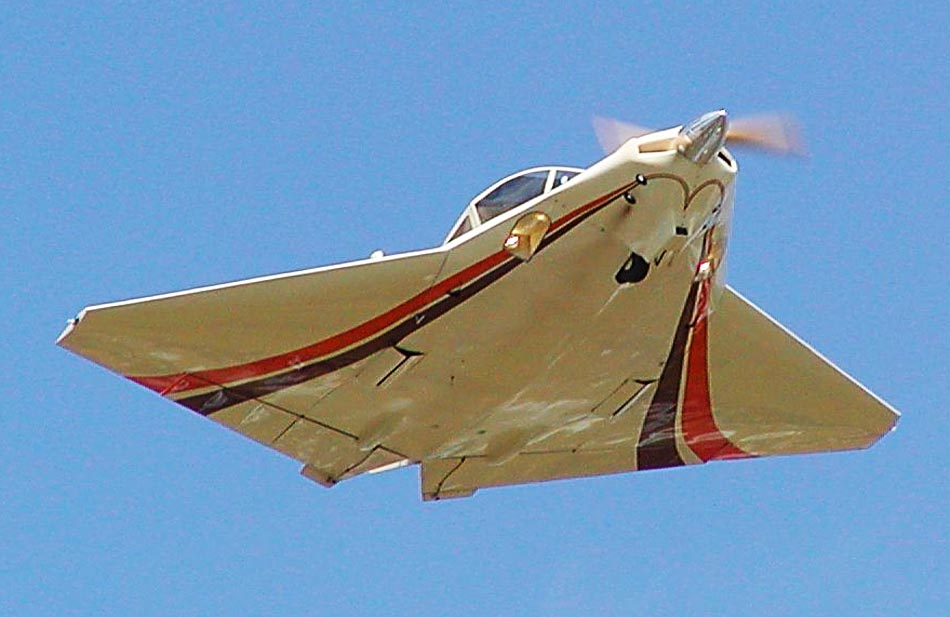

 JD-2 Delta    (c) egbjdh

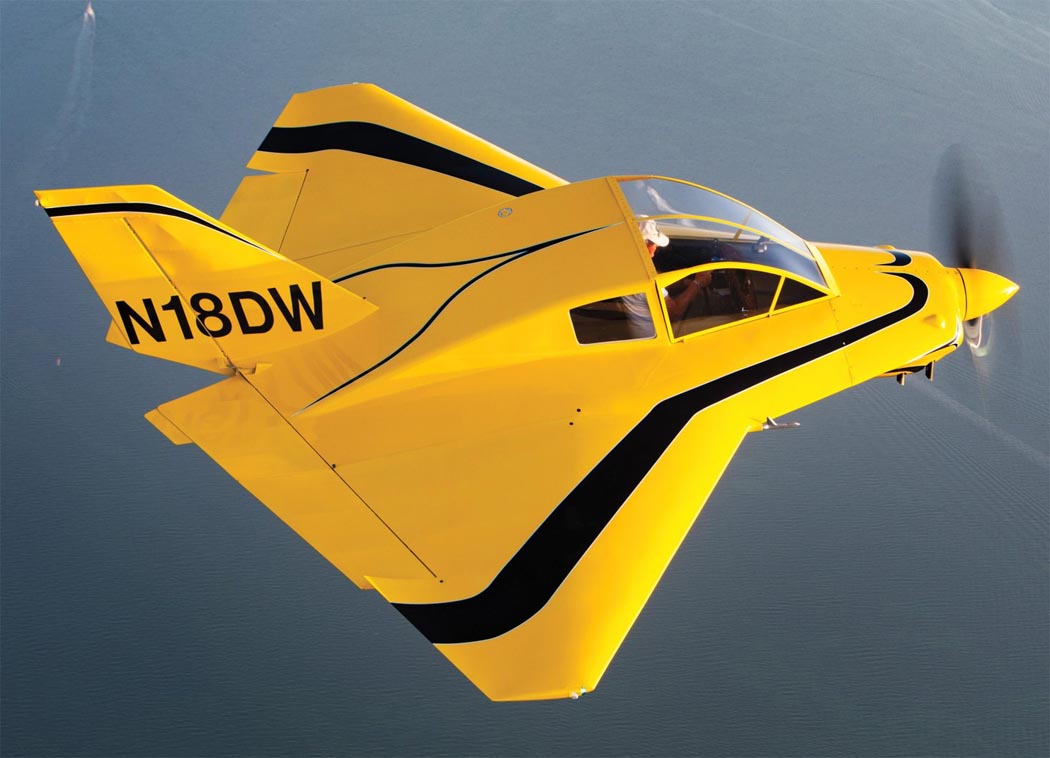

 JD-2 Delta    (c) Juergen Schiffmann

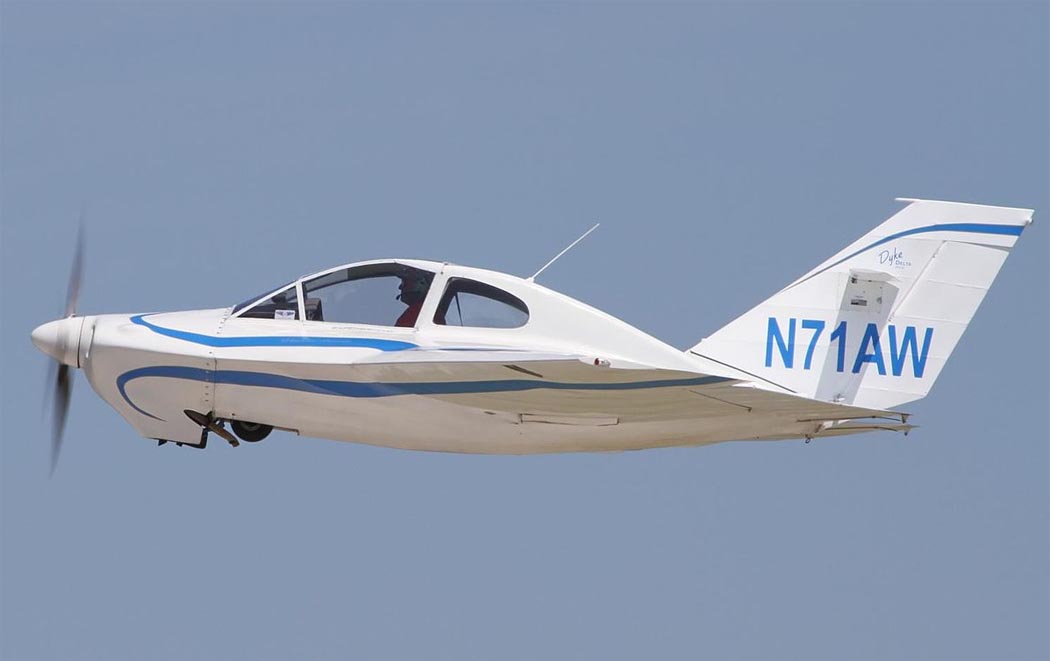

 JD-2 Delta    (c) Barry Ellis

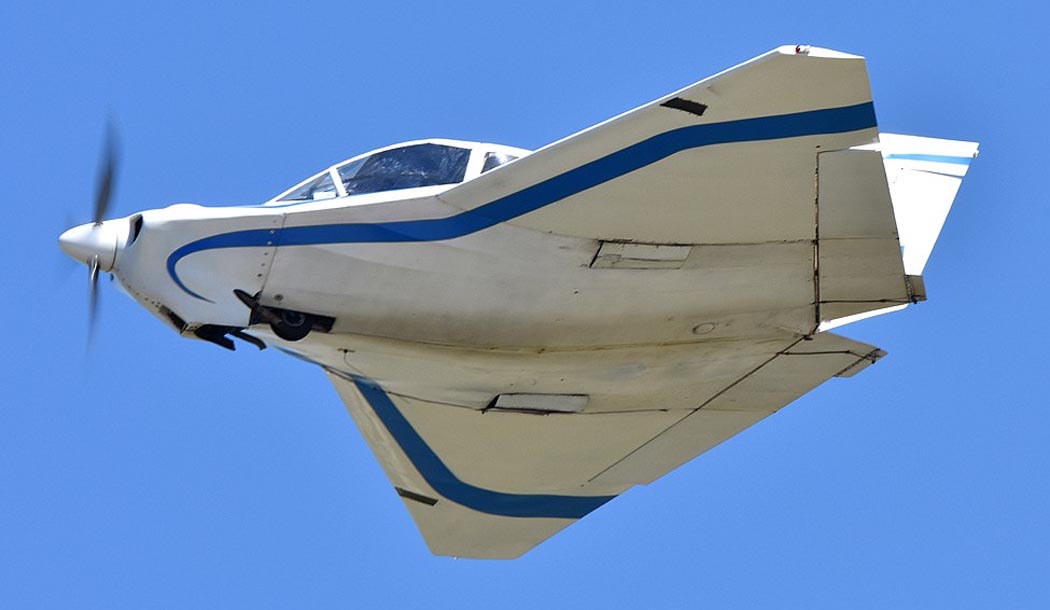

 JD-2 Delta    (c) D. Miller

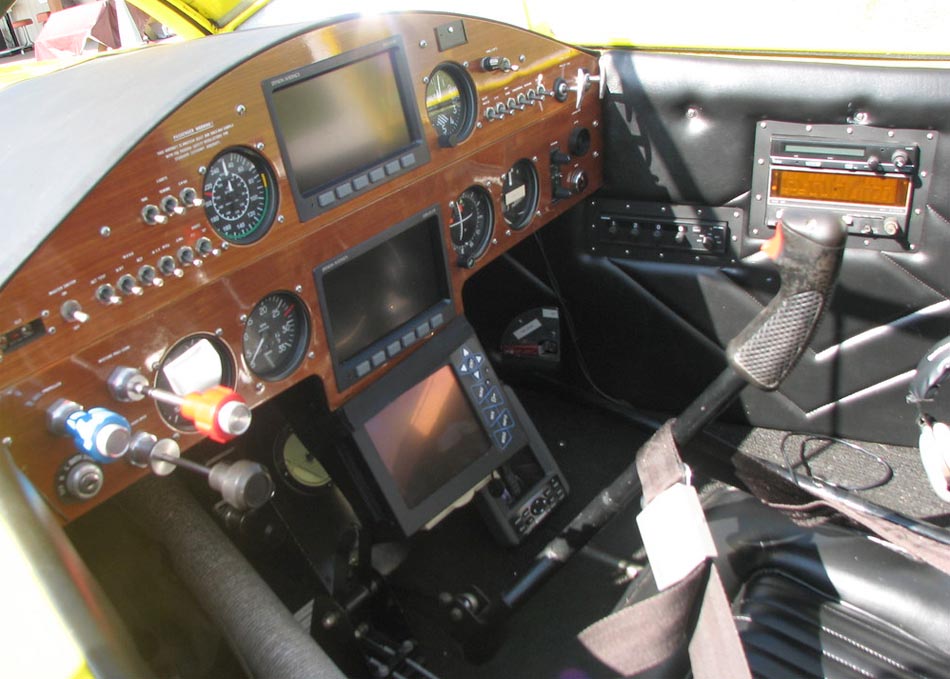

 Кабина JD-2 Delta   (c) Observe The Banana







Список источников:

Питер Бауэрс. Летательные аппараты нетрадиционных схем
Igor103. Dyke JD-2 Delta первый 4 местный самолет для хоумбилдеров
Aerofiles.com. Dyke
EAA.org. Alan White. The Rest of the Story: Dyke Delta N1AW
Jane's All the World Aircraft 1976
