SZD 48 Jantar Standard 2 – спортивный планер стандартного класса.
Разработан в польской фирме PZL Bielsko,
конструктор - W.Okarmus. Одноместный SZD-48 Jantar Standard 2 - развитие SZD-41A, так же разработанный Окармусом (W. Okarmus), первый полет опытного образца состоялся 10-го декабря 1977; к началу 1980 года их было построено 96 . Свободнонесущие высокорасположенные крылья имеют только один, витой из стекловолокна, главный лонжерон без нервюр; они имеют наружный слой стекловолокно/пенопласт/стекловолокно и ровные элероны, так же дюралюминевые аэродинамические тормоза на верхних и нижних поверхностях. Объем водобалласта увеличился до 150л. Стеклопластиковый фюзеляж имеет
центральный каркас из стальных труб, в задней части жесткость достигается стрингерами и шпангоутами. Свободнонесущее Т-образное оперение имеет подобную крыльям конструкцию и пружинный тример на руле высоты. Имеется убирающееся колесо с дисковыми тормозами и утопленное хвостовое колесо. С небольшими изменениями тримера и системы указателя скорости SZD-48 стал SZD-48-2.
|
ЛТХ: |
 |
|
|
Модификация |
Jantar Standard 2 |
|
Размах крыла, м |
15.00 |
|
Длина, м |
6.71 |
|
Высота, м |
1.61 |
|
Масса, кг |
|
|
пустого |
265 |
|
водобалласта |
150 |
|
минимальная, в кабине |
55 |
|
максимальная, в кабине |
110 |
|
максимальная взлетная |
535 |
|
МАК без водобалласта |
40 |
|
Скорость МАК без водобалласта, км/ч |
95 |
|
МАК с водобалластом |
40 |
|
Скорость МАК с водобалластом, км/ч |
123 |
|
Мин. снижение без водобалласта, м/ч |
0.6 |
|
Скорость мин. снижения (экон.) без водобалласта, км/ч |
75 |
|
Мин. снижение с водобалластом, м/с |
0.77 |
|
Скорость мин. снижения (экон.) с водобалластом, км/ч |
97 |
|
Мин. скорость полета (эвол.) без водобалласта, км/ч |
68 |
|
Мин. скорость полета (эвол.) с водобалластом, км/ч |
82 |
|
Максимально-допустимая скорость, км/ч |
250 |
|
Допустимые перегрузки (+/-) |
5.3/2.65 |
|
Разрушающая перегрузка(+/-) |
7.95/3.98 |
|
Экипаж, чел |
1 |
|
Доп. информация : |
|
|
|

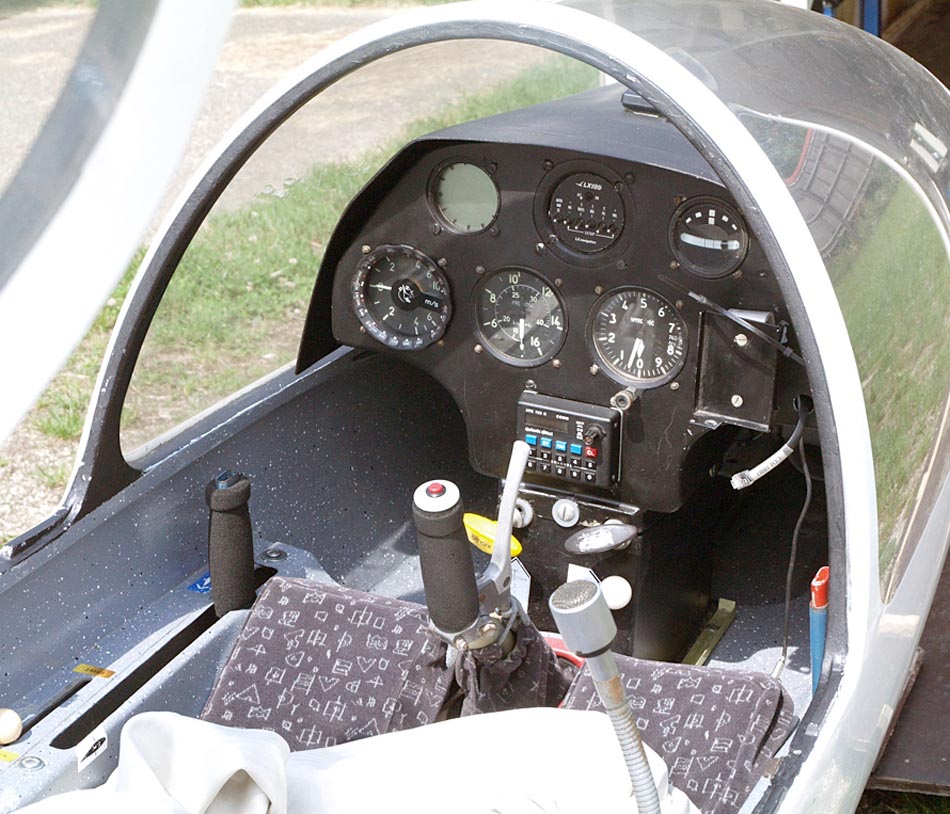

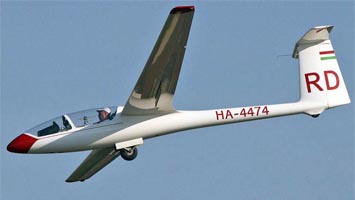

 Фотографии:
|
|
Список источников: |
|
|
 Кирилл Сорокин. SZD 48-2 |
 Уголок неба. 2020
 |
