главная планеры
   Arcus

Разработчик: Schempp-Hirth
Страна: Германия
Первый полет: 2009
Тип: Спортивный планер
  ЛТХ     Доп. информация



Arcus - cпортивный мотопланер, разработанный немецкой фирмой Schempp-Hirth. Этот мотопланер 20-и метрового двухместного класса, выполнил первый полет 7 апреля 2009 года.  Данный планер является преемником Duo Discus. Основными преимуществами конструкции являются оптимизированная геометрия крыльев с высоким удлинением, новый аэродинамический профиль низкого лобового сопротивления, с пониженной чувствительностью к насекомым, а также стреловидная, изогнутая на концах вверх форма крыла, ранее прошедшая проверку на Duo Discus. Одним из основных аспектов конструкции планера является повышенный запас прочности в случае крушения. Передняя часть фюзеляжа была сконструирована по результатам всеобъемлющих тестов.

Arcus выпускается в нескольких вариантах : Arcus - двухместный планер без силовой установки, Arcus T - с двигателем  Solo 2350 D мощностью 30 л.с. (22 кВт), Arcus M - c двигателем Solo 2625-02i мощностью 68 л.с. (50 кВт) и Arcus E с электродвигателем Lange EM-42 мощностью 42 кВт (производился до конца 2016 года).






 ЛТХ:
Модификация   Arcus M
Размах крыла, м   20.00
Длина, м   8.73
Относительное удлинение   25.70
Площадь крыла, м2   15.59
Нагрузка на крыло, кг/м.кв   54.50
Масса, кг
  пустого   510
  максимальная   850
Тип двигателя   1 ПД Solo 2625-02i
Мощность, л.с.   1 х 68
Максимальная скорость, км/ч   280
МАК   50
Скорость МАК, км/ч
Минимальное снижение, м/сек   0.56
Скорость сваливания, км/ч
Экипаж, чел   2


 Доп. информация :


  Фотографии:

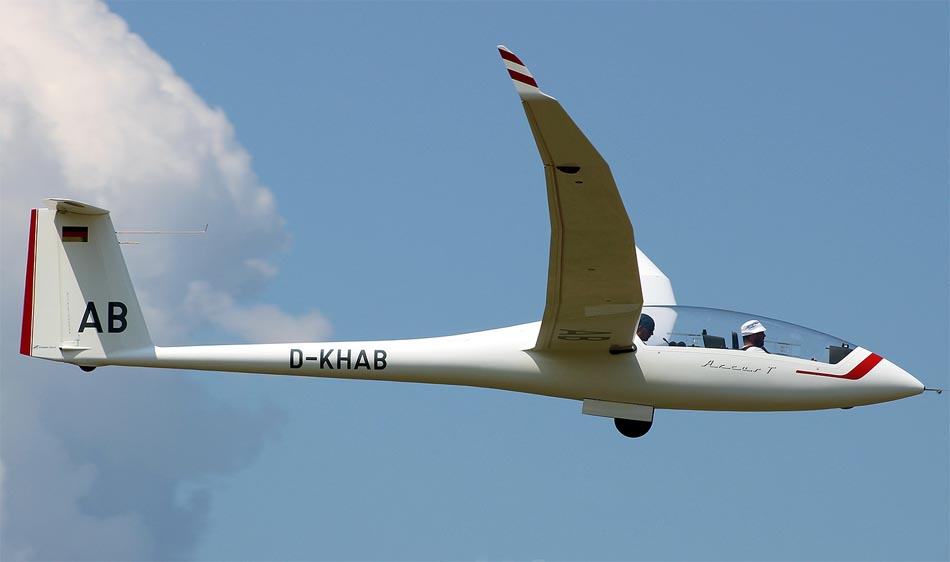

 Arcus T     (с) Akira Uekawa
 Arcus M     (c) Жанна Панова
 Arcus T     (c) Tibor Foldi
 Arcus M    (c) Жанна Панова
 Кабины Arcus M   (c) arcus-charter.de

  Схемы:

 Arcus







Список источников:

Жанна Панова. Полет на мотопланере Arcus M Discus
Schempp-hirth.com. Arcus
