главная авиация второй мировой истребители
   Як-3 ВК-108

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1944
Тип: Истребитель
  ЛТХ     Доп. информация



Як-З с двигателем ВК-108 являлся модификацией Як-З сдвигателем ВК-107А. Эта работа носила, по существу, экспериментальный характер и преследовала цель получить сравнительные характеристики самолетов с двигателями ВК-107А и ВК-108.

Як-З ВК-108 отличался в основном новыми винтомоторной группой и вооружением: взамен двигателя ВК-107А номинальной мощностью 1500 л. с. установлен ВК-108 номинальной мощностью 1550 л. с. с очень напряженным тепловым режимом; взамен двух синхронных пушек Б-20С калибра 20 мм с боезапасом по 120 снарядов установлена одна мотор-пушка HС-23 калибра 23 мм с боезапасом 60 снарядов.

В связи с установкой нового двигателя в ВМГ самолета внесены следующие основные изменения: винт ВИШ-107СВ-1 заменен на ВИШ-107ЛТ-5; несколько изменена моторама; установлены водорадиатор ОП-624 и маслорадиатор ОП-622 (взамен ОП-554 и ОП-555), обладавшие большей охлаждающей способностью; туннель водорадиатора опущен вниз на 60 мм; выхлопной коллектор заменен раздельными выхлопными патрубками; верхняя крышка капота выполнена без желобов для стволов пушек; всасывающий патрубок выведен под двигатель; запас горючего уменьшен с 390 до 350 кг, а масла - увеличен до 55 кг.

Внесены также некоторые изменения в конструкцию и оборудование самолета: фонарь кабины выполнен, как у опытного Як-З ВК-107А "Дублер"; произведена более тщательная герметизация хвостовой части фюзеляжа; элероны обшиты дюралем вместо полотна; снято заднее бронестекло и установлена бронеспинка старого типа (Як-1) и др.

В результате указанных, а также некоторых других более мелких изменений, произведенных специально для облегчения самолета, полетная масса уменьшилась до 2896 кг.

Як-З В К-108 был построен в ОКБ за два месяца - с 1 августа по 1 октября 1944 г. и проходил заводские испытания с 7 октября 1944 г. по 8 марта 1945 г. при полетной массе 2830 кг (уменьшена за счет снятия вооружения и неполной заправки бензином и маслом).

Летчик-испытатель В.Л.Расторгуев, ведущий инженер по испытаниям А.H.Кануков, механик Ф.3.Сбитнев. Первый вылет состоялся 19 декабря 1944 г. Всего было произведено пять полетов общей продолжительностью 1 ч 17 мин.

Самолет показал выдающиеся летные характеристики. Максимальная горизонтальная скорость на высоте 6290 м, полученная в полете 21 декабря, составляла 745 км/ч и была близка к мировому рекорду 755 км/ч, установленному в 1939 г. на специально модифицированном гоночном варианте Me-109. Время набора высоты 5000 м - 3,5 мин. Заметно сократился разбег- самолет взлетал почти с трех точек.

Поскольку в конструктивном отношении Як-З ВК-108 мало отличался от Як-З ВК-107А, он обладал и недостатками последнего. Опытный двигатель ВК-108 имел очень напряженный тепловой режим (высокую теплоотдачу). Hапример, в полете 21 декабря температура масла на "площадке" достигала предельно допустимой величины 110╟С. Из-за недоведенности двигателя (тряска, дымление, частые выходы из строя) заводские испытания сопровождались большими задержками. После полета 21 декабря они были прерваны для замены двигателя, а 8 марта 1945 г. после первого же полета с новым двигателем прекращены вследствие неудовлетворительной работы двигателя.

В 1945 г. была предпринята еще одна попытка установки ВК-108 на Як-З. Работа выполнялась под руководством ведущего инженера ОКБ В. Г. Григорьева с 1 августа по 1 ноября 1945 г. Самолет отличался от предыдущего только тем, что имел две синхронные пушки Б-20С с боезапасом по 120 снарядов (как на Як-З ВК-107А). Эта попытка также не дала желаемых результатов. Приказ HКАП от 28 мая 1946 г. предусматривал постройку трех опытных самолетов Як-З ВК-108 на заводе N31 (к 1 сентября, 1 октября и 1 ноября 1946 г.), но фактически Як-З ВК-108 так и остался в одном экземпляре.

Дальнейшая работа не проводилась вследствие недоведенности двигателя, а также необходимости перевода работы ОКБ по боевым самолетам на реактивную тематику.




 ЛТХ:
Модификация   Як-3 ВК-108
Размах крыла, м   9.20
Длина, м   8.55
Высота, м   2.42
Площадь крыла, м2   14.85
  пустого самолета
  нормальная взлетная   2896
Тип двигателя   1 ПД ВК-108
Мощность, л.с.   1 х 1550
Максимальная скорость , км/ч   745
Практическая дальность, км
Скороподъемность, м/мин   1429
Практический потолок, м   10400
Экипаж   1
Вооружение:   одна мотор-пушка HС-23 калибра 23 мм с боезапасом 60 снарядов.


 Доп. информация :


  Фотографии:

 Як-3 ВК-108
 Як-3 ВК-108
 Як-3 ВК-108

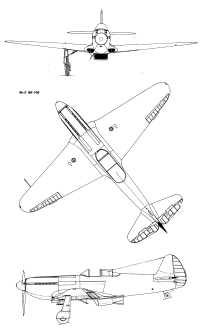

  Схемы:

 Як-3 ВК-108

  Варианты окраски:

 Як-3 ВК-108







Список источников:

А.Т.Степанец. Истребители ЯК периода Великой Отечественной войны
АвиО. Константин Косминков. Истребитель Як-3 - мечта пилота
Самолеты мира. Вячеслав Кондратьев. Предвестник победы
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
"Война в воздухе" ╧31-34. Истребители Як-1/3/7/9 во Второй Мировой войне
Skrzydla. Zbigniew Luranc. Jak-3
Mig3.SovietWarplanes.com. Massimo Tessitori. VVS research page
