   И-15бис (И-152)

Разработчик: Поликарпов
Страна: СССР
Первый полет: 1937
Тип: Истребитель
  ЛТХ     Доп. информация



История авиации - это, кроме всего прочего, история совершенствования схем и конструкций летательных аппаратов. Бипланы, "лебединая песня" которых была спета накануне второй мировой войны, - пожалуй, наиболее романтическая часть этой истории. Сейчас можно, конечно, с сожалением отметить, что в Советском Союзе слишком увлекались такой романтикой, и самолеты-бипланы, безнадежно устарев к началу войны, не смогли обеспечить преимущества в воздухе с началом боевых действий. Однако, принимая во внимание тяжелую политическую обстановку внутри страны в тридцатых годах, сложнейшее и просто "разгромное" положение дел в авиапромышленности в этот период, едва ли стоит упрекать конструкторов самолетов в отсталости и недальновидности.

Вышесказанное, конечно же, относится и к работам советского конструктора Николая Николаевича Поликарпова, и к созданному им семейству истребителей-бипланов. Почти все самолеты этого семейства, начиная с 1933 г., имели конструкцию верхнего крыла, выполненную в виде "чайки". Читателю предлагается краткая история единственного среди них "чистого" биплана - самолета-истребителя И-15бис.

Первоначально этот истребитель был задуман все-таки как "чайка", имел обозначение И-14 и предназначался под отечественный звездообразный двигатель воздушного охлаждения М-38. Уже в процессе проектирования к рабочему "конструкторскому" обозначению самолета ЦКБ-3 было применено новое название И-15 (так как обозначение И-14 уже "прижилось" на туполевской машине), а в качестве силовой установки выбор пал на американский двигатель Райт-Циклон SGR-1820 F3. Опытный ЦКБ-3 был испытан в последних числах декабря 1933 г. летчиком-испытателем В.П.Чкаловым на Центральном аэродроме Москвы. В течение следующего, 1934 года, серийное производство истребителей И-15 освоили на двух московских авиазаводах: ╧1 и ╧39. Первые машины оснащались Райт-Циклонами, а с 1935 года, когда "американца" освоил пермский авиамоторный завод ╧19, на И-15 стали устанавливать "родные" двигатели М-25.

Самолет обладал весьма неплохими характеристиками, особенно маневренными (время виража на высоте 1000 м было рекордным - 8 секунд!), что и было успешно подтверждено во время гражданской войны в Испании. Республиканские летчики, в их числе и советские добровольцы, были довольны этим бипланом - ведь он обеспечивал им преимущество в воздушном бою. Здесь, в Испании, мало кому известный поликарповский И-15 (поначалу его даже называли "Боингом") стал знаменитым "Чато" (по-испански "курносый") и навсегда вошел в историю как один из лучших истребителей мира своего периода. Слава пришла, однако, несколько поздно, ибо, начиная с самого первого, опытного экземпляра, отношение к И-15 в родном отечестве было неодназначным. Схема самолета встретила противодействие, и прежде всего - со стороны НИИ ВВС. Утверждалось, что наличие схемы "чайка" ведет к неустойчивости пути самолета, затрудняет обзор, особенно при взлете, поиск цели и само прицеливание. Многочисленные попытки Поликарпова с помощью продувки самолета в аэродинамической трубе, а также путем непосредственных демонстраций в полете доказать необоснованность таких утверждений ни к чему не привели.

Вокруг машины создавалась нездоровая атмосфера, которой, к сожалению, способствовали и дефекты, и некачественное производственное исполнение. В конце концов, серийный выпуск И-15 в 1935 г. был прекращен, а самому Николаю Николаевичу было предложено коренным образом улучшить самолет, ввести в схему машины новый ("нормальный") центроплан, коллектор и подогрев воздуха для двигателя, капот NACA, закрытую кабину и многое другое. Конструктор пошел на некоторые уступки и создал самолет, получивший обозначение И-15бис. Однако, новая машина заметно "потяжелела" и при облете в конце 1935 г. не показала особенных преимуществ. Поликарпов попытался облегчить конструкцию. Так появилась новая модификация машины, названная И-152 (╧3392). Это был чистый биплан, имевший (опять!) кольцо Тауненда вокруг двигателя с короткими патрубками. И-152 был тяжелее серийного И-15 всего на 40 кг и, казалось, мог стать компромиссом между конструктором и заказчиком. Имея свое видение истребителя, Поликарпов под давлением ВВС вынужден был все-таки уступить им до конца.

И-15бис (И-152), подготовленный к серийному выпуску осенью 1937 г., был именно таким, каким его желали видеть военные. Именно таким известен он и нам. И хотя в то время Поликарповым был подготовлен и даже утвержден командованием ВВС (в октябре 1937 г.) проект нового самолета И-153, именно И-15бис был запущен в крупносерийное производство. Сейчас можно только удивляться, но в 1938-39 гг. в СССР большой серией выпускался истребитель с максимальной скоростью полета 370 км/час. До момента прекращения серийного выпуска завод ╧1 - один из крупнейших советских авиазаводов - изготовил 2408 истребителей И-15бис. В 1939 г. это предприятие стало выпускать истребители И-153, имевшие максимальную скорость полета на высоте 4600 м - 443 км/час.

Несмотря на то, что И-15бис оказался явно устаревшим уже к началу своего производства, самолет этот являлся участником пяти различных войн. Войсковые испытания "биса" проводили летчики, побывавшие в Испании - они в целом неплохо отзывались об испытываемом объекте. Хотя время виража - главного достоинства И-15 - повысилось с 8 до 11-12 секунд, машина стала более устойчивой в любой полетной конфигурации. Это улучшало в бою прицеливание и ведение огня. Скоро состоялось и боевое крещение.

И-15бис были отправлены в Китай в числе другой советской боевой техники с целью оказания помощи китайскому народу в борьбе с японцами. Эти самолеты применялись там совместно с И-16 - согласно тактике взаимодействия маневренных и скоростных истребителей. Очень скоро обе машины получили китайские прозвища: И-15бис стал называться ╚чиж╩, И-16 - "ласточка". Главным оружием "ласточек" была скорость, но и маневренные "чижи" летали быстрее большинства японских самолетов. Основной противник наших "птиц" - истребитель биплан И-95 (Ки.10) - уступал еще и в маневренности, и в скороподъемности. Что уж было говорить про бомбардировщики! Оказался уязвим для огня четырех пулеметов "чижа" закупленный японцами в Италии двухмоторный бомбардировщик BR-20 "Аист".

Вторая война для И-15бис - в Монголии весной-летом 1939 г., более известная под кратким названием Халхин-Гол. Появление у японцев ко времени этого конфликта кроме ранее известных истребителей И-96 (А5М) новых, И-97 (Ки.27), ограничило боевые возможности И-15бис - он уступал этим самолетам в скорости. Впрочем, и советская сторона была представлена новинками: истребителем И-153 "Чайка" и пушечным И-16.

Кроме Монголии "бисы" были отправлены в Испанию (20 экземпляров), где оказались на грани окончания боевых действий. Часть оставшихся в Испании самолетов, среди которых были и "бисы", после поражения республиканцев вошла в состав авиации франкистов.

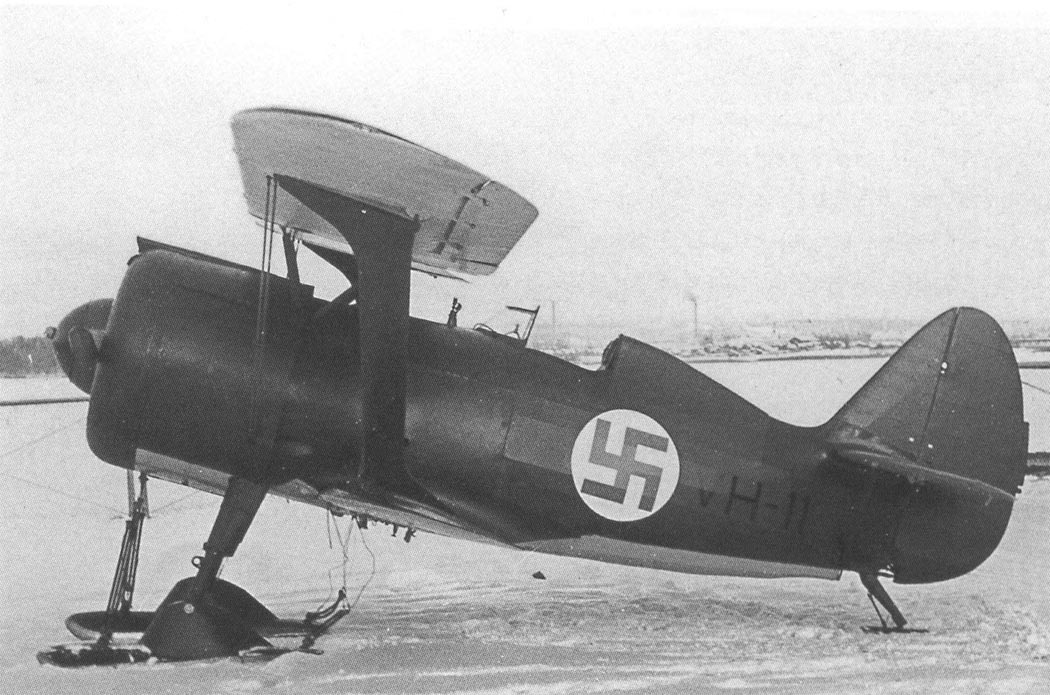

Служили в чужих ВВС и еще пять истребителей И-15бис. Во время "зимней" войны с Финляндией 1939-40 гг., как и во всяких боевых - действиях, бывали случаи вынужденных посадок. И-15бис, имевший неубирающееся шасси (зимой - лыжи), не мог приземлиться на брюхо, поэтому в случае посадки за линией фронта часто оставался невредимым. Так финнам достались в разное время пять "бисов", которые вошли в состав финских ВВС, где использовались в основном для тренировки летного состава. Три самолета из состава этой пятерки продолжали свои полеты до начала 1945г. Основная же масса истребителей И-15

бис находилась к началу Великой Отечественной войны на вооружении советских ВВС. Самолет считался устаревшим, поэтому боевое применение его сужалось, как правило, до ведения штурмовых действий. Бомбовая нагрузка была небольшой - до 150 кг, поэтому характерной была установка стандартных направляющих для 82-мм реактивных снарядов - PC. В действующей армии И-15бис находились до конца 1942 г., после чего их начали передавать в учебные подразделения. До конца войны эти самолеты оставались на вооружении только на Дальнем Востоке, где несли скорее миссию сдерживания, чем реальной боевой силы. Среди модификаций и опытных работ по И-15бис наилучших результатов ожидали от машин с гермокабиной и турбокомпрессорами ТК-1. Для войсковых испытаний предполагалась даже серия (впрочем, не состоявшаяся) таких самолетов.

В 1938 г. на базе И-15 бис был создан двухместный тренировочный истребитель ДИТ. Обладавший теми же летными характеристиками, что и обычный И-15бис (что было подтверждено облетывавшими его летчиками, в частности: Стефановым, Николаевым, Кубышкиным), самолет был идеальным летающим стендом для будущих летчиков-истребителей. Серийный выпуск ДИТ планировался на подмосковном заводе ╧207 - бывшем "Дирижаблестрое", однако, пока велись подготовительные работы, было реализовано правительственное решение о выпуске на этом заводе бомбардировщика Су-2, первоначально известного как СЗ-3 (сталинское задание - 3). Таким образом, ДИТ в серию не пошел. Наиболее экзотическим эпизодом в истории И-15бис следует, наверное, назвать испытание на нем двух прямоточных воздушно-реактивных двигателей (ПВРД) конструкции И.А.Меркулова. Провел такие испытания зимой 1939 г. летчик-испытатель Логинов прямо над территорией Центрального Московского аэродрома. И хотя прирост скорости был невелик, можно считать, что И-15бис стал одним из зачинателей советских реактивных полетов.

Конструкция И-15бис.

И-15бис представлял собой дальнейшее развитие самолета И-15 и в основном отличался силовой установкой, а также верхним крылом, которое имело нормальный центроплан вместо ╚Чайки╩

Из-за измененной формы верхнее крыло крепилось к ферме фюзеляжа при помощи N-образных стоек Крылья имели больший размах и новый профиль ╚Clark YH╩, но при этом хорды и относительная толщина остались бел изменения Конструкция - деревянная с металлическими силовыми узлами Центроплан верхнего крыла - клепанный из дюралюминия, со стальными трубчатыми лонжеронами Оперение отличалось только формой и площадью руля поворота Каркасы элеронов и оперения - клепанные из дюралюминия Все плоскости и хвостовая часть обтягивались полотном

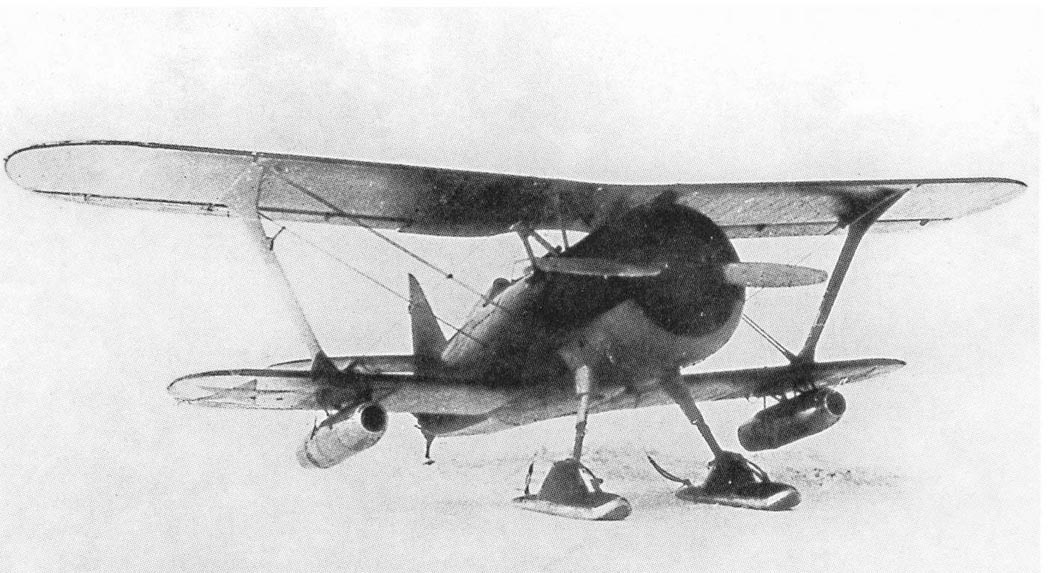

Шасси - консольного типа, как на И-15. Амортизатор - масляно-пневматический. Колеса - тормозные с механической системой управления тормозами. Стойки шасси и колеса закрывались обтекателями. Нижний обтекатель стойки был жестко связан с обтекателем колеса и снимался вместе с ним. Полуориентирующийся хвостовой костыль был связан с педалями через руль поворота. Зимой вместо колес ставили лыжи. Их крепили резиновыми амортизаторами, растяжку которых ограничивали два троса.

Силовая установка состояла из мотора М-25В (высотного варианта мотора М-25) и винта фиксированного шага диаметром 2.8 метра. На некоторых машинах устанавливали турбокомпрессоры. Двигатель закрывался капотом типа ╚NACA╩ из дюралюминия. Капот монтировался на каркасе, закрепленном на кронштейнах к мотору. Лобовая часть состояла из трех частей (верхней и двух боковых), а юбка - из пяти частей (верхней, двух боковых и двух нижних). Все части капота скреплялись стальными лентами. Лобовая часть мотора закрывалась жалюзи. Втулку винта прикрывал разъемный дюралюминиевый кок.

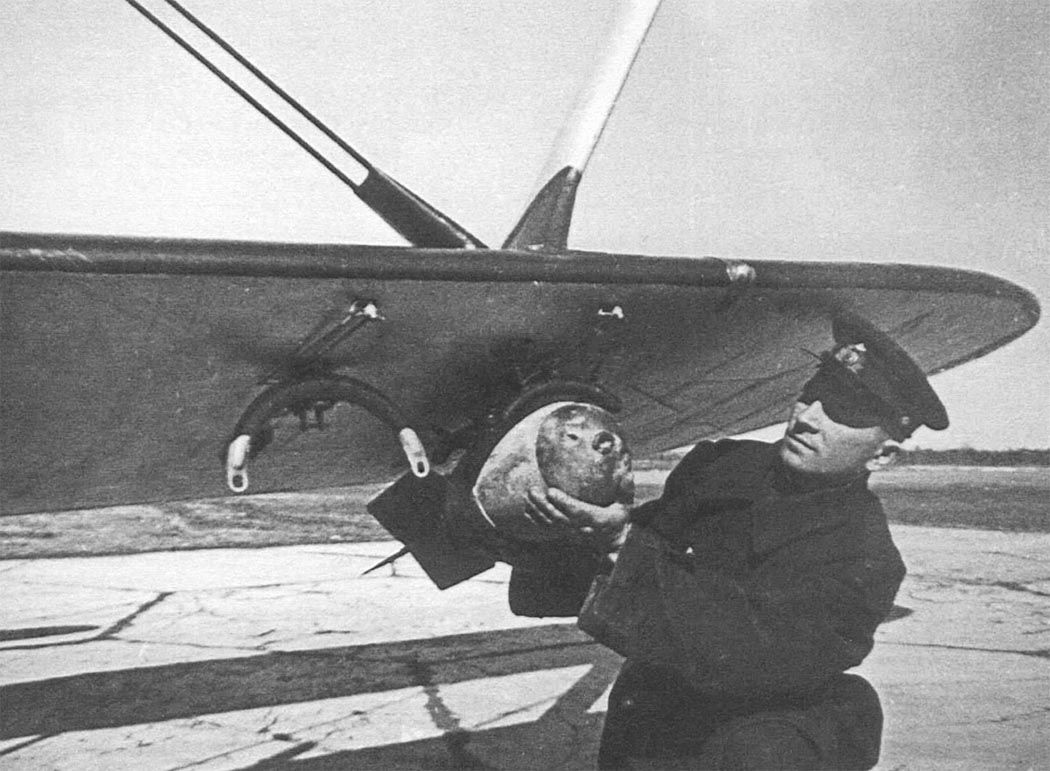

И-15бис был вооружен четырьмя пулеметами ПВ-1, стрелявшими синхронно через винт. Под крыльями предусматривалась подвеска бомбового вооружения общей массой до 150 кг в следующих вариантах: 4 х АО-10 или АОХ-10 2 х АО-25М , 4 х АО-25М 2 х ФАБ-50 , 2 х АО-25М + 2 х ФАБ-50 2 х ВАП-6.






 ЛТХ:
Модификация   И-15бис
Размах крыла, м   10.20
Длина, м   6.28
Площадь крыла, м2   22.50
Масса, кг
  пустого самолета   1310
  нормальная взлетная   1730
Тип двигателя   1 ПД М-25В (М-25Б)
Мощность, л.с.   1 х 750 (775)
Максимальная скорость , км/ч
  у земли   372
  на высоте   379
Практическая дальность, км   770
Максимальная скороподъемность, м/мин   625
Практический потолок, м   9800
Экипаж   1
Вооружение:   четыре 7.62-мм пулемета ПВ-1


 Доп. информация :


  Чертеж "Поликарпов И-15бис"
  Книга "Техническое описание И-15бис с мотором М-25в (книга 1)"
  Книга "Техническое описание И-15бис с мотором М-25в (книга 2)"
  Фотографии:

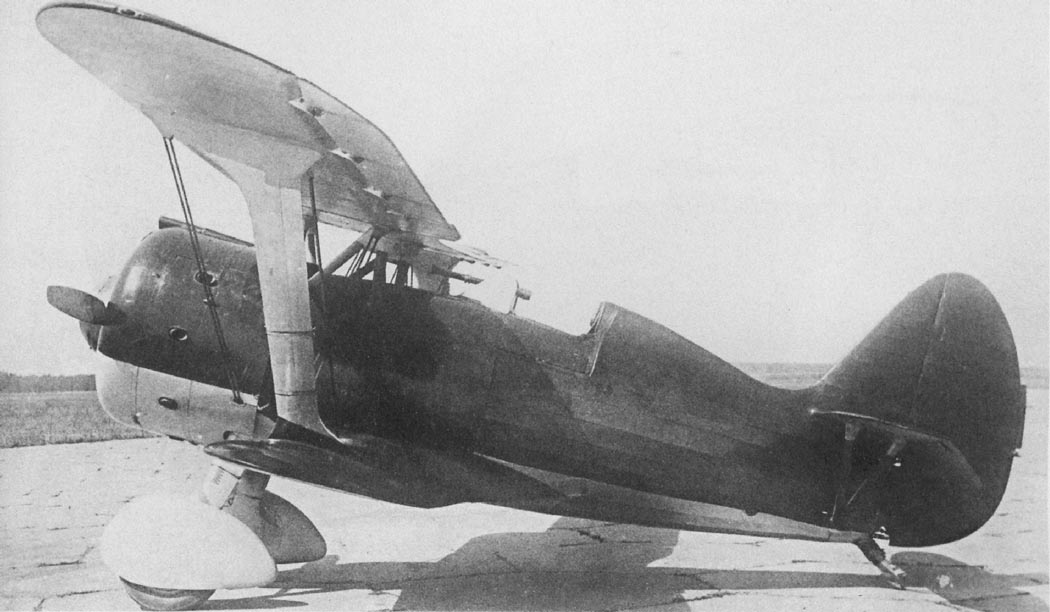

 Опытный И-15бис

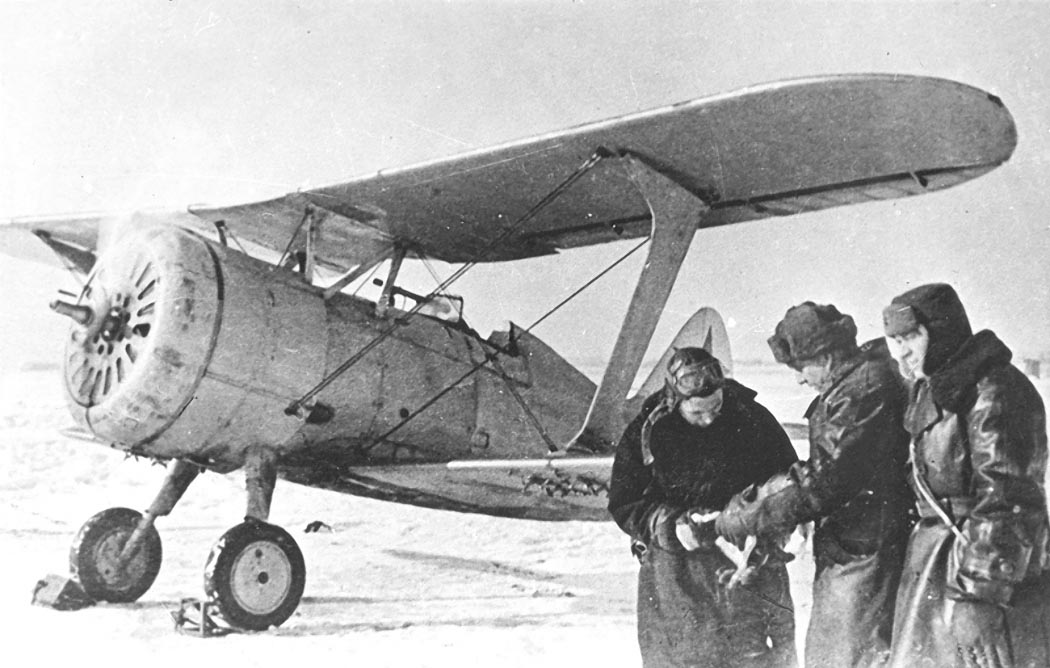

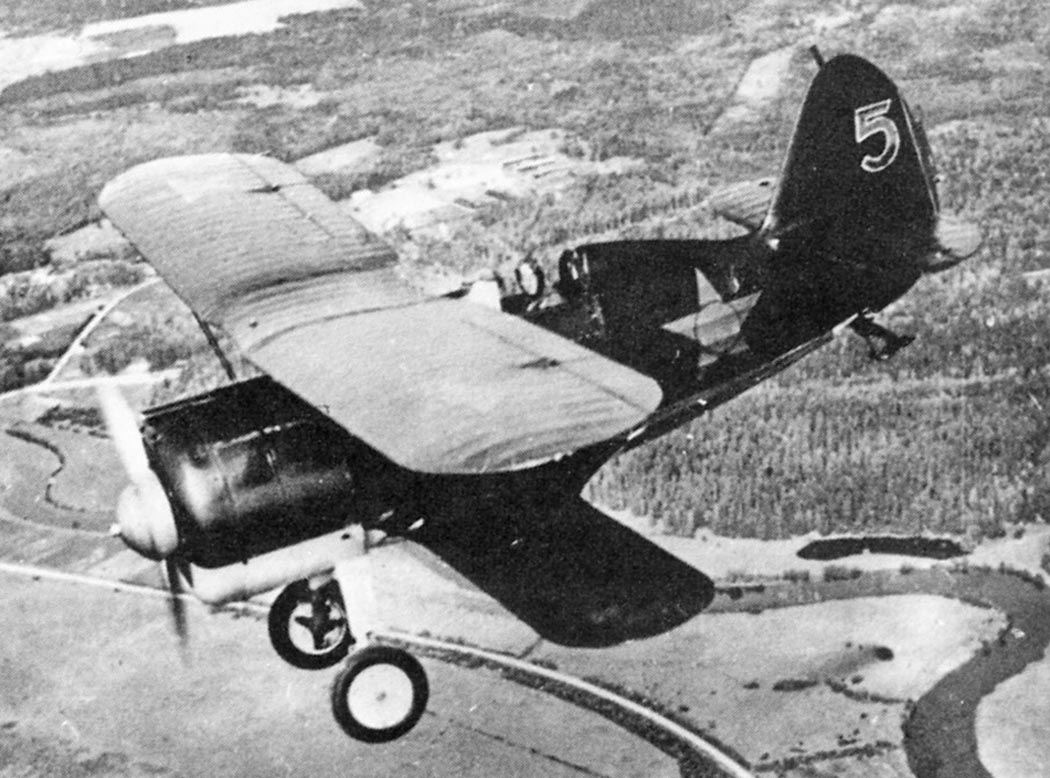

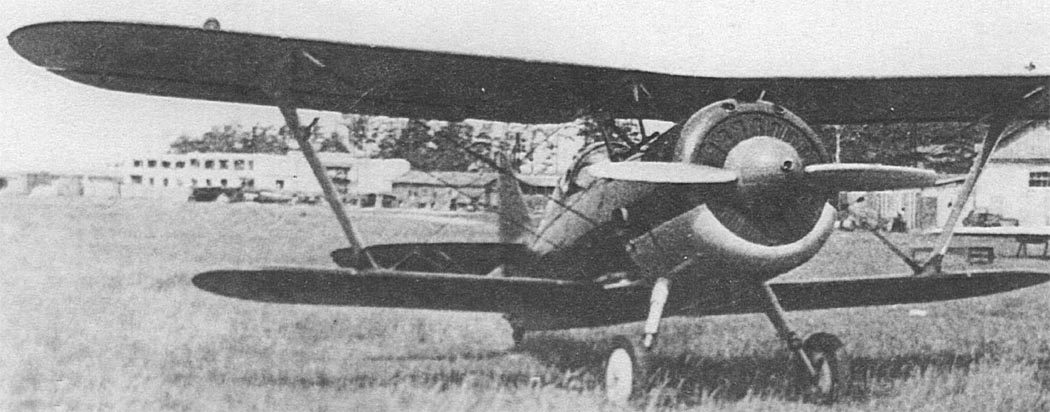

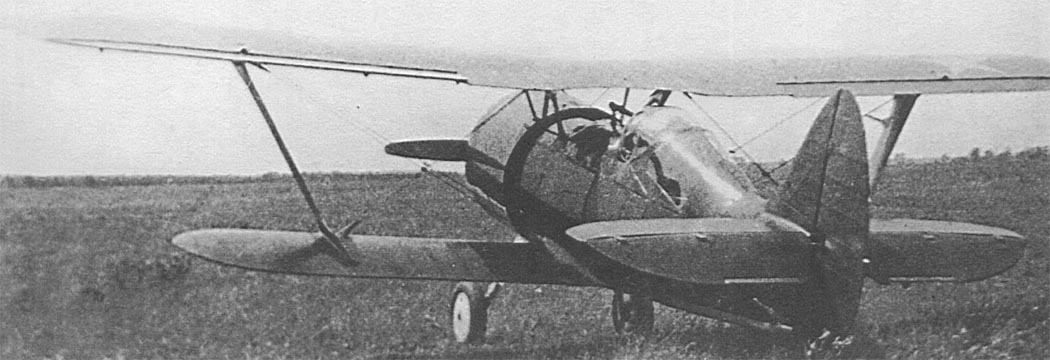

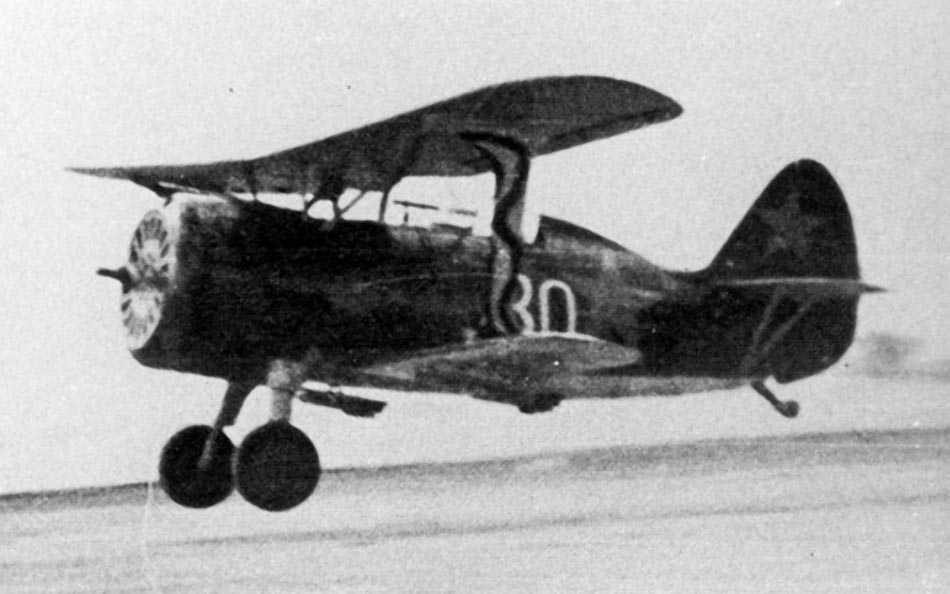

 И-15бис
 И-15бис
 И-15бис

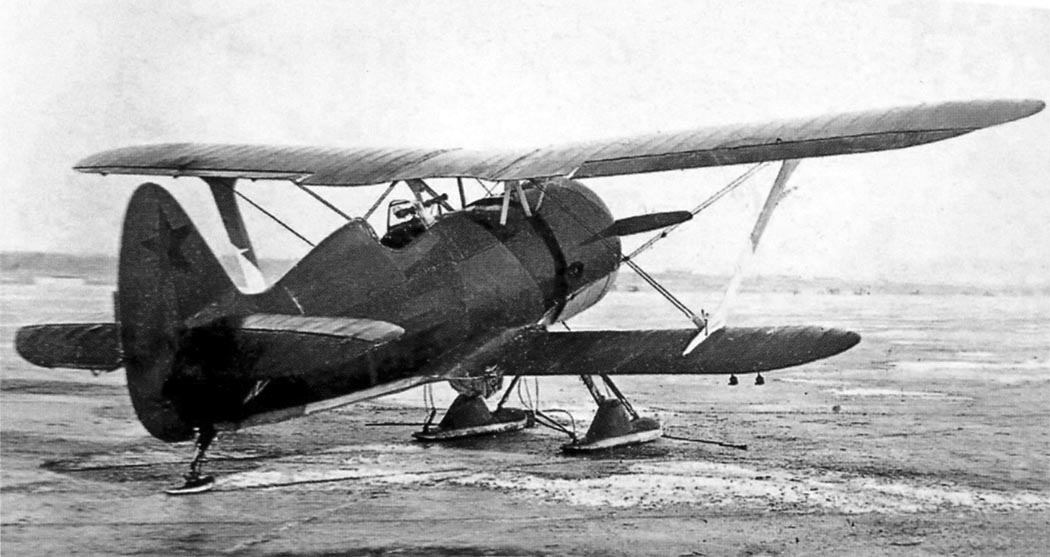

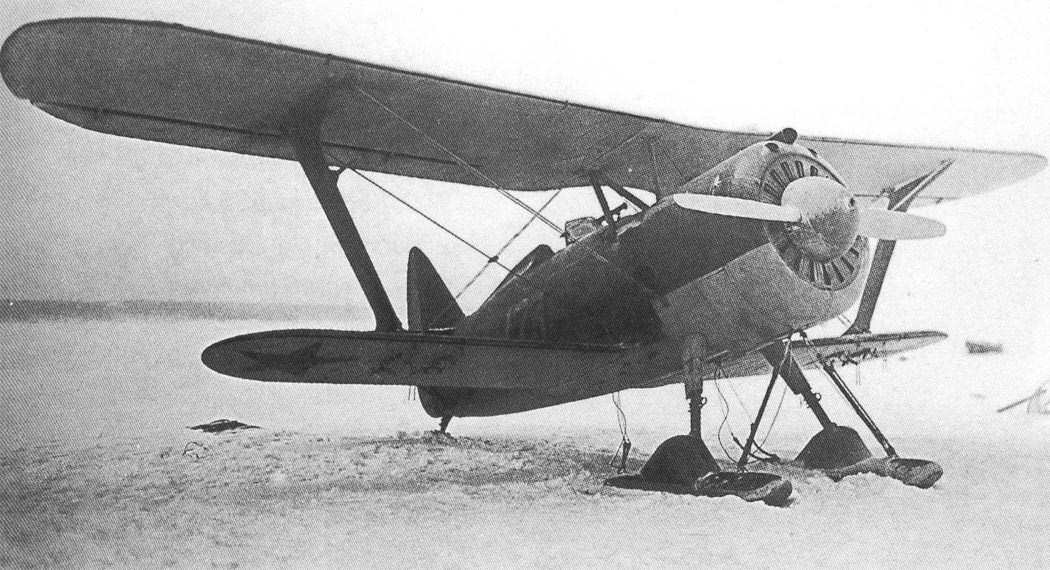

 И-15бис на лыжном шасси
 И-15бис ТК
 И-15бис ТК
 И-15бис

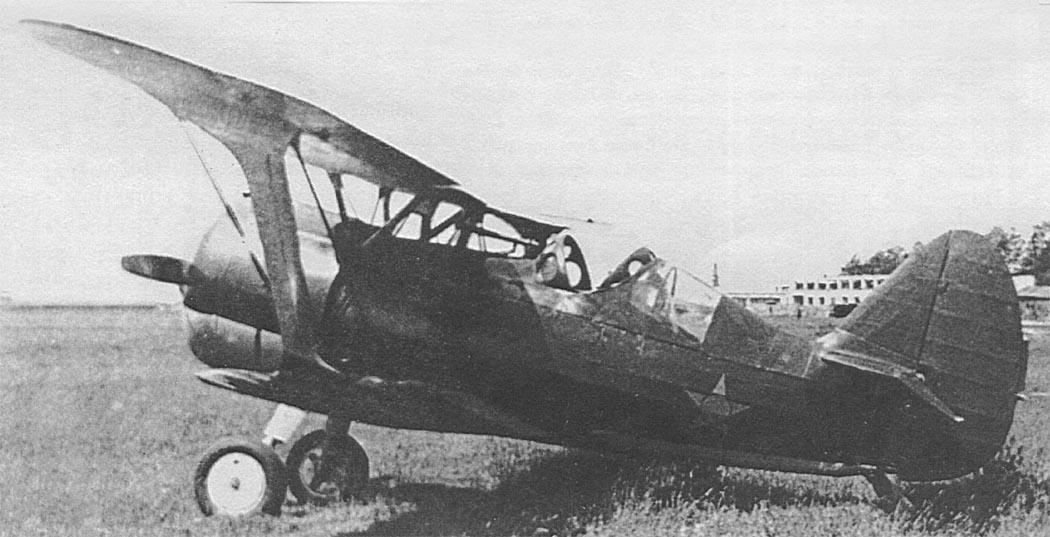

 ДИТ

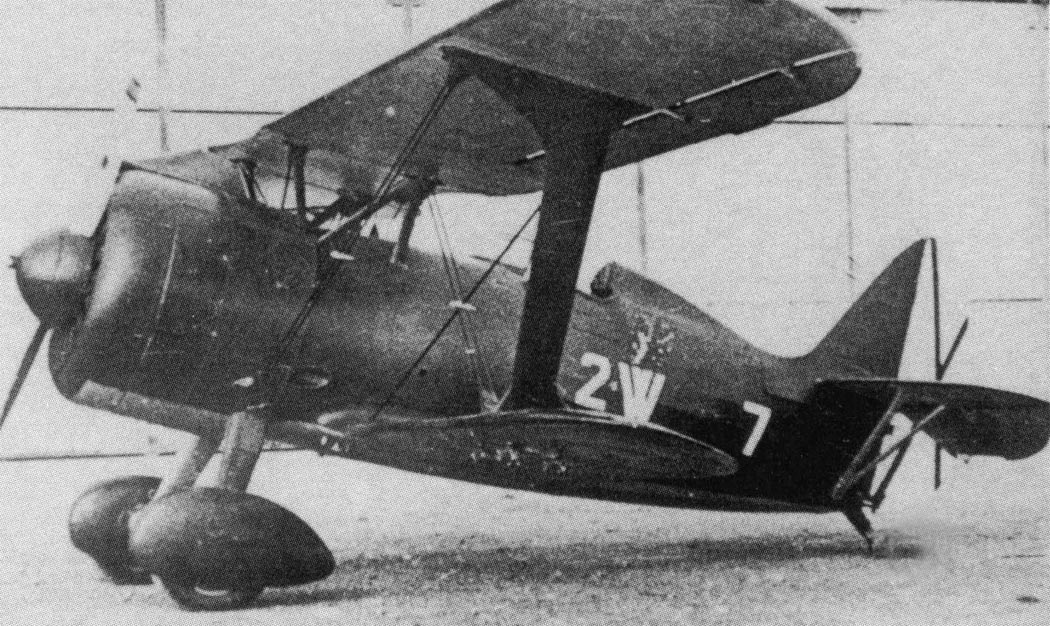

 И-15бис Grupo 24 ВВС франкистов
 И-15бис Финских ВВС
 Современная реплика И-15бис
 Современная реплика ДИТ

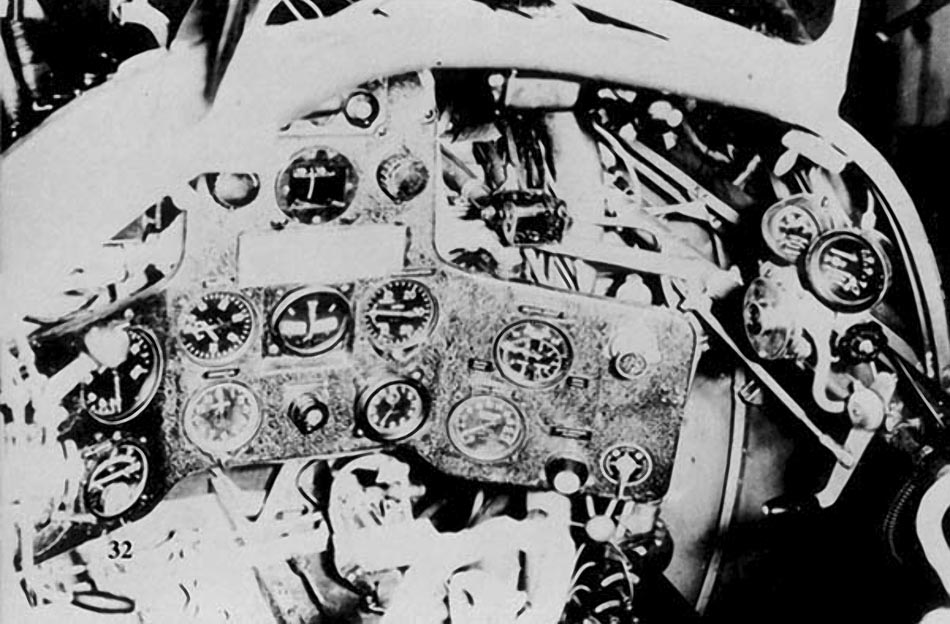

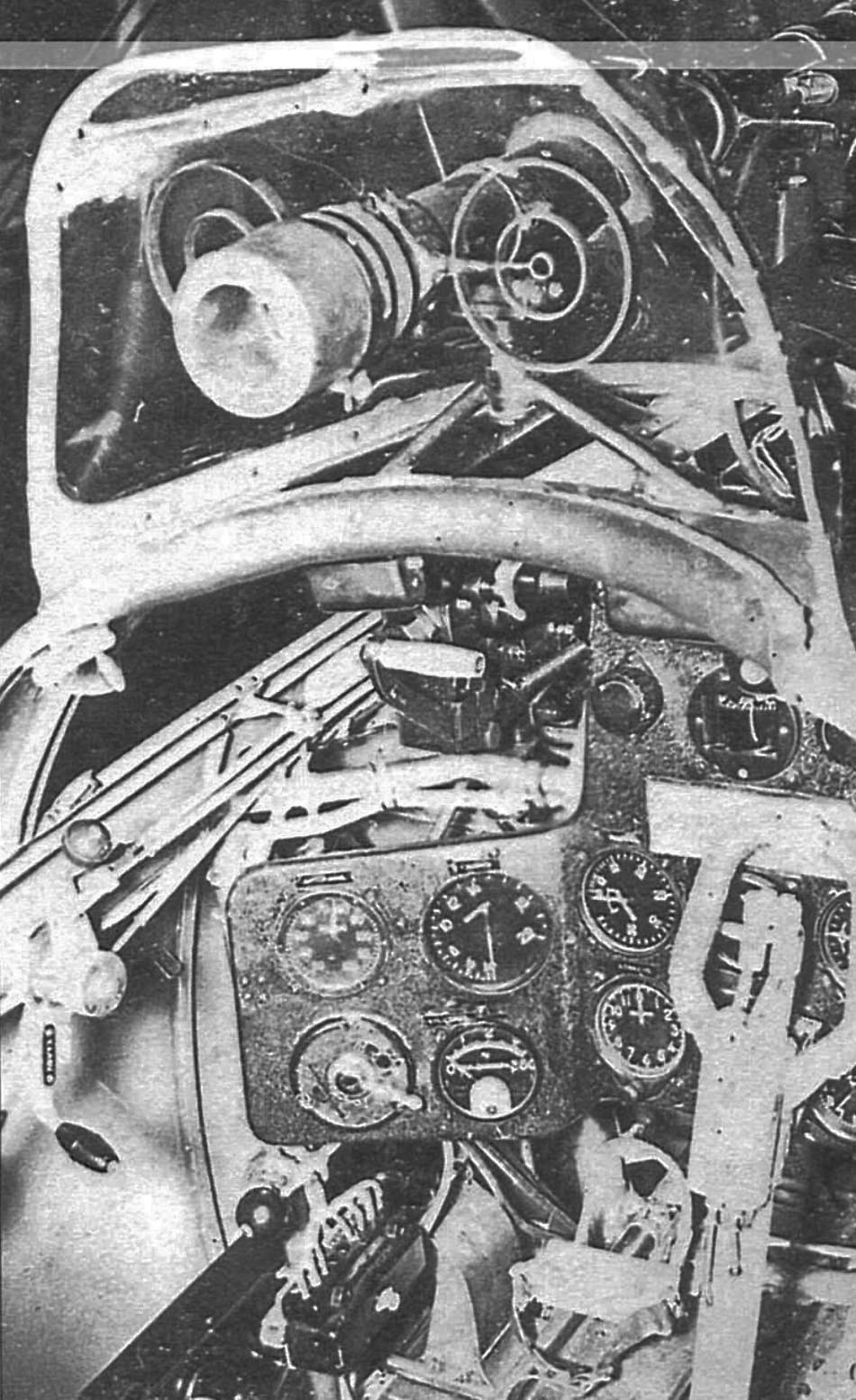

 Приборная доска И-15бис

  Схемы:

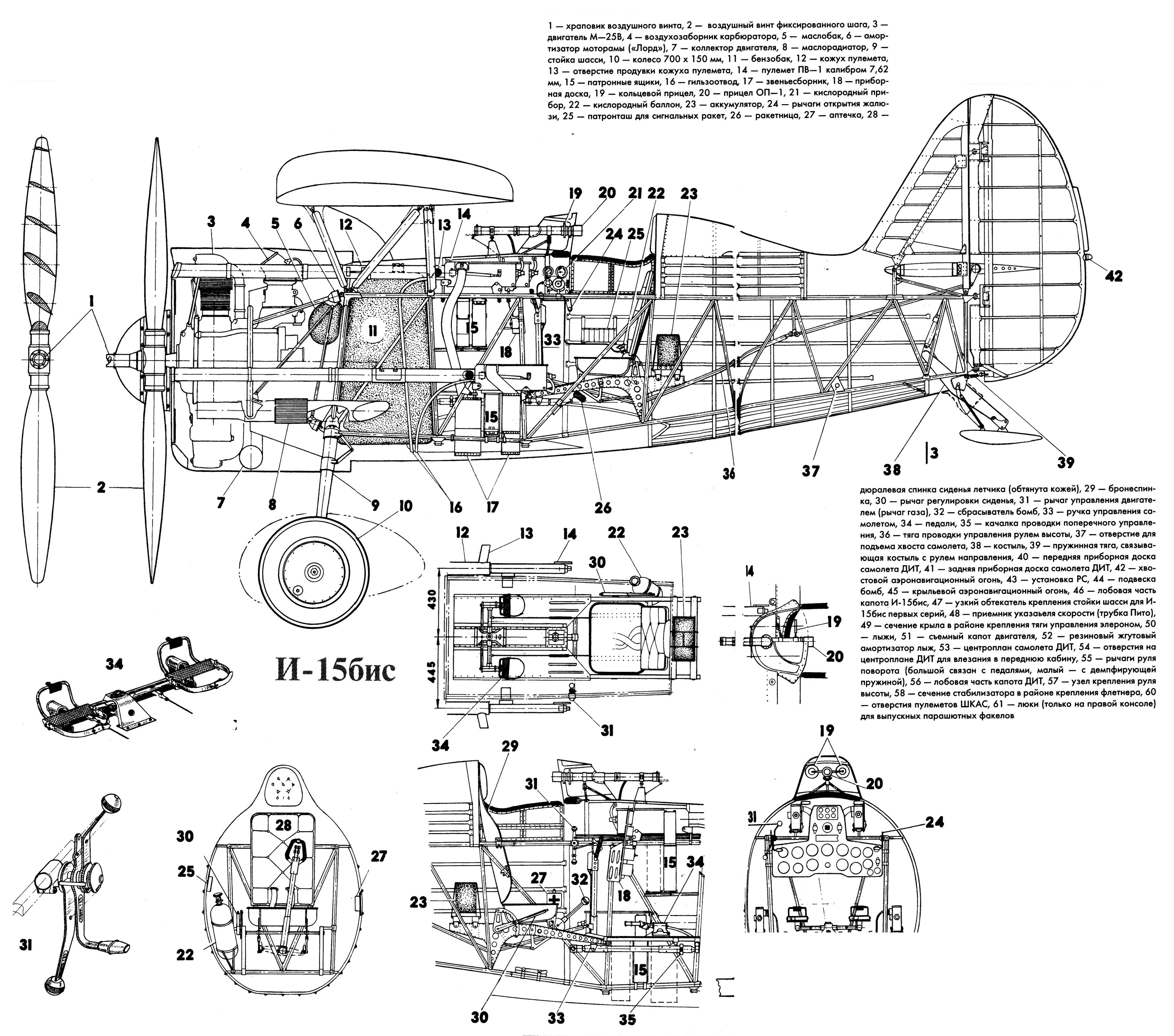

 И-15бис

  Варианты окраски:

 Опытный И-15бис, 1938 год
 И-15бис, 13 оаиэ ВВС КБФ
 И-15бис ТК
 И-15бис из состава ВВС Западного ВО, 1940 год
 И-15бис Grupo 24 ВВС франкистов, 1941 год
 И-15бис Grupo Independiente ВВС респукликанцев
 И-15бис Grupo 24 ВВС франкистов
 И-15бис  ВВС Китая
 И-15бис T-LLv 35  Финских ВВС, 1942 год ╘  Pentti Perttula







Список источников:

Мир Авиации. Михаил Маслов. И-15бис - самолет пяти войн
Полигон. Е.Гордон, В.Зенкин, В.Титов. И-5, И-15, И-15бис
Авиация и Время. Александр Котлабовский. "Чато" Поликарпова
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
Avions 123. Mikhail Maslov. Polikarpov I-15bis
Squadron/Signal. Aircraft Number 157. Hans-Heiri Stapfer. Polikarpov Fighters in Action
