   SPAD SA.1(2)

Разработчик: SPAD
Страна: Франция
Первый полет: 1915
Тип: Истребитель
  ЛТХ     Доп. информация



Когда самолетостроительная компания Societe Pour les Appareils Deperdussin (SPAD) обанкротилась, ее приобрел Луи Блерио и переименовал в Societe Pour l'Aviation et ses Derives, тем самым хитроумно сохранив аббревиатуру SPAD. Сама компания построила в Первую мировую войну более 2000 военных самолетов, но намного больше экземпляров построили субподрядчики.

Первым военным самолетом компании SPAD был аппарат SPAD SA.1, который имел необычную конфигурацию. В самолетах с толкающим винтом важно было обеспечить широкое поле обстрела для переднего пулемета. Для этого стрелка с вооружением обычно размещали впереди пилота. На самолете SPAD SА.1 в целом была принята общепринятая конструкция биплана с установкой в передней части ротативного двигателя, но кабина стрелка изобретательно размещалась впереди винта.

В итоге оказалось, что такая компоновка не удовлетворяла ни пилотов, ни стрелков, поскольку плоскость вращения винта находилась в достаточно опасной близости к ним. Были построены опытные экземпляры самолетов SА.1 и SА.2, которые оснащались ротативными двигателями Le Rhon, самолета SА.3, который представлял собой учебно-тренировочный вариант SА.2, усовершенствованный вариант самолета SА.2 - SА.4. Около 100 экземпляров самолетов SА.2 и 12 экземпляров SА.4 были поставлены в Россию.

SPAD S.A.2 - двухместный истребитель-разведчик. Дальнейшее развитие самолета SPAD S.A.1 с отличиями:

  • установлен мотор Рон 9 с увеличенной мощностью (за счет рабочего объема, соответственно увеличились габариты мотора и его вес);

  • для установки мотора с большими размерами переделан капот (вместо закрытых выштамповок на бортах фюзеляжа установлены проточные надстройки цилиндрической формы, гнутые из алюминиевого листа, их передние обрезы были прямые вертикальные, а задние – криволинейные);

  • в гондоле летнаба-стрелка введена противокапотажная стойка Г-образной формы за его кабиной в плоскости симметрии самолета;

  • изменена конструкция огневой точки (вместо шкворня сделана турель, состоящая из полукольца, укрепленного на передней части гондолы, которое обеспечивало поворот пулемета по азимуту, и вертикальной дуги для подъема или опускания пулемета, эта дуга передней нижней точкой на роликах опиралась на полукольцо турели, а задней верхней крепилась к шарниру на верхней точке противокапотажной стойки);

  • изменена конструкция шпангоутов No.1 и No.2 основного фюзеляжа (они приобрели округлые выступы с боков с проемами для прохода воздуха, поддерживающие надстройки капота);

  • изменена конструкция крепления гондолы к верхнему крылу (ранее тросы шли непосредственно от ее каркаса, а на этом самолете – от верхней части противокапотажной стойки, а сами тросы заменены жесткими тягами);

  • изменена форма и конструкция стабилизатора (вместо треугольного он стал трапециевидным, первый лонжерон и лобовой профиль пущены под прямым углом к ПСС).

На основании изучения проекта Военное министерство Франции заказало 42 самолета этого типа, два из которых должны были использоваться для испытаний, а остальные предполагалось поставить в войска.

К моменту постройки головного самолета фирма Gnome-Rhone поставить мотор с увеличенным рабочим объемом не смогла (первый запуск мотора Rhone 9J состоялся только в 1916 г.), и на самолет был установлен имевшийся в наличии мотор Rhone 9С (80 л.с.) без изменения мотоотсека.

Головной самолет совершил первый полет в середине 1915 г. Не известно, сохранилось ли указанное в контракте разделение заказа на опытные и серийные самолеты. Вероятно, все достроенные в этом варианте самолеты были переданы в войска, но по другим данным 1 самолет (головной) в войска не передавался.

По французским данным середине 1915 г. было построено 40 планеров (точно по контракту), но укомплектовано моторами Rhone 9С и сдано ВА Франции только 30 самолетов. По английским данным (J.M. Bruce, SPAD S.A-2/S.A-4. Windsock Mini Datafile 4) достроено в таком виде 35 самолетов. Это не согласуется с данными по поставкам в Россию (50 самолетов – В.Б. Шавров). Есть информация о 57 выпущенных самолетах. Наиболее правдоподобны данные В. Кондратьева – всего выпущено 99 самолетов SPAD S.A.2, из которых 42 переданы в ВА Франции (тогда получается, 50 поставлены в Россию и 7 не сданы заказчикам и возможно не укомплектованы полностью). По др. данным в Россию поставлены 56 самолетов, однако это вероятно с учетом SPAD S.A.4, см. ниже.

В процессе производства в конструкцию вносились незначительные изменения:

  • на некоторых первых самолетах смонтирована шкворневая пулеметная установка (но в основном была турельная);

  • на части самолетов противокапотажная стойка сделана дугообразной.

Серийные самолеты комплектовались пулеметами четырех систем: Lewis (7,69 мм – основной вариант для этого самолета, обычно ставили облегченный пулемет, но на некоторых был стандартный пехотный с прикладом и кожухом на стволе); Madsen (8 мм); Hotchkiss М.1909 (8 мм) и Colt М.1895 (7 мм).

Выпуск самолета завершился во второй половине 1915 или в начале 1916 г.

Полученные ВА Франции самолеты приняли ограниченное участие в боевых действиях на Западном фронте летом-осенью 1915 г.

Самолет показал ряд существенных недостатков:

  • плохие условия для летнаба в передней кабине (вибрации, холодный поток воздуха обдувал нижнюю часть его тела и спину);

  • невозможность быстрого (аварийного) покидания передней кабины при работающем моторе;

  • опасность разрушения креплений передней кабины (что регулярно случалось на практике и вело к неизбежной гибели летнаба);

  • опасность капотрования (при передней центровке и недостаточном противокапотажном угле), что вело к неизбежной гибели летнаба);

  • сетка за кабиной не предоставляла надежной защиты от попадания входившего в летное обмундирования шарфа летнаба на винт (был как минимум один случай – летнабу сломало шею, и он погиб);

  • недостаточные скорость и скороподъемность из-за слабого мотора;

  • плохая маневренность из-за малой скорости выполнения эволюций и большого разноса масс относительно центра тяжести самолета по его длине;

  • отсутствие задней огневой точки (при атаке сзади из-за плохой маневренности самолет не успевал развернуться на противника для использования носовой огневой точки);

  • необходимость отстыковки кабины для замены мотора, сложность и трудоемкость ее обратной установки (необходимость тщательной регулировки относительно вала мотора, в противном случае вибрации повышались).

Все эти дефекты были характерны и для самолета SPAD S.A.1 – ни один его дефект не был устранен. Отношение к самолету в ВА Франции было повсеместно отрицательным. На февраль 1916 г. в ВА Франции оставалось 4 таких самолета, а к весне 1916 г. его эксплуатацию полностью прекратили.

В 1916 г. в Россию было поставлено 50 самолетов (наиболее правдоподобное значение, см. В.Б. Шавров). Они использовались как в отрядах Императорского Воздушного Флота России (на сухопутных фронтах), так и в Авиации ВМФ. Хотя самолет получил повсеместно отрицательную оценку экипажей (особенно, летнабов-стрелков) из-за своих конструктивных недостатков (см. основной раздел – фирма SPAD), его применение было в целом успешным. Летнаб-стрелок Юрий Александрович Братолюбов сбил на таких самолетах как минимум два аэроплана противника – с пилотами Казаковым (Козаковым) и Карповым.

После Великой Октябрьской Социалистической революции как минимум один самолет оказался в Рабоче-Крестьянском Красном Воздушном Флоте и участвовал в гражданской войне.

SPAD S.A.3 - дальнейшее развитие самолета SPAD S.A.2 с огневой защитой задней полусферы. Для решения этой задачи конструкцию пришлось подвергнуть значительным изменениям:

  • за кабиной пилота была установлена турель, такая же, как и в носовой кабине (ею должен был управлять пилот, повернувшись лицом к хвостовой части и передав управление летчику-наблюдателю в носовой кабине);

  • для обеспечения удобства управления задней турелью конструкция сиденья пилота изменена;

  • в передней кабине установлен второй (спаренный) комплект органов управления;

  • изменена общая проводка системы управления самолетом и мотором, а также электросистема (управление магнето и зажиганием мотора установлено также в передней кабине);

  • для размещения органов управления в передней кабине ее размеры (длина и ширина носовой оконечности) увеличены.

  • Самолет был укомплектован пулеметом Hotchkiss М.1909 в передней установке и Colt М.1895 в задней.

  • Самолет был построен предположительно в 1916 г. с мотором Rhone 9C (80 л.с.) и в том же году был облетан. Испытания показали недостатки такого способа усиления обороны самолета:

  • ухудшение летных данных;

  • неудобство пользования задней стрелковой точкой;

  • трудность связи пилота и летнаба.

Модификация в серию не внедрялась.

SPAD S.A.4 - дальнейшее развитие самолета SPAD S.A.2 с мотором Rhone 9J (110 л.с.), предусмотренным еще первым проектом самолета SPAD S.A.2. Поставки мотора Rhone 9J начались весной 1916 г., что позволило привести самолет в соответствие с первоначальной спецификацией. В остальном не отличался от типа SPAD S.A.2 и мог комплектоваться тем же вооружением. Головной самолет совершил первый полет 22 февраля 1916 года.

Всего построено 59 (наиболее правдоподобная информация, но по др. данным – 57) самолетов в 1916 г. Из них 53 поставлены для ВА Франции (но не известно, все ли отправлены в строевые части), а 6 переданы на экспорт.

Самолеты этого типа эксплуатировались в ВА Франции до начала 1917 г. Их скорость и скороподъемность были несколько лучше, но остальные качества не изменились или ухудшились. Не были устранены и упомянутые выше (см. SPAD S.A.2) недостатки самолета, потому его оценка по-прежнему была негативной.

В России обычно именовался СПАД А-4 или "СПАД с кабиной". Имела место постоянная путаница с типом А-2, тем более что моторы на самолетах меняли произвольно. Поставлено ИВФ России 6 самолетов, которые применялись как минимум до конца 1917 г. Достоверных данных о применении самолета после Великой Октябрьской Социалистической революции нет.







 ЛТХ:
Модификация   SA.1   SA.2
Размах крыла, м   9.55   9.55
Длина, м   7.29   7.85
Высота, м   2.60   2.60
Площадь крыла, м2   25.36   25.36
Масса, кг
  пустого самолета   421   414
  нормальная взлетная   708   674
Тип двигателя   1 ПД Le Rhone   1 ПД Le Rhone
Мощность, л.с.   1 х 80   1 х 110
Максимальная скорость , км/ч   135   140
Крейсерская скорость , км/ч   109   121
Продолжительность полета, ч.мин   2.45   3.0
Максимальная скороподъемность, м/мин
Практический потолок, м   4500   5200
Экипаж, чел   2   2
Вооружение:   один 7.7-мм пулемет Lewis


 Доп. информация :


  Чертеж "SPAD SA.2 (1)"
  Чертеж "SPAD SA.2 (2)"

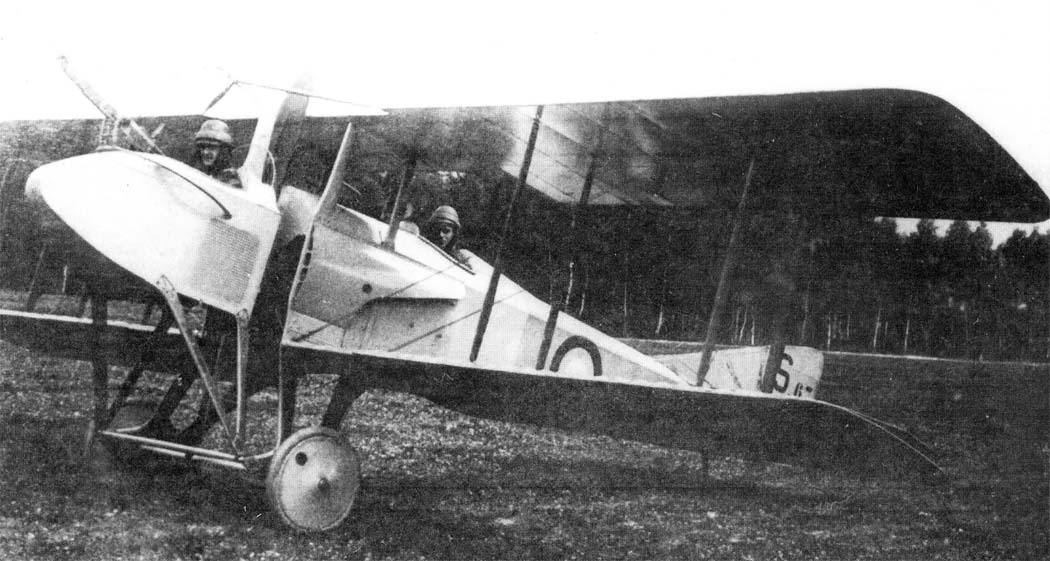

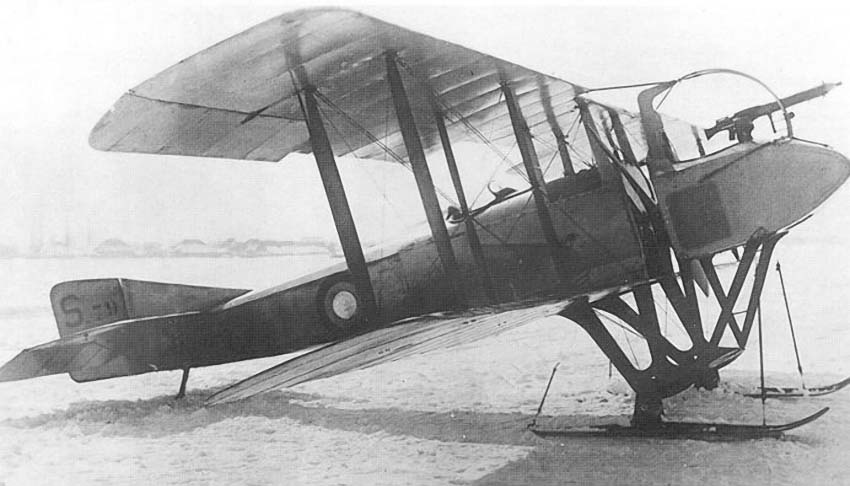

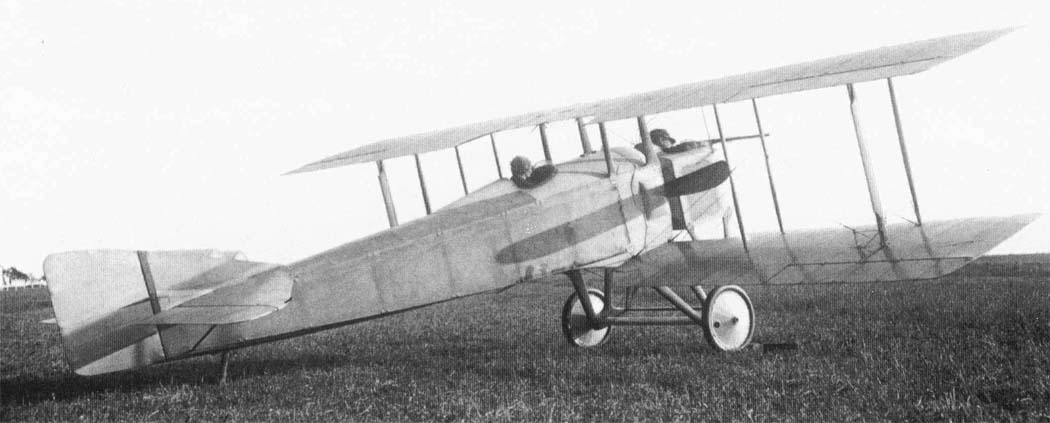

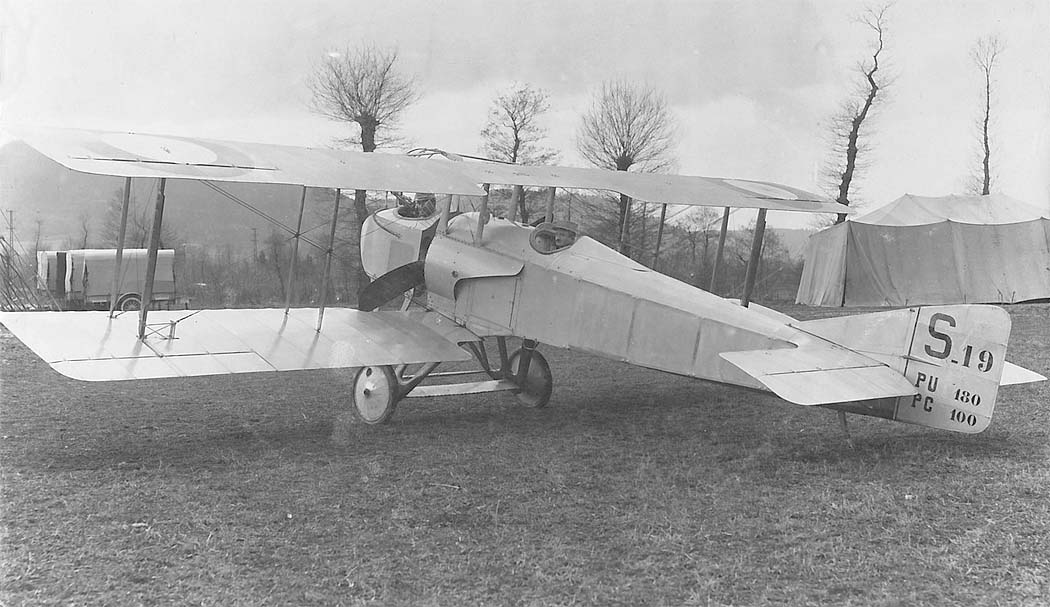

  Фотографии:

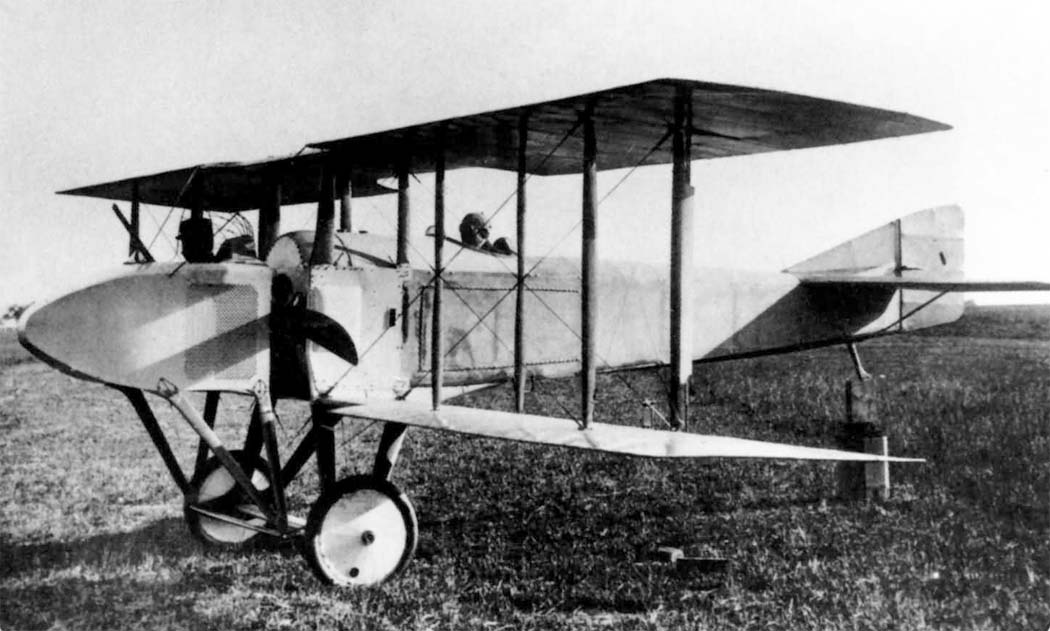

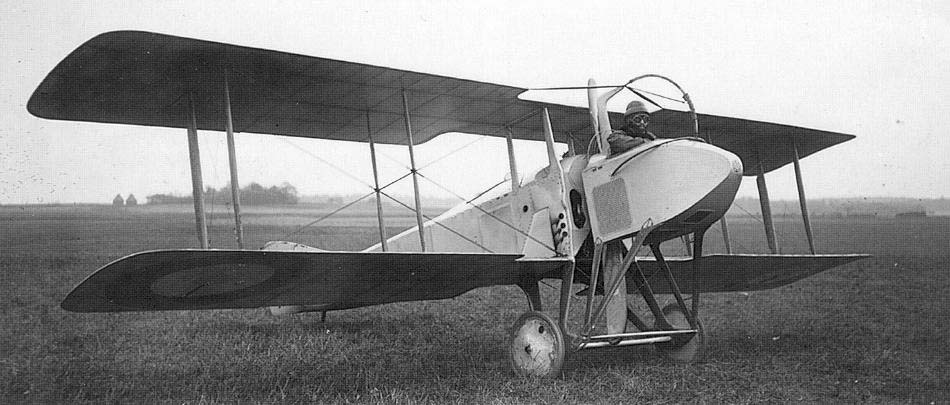

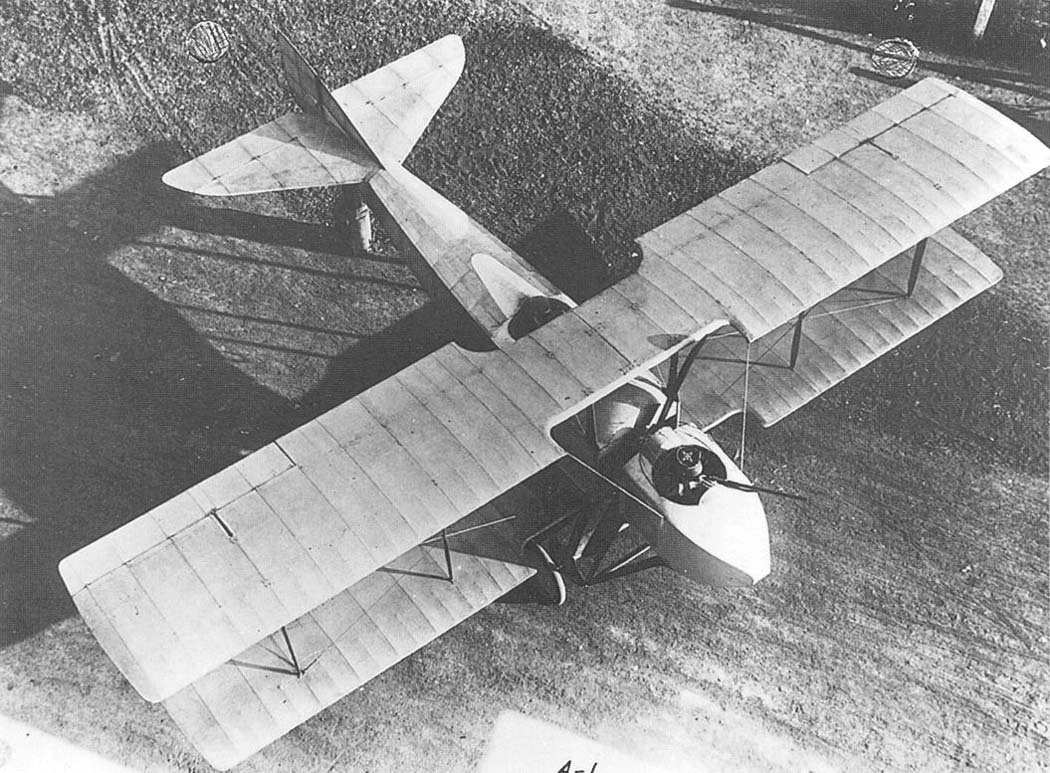

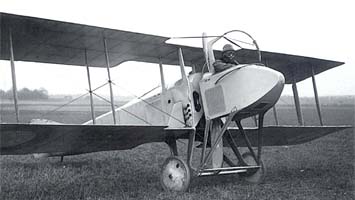

 SA.1
 SA.1
 SA.1
 SA.1

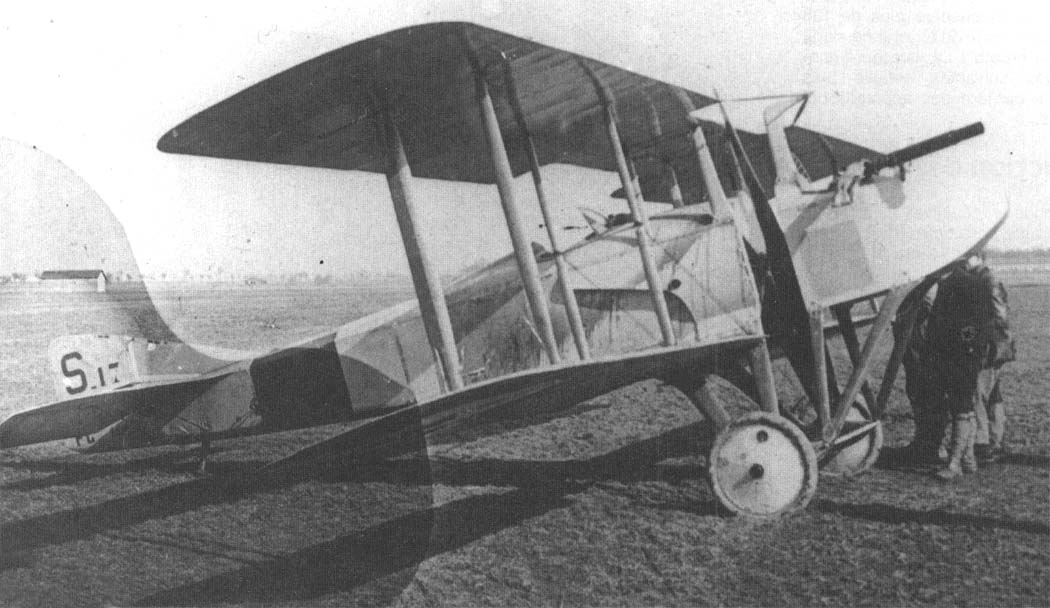

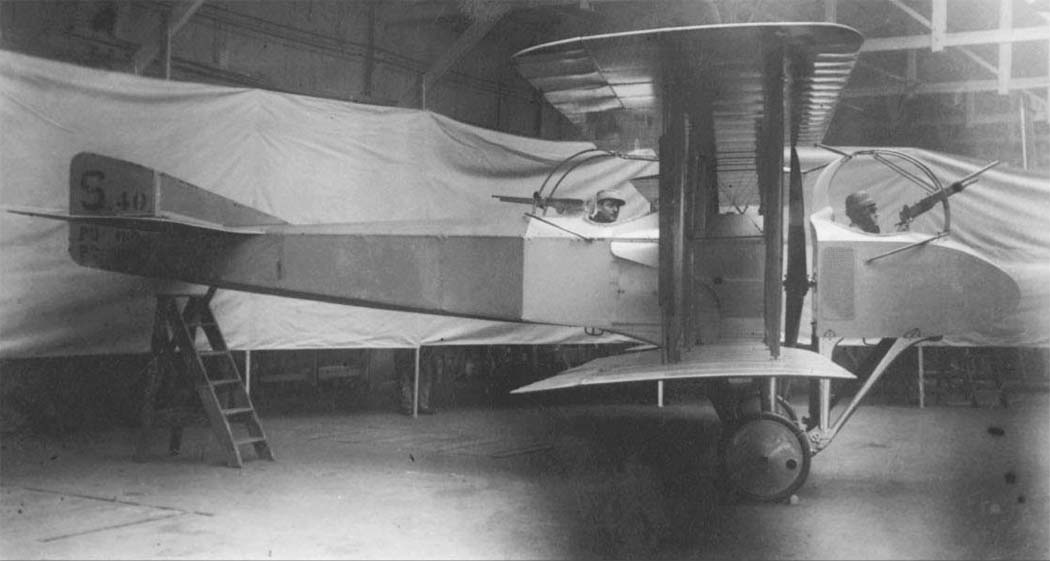

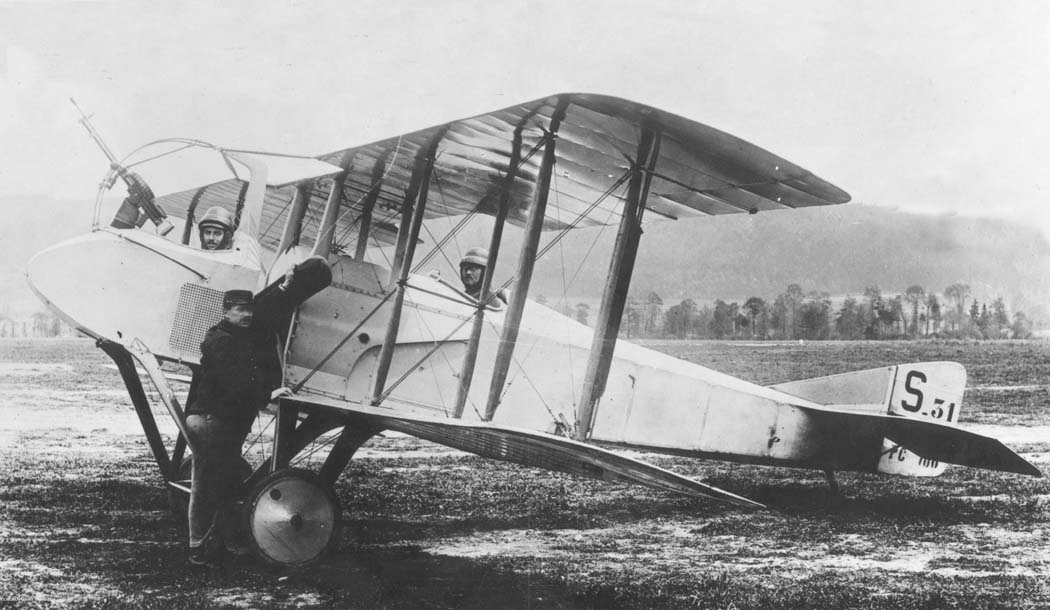

 SA.2
 SA.2
 SA.2
 SA.2
 SA.2
 SA.2
 SA.2
 SA.2
 Осмотр двигателя на SA.2
 SA.3
 SA.3
 Русский SA.4
 Русский SA.4
 SA.4
 Российский SA.4 переделанный в SG.2
 SA.4

  Схемы:

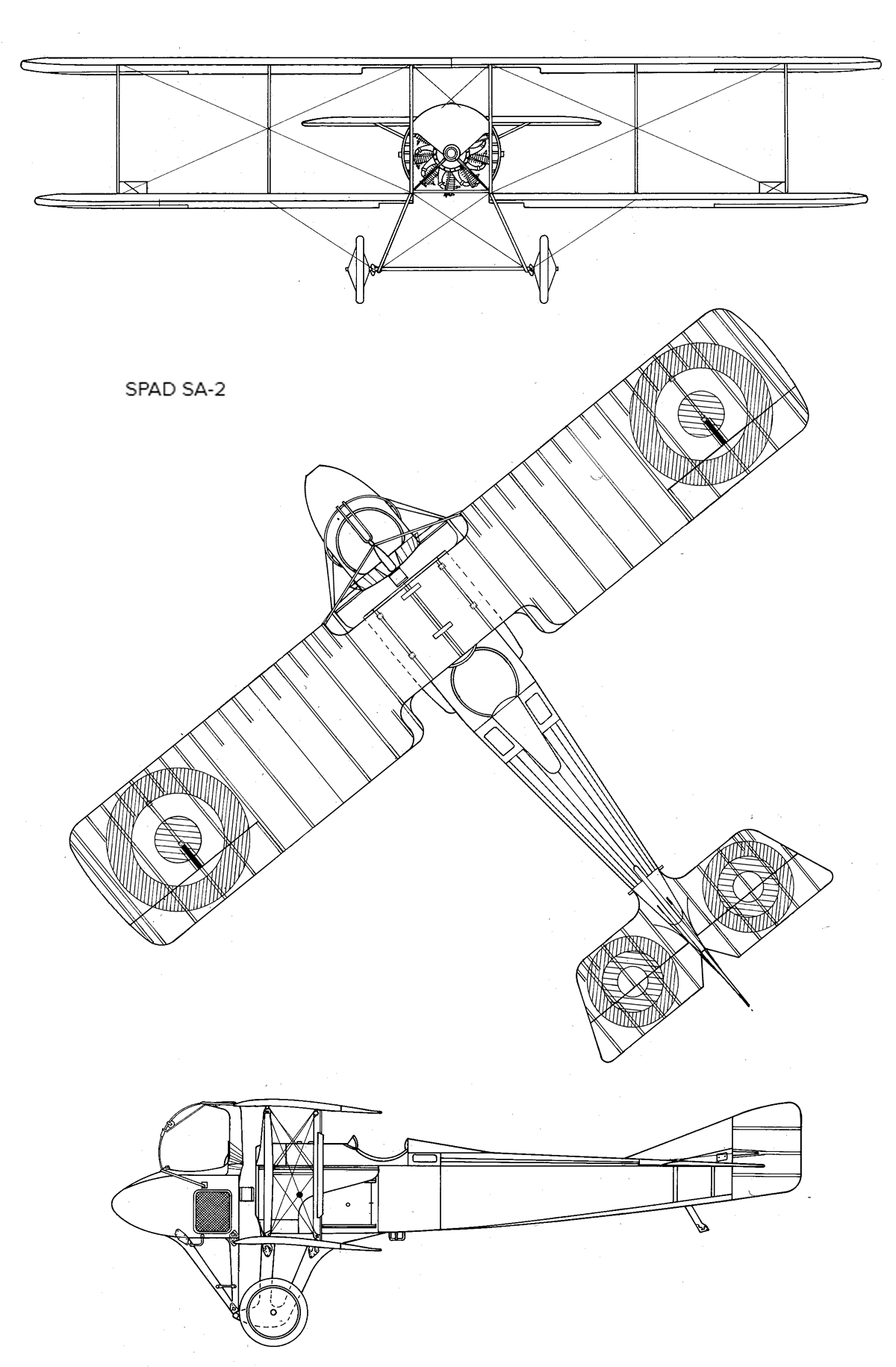

 SA.2

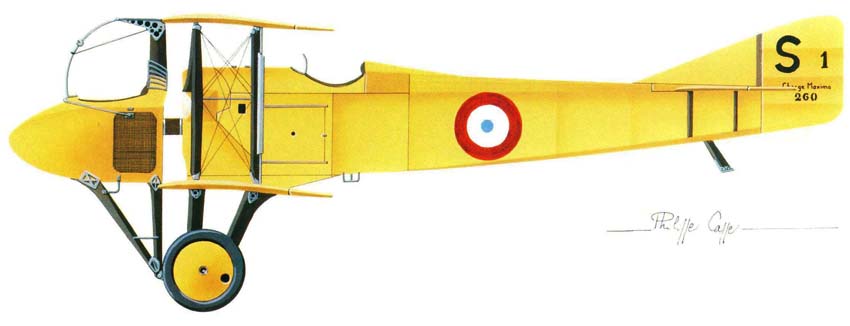

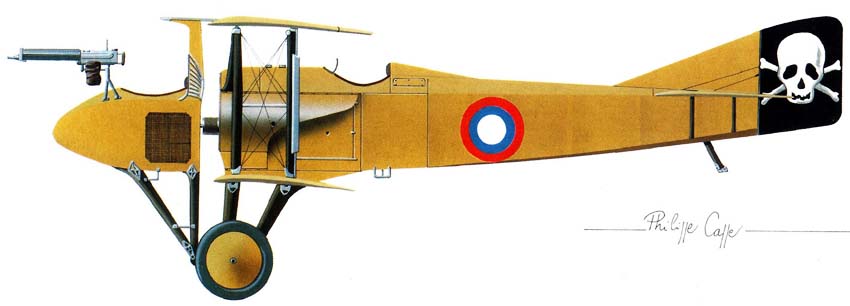

  Варианты окраски:

 SA.1
 SA.2
 SA.4 1-ой боевой авиагруппы

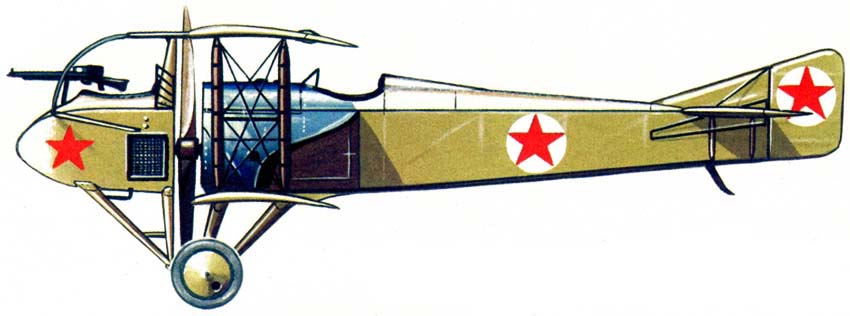

 SA.2 ВВС РККА
 Русский SA.2






Список источников:

Наука и Техника. Сергей Мороз. Кровавый апрель
Дональд Д. Полная энциклопедия мировой авиации: Самолеты и вертолеты XX столетия
Вячеслав Кондратьев. Истребители первой мировой
Aviafrance. Un siecle d'aviation francaise. SPAD SA-1
James J. Davilla, Arthur M. Soltar. French Aircraft of the First World War
Jane's Fighting Aircraft of World War I
Windsock Mini 4. J.M. Bruce. SPAD S.A-2/S.A-4
Avions 46-49. Christophe Cony. l'Histoire inconnue des SPAD Type A
Kagero. Tomasz J. Kowalski. SPAD S.A1-S.VII.C1
Squadron/Signal 1093. John F. Connors. SPAD Fighters in Action
