   Як-141

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1987
Тип: Многоцелевой истребитель с ВПП
  ЛТХ     Доп. информация



В сентябре-октябре 1991 года на Северном флоте проходил испытания самолет вертикального/короткого взлета и посадки (В/КВП) Як-41М. Испытания проводились на тяжелом авианесущем крейсере (ТАКР) "Адмирал Флота Советского Союза С.Г.Горшков" (до 1991 г. - ТАКР "Баку"), Самолет Як-41М стал не только следующим после Як-38 этапом в развитии отечественных самолетов В/ КВП, но и этапной машиной в истории мировой авиации - первым сверхзвуковым самолетом вертикального взлета и посадки.

Первые проработки сверхзвукового вертикально взлетающего самолета-истребителя, предназначенного для обороны авианесущих кораблей от атак с воздуха, были выполнены на ММЗ "Скорость" в 1974 году. С учетом опыта создания и эксплуатации самолета Як-38 в 1975 году началось проектирование нового самолета под индексом Як-41 (изделие "48"). Был выполнен большой объем работ по выбору аэродинамической схемы машины, рассматривалось несколько альтернативных вариантов силовой установки. Результаты исследований и проработок легли в основу предложений по самолету с единым подъемно-маршевым двигателем.

Постановлением Правительства, принятым в ноябре 1977 года, было утверждено предложение ВВС, ВМФ и МАП с поручением ММЗ "Скорость" создать сверхзвуковой истребитель вертикального взлета-посадки и представить его на государственные испытания в 1982 году. Одновременно Постановлением предусматривалось создание учебно-тренировочного варианта самолета - Як-41УТ - с предъявлением его на испытания в 1983 году, а также -разработка в 1978 году технического предложения по созданию на базе Як-41 корабельного сверхзвукового СВВП-штурмовика.

В 1977 г. специалистами филиала ЗОЦНИИ были разработаны, а затем предъявлены тактико-технические требования (ТТТ) ВВС ВМФ к новому истребителю вертикального взлета и посадки, предназначенному для базирования на авианесущих кораблях проектов: 11433 ("Новороссийск"), 11434 ("Баку"), 11435 ("Тбилиси"), а также ТАКР проекта 1143 ("Киев" и "Минск") после их модернизации. В случае задержки при создании нового самолета предусматривалось укомплектовать авиагруппу крейсера проекта 11434 самолетами Як-38М.

Разработка сверхзвукового СВВП велась под руководством заместителя Генерального конструктора С.А. Яковлева(сына А.С.Яковлева)и выполнялась точно в установленные сроки. Постепенно конструкторы .стали отдавать предпочтение схеме самолета с комбинированной силовой установкой по типу использовавшейся на Як-38. Но работы по машине с единым подъемно-маршевым двигателем (ПМД) не прекращались.

В марте 1979 года ОКБ завершило разработку эскизного проекта самолета с единым ПМД Р-79В-300 и постройку его макета. Одновременно с ним на рассмотрение комиссии Министерства обороны были предъявлены материалы по многоцелевому истребителю с расширенным составом вооружения и комбинированной силовой установкой.

По результатам работы комиссии было принято указание МАП о разработке на ММЗ "Скорость" эскизного проекта и постройке макета истребителя с комбинированной силовой установкой.

При создании комбинированной силовой установки решили использовать два подъемных двигателя РД-41 с тягой каждого по 4100 кг и один подъемно-маршевый двигатель Р-79 (Р-79В-300) с тягой 15500 кг. Силовая установка из трех двигателей с электронной системой управления согласно расчетам могла обеспечить вертикальный взлет или взлет с коротким разбегом (в пределах длины палубы авианесущего корабля) самолета с максимальной взлетной массой 19500 кг.

В ходе проведения проектных работ, аэротрубных и стендовых испытаний площадь крыла самолета (первоначально - 29,3 м2) пришлось значительно увеличить.

Между тем, сроки разработки и создания силовой установки затягивались. Кроме того, изменились взгляды на предназначение самолета в соответствии с новыми задачами корабельной авиации. В результате было разработано дополнение кТТТ ВВС ВМФ, в соответствии с которым предписывалось на базе разработанного проекта создавать самолет-штурмовик Як-41.

В начале 1980 года в соответствии с директивой Генштаба о переориентации авиационного парка проектируемого пятого ТАКР на самолеты вертикального и укороченного взлета была произведена корректировка ТТТ к самолету, утвержденных в 1978 году.

В ноябре того же года Главкомы ВВС и ВМФ утвердили уточнение ТТТ к истребителю Як-41, согласно которым ММЗ "Скорость" была поставлена задача обеспечить укороченный взлете разбегом 120-130 м, взлет с трамплина и посадку с коротким пробегом. В том же месяце состоялось рассмотрение комиссией МО (ВВС ВМФ) эскизного проекта и макета Як-41, но на утверждение протокола комиссии ушло почти полгода.

Несколько позже в рамках общего развития взглядов на самолет корабельного базирования и возможности его создания по срокам было разработано следующее дополнение к ТТТ. Самолет стал создаваться как многоцелевой - предназначенный для перехвата воздушных целей, ведения маневренного воздушного боя и нанесения ударов по морским и наземным объектам. С учетом опыта использования самолета Як-38 с сухопутных аэродромов и малоразмерных площадок номенклатура вооружения была расширена по требованию заказчика.

Параллельно с конструкторскими работами специалисты МАП и ВВС в 1982-1983 годах провели теоретические исследования, показавшие возможность существенного повышения боевой нагрузки и времени барражирования Як-41 при патрулировании с ПТБ при взлете с коротким разбегом или с трамплина. На самолетах Як-38 отрабатывалась методика выполнения взлета с коротким разбегом.

Из-за задержек в создании двигателей в ноябре 1983 года было принято Решение ВПК при Совете Министров СССР о переносе срока выхода на испытания самолета Як-41 на 1985 год, но и этот срок пришлось корректировать. Подъемно-маршевый двигатель Р-79В-300 был подготовлен для проведения натурных испытаний только в конце 1984 года.

События 1984 года: смерь министра обороны Д.Ф.Устинова, поддерживавшего развитие СВВП, и уход на пенсию А.С.Яковлева замедлили работы по машине. Постановление 1977 года о создании Як-41 и все последующие его дополнения остались невыполненными.

В мае 1986-го принимается очередное постановление о создании на ММЗ "Скорость" многоцелевого корабельного самолета Як-41М с использованием задела по корабельному истребителю Як-41. Задавались сроки предъявления на государственные испытания самолета Як-41М - 1988 год (начало поставок авиации ВМФ - 1990 год), а учебного Як-41 УТ -1989 год. Работы по созданию штурмовика на базе Як-41 прекращались.

С изменением назначения и расширением задач самолета с комбинированной силовой установкой очередной корректировке подверглись ТТТ в части летно-технических характеристик: снижались максимальная скорость на высоте, практический потолок и дальность полета при вертикальном взлете; утверждались новые характеристики дальности полета с ПТБ и максимальная нагрузка при укороченном разбеге (120 м).

Ведущим конструктором по самолету был назначен Г.А.Матвеев.

Для проведения испытаний Як-41М была построена малая серия из четырех экземпляров. Один экземпляр предназначался для статических испытаний, второй - с бортовым номером "48" - для оценки сил и моментов, действующих на самолет в различных режимах полета, и работы силовой установки. Два летных экземпляра имели бортовые номера "75" и "77". Под этими номерами они проходили испытания на сухопутных аэродромах и наТАКР "Адмирал флота Советского Союза С.Г.Горшков", находящемся на Северном флоте. Самолет с бортовым ╧ "77" являлся предсерийным экземпляром.

В процессе создания самолета, проведения стендовых и заводских испытаний был решен ряд научно-технических и технологических задач. Были исследованы температурные поля от газовых струй двигателей силовой установки и создана система защиты двигателей от попадания горячих газов в воздухозаборники при их работе. Особое внимание обращалось на взаимовлияние этих полей на силовые установки самолетов при групповом взлете.

Самолет Як-41М в ходе проектирования был оптимизирован для вертикального взлета и сверхзвукового полета. Он способен выполнять вертикальный взлете полной нагрузкой. С этой целью предусмотрен форсажный режим работы двигателей. Объединенная триплексная цифровая электродистанционная система управления самолетом и силовой установкой связывает отклонение цельноповоротного стабилизатора с режимом работы подъемных и подъемно-маршевого двигателей. Система управляет отклонением сопел всех трех двигателей. Подъемные двигатели могут работать до высоты 2500 метров при скорости полета не более 550 км/ч.

Запас топлива с использованием подвесных топливных баков может быть увеличен на 1750 кг. Предусмотрена возможность установки подвесного конформного топливного бака.

На летных экземплярах самолета применены системы струйного управления, причем на разных экземплярах эти системы имеют различия. В ходе испытаний оценивалась эффективность предложенных вариантов. На самолете ╧75 струйные рули установлены в хвосте и имеют эжекторы в канале путевого управления. На самолете ╧77 поворотные сопла струйных рулей установлены в носовой части фюзеляжа.

В систему отображения информации включены многофункциональный электронный индикатор (дисплей) и индикатор на лобовом стекле кабины.

Прицельный комплекс имеет бортовую вычислительную машину, вокруг которой сгруппированы: бортовая радиолокационная станция М002 (С-41), система управления огнем, нашлемная система целеуказания и лазерно-телевизионная система наведения.

Пилотажно-навигационный комплекс позволяет определять координаты местоположения самолета в полете как от наземных (корабельных) радиотехнических систем, так и по спутниковым системам навигации. В комплексе имеются системы дистанционного и траекторного управления самолетом, автономный навигационный вычислитель и др.

Масса пустого самолета 11650 кг.

Встроенное стрелковое вооружение - высокоэффективная пушка ГШ-301 калибра 30 мм с боекомплектом 120 снарядов различных типов, обеспечивающая поражение воздушных и наземных (надводных) легкобронированных целей.

Максимальная боевая нагрузка Як-41М составляет 2600 кг и размещается на внешней подвеске на четырех пилонах под крылом.

Варианты вооружения формируются в зависимости от характера поражаемых целей и подразделяются на три основных группы: "воздух-воздух" (УР P-27R Р-27Т, Р-77, Р-73), "воздух-море" (УР Х-31А) и "воздух-поверхность" (УР Х-25МП, Х-31П.Х-35).

Штатное вооружение самолета включает в себя ракеты класса "воздух-воздух" ближнего боя и средней дальности с активными и пассивными радиолокационными и тепловыми головками самонаведения,

Неуправляемое вооружение как ракетное (снаряды С-8 и С-13 в блоках, С-24), так и бомбовое (ФАБ, контейнеры малых грузов - КМ ГУ) предусмотрено в достаточно широкой номенклатуре.

В 1985 году был построен первый опытный экземпляр самолета Як-41М ("изделие 48М", бортовой номер 48), стендовые испытания которого начались в 1986 году.

Первый полет на Як-41М при взлете и посадке "по-самолетному" был выполнен летчиком-испытателем А.А.Синицыным 9 марта 1987 года.

Однако в предусмотренный постановлением срок (в 1988 году) представить самолет на Государственные испытания не удалось. При корректировке сроков проведения испытаний было в очередной раз изменено обозначение самолета, который стал называться Як-141.

Як-141 имеет следующие преимущества перед Як-38:

  • взлет без выруливания на ВПП непосредственно из укрытия по выводной рулежной дорожке с обеспечением массового ввода в бой подразделения Як-141;
  • эксплуатация самолета с поврежденных аэродромов;
  • рассредоточение самолетов на большом количестве малоразмерных площадок с обеспечением повышенной выживаемости и скрытности базирования;
  • сокращение в 4 - 5 раз времени взлета подразделения самолетов Як-141 из положения готовности ╧ 1 по сравнению с подразделением обычного взлета;
  • сосредоточение группировки истребительной авиации для перехвата воздушных целей на угрожаемых направлениях вне зависимости от наличия там развитой аэродромной сети;
  • ведение ближнего маневренного боя, нанесение ударов по наземным и надводным целям;
  • малое время реагирования на вызов сухопутных войск за счет небольшого подлетного времени и одновременного взлета большого количества самолетов с рассредоточенных площадок, находящихся вблизи линии фронта;
  • базирование как на авианесущих кораблях ВМФ, так и на судах морского флота, не имеющих развитой полетной палубы, а также на ограниченных взлетно-посадочных площадках и участках автодорог.

Отработка режима вертикального старта с висением началась в конце 1989 года. 13 июня 1990-го летчик А.А.Синицын выполнил первый полет с вертикальными взлетом и посадкой.

Уникальные характеристики новой машины, выявленные в ходе испытаний, позволяли рассчитывать на возможность официально занять лидирующие мировые позиции среди самолетовданного класса. К апрелю 1991 года один из летных экземпляров Як-41М с комплектом контрольных грузов был подготовлен к рекордным полетам. В течение 15 дней летчик-испытатель ОКБ им. А.С.Яковлева А.А.Синицын установил 12 мировых рекордов в классе летательных аппаратов "Н" (аппараты вертикального взлета и посадки с реактивной подъемной силой).

Активная фаза испытаний самолета Як-41М в корабельных условиях началась в сентябре 1991 года.

В группу по обеспечению испытаний входили специалисты из разных организаций промышленности и Министерства обороны. В составе группы находился и автор этих строк. Вылетели мы с аэродрома ЛИИ на самолете Як-42 и примерно через 2,5 часа были уже в Североморске, где велась подготовка к встрече на береговом аэродроме двух опытных самолетов Як-41М.

Готовились к проведению испытаний и на авианесущем корабле. На крейсере были выделены помещения для размещения специальной аппаратуры, велась подготовка палубы для приема самолетов и их размещения. Сложность состояла втом, что на ТАКР "Адмирал Горшков" не было предусмотрено задержников, необходимхдля удержания самолета при включении форсажного режима работы подъемно-маршевого двигателя для разгона при коротком взлете. Чтобы самолет не скользил по палубному настилу при выводе двигателя на взлетный режим, в ОКБ им. А.С.Яковлева разработали профильные задерживающие устройства (упоры). В процессе подготовки к испытаниям эти упоры были прикреплены к палубе, а при необходимости они легко снимались.

В связи с переводом на борт крейсера части специалистов, участвующих в испытаниях, а также представителей комиссии для них выделялись жилые и рабочие помещения, отрабатывался порядок обеспечения питанием и т.п.

Всеми мероприятиями по проведению летных испытаний руководил заместитель главного конструктора ОКБ К.Ф.Попович.

По мере подготовки корабля уточнялась программа испытаний. Кроме испытаний одиночного самолета, рассматривались различные варианты группового взлета самолетов с корабля, втом числе нетрадиционные. По расчетам, проведенным в ОКБ и НИИ, они могли быть реализованы на практике.

Подготовка к испытаниям Як-41М как в ОКБ, так и на корабле велась с учетом опыта испытаний и эксплуатации штурмовика Як-38. В ходе эксплуатации Як-38 имели место инциденты, связанные с рассогласованием двигателей (подъемных и подъемно-маршевого) по тяге, раскачкой самолета по крену и тангажу, самопроизвольным кренением и разворотом ("подхватом") по курсу. Для предотвращения подобных моментов Як-41М оборудовали более совершенными струйными рулями и автоматикой, а также системой предотвращения попадания горячих газов на вход силовой установки. 24 сентября 1991 года начался перелет самолетов с аэродрома "Жуковский" к месту проведения очередного этапа испытаний.

После подготовки на аэродроме "Североморск" самолеты перелетели на корабль. Взлет проводился по-самолетному. Полеты новых машин вызывали всеобщее восхищение. Схемы и условия полета самолетов Як-41М по датам их выполнения при проведении испытаний на ТАКР "Адмирал флота Советского Союза С.Г.Горшков" приведены ниже.

Посадка первого самолета была выполнена блестяще. Летчик-испытатель ОКБ А.А.Синицын мягко посадил машину на палубу корабля, но при выключении силовой установки допустил увеличение тангажа. Это произошло из-за того, что на опытной машине было раздельное выключение двигателей силовой установки, и летчик сначала выключил ПМД, а затем ПД. В результате уже стоявший на палубе самолет стал задирать нос и слегка коснулся палубы стабилизатором и створками реактивного сопла. Но все завершилось благополучно.

Вторым успешно произвел посадку летчик-испытатель ОКБ В.А. Якимов. Надо заметить, что для него это была первая в жизни посадка на палубу авианосца.

Начались корабельные испытания новой машины. Была проведена оценка возможности эксплуатации самолета на корабле, спуск и подъем на подъемниках, варианты швартовки, возможности размещения на ангарной палубе и в ремзоне. В результате самолет был практически полностью адаптирован к корабельному базированию и эксплуатации. Возникали и некоторые проблемы, но они по оценкам специалистов легко разрешались.

30 сентября начались испытательные полеты. Всего их было выполнено три, в том числе два - с коротким разбегом и один полет на висение со взлетом по-вертикальному. Все посадки производились вертикально.

Как уже говорилось, для обеспечения короткого взлета на палубе установили профильные упоры. Для взлета летчик выруливал и устанавливал самолет на эти упоры, выводил двигатель на форсажный режим и отпускал тормоза. Самолет перекатывался через упоры и начинал разбег.

Программой испытаний предусматривалась отработка действий в реальных условиях нахождения корабля в открытом море. Для этого ТАКР выходил в Баренцево море, однако полеты не состоялись из-за плохих погодных условий. Прогноз погоды не обещал улучшения, и корабль вернулся на базу.

В процессе испытаний мне приходилось сравнивать взлет с коротким разбегом самолета Як-41М с трамплинным взлетом самолетов Су-27К и МиГ-29К. Сравнивать было с чем, незадолго до этого мне пришлось побывать на ТАВКР "Тбилиси" и участвовать в испытаниях самолетов трамплинного взлета и аэрофи-нишерной посадки. Взлет с коротким разбегом Як-41М выглядел более спокойным по сравнению с динамикой трамплинного взлета Су-27К и МиГ-29К. По времени разгон "Яка" был несколько выше, но организовать групповой взлет Як-41М предлагалось проще и по времени быстрее, используя при этом нетрадиционные варианты взлета.

Много внимания проблеме организации группового взлета уделял А.А.Синицын. Мыс ним ходили и промеряли палубу, составляли варианты предстартовой расстановки машин и разрабатывали предложения по достижению безопасных условий взлета. Эти условия были связаны и с некоторыми доработками элементов палубы, не требующими создания лете ╧75 совершил А.А.Синицын. Полет прошел успешно, задание было выполнено.

Следующим взлетел В.А.Якимов на самолете ╧77. Полет проходил нормально, но при посадке летчик допустил превышение вертикальной скорости, в результате чего произошла авария.

Все испытания Як-41М были прекращены. Началось расследование этого происшествия. Разбор полета проходил в каюте командира корабля, сюда же поступила вся информация с самолетных бортовых регистраторов.

Как показали результаты расследования, аварийная ситуация возникла на завершающем этапе полета. При подходе к кораблю на самолете возникли боковые силы от воздухозаборников из-за бокового ветра, которые летчик компенсировал отклонением педалей с большим расходом.

В таком положении самолет подходил к палубе. Руководитель полетов давал команды летчику держать курс. Сильный боковой ветер, близость корабельной надстройки и ограниченный размер палубы - все это в совокупности порождало у летчика желание скорее произвести посадку. Поддержки со стороны руководителя полетов по обеспечению безопасной вертикальной скорости не последовало. Находясь над палубой на высоте 10-13 метров, летчик допустил превышение предельной вертикальной скорости снижения. Самолет сел грубо, ударившись о палубу, основные стойки шасси пробили топливный бак, возник пожар. Летчик В.А.Якимов после неоднократных команд руководителя полетов катапультировался.

Находившаяся в состоянии повышенной готовности поисково-спасательная служба ТАКР не была задействована - приводнившегося Якимова быстро подобрал спасательный катер. Пожар на самолете был потушен противопожарными службами корабля с использованием штатных средств.

Надо отдать должное уникальным средствам спасения Як-41М, которые сработали безукоризненно. Кресло К-36ЛВ было создано в НПО "Звезда" (руководитель предприятия Г.И.Северин). От ОКБ им. А.С. Яковлева работы по созданию катапультного кресла Як-41М возглавлял Б.С.Прусаков. Кресло К-36ЛВ обеспечивает автоматическое спасение летчика на вертикальных и переходных режимах полета, а также безопасное покидание самолета практически на всех режимах полета в случае возникновения аварийной ситуации или боевого поражения.

В авиации,особенно при испытаниях авиационной техники, ксожале-нию,иногда происходят чрезвычайные происшествия, хотя безопасность полета и сохранение жизни экипажа в случае возникновения аварийной ситуации стоят в основе создания авиационной техники. В ситуации, которая произошла с Як-41М,летчик благополучно катапультировался и вскоре снова летал. Но тогда все мы были удручены происшедшим. Конечно, тяжелее всех было В.А.Якимову.

Мы прекрасно понимали, какая сложилась в стране обстановка, и что авария может быть использована для свертывания работ по этой теме. Но об этом даже не хотелось говорить, когда мы собрались с руководителями испытаний перед отъездом с корабля. На память о первой посадке Як-41М на ТАКР "Адмирал Горшков" у меня осталась фотография самолета, который был предсерийным авиационным комплексом и предназначался для вооружения советских авианесущих кораблей.

Самолет Як-141 (Як-41М ╧75) после прекращения испытаний впервые был публично представлен 6-13 сентября 1992 года на авиасалоне в Фарнборо, а позднее неоднократно демонстрировался на других авиасалонах. Второй Як-41М (бортовой номер "77") после восстановления стал музейным экспонатом.

Нарастающий кризис и развал союзного государства не позволил запустить в серийное производство эту машину. Авария послужила лишь формальным поводом для того, чтобы сначала заморозить, а затем и вовсе прикрыть тематику развития в нашей стране самолетов В/КВП. Однако в ОКБ еще некоторое время продолжались работы по новым перспективным проектам.

В процессе создания и эксплуатации самолетов В/КВП был накоплен огромный опыт. В результате конструкторам и ученым нашей страны удалось создать сверхзвуковой самолет В/КВП, не имеющий аналогов в мире. О высоких летно-тактических характеристиках свидетельствуют мировые рекорды, установленные на одном из опытных самолетов Як-141 летчиком-испытателем А.А.Синицыным.

К концу 1991 года работы на Саратовском авиазаводе по подготовке серийного производства Як-41М были прекращены из-за отсутствия финансирования.

Работы по доводке и улучшению характеристик самолета в ОКБ в последующие годы велись на собственные средства в расчете на перспективные, в том числе и экспортные заказы. На базе Як-41М (Як-141) и его перспективных модификаций могла быть создана гибкая мобильная оборонительная система с высокой степенью боевой живучести, способная обеспечить сохранение боевого потенциала обороняющейся стороны в случае внезапного массированного удара противника.

Появление и развитие самолетов В/КВП было обусловлено всем ходом научно-технического прогресса. Авторы некоторых публикаций утверждают, что развитие СВВП было ошибочным направлением, что они никогда не достигнут ЛТХ самолетов обычного взлета и посадки. Это не совсем так. СВВП это ЛА, который получил по сравнению с самолетом обычной аэродинамической схемы новые свойства, а следовательно, и новые возможности. Так, например, опыт боевого применения СВВП AV-8В "Харриер" показал, что при использовании тактических приемов вертолетов в ближнем воздушном бою он в 2-3 раза превосходит истребители-штурмовики F/A-18 "Хор-нет" и истребители F-14A "Томкэт", хотя в дальнем бою проигрывает им с соотношением 1:4.

При дальнейшем развитии проектирования самолетов типа Як-41М получили право на жизнь аэродинамические схемы, реализовав которые можно получить ЛА, мало в чем уступающий самолету обычной (классической) схемы, но имеющие ряд преимуществ. Такие схемы в дальнейшем предполагалось реализовать в самолетах типа Як-141М, Як-43 и др. Эти схемы были представлены на различных выставках и опубликованы в ряде научно-технических журналов.

В проектах перспективных самолетов В/КВП прорабатывались вопросы повышения их боевой эффективности. С этой целью предлагалось следовать в направлении значительного увеличения боевого радиуса действия и времени барражирования в заданном районе, повышения массы полезной нагрузки, наращивания номенклатуры вооружения и совершенствования систем управления огнем, снижения радиолокационной и ИК заметности. Это подтверждается расчетами, согласно которым тактико-технические характеристики перспективного самолета Як-141М отличаются в лучшую сторону по сравнению с Як-141.

При разрыве пути развития какого-либо направления неизбежно происходит торможение прогресса в области науки, техники и знаний, потеря научно-технического и технологического задела, а также подготовленных кадров ученых, конструкторов, инженеров и других специалистов.

В начале 1990-х годов авария самолета Як-41М явилась лишь "зацепкой", чтобы свернуть все работы по тематике создания самолетов В/КВП новых поколений. Сверхзвуковой Як-41М стоял у порога грядущих океанских походов, осуществить которые помешала изменившаяся общественно-политическая и экономическая обстановка в стране, приведшая к развалу СССР и неосуществлению многих замыслов по созданию авиационных комплексов новых поколений.

Конструкция самолета.

СВВП Як-141 выполнен по схеме высокоплана, с комбинированной силовой установкой и с такой же схемой расположения двигателей, как и у Як-38, двукилевом вертикальном оперении и трёхопорными шасси.

Конструкция планера самолёта на 26% (по массе) выполнена из КМ, включая углепластиковые поверхности хвостового оперения, закрылки, наплывы и носки крыла , причём остальная конструкция выполнена главным образом из коррозионностойких алюминево-литиевых сплавов, чтобы уменьшить массу.

По словам генерального директора АО ╚Саратовский авиационный завод╩ Александра Ермишина, ╚коэффициент сложности╩ самолета Як-141 по сравнению с истребителем МиГ-29 составляет 1.7.

Схема расположения двигателей, такая же, как и на Як-38 - предыдущем СВВП ОКБ им.А.С.Яковлева - один подъемно-маршевый двигатель располагается в хвостовой части фюзеляжа и два маршевых двигателя размещены сразу за кабиной летчика.

Фюзеляж прямоугольного сечения , выполнен по правилу площадей, имеет заострённую носовую часть, в которой размещается кабина пилота с катапультным креслом К-36В, как на самолёте Як-38, конструкции ОКБ ╚Звезда╩, обеспечивающим автоматическое покидание самолёта на вертикальных и переходных режимах полёта при возникновении критической ситуации. Эта система автоматически переходит в режим готовности при отклонении сопла ПМД на угол более 30 градусов. Принудительное автоматическое катапультирование лётчика происходит при превышении заданного угла тангажа или заданной комбинации угла крена и у угловой скорости крена. Два подъёмных двигателя расположены сразу за кабиной пилота, подъёмно-маршевый двигатель расположен в хвостовой части самолёта.

Крыло высокорасположенное, стреловидное, с изломом задней кромки и корневыми наплывами, имеет отрицательное поперечное V 4 гр. и угол стреловидности по передней кромки 30 гр. При размещении самолёта на корабле консоли могут складываться, почти вдвое уменьшая размах крыла. Крыло имеет развитую механизацию, состоящую из поворотных носков в корневой и складывающихся частях, закрылков в корневой части и эливонов на складывающихся частях.

Хвостовое оперение расположено на двух консольных балках, вынесенных далеко назад за подъемно-маршевый двигатель, и включает два киля с рулями направления, установленных с небольшим развалом, и цельноповоротный стабилизатор, размещенный ниже плоскости крыла. От килей вперед вдоль фюзеляжа идут вертикальные перегородки.

Шасси трехопорное с крепящимися к фюзеляжу одноколесными стойками, передняя стойка убирается назад, основные - вперед под каналы воздухозаборников.

Силовая установка включает один подъемно-маршевый двигатель Р-79 Московского НПО ╚Союз╩ и два  подъемных двигателя РД-41 Рыбинского КБ моторостроения, используемых при взлете и посадке. Каждый из коробчатых воздухозаборников двигателя Р-79 отличается большой площадью поперечного сечения, сильно скошен на входе и имеет регулируемый клин и две перепускные створки, круглое сопло поворачивается на угол до 95 гр. для отклонения тяги. Ресурс механизма поворота сопла сосвавляет не -менее 1500 циклов поворота. Максимальный поворот используется при вертикальном взлете и посадке. Помимо чисто вертикального взлета, Як-141 может использовать еще, как минимум, два способа взлета. Это короткий взлет с разбегом и сверхкороткий взлет с проскальзыванием. Для обоих этих видов взлета нормальное отклонение сопла подъемно-маршевого двигателя - 65 гр., причем при взлете с разбегом поворот сопла на этот угол происходит после начала разбега, а при взлете с проскальзыванием (с длиной разбега около 6 м) угол поворота 65 град при работе двигателя на форсаже устанавливается до начала движения самолета.

Применение невертикальных видов взлета увеличивает грузоподъемность самолета, так как при этом устраняется отрицательное влияние экранного эффекта (снижение тяги двигателя в результате попадания в воздухозаборники отраженных от ВПП горячих реактивных струй и подсасывающего действия этих струй). При повороте сопла в вертикальное положение тяга может достигать 80% горизонтальной тяги. При взлете и посадке используется форсаж, что может затруднить использование самолета с наземных аэродромов из-за повышенной эрозии покрытия взлетной площадки.

В процессе испытаний к лету 1991 г. поворот сопел в горизонтальном полете для боевого маневрирования не использовался. К осени 1992 г. построено 26 двигателей Р-79, из них 16 готовы к эксплуатации на самолете, а семь двигателей испытаны в полете на самолете.

Подъемные двигатели РД-41 установлены один за другим позади кабины и имеют убирающиеся створки, закрывающие воздухозаборники и сопла в горизонтальном полете. Двигатели наклонены примерно на 10 град вперед относительно вертикали, их сопла могут поворачиваться в диапазоне от +12.5 до -12.5 гр. в продольной плоскости, площадь поперечного сечения сопла может регулироваться в диапазоне 10%. При вертикальном взлете сопла подъемных двигателей развернуты друг к другу для формирования единой струи (в противном случае две отдельные струи приводят к нежелательному образованию восходящего фонтана), при взлете с коротким разбегом сопла обоих двигателей отклонены на максимальный угол назад (суммарный угол каждого сопла с учетом наклона оси двигателя составляет около 22.5 град) для создания горизонтальной составляющей тяги. К концу 1991 г. построено около 30 двигателей РД-41.

При вертикальном взлете под воздухозаборниками выдвигаются две поперечные перегородки для предотвращения рециркуляции горячих газов (из зоны восходящего фонтана, образующегося между струями подъемных и подъемно-маршевого двигателей) и попадания в воздухозаборники посторонних предметов, а по бокам нижней части воздухозаборников - две продольные горизонтальные перегородки - для организации отрыва потока горячих газов от фюзеляжа.

Система управления двигателями цифровая трехканальная, с полной ответственностью. При переходе от вертикального полета к горизонтальному летчик вручную уменьшает угол отклонения тяги подъемно-маршевого двигателя до 65 гр., дальнейший поворот вектора тяги до нулевого происходит автоматически. Тяга подъемных двигателей уменьшается автоматически, не допуская разбалансировки самолета на протяжении всего перехода к горизонтальному полету.

Пилотажно-навигационный комплекс обеспечивает ручное, директорное и автоматическое управление самолетом от взлета до посадки в любое время суток в различных метеоусловиях на всех географических широтах. В состав пилотажно-навигационного комплекса входит ИНС, САУ, радиотехническая система ближней навигации и посадки, радиовысотомер, автоматический радиокомпас, спутниковая система навигации. Управление угловым положением самолета в горизонтальном полете осуществляется с помощью аэродинамических поверхностей (цельноповоротный стабилизатор, элероны, рули направления), на режимах висения и полета с малой скоростью - струйными рулями, расположенными на концах крыла (по крену) и хвостовых балок (по рысканию), а также дифференциальным изменением тяги подъемных и подъемно-маршевого двигателей (по тангажу).

Воздух для струйных рулей отбирается от компрессора подъемно-маршевого двигателя. Аэродинамические и струйные рули управляются цифровой электродистанционной системой с полной ответственностью и с трехканальной схемой резервирования, разработанной московским НПК ╚Авионика╩, имеется резервная механическая система управления полетом (по некоторым сообщениям, на одном из опытных самолетов установлена не цифровая, а аналоговая ЭДСУ без резервной механической системы).

Система катапультирования летчика обеспечивает автоматическое покидание самолета на вертикальных и переходных режимах полета при возникновении критических ситуаций. Эта система автоматически переходит в режим готовности при отклонении сопла подъемно-маршевого двигателя на угол более 30 гр. Принудительное автоматическое катапультирование летчика происходит при превышении заданного угла тангажа или заданной комбинации угла крена и угловой скорости крена.

Радиоэлектронное и прицельное оборудование включает систему управления вооружением с многофункциональной импульсно-доплеровской РЛС ╚Жук╩ (РП-29), которая стоит и на МиГ-29, ИЛС и многофункциональный МФД на передней панели, возможна установка лазерного дальномера и телевизионной системы наведения. (Всё это оборудование стояло только на потерянном 2 экземпляре Як-141). Бортовая РЛС способна обнаруживать воздушные цели с ЭПР 3 кв. м. на дальности до 80 км, катер - на удалении до ПО км. Может также устанавливаться сопряженный с РЛС и лазерным дальномером ИК датчик поисково-следящей системы.

Аппаратура радиоэлектронного подавления смонтирована в законцовках крыла и килей. В перегородках, простирающихся от килей Як-141 вперед, могут размещаться устройства выброса тепловых ложных целей или дипольных отражателей.

Система управления вооружением позволяет выполнять одновременную атаку нескольких целей и производить обзор земной поверхности с высокой разрешающей способностью.

Истребитель Як-141 вооружен расположенной в фюзеляже пушкой ГШ-301 калибром 30мм с боезапасом в 120 снарядов. На четырех (а позднее на шести) подкрыльных пилонах могут подвешиваться УР класса воздух-воздух (Р-27 средней и Р-73 или Р-60 малой дальности) и воздух-поверхность (В-3 Х-25 и Х-29), пушечные установки или пусковые ракетные блоки.

Варианты подвески вооружения:

УР класса ╚воздух-воздух╩ -

  • 4 х Р-77;
  • 4хР-77 +1хПТБ(2000л);
  • 2хР-27Э + 2хР-73Э + 1хПТБ (2000 л);
  • 2хР-60 + 2хР-73;
  • 2хР-60 + 2хР-77;

УР класса ╚воздух-море╩ -

  • 2хХ-35 + 2хР-73Э + 1хПТБ (2000 л);
  • 4хХ-35А + 1хПТБ(2000л);
  • 4хХ-35П + 2хРВК-АЭ + 1хПТБ (2000 л);

Боеприпасы для действий по наземным целям -

  • 6хАБСП (500 кг);
  • 4 блока с НУРС калибра 80-249 мм + 1хПТБ (2000 л);
  • 2хХ-ЗШ + 2хР-77 + 1хПТБ (2000 л);
  • 2хК-25 + 2хР-73Э х 1хПТБ (2000 л);
  • 4хпушечные контейнеры 23 мм (250 снарядов) + 1 ПТБ;



Мировые рекорды установленные на Як-141

#  Дата Вид рекорда Результат
1
2
3
4
5
6
7
8
9
10
11
12
11.04.1991
11.04.1991
12.04.1991
12.04.1991
12.04.1991
24.04.1991
25.04.1991
25.04.1991
25.04.1991
25.04.1991
25.04.1991
25.04.1991
Время подъема на 12 км без груза
Время подъема на 12 км с 1 т груза
Время подъема на 3 км с 1 т груза
Время подъема на 6 км с 1 т груза
Время подъема на 9 км с 1 т груза
Наибольший груз, поднятый на 2 км
Высота полета с 1 т груза
Высота полета с 2 т груза
Время подъема на 3 км с 2 т груза
Время подъема на 6 км с 2 т груза
Время подъема на 9 км с 2 т груза
Время подъема на 12 км с 2 т груза
116,15с
116,15с
62,41 с
74,37 с
89,09 с
2507 кг
13115м
13115м
68,82 с
88,88 с
110,10с
130,64с











 ЛТХ:
Модификация   Як-141
Размах крыла, м.
  в развернутом положении   10,10
  в сложенном положении   5,90
Длина самолета, м   18,30
Высота самолета, м   5,00
Площадь крыла, м2   31.70
Масса топлива, кг
  во внутренних баках   4400
  в подвесных   1750
Максимальная взлетная масса, кг
  при разбеге 120 м   19500
  при вертикальном взлете   15800
Тип двигателя (тяга, кгс)
  подъемно-маршевый   1 ТРДДФ Р-79 (1х15500/1х9000)
  подъемные   2 ТРД РД-41 (2х4260)
Максимальная скорость, км/ч
  у земли   1250
  на высоте 11 км   1800
Перегоночная дальность, км
  при ВВП у земли   650
  при ВВП на высоте 10-12 км   1400
Практическая дальность, км
  у земли   1010
  на высоте 10-12 км   1400
  на высоте 10-12 км с ПТБ   2100
Боевой радиус действия, км   690
Время барражирования, ч   1,5
Практический потолок, м   15000
Макс. эксплуатационная перегрузка   7
Экипаж, чел   1
Вооружение:

  одна 30-мм пушка ГШ-301 (120 патронов).
 На четырех, а позднее  на шести подкрыльевых пилонах могут подвешиваться УР класса воздух-воздух Р-77 или Р-27 средней дальности и Р-73 малой дальности или Р-60 ближнего воздушного боя и воздух-поверхность Х-25, Х-31
 пушечные установки (23 мм, 250 патронов) или пусковые блоки НАР калибром от 80 до 240 мм,  до шести бомб калибром 500 кг.


 Доп. информация :



Чертеж "Яковлев Як-141"

Фотографии:

 Первый летный экземпляр самолета Як-41М

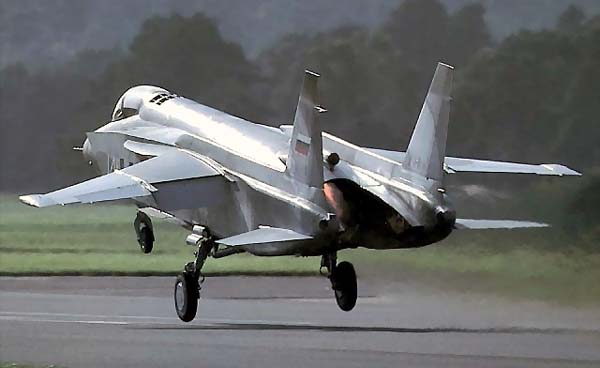

 Як-41М в полете
 Як-141 в "презентационной" окраске, подготовленный для участия в авиашоу.
 Вертикальный взлет Як-141
 Вертикальный взлет Як-41М с палубы "Баку"
 Як-141
 Як-141
 Як-141
 Сопла подъемных двигателей
 Приборная панель

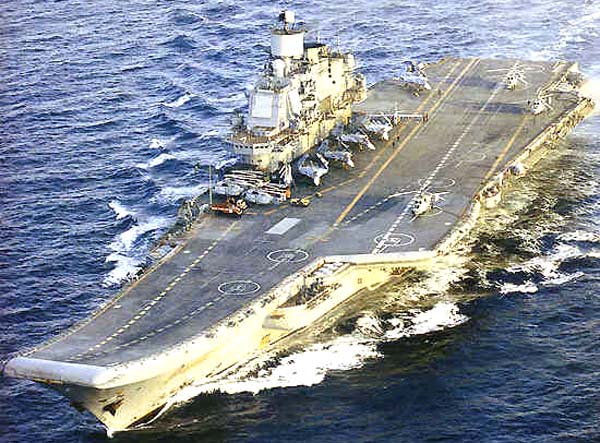

 ТАКР "Адмирал Кузнецов"

  Схемы:

 Як-41М
 Арсенал вооружения Як-141
 Компоновочная схема
 Структурная схема бортового оборудования
 Вариант группового взлета самолетов Як-41М с ТАКР "Баку"







Список источников:

Авиация и Космонавтика. Вадим Колмогоров. Последний самолет Советского союза
Крылья Родины. Лев Берне. Як-141 - сверхзвуковая "вертикалка"
Виктор Марковский. Я...Як...неудачник?
Авиация и Время. Як-141: критический момент биографии
Авиапанорама. Дмитрий Боев. Як-141: и снова горе от ума?
Николай Якубович. Боевые реактивные самолеты А.С.Яковлева
Роман Астахов. Русская Сила. Палубный многоцелевой истребитель ВВП Як-141
