   Су-35

Разработчик: ОКБ Сухого
Страна: СССР
Первый полет: 1988
Тип: Многоцелевой истребитель
  ЛТХ     Доп. информация



В самом начале 80-х гг., когда только еще выходили на испытания первые истребители Су-27 серийной компоновки, возникла идея разработать на базе этого самолета модификацию с более широкими боевыми возможностями. Как мы помним, Су-27 изначально задумывался как истребитель-перехватчик авиации ПВО и военно-воздушных сил, лишенный каких-либо ударных функций. В дальнейшем был проработан вариант оснащения самолета авиационными средствами поражения класса "воздух-поверхность" (авиабомбами и неуправляемыми ракетами), однако отсутствие в штатной системе управления вооружением С-27 специализированных средств для обнаружения и распознавания наземных целей, а также относительно невысокая эффективность неуправляемого оружия привели к тому, что Су-27 так и остался "чистым" истребителем. Вместе с тем высокие летные характеристики и, в первую очередь, большая дальность полета, подтвержденные на испытаниях, позволяли рассчитывать на то, что после оснащения более совершенным оборудованием и новым вооружением (в т.ч. управляемыми ракетами класса "воздух-поверхность" и корректируемыми авиабомбами) "десятка" сможет стать единым многоцелевым истребителем Военно-Воздушных Сил Советского Союза, способным в равной мере эффективно решать задачи поражения воздушных и наземных целей.

Было еще два важных обстоятельства, обусловивших необходимость разработки модифицированного варианта Су-27, получившего название Су-27М (заводской шифр - Т-10М). Во-первых, как уже говорилось выше, в 1982 г. было принято решение о прекращении доводки радиолокационной станции "Меч" со щелевой антенной решеткой и электронным сканированием луча в вертикальной плоскости, которая должна была обладать более высокими характеристиками, по сравнению с РЛС AN/APG-63 самолета F-15A. Серийные Су-27 получили РЛС Н001 с антенной Кассегрейна - неплохой радиолокатор, но не имевший явных преимуществ перед APG-63. Тем временем, в США был создан улучшенный вариант AN/APG-63 с программируемым процессором сигналов и более совершенным процессором радиолокационных данных (с 1983 г. такие РЛС устанавливались на серийные F-15C), а также развернулись работы по новой радиолокационной станции AN/APG-70 с еще более высокими характеристиками для "двухцелевого" истребителя F-15E (с 1987 г. станции APG-70 устанавливались и на F-15C). Для восстановления "статуса - кво" модифицированный Су-27М предстояло оснастить новой РЛС с увеличенной дальностью действия, лучшей помехозащищенностью и дополнительными режимами работы "воздух-поверхность". Ее разработка была поручена НИИП, при этом предполагалось использовать опыт, полученный специалистами института при создании РЛС "Меч", и последние достижения цифровой вычислительной техники.

Во-вторых, еще в 1976 г. ВВС и ВМС США заказали разработку новой управляемой ракеты "воздух-воздух" средней дальности AMRAAM (Advanced Medium Range Air-to-Air Missile) с инерциально-корректируемой системой управления и активной радиолокационной головкой самонаведения (АРГС). Испытания такой ракеты, позднее получившей название AIM-120A, начались в 1984 г., а спустя 5 лет она поступила на вооружение истребителей F-15C/E, F-16C, F-18C и F-14D. Основным новым качеством этой ракеты стала реализация принципа "пустил-забыл", в соответствии с которым истребитель после пуска мог выходить из атаки, уклоняясь маневром от встречной атаки противника. Это достигалось путем использования на ракете активной радиолокационной головки самонаведения, не требующей подсвета цели БРЛС носителя. Для увеличения дальности пуска за пределы дальности захвата АРГС, на ракете использовалась инерциальная система управления (ИСУ). Вырабатываемая ею информация о взаимном положении ракеты и цели корректировалась по линии радиокоррекции, связывающей ракету и самолет-носитель, по которой на ракету периодически передавались измеряемые БРЛС координаты цели. Таким образом, в ракете AIM-120A был реализован принцип инерциально-корректируемого управления до захвата цели АРГС, примененный и на советских ракетах средней дальности с полуактивными радиолокационными и тепловыми головками самонаведения Р-27 и Р-27Э, входивших в систему вооружения истребителей 4-го поколения Су-27 и МиГ-29. Однако на AIM-120A, в отличие от Р-27, ИСУ была реализована в виде бесплатформенной инерциальной системы на базе БЦВМ и отдельного гироинерциального блока. Такое решение позволяло увеличить соотношение между дальностью пуска и дальностью захвата головкой самонаведения до 4-6, против 2.5 у ракеты Р-27.

Другим важным новым качеством AIM-120A, обусловленным использованием АРГС в сочетании с ИСУ, стала многоканальность, т.е. возможность одновременного применения нескольких ракет с одного носителя по нескольким целям. Это свойство достигалось (как и принцип "пустил-забыл") за счет автономности системы наведения с активным радиолокационным самонаведением на конечном участке траектории. И, наконец, третьей особенностью ракеты AIM-120A было значительное (примерно на 30% по сравнению с ракетой AIM-7F "Спэрроу") снижение стартовой массы, уменьшение диаметра корпуса и других внешних габаритов. Это позволяло разместить ракету на легком тактическом истребителе F-16, применение на котором достаточно крупных ракет средней дальности AIM-7F вызывало значительные трудности, и увеличить боекомплект таких ракет на более тяжелых самолетах F-15, F-18 и F-14, а также обеспечить их размещение во внутренних отсеках вооружения перспективных истребителей 5-го поколения, создававшихся по программе ATF.

Информация о программе AMRAAM в достаточно больших объемах поступала в СССР и тщательно анализировалась в ОКБ и институтах промышленности, в первую очередь, в НИИАС МАП. На основе полученных данных здесь были проведены сравнительные оценки эффективности новых советских и американских истребителей, в случае вооружения их ракетами средней дальности AIM-120A, AIM-7F, Р-27 и Р-27Э. В процессе этих исследований была показана настоятельная необходимость создания отечественной ракеты с АРГС: отсутствие такой ракеты приводило к тому, что самолеты Су-27 и МиГ-29 значительно уступали в дальнем ракетном воздушном бою американским истребителям F-15 и F-16, вооруженным ракетами AIM-120A. На основании этого советским правительством было принято решение о создании ракеты "воздух-воздух" средней дальности нового поколения с АРГС и ИСУ. Такая ракета, получившая в экспортном варианте обозначение РВВ-АЕ, должна была войти в состав вооружения модифицированных истребителей 4-го поколения Су-27М и МиГ-29М, а затем и других самолетов, в т.ч. и перспективных истребителей 5-го поколения.

Таким образом, к 1983 г. определился основной круг мероприятий, которые предстояло реализовать при разработке модифицированного истребителя Су-27М для обеспечения его превосходства над последними вариантами американских самолетов F-15 и F-16 и придания ему качеств многофункциональности. Главными из них должны были стать оснащение Су-27М новой радиолокационной системой управления РЛСУ-27, перспективными ракетами "воздух-воздух" средней дальности с АРГС и оружием для эффективного поражения наземных целей. Кроме того, истребитель предполагалось снабдить бортовым радиоэлектронным комплексом обороны (на Су-27 имелись лишь элементы такого комплекса) и модернизированным навигационным оборудованием. Должна была измениться и система кабинной индикации - большую часть прицельной и пилотажно-навигационной информации планировалось выводить на широкоформатные многофункциональные индикаторы на электронно-лучевых трубках и усовершенствованный коллиматорный индикатор на фоне лобового стекла.

29 декабря 1983 г. было принято решение Комиссии Совета Министров СССР по военно-промышленным вопросам о создании самолета Су-27М, в соответствии с которым коллектив МЗ им. П.О.Сухого приступил к разработке эскизного проекта модифицированного истребителя. Работы велись в бригаде истребителей отдела проектов ОКБ, возглавляемой М.А.Погосяном. Общее руководство программой осуществлял Генеральный конструктор М.Н.Симонов. На самолете решено было реализовать ряд конструктивных усовершенствований, проходивших в середине 80-х гг. отработку на летающих лабораториях на базе Су-27 и Су-27УБ. В первую очередь, это касалось применения дополнительного переднего горизонтального оперения, испытанного на Т-1024, модифицированной системы дистанционного управления и системы дозаправки топливом в полете, опробованной на Т-10У-2. Кроме того, на Су-27М планировалось применить модификацию двигателей АЛ-31Ф с увеличенной до 13000 кгс тягой, а для дальнейшего увеличения дальности полета обеспечить использование подкрыльевых подвесных топливных баков емкостью по 2000 л.

Эскизный проект Су-27М был подготовлен в 1985 г. Наиболее существенные изменения произошли в бортовом радиоэлектронном оборудовании истребителя. Основными его компонентами стали: радиолокационная система управления (РЛСУ-27), оптико-электронный прицельно-навигационный комплекс, комплекс радиоэлектронного противодействия, комплекс средств связи, а также ряд других систем (аппаратура приборного наведения, система дистанционного управления, ответчик госопознавания, системы контроля, регистрации, сигнализации и т.п.), причем во всех комплексах предусматривалось широкое применение цифровых вычислителей.

Радиолокационная система управления РЛСУ-27 включала радиолокатор переднего обзора НОИ со щелевой антенной, разрабатывавшийся в НИИП (главный конструктор Т.О.Бекирбаев) и небольшую РЛС заднего обзора Н012 (разработка НИИР "Рассвет"). РЛС Н011 имела, по сравнению с серийной Н001, увеличенные дальность обнаружения воздушных целей и зону обзора воздушного пространства по азимуту и углу места, могла обеспечивать сопровождение и обстрел большего количества целей одновременно, а также работать в режиме картографирования местности. Среди основных новых технических решений, реализованных при разработке РЛС, было использование многорежимного широкополосного передатчика большой мощности на лампе бегущей волны с высоким КПД, малошумящего входного усилителя СВЧ-мощности и высокоэффективной защиты от повышенного уровня проникающей мощности, цифровой обработки радиолокационного сигнала на основе перепрограммируемого сигнального процессора, применение высокопроизводительной цифровой вычислительной системы. Применение аппаратуры заднего обзора определялось необходимостью обеспечения кругового обзора воздушного пространства и сопровождения воздушных целей в задней полусфере самолета. РЛС заднего обзора планировалось разместить в центральной хвостовой балке фюзеляжа. В целом РЛСУ-27 обеспечивала возможность:

  • наносить упреждающий удар по любому воздушному противнику, в т.ч. малозаметному;
  • атаковать наземные (морские) цели без захода в зону ПВО;
  • применять оружие по воздушным и наземным (морским) целям по радиолокационной информации в одном вылете;
  • совершать полет на малых высотах, обходя и облетая препятствия;
  • участвовать в групповых действиях по воздушным и наземным целям;
  • автоматизировать все этапы полета и боевого применения:
  • осуществлять автоматический контроль за состоянием систем и в минимальные сроки выявлять возможные неисправности;
  • обнаруживать типовые воздушные и наземные цели на дальности до 200 км, а крупные воздушные цели с большой ЭОП - на удалении до 400 км;
  • одновременно сопровождать воздушные цели в задней полусфере самолета;
  • работать в условиях преднамеренных помех.

Оптико-электронный прицельно-навигационный комплекс включал пилотажно-навигационный комплекс ПНК-10М, оптико-локационную станцию ОЛС-27К, нашлемную систему целеуказания "Щель-ЗУМ", систему управления оружием, измеритель угловых скоростей и линейных ускорений (ИУСЛУ) и цифровую вычислительную систему. ПНК-10М, в свою очередь состоял из цифрового вычислителя, системы воздушных сигналов СВС-2Ц-У, радиовысотомера РВ-21, системы предотвращения критических режимов (СПКР), радиотехнических систем дальней и ближней навигации А-723 и А-312, аппаратуры определения взаимных координат самолетов группы (ОВК) А-315, доплеровского измерителя скорости и угла сноса ШО-13А, автоматического радиокомпаса АРК-22, информационного комплекса вертикали и курса ИК-ВК-80, системы автоматического управления САУ-10М и т.д.

В состав бортового комплекса обороны были включены новая станция радиотехнической разведки, теплопеленгатор пуска ракет, автомат постановки пассивных помех АПП-50, станция активных радиоэлектронных помех "Сорбция" (в двух контейнерах на законцовках крыла) и устройство управления на базе БЦВМ. Предусматривалось на самолете и применение системы взаимно-групповой защиты с более мощной станцией помех в подвесных контейнерах. Типовой комплекс средств связи ТКС-2-27, также имевший цифровой вычислитель, включал КВ-радиостанцию Р-864Л, две УКВ-радиостанции Р-800Л и аппаратуру телекодовой связи, засекречивания переговоров и т.п.

Принципиально новым стало информационно-управляющее поле кабины летчика: его основу составили три высококонтрастных многофункциональных монохромных телевизионных индикатора с кнопочным обрамлением и усовершенствованный индикатор на фоне лобового стекла. Традиционным электромеханическим приборам, число которых было значительно сокращено, отвели только дублирующие функции. Для того чтобы пилот легче переносил перегрузки при маневрировании, катапультное кресло установили с увеличенным до 30° углом наклона спинки, при этом некоторое поднятие кресла вверх и смещение датчика ОЛС вправо от оси симметрии самолета улучшили обзор из кабины.

Разработка перспективной ракеты средней дальности с АРГС началась в СССР с опозданием на несколько лет после развертывания работ по американской программе AMRAAM. На начальной стадии был организован конкурс технических предложений между МЗ "Вымпел" (главный конструктор А.Л.Ляпин, руководитель разработки В.А.Пустовойтов) и НПО "Молния" (главный конструктор Г.Е.Лозино-Лозинский, руководитель разработки Г.И.Хохлов). Первый коллектив выступил с компоновкой, близкой по всем параметрам к компоновке ракеты Р-24, применявшейся на истребителях МиГ-23МЛ и истребителях-перехватчиках МиГ-23П, а второй предложил, по существу, уменьшенный вариант ракеты Р-40, использовавшейся в системе вооружения перехватчика МиГ-25П. К моменту рассмотрения технических предложений в НИИАС МАП в институте уже имелось свое видение компоновки и размерности перспективной ракеты, навеянное полученными данными об американской ракете AMRAAM, которая использовалась в качестве своеобразного эталона.

Несмотря на очевидные недостатки технических предложений обоих КБ, предпочтение все же было отдано проработкам МЗ "Вымпел", который к этому времени возглавил Г.А.Соколовский, сумевший привлечь к созданию ракеты лучших соразработчиков и смежников и четко организовать их взаимодействие. Началась кропотливая совместная работа коллективов МЗ "Вымпел" и НИИАС по "облагораживанию" компоновки ракеты, снижению ее массы и габаритов. С использованием САПР в НИИАС было наглядно показано, что для перспективной ракеты нецелесообразно использование такого большого крыла, как в ракете Р-24, и его оптимальная площадь составляет 5 площадей миделя корпуса. При этом достигалось снижение массы конструкции и лобового сопротивления. Другим способом уменьшения массы ракеты явилось предложенное институтом использование на ней решетчатых рулей. Такие рули имели малое значение шарнирного момента, что позволяло существенно снизить габариты и массу рулевого отсека.

При разработке компоновки новой ракеты средней дальности было учтено новое требование, связанное с возможностью внутрифюзеляжного размещения УР на перспективных истребителях 5-го поколения. В связи с этим треугольные крылья ракеты уменьшенной площади постепенно трансформировались в крылья малого удлинения типа несущих ребер, а решетчатые рули стали складными. Одним из наиболее сложных моментов в разработке РВВ-АЕ стала постоянная борьба за уменьшение массы ракеты с целью увеличения боекомплекта УР на самолете при их многоканальном применении.

Несмотря на отставание в сроках начала разработки по отношению к AMRAAM, создание отечественной ракеты базировалось на хорошем научно-техническом заделе, что позволило вести его быстрыми темпами и почти ликвидировать временное отставание к концу разработки. Так, началу опытно-конструкторских работ по РВВ-АЕ в 1982 г. предшествовало проведение крупной НИР по созданию перспективного авиационного радиолокатора и активной радиолокационной головки самонаведения, проводившейся в НИИАС МАИ совместно с НПО "Исток". Идеологом и организатором этой работы был сотрудник НИИАС Г.М.Кунявский, долгие годы проработавший главным конструктором НИИР и являвшийся автором таких широко известных РЛС, как "Орел" (для перехватчиков Су-11. Су-15 и Як-28П) и "Сапфир-23" (для истребителя МиГ-23). В результате этой НИР были созданы и испытаны опытные образцы перспективной БРЛС и АРГС для УР "воздух-воздух". Активная радиолокационная головка самонаведения для РВВ-АЕ создавалась объединенными усилиями специалистов НПО "Исток" (главный конструктор С.И.Ребров) и МНИИ "Агат" (главный конструктор И.Г.Аконян).

Напряженная работа коллективов ведущих организаций по разработке РВВ-АЕ, в первую очередь, МЗ "Вымпел", НПО "Исток", МНИИ "Агат" и НИИАС МАП, увенчалась успехом, и уже в 1984 г. первые опытные образцы новой ракеты вышли на летные испытания. В 1994 г., после успешного завершения Государственных испытаний, базовый вариант РВВ-АЕ для ВВС России был принят на вооружение. На самолете Су-27М была обеспечена возможность подвески до 10 таких ракет. Получив УР типа РВВ-АЕ и новую БРЛС, обеспечивающую многоцелевой обстрел, "десятка" восстановила утраченные было преимущества в дальнем ракетном бою над американским истребителем F-15С, вооруженным ракетами AIM-120A.

Общее число ракет "воздух-воздух", принимаемых на борт модифициpoвaнным истребителем, возросло до 12 за счет организации двух дополнительных точек подвески под крылом. Помимо УР типа РВВ-АЕ, в состав вооружения Су-27М могли входить до 8 ракет типа Р-27 и Р-27Э с полуактивными радиолокационными и тепловыми головками самонаведения (а в перспективе и АРГС) и до 6 ракет ближнего маневренного воздушного боя Р-73. Типовой вариант вооружения Су-27М при решении задач "воздух-воздух" включал 8 ракет средней дальности Р-27Э пли РВВ-АЕ и 4 ракеты ближнего боя Р-73. а также боекомплект встроенной пушки ГШ-301. Введение двух дополнительных точек подвески под крылом позволило сохранить максимальный боекомплект УР "воздух-воздух" самолета на уровне Су-27 (10 ракет) при установке на законцовках крыла контейнеров с аппаратурой РЭП.

Для решения боевых задач "воздух-поверхность" модифицированным истребитель мог оснащаться шестью самонаводящимися управляемыми ракетами Х-29Т с телевизионными ГСН, противорадиолокационными ракетами Х-31П с пассивными радиолокационными ГСП. противокорабельными ракетами Х-31Л с АРГС и корректируемыми бомбами КАБ-500Кр с телевизионно-корреляционными ГСН, а также неуправляемым оружием (бомбы, НАР и т.п.) общей массой до 8 т. На самолет можно было подвешивать 16 бомб ФАБ-500М54 (по 4 бомбы на многозамковых балочных держателях), З6 бомб ФЛБ-250М54 и 48 бомб ОФАБ-100-120 (в обоих случаях - по 6 бомб на МБД), а также 12 бомб ФАБ-500М62, БетАБ-500Ш или зажигательных баков ЗБ-500Ш, 24 бомбы ФАБ-250М62, 8 контейнеров малых грузов КМГУ с авиабомбами и минами калибра 0.5-2.5 кг. Неуправляемое ракетное вооружение было представлено 120 ракетами С-8 калибра 80 мм (в 6 блоках Б-8М по 20 ракет в каждом), 30 ракетами С-13 калибра 122 мм (в 6 блоках Б-13Л по 5 ракет в каждом) и 6 ракетами С-25 калибра 266 мм, запускаемыми из одноразовых пусковых устройств ПУ-О-25. Расширение номенклатуры управляемых средств поражения наземных целей могло быть обеспечено при комплектации истребителя контейнерной оптико-электронной системой обзора и целеуказания. Изменение состава бортового радиоэлектронного оборудования п. в первую очередь, применение новой радиолокационной станции и РЛС заднего обзора потребовало существенно изменить конструкцию носовой части фюзеляжа и центральной хвостовой балки. Были скорректированы обводы отсека фюзеляжа перед кабиной летчика, при этом носовой радиопрозрачный конус увеличенного диаметра стал выполняться не отклоняемым вверх, как на Су-27, а съемным, а в носовом отсеке оборудования были предусмотрены дополнительные люки для доступа к блокам РЛС и ОЛС. В левой части носового отсека разместилась выдвижная штанга системы дозаправки топливом в полете, а визир ОЛС был смещен вправо от осп самолета. Штанга основного приемника воздушного давления была перенесена с радиопрозрачного конуса на боковую поверхность головной части фюзеляжа в зоне кабины летчика. Для размещения РЛС заднего обзора была увеличена длина и изменены обводы центральной хвостовой балки фюзеляжа, при этом контейнер тормозного парашюта был перенесен несколько вперед, к задней стенке топливного бака №2, и выполнен поднимающимся.

Применение нового оборудования повлекло за собой увеличение массы пустого самолета более чем на 1500 кг. При выполнении полетов с максимальной боевой нагрузкой или па максимальную дальность с полной заправкой внутренних баков и подвеской двух ПТБ взлетная масса истребителя могла достигать 34000 кг (у первых серийных Су-27 максимальная взлетная масса составляла 28000 кг.), в связи с чем было проведено усиление шасси и конструкции самолета в целом. На передней опоре шасси со стойкой полурычажного типа вместо одного колеса размерами 680x260 мм была установлена спарка не тормозных колес размерами 620x180 мм.

В 1987 г. в опытном производстве МЗ им ПО.Сухого приступили к сборке первого экземпляра модифицированного истребителя - Т-10М-1. Для его изготовления был использован один из серийных Су-27 производства КнААПО (№16-40 выпуска 1986 г.). Работы возглавлял Генеральный конструктор М.П.Симонов, руководителем темы Су-27М вначале являлся главный конструктор (и руководитель темы Су-27) Л.И.Кнышен, а затем - Николай Федорович Никитин, в дальнейшем - главный конструктор (в 1996 г., после перехода Н.Ф.Никитина на работу в АВПК "Сухой", главным конструктором и руководителем темы Су-27М и его модификаций был назначен Владимир Сергеевич Конохов). Первый полет на Т-10М-1, получившем бортовой №701, выполнил 28 июня 1988 г. ведущий летчик-испытатель ОКБ Олег Григорьевич Цой. Спустя полгода, 18 января 1989 г., к испытаниям присоединилась вторая опытная машина (Т-10М-2), также переоборудованная из серийного Су-27, а на заводе в Комсомольске-на-Амуре началась подготовка к выпуску установочной партии модифицированных истребителей.

В ходе освоения производства самолета на КнААПО в его конструкцию был внесен ряд изменении, направленных, в первую очередь, на увеличение дальности полета. Для этого машину оснастили новыми консолями крыла с увеличенными по размаху баками-отсеками (функцию внешней стенки бака стала выполнять не 9-я, а 13-я нервюра отъемной части крыла) и новыми килями увеличенной площади, высоты и толщины, внутри которых также были организованы интегральные топливные баки-отсеки. В результате внутренний запас топлива возрос на 850 кг и достиг 10250 кг (более 500 кг дополнительного топлива удалось разместить в крыле и почти 300 кг - в килях).

Первый вылет на головном серийном истребителе, получившем бортовой №703 и шифр ОКБ Т-10М-3, состоялся 1 апреля 1992 г. В сентябре того же года эта машина, получившая новое название Су-35 и оснащенная контейнером системы тепловизионного обзора и лазерного целеуказания TIALD британской фирмы "Ферранти", была впервые показана на международной авиационной выставке в Фарнборо (Великобритания). Год спустя, в августе 1993 г., Су-35 с №703 демонстрировал пилотаж на первом международном авиакосмическом салоне МАКС-93 в подмосковном Жуковском. "Гвоздем программы" стало выполнение на Су-35 маневра "хук" ("крюк") - динамического выхода на сверхбольшие углы атаки на вираже. Возможностью осуществления этой фигуры высшего пилотажа, имеющей, как и "кобра", большую тактическую ценность, Су-35 был обязан, в частности, переднему горизонтальному оперению, значительно расширившему маневренные возможности истребителя.

Помимо Т-10М-1 и Т-10М-2, на базе серийного Су-27 был подготовлен еще один опытный самолет по программе Су-27М - Т-10М-6 (бортовой №706). Как и первые два прототипа, 706-й имел штатное для серийных Су-27 вертикальное оперение и шасси с одноколесной передней опорой. Эти машины предназначались для испытаний модифицированной системы дистанционного управления и другого оборудования будущих Су-35. В 1992 г. на самолетах этого типа начались испытания новой РЛС Н011 со щелевой антенной. В феврале 1992 г. Т-10М-6 был представлен главам оборонных ведомств стран СНГ на выставке авиационной техники на аэродроме Мачулищи в Белоруссии. Во второй половине 90-х гг., после завершения всей возложенной на него программы испытаний, первый опытный экземпляр самолета с бортовым №701 был передан в экспозицию Музея ВВС в Монино.

К 1995 г. на КнААПО и в опытном производстве "ОКБ Сухого" было изготовлено, в общей сложности, 12 экземпляров самолета Су-35, получивших бортовые номера с 701 по 712. Эталоном для серийных самолетов послужил Т-10М-8 (№708), за которым в 1993-1994 гг. последовали Т-10М-9 (№709) и Т-10М-10(№710). Экземпляры Т-10М-11 (№711) и Т-10М-12 (№712), построенные и 1994-1995 гг., решено было использовать для испытаний модернизированной радиолокационной системы управления и нового оборудования кабины летчика, выполненного на основе многофункциональных цветных жидкокристаллических дисплеев.

К середине 90-х гг. специалисты НИИП им. В.В.Тихомирова, где разрабатывалась РЛСУ-27 для Су-27М, пришли к выводу, что применение РЛС со щелевой антенной уже не отвечает требованиям ближайшей перспективы. В связи с этим, с учетом большого опыта коллектива по созданию радиолокационных станций с фазированными антенными решетками, было принято решение спроектировать вариант РЛС Н011 с ФАР. Такой радиолокатор получил название H011M. Работы в этом направлении возглавил главный конструктор НИИП Т.О.Бекирбаен. Применение в модернизированной РЛСУ-27 фазированной антенной решетки в сочетании с повышением производительности сигнального процессора и вычислительных средств должно было обеспечить:

  • увеличение дальности действия РЛС;
  • увеличение зон одновременного сопровождения и атаки многих целей;
  • увеличение количества одновременно сопровождаемых и атакуемых целей;
  • повышение боевой эффективности самолета за счет временного совмещения режимов и боевых задач "воздух-воздух" и "воздух-поверхность";
  • применение перспективного вооружения классов "воздух-воздух" и "воздух-поверхность".

В соответствии с полученным "ОКБ Сухого" и КнААПО разрешением российского правительства на экспорт истребителей типа Су-35, один из серийных экземпляров - Т-10М-11 (№711), выпущенный в конце 1994 г., - был подготовлен для участия в тендере на перспективный истребитель, объявленном ВВС Объединенных Арабских Эмиратов. С учетом пожеланий потенциального заказчика, на самолете предстояло произвести замену системы индикации на аппаратуру французского производства и выполнить ряд других доработок бортового оборудования. Однако, в связи с тем, что военная авиация ОАЭ традиционно комплектовалась французскими истребителями, и в этот раз предпочтение было отдано продукции фирмы "Дассо Авиасьон", предложившей Эмиратам самолеты "Мираж" 2000-9.

Основные отличия от серийного самолета Су-27:

  • на наплыве крыла установлено дополнительное переднее горизонтальное оперение;

  • применена цифровая система дистанционного управления в продольном, поперечном и путевом каналах;

  • в соответствии с применением новой системы управления вооружением изменены обводы носового радиопрозрачного конуса и центральной хвостовой балки;

  • максимальная взлетная масса увеличена до 34000 кг, соответственно усилено шасси, передняя опора шасси выполнена двухколесной;

  • запас топлива увеличен до 10250 кг за счет применения крыла с интегральными баками-отсеками большей емкости и вертикального оперения с внутренними интегральными баками-отсеками; площадь и высота килей увеличены;

  • установлена система дозаправки топливом в полете с выпускаемой штангой в предкабинном отсеке слева (как на Су-27K) и обеспечено применение двух подкрыльевых подвесных топливных баков емкостью по 2000 л;

  • применен новый комплекс БРЭО, включающий многорежимный радиолокационный прицельный комплекс с РЛС переднего обзора, РЛС заднего обзора, оптико-электронный прицельно-навигационный комплекс, бортовой комплекс обороны, новый комплекс связи и другое оборудование;

  • изменено приборное оборудование кабины летчика, на приборной доске установлено три многофункциональных телевизионных индикатора, кресло летчика установлено с углом наклоном спинки 30 град.;

  • в состав управляемого вооружения класса "воздух-воздух" дополнительно включены ракеты средней дальности типа РВВ-АЕ с активными радиолокационными головками самонаведения; максимальное число ракет, подвешиваемых на самолет, увеличено до 12 за счет введения двух дополнительных точек подвески вооружения под крылом; обеспечивается применение до 8 ракет Р-27РЭ (ТЭ, Р, Т), до 10 ракет РВВ-АЕ, до 6 ракет Р-73; типовой вариант вооружения самолета при решении задач "воздух-воздух" состоит из 8 ракет Р-27Э (или РВВ-АЕ) и 4 ракет Р-73;

  • в номенклатуру вооружения включены управляемые средства поражения наземных целей: 6 ракет общего назначения Х-29Т, Х-29Л, С-25ЛД или корректируемых бомб КАБ-500Кр, 2 ракеты средней дальности Х-59М, 6 противокорабельных ракет Х-31А и 6 противорадиолокационных ракет Х-31П; для применения ракет Х-29Л, С-25ЛД и Х-59М самолет должен оснащаться контейнером системы управления оружием;

  • для поражения наземных целей самолет может оснащаться неуправляемым вооружением общей массой до 8000 кг: 16 бомбами калибра 500 кг, 36 бомбами калибра 250 кг, 48 бомбами калибра 100 кг, 8 контейнерами КМГУ, 120 ракетами С-8 (в 6 блоках Б-8М1), 30 ракетами С-13 (в 6 блоках Б-13Л) или 6 ракетами С-25.

Техническое описание:

Самолет построен по нормальной аэродинамической схеме с дополнительным передним горизонтальным оперением и имеет так называемую интегральную компоновку. Среднерасположенное трапециевидное крыло небольшого удлинения, оснащенное развитыми наплывами, плавно сопрягается с фюзеляжем, образуя единый несущий корпус. Два двухконтурных турбореактивных двигателя с форсажными камерами типа АЛ-31Ф размещены в отдельных мотогондолах, установленных под несущим корпусом самолета на расстоянии друг от друга, позволяющем избежать их аэродинамического взаимовлияния и подвешивать между ними по схеме "тандем" две управляемые ракеты. Сверхзвуковые регулируемые воздухозаборники расположены под центропланом.

Обтекатели шасси плавно переходят в хвостовые балки, служащие платформами для установки цельноповоротных консолей горизонтального оперения с прямой осью вращения, двухкилевого разнесенного по внешним бортам хвостовых балок вертикального оперения и подбалочных гребней.

Консоли дополнительного цельноповоротного переднего горизонтального оперения, установленные на наплывах крылах, служат для повышения несущих свойств планера и улучшения характеристик самолета на больших углах атаки.

Самолет спроектирован по концепции "электронной устойчивости" и не имеет традиционной механической проводки управления - вместо нее используется электродистанционная система управления (СДУ). Шасси самолета трехопорное, убирающееся, с одним колесом на каждой основной опоре и двухколесной управляемой передней опорой.

В головной части фюзеляжа цельнометаллической полумонококовой конструкции, начинающейся радиопрозрачным осесимметричным обтекателем антенны бортовой радиолокационной станции, находится носовой отсек оборудования, в котором размещены блоки радиолокационного прицельного комплекса (РЛПК) и оптико-электронной прицельной системы (ОЭПС), кабина летчика, подкабинные и закабинный отсеки оборудования, ниша уборки передней опоры шасси с одной створкой.

Кабина летчика герметизирована и имеет двухсекционный фонарь, состоящий из неподвижного козырька и открывающейся вверх-назад сбрасываемой части (створки) с большой площадью остекления, что обеспечивает хороший обзор во все стороны. Рабочее место летчика оборудовано катапультируемым креслом К-36ДМ 2-й серии, установленным с углом наклона спинки 30 град. Перед фонарем кабины со смещением вправо от оси самолета установлен визир оптико-локационной станции, а по бортам фюзеляжа в задней части кабины - аварийные (дублирующие) ПВД. В предкабинном отсеке слева размещена выпускаемая штанга системы дозаправки топливом в полете.

В подкабинных отсеках (центральном и двух боковых) размещены блоки радиоэлектронного оборудования. Головную часть фюзеляжа завершает закабинный отсек, в котором на типовых амортизированных стеллажах и этажерках размещен основной объем радиоэлектронного оборудования, а также патронный ящик с боекомплектом пушки.

В закабинном отсеке головной части фюзеляжа расположена ниша передней опоры шасси, убираемой вперед; амортизационная стойка с колесом и другими элементами конструкции передней опоры укладываются в убранном положении между стеллажами радиоэлектронного оборудования.

Для защиты радиоэлектронного оборудования закабинного отсека при выпущенной передней опоре шасси от набегающего воздушного потока при взлете и посадке установлены защитные кожухи; в процессе обслуживания радиоэлектронного оборудования эти кожухи снимаются, и объем, занимаемый нишей передней опоры шасси, превращается в эксплуатационный отсек, позволяющий производить осмотр, проверку и замену стеллажей-этажерок и отдельных блоков оборудования.

К стенкам закабинного отсека примыкают правый и левый наплывы крыла (були). В правом наплыве расположена встроенная скорострельная пушка калибра 30 мм с системой подачи боезапаса, выброса гильз и сбора звеньев; патронный ящик с боезапасом установлен поперек закабинного отсека и занимает часть наплыва и закабинного отсека у замыкающего головную часть фюзеляжа шпангоута позади передней опоры шасси. В правом наплыве выполнены специальные щели и жалюзи для охлаждения пушки, а для защиты обшивки от раскаленных газов при стрельбе в районе среза ствола установлен экран из жаропрочной стали. В левом наплыве крыла располагаются агрегаты самолетных систем и блоки радиоэлектронного оборудования. На наплывах крыла установлены консоли цельноповоротного переднего горизонтального оперения.

Головная часть фюзеляжа по конструкции представляет собой цельнометаллический полумонокок с поверхностью интегральной формы, с технологическим стыком по замыкающему шпангоуту. Силовая схема головной части фюзеляжа образована поперечным набором (шпангоутами) и работающей обшивкой, подкрепленной продольным набором - стрингерами и лонжеронами.

Средняя часть фюзеляжа компоновочно делится на следующие технологические агрегаты-отсеки:

  • передний топливный бак-отсек, расположенный по оси симметрии самолета между головной частью фюзеляжа и центропланом; конструкция топливного бака состоит из верхней и нижней панелей, торцевых и боковых стенок и шпангоутов; на нижней поверхности бака-отсека установлены узлы стыковки с воздухозаборниками и узлы крепления пилона для подвески оружия, на верхней поверхности - узлы установки тормозного щитка и гидроцилиндра управления его выпуском и уборкой;

  • центроплан (основной несущий агрегат самолета), выполненный в виде топливного бака-отсека с тремя поперечными стенками и рядом нервюр; на торцевых нервюрах имеются гребенки для стыка с консолями крыла; на нижней поверхности центроплана расположены узлы крепления основных опор шасси, мотогондол двигателей, пилонов подвески оружия; верхняя и нижняя поверхности центроплана выполнены в виде панелей (верхняя панель - клепаная из алюминиевых сплавов, нижняя - сварная из листов и набора профилей из титанового сплава);

  • гаргрот, представляющий собой силовой агрегат, предназначенный для размещения коммуникаций и установки оборудования; гаргрот расположен над передним баком-отсеком и центропланом и в сечении разделен на три части - центральную и две боковые; часть гаргрота над передним топливным баком-отсеком занята тормозным щитком и гидроцилиндром его уборки-выпуска; для защиты коммуникаций, проходящих в гаргроте под тормозным щитком, от набегающего потока воздуха при выпущенном тормозном щитке под ним установлены защитные кожухи;

  • передний отсек центроплана (правый и левый), расположенный по внешним сторонам переднего топливного бака-отсека и состоящий из носков центроплана и ниш колес основных опор шасси.

На верхней поверхности СЧФ установлен отклоняемый с помощью гидропривода безмоментный тормозной щиток большой (2.6 м2) площади. Угол отклонения щитка (вверх) 54 град. Выпуск тормозного щитка применяется для уменьшения скорости в процессе захода на посадку и при боевом маневрировании на приборных скоростях до 1000 км/ч.

Хвостовая части фюзеляжа компоновочно делится на следующие технологические агрегаты-отсеки:

  • две силовые гондолы двигателей, компоновочно разделенные на две части (средние части мотогондол и мотоотсеки);
  • хвостовые балки, прилегающие к внешним бортам мотогондол и являющиеся продолжением обтекателей основных опор шасси, служащие платформой для установки оперения самолета;
  • центральную балку фюзеляжа, включающую в себя центральный отсек оборудования, задний топливный бак-отсек, законцовку центральной балки с контейнером тормозных парашютов и боковые ласты.

В средних частях гондол двигателей, расположенных под центропланом, находятся воздушные каналы двигателей; на силовом шпангоуте каждой средней части установлен замок выпущенного положения основных опор шасси, на нижней поверхности находятся узлы крепления пилона подвески оружия; в верхних внешних углах расположены агрегаты и коммуникации самолетных систем.

К силовому шпангоуту, замыкающему мотоотсек, пристыковывается съемный кок. Двигатель, установленный в мотоотсеке, снимается с самолета при помощи специальной тележки движением назад-вниз; для обеспечения замены двигателя хвостовой кок выполнен съемным, а последние два силовых шпангоута мотоотсека, в том числе замыкающий, - разомкнутыми. При демонтаже двигателей выносные коробки агрегатов остаются на самолете, что сокращает время замены двигателей. Эксплуатационные люки для обеспечения доступа к выносным коробкам самолетных агрегатов и основным агрегатам двигателей расположены в верхней части мотоотсеков.

Мотогондолы имеют полумонококовую схему с работающей обшивкой, подкрепленной поперечным набором (шпангоутами) и продольным набором (стрингерами).

Задняя часть хвостовых балок (левой и правой) выполнена силовой, на ее верхней поверхности оборудованы узлы крепления вертикального оперения и установлены бустеры стабилизатора, на нижней поверхности - узлы крепления подбалочных гребней, а на торцах - узлы подвески и привода горизонтального оперения. В левой и правой балках перед их силовой частью размещены отсеки самолетного оборудования. В центральном отсеке центральной хвостовой балки расположены агрегаты самолетного оборудования и систем силовой установки.

Центральная балка имеет две торцевые и три промежуточные силовые стенки, соединяющие между собой силовые шпангоуты разнесенных гондол двигателей; на нижней поверхности центральной балки установлены узлы крепления пилона подвески вооружения. В хвостовой части центральной балки расположен отсек радиолокационной станции заднего обзора, снабженный радиопрозрачным обтекателем. В кормовом ласте размещены устройства выброса пассивных помех.

Регулируемые воздухозаборники двигателей прямоугольного сечения размещены под наплывом крыла и оснащены выпускаемой сеткой, предотвращающей попадание в двигатели посторонних предметов на взлетно-посадочных режимах. Расположение поверхности торможения воздухозаборника - горизонтальное, клин торможения отодвинут от поверхности несущего корпуса, а между крылом и клином образованы щели для слива пограничного слоя.

Механизация воздухозаборников - подвижные панели регулируемого клина и жалюзи подпитки на нижней поверхности. Регулируемый трехступенчатый клин воздухозаборника состоит из связанных между собой передней и задней подвижных панелей. Передняя панель представляет собой вторую и третью ступени клина торможения воздухозаборника, задняя подвижная панель образует собой подвижную верхнюю стенку загорлового диффузора воздушного канала. Защитная сетка в убранном положении находится на нижней поверхности канала воздухозаборника. Выпуск сетки осуществляется против потока, ось вращения расположена за горлом в диффузорной части канала.

Жалюзи подпитки расположены с внешней стороны нижней поверхности воздухозаборника в зоне размещения защитной сетки. Жалюзи выполнены "плавающими", т.е. открывающимися и закрывающимися под действием перепада давления. Они могут открываться как при убранной сетке, так и при выпущенной. Оптимальное торможение сверхзвукового потока в диффузоре воздухозаборника обеспечивается установкой его регулируемых элементов в расчетное положение автоматической системой регулирования воздухозаборника типа АРВ-40А. На боковой поверхности воздухозаборников установлены антенны станции предупреждения об облучении.

Крыло самолета свободнонесущее. Отъемные части (консоли) крыла имеют угол стреловидности по передней кромке 42 град. Удлинение крыла 3.5, сужение - 3.4. Механизация представлена отклоняемыми флаперонами площадью 4.9 м2, выполняющими функции закрылков и элеронов, и двухсекционными поворотными носками площадью 4.6 м2. Углы отклонения флаперонов +35...-20 град., носков - 30 град. Выпуск флаперонов и отклонение носков производится на взлетно-посадочных режимах, а также при маневрировании с приборными скоростями до 860 км/ч.

Конструктивно каждая консоль крыла состоит из силового кессона, носовой и хвостовой частей, механизации и законцовки. Силовой кессон состоит из трех стенок, верхней и нижней панелей и нервюр. Часть кессона выполнена герметичной и образует топливный бак-отсек. Верхняя и нижняя панели кессона сборные. Носовая часть консоли расположена между передним лонжероном и кессоном и предназначена для размещения коммуникаций и агрегатов управления поворотным носком. Хвостовая часть между кессоном и задней стенкой служит для размещения коммуникаций и агрегатов управления флапероном.

На усиленных нервюрах каждой консоли имеются узлы установки трех пилонов для подвески вооружения. На торцах законцовки крыла установлена гребенка для крепления еще одного пускового устройства для управляемых ракет класса "воздух-воздух" ближнего боя. Вместо последнего на торцы крыла могут устанавливаться контейнеры с аппаратурой РЭП. Двухсекционный поворотный носок навешен на консоль на петлевых опорах при помощи шомполов. Конструктивно носок состоит из обшивки и силового набора, состоящего из лонжерона и диафрагм. Односекционный поворотный флаперон навешивается на консоль на кронштейнах хвостовой части крыла и управляется гидроцилиндрами.

Бортовое радиоэлектронное оборудование самолета Су-35 включает:

  • систему управления вооружением
  • пилотажно-навигационный комплекс
  • комплекс средств связи
  • аппаратуру бортового комплекса обороны
  • системы контроля и регистрации

Система управления вооружением (СУВ) обеспечивает применение управляемых ракет "воздух-воздух" в дальнем ракетном и ближнем воздушном бою, захват и сопровождение цели из обзорных режимов РЛС и ОЛС в дальнем ракетном бою, захват и сопровождение визуально видимой цели в ближнем бою, определение госпринадлежности обнаруженной цели, а также применение управляемых и неуправляемых средств поражения класса "воздух-поверхность". Система управления вооружением включает в себя радиолокационный прицельный комплекс (РЛПК) и оптико-электронный прицельно-навигационный комплекс (ОЭПрНК).

В состав РЛПК входит импульсно-доплеровская радиолокационная станция, обеспечивающая обнаружение и сопровождение воздушных целей в свободном пространстве и на фоне земли в передней и задней полусферах, а также картографирование местности и обнаружение наземных целей. Радиолокатор может одновременно сопровождать на проходе большое количество воздушных целей и обеспечивать перехват нескольких из них, представляющих наибольшую угрозу. РЛС имеет щелевую антенну (в дальнейшем предполагается использование модификации РЛС с фазированной антенной решеткой). Для обеспечения кругового обзора воздушного пространства и применения управляемых ракет в заднюю полусферу в состав БРЭО самолета дополнительно включена небольшая РЛС заднего обзора, установленная в центральной хвостовой балке фюзеляжа. Определение государственной принадлежности обнаруженных целей осуществляется с помощью запросчика госопознавания, входящего в состав РЛПК. Работой радиолокационного прицельного комплекса управляет бортовой цифровой вычислительный комплекс.

В состав ОЭПрНК входят пилотажно-навигационный комплекс (рассмотрен отдельно), оптико-локационная станция (ОЛС), нашлемная система целеуказания (НСЦ), система управления оружием (СУО), система отображения информации (СОИ) и бортовая цифровая вычислительная система. Прицельная часть ОЭПрНК выполняет те же функции, что и РЛПК, но только в простых метеоусловиях и отличается большей точностью и лучшей помехозащищенностью. Оптико-локационная станция представляет собой комбинацию теплопеленгатора и лазерного дальномера. Теплопеленгатор обеспечивает обнаружение цели по тепловому излучению и ее угловое сопровождение, лазерный дальномер - измерение дальности до цели. Датчик ОЛС размещается в сферическом обтекателе перед фонарем кабины летчика.

Нашлемная система целеуказания позволяет производить целеуказание головкам самонаведения ракет и сканирующему устройству ОЛС путем поворота головы летчика в сторону той части пространства, где ожидается нахождение цели. Система управления оружием осуществляет в автоматическом режиме процессы пуска авиационных средств поражения с заданными интервалами и в заданной последовательности после нажатия летчиком боевой кнопки. Для применения некоторых видов управляемого вооружения класса "воздух-поверхность" самолет дополнительно комплектуется сменными контейнерами СУО. Система отображения информации обеспечивает индикацию необходимой пилотажно-навигационной и прицельной информации на индикаторе на лобовом стекле и многофункциональных индикаторах на электронно-лучевых трубках (или жидкокристаллических дисплеях). Работой ОЭПрНК управляет бортовая цифровая вычислительная система.

Наведение самолета на цель с наземного или воздушного командного пункта осуществляется посредством радиолинии бортовой аппаратуры приборного наведения.

Пилотажно-навигационный комплекс (ПНК) предназначен для решения задач навигации и пилотирования самолета на всех этапах полета в простых и сложных метеоусловиях, в любое время года и суток, над сушей и над морем в любых географических условиях и состоит из двух подсистем: пилотажной и навигационной. Пилотажное оборудование включает информационный комплекс высотно-скоростных параметров, систему воздушных сигналов, радиовысотомер, систему автоматического управления самолетом (САУ) и систему предотвращения критических режимов.

В состав навигационного оборудования входят инерциальная навигационная система (ИНС), доплеровский измеритель скорости и сноса (ДИСС), автоматический радиокомпас (АРК), радиотехническая система дальней (спутниковой) навигации (РСДН), радиотехническая система ближней навигации (РСБН), аппаратура определения взаимных координат, маркерный радиоприемник (МРП) и другое оборудование.

ИНС выдает в ПНК параметры крена, тангажа, курса и дальности и способна работать как автономном режиме, так и в режиме радиокоррекции. ДИСС служит для определения путевой скорости и угла сноса самолета. АРК предназначен для самолетовождения по специальным приводным радиостанциям (радиомаякам) за счет измерения курсового угла радиостанции (угла в горизонтальной плоскости между продольной осью самолета и направлением на пеленгуемую радиостанцию). РСДН используется для обеспечения дальней навигации по маршруту в рамках глобальной системы спутниковой навигации. РСБН обеспечивает выполнение полета по заданному маршруту и возврат на запрограммированый аэродром, оборудованный радиотехническими средствами посадки, в ручном, автоматическом и директорном режимах пилотирования, выполнение предпосадочного маневра с выходом в зону действия радиомаяков, заход на посадку до высоты 50 м в автоматическом режиме и повторный заход на посадку.

Бортовая аппаратура РСБН получает сигналы от наземных радиотехнических средств навигации. Прием сигналов осуществляется с помощью бортовой антенно-фидерной системы "Поток", антенны которой размещены в носовой и хвостовой частях самолетах. МРП предназначен для сигнализации летчику момента пролета над маркерными радиомаяками - дальним и ближним приводами аэродрома посадки.

В состав оборудования самолета входят также самолетный ответчик и ответчик системы государственного опознавания. Самолетный ответчик предназначен для совместной работы с наземными РЛС управления воздушным движением и наведения. Он излучает сигналы индивидуального опознавания самолета, а также передает некоторые параметры его полета (например, высоту), обеспечивая хорошую "видимость" истребителя наземными средствами навигации и тем самым увеличивая дальность и надежность его сопровождения в процессе боевых действий и при наличии помех. Ответчик системы государственного опознавания предназначен для выдачи ответа о собственной государственной принадлежности самолета на запросы, посылаемые самолетными, наземными и корабельными системами госопознавания.

На экспортных модификациях самолетов состав навигационного оборудования может изменяться в соответствии с требованиями заказчика.

Комплекс средств связи предназначен для ведения устойчивой двусторонней радиотелефонной связи, а также засекреченной радиотелефонной и телекодовой связи экипажа с командно-диспетчерским пунктом и между самолетами в воздухе. На самолете установлены две УКВ-радиостанции, КВ-радиостанция, аппаратура кодированной радиотелефонной и телекодовой связи, аппаратура внутренней связи (самолетное переговорное устройство) и аппаратура записи переговоров.

Аппаратура бортового комплекса обороны предназначена для регистрации облучения самолета радиолокационными станциями противника и предупреждения об этом экипажа, обнаружения пуска ракет, постановки пассивных и активных помех в радиолокационном и инфракрасном диапазонах. На самолете установлены станция радиотехнической разведки, теплопеленгатор, устройство выброса пассивных помех - ложных тепловых целей и дипольных отражателей, станция активных радиолокационных помех. Управляет бортовым комплексом обороны бортовой цифровой вычислитель.

Вооружение самолета подразделяется на стрелково-пушечное, управляемое ракетное класса "воздух-воздух", управляемое ракетное класса "воздух-поверхность", неуправляемое ракетное и бомбардировочное. Стрелково-пушечное вооружение представлено встроенной автоматической скорострельной одноствольной пушкой калибра 30 мм типа ГШ-301, установленной в наплыве правой половины крыла, с боекомплектом 150 патронов. Ракетное и бомбардировочное вооружение размещается на авиационных пусковых устройствах (АПУ), авиационных катапультных устройствах (АКУ) и балочных держателях (БД), подвешиваемых на 12 точках: 6 - под консолями крыла, 2 - под законцовками крыла, 2 - под гондолами двигателей и 2 - под центропланом между мотогондолами (по схеме "тандем").

На самолете может быть подвешено до 8 управляемых ракет "воздух-воздух" средней дальности типа Р-27 с полуактивными радиолокационными (Р-27Р, Р-27ЭР) или тепловыми (Р-27Т, Р-27ЭТ) головками самонаведения, до 10 ракет средней дальности РВВ-АЕ с активными радиолокационными головками самонаведения и до 6 ракет ближнего маневренного боя Р-73 с тепловыми головками самонаведения. Типовой вариант вооружения самолета при решении задач "воздух-воздух" состоит из 8 ракет Р-27Э (или РВВ-АЕ) и 4 ракет Р-73.

В состав управляемого вооружения класса "воздух-поверхность" входят 6 ракет общего назначения Х-29Т с телевизионными головками самонаведения, 6 ракет Х-29Л или С-25ЛД с полуактивными лазерными головками самонаведения, 6 корректируемых бомб КАБ-500Кр с телевизионно-корреляционными головками самонаведения, 2 ракеты средней дальности Х-59М с телевизионно-командной системой наведения, 6 противокорабельных ракет Х-31А с активными радиолокационными головками самонаведения и 6 противорадиолокационных ракет Х-31П с пассивными радиолокационными головками самонаведения; для применения ракет Х-29Л, С-25ЛД и Х-59М самолет должен оснащаться контейнером системы управления оружием.

Максимальная масса неуправляемого вооружения класса "воздух-поверхность" составляет 8000 кг. В его состав могут входить 16 бомб ФАБ-500М54 или 14 бомб ФАБ-500М62 или 14 зажигательных баков ЗБ-500 или 34 бомбы ФАБ-250М54 (на однозамковых и многозамковых балочных держателях), 48 бомб ОФАБ-100-120 (на многозамковых балочных держателях), 8 контейнеров КМГУ, 120 неуправляемых ракет С-8 (в 6-ти блоках Б-8М1), 30 ракет С-13 (в 6-ти блоках УБ-13), 6 ракет С-25 (в пусковых устройствах О-25).





 ЛТХ:
Модификация   Су-35
Размер крыла, м   14.70
Длина самолета, м   22.18
Высота самолета, м   6.35
Площадь крыла, м2   62.00
Масса
  пустого самолета   18400
  нормальная взлетная   25700
  максимальная взлетная   34000
Тип двигателя   2 ТРДДФ АЛ-31ФМ.
Максимальная тяга, кгс   2 х 12800
Максимальная скорость, км/ч:
  у земли   1400
  на большой высоте   2440
Практический потолок, м   18000
Практическая дальность, км:
  без ПТБ   4000
  с дозаправкой в полете   6500
Макс. эксплуатационная перегрузка   10,0
Экипаж, чел   1
Вооружение:

  30-мм пушка ГШ-301 (150 патронов).
 Боевая нагрузка - 8000 кг на 12 узлах подвески:
 Возможна подвеска 8 УРВВ - Р-27РЭ, Р-27ТЭ, Р-77), а также малой дальности и ближнего боя (Р-73, Р-73М, Р-60М)
 и 6 УРВП С-25ЛД, Х-29Л и Т, Х-59М, Х-31А и П,  а так же бомб - КАБ-500Кр, ФАБ-500, -250, ОФАБ-100 и  НАР С-8, С-13, С-25


 Доп. информация :


 Фотографии:

 Су-27М (Т-10М-1)         (c) Christian Waser
 Су-27М (Т-10М-3)
 Су-27М (Т-10М-3)    (c) Paul Nann
 Су-27М (Т-10М-3)    (c) Jukka Huppunen
 Су-35 (Т-10М-9)
 Су-35 (Т-10М-9)      (c) Paul Dopson - AirTeamImages
 Су-35 (Т-10М-9)
 Су-35 (Т-10М-9)
 Су-35 (Т-10М-9)
 Су-35 (Т-10М-10)        (c) Алексей Михеев
 Серийный Су-35 на выставке  (c) Дмитрий Авдеев
 Кабина пилота Су-35

 Схемы:

 Схема вариантов вооружения      (c) Алексей Михеев

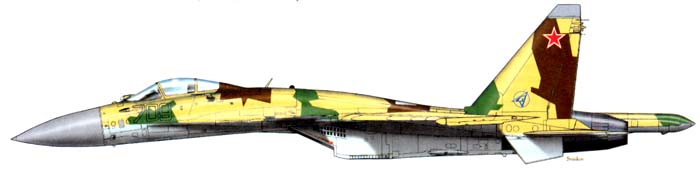

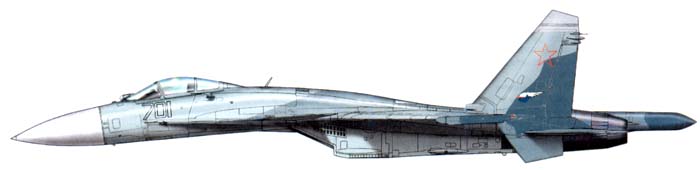

 Варианты окраски:

 Су-27М (Т-10М-1)
 Су-27М (Т-10М-6)
 Су-27М (Т-10М-3)
 Су-35 (Т-10М-9)
 Су-35 (Т-10М-10)
 Серийный Су-35







Список источников:

Полигон. Ефим Гордон. Новое поколение "двадцать седьмых"
Крылья России. "Су-27 и его модификации"
Андрей Фомин.  Су-27: История истребителя
Авиация и Время. Вадим Калабанов, Сергей Мороз, Игорь Приходченко. Догнать и перегнать
Вестник авиации и космонавтики. Многоцелевые истребители Су-35 и Су-37
Виктор Шунков. Современная военная авиатехника
Крылья Родины. Су - триплан
Роман Астахов. Русская Сила. Многофункциональный истребитель Су-35
Фотоработы Алексея Михеева


Уголок неба. 2009
