   МиГ-9

Разработчик: ОКБ Микояна, Гуревича
Страна: СССР
Первый полет: 1946
Тип: Многоцелевой истребитель
  ЛТХ     Доп. информация



Разработку турбореактивных двигателей (ТРД) в СССР начали практически одновременно с подобными работами за рубежом. Английский конструктор Фрэнк Уиттл приступил к реализации своего проекта в 1936 г., а А.М.Люлька предложил проект первого отечественного ТРД в 1937 г. Уже к маю 1941 г. люльковский двигатель РД-1 с проектной тягой 530 кг был готов в металле на 70%, на стенде работали камера сгорания и турбина, а в опытном производстве изготавливали компрессор. Однако с началом Великой Отечественной войны работы над РД-1 пришлось свернуть. Перед эвакуацией из осажденного Ленинграда техническую документацию, а также готовые детали и агрегаты двигателя закопали на территории Кировского завода. В эвакуации же А.М.Люлька переключили на танковые моторы.

В дальнейшем работы по созданию реактивных двигателей продвигались с большим трудом, так как конструкторские бюро и институты, занятые этими работами, были разбросаны по разным ведомствам. А Наркоматам, в чьем ведении находились те или иные КБ и НИИ, не хотелось отдавать их авиационной промышленности. Руководство НКАП несколько раз предпринимало попытки возглавить работы по созданию реактивной техники, но безуспешно. Поэтому многие конструкторские коллективы, создававшие реактивные двигатели, испытывали множество проблем, а сроки окончания работ сильно затягивались. Такое положение дел и предопределило отставание СССР в области реактивной авиации.

Серьезно заняться реактивной техникой в Советском Союзе решили только в 1944 г., когда начали поступать разведданные об интенсивных разработках реактивной техники в Германии, Англии и Америке. В связи с этим 18 февраля 1944 г. в своем Постановлении ╧5201 Государственный Комитет Обороны (ГКО) указал на нетерпимое положение с развитием реактивной техники в стране. Решение этой задачи было теперь целиком возложено на НКАП. Этим Постановлением был ликвидирован не справившийся со своими задачами Государственный институт реактивной техники (ГИРТ) при СНК СССР, а А.И.Шахурину и А.С.Яковлеву поручалось собрать все квалифицированные кадры и организовать Научно-исследовательский институт реактивной авиации (НИИ-1), считая его основной задачей создание реактивных двигателей. При этом уже в 1944 г. предписывалось начать полеты на отечественных реактивных самолетах. Одновременно было дано указание о начале проектирования и постройки реактивных истребителей конструкторским бюро А.С. Яковлева, С.А.Лавочкина, А.И.Микояна и П.О.Сухого. В связи с этим к 15 марта 1944 г. в ГКО требовалось представить конкретные предложения о строительстве реактивных двигателей и самолетов.

На основании последовавшего 28 февраля 1944 г. приказа НКАП ╧149 на базе ГИРТ и завода ╧293 организовали НИИ-1 НКАП. Таким образом, в структуре НКАП стало два основных центра, которым было поручено заниматься проблемами реактивного дви-гателестроения НИИ-1 и ЦИАМ. Возглавивший в НИИ-1 отдел турбореактивных двигателей А.М.Люлька перевез из Ленинграда чертежи и детали РД-1 и после трехлетнего перерыва продолжил работы по созданию отечественного ТРД.

22 мая 1944 г. ГКО своим Постановлением ╧5946 утвердил представленные НКАП предложения. В соответствии с этим, а также последовавшим 30 мая приказом НКАП ╧371 всем главным конструкторам, занимающимся созданием истребителей, были официально выданы задания на разработку реактивных самолетов. Правда, из-за неясности, какое из направлений в реактивном двигателестроении наиболее перспективно, конструкторам поручили разработку самолетов, охватив все типы существовавших на то время реактивных силовых установок - ЖРД, ВРДК и ТРД.

Создание экспериментального истребителя с турбореактивным двигателем конструкции А.М.Люлька было поручено только ОКБ С.А.Лавочкина. Однако первый отечественный ТРД с более высокими, чем у РД-1, характеристиками начал проходить стендовые испытания в 1945 г, показав тягу в 1250 кг. И только в 1947 г. двигатель под обозначением ТР-1 прошел государственные испытания, а его тяга достигла значения 1360 кг. Таким образом, от возобновления работ до завершения испытаний прошло еще около трех лет.

В связи с этим, из-за отсутствия в нашей стране готового ТРД, практически единственным реальным результатом начатых в 1944 г. работ стало появление истребителей И-250 ("Н") ОКБ А.И.Микояна и И-107 (Су-5) ОКБ П.О.Сухого с разработанной в ЦИАМ мотокомпрессорной силовой установкой Э-30-20 (ВК-107А плюс ВРДК), взлетевших в апреле 1945 г. Истребитель И-250, показавший лучшие летные данные, в дальнейшем выпускали небольшой опытной серией на заводе ╧381. Однако применение подобной силовой установки могло быть лишь временной мерой, и не вызывало сомнений то, что будущее за самолетами с ТРД.

Положение с турбореактивными двигателями в СССР изменилось в лучшую сторону лишь в самом конце Великой Отечественной войны с поступлением трофейных германских ТРД Jumo-004B и BMW-003 с тягой 900 и 800 кг соответственно. Так как создание отечественного ТР-1 конструкции А.М.Люлька затягивалось, в планах работ практически всех самолетных ОКБ появились задания на разработку истребителей и бомбардировщиков с трофейными реактивными двигателями. Их использование позволило отечественной авиационной промышленности совершить качественный скачок в развитии реактивной авиации. В кратчайшие сроки Jumo-004B и BMW-003 были запущены в серию под обозначениями РД-10 и РД-20.

В июне 1945 г. коллектив ОКБ-155 приступил к разработке одноместного истребителя с двумя реактивными двигателями BMW-003, который получил наименование И-300 и заводской шифр "Ф". В соответствии с утвержденным графиком проектирования и постройки, выкатка первого экземпляра на аэродром была запланирована на 15 октября 1945 г. В отличие от истребителя И-260, проект которого в ОКБ прорабатывали с мая, у И-300 двигатели разместили не на консолях крыла, а в фюзеляже. Такая компоновка силовой установки была признана наиболее перспективной, и поэтому работы над И-260 были свернуты, а все силы ОКБ сосредоточены на И-300. Ведущим инженером по теме был назначен А.Г.Брунов, ведущим инженером по летным испытаниям - А.Т.Карев. В конце осени был утвержден рабочий проект новой машины и началась постройка макета, а в опытном производстве изготовление агрегатов и узлов.

Постановлением СНК СССР ╧472-191 от 26 февраля 1946 г. и приказом НКАП ╧157 от 27 марта 1946 г. коллективу ОКБ-155 было официально выдано задание на разработку истребителя И-300. Самолет предписывалось построить в трех экземплярах с предъявлением первого на летные испытания 15 марта 1946 г. В соответствии с утвержденным заданием новый истребитель должен был иметь максимальную скорость 900 км/ч у земли и 910 км/ч на высоте 5000 м, а время подъема на эту высоту - 4 мин. Практический потолок был определен в 13000 м, а максимальная дальность полета в 820 км. Пушечное вооружение должно было включать одну пушку калибра 57 мм или 37 мм и две пушки калибром 23 мм.

Первый опытный экземпляр истребителя И-300 (Ф-1) был закончен в производстве и передан на заводские летные испытания в конце декабря 1945 г. В течение четырех месяцев проводились наземные испытания самолета и отработка его силовой установки как на ЛЭС завода ╧155, так и в ЛИИ НКАП. За это время отработали систему запуска, доработали защитные экраны, предохранявшие хвостовую часть фюзеляжа от воздействия газовой струи двигателей, а также провели усиление хвостовой части фюзеляжа в связи с тем, что при статических испытаниях хвостовой отсек выдержал нагрузку всего около 40%.

В ЛИИ машину перевезли 23 марта 1946 г. на собственном шасси с отстыкованными консолями крыла и снятым оперением. Ввиду больших снежных заносов самолет с большими трудностями удалось доставить к месту назначения в целости и сохранности. Проведение летных испытаний первого экземпляра И-300 было поручено летчику-испытателю А.Н.Гринчику, который с первого дня поступления самолета в ЛИИ внимательно изучал его материальную часть и подробно знакомился со всеми выявленными на нем дефектами и способами их устранения. Опробование и гонку двигателей, как правило, он старался проводить сам. Также во время сборки и отладки машины было проведено ознакомление с самолетом специалистов ЛИИ (руководство, начальники отделов, лабораторий и другие).

Помимо летчика-испытателя А.Н. Гринчика и ведущего инженера А.Т. Карева в заводских испытаниях И-300 принимали участие инженер-механик В.В.Пименов, контрольный мастер И.М.Порывалов, механики В.Г.Королев, П.П.Каленский и В.П.Милюков, авиатехник Г.И.Букштынов, мотористы Ф.С.Фирсов, И.Н.Ананьев, Н.М.Оськин и И.Д.Объедков.

12 апреля 1946 г. А.Н.Гринчик выполнил на самолете гонку двигателей и рулежку на площадке перед ангаром, а 15 апреля - рулежку с подлетом. После устранения выявленных при этом дефектов 19 апреля был произведен подлет на высоту до четырех метров при встречном ветре 8 м/с. При этом длина разбега до подлета составила 400-450 метров. Длина подлета с закрылками, выпущенными на 15╟, -300 метров, с закрылками, выпущенными на 55", - 400 метров. Пробег по окончании подлета - 600 метров.

Вскоре начали подготовку машины к первому полету. Центровку для этого установили 25,8% САХ, посадочную 23,5% САХ. В первый и второй фюзеляжные баки и в расходный бак керосин залили полностью, а в крыльевые баки - 134 кг. Вместо 57-мм пушки Н-57 (100П), размещенной в центральной перегородке воздухозаборника, установили болванку. Две 23-мм пушки НС-23 (115П), находящиеся внизу носовой части фюзеляжа, оставили на месте. Боезапас не загружали, а в патронном ящике для пушки Н-57 разместили 30 кг груза. Вечером 23 апреля было получено разрешение на первый вылет.

Утром 24 апреля 1946 г. первый экземпляр истребителя И-300 вывели на аэродром, и в 11.12. А.Н.Гринчик произвел взлет (в этот же день в 13.56. на истребителе Як-15 совершил первый 5-ти минутный полет летчик-испытатель М.И.Иванов). Полет, продолжавшийся 6 мин, прошел успешно. Также без существенных замечаний были выполнены второй (7 мая) и третий (11 мая) полеты. Все механизмы работали нормально, и замечаний у летчика по материальной части не было.

Во время третьего полета А.Н.Гринчик доводил самолет до минимальной скорости 230-240 км/ч. На скорости 240 км/ч, при оборотах 6500 об/мин, появлялся зуд от двигателей. На высоте 2000 м в диапазоне скоростей от 240 до 550 км/ч была проверена продольная устойчивость машины На скорости 550 км/ч устойчивость была большая, на 240 км/ч несколько меньше. Поперечная устойчивость определена как хорошая, путевая - недостаточная. Эффективность руля высоты была высокая, правда, при изменении режима полета (увеличении и уменьшении скорости, изменении режима работы двигателей, уборке и выпуске шасси) часто приходилось пользоваться триммером, при этом он тоже работал эффективно. В полете самолет немного валило вправо. Эффективность элеронов на скоростях полета 300-400 км/ч также была высокая, усилия нормальные. При изменении скоростей полета самолета также приходилось часто пользоваться триммером руля направления.

В первых числах мая сборочный цех покинул второй опытный экземпляр И-300 (Ф-2). 11 мая машину отправили в ЦАГИ для продувки в натурной аэродинамической трубе Т-101. Правда, при проведении подготовительных работ до постановки самолета в трубу и во время трубных испытаний на нем трижды пришлось менять один из двигателей по причине недодачи требуемых оборотов и ряда других дефектов.

Между тем летные испытания И-300 (Ф-1) продолжались. В полете 13 мая начались проблемы и с его силовой установкой. Высоту 5000 м (с учетом разбега) самолет на номинальных оборотах двигателя достиг примерно за 5 мин. Однако при взлете и на наборе высоты оба двигателя полностью не додавали обороты. Кроме того, левый на работал не ровно. При полете на высоте 5000 м (с небольшим снижением) на скорости 550-560 км/ч, на номинальных оборотах двигателя, самолет затрясло, при этом ощущалось биение на ручке пилота и на педалях ножного управления. При дальнейшем увеличении скорости тряска прекратилась, но оставалось рыскание самолета до скорости 610-620 км/ч. С убранным газом на скорости до 610 км/ч биения не наблюдалось.

В дальнейшем тряска и зуд стали сопровождать практически все полеты первой машины. При этом они возникали и появлялись на разных режимах. Также самолет периодически валило в разные стороны. Так 16 мая, начиная со взлета, выполняемого на номинальном режиме работы двигателей, сильная тряска была все время, что ощущалось на ручке пилота. При уборке газа правого двигателя она прекратилась. Самолет в полете валило влево. По окончании полета произвели усиление правой стороны жароупорного экрана, который ослаб в воздухе, и устранили другие обнаруженные на самолете дефекты. В этот же день прибывшая в ЛИИ группа генералов ВВС ознакомилась с материальной частью нового истребителя ОКБ-155.

В полете 17 мая скорость более 450 км/ч летчик не превышал. Сильная тряска, сопровождавшая машину в предыдущем полете, отсутствовала, но небольшая все же была. После полета испытатели решили проверить работу двигателей на земле. Последние работали нормально, однако тряска на самолете при их работе заметно увеличилась. В связи с этим с машины сняли нижний капот и произвели натяжку тендеров подвески двигателей. В очередном полете, состоявшемся на следующий день, незначительная тряска появилась на высоте около 4000 м на скорости 500 км/ч, при номинальном режиме работы двигателей. Второй раз тряска возникла после уборки газа. На высоте 3000 м при планировании скорость полета была доведена до 690 км/ч, при этом зуд прекратился. По результатам полета испытатели пришли к мнению, что на машину нужно установить усиленный экран и эластичное крепление подвески двигателей.

Стоит отметить, что в период проведения летных испытаний самолета И-300 доставку рабочих и специалистов из Москвы на аэродром ЛИИ и обратно осуществляли автомашиной "Бетфорд". Однако с 20 мая 1946 г., в целях уменьшения потерь рабочего времени за счет ежедневной доставки, бригаду испытателей перевели на казарменное положение. Для этого всех разместили на временное жительство в двух железнодорожных пассажирских вагонах, которые специально были для этого выделены и поставлены на аэродромной ветке ЛИИ. В этот же день А.Н.Гринчик произвел девятый полет. При наборе высоты на скорости 450 км/ч машину начинало трясти раз пять. На высоте 3000 м тряска пропала, а с высоты 3500 м началась опять. После полета на самолете вновь подтянули подвеску двигателей, сняли жароупорный экран для усиления и проверки, а также изменили установку стабилизатора с 0╟ на угол +0,5╟. На следующий день на машину установили доработанный экран, на котором помимо усиления увеличили количество выходных жабр на задней его части для улучшения протока охлаждающего воздуха.

22 мая в полете на скороподъемность тряска была меньше, чем в предыдущем полете, при этом она временами затихала. Но на высоте 5000 м при выходе на площадку после того, как летчик заработал элеронами, стало дергать в обе стороны ручку управления, а на площадке при скорости 620 км/ч одновременно с этим возникла тряска. В связи с этим приняли решение заострить заднюю кромку на элеронах, уменьшить ход триммера руля высоты, а также установить эластичную подвеску двигателя и провести очередное усиление экрана. Вскоре с машины сняли элероны, правую половину руля высоты и начали работы по демонтажу двигателей. Однако к вечеру было получено указание восстановить машину для осмотра ее командованием ВВС.

К утру 23 мая самолет был готов для осмотра. В течение дня испытатели провели ознакомление с машиной командования ВВС и только после этого приступили к ее доработке, которая продолжалась до 4 июня. За это время специалисты ОКБ и ЛИИ выполнили намеченные по доработке мероприятия. Кроме того, по просьбе А.Н.Гринчика укоротили ручку управления на 20 мм.

Вечером 4 июня А.Н.Гринчик произвел полет на доработанной машине. Для изменения центровки в носовую часть фюзеляжа перед полетом добавили еще 20 кг груза. Но и этот полет не стал исключением. Первоначально на скорости до 300 км/ч тряска не ощущалась, но с увеличением ее до 550 км/ч он появилась на всех режимах, причем еще более значительная, чем в предыдущем полете. При этом тряска на ручке пилота и перегрузка на самолете также значительно усилились. Снижение оборотов до 6500 об/мин на высоте 3000 м не дало положительных результатов. Несмотря на то, что экран был частично усилен, (листы предпоследней части экрана заменили стальными, а с левой стороны экрана (под люком) установили листы толщиной 1 мм вместо 0,8 мм) тряска на самолете в полете не прекратилась. Причем было отмечено, что к концу полета она была наиболее сильной.

При тщательном осмотре самолета после полета испытатели вновь обнаружили, что крепление листов экрана ослабло, несмотря на то,- что перед полетом все крепежные винты были подтянуты. К тому же конструкция каркаса экрана явно имела недостаточную жесткость. Ввиду отсутствия ясности в причинах, вызывающих тряску, было принято решение о временном прекращении летных испытаний истребителя И-300.

В связи с возникшими проблемами 5 июня А.И.Микоян созвал научно-технический совет (НТО, на котором присутствовали руководство ОКБ-155, летчик-испытатель А.Н.Гринчик, а также ведущие специалисты ЦАГИ во главе с академиком М.В.Келдышем. На НТС обсуждался вопрос о конкретных мерах по устранению тряски на самолете.

Выступивший на совете академик М.В.Келдыш утверждал, что тряска самолета происходила от газовой струи двигателей и вряд ли ее удастся устранить при данной схеме их расположения. Он предложил срочно отправить второй экземпляр И-300 в ЦАГИ для снятия частотных характеристик и определения на специальном стенде вибрации конструкции самолета при работающих двигателях. Параллельно было предложено вернуться к проекту истребителя с двигателями, разнесенными на крылья.

Однако ведущий инженер А.Т.Карев отметил, что при тщательном наблюдении в процессе испытаний за причинами возникновения тряски, обнаружено, что основной из них является недостаточная жесткость экрана. Поэтому он просил А.И.Микояна дать задание конструкторам ОКБ сделать новую конструкцию защитного экрана с усиленным каркасом, чтобы жесткость поверхности его жароупорных листов не уступала жесткости нижней обшивки фюзеляжа. В ответ на это заявление М.В.Келдыш сказал, что работа по увеличению жесткости экрана положительных результатов не даст, так как основным дефектом, по его мнению, все же является неудовлетворительная схема расположения двигателей на самолете.

В итоге А.И.Микоян решил принять все три предложения. Он дал указания срочно провести в ЦАГИ указанные выше работы на И-300 (Ф-2). Одновременно бригаде общих видов под руководством А.А.Андреева поручалась разработка эскизного проекта самолета с разнесенными на крылья двигателями, а бригаде двигателистов во главе с Г.Е.Лозино-Лозинским надлежало срочно изготовить на первый экземпляр И-300, взамен старого экрана, новый экран с большей жесткостью.

По распоряжению А.И.Микояна на следующий день машину Ф-2, на которой завершили работы по замене двигателя, вновь отправили в ЦАГИ. В это же время в ОКБ приступили к разработке усиленного экрана. Уже 12 июня с машины Ф-1 сняли весь нижний экран, за исключением части, находящейся у самого двигателя, и начали работу по увеличению его. жесткости, завершив ее к вечеру 16 июня. В это же время для снижения усилий на ручке пилота уменьшили ход руля высоты, а в носовую часть самолета добавили еще 40 кг дополнительного груза, доведя его общий вес до 140 кг.

Полет, состоявшийся 17 июня, показал, что в управлении самолет стал приятнее, а тряска отсутствует. Таким образом, предположение академика М.В.Келдыша на счет причин ее появления не подтвердились, и надобность в разработке истребителя с разнесенными двигателями отпала. Тем не менее, проблем еще хватало, но и они стали постепенно отступать.

26 июня 1946 г. машину Ф-1 подготовили для первого показательного полета. Вечером А.Н.Гринчик выполнил демонстрационный полет для генералов и офицеров ВВС, который прошел успешно. Правда, на пробеге из-за повышенной посадочной скорости при торможении левая покрышка с камерой протерлись и слетели. В течение последующих трех дней был произведен профилактический осмотр двигателей после наработки ими 10 часов. Устранение выявленных при этом дефектов продлилось до 6 июля. В это же время провели очередное усиление экрана путем установки новых диафрагм и переборку колес основных стоек шасси, при этом пришлось заменить левое колесо из-за повреждений, полученных при посадке.

После пробных гонок двигателей 9 июля самолет подготовили к дальнейшим испытаниям. В течение следующих двух дней было выполнено по одному полету по программе заводских испытаний. После последнего самолет подготовили к демонстрационному полету для руководства МАП и командования ВВС.

В середине дня 11 июля 1946 г. на аэродром ЛИИ приехали министр авиационной промышленности М.В.Хруничев, главком ВВС главный маршал авиации К.А.Вершинин и другие высокопоставленные представители МАП и ВВС. Для показа были подготовлены два первенца отечественного реактивного самолетостроения - И-300 и Як-15, а также трофейный немецкий истребитель Не-162. Первым в воздух взлетел Не-162, пилотируемый летчиком-испытателем Г.М.Шияновым. Выполнив на нем несколько кругов над аэродромом, он прошел по прямой и произвел посадку.

Вторым вылетел Як-15, пилотируемый летчиком-испытателем М.И.Ивановым. При выполнении последним крутых виражей, А.Н.Гринчик, наблюдая за полетом, сказал, что тоже может делать такие виражи не хуже, чем на Як-15. Однако ведущий инженер А.Т.Карев напомнил ему, что машина на таких режимах еще не испытывалась. А.Н.Гринчик ответил, что он прекрасно это понимает и поэтому можно не беспокоиться.

После посадки Як-15, А.Н.Гринчик вылетел на И-300 (Ф-1) в свой двадцатый полет. Самолет легко оторвался от земли, набрал высоту около 3000-3500 м, затем снизился до 450-500 м и над аэродромом начал выполнять различные маневры. При выполнении крутых виражей на машине чувствовалась значительная перегрузка, так как при наблюдении с земли было ясно видно, что в это время с концов крыла сходили четкие инверсионные жгуты. После этого летчик перевел самолет на снижение и со стороны Кратово решил на высоте 100-150 м пролететь над аэродромом с большой скоростью.

При подходе к началу аэродрома самолет вдруг вздрогнул. В этот момент от него отделились два предмета и он, переворачиваясь через правое крыло, перешел в обратное пикирование и на краю аэродрома врезался в землю и взорвался. Летчик-испытатель А.Н.Гринчик погиб. Общий налет первого экземпляра И-300 к моменту катастрофы составил 6 час 23 мин. В присутствии главного маршала авиации К.А.Вершинина в начале аэродрома около взлетно-посадочной полосы были подобраны оторвавшиеся в воздухе съемная лобовая часть крыла с переходным зализом на фюзеляж и концевая часть левого элерона.

Расследование катастрофы показало следующее. Съемная часть переднего носка крыла (лобовик) с переходным зализом на фюзеляж были предусмотрены для обеспечения во время эксплуатации подхода к тягам управления элеронами, а также для доступа в фюзеляж через имеющийся в этом районе люк. Для обеспечения легкосъемности крепление лобовика осуществлялось к переднему лонжерону крыла стяжным болтом и к ушку, закрепленному на фюзеляже, специальным штырем. При этом тяги управления элеронами проходили над стяжными болтами.

При проведении статических испытаний прочность крепления съемных лобовиков не вызвала сомнений. Однако при проведении статиспытаний не была учтена деформация крыла при перегрузках в полете в сочетании со встречным скоростным напором. В результате во время полета большие перегрузки, возникшие при выполнении крутых виражей, привели к деформации крыльев со значительным прогибом консолей крыла вверх. Вместе с этим и под воздействием скоростного напора, штырь крепления лобовика левого крыла к фюзеляжу вышел из зацепления и лобовик начал деформироваться кверху, изгибая стяжной болт вокруг тяги управления левого элерона. В момент пролета самолета на малой высоте с большой скоростью лобовик левого крыла сильно задрался к верху и стяжным болтом перерезал тягу левого элерона, а когда болт лопнул, лобовик сорвался с крыла. Самолет стал неуправляемым, а от большой перегрузки начали разрушаться элероны, рули высоты и направления.

Таким образом, главной причиной катастрофы явилось неудачное крепление съемных лобовиков крыла. В связи с этим на других машинах крепление лобовиков изменили, их стали фиксировать винтами по всему периметру разъема.

Между тем, 11 июля второй опытный экземпляр И-300 прибыл из ЦАГИ для доводки до летного состояния и продолжения испытаний. К этому же времени по рекомендации ЦАГИ была пересмотрена конструкция крыла самолета. Для этого в ОКБ-155 разработали новое металлическое крыло, изготовили новую оснастку, провели полный объем статических испытаний и после изготовления установили его на машину Ф-2. Также в первой половине июля сборочный цех покинул третий опытный экземпляр И-300 (Ф-3).

Однако в связи с тем, что второй экземпляр самолета значительное время находился на исследовании в ЦАГИ, и к моменту его возврата третий экземпляр был в лучшем состоянии, именно последний первым подготовили к отправке на аэродром в ЛИИ для продолжения испытаний. Вечером 18 июля 1946 г. фюзеляж машины Ф-3 привезли в ЛИИ, а на утро следующего дня прибыли консоли крыла, после чего бригада испытателей приступила к сборке самолета. В соответствии с приказом МАП ╧505 от 1 августа 1946 г. для проведения заводских летных испытаний второго и третьего экземпляров И-300 были утверждены летчики-испытатели Г.М.Шиянов и МЛ.Галлай.

Сборку и отладку третьей машины завершили к 5 августа. В этот день летчик-испытатель М.Л.Галлай произвел на ней первую рулежку. После устранения выявленных при этом дефектов и выполнения контрольной рулежки самолет подготовили к первому вылету.

9 августа М.Л.Галлай поднял третий экземпляр И-300 в воздух. Однако уже на взлете появились серьезные проблемы. Самолет стал задирать нос вверх и для его удержания в нормальном положении летчику потребовалось приложить большие усилия. Попытка снизить нагрузку на ручку управления с помощью триммера не увенчалась успехом, наоборот, результат оказался обратный - усилия возросли. Тогда М.Л.Галлай решил тумблер триммера осторожно отклонять в обратную сторону. После чего усилия на ручке пилота начали снижаться и поведение самолета в полете нормализовалось. Стало ясно, что на машине перепутано управление триммером. Посадка также оказалась неблагополучной -сломалась передняя стойка шасси. К счастью, это случилось уже в конце пробега, и самолет получил незначительные повреждения. В связи с этим машину отправили в ремонт.

После осмотра самолета установили, что при подготовке к первому вылету контрольный мастер переставил контакты управления триммером. Он посчитал, что надпись "вверх" на табличке у тумблера управления триммером должна соответствовать отклонению триммера также вверх. В действительности же надпись "вверх" означала облегчение усилий при отклонении руля высоты вверх, для чего триммер должен отклоняться соответственно вниз.

Тем временем, после завершения доводочных работ, 8 августа в ЛИИ привезли второй экземпляр самолета И-300. Его сборку и отладку завершили к позднему вечеру 10 августа. В этот же день уже при свете луны летчик-испытатель Г.М.Шиянов произвел первую рулежку, а вечером 11 августа -первый вылет. По оценке летчика на взлете и посадке поведение самолета было нормальным. Пилотирование было приятным, однако самолет немного валило влево.

Во время второго полета, выполненного Г.М.Шияновым на следующий день, появился высокочастотный зуд на средних режимах работы двигателей. В дальнейшем это явление стало проявляться на более широком диапазоне работы двигателей на средних режимах, а частота зуда снизилась (звук стал более резким). При полете самолета на номинальных режимах двигателей и при оборотах 9000 об/мин зуд пропадал. После подтяжки болтов наружной подвески двигателей в полете 14 августа по маршруту Раменское-Тушино и обратно зуд не возникал. После тщательного осмотра и устранения выявленных недостатков машину Ф-2 подготовили для полета на воздушном параде в Тушино.

Между тем, вечером 16 августа М.Л.Галлай произвел второй полет на машине Ф-3. При этом на приборной скорости 550 км/ч самолет валило влево и появилась тряска, которая ощущалась немного на ручке пилота и на сиденье. На машине также подтянули подвеску двигателей и отдельные винты крепления экрана, после чего 17 августа М.Л.Галлай произвел контрольный полет. Тряска и зуд по сравнению с предыдущим полетом сильно уменьшились, а самолет перестало валить в сторону.

18 августа на авиационном параде, посвященном Дню Воздушного Флота, летчик-испытатель Г.М.Шиянов впервые продемонстрировал истребитель И-300 (Ф-2) широкой публике. В соответствии с заданием полет проходил на высоте 400 м перед трибунами и зрителями над Тушинским аэродромом. Полет прошел нормально. В этот же день в качестве резервного на старт выводили и машину Ф-3. В течение следующих 10 дней на обоих самолетах проводили доводочные работы и подготовку к дальнейшим испытаниям. 29 августа возобновились полеты на втором экземпляре И-300, а 4 сентября на третьем. Помимо выполнения программы испытаний на обеих машинах продолжали вести борьбу с то и дело возникающей тряской, путем увеличения жесткости защитного экрана и доработки его крепления к самолету.

Одновременно с испытаниями продолжалось знакомство с новой техникой представителей ВВС. 7 сентября на аэродром ЛИИ прибыла большая группа генералов и командиров частей ВВС, для которых организовали технический семинар на машине Ф-2. А 27 сентября было получено указание подготовить к полетам группу летчиков-испытателей ГК НИИ ВВС. Причем подготовка летчиков ГК НИИ ВВС в основном проходила на машине Ф-2, а испытания были сосредоточены на Ф-3.

В начале октября после отладки и отстрела в тире пушечного вооружения машины Ф-3 начался последний этап заводских испытаний И-300 - огневые летные испытания. Выполненные 10 и 17 октября летчиком-испытателем М.Л.Галлаем полеты на полигон в Ногинск показали, что поведение самолета в воздухе при стрельбе нормальное, а сама стрельба в воздухе прошла успешно.

В целом на заводских летных испытаниях были получены неплохие результаты. Уже первые полеты продемонстрировали, что новая машина ОКБ-155 значительно превосходит по летным характеристикам серийные поршневые истребители. В ходе испытаний была достигнута максимальная скорость 920 км/ч на высоте 5000 м, которую самолет набирал за 4,5 мин. Дальность и продолжительность полета на высоте 5000 м, на приборной скорости 563 км/ч, составили соответственно 633 км и 1 час 02 мин. При полете на этой же высоте с одним работающим двигателем на приборной скорости 360 км/ч дальность и продолжительность полета составили соответственно 726 км и 1 час 40 мин. Причем при полете на одном двигателе самолет шел ровно и не имел тенденции к развороту. В связи с окончанием заводских испытаний второй и третий экземпляры истребителя И-300 начали готовить к передаче в ГК НИИ ВВС на государственные испытания.

Благодаря высоким летным характеристикам, а также наличию мощного пушечного вооружения, уже в самом конце заводских летных испытаний в целях быстрейшего освоения и выпуска реактивных истребителей И-300 было принято решение организовать производство малой серии этой машины на заводе ╧1 им. Сталина в г. Куйбышеве. В соответствии с приказом МАП ╧581 от 28 августа 1946 г. директору завода В.Я.Литвинову и главному конструктору ОКБ-155 А.И.Микояну было поручено обеспечить в 1946 г. выпуск 10 самолетов.

Однако уже в сентябре установленный срок постройки истребителей И-300 был несколько скорректирован. Это было связано с тем, что в начале сентября руководство страны приняло решение продемонстрировать мощь советских ВВС и в предстоящем 7 ноября воздушном параде. После успешной демонстрации опытных реактивных истребителей И-300 (Ф-2) и Як-15 на воздушном параде в Тушино на нем также было решено показать новинки реактивной истребительной авиации. Только пролет над Красной площадью должны были совершить не единичные экземпляры, а несколько десятков реактивных истребителей И-300, Як-15, И-150 и самолет с комбинированной силовой установкой И-250.

Для обеспечения своевременного выпуска истребителей И-300 к ноябрьскому воздушному параду в соответствии с приказом МАП ╧617 от 12 сентября 1946 г. заводу ╧1 надлежало выпустить 10 машин и сдать их по сборке ВВС к 20 октября. При этом средства выделялись на постройку серии из 15 самолетов, а директору завода на время производства реактивных истребителей разрешили приостановить выпуск бомбардировщиков Ту-2. Помимо этого в целях своевременного выполнения поставленной задачи главному конструктору А.И.Микояну было предписано командировать на завод ╧1 группу ведущих конструкторов и плазовиков в количестве не менее 25 человек. Для решения всех конструктивных вопросов в Куйбышев также направлялся заместитель главного конструктора А.Г.Брунов. Одновременно с этим завод ╧1 был освобожден от изготовления агрегатов для двигателей РД-10, а задел и оснастка на них передавались заводу ╧26.

Кроме того, на основании приказа МАП ╧618 от 14 сентября 1946 г. на серийных заводах ╧31, ╧21 и опытном ╧301 в срочном порядке организовывалось производство малых серий реактивных истребителей ОКБ А.С.Яковлева и ОКБ С.А.Лавочкина. На заводе ╧31 - 20 самолетов Як-15, из которых 15 необходимо было сдать ВВС к 20 октября, на заводах ╧21 и ╧301 - соответственно 3 и 5 самолетов И-150, из которых должны были быть готовы к 20 октября соответственно 2 и 4 машины. Также к указанному выше сроку завод ╧381 должен был закончить постройку и передать ВВС 8 истребителей И-250.

Работа по подготовке производства малой серии истребителей И-300 по своему объему и чрезвычайно сжатым срокам не имела равных в истории завода ╧1 им. Сталина. В результате напряженной работы цехов подготовки производства, а также помощи рабочих и ИТР завода ╧18 весь объем работ по оснащению цехов для выпуска самолетов был выполнен в период с 10 сентября по 4 октября. С 12 сентября работа по подготовке производства развернулась в заготовительных цехах, в третьей декаде месяца в работу включились агрегатные цеха, а с первых чисел октября цех окончательной сборки.

Для оперативного разрешения вопросов, возникающих в процессе производства, ко всем цехам были прикреплены конструкторы, технологи и руководители производства. При директоре завода был организован строгий контроль за сроками выполнения как подготовки производства, так и изготовления деталей и агрегатов. Коллективу завода пришлось напрячь все усилия для выполнения поставленной задачи в установленные сроки, работа велась без выходных дней, как днем, так и ночью. Исходя из первоначально утвержденной сметной стоимости одного самолета И-300, равной 3000000 руб., в том числе собственных затрат 2520000 руб., для стимулирования труда была широко применена поощрительная система оплаты в виде прогрессивок и аккордных работ.

Стоит отметить, что большую помощь заводу ╧1 оказали другие родственные предприятия. Так упомянутым выше заводом ╧18 была оказана помощь рабочей силой в количестве 433 рабочих и 52 ИТР, а также в изготовлении некоторого количества деталей, требующих главным образом механической обработки. Заводом ╧24 изготовлено четыре комплекта узлов подвески стоек шасси, требующих трудоемкой механической обработки, так как у завода ╧1 это было весьма узким местом в связи с тем, что механические цеха не были оснащены соответствующей оснасткой по причине чрезвычайно короткого срока, установленного на выпуск самолетов. Завод ╧155 оказал существенную помощь конструкторами, в которых у завода ╧1 ощущалась также большая нужда. Кроме того, во время изготовления самолетов на заводе находились А.И.Микоян и М.И.Гуревич, тем самым непосредственно оказывая помощь в разрешении возникающих вопросов непосредственно в цехах на рабочем месте. Всего в сентябре-октябре 1946 г., помимо работников завода ╧18, на заводе ╧1 работал 41 специалист (рабочие и ИТР), прикомандированные с заводов ╧╧ 207, 155, 30 и 23. Также большую помощь заводу ╧1 в период изготовления истребителей И-300 оказал заместитель министра авиационной промышленности П.В.Дементьев в части обеспечения материалами, готовыми изделиями и руководства производством во всех звеньях постройки самолета. Существенная помощь по перевозке остродефицитных грузов была оказана летным отрядом МАП.

Все это позволило выполнить поставленную задачу в срок. Таким образом, цикл изготовления 10 реактивных истребителей И-300 уложился в 41 день. По мере приемки реактивных истребителей И-300 в Куйбышеве их отправляли в разобранном виде по железной дороге на станцию Раменское. В соответствии с утвержденным графиком самолеты должны были прибыть в ЛИИ в период с 16 по 25 октября, а их облет после сборки состояться с 20 по 28 октября.

Оставшиеся в производстве пять самолетов остались в цехе окончательной сборки ввиду необеспеченности двигателями РД-20 и готовыми изделиями других заводов, в том числе радиоприемниками РСИ-6М, пушками Н-57 (100П) и НС-23 (115П). Однако в итоге от выпуска малой серии истребителей И-300 завод ╧1 потерпел только убытки. Если первоначально сметой от 12 сентября отпускная цена за единицу планировалась в 3000000 руб., то значительно позже она была пересмотрена и установлена в размере 2000000 руб., а затраты на производство 1 машины составили в итоге 2721501 руб.

Для освоения новой реактивной техники к ноябрьскому воздушному параду в соответствии с приказом главкома ВВС ╧0016 от 12 сентября 1946 г. выделялся 51 экипаж. Подготовку к полетам необходимо было начать уже на следующий день. Группы летного и технического состава, выделенные для тренировки, предписывалось базировать на аэродроме Раменское. Для оказания помощи при освоении новой авиационной техники за каждым типом самолета от ОКБ закрепляли летчиков-испытателей и инженеров. Ответственными за подготовку экипажей на реактивных истребителях конструкции А.И.Микояна и С.А.Лавочкина назначили заместителя начальника ГК НИИ ВВС генерал-лейтенанта авиации Г.Ф.Байдукова.

К освоению истребителей И-300 были определены 12 экипажей от ГК НИИ ВВС и 3 экипажа от 50 УТАП. В качестве инструкторов привлекались летчики-испытатели ЛИИ Г.М.Шиянов и М.Л.Галлай, а также инженер ОКБ-155 А.Т.Карев. Отбор летного и технического состава провели со всей строгостью, создав специальные комиссии по проверке профессиональной пригодности. Кроме того, летный состав прошел медкомиссию при Центральном авиационном военном госпитале. С исключительной тщательностью проверяли и их технику пилотирования. Причем если по одному из элементов летчик получал оценку ниже "отлично", и обнаруженный недочет не мог устранить за 3-5 полетов, его к подготовке не допускали и в дальнейшем заменяли другим. На время про выходные дни всем пришлось забыть, однако питание и снабжение было организовано на высоком уровне.

Подготовка экипажей началась с детального изучения материальной части на земле и сдачи зачетов. Прежде чем приступить к полетам на реактивных истребителях И-300 и И-150, летчикам также необходимо было выполнить несколько тренировочных полетов на самолетах "Аэрокобра", имеющих шасси с передней опорой, с целью отличной отработки взлета, посадки и групповой слетанности, а также по 5-6 полетов на реактивных Ме-262 при ГК НИИ ВВС.

Так как выпуск первых реактивных истребителей на заводах был запланирован к 20 октября, то первоначально для переучивания использовали имеющиеся опытные образцы с тем, чтобы закончить его до выпуска заводами самолетов. Уже 27 сентября летчики А.Г.Прошаков и А.М.Хрипков на опытном самолете Ф-2, который был выделен для переучивания, произвели рулежку, а на следующий - выполнили первый полет. В период с 29 сентября по 10 октября первые вылеты совершили летчики А.Г.Кочетков, А.Г.Кубышкин, Ю.А.Антипов, И.М.Дзюба, Л.М.Кувшинов, Г.А.Седов, Г.А.Тиняков, А.Г.Тереньтьев, А.А.Манучаров, Д.Г.Пикуленко, Трофимов и Б.С.Кладов. После завершения процесса подготовки на машине Ф-2 всех летчиков отправили на завод ╧1 для изучения каждым своего самолета в процессе сборки истребителей И-300.

Первый истребитель И-300 производства завода ╧1 прибыл в Раменское 16 октября. Для сборки прибывающих самолетов была выделена бригада специалистов ОКБ-155 во главе с ведущим инженером А.Т.Каревым. Уже 22 октября машина ╧01 была готова и летчик-испытатель М.Л.Галлай выполнил на ней первый полет, который прошел успешно. К этому дню в ЛИИ прибыло еще 4 самолета, а в Куйбышеве завершилась сборка последней из 10 машин. Помимо бригады ОКБ-155 в ЛИИ прибыли и специалисты завода ╧1 для обеспечения летных испытаний самолетов малой серии.

Облет после сборки прибывающих истребителей проходил успешно. Однако 29 октября случилось серьезное происшествие, которое могло окончиться трагически не только для самолета, но и для летчика. Во время облета машины ╧08 летчиком-испытателем М.Л.Галлаем вырвало средний узел крепления левой половины руля высоты к стабилизатору. Летчику в исключительно сложных условиях все же удалось спасти машину и совершить благополучную посадку. В связи с этим машину ╧08 отправили в ремонт для замены горизонтального оперения, а на остальных самолетах провели усиление средних узлов крепления руля высоты.

К концу октября в ЛИИ прибыли все 10 истребителей И-300, их них три уже были сданы военпреду, еще три подготовлены к приемке, а остальные самолеты были готовы к полетам. Однако принять участие в ноябрьском воздушном параде им не пришлось, так как он был отменен из-за плохих метеоусловий. Тем не менее, по результатам опыта, полученного в процессе подготовки к параду, о технических качествах и наиболее вероятных боевых свойствах принимавших участие в тренировках самолетов были сделаны предварительные выводы.

Свои соображения по этому поводу 29 ноября 1946 г. министр Вооруженных Сил Н.А.Булганин, министр авиационной промышленности М.В.Хруничев и главком ВВС К.А.Вершинин направили лично И.В.Сталину для рассмотрения и принятия окончательного решения. Наиболее приемлемыми для ВВС они сочли истребители И-300 и Як-15. Первый в наибольшей степени отвечал боевым требованиям, особенно в части мощности вооружения, скорости, дальности и продолжительности полета. Особо отмечалась удачная компоновка двух двигателей, обеспечивающая свободный полет на любом из них без ухудшения условий пилотирования. Второй был признан наиболее простым в эксплуатации, пилотировании и освоении летным составом. При значительном сохранении качеств поршневого Як-3 самолет Як-15 в то же время в полете обладал всеми особенностями, присущими реактивному истребителю. Естественно, были и недостатки.

В части истребителя И-300 отмечалось, что самолет сложен в освоении летным составом, особенно по своим взлетно-посадочным свойствам. Если длина разбега на заводских испытаниях в среднем составила 895 м (в отдельных случаях 935 м), то у летчиков строевых частей разбег получался не менее километра. Неудовлетворительная путевая устойчивость вызывала рысканье самолета даже при малейшей болтанке, а очень отлогая при планировании глиссада сильно усложняла расчет на посадку. Самолет также был сложен в технической эксплуатации из-за плохих доступов к агрегатам. К недостаткам истребителя Як-15 были отнесены недостаточная горизонтальная скорость и слабое вооружение (На заводских испытаниях максимальная горизонтальная скорость Як-15 составила 800 км/ч на высоте 5000 м). Также указывалось на очень ограниченный для боевых условий запас горючего, равный 595 кг, что практически могло обеспечить максимальную продолжительность полета одиночным самолетом 40-45 мин.

Одним словом, практически все, что у И-300 было в "плюсах", то у Як-15 -в "минусах", и наоборот. Кроме того, указывалось на отсутствие у обеих машин катапультируемого сидения летчика, исключающее возможность покидания самолета на скоростях 600 км/ ч и более. В отношении Ла-150 отмечалось, что по своим летно-техничес-ким данным самолет для боевого варианта перспективы не имеет, хотя бы по продолжительности полета, равной всего 26 мин. К И-250 тоже были одни претензии, особенно к неустойчивости на взлете и сложности освоения летным составом. Но самое главное, самолет по своей схеме и данным уже устарел и потерял всякую актуальность.

В своих выводах Н.А.Булганин, М.В.Хруничев и К.А.Вершинин предлагали определить следующую перспективу для новой реактивной техники. Истребитель И-300 доводить как боевой вариант, для чего провести его государственные и войсковые испытания по полной программе, а также в заданные сроки сделать этот самолет в учебном варианте с двойным управлением. В целях создания условий для завершения освоения промышленностью серийного выпуска истребителей И-300 и ускорения его внедрения в строевые части, в отступление от существующих правил разрешить построить серию из 50 самолетов до окончания государственных испытаний с устранением дефектов, обнаруженных в процессе подготовки к параду. В процессе дальнейшей доводки истребителя было рекомендовано установить на нем воздушные тормозные щитки, катапультируемое сиденье и герметическую кабину, а также увеличить эффективность торможения колес и крутизну глиссады на планировании. Предлагалось также увеличить запас горючего с одновременным уменьшением разбега на взлете за счет применения пороховых ускорителей.

Общезаводской митинг в честь окончания выполнения правительственного задания по изготовлению головной партии истребителей И-300 на заводе ╧1 им Сталина в г. Куйбышеве.

Реактивный истребитель Як-15 -использовать в качестве переходного самолета для переучивания летного состава с поршневых истребителей на реактивные. При осуществлении этих предложений предлагалось установить следующий порядок переучивания: в центре подготовки готовить только инструкторов на Як-15 и знакомить их с методикой переучивания на И-300; в строевых частях в начале переучивать с поршневых самолетов на Як-15, а после его освоения части, выполнившую эту задачу, перевооружать на И-300 с переучиванием на месте.

Что касается Ла-150 и И-250, то их судьбу предлагалось решить следующим образом: первый доводить и после проведения государственных испытаний решить вопрос о запуске в серию, второй использовать для исследований самим конструктором, ЛИИ МАП и НИИ ВВС, а дальнейшее производство этого типа самолета прекратить.

В соответствии с Постановлением Совета Министров от 5 июня 1946 г, истребитель И-300, получивший в дальнейшем наименование МиГ-9, должен был быть предъявлен на государственные испытания 1 сентября 1946 г. Однако участие опытных экземпляров истребителя в подготовке летчиков ГК НИИ ВВС и 50 УТАП к ноябрьскому воздушному параду отодвинуло этот срок на конец года. Полеты летчиков на машине Ф-2 по программе подготовки к параду продолжались до 25 октября, однако, еще до 12 ноября 1946 г. самолет находился в распоряжении ВВС в качестве основного для обеспечения тренировки летного состава. После гибели первого опытного экземпляра И-300, на машине Ф-3 была завершена в большей части вся программа заводских летных испытаний, и в первых числах октября ее подготовили к передаче на госиспытания, но из-за участия в тренировках к параду в качестве резервного намеченная передача не состоялась.

Третий опытный экземпляр истребителя МиГ-9 (Ф-3) 24 ноября привезли в ГК НИИ ВВС и 7 декабря 1946 г. он был официально предъявлен на госиспытания. На втором экземпляре после завершения тренировки летчиков к так и несостоявшемуся ноябрьскому воздушному параду, устранения выявленных при этом дефектов и замены выработавших свой ресурс двигателей РД-20 во второй половине ноября и первой половине декабря были проведены дополнительные заводские испытания, по завершении которых машину 13 декабря перегнали в ГК НИИ ВВС и 17 декабря предъявили на госиспытания.

Ответственными за проведение государственных испытаний истребителя МиГ-9 были назначены ведущий инженер А.С.Розанов, ведущие летчики-испытатели П.М.Стефановский, А.Г.Кочетков, Ю.А.Антипов, Д.Г.Пикуленко и Л.М.Кувшинов. В качестве летчиков облета в испытаниях принимали участие А.Г.Прошаков, В.П.Хомяков, В.Г.Иванов и А.Г.Терентьев. Однако ввиду того, что ни один из двух опытных экземпляров не был подготовлен полностью, испытания проводили по частям на четырех самолетах, включая два серийных, с модернизацией и доводкой их в процессе испытаний:

1. На опытном самолете МиГ-9 ╧03 (Ф-3) с 7 декабря 1946 г. по 19 мая 1947 г. были определены ограничения по скорости и основные летные данные, кроме дальности и продолжительности полета. Выполнено 43 полета с налетом 20 час 38 мин.

2. На опытном самолете МиГ-9 ╧02 (Ф-2):

  • с 17.декабря 1946 г. по 5 апреля 1947 г. определены устойчивость и управляемость, а также взлетно-посадочные свойства с американскими колесами, выполнено 19 полетов с налетом 6 час 35 мин;
  • с 21 мая по 29 мая 1947 г. оценивались изменения, проведенные ОКБ-155 в процессе модернизации, выполнено 9 полетов с налетом 4 час 28 мин;
  • со 2 июня по 24 июня 1947 г. испытывалось вооружение после его установки, выполнено 18 полетов с налетом 8 час 06 мин.

3.На серийном самолете МиГ-9 ╧106002 с 8 мая по 21 июня 1947 г. определена дальность и продолжительность полета, взлетно-посадочные свойства с отечественными колесами и проверялась работа радиооборудования. Выполнено 27 полетов с налетом 14 час 29 мин.

4.На серийном самолете МиГ-9 ╧106001 со 2 июня по 21 июня 1947 г. оценивались маневренные и пилотажные свойства, а также проверялась общая прочность в полете. Выполнено 23 полета с начетом 11 час 41 мин.

Также в процессе госиспытаний отрабатывались следующие вопросы, не проверявшиеся в ходе заводских испытаний: достижение предельно допустимого числа М (М-0,8) и предельно допустимого скоростного напора равного 3600 кг/м2; выполнение всех основных фигур высшего пилотажа; определение режимов наивыгоднейшей скороподъемности; проверка работы силовой установки при отрицательных перегрузках.

Полученные в ходе испытаний опытного МиГ-9 ╧03 и серийного МиГ-9 ╧106002 основные летные характеристики в целом соответствовали заданным. Максимальная скорость у земли составила 864 км/ч, а на высоте 5000 м, которую машина набирала за 4,3 мин - 910 км/ч. Наибольшая скорость равная 911 км/ч была получена на высоте 4500 м. Практический потолок 13500 м. Дальность и продолжительность полета составили соответственно на высоте 5000 м - 705 км и 1 час 35 мин, на высоте 10000 м - 800 км и 1 час 25 мин. В случае полета на одном двигателе дальность и продолжительность полета, в зависимости от высоты, увеличивались соответственно на 16,5-27,9% и 26,7-46%.

Если в ходе испытаний машин ╧03 и ╧106002 главными неприятностями были проблемы с шасси и отказ двигателей на земле, то во время испытаний МиГ-9 ╧02 на определение устойчивости и управляемости помимо этого случались и более серьезные. В очередном полете по программе госиспытаний 17 февраля 1947 г. летчик-испытатель Ю.А.Антипов выполнял задание на облет и определение характеристик устойчивости. Полет также имел целью сравнение машин ╧02 и ╧03 по нагрузке на ручку управления, температурному режиму работы двигателей и выяснению наличия встряхивания при переходе скорости 700 км/ч замеченного Антиповым в неоднократных полетах на самолете ╧03.

Произведя взлет и набор высоты до 4500 м, выполнив на этой высоте дачи элеронами на приборных скоростях 350, 450 и 650 км/ч, летчик снизился согласно заданию до 3000 м для выполнения горизонтального полета с максимальной скоростью при положении конуса реактивного сопла двигателей "П". Сбалансировав самолет на скорости 500 км/ч, летчик заметил, что при ее увеличении, в отличие от МиГ-9 ╧03, усилия на ручке становятся не давящими, а тянущими. По мере роста скорости самолет пришлось еще трижды балансировать триммером на кабрирование.

На скорости 700 км/ч явлений встряхивания, замеченных на этой высоте на самолете ╧03, на МиГ-9 ╧02 обнаружено не было. Но на скорости 755 км/ч по прибору летчик неожиданно ощутил сильные рывки на ручке управления и резкий переход машины на кабрирование. Усилиями двух рук восстановить горизонтальное положение самолета не удалось. Неожиданно создавшаяся перегрузка вызвала потемнение в глазах летчика.

Придя в себя, Антипов определил, что находится на высоте 5000 м на скорости 300 км/ч, при угле кабрирования 50-60╟. При этом управляемость самолета от руля высоты была потеряна, так как ручку заклинило вблизи нейтрального положения. Управление элеронами и рулем направления действовало нормально. Летчику удалось рывками сдвинуть ручку, однако эффективность руля высоты была недостаточна и самолет не реагировал на его отклонения. Тем не менее, выход из создавшейся ситуации был найден. Балансируя самолет подбором режимов работы двигателей (увеличение оборотов двигателей давало кабрирующий момент), летчик благополучно произвел посадку на свой аэродром.

Как показало проведенное расследование, причиной аварии самолета МиГ-9 ╧02 стала недостаточная жесткость руля высоты, в особенности в его концевой (по размаху) части. Конструктивно руль был выполнен без нервюр, что не обеспечивало высокой жесткости органов управления, необходимой при больших скоростях полета. Разрушение левой части руля высоты началось с обрыва его законцовки. Затем напором воздуха, поступившего внутрь, его стало разрывать. Механические свойства электронной (магниевой) обшивки способствовали его быстрому разрушению.

Стоит отметить, что на опытных самолетах МиГ-9 ╧02 и ╧03, в отличие от серийных, были установлены стабилизаторы, спроектированные до получения рекомендаций ЦАГИ по учету несимметричных нагрузок действующих на оперение. В аварийном полете стабилизатор оказался нагружен моментом несимметричной нагрузки равным более 1140 кг м, что было близко к расчетной разрушающей нагрузке стабилизатора данной конструкции.

В связи с этим на опытных машинах в срочном порядке провели усиление хвостового оперения. В период с 19 марта по 15 апреля 1947 г. по просьбе А.И.Микояна на машине ╧03 военные испытатели выполняли полеты по проверке местной прочности с усиленными органами управлениями.

5 апреля 1947 г. на опытном МиГ-9 ╧02 случилась еще одна серьезная неприятность -вынужденная посадка на фюзеляж из-за отказа системы наддува баков. Самолет был отправлен для ремонта на завод ╧155. Однако специалисты ОКБ-155 провели не только ремонт самолета, но и его существенную доработку. Это было связано с тем, что в процессе испытаний как машины ╧02, так и ╧03 был выявлен ряд серьезных дефектов, мешающих нормальной эксплуатации самолета, таких как тяжелое управление элеронами, недостаточные путевая устойчивость в полете и маневренность при рулении, сложность и ненадежность топливной системы с наддувом баков, а также перетекание топлива в реактивное сопло при заедании обратных клапанов нагнетающих магистралей в открытом положении.

Для устранения вышеназванных недостатков на МиГ-9 ╧02 были проведены следующие мероприятия: на руле направления была установлена пластина вдоль задней кромки под углом 90╟ к потолку, уменьшена ширина пластины на элеронах (с 20 до 10 мм), увеличена площадь вертикального оперения, изменена конструкция вилки носового колеса, вместо системы наддува баков введена система свободного дренажа и электропомпы для перекачки топлива из задних баков вперед, а также изменена пусковая бензосистема.

7 мая 1947 г. модернизированная машина прибыла в ГК НИИ ВВС. Ответственными за проведение испытаний по оценке конструктивных изменений были назначены ведущий инженер Б.А.-Жиглевич и летчик-испытатель Л.М.Кувшинов. Качественная оценка устойчивости и управляемости проводилась на высоте 3000-8000 с доведением скорости до М=0,77. Было отмечено тяжелое управление элеронами на скорости более 600 км/ч. В результате проведенных переделок общая емкость баков уменьшилась с 1679 л до 1627 л. При этом время заправки топливной системы осталось чрезмерно велико -58 мин.

По результатам испытаний было рекомендовано на других самолетах МиГ-9 установить измененную вилку носового колеса с большим плечом самоориентирования равным 110 мм (с осью колеса, отнесенной назад). Увеличение площади киля, а также замена системы наддува баков системой перекачки топлива й установка пусковой бензосистемы с дренированием на бак нагнетающих магистралей уже было внедрено в серийное производство.

Для проведения испытаний на высший пилотаж и прочность серийный истребитель МиГ-9 ╧106001 прибыл в ГК НИИ ВВС из Раменского 6 мая 1947 г. Ответственными за проведение этого этапа госиспытаний были назначены ведущий инженер И.Г.Рабкин и летчик-испытатель П.М.Стефановский. В облете машины принимали участие летчики А.Г.Кочетков, А.Г.Прошаков, Ю.А.Антипов, Д.Г.Пикуленко и Л.М.Кувшинов. Однако своевременно начать испытания помешал случившийся 12 мая пожар правого двигателя РД-20, а прибывший ему на замену двигатель оказался некондиционный. В связи с этим приступить к выполнению намеченной программы удалось только 2 июня.

Так как большая часть фигур высшего пилотажа на заводских испытаниях не проверялась, то военными испытателями было выполнено 200 фигур. Техника выполнения фигур высшего пилотажа в целом была такая же, что и у поршневых самолетов, однако, приемистость оказалась хуже. При этом учитывалось, что ЦАГИ ограничило скорость по флаттеру до 950 км/ч, а главный конструктор ввел ограничение для опытных самолетов до 0,8М. Время и радиус виража составили соответственно на высоте 1000 м 30,5 сек и 655-685 м, а на 5000 м 39 сек и 970-1040 м.

По заключению ведущих летчиков и летчиков облета самолет МиГ-9 на взлете после отрыва был устойчив и хорошо слушался рулей. При уборке шасси балансировка не менялась. В полете поперечная устойчивость нормальная. Во время пилотажа велики нагрузки на ручку управления. Минимальная скорость составляла 225-230 км/ч. Возможен полет на одном двигателе с убранными и выпущенными шасси, что обеспечивало высокую безопасность полета. В отношении вооружения отмечалось, что в полете легко прицеливаться при скорости до 550 км/ч, а стрельбу рекомендовалось вести короткими очередями. Посадка была несложная, самолет на крыло не сваливался и хорошо слушался рулей. Правда, на рулении машина кренилась в сторону заторможенного колеса, а в случае руления с одним двигателем, последний перегревался.

Были проведены три полета на воздушный бой с истребителем Як-15, на высотах 5000 и 7000-8000 м. При этом на виражах Як-15 заходил в хвост МиГ-9 в конце первого виража. В бою на восходящих маневрах МиГ-9 также уступал Як-15, выполнявшему вертикальные фигуры быстрее. Однако при уходе от Як-15 или во время его догона в горизонтальном полете и на длительном пикировании МиГ-9 имел преимущества ввиду больших максимальных скоростей.

По результатам испытаний, завершившихся 21 июня 1947 г. главному конструктору ОКБ-155 было рекомендовано довести прочность самолета до норм 1943 г., уменьшить усилия на органах управления до требуемых по ТТТ, а также обеспечить время полета с отрицательными перегрузками до 15 сек. В целом истребитель получил неплохую оценку, а по скорости полета, высотности, скороподъемности на больших высотах, не говоря уже об огневой мощи вооружения, он существенно превосходил серийные истребители с поршневыми двигателями.

Однако во время госиспытаний, а также при эксплуатации самолета в течение 1947 г. в строевых частях ВВС на истребителях МиГ-9 был выявлен ряд недостатков, ограничивающих боевое применение. Основным из них являлась остановка двигателя при залповой стрельбе из трех пушек на высотах 7000 м и более. Пушечное вооружение не вызывало никаких проблем лишь до высоты 3000 м. Кроме того, непротек-тированные топливные баки давали течь после непродолжительной эксплуатации, а колеса 660x160 производства завода ╧279 МАП имели недостаточную прочность. Также указывалось на отсутствие на машине катапультного сиденья, что исключало возможность покидания самолета при скорости более 500 км/ч, бронезащиты и противопожарного оборудования. Много нареканий было к работе двигателей РД-20. Кроме того, военные просили ускорить предъявление на испытание самолета МиГ-9 оборудованного тормозными щитками.

Помимо этого в заключении акта по результатам госиспытаний также отмечалось, что чрезмерная нагрузка на крыло составляющая 275 кг/м2 затрудняла получение наилучших маневренных свойств и взлетно-посадочных характеристик. В силу этого истребители Ла-9, Р-63А-10 "Кингкобра", "Спитфайр-1Х" и Як-15 имели преимущества перед МиГ-9 в воздушном бою, а большие взлетно-посадочные дистанции требовали специальных аэродромов, что ограничивало использование самолета как фронтового истребителя. В результате военные рекомендовали использовать МиГ-9 в ВВС только после устранения дефектов, указанных в настоящем акте. После окончания государственных испытаний истребителя МиГ-9, с целью устранения выявленных недостатков на нем, были проделаны следующие доработки:

  • установлены специальные надульники на пушки для увеличения надежности работы двигателей при стрельбе на средних и больших высотах.
  • усилено хвостовое оперение для повышения максимальной эксплуатационной перегрузки.
  • установлена новая система перекачки топлива.



  • установлен отечественный генератор ГСК-1500 вместо немецкого LK-2000.



Кроме того, с июля по декабрь 1947 г. в ГК НИИ ВВС были проведены воздушные бои серийного истребителя МиГ-9 ╧106005 с самолетами Ла-9, Р-63С-1 "Кингкобра", "Спитфайр-IX", Як-15, "156" с форсажем и Ту-2. В тридцати воздушных боях МиГ-9 также продемонстрировал худшие маневренные качества, чем другие истребители. Они заходили ему в хвост на втором-третьем вираже. Уйти МиГ-9 мог, только имея преимущество в скорости. Однако выполнять одну из главных задач, а именно борьбу с бомбардировщиками противника МиГ-9 мог вполне успешно, что подтвердили воздушные бои с Ту-2.

Отсутствие необходимого опыта в проектировании реактивных самолетов было главной причиной выявленных недостатков истребителя МиГ-9. Особенно это касалось проблемы размещения бортового вооружения. Проведенные в июне 1947 г. на опытном самолете МиГ-9 ╧02 испытания пушечного вооружения выявили существенные недостатки вследствие самопроизвольного выключения двигателей во время залповой стрельбы из всех пушек особенно на высотах от 7000 м и выше, что существенно влияло на безопасность полетов.

Для устранения указанного дефекта конструкторами ОКБ-155 были проведены работы по замене 57-мм пушки Н-57 на 37-мм пушку Н-37, а также разработаны и установлены на стволы пушек специальные газоотводные трубы-глушители для того, чтобы выводимые в стороны пороховые газы не влияли на поток воздуха идущего к двигателям. Наиболее примечательным был глушитель пушки Н-37, который выполнили в виде профилированной трубы, расположенной в вертикальной плоскости, за что он получил название "бабочка".

После завершения заводских испытаний самолет  МиГ-9 ╧106004, оборудованный опытными глушителями, 23 сентября 1947 г. перегнали в ГК НИИ ВВС на государственные испытания. Ответственными за их проведение были назначены ведущий инженер В.А.Березин и летчик-испытатель А.П. Супрун.

Военным испытателям предстояло определить влияние стрельбы на работу двигателей РД-20 и установить предельные высоты и скорости безопасного полета при залповой стрельбе из всех пушек. Кроме того, необходимо было проверить надежность и безопасность работы вооружения на земле и в воздухе, а также определить максимальные скорости по высотам и характеристики управляемости и устойчивости самолета. Испытания проходили в период с 1 октября по 27 ноября 1947 г. на Чкаловском аэродроме и с 7 декабря по 14 января 1948 г. в крымском филиале ГК НИИ ВВС на Сакском аэродроме. За это время было выполнено 24 полета с общим налетом 13 час 51 мин, из них: 2 полета пробных, 3 полета для снятия летных характеристик без отстрела оружия и 19 полетов с отстрелом оружия на различных высотах и скоростях.

Испытания показали, что установка глушителей несколько снизила основные летные данные самолета. Максимальные горизонтальные скорости уменьшились на 9-24 км/ч и составили на высоте 5000 м - 854 км/ч, на высоте 8000 м - 832 км/ч. Время виража на высоте 5000 м равнялось 39-41 сек.

Без стрельбы из оружия двигатели работали устойчиво в диапазоне от 8500 до 9500 об/мин на высотах до 12160 м. Влияние залповой стрельбы на работу силовой установки проверяли в режиме набора высоты и горизонтальном полете до высоты 12160 м на номинальном, пониженном и переменных режимах работы двигателей. А также на различных боевых эволюциях самолета на высотах от 500 до 7000 м.

В ходе воздушных стрельб было установлено, что залповая стрельба из всех пушек приводит к самовыключению двигателей на высотах выше 7000 м при одновременной даче газа от 9000 об/мин до номинальных. При этом запуск двигателей после остановки, выполняемый в соответствии с инструкцией на высоте 1000-3000 м, происходил безотказно после 1-2 попыток.

Без проблем залповую стрельбу из всех пушек можно было вести до высоты 7000 м на допустимых режимах работы двигателей и на любых возможных скоростях, а также на номинальном режиме работы при приборных скоростях выше 320 км/ч и высотах до 11600 м. Не оказывала влияния на работу силовой установки залповая стрельба из одних пушек НС-23, при одновременной даче газа с 8500 до 9500 об/мин, на высотах до 10700 м и приборных скоростях более 330 км/ч, а также залповая стрельба из всех пушек с одновременной уборкой газа от 9500 до 8500 об/мин на высотах 8220 м и 9700 м при приборных скоростях полета 462-430 км/ч.

По оценке летчика-испытателя А.П. Супруна ведение прицельной стрельбы затрудняли сильные колебания самолета после 3-5 выстрелов, особенно на больших высотах. Помимо этого плохой стрельбе способствовали недостаточная путевая устойчивость, проявляющаяся в значительной раскачке самолета на скоростях 550-600 км/ч, а также поперечная раскачка, особенно на разворотах, на высотах 11000-12000 м и скорости 400 км/ч. Кроме этого, в отличие от глушителей пушек НС-23 глушитель-"бабочка" пушки Н-37 обладал недостаточной живучестью и после 813 выстрелов разрушился. Это делало полет со стрельбой опасным, так как осколки разрушенного глушителя могли попасть в воздухозаборник и привести к печальным последствиям.

В итоге государственные испытания самолет МиГ-9 ╧106004 с опытными глушителями не выдержал. В связи с этим военные потребовали обеспечить безотказную работу двигателей РД-20 на установившихся и переходных режимах при залповой стрельбе из всех пушек на высотах вплоть до практического потолка, а также обеспечить живучесть глушителя пушки Н-37 в соответствии с живучестью пушки.

Тем не менее, проблему заглохания двигателей при воздушной стрельбе надо было как-то решать, так как истребители МиГ-9 уже эксплуатировались в частях ВВС. Для выработки и дачи рекомендаций строевым частям в мае-июне 1948 г. в ГК НИИ ВВС были проведены контрольные испытания двух серийных истребителей - ╧109006 с серийным вариантом вооружения и ╧106004 с газоотводными трубами-глушителями, установленными на пушках НС-23. В ходе испытаний было выполнено 6 полетов на первой машине (на Чкаловском аэродроме) и 10 на второй (на аэродроме в г. Саки). По результатам испытаний была составлена временная инструкция по особенностям стрельбы с самолета МиГ-9, которую 29 июля 1948 г. утвердил главком ВВС маршал авиации К.А.Вершинин.

В соответствии с инструкцией в целях обеспечения безопасности полета воздушную стрельбу залпом из всех трех пушек, а также из одной пушки Н-37 разрешалось производить на высотах до 3000 м. При этом на всех эволюциях самолета скорость полета должна была составлять не менее 350 км/ч по прибору, а двигатели должны работать на номинальном или задросселированном и только на установившемся режиме, уборка или дача газа категорически воспрещались.

Стрельба из пушки Н-37 на высотах более 3000 м как одиночно, так и залпом в сочетании с НС-23 запрещалась по причине заглохания двигателя. Воздушная стрельба из пушек НС-23 оборудованных глушителями разрешалось производить до высоты 10700 м без ограничения в скорости и режимах работы двигателя. Стрельба с самолетов МиГ-9 вооруженных пушками НС-23 без газоотводных труб-глушителей запрещалась.

Пока в ГК НИИ ВВС проходили государственные испытания истребителя МиГ-9 в г. Куйбышеве на заводе ╧1 им. Сталина разворачивалось полномасштабное серийное производство машины, получившей внутризаводское обозначение "изделие 27". В процессе постройки и освоения в 1946 г. головной серии помимо ряда конструктивных недостатков выяснилось, что конструкция самолета не соответствует уровню технологии серийного производства. В связи с этим необходимо было заново пересмотреть его конструкцию, особенно фюзеляжа, с целью адаптации ее к крупносерийному производству. На всю работу ОКБ-155 и заводу ╧1 отводилось всего 1,5-2 месяца.

В декабре 1946 г. новая серийная документация была готова. Кроме того, к началу 1947 г. на заводе ╧1 в основном закончили изготовление плазово-шаблонной оснастки, вновь разработали серийный технологический процесс и изготовили специальную оснастку первой очереди. В марте 1947 г. из сборочного цеха вышли первые серийные истребители МиГ-9. Первая партия в количестве 48 машин, предназначенная для ВВС, была отправлена с завода ╧1 в Раменское, где по мере прибытия самолетов производилась их сборка, облет и сдача по боеготовности. Истребителям предстояло участвовать в первомайском воздушном параде. В этот же период еще один МиГ-9 был передан ОКБ-155 для проведения опытно-экспериментальных работ.

Первым эксплуатацию реактивных истребителей в ВВС начал личный состав 50-го отдельного учебно-тренировочного Краснознаменного авиационного полка, еще во время подготовки самолетов Як-15 и МиГ-9 к участию в ноябрьском воздушном параде 1946 г. В декабре летчики полка совершили первый групповой перелет на 11 реактивных самолетах с аэродромов Чкаловская и Раменское на аэродром Сейма с одной промежуточной посадкой. С января 1947 г. переучивание летного состава ВВС на новую матчасть (Як-15 и МиГ-9) начал проводить организованный на аэродроме Сейма 1-й Учебно-методический центр. Причем летный состав из строевых частей 10, 11 и 14 ИАК, прибывший на переподготовку в январе, был включен в число участников предстоящего 1 мая воздушного парада. Одновременно с подготовкой летчиков технический состав строевых частей проходил обучение практической эксплуатации и обслуживанию реактивных самолетов как на аэродроме Сейма, так и в ГК НИИ ВВС и на авиазаводах.

К 27 апреля 1947 г. в основном была отработана слетанность полков и произведены несколько репетиций парада, а 1 мая мировая общественность наконец-то воочию увидела достижения Советских авиастроителей. Стоит отметить, что появление в СССР большого количества реактивных истребителей имело огромное политическое значение. Ведь никто в мире и не мог предполагать, что разоренный войной Советский Союз в столь короткие сроки сможет приступить к постройке реактивной авиации. При этом, думается, за рубежом не были осведомлены о возникших при этом проблемах. Несмотря на все трудности, отечественная промышленность все же смогла в короткие сроки решить эту весьма сложную задачу.

Однако еще до публичной демонстрации отечественной реактивной авиатехники в ВВС начали подводить некоторые итоги. 24 апреля, по результатам приемки и подготовки к первомайскому воздушному параду первых реактивных истребителей, а также по опыту их непродолжительной эксплуатации в частях ВВС и на госиспытаниях, главком ВВС маршал авиации

К.А.Вершинин направил в МАП перечень основных недостатков истребителей МиГ-9 (37 дефектов) и двигателей РД-20 (14 дефектов). В связи с этим представители ВВС прекращали с 1 мая приемку истребителей МиГ-9 у промышленности, а ОКБ-155 и заводу ╧1 было предложено на самолетах, выпускаемых после 1 мая, провести ряд конструктивных переделок, улучшающих их летные и эксплуатационные качества. Что касается истребителя Як-15 и двигателя РД-10, то и у них военными были выявлены существенные недостатки ( Як-15 - 71 дефект, РД-10 - 12 дефектов).

На совещании летно-технического состава ВВС, проведенного 13 мая 1947 г. с участием представителей МАП, по вопросу подведения итогов освоения реактивных самолетов главком ВВС отметил, что с таким количеством недостатков самолеты нельзя передавать строевым частям, так как они не справятся с дефектами. Однако, по его мнению, если сравнивать МиГ-9 с английскими и американскими самолетами, то он не отстает от них. Следовательно, поскольку в принципе машина обладает качествами современного боевого реактивного самолета, необходимо добиться от промышленности, чтобы все дефекты и мелочи были устранены.

Как отмечалось ранее, запуск реактивного истребителя МиГ-9 в серийное производство был осуществлен в срочном порядке, не дожидаясь результатов госиспытаний и отработки опытной матчасти. Естественно, это не могло не вызвать ту массу проблем, с которой столкнулись в дальнейшем не только на заводе ╧1, но и в строевых частях. О причинах, вызвавших столь стремительный запуск самолета в серию, вскоре забыли и для МАП и ВВС началась долгая эпопея упреков и обвинений.

Тем не менее в ОКБ-155 и на заводе ╧1 работали над устранением выявляемых во время эксплуатации недостатков. После рассмотрения представленного ВВС перечня дефектов были выработаны мероприятия по их устранению в серии. Однако в соответствии с Постановлением Совета Министров ╧1591-425 от 16 мая 1947 г. МАП было обязано сдавать, а ВВС принимать самолеты МиГ-9 с уже устраненными эксплуатационными дефектами и конструкционными недостатками. В связи с этим производство самолета приостановили. Уточнение перечня доработок, согласование его между МАП и ВВС, разработка чертежей, а затем переделка как оснастки, так и уже изготовленных самолетов, агрегатов и деталей заняли два месяца. Выпуск реактивных истребителей возобновился только в июле 1947 г.

По плану перевооружения частей ВВС первыми реактивные истребители МиГ-9 получили строевые части 14 ИАК 303 ИАД 1 ВА, 5 ИАК 309 ИАД 7 ВА и 1 ГвИАК 3 ГвИАД 16 ВА. Правда, на 1 октября 1947 г. в частях указанных соединений находилось соответственно 15, 4 и 10 самолетов. Еще 85 машин было передано в 1 УМАЦ для обеспечения переучивания летного состава. В дальнейшем МиГ-9 получили части 10 ИАК 15 ГвИАД 14 ВА и II ИАК 5 ГвИАД 15 ВА. Всего в 1947 г. из цехов завода ╧1 им Сталина вышло 290 истребителей МиГ-9, в том числе два планера самолета. К концу года части ВВС получили 273 реактивных истребителя МиГ-9.

Стоит отметить, что проблемы, связанные с эксплуатацией реактивного истребителя МиГ-9, следует рассматривать не только со стороны недостатков и дефектов, которые он имел, но и с психологической. Многие летчики поначалу просто боялись летать на непривычных их глазу самолетах. Кроме того, зачастую и техники пытались относиться к новым машинам по старинке, забывая при обслуживании реактивных истребителей про их специфические особенности по сравнению с поршневыми самолетами, которые они до этого эксплуатировали. Одним словом, не хватало опыта. И опять же все упиралось в сроки, отведенные не только для постройки, но и для освоения совершенно новой техники. Слабые практические навыки летного и технического состава зачастую приводили к авариям, совершенно не связанным с недостатками самолетов. Это подтвердили и командировки специалистов завода ╧1 в войсковые части ВВС, которые эксплуатировали истребители МиГ-9. Так, после прибытия 9 января 1948 г. заместителя начальника эксплуатационно-ремонтного отдела завода ╧1 Абрамзона в штаб 14 ВА в г. Львове, он сразу же столкнулся с резко отрицательным отношением к самолету. Однако когда он поинтересовался, на основании какого опыта и какого количества отработанных машин были основаны посыпавшиеся на него упреки и обвинения, то оказалось, что к этому времени был выполнен только один полет, а уж об опыте эксплуатации не было и речи.

После приезда 10 января на аэродром Городок, где базировался 3-й гвардейский авиаполк, Абрамзон столкнулся с тем же отношением к самолету. По заявлению сержантов-техников и механиков до этого дня они работали только на самолетах Як-15, а на МиГ-9 только назначались. После проверки матчасти оказалось, что большинство машин со дня их прибытия, т.е. с ноября 1947 г., не эксплуатировались и стояли под открытым небом при почти непрерывных дождях. По этой причине двигатели покрылись ржавчиной, а на деталях, сделанных из магниевых сплавов (электрона) появилась коррозия.

Видя такое положение дел, после совещания с представителем завода ╧16 Владимировым было составлено письмо в адрес инженерной службы полка с указанием основных мероприятий, которые позволили бы привести самолеты "в чувство". Для этого надо было срочно выполнить необходимые регламентные работы, обеспечивающие сохранность техники. В противном случае заводы ╧1 и ╧16 не гарантировали безотказную работу матчасти, а в приеме рекламаций откажут. Ответ был обескураживающим. Инженер полка заявил, что штаты на самолеты МиГ-9 в ВВС еще не утверждены, а имеющийся технический состав может охватить только 20-30% машин, да и то половина техсостава сидит в общежитии по причине отсутствия сапог, а без последних, мол, ну никакой работы.

Только после разговора с прибывшим в часть главным инженером 14 ВА полковником Степановым положение в 3-м ГвИАП начало меняться в лучшую сторону. Через несколько дней в часть прибыл недостающий техсостав, и все машины были укомплектованы экипажами. Вместе с бригадой завода ╧1 и двумя представителями завода ╧16 на самолетах были опробованы двигатели, причем практически весь техсостав научился выполнять гонку РД-20 самостоятельно. Также были опробованы шасси, устранена ржавчина и другие мелкие дефекты. В первые два летных дня было облетано 7 самолетов и выпущены в самостоятельный полет все командиры эскадрилий. Отношение к машине начало меняться. К 14 февраля все самолеты были готовы к полетам, за исключением двух, у которых вышли из строя элементы электрического управления конусом реактивного сопла.

С подобными обстоятельствами столкнулся и инженер завода ╧1 Зе-лепухин, находившийся вместе с заводской бригадой в конце января - начале февраля 1948 г. в частях 1 1 ИАК 5 ГвИАД 15 ВА с целью устранения выявленных на истребителях МиГ-9 дефектов. Во время пребывания в корпусе выяснилось, что самолеты не эксплуатировали не по причине дефектов, а из-за отсутствия летной погоды и недоверия к машине. Причем все дефекты, за исключением выявленного на некоторых МиГ-9 тугого хода секторов газа, не влияли на эксплуатационные качества самолета. Отметим также, что отсутствие сапог также было одной из главных причин, по которым часть техсостава не работала на вверенной ей материальной части.

По мере устранения недостатков начались полеты. Причем первый состоялся 30 января, через 9 дней после прибытия специалистов завода ╧1. После полета, который прошел в присутствии инженера армии и командира корпуса, надуманное напряжение разрядилось. Летчику-инструктору, выполнившему первый полет, командир корпуса объявил благодарность. Ну а после вылета восьми летчиков во главе с командиром корпуса, мнение о машине резко изменилось, а у летного состава появилось желание летать на МиГах. Перед отъездом бригады в г. Куйбышев самостоятельно вылетели все командиры полков и эскадрилий 11-го авиакорпуса. Недоверие к МиГ-9 и преклонение перед Як-15 начали уходить в прошлое.

Тем не менее опыт эксплуатации реактивного истребителя МиГ-9 с двумя двигателями РД-20 и опыт переучивания на нем летного состава строевых частей ВВС показал, что машина все же является наиболее сложной в технике пилотирования, требующей индивидуального отбора летчиков для подготовки. К основным недостаткам военные отнесли неотработанное вооружение, плохую управляемость на рулении, недостаточную эффективность тормозов и закрылков, отказы системы поддавливания топлива, большие разбег и пробег, большие нагрузки на рули на виражах. К числу положительных качеств были отнесены хорошая устойчивость самолета на разбеге и взлете, возможность полета на одном двигателе без нарушения режима полета, что повышало его безопасность, хороший обзор вперед, а также удобная компоновка приборов в кабине пилота.

В течение 1947 г. на заводе ╧1 продолжали совершенствование МиГ-9 в части улучшения путевой устойчивости путем увеличения площади киля, доработки топливной системы, отработки управляемости самолета на рулежке, уменьшения нагрузки на ручку управления. Кроме того, была изменена конструкция фюзеляжного обтекателя в зоне сопел двигателей, а также усилены и улучшены в конструктивном отношении хвостовое оперение, лонжероны крыла и фюзеляжа, щитки шасси, тяги управления и ряд других агрегатов.

Помимо трудностей, связанных с внедрением конструктивных улучшений, завод ╧1 испытывал проблемы со своевременным обеспечением производства готовыми агрегатами, таких, как двигатели РД-20, маслорадиаторы, пушки Н-37 и НС-23К, радиополукомпасы РПКО-10 и ряд других. Так, отсутствие у поставщика пушек Н-37 и НС-23К привело к тому, что заводу приходилось сдавать ВВС машины без пушек. И только после получения последних в строевые части отправлялись заводские бригады для их установки на самолеты. Только с июля 1947 г. все МиГ-9 стали выпускать с пушками НС-23К, а с сентября - и с Н-37. Всего в частях ВВС силами завода ╧1 было оснащено пушками Н-37 и НС-23К соответственно 47 и 37 ранее построенных самолетов. Кроме того, выпущенные к 1 мая 49 истребителей были переданы ВВС и ОКБ-155 с макетным вооружением, а так как они были оборудованы под пушку Н-57, то пушку Н-37 на них не устанавливали.

В 1948 г. ситуация с выпуском МиГ-9 также оставалась напряженной, так как продолжали сказываться и скоротечный запуск машины в серию, и отсутствие достаточного опыта как в производстве, так, особенно, и в эксплуатации. В начале года представители ВВС из-за множества недостатков вновь прекратили приемку машины. Основными причинами этого решения были ограничение при стрельбе из всех пушек на высотах более 10000 м, отсутствие на самолете катапультного кресла, бронестекла и прицела АСП-1Н. К моменту выхода 15 марта 1948 г. Постановления Правительства ╧790-255 о приемке самолетов ВВС, все облетанные и поступившие на аэродром истребители МиГ-9, в количестве 70 машин, были возвращены в цех окончательной сборки, где их подвергли доработке, после чего они вновь прошли весь цикл отработки.

Главными мероприятиями по доводке матчасти, предписанные вышеупомянутым Постановлением, были: установка газоотводных труб-глушителей на пушки Н-23, доработка системы торможения, а также установка двигателей с увеличенным ресурсом (75 часов). В части установки бронестекол стоит отметить, что уже с 1 сентября 1947 г. все машины выпускались с фонарями, позволявшими их установку. Однако Министерство химической промышленности не обеспечило своевременную поставку бронестекол. Лишь в январе 1948 г. изготовленные первые 10 комплектов были получены заводом ╧1 для примерки. В это же время еще 10  комплектов поступили в ГК НИИ ВВС на испытания. Установка прицела АСП-1Н была запланирована с марта 1948 г.

Повторный облет и оформление самолетов по боевой готовности после переделок начали в марте. Правда, при облете машин, с доведением скорости до максимально допустимой, завод ╧1 также встретился с рядом новых трудностей. Устранение и изучение всех вопросов, возникших при отработке самолетов, вызвало их неравномерный выпуск и не позволяло организовать ритмичную работу производственных цехов завода. Так, например, следует отметить работу завода над тягой и оборотами двигателя. Зависимость этих параметров от температуры наружного воздуха изучалась одновременно с работой по выпуску самолетов. Это явлений вызвало проведение большого количества повторных полетов, созыва специальных комиссий для выработки температурных поправок на больших скоростях.

Кроме конструктивных улучшений внедряемых в серийном производстве коллектив завода ╧1 также обеспечивал доработку уже выпущенных самолетов. В течение года в строевых частях ВВС на истребителях МиГ-9 были проведены следующие мероприятия: установлены глушители на пушки НС-23 и крепление для бронестекла, прицел ПКИ-1 заменен на АСП-1Н, доработаны шасси и пневмосистема, замены деревянные обтекатели на хвостовом оперении, усилена верхняя обшивка крыла в районе нервюр ╧10- 11 и нижняя в зоне нервюр ╧6-8 и ряд других весьма крупных работ. Также в частях ВВС было перекрашено 211 самолетов, в связи с тем, что ранее применявшаяся краска оказалась непригодной для истребителей с высокими скоростями полета.

Тем не менее, несмотря на предпринимаемые МАП меры к улучшению качества истребителя МиГ-9, из ВВС продолжали поступать жалобы и упреки. Последствия не заставили себя долго ждать, и на рубеже 1947-1948 гг. у авиастроителей стали назревать серьезные проблемы, основой которых стал доклад Министра государственного контроля Л.З.Мехлиса о поставке авиационной промышленностью недоброкачественных реактивных самолетов МиГ-9. При этом совершенно не учитывалось, как и в каких условиях проходило освоение его в серийном производстве. Стоит отметить, что Министр авиационной промышленности М.В.Хруничев попал в ту же ситуацию, в которой оказался директор завода ╧381 В.И.Журавлев, когда в 1946 г. его обвинили в выпуске опытной партии истребителей И-250 с комбинированной силовой установкой низкого качества. А ведь И-250 запускался в опытную серию в еще худших, по сравнению с МиГ-9, условиях. Но тогда Хруничев не поддержал Журавлева, а теперь и сам оказался в подобном положении.

В связи с возникшей ситуацией в феврале 1948 г. Министром авиационной промышленности был направлен обстоятельный доклад на имя В.М.Мо-лотова, Н.А.Булганина и М.З.Сабурова, в котором были указаны все аспекты и условия, связанные с запуском самолета МиГ-9 в серию, а также освещены мероприятия, направленные на улучшение конструкции самолета. В докладе было отмечено, что по совместному решению МАП и ВВС, впоследствии утвержденному Правительством, запуск в производство реактивных двигателей и самолетов был произведен до окончания государственных испытаний с целью скорейшего освоения в серии, так как предполагалось, что доводка самолета и двигателя будет осуществляться в ходе серийного выпуска на основе опыта их эксплуатации.

Также отмечалось, что конструктивные и производственные недостатки, указанные в докладе Мехлиса, относятся в большей части к самолетам первых серий, выпущенных в экстренном порядке для обеспечения воздушных парадов 7 ноября 1946 г. и 1 мая 1947 г. Причем недостатки были выявлены в процессе эксплуатации и устранялись, как только завод получал об этом информацию. Таким образом, Министерство госконтроля, обобщив конструктивные недостатки первых серий, совершенно оставило без внимания мероприятия, проводимые МАП по устранению дефектов на последующих сериях самолетов и двигателей. В свою очередь высокие скорости истребителя МиГ-9 потребовали разрешения ряда сложных вопросов как в его конструкции, так и в производстве. Причем эти специфические особенности не могли быть вскрыты при эксплуатации единичных экземпляров.

В заключении отмечалось, что самолет МиГ-9, безусловно, не лишен ряда серьезных недостатков. Однако они не были известны в период создания опытных образцов или запуска машины в серию ни МАП, ни ВВС. Более того, эти недостатки были вскрыты только во время эксплуатации большого количества самолетов. Также в МАП считали, что для составления полной характеристики реактивных самолетов и квалифицированного определения тактико-технических и эксплуатационных требований к ним необходимо было форсировать эксплуатацию самолетов МиГ-9, увеличивать налет, накапливая тем самым столь необходимый всем опыт для последующего улучшения конструкций. При этом сообщалось, что Министерством во все части ВВС были командированы комплексные бригады квалифицированных специалистов и инженеров, которые оказывали помощь летному и техническому составу в освоении реактивных истребителей МиГ-9.

В свою очередь в ответ на объяснения Хруничева со своими замечаниями выступил маршал авиации Вершинин. Главком ВВС вновь обвинил МАП во всех грехах. Естественно, из МАП последовал обоснованный ответ. И этому казалось не будет конца. Все же здравый смысл восторжествовал. В итоге всеми было признано, что значительная часть недостатков истребителя МиГ-9 является не результатом оплошности конструктора или порочности принятого им решения при создании этого самолета, а следствием условий, в которых он проектировался, в частности отсутствием двигателя с большой тягой и какого-либо опыта в создании реактивной техники. Более того, появление самолета МиГ-9 со скоростью 911 км/ч побудило остальных конструкторов к решительному внедрению реактивных двигателей на истребителях и бомбардировщиках. Исходя из того, что недостатки истребителя МиГ-9 невозможно устранить без коренной переделки самолета, было признано целесообразным его серийный выпуск прекратить. Однако в связи с тем, что новые истребители ОКБ-301 С.А.Лавочкина (Ла-15), ОКБ-155 А.И.Микояна (МиГ-15) и ОКБ-115 А.С.Яковлева (Як-23) только начали этап заводских испытаний, то для сохранения темпов перевооружения истребительной авиации на реактивные самолеты было решено продолжать на заводе ╧ 1 выпуск МиГ-9 по образцу, прошедшему государственные испытания, до окончания заводских испытаний новых истребителей. Правда, вновь предлагалось лучший из новых самолетов запустить в серию до завершения государственных испытаний.

Во время заводских испытаний первого опытного экземпляра истребителя И-310, которые продолжались до 25 мая 1948 г., он показал высокие результаты и, несмотря на возникшие проблемы, постановлением Совета Министров ╧790-255 от 15 марта 1948 г. самолет под обозначением МиГ-15 с двигателем РД-45 был запущен в серийное производство на заводе ╧1 им. Сталина. В связи с этим производство МиГ-9 стали сворачивать, ограничив выпуск 300 самолетами. Последние 4 машины были сданы ВВС в декабре 1948 г. Кроме того, было изготовлено два МиГ-9, предназначенных только для эксплуатации на земле в качестве учебных пособий. Общий выпуск истребителей МиГ-9 за 1946-1948 гг. составил 602 машины.

С целью обеспечения возможности длительного пикирования, а также улучшения маневренных характеристик истребителя МиГ-9 уже после завершения тренировки, к так и несостоявшемуся ноябрьскому воздушному параду 1946 г. военные просили оснастить самолет воздушными тормозными щитками. Это было отмечено и в акте по результатам государственных испытаний машины. Для удовлетворения требованиям ВВС в ОКБ-155 был разработан проект установки воздушных тормозов. Щитки прямоугольной формы было решено установить на закрылках, вписав их в контур последних. В открытом положении тормозные щитки принимали положение, перпендикулярное воздушному потоку. После согласования с военными в опытном производстве начали переоборудование машины для проведения летных испытаний. Модернизированный самолет требовалось предъявить на государственные испытания в марте 1947 г., но в дальнейшем этот срок был перенесен на июль.

Оборудование истребителя МиГ-9 тормозными щитками было завершено 26 марта 1947 г. После наземной отработки машину передали на заводские испытания, которые завершились 7 июля с удовлетворительными результатами. Применение щитков значительно улучшило характеристики торможения самолета, что также способствовало увеличению времени ведения непрерывного огня по наземным целям. Управление щитками было удобное, и при выпуске они не изменяли балансировку самолета. Однако в связи с необходимостью использования машины для срочных испытаний вооружения, переоборудованный самолет на госиспытания не передавали. Государственные испытания тормозных щитков были проведены на втором опытном экземпляре учебно-тренировочного истребителя - УТИ МиГ-9. По результатам его испытаний в ГК НИИ ВВС тормозные щитки были рекомендованы к запуску в серийное производство. По планам выпуск истребителей МиГ-9, оборудованные тормозными щитками должен был начаться с середины марта 1948 г. с машины ╧450. Однако это мероприятие так и осталось в планах, в связи с решением о запуске в серию на заводе ╧1 истребителя МиГ-15.

В соответствии с заданием третий опытный экземпляр истребителя МиГ-9 (Ф-3) в ноябре 1946 г. должен был быть предъявлен на государственные испытания оборудованным подвесными топливными баками (ПТБ). Однако из-за участия самолета в подготовке к ноябрьскому воздушному параду осуществить это мероприятие на машине Ф-3 не удалось. В результате подвесными баками оборудовали первый серийный экземпляр истребителя МиГ-9 ╧101001. В апреле 1947 г. переоборудованный самолет необходимо было предъявить на госиспытания.

Сбрасываемые металлические баки емкостью по 260 л имели обтекаемую форму и были размещены на концах крыла у нервюры ╧21. Подвеска баков двухточечная и осуществлялась при помощи крюка, расположенного в центре тяжести бака, и бомбового замка МДЗ-40, фиксирующего бак за специальное ухо, укрепленное в его задней части. Боковые усилия воспринимали четыре регулируемые упора. Баки взаимозаменяемые. Время установки при работе двух человек 15-18 мин. Сброс баков осуществлялся одновременно при открытии замков бомбодержателей. Взлетная масса самолета с заправленными ПТБ возросла до 5490 кг.

Заправка подвесных баков могла осуществляться как централизованно, через третий фюзеляжный бак, так и через заливные горловины. Подключение ПТБ к основной топливной системе было выполнено таким образом, чтобы не нарушать существующий порядок выработки горючего из основных баков, а также герметичность топливной системы после сброса. Помимо установки ПТБ на машине провели ряд конструктивных изменений, направленных на улучшение эксплуатационных характеристик.

27 декабря 1946 г. переоборудованный и доработанный МиГ-9 ╧101001 передали на заводские летные испытания, которые завершились 5 апреля 1947 г., подтвердив все расчетные данные. По результатам проведенных испытаний дальность полета истребителя МиГ-9, оборудованного подвесными топливными баками, увеличилась с 810 км до 1100 км. Высоту 5000 м машина набирала за 6,25 мин. Практический потолок составил 12800 м.

Государственные испытания в ГК НИИ ВВС начались 28 апреля 1947 г., однако уже 8 мая они были приостановлены из-за отсутствия запасных двигателей РД-20 серии А-1. В дальнейшем испытания подвесных топливных баков продолжили на втором опытном экземпляре учебно-тренировочного истребителя УТИ МиГ-9.

1948 год стал последним годом серийного выпуска самолетов МиГ-9, так как ему на смену пришла новая машина ОКБ-155 - истребитель МиГ-15, самолет ставший одним из лучших в XX веке. Однако успех, который получил МиГ-15 не только у нас, но и во всем мире, не был бы возможен без того опыта и без тех "шишек" полученных и набитых в процессе проектирования постройки, испытания, серийного производства и, конечно же, эксплуатации его предшественника - первого отечественного реактивного истребителя МиГ-9. По мере поступления и освоения в строевых частях ВВС новой матчасти 372 из 598 боевых истребителей МиГ-9 были переданы в Китай в 1950-1951 гг.

В настоящее время в экспозиции Центрального музея ВВС, что находится в поселке Монино Московской области, представлен единственный сохранившийся в 'России самолет МиГ-9. Машину с серийным номером ╧114010, восстановленную в 1962 году специалистами ОКБ А.И.Микояна до летного состояния, сняли в кинофильме "Им покоряется небо", повествующем о нелегком пути создания первенца отечественного реактивного самолетостроения.

Техническое описание серийного самолета МиГ-9.

Самолет представлял собой одноместный истребитель цельнометаллической конструкции с двумя турбореактивными двигателями. По схеме - свободнонесущий моноплан со среднерасположенным крылом и убирающимся трехколесным шасси.

Фюзеляж типа полумонокок с гладкой работающей обшивкой. Силовой каркас носовой части фюзеляжа состоял из 15-ти шпангоутов, 4-х лонжеронов переменного сечения, набора стрингеров, двух балок для установки передней опоры шасси и двух балок для крепления оружия. Каркас хвостовой части включал в себя 20 шпангоутов, 4 лонжерона, набор стрингеров и две нервюры для крепления основных опор шасси. Разъем фюзеляжа осуществлялся по шпангоутам ╧15а и ╧15. Стыковка носовой и хвостовой частей осуществлялась с помощью восьми фитингов.

В носовой части фюзеляжа разместили два туннеля, подводящие воздух от лобового воздухозаборника к компрессорам двигателей. Каналы эллиптического сечения проходили вдоль боковой обшивки фюзеляжа, огибая кабину летчика с правой и левой сторон. Их сечение плавно менялось с 14 дм2 на входе в фюзеляж до 11 дм2 на входе

Воздушные туннели входили в силовой каркас носовой части фюзеляжа.

Кабина пилота находилась в носовой части между шпангоутами ╧6 и ╧11, а наклонный шпангоут ╧11а служил задней стенкой. Фонарь кабины обтекаемой формы состоял из козырька и подвижной части, которая сдвигалась назад по трем направляющим -двум боковым и одной центральной.

Крыло трапециевидное, с относительной толщиной по всему размаху 9%. Силовой каркас состоял из 2-х лонжеронов, 21-й нервюры и набора стрингеров. Профиль крыла комбинированный: на участке с нервюры ╧1 по ╧3 - малонесущий профиль ЦАГИ 1-А-10, с нервюры ╧3 по ╧6 - переходный профиль, а с нервюры ╧6 по ╧21 - несущий профиль ЦАГИ 1-В-10. Такая комбинация профилей исключала возможность срыва самолета в штопор при полете на больших углах атаки. Угол установки крыла 1╟, поперечное V - 2╟30'. Крыло имело элероны типа "Фрайз" с 20% осевой компенсацией и закрылки типа ЦАГИ. Максимальный угол отклонения элеронов - вверх 22,5╟, вниз 14,5╟. Закрылки отклонялись при взлете на 20╟ и на посадке на 50е.

Хвостовое оперение цельнометаллическое свободнонесущее с высоко расположенным стабилизатором. Передние кромки стабилизатора и киля закрывались деревянными обтекателями, которые на потайных винтах и болтах крепились к носовым стрингерам. После установки обтекатели оклеивали перкалем. Киль и стабилизатор съемные. Передние узлы крепления стабилизатора к фюзеляжу имели гребенки, позволяющие регулировать его установку на земле с +1╟10' до - 4╟. Профиль как горизонтального, так и вертикального оперения симметричный NACA-0009. Руль высоты имел осевую компенсацию 15,8%, а руль направления - 16,8%. На правой половине руля высоты был установлен управляемый триммер. Максимальный угол отклонения руля направления ╠25╟, руля высоты - вверх 18╟, вниз 15╟.

Шасси самолета трехколесное с передней опорой. Основные опоры шасси одностоечного типа с качающейся полувилкой и выносными амортизаторами. Передняя опора с качающейся вилкой и гидравлическим демпфером. Амортизация шасси масляно-пневматическая. На основных стойках были установлены однотормозные колеса размером 660x160, на носовой стойке - не тормозное колесо размером 480x200. База шасси - 3,02 м, колея -1,95 м. Система уборки и выпуска шасси пневматическая.

Силовая установка включала два турбореактивных двигателя РД-20 с тягой по 800 кг. Первоначально на самолеты устанавливали двигатели серии А-1 с ресурсом 10 час, которые по существу являлись трофейными BMW-003 прошедшими переборку в СССР. В дальнейшем на самолеты устанавливали двигатели РД-20 серии А-2 производства казанского завода ╧16 с ресурсом 25 час и 50 час, а затем РД-20Б с ресурсом 75 час.

Двигатели были расположены параллельно в нижней части фюзеляжа. Запуск происходил при помощи пусковых моторов "Ридель" и бензина поступающего к пусковым форсункам двигателей. Так как бортовой генератор устанавливался на левом двигателе, то запуск рекомендовалось начинать с него. В качестве пускового топлива применялся бензин Б-70 или Б-78 с общим запасом 12 л. Единый бензобак пусковых моторов емкостью 2 л (смесь бензина Б-70 и 5% масла МЗС) располагался на правом двигателе.

Конусы сопловых аппаратов двигателей регулируемые и в зависимости от режима имели четыре положения: "3" - запуск, "В" - взлет, "П" - полет и "С" - скоростной полет. Управление конусом электродистанционное.

Предохранение фюзеляжа от горячих газов осуществлялось с помощью защитного экрана. На экране имелся гребень, разделяющий два газовых потока. Гребень начинался на шпангоуте ╧19 и плавно переходил в районе шпангоута ╧29 в плоский экран, который заканчивался на шпангоуте ╧34. Внутреннюю обшивку защитного устройства изготавливали из листового дюраля толщиной 0,5 мм, внешнюю - из 1,2 мм жароупорной стали. Зазор в 15 мм между внутренней и внешней обшивкой защитного экрана, предназначенный для протока охлаждающего воздуха, обеспечивали стальные скобы и Z-образные стальные профили.

Топливная система состояла из 4-х фюзеляжных и 6-ти крыльевых непротектированных баков общей емкостью 1595 л. Все баки мягкой конструкции, за исключением фюзеляжного бака ╧4, который был металлическим. Питание двигателей керосином производилось через фюзеляжный бак ╧2. Система соединения баков обеспечивала определенную последовательность выработки топлива с целью сохранения в полете передней центровки самолета.

Самолеты первых серий были оборудованы системой поддавливания топлива, которая вместе с помпами Томпсона служила для обеспечения полетов на высотах до 13000 м. Воздух для поддавливания отбирался от обоих двигателей после 7-й ступени компрессора. Однако из-за ненадежности системы поддавливания она в дальнейшем была заменена специальным насосом, установленным на фюзеляжном баке ╧4.

Оборудование. Приборное оборудование состояло из 21 прибора. Пилотажно-навигационные приборы устанавливали на откидной части приборной доски. Источником электроэнергии являлся трофейный генератор LR-2000, замененный в ходе серийного выпуска на отечественный ГСК-1500, и аккумулятор 12А-10.

Самолет оборудовался радиополукомпасом с отметчиком РПКО-10М и приемо-передающей радиостанцией РСИ-6, в комплект которой входили приемник РСИ-6М и передатчик РСИ-6. Антенна - однолучевая, длиной 4,85 м. Мачта высотой 0,67 м крепилась на правой стороне фюзеляжа.

На самолете был установлен кислородный прибор легочного типа КП-14, который находился на левой стороне фюзеляжа между шпангоутами ╧9 и ╧10. Кислородный баллон (4 литра) устанавливался на левом борту носовой части у шпангоута ╧12. Доступ к баллону осуществлялся через носовой откидной люк.

Бронирование состояло из двух бронеплит (12 мм). Первая бронеплита устанавливалась на шпангоуте ╧3 перед патронными ящиками, вторая - на шпангоуте ╧6 перед приборной доской. С машины ╧400 также устанавливали лобовое бронестекло (65 мм).

Вооружение включало одну пушку Н-37 с боезапасом 40 патронов и две пушки НС-23К с боезапасом по 80 патронов. С машины ╧380 на пушки НС-23К стали устанавливать газоотводные трубы-глушители. Патронные ящики располагались в верхней части переднего отсека фюзеляжа. Доступ к боезапасу осуществлялся через носовой откидной люк. Прицел - коллиматорный ПКИ-1, а затем автоматический стрелковый прицел АСП-1Н. Для регистрации результатов стрельб на самолете был установлен кинофотопулемет С-13, который размещался в лобовике левой консоли крыла на кронштейне, установленном на нервюре ╧1.








 ЛТХ:
Модификация   Миг-9
Размах крыла, м   10.00
Длина, м   9.75
Высота, м   3.225
Площадь крыла, м2   18.20
Масса, кг
  пустого самолета   3533
  максимальная взлетная   4998
  топлива   1298
Тип двигателя   2 РД РД-20
Тяга, кгс   2 х 800
Максимальная скорость, км,/ч
  у земли   864
  на высоте   910
Практическая дальность, км   800
Скороподъемность, м/с   806
Практический потолок, м   13000
Экипаж, чел   1
Вооружение:  одна 37-мм пушка Н-37 (40 снарядов) и
 две 23-мм пушки НС-23 (160 снарядов).


 Доп. информация :


  Чертеж "Микоян,Гуревич МиГ-9 (1)"
  Чертеж "Микоян,Гуревич МиГ-9 (2)"
  Фотографии:

 Первый опытный И-300
 Первый опытный И-300

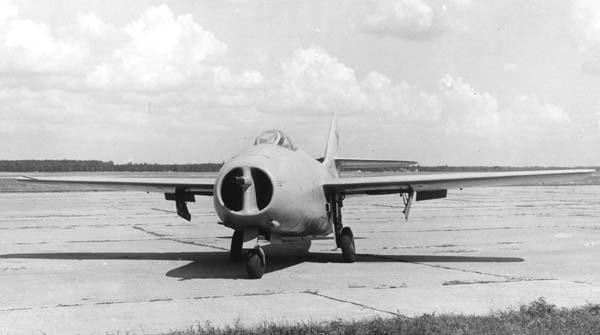

 МиГ-9
 МиГ-9
 МиГ-9
 Первый МиГ-9 в Монино   ╘ Milos Miklik
 МиГ-9
 МиГ-9 в Монино   ╘ Сергей Рябцев
 МиГ-9 с тормозными щитками
 МиГ-9 с тормозными щитками
 МиГ-9 с глушителем "бабочка" на пушке Н-37
 МиГ-9 с подвесными топливными баками

  Схемы:

 МиГ-9

  Варианты окраски:

 Первый опытный И-300
 Серийный МиГ-9
  МиГ-9 с глушителем "бабочка" на пушке Н-37
 МиГ-9 ВВС Китая
 МиГ-9 ВВС Китая







Список источников:

Авиация и Космонавтика. Евгений Арсеньев. ОКБ им. А.И.Микояна
Крылья России. История и самолеты ОКБ "МиГ"
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов


Уголок неба. 2004  (Страница:     Дата модификации: )





  Реклама:

Говорящий хомяк woodyotime.
