   МиГ-17ПФ

Разработчик: ОКБ Микояна, Гуревича
Страна: СССР
Первый полет: 1952
Тип: Истребитель-перехватчик
  ЛТХ     Доп. информация



24 мая 1952 г. вышло Постановление Совета Министров СССР No. 2460-933сс о разработке перехватчика МиГ-17 с РЛС РП-1 "Изумруд". Эта станция была создана в НИИ-17 под руководством главного конструктора В.В.Тихомирова и в марте 1952 г. успешно прошла ГИ на опытном самолете СП-5, созданном на базе МиГ-15бис. Она обеспечивала автоматическое сопровождение цели, сопрягалась с оптическим прицелом АСП-3НМ и была признана военными наиболее подходящей для применения на одноместных истребителях. Станция позволяла обнаруживать воздушные цели в пределах ± 60 град.  по азимуту и +26 град. , -16 град.  по вертикали. Дальность обнаружения бомбардировщиков типа Ил-28 и Ту-4 составляла днем 5,6 км и 7,7 км, а ночью - 8,4 км и 11 км соответственно. При сближении с целью на 2 км автоматически включалась прицельная антенна, позволявшая производить точную наводку.

Перехватчик, оснащенный радиолокатором "Изумруд", получил в ОКБ-155 внутризаводской шифр "изделие СП-7". Установка новой РЛС и трех пушек НР-23 потребовала внесения в конструкцию самолета соответствующих изменений. Так, в носовой части разместили две антенны локатора: одну - под обтекателем в центре воздухозаборника, вторую - в его верхней "губе". По сравнению с серийным МиГ-17 взлетная масса перехватчика увеличилась на 225 кг.

Постройка опытного СП-7 завершилась в середине июля 1952 г., и 8 августа Седов впервые поднял его в воздух. Заводские испытания показали, что скороподъемность, потолок и максимальная скорость перехватчика ниже, чем у серийных истребителей, а установленные в носовой части антенны ухудшили обзор. В мае 1953 г. завершились Госиспытания, по итогам, которых был сделан вывод, что характеристики самолета приемлемы для принятия его на вооружение. Перехватчик решили строить на заводах в Горьком и Тбилиси. Вскоре он получил обозначение МиГ-17П. Самолет стал первым в СССР легким перехватчиком с РЛС, принятым на вооружение.

В январе 1954 г на ГИ была передана опытная машина с двигателем ВК-1Ф, получившая шифр СП-7Ф с улучшенным размещением РЛС РП-1 "Изумруд". Испытания закончились в апреле с положительной оценкой. В частности выяснилось, что по сравнению с МиГ-17П максимальная скорость и скороподъемность самолета значительно улучшились, но в связи с возросшей массой уменьшились крейсерская скорость и дальность полета. Модернизированный перехватчик был внедрен в серийное производство под обозначением МиГ-17ПФ. На нем разместили систему "Сирена-2" и навигационный штурманский индикатор НИ-50Б. Вооружение состояло из одной пушки Н-37Д и двух НР-23, либо из трех или двух НР-23. Основные отличия МиГ-17ПФ от МиГ-17:

  • изменены внешние и внутренние обводы головной части фюзеляжа для размещения антенны и блоков РЛС, что повлекло за собой увеличение внешнего сопротивления фюзеляжа и гидравлических потерь воздушных каналов на входе;

  • установлены тормозные щитки площадью 0,97м2;

  • увеличен вес самолета на 225 кг;

  • вооружение состоит из трех пушек НР-23 с боекомплектом по 100 патронов.

  • хвостовая часть аналогична МиГ-17Ф

В середине 50-х гг. небольшое количество серийных перехватчиков оснастили радиокомандной системой наведения "Горизонт-1". Такие самолеты получили обозначение МиГ-17ПФГ.

За ним последовали - МиГ-17ПФ (СП-8) и МиГ-17ПФ с управляемыми ракетами К-13 (Р-3С). МиГ-17ПФ (СП-8)- истребитель-перехватчик с РЛС РП-5 "Изумруд-5". Постановлением Совета Министров от 9 августа 1954 г. и приказом МАП от 23 августа 1954 г. установлен срок предъявления на государственные летные испытания - декабрь 1954 г. К разработке темы приступили в июле 1954 г. Самолет был закончен в производстве и отправлен на заводские испытания 27 декабря 1954 г. Станция РП-5 представляла собой модернизацию станции РП-1 и имла ряд изменений, позволивших увеличить дальность автоматического захвата и сопровождения цели до 4 км, а также осуществить защиту станции от несинхронных импульсных помех. После успешных испытаний РЛС РП-5 "Изумруд-5" была запущена в серийное производство и устанавливалась на самолетах МиГ-17 ПФ (на заводе No.31 с декабря 1955 г.) и МиГ-19П.

В соответствии с решением ГКАТ и ВВС от 21 января 1963 г., по договору от 24 января 1963 г. ОКБ выпущены рабочие чертежи на доработку крыльев и электросхем под крепление пилонов, в производстве изготовлены детали и в IV квартале 1963 г. оборудован самолет МиГ-17ПФ с управляемыми ракетами К-13. На самолете произведен контрольный полет. В 1964 г. совместно с заводом No.134 проведены летные испытания, которые закончились положительными результатами.

Фронтовые истребители в ограниченном количестве поступали и в авиацию ПВО, где они тоже завоевали неплохую репутацию, но до появления самолетов с ВК-1Ф явно недотягивали по высотным характеристикам. Однако для ПВО предназначались прежде всего перехватчики, и вот тут при освоении МиГ-17П в строевых частях возникли проблемы. Оказалось, что методика подготовки летчиков и система наведения не соответствовали возросшим возможностям машины. По этому поводу заслуженный летчик-испытатель Герой Советского Союза Ю. А. Антипов вспоминал: "В середине 50-х годов ПВО Бакинского округа стали частенько беспокоить разведчики, прилетавшие со стороны Ирана. Казалось бы, чего проще - наводи на них перехватчики МиГ-17П и делу конец. Но все попытки были тщетны. Разведчик знал, что вся зона Каспийского моря разделена пополам между ПВО Азербайджана и Казахстана, и умело пользовался этим. Маневрируя с запада на восток, он только раздражал ПВО обоих регионов и, выполнив свою задачу, уходил домой. Как только разведчик попадал в поле зрения бакинской ПВО, сразу же поднимались перехватчики и наводились на цель, но летчики МиГ-17П ее не видели. Стали грешить на аппаратуру наведения и прицеливания. Для оказания помощи мы с Г.Т.Береговым срочно вылетели в Баку. Быстро разобравшись в чем дело и выполнив ряд показательных перехватов пилотируемых мишеней Ил-28, поставили диагноз - слишком инертная служба наведения. Пока по инстанции от рядового оператора РЛС до летчика доходила информация о нарушителе, цель успевала уйти на значительное расстояние, да еще и выполнить маневр. В итоге летчик искал своего противника совсем в другом месте".

Немало хлопот советской системе ПВО доставляли автоматические дрейфующие аэростаты. Не могли остаться в стороне от борьбы с ними и пилоты "семнадцатых". Так, летом 1954 г. командиру отдельной эскадрильи МиГ-17П к-ну Л.И.Савичеву удалось уничтожить под Черновцами АДА, следовавший на высоте 10000 м, причем потратить для этого всего девять снарядов. Через несколько дней Савичев вновь вылетел на перехват аэростата, но этот шар находился на большей высоте, и хотя летчик израсходовал весь боекомплект, сбить его не смог.

Остались в биографии МиГ-17 и встречи с высотным американским самолетом-разведчиком U-2. В 1956 г. один из летчиков Московского округа ПВО, выполняя полет в районе столицы, увидел высоко над собой летательный аппарат незнакомой конструкции, который медленно проплывал на эшелоне порядка 20 км. Достать его не представлялось возможным. Об этом пилот доложил начальству, но ему не поверили — информация о новом разведчике в советскую систему ПВО еще не поступила. Операторы наземных РЛС также не смогли подтвердить факт полета американского самолета. Несколько позже им удавалось в течение краткого времени обнаруживать высотную цель, но устойчивое сопровождение отсутствовало. В 1957г. над Приморьем два МиГ-17П из 17-го ИАП безуспешно пытались достать U-2. В том же году летчик 9-го ГИАП в районе границы с Узбекистаном опять попробовал перехватить U-2, причем смог выйти на потолок своего "семнадцатого". Однако американец спокойно проследовал дальше на высоте более 20 км.

9 апреля 1960г. с авиабазы в Пешаваре (Пакистан) в очередной разведрейд на U-2 отправился Ф.Пауэрс. Он пересек советскую границу в районе Туркмении, на высоте 20-21 км сделал несколько заходов над полигоном Войск ПВО в районе озера Балхаш, затем развернулся, облетел полигон Байконур и, пробыв над территорией СССР 6ч. 48 мин, ушел за границу. U-2 остался недосягаем ни для перехватчиков корпуса ПВО, ни для истребителей 73-й Воздушной армии. В надежде на то, что на обратном пути американский разведчик может снизиться, на его перехват поднялись два МиГ-17 из 156-го ИАП, базировавшегося на аэродроме Мары-2, причем летчики получили разрешение командования на пересечение границы Ирана. Преследуя Пауэрса, МиГи углубились на территорию соседней страны до 300 км, но фортуна и на сей раз не помогла советским истребителям. Горючее быстро таяло, и они вынуждены были вернуться на свой аэродром. Интересно, что правительство Ирана даже не сделало заявлений по поводу нарушения границы советскими самолетами.

С этой страной связаны еще несколько эпизодов в биографии МиГ-17. Летом 1963 г со стороны Ирана нарушил воздушное пространство СССР двухмоторный поршневой самолет Aircommander-560. На его перехват командир 17-й ИАД ПВО п-к А.Д.Котов поднял два МиГ-17П из 156-го ИАП. Перехватчики пилотировали командир звена к-н Степанов и ст. л-т Судариков. Летчики предприняли попытку посадить нарушителя, но тот, развернувшись, упорно прорывался к границе. Степанову пришлось открыть огонь. Самолет загорелся и упал в километре от границы на иранской территории. Как было установлено позднее, погибли офицер разведки Ирана и полковник американской армии. Интересно, что именно в это время в Иране с дружественным визитом находилась делегация СССР во главе с Л.И.Брежневым. Через год еще один иранский Aircommander-560 пересек советскую границу в районе Серехса. На его перехват было поднято звено к-на Печенкина из того же полка. Истребители заставили нарушителя совершить посадку на один из запасных аэродромов в районе г. Мары. Экипаж самолета впоследствии был передан иранской стороне.

В противодействии самолетам-нарушителям принимали участие не только летчики ПВО. но и ВВС и авиации ВМФ. Именно морским пилотам принадлежит первая воздушная победа, одержанная на МиГ-17. 29 июля 1953 г. в 6ч 56 мин с аэродрома Николаевка была поднята пара 83-го ГИАП ВВС ТОФ в составе ведущего к-на А.Рыбакова и ведомого л-та Ю.Яблонского. В 7.06 они получили указание на перехват неизвестного самолета, находившегося в воздушном пространстве СССР над Уссурийским заливом и двигавшегося на высоте 10000 м в направлении о. Аскольд. В 7.11 тихоокеанцы догнали американский стратегический разведчик RB-50 и пошли на сближение с ним. При этом от оборонительного огня "Боинга" машина Рыбакова получила пробоины в носовой части и левой плоскости крыла. В ответ пара МиГ-17 открыла стрельбу, и в 7.16 все было кончено: RB-50. развалившись на части, рухнул в воду в 15 км южнее Аскольда. Из 17 членов экипажа, находившихся на его борту, уцелел только второй пилот л-т Д.Роуг, которого после достаточно продолжительного купания подобрали американские спасатели.

Однако далеко не всегда встречи с янки заканчивались столь триумфально 6 мая 1954 г воздушную границу СССР над Кольским полуостровом нарушили два В-47. На перехват была поднята пара МиГ-17 из 1619-го ИАП авиации Северного флота. Огонь велся с большой дистанции и оказался безрезультатным. Повторная атака еще одного МиГ-17 из 614-го ИАП также не принесла успеха. Через три дня лучший снайпер авиации Северного флота к-н М.Китайчик пытался на еще совсем новом МиГ-17ПФ перехватить RB-47 в районе Архангельска. Самолеты обменялись выстрелами, но американец сумел уйти. Ответил за эти неудачи командующий авиацией Северного флота генерал-лейтенант авиации И.И.Борзов, которого сняли с должности.

В том же году произошел боевой дебют МиГ-17 за пределами СССР. Летом над Болгарией стал регулярно появляться непрошеный В-26, который, по всей вероятности, выполнял разведмиссии в интересах ЦРУ. Советских войск в стране уже не было, а болгарам противопоставить этому визитеру в то время было нечего, и они обратились за помощью в Москву. Там решение приняли быстро и отрядили в командировку звено МиГ-17ПФ из 3-го ГИАП во главе с участником войны в Корее к-ном А.А.Ждановичем. Группа перелетела на один из аэродромов под Бухарестом, поскольку в Румынии еще оставались советские части, и с конца июля начала выполнять патрульные полеты в болгарском небе. На задания летчики отправлялись по одиночке, а встретиться с американцем выпало самому командиру. В одну из августовских ночей он обнаружил нарушителя, долго гнался за ним и сбил уже у самой границы. В этом же месяце четверка Ждановича вернулась в Союз.








 ЛТХ:
Модификация   МиГ-17ПФ
Размах крыла, м   9.60
Длина самолета, м   11.68
Высота самолета, м   3.80
Площадь крыла, м2   22.60
Масса, кг
  пустого самолета   4151
  нормальная взлетная   5550
  максимальная взлетная   6280
  топлива   1170
Тип двигателя   1 ТРД ВК-1Ф
Максимальная тяга, кН(кгс):
  форсажная   1 х 33.10 (3380)
  нефорсажная   1 х 25.50 (2600)
Максимальная скорость, км/ч:   1121
Практическая дальность, км   1160
Практический потолок, м:   15850
Макс. эксплуатационная перегрузка   8
Экипаж, чел   1
Вооружение:   три 23-мм пушки НР-23 с боекомплектом по 100 патронов
  боевая нагрузка - до 500 кг на 4 узлах подвески


 Доп. информация :


  Фотографии:

 МиГ-17ПФ (СП-7)
 МиГ-17ПФ (СП-7)
 МиГ-17ПФ
 МиГ-17ПФ ВВС СССР

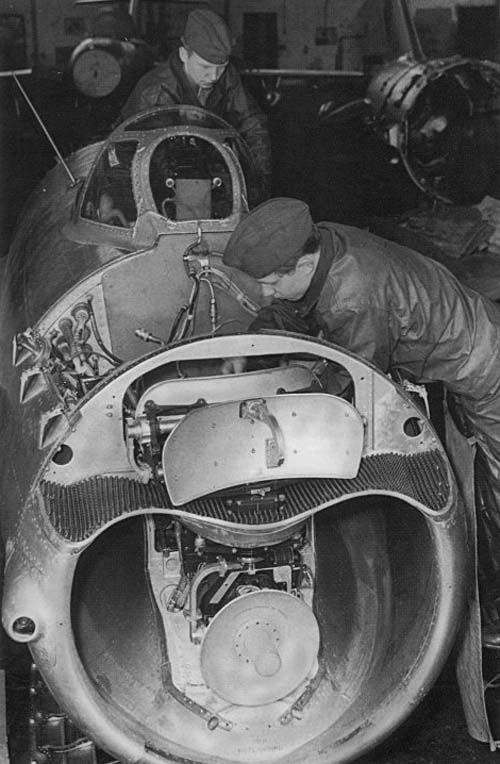

 Обслуживание МиГ-17ПФ
 МиГ-17ПФ ВВС ГДР
 МиГ-17ПФ в американском музее
 МиГ-17ПФ в американском музее

  Схемы:

 МиГ-17ПФ
 Компоновочная схема

  Варианты окраски:

 МиГ-17ПФ  ВВС СССР
 МиГ-17ПФ ВВС Болгарии
 МиГ-17ПФ ВВС Египта
 МиГ-17ПФ ВВС Сирии







Список источников:

Крылья России. История и самолеты ОКБ "МиГ"
Авиация и Время. Ефим Гордон. В тени старшего брата
Крылья Родины. Николай Якубович. 17-й из рода "МиГов"
Авиаколлекция ТМ. Николай Якубович. Истребитель МиГ-17
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
История конструкций самолетов в СССР 1951-1965гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Squadron/Signal. Walk Around 46. Hans-Heiri Stapfer. MiG-17 Fresco
Aerofax. Yefim Gordon. Mikoyan-Gurevich MiG-17
