   F-86E Sabre

Разработчик: North American
Страна: США
Первый полет: 1950
Тип: Многоцелевой истребитель
  ЛТХ     Доп. информация



В 1949 году начались работы над модификацией F-86E, а 23 сентября 1950 года новый самолет совершил свой первый полет. 17 января того же года фирма North American получила заказ па 111 самолетов данного типа. На вооружение USAF они начали поступать с мая 1951 года. В отличии от F-86A-5 новый Sabre получил цельно-поворотный стабилизатор с углом отклонения 8 градусов.

В ходе боев в Южной Корее обнаружилась более низкая скороподъемность F-86E по сравнению с его основным противником - МиГ-15. В целях устранения этого недостатка предполагалось устанавливать более мощный двигатель J47-GE-27. Таким двигателем должны были быть оснащены 360 истребителей. Однако, из-за задержек с его производством, заказанные самолеты оснащались менее мощными двигателями J47-GE-13 и J47-GE-15.






 ЛТХ:
Модификация   F-86E-5
Размах крыла, м   11.31
Длина, м   11.43
Высота, м   4.49
Площадь крыла, м2   26.75
Масса, кг
  пустого самолета   4788
  нормальная взлетная   7414
  максимальная взлетная   8077
Тип двигателя   1 ТРД General Electric J47-GE-13
Тяга, кгс   1 х 2359
Максимальная скорость , км/ч
  на уровне   1093
  на высоте   967
Перегоночная дальность, км   1645
Практическая дальность, км   1365
Боевой радиус действия, км   517
Максимальная скороподъемность, м/мин   2210
Практический потолок, м   14387
Экипаж, чел   1
Вооружение:   шесть 12,7-мм пулеметов М-3 (по 267 патронов на ствол)


 Доп. информация :


  Фотографии:

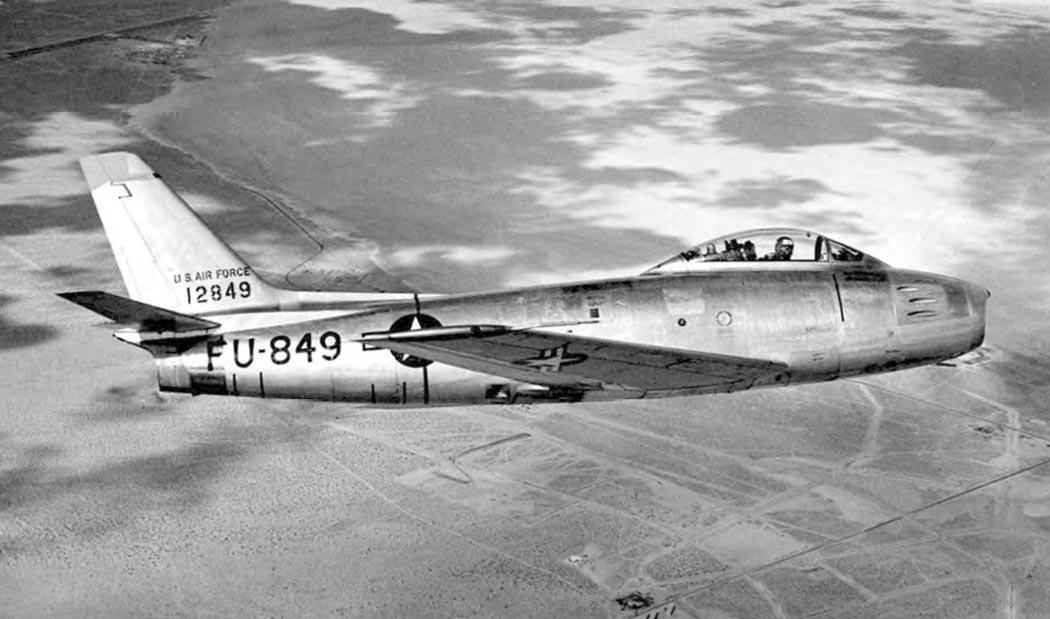

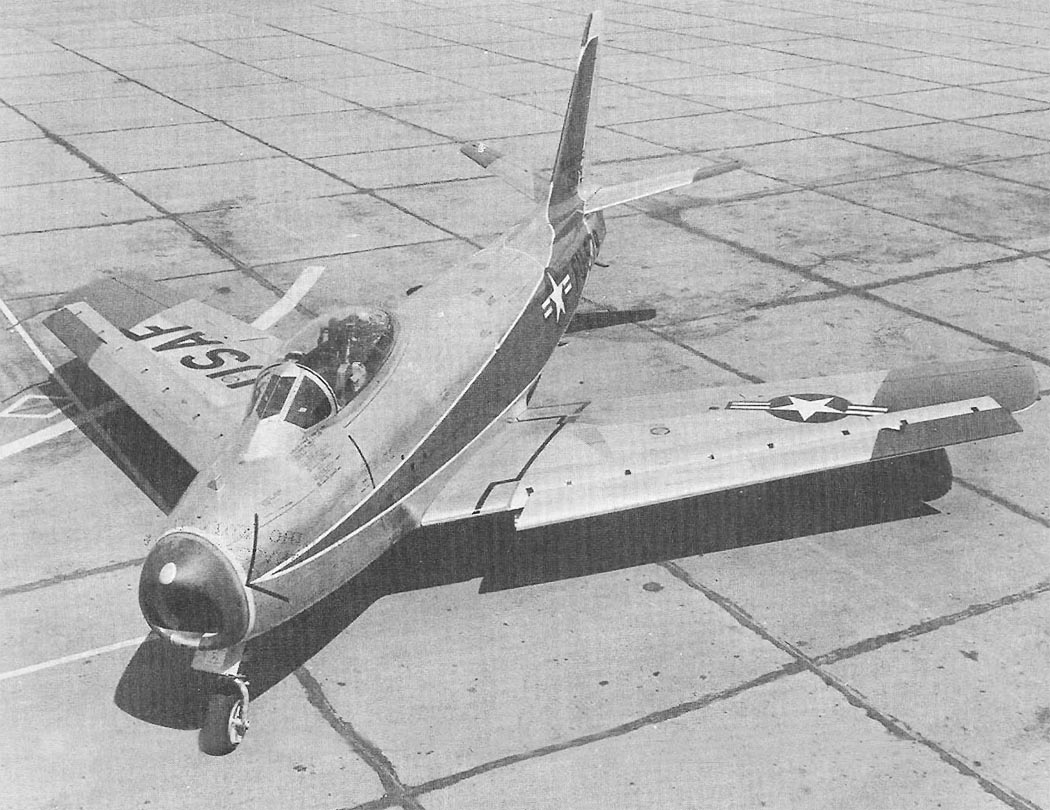

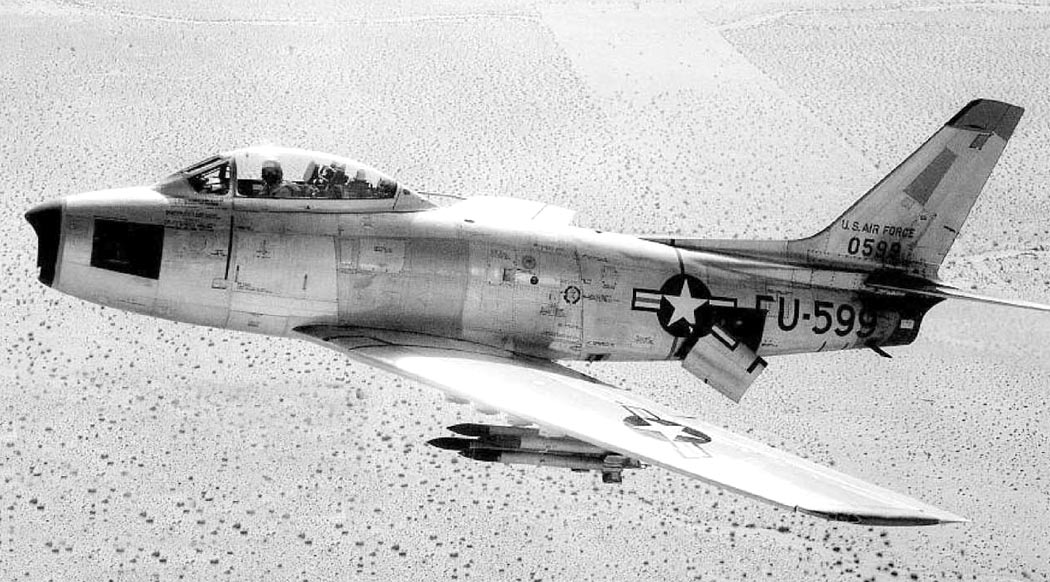

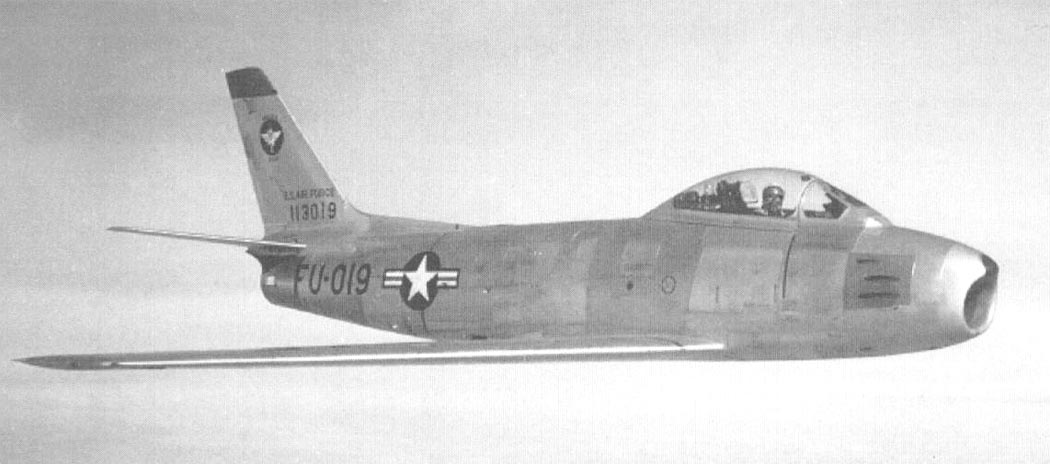

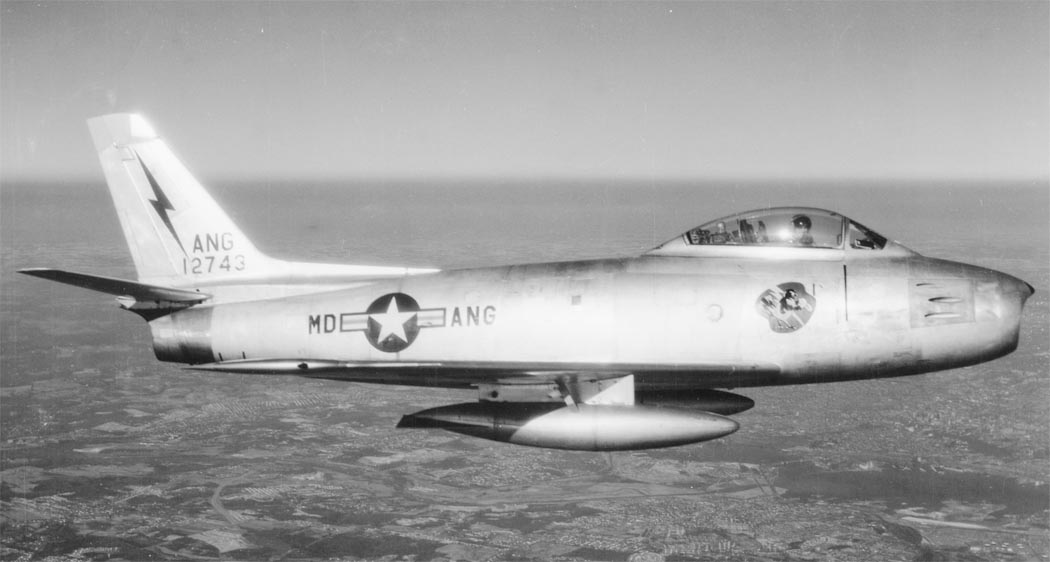

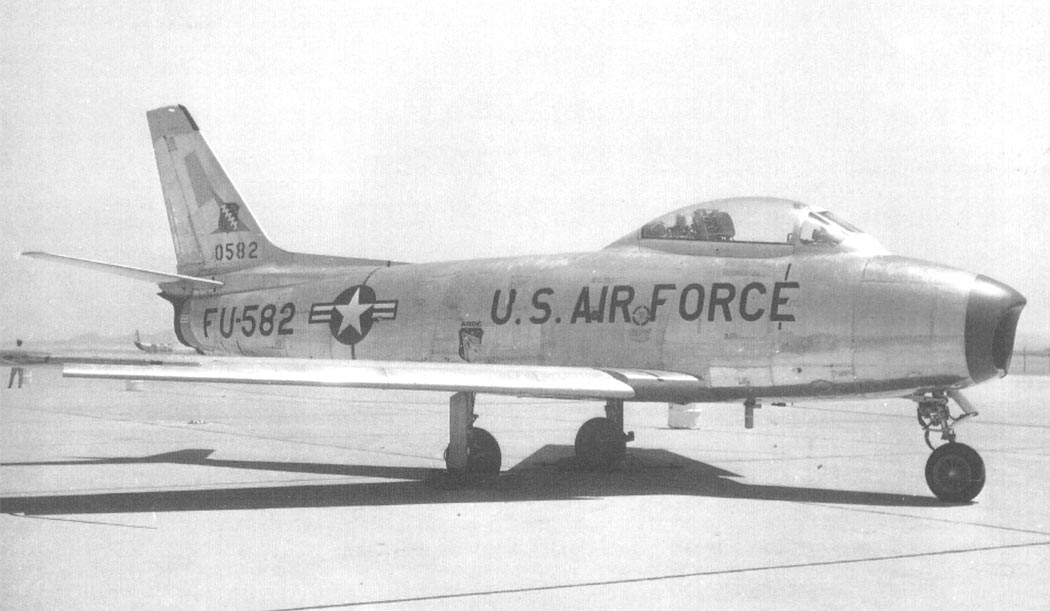

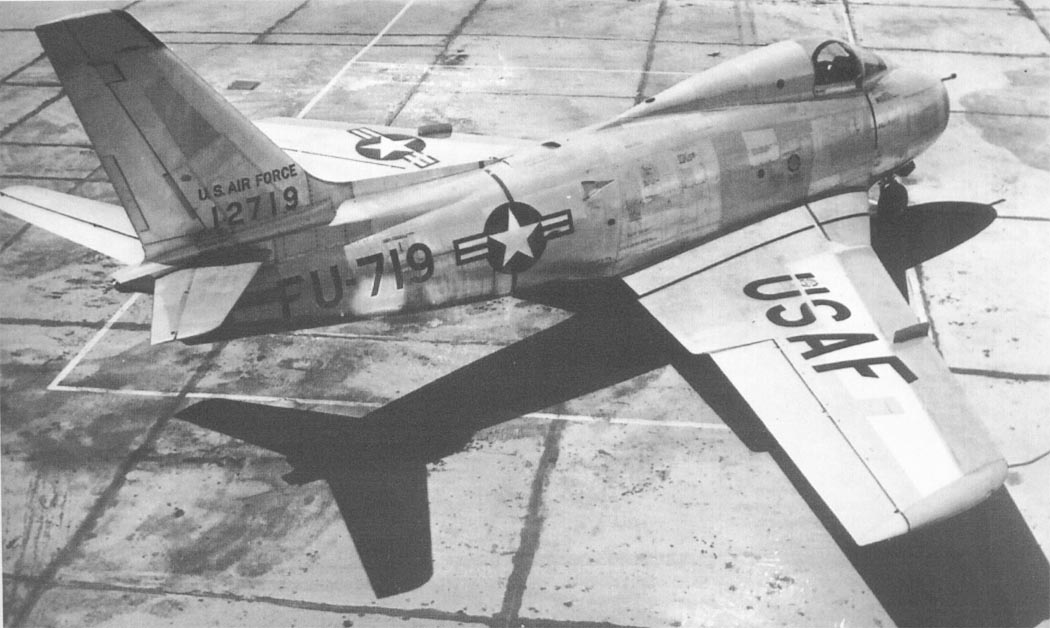

 F-86E
 F-86E
 F-86E
 F-86E
 F-86E
 F-86E
 F-86E
 F-86E

 Схемы:

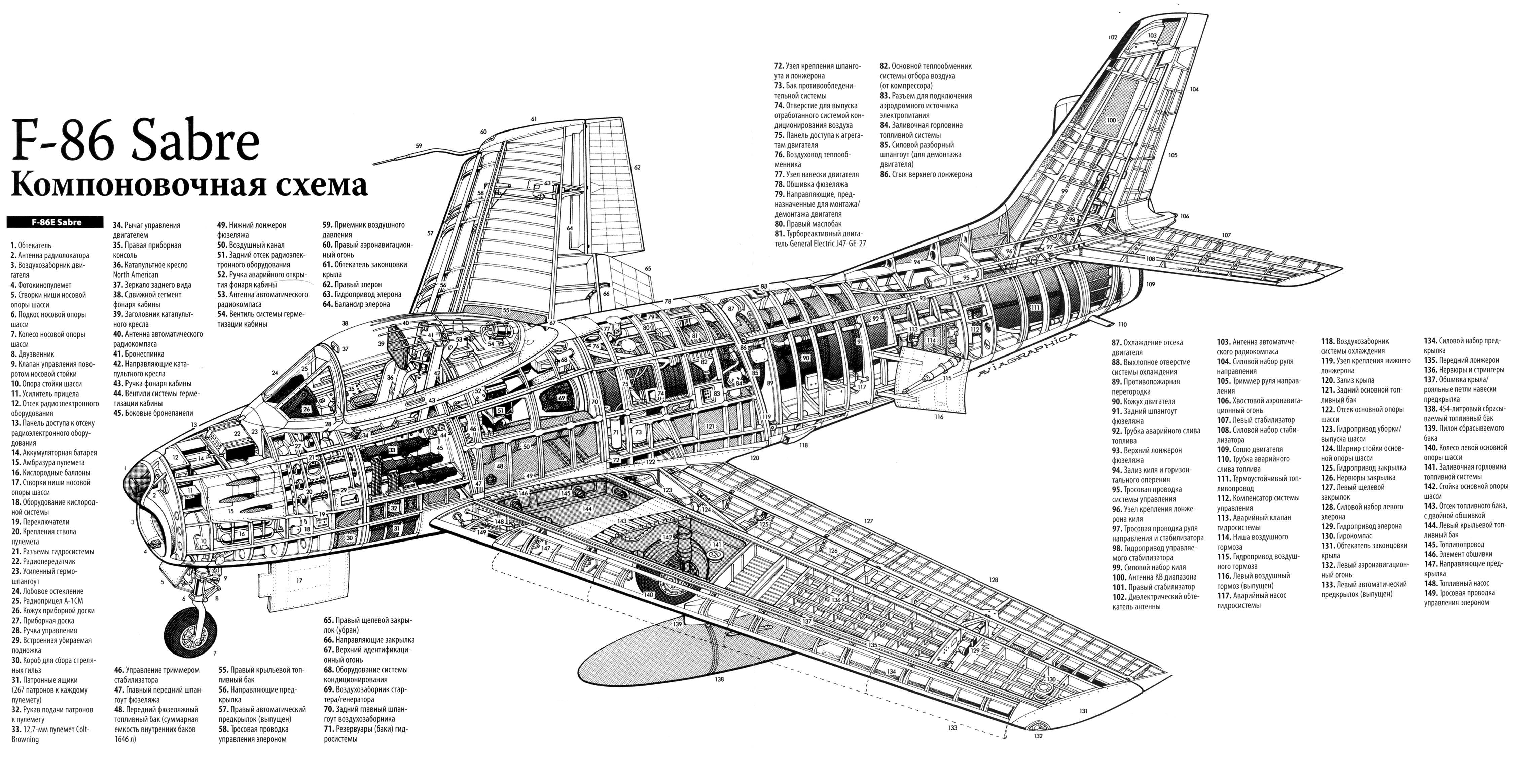

 Компоновочная схема

 Варианты окраски:

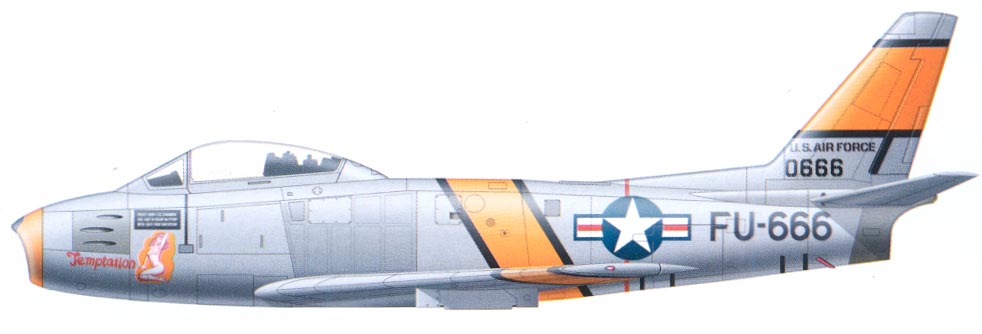

 F-86E 334th FIS, 4th FIW USAF







Список источников:
Авиафан. "Убийца МиГов". Об истребителе North American F-86 "Sabre"
Моделист Конструктор 2015-04. Н. Околелов, А. Чечин. Истребитель F-86 Sabre
USAF Museum. Aircraft Virtual Gallery. North American F-86A, -E, and -F "Sabre"
Joe Baugher. Encyclopedia of American Military Aircraft. North American F-86 Sabre
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
 FAQs.org. Greg Goebel. Air Vectors. The North American F-86 Sabre
 Squadron/Signal 1033. Larry Davis. F-86 Sabre in action
Aeroplane Profile 20. Edward Shacklady. The North American F-86A Sabre
Aeroplane Icons. F-86 Sabre : Swept wing supremacy
Aviation Classic 09. North American F-86 Sabre
Crowood. Duncan Curtis. North American F-86 Sabre
WarbirdTech 3. C. Hughes, W. Dranem. North American F-86 SabreJet Day Fighters
Squadron/Signal. Walk Around No.21. Larry Davis. Walk Around F-86 Sabre
Flugzeug Classic 2014-06. Wolfgang Muhlbauer. Ein echter Trend setter
HPM 1999-12. Zdenek Patek. F-86A, E a F Sabre
