   F7U Cutlass

Разработчик: Chance Vought
Страна: США
Первый полет: 1948
Тип: Многоцелевой истребитель
  ЛТХ     Доп. информация



В годы второй мировой войны фирма Чанс-Воут прославилась, сделав для флота лучший палубный истребитель ВМС США "Корсар". Этот самолет занял достойное место в истории американской авиации. Следующим успешным самолетом этой фирмы стал F-8 "Крусэйдер", машина, разработанная уже в 50-е годы. Период же между их созданием был относительно неудачным для Чанс-Воут: в конце войны фирма разработала дископлан XF5U-1 "Скиммер". Несмотря на несомненный успех и концептуальную новизну, он не стал приоритетным проектом, и дело ограничилось постройкой двух прототипов. Вторым, значительно менее удачным, но более счастливым детищем фирмы явился реактивный самолет F6U-1 "Пайрат", оснащенный удручающе слабым двигателем Вестингауз J-34WE-2 тягой всего 1200 кг. Из-за недостатка тяги "Пайрат" весьма неуверенно держался в воздухе. Впрочем флот США все же закупил 33 самолета, использовав их в качестве летающих лабораторий и мишеней. Через пару лет после их закупки от всех 33 машин остались лишь воспоминания. Финансовое положение фирмы спасал "Корсар", чей серийный выпуск продолжался до середины 50-х годов. В 1946 году ВМС США объявили конкурс на создание истребителя с околозвуковой скоростью полета. После выбывания из конкурса ряда известных фирм, соревнование развернулось между фирмой Дуглас, представившей проект бесхвостки, воплотившийся впоследствии в самолет F4D "Скайрэй", и Чанс-Воут, имевшая в своем портфеле четыре проекта (два - нормальной схемы и два - бесхвостой, причем каждая пара представляла собою двухдвигательный и трехдвигательный - беспрецедентно для истребителя! - варианты). Двухдвигательная бесхвостка оказалась наиболее многообещающим проектом, а благодаря ее относительной простоте и двум двигателям с форсажными камерами, фирме Чанс-Воут отдали предпочтение.

27 июня 1947 года ВМС США подписали с Чанс-Воут контракт на постройку двух прототипов нового истребителя, получившего индекс XF7U-1 и названного "Катлэсс" (обоюдоострая абордажная сабля). Прототипы построили на старом опытном заводе фирмы в городе Статфорд, штат Коннектикут. Первый прототип был готов к концу лета 1948 г. и на барже перевезен в Летно-испытательный центр ВМС. После всесторонних наземных испытаний и рулежек 29 сентября прототип, управляемый летчиком-испытателем фирмы Чанс-Воут Робертом Бейкером, поднялся в воздух. С этого дня начался длительный, занявший более пяти лет, и весьма болезненный процесс доводки самолета. Он оказался намного дольше срока службы "Катлэсса" в авиации флота. Этот факт свидетельствует о том, что самолет имел слишком высокую степень новизны, а в 50-е годы, ставшие революционными в авиации, любой летательный аппарат устаревал очень быстро. Кроме того, "Катлэсс" обладал серьезными врожденными пороками, полностью избавиться от которых так и не удалось. Проектировалось пять вариантов, и только два поступили на вооружение, а общее количество выпущенных самолетов едва превысило 300 экземпляров.

Самолеты F7U-1 с двигателями Вестингауз J-34 строились малой серией, менее 20 машин, на новом заводе Чанс-Воут в Далласе, штат Техас. Они не поступили на вооружение авиации флота, а были использованы в основном для всесторонних испытаний, в ходе которых было потеряно 5 машин. При этом погибли два летчика-испытателя фирмы. Испытания выявили ряд недостатков самолета, вытекающих из его схемы: большой угол атаки при заходе на посадку, присущий всем бесхвосткам, и усугубляемый тем, что из механизации крыла "Катлэсс" имел только предкрылки. Из-за этого летчик в критический момент подхода к кромке полетной палубы мог видеть только верхушку "острова" авианосца. Вторым, не менее опасным, недостатком явилась тенденция к "проседанию" после катапультного старта с авианосца. С проблемой попытались справиться, применив раздвижную переднюю стойку шасси, увеличивающую взлетный угол атаки с 9 до 14°. Но и этого оказалось недостаточно. Заказчика также перестали устраивать тактико-технические данные этой модификации: чисто пушечное вооружение (четыре 20-мм пушки Мк.12 под кабиной летчика), отсутствие пилонов для внешней подвески вооружения, боевой радиус всего в 560 км, потолок 13200 м, скороподъемность 55,9 м/с. В конце карьеры F7U-1 два самолета передали в показательную эскадрилью ВМС "Блю Эйнджелс" для того, чтобы составить контраст с находившимися в то время в ее составе "Кугарами". Эксперимент закончился неудачно. "Катлэссы" продержались у "Ангелов" всего около двух месяцев.

Идя навстречу требованиям ВМС, фирма Чанс-Воут разработала новую модификацию "Катлэсса" - F7U-2. Основные отличия от первой модели - усовершенствованные воздушные тормоза, опущенный нос, приподнятое кресло пилота и более развитые форкили. Был подписан контракт на производство 88 F7U-2, но его скоро аннулировали в связи с появлением еще более интересного проекта - модификации F7U-3. Этот самолет очень сильно отличался от своих предшественников. Он создавался под новые мощные двигатели Вестингауз J-46-WE-8A с форсажными камерами "Спектр". Самолет получился тяжелее своего предшественника на 4540 кг. Размах увеличился на 0,3 м, длина - на 0,65 м. Другими заметными изменениями стали пушки, размещенные в верхних частях обечаек воздухозаборников, что на ранней стадии вызвало несколько остановок двигателей при стрельбе (пороховые газы засасывало в воздухозаборник). Эту проблему решили, оснастив пушки эжекторами. На самолете появились два подкрыльевых пилона для подвески бомб, НАР и топливных баков. Внутренний запас топлива по сравнению с F7U-1 возрос с 3365 л до 4540 л. Его можно было увеличить за счет ПТБ под крылом и большого (емкость 760 л) конформного подфюзеляжного топливного бака. Кстати, на его базе позже разработали подвесной контейнер для 32 70-мм НАР "Майти Маус" - сверхзвуковых ракетных снарядов с разворачивающимся в полете стабилизатором, предназначенных для поражения самолетов. Они как раз "вошли в моду" в начале 50-х годов и рассматривались, как альтернатива пушкам. Для увеличения продолжительности полета некоторые "Катлэссы" оснащались штангой для дозаправки в воздухе. Впрочем, это решение большого распространения не получило.

Радикально была переделана носовая стойка шасси: сохранив раздвигающий механизм, ее удлинили, что позволило довести стартовый угол атаки до 20°. Одинарное колесо заменили двумя. Так как самолет не имел системы раздельного торможения колес на основных стойках, передняя опора получила гидравлическое управление. Для удобства техников было устроено более сотни новых лючков и съемных панелей. Заднюю часть фюзеляжа сделали отъемной вместе с двигателями для облегчения их замены и профилактики. В ходе модернизации давление в гидросистеме подняли с 93 до 185 кг/см2, что, с другой стороны, создало много проблем для обслуживающего персонала: любой осмотр самолета на земле теперь начинался с проверок мест подтекания гидросмеси, а таких точек было более сотни. Понадобилось около года, чтобы спроектировать новые уплотнения для гидросистемы и заменить старые. Первый полет модификации U-3 состоялся 12 декабря 1951 года. Из-за срыва сроков поставки двигателей Вестингауз J46 самолет пришлось временно оснастить бесфорсажными Алиссонами J-35-А-29. С ними он показал скорость на 180 км/ч меньше расчетной. В январе 1952-го двигатели Вестингауз были, наконец, получены и испытания успешно продолжились. Вскоре началось и серийное производство "Катлэсс" F7U-3.

Всего построили 228 машин модификации U-3, из которых 98 имели индекс "М" - "MISSILE" (ракетный). Они вооружались 2-4 ракетами "Спэрроу-1" и отличались от базовой модели двумя дополнительными пилонами и специфическим бортовым РЭО для наведения ракет. Внутренний запас топлива возрос еще на 850 л. Максимальный взлетный вес F7U-3M - 14961 кг, а его максимальная скорость с 4 "Спэрроу" - 1048 км/ч, вплотную приблизившись к значению М=1. Другой серийной модификацией "Катлэсса" стал самолет с индексом "R" - фоторазведчик с тремя фотокамерами в удлиненном носу. За кабиной пилота, вверху фюзеляжа, помещались два контейнера с осветительными снарядами. Последней моделью "Катлэсса" должен был стать тяжелый штурмовик и ударный самолет A2U-1. Предполагалось, что на семи узлах внешней подвески он будет нести бомбы, в том числе атомные, тяжелые НАР и ракеты "Буллпап". Контракт предусматривал поставку флоту 250 машин, но в ноябре 1954-го, когда на сборочной линии находилась первая пятерка штурмовиков, его аннулировали. Карьера "Катлэсса", ставшего уже "молодым старичком", в авиации флота США оказалась недолгой - чуть более трех лет. В апреле 1954-го "Катлэссы" поступили на вооружение эскадрильи VF-81 в г.Ошеана, штат Вирджиния. Несмотря на то, что "Катлэсс" был чистым истребителем, большинство машин поступило в штурмовые эскадрильи. Это лишний раз доказывает, что командование флота США было не уверено в том, как использовать новый самолет и вообще в его перспективности. "Катлэссы" распределили по нескольким береговым базам: на Атлантическом побережье они базировались в Селил Филд и в Ошеане, а на Тихоокеанском - в Мирамаре, Аламеде и Моффетт Фидд. Периодически некоторые эскадрильи "Катлэссов" базировались на авианосцах, в частности, VA-83, укомплектованная ракетоносцами F7U-3M, находилась на борту авианосца "Интрепид". В марте 1956-го эти машины участвовали в демонстрации силы в Средиземном море во время первой арабо-израильской войны. Они совершали патрульные полеты неподалеку от зоны боевых действий и были готовы в случае опасности вступить в бой. С марта 1956-го самолет стали постепенно снимать с вооружения. Первой эскадрильей, пересевшей с "Катлэссов" на "Кугары", была VF-81. Через полтора года "бесхвостое недоразумение", как называли "Катлэсс" на флоте, полностью сошло со сцены. Его заменили "Скайхоки", "Фьюри", "Кугары" и новейшие "Демоны".

В отличие от подавляющего большинства снимаемых с вооружения первой линии флота самолетов, F7U-3 не передали в резерв из-за их низкой надежности. Если в период с 1954-го по 1957-й годы уровень аварийности в среднем по авиации флота США составлял 9,2 случая на 1000 летных часов, то применительно к "Катлэссу" - 17,8! Наибольшую опасность представлял взлет с палубы авианосца с полными баками и посадка с большим остатком топлива. При катапультном старте летчики не закрывали фонарь кабины, чтобы успеть в случае нештатной ситуации покинуть самолет. Дело в том, что катапультируемое кресло не гарантировало спасения на малых скоростях и высотах, а по определению флотских острословов, "Катлэсс" тонул "чуть быстрее свинцового грузила". С июля 1952-го по август 1956-го с самолетами этого типа случилось 78 летных происшествий, из которых более четверти закончились гибелью пилотов. И, тем не менее, "Катлэсс" в воздушном бою на околозвуковых скоростях свободно "садился на хвост" "Фьюри" или "Кугару". Его летчики высказывали мнение, что в горизонтальном маневренном бою F7U-3 мог бы справиться с МиГ-15 или "Сэйбром". Это - первый самолет в ВМС бесхвостой схемы со стреловидным крылом, на нем впервые еще на стадии проектирования предусмотрели форсажные камеры. Это также первый палубный истребитель-ракетоносец, и, наконец, первый в мире самолет, осуществивший бомбометание на трансзвуковой скорости.

Описание конструкции

Истребитель F7U - это моноплан со среднерасположенным крылом и двухкилевым хвостовым оперением, построенный по аэродинамической схеме "бесхвостка". Фюзеляж овального сечения типа полумонокок. В носовой части фюзеляжа находится оборудованная катапультируемым сиденьем герметичная кабина летчика, блоки радиоэлектронного оборудования. Радиолокационная станция Мк.11 охлаждается набегающим потоком воздуха. На самолетах F7U-1 в нижней части фюзеляжа, непосредственно за входами воздухозаборников, расположены тормозные щитки. Для облегчения посадки летчика в кабину в носовой части фюзеляжа находится складная стремянка. Фонарь кабины каплевидный сдвижной. Перед лобовым стеклом закреплен штырь-ориентир, облегчающий расчет посадки на палубу авианосца. В хвостовой части самолета установлен тормозной крюк. К катапульте самолет крепится при помощи бриделя.

Шасси трехстоечное с носовым колесом. Носовая стойка шасси раздвижная. На первой модификации поворот самолета на земле осуществлялся раздельным торможением основных колес. На F7U-2 и F7U-3 передняя стойка управляемая. Механизм поворота гидравлический. Тормозной крюк V-образной формы закреплен в нижней части фюзеляжа.

Крыло самолета имеет стреловидность по передней кромке 35°. Механизация крыла состоит из предкрылков по всему размаху и злевонов. На задней кромке крыла, между килями и фюзеляжем, имеются расщепляющиеся панели воздушных тормозов.

На истребителях "Катлесс" F7U-3 и F7U-3M установлены турбореактивные двигатели J46-WE-8B с форсажными камерами. В хвостовой части фюзеляжа обшивка двухслойная для прохода воздуха охлаждения форсажных камер. Топливо располагается в фюзеляжных и крыльевых топливных баках. Расходный бак находится за кабиной летчика, в средней части фюзеляжа. К пилонам центроплана самолета F7U-3M подвешиваются дополнительные топливные баки емкостью 562 л каждый. А под фюзеляжем вместо пусковой установки неуправляемых ракет - топливный бак емкостью 760 л.

Система управления истребителя - бустерная. Оборудование состоит из радиостанции, радиокомпаса, радиолокационного и оптического прицелов. На разведывательной модификации F7U-3P в носовой части фюзеляжа размещаются аэрофотоаппараты: два перспективных и один панорамный.

Вооружение самолетов первой модификации F7U-1 - четыре пушки Мк.12 калибра 20 мм с боезапасом 180 снарядов на ствол, установленных в носовой части самолета под полом кабины летчика. На второй модификации пушки вместе с боеприпасами перенесены на верхнюю кромку воздухозаборников. Самолеты F7U-3, кроме пушечного вооружения, могут нести на двух узлах внешней подвески бомбы и неуправляемые ракеты общей массой до 900 кг. Всепогодный перехватчик F7U-3M вооружен пушками, четырьмя управляемыми ракетами "Спарроу 1" и неуправляемыми ракетами в специальном подвесном контейнере. Емкость контейнера - 32 ракеты; ракеты парами (одна за другой) вставлены в 16 трубчатых направляющих. Стрельба ведется двумя залпами, прицеливание и вычисление угла упреждения производится с помощью радиолокационного прицела Мк. 11. В полете передняя часть контейнера закрыта и автоматически открывается перед началом стрельбы.



 Модификации :
 XF7U-1  прототип истребителя.
 F7U-1  первый серийный истребитель.
 F7U-2

 предложенный вариант самолета F7U-1 с двигателями Westinghouse  J34-WE-42; проблемы, связанные с этими двигателями, привели к отмене контракта.

 F7U-3

 серийная модель с двумя турбореактивными двигателями Westinghouse  J46-WE-8A; оборудован складывающимся крылом, предусмотрено использование аэрофиниша для посадки на палубу авианосца; первый самолет взлетел 20 декабря 1951 года, построено 162 машины.

 F7U-3M

 модификация самолета, оборудованная для вооружения четырьмя ракетами Sparrow-1, построено 98 самолетов.

 F7U-3P

 обозначение модификации для разведывательной аэрофотосъемки; в эксплуатацию поступили 12 таких самолетов.




 ЛТХ:
Модификация   F7U-3
Размах крыла, м   12.09
Длина, м   13.49
Высота, м   4.36
Площадь крыла, м2   46.08
Масса, кг
  пустого самолета   8258
  нормальная взлетная   12779
  максимальаня взлетная   14353
Тип двигателя   2 ТРДФ Westinghouse J46-WE-8B
Тяга, кгс
  без форсажа   2 х 2040
  на форсаже   2 х 2720
Максимальная скорость, км/ч
  у земли   1120
  на высоте   1094
Крейсерская скорость, км/ч   834
Практическая дальность, км   1062
Максимальная скороподъемность, м/мин   3394
Практический потолок, м   12191
Экипаж, чел   1
Вооружение:   четыре 20-мм пушки Mk.12
  боевая нагрузка - 900 кг (бомбы, ПУ 70х70-мм НУР)


 Доп. информация :


  Чертеж "Vought F7U Cutlass (1)"
  Чертеж "Vought F7U Cutlass (2)"
  Чертеж "Vought F7U-1 Cutlass (1)"
  Чертеж "Vought F7U-1 Cutlass (2)"
  Чертеж "Vought F7U-3 Cutlass (1)"
  Чертеж "Vought F7U-3 Cutlass (2)"
  Фотографии:

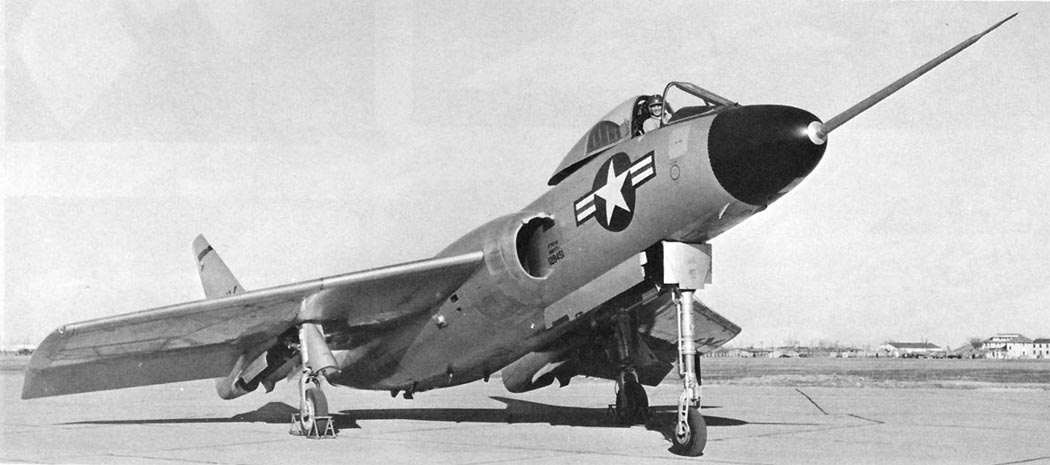

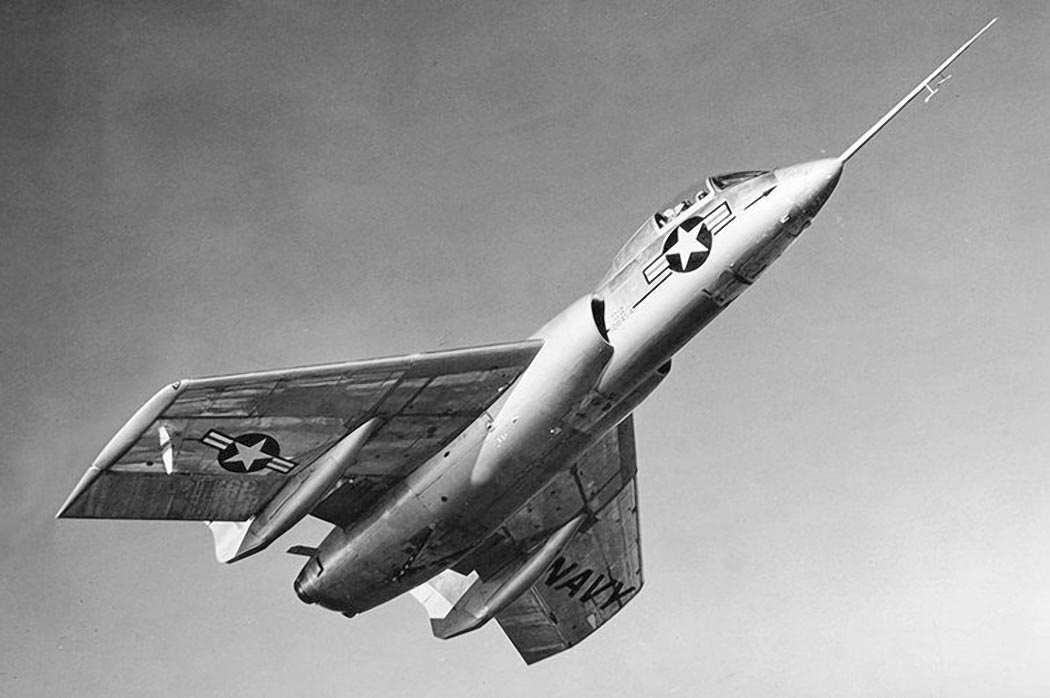

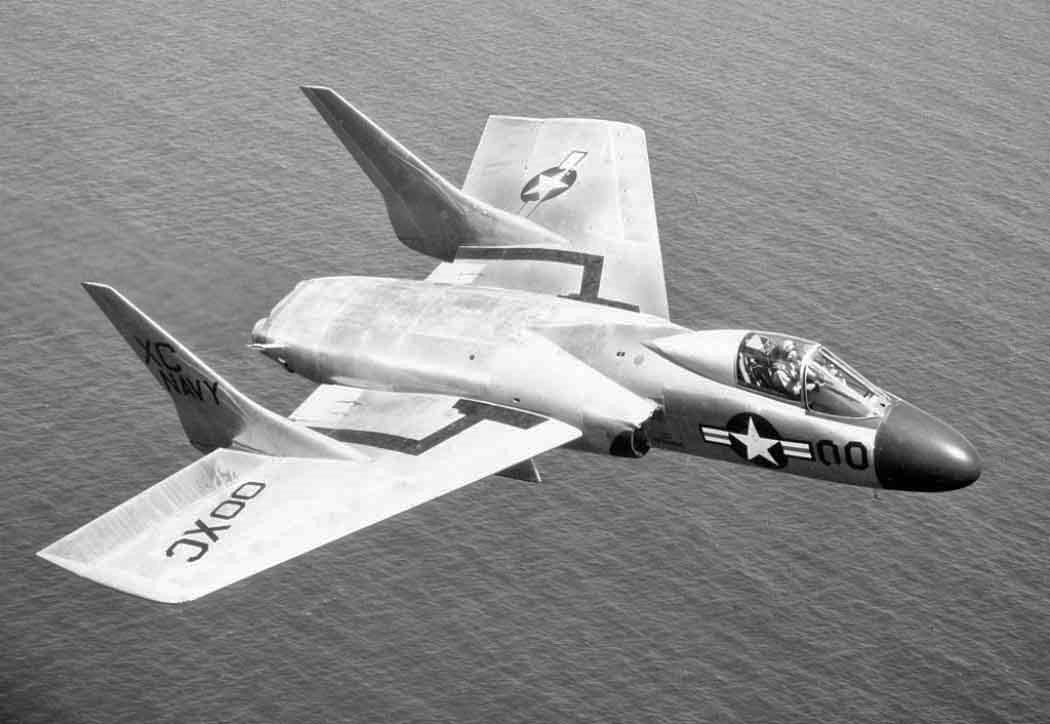

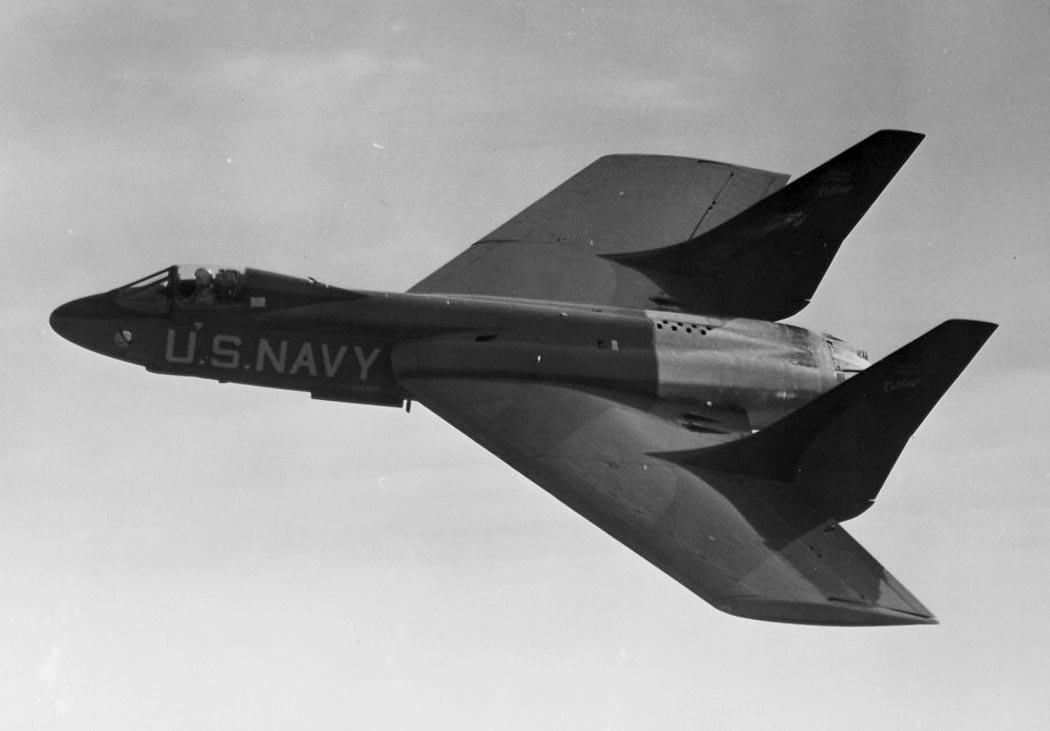

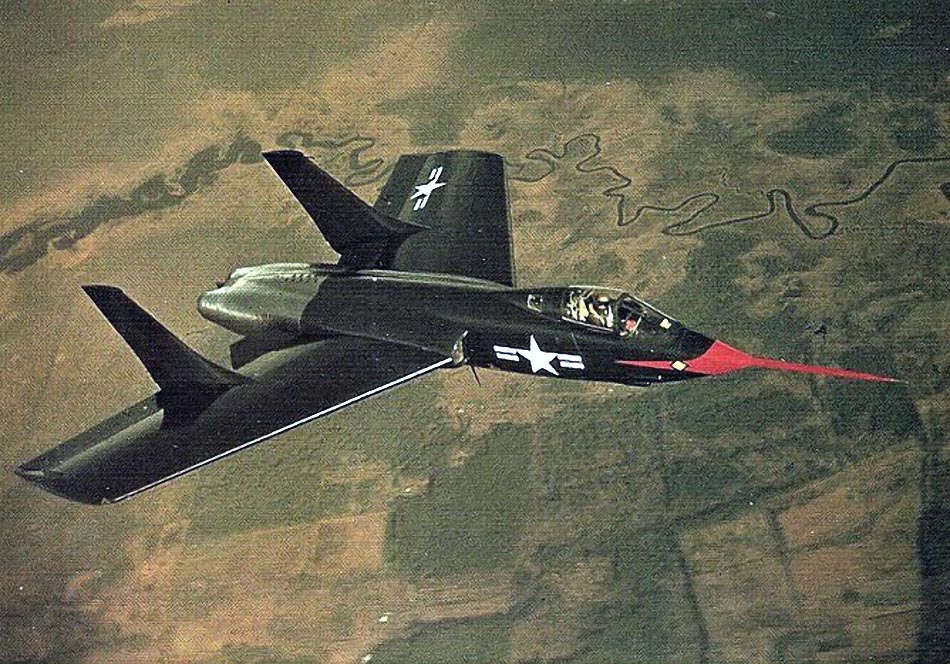

 XF7U-1
 XF7U-1

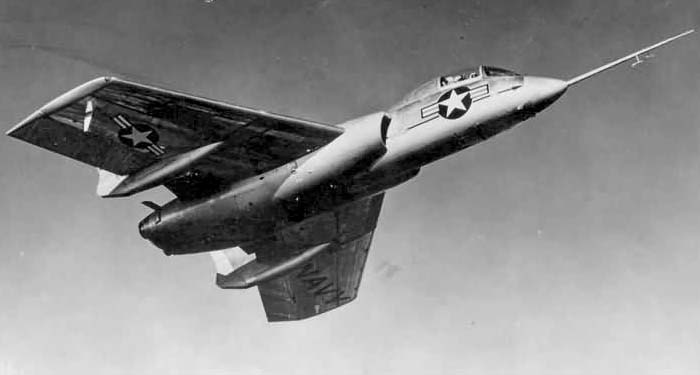

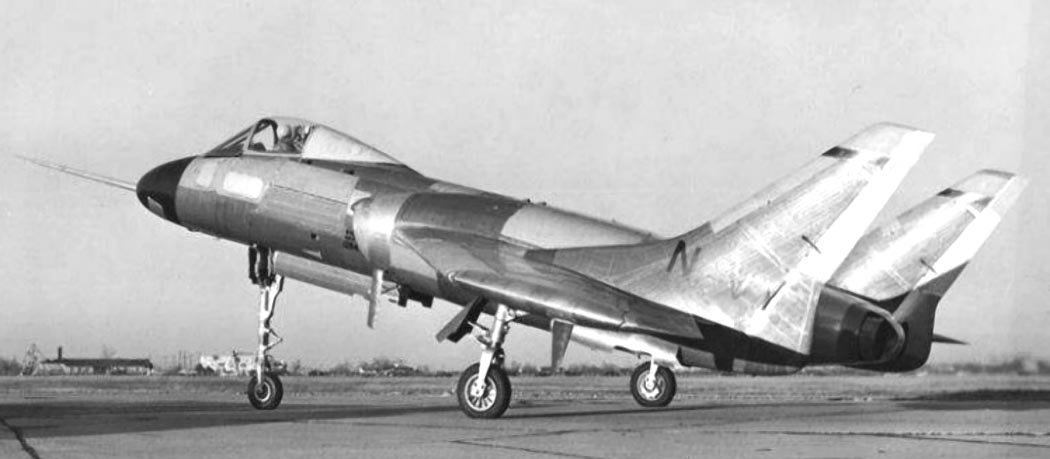

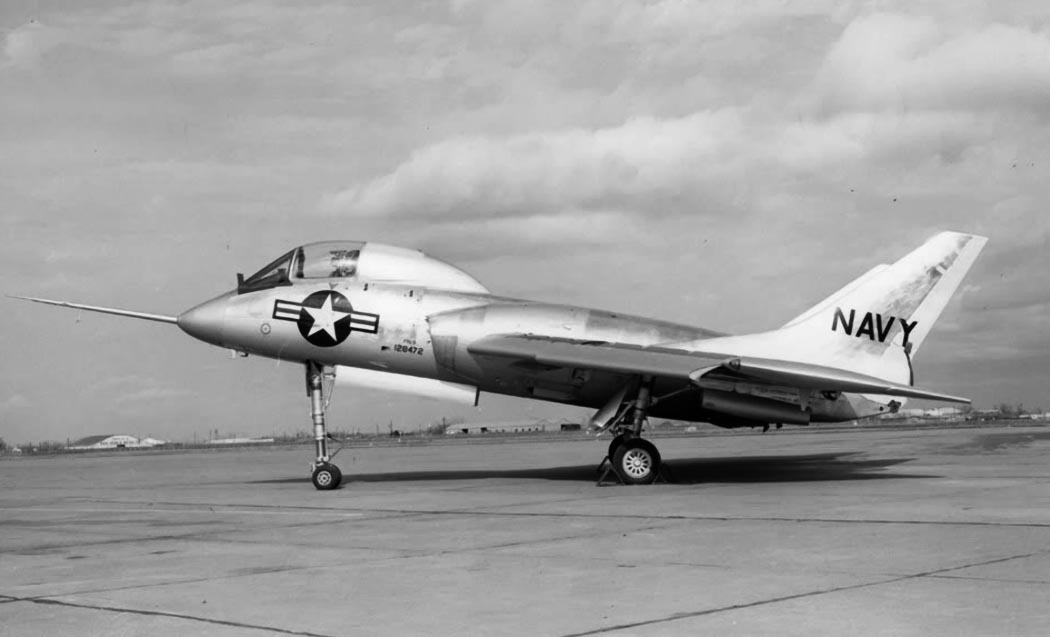

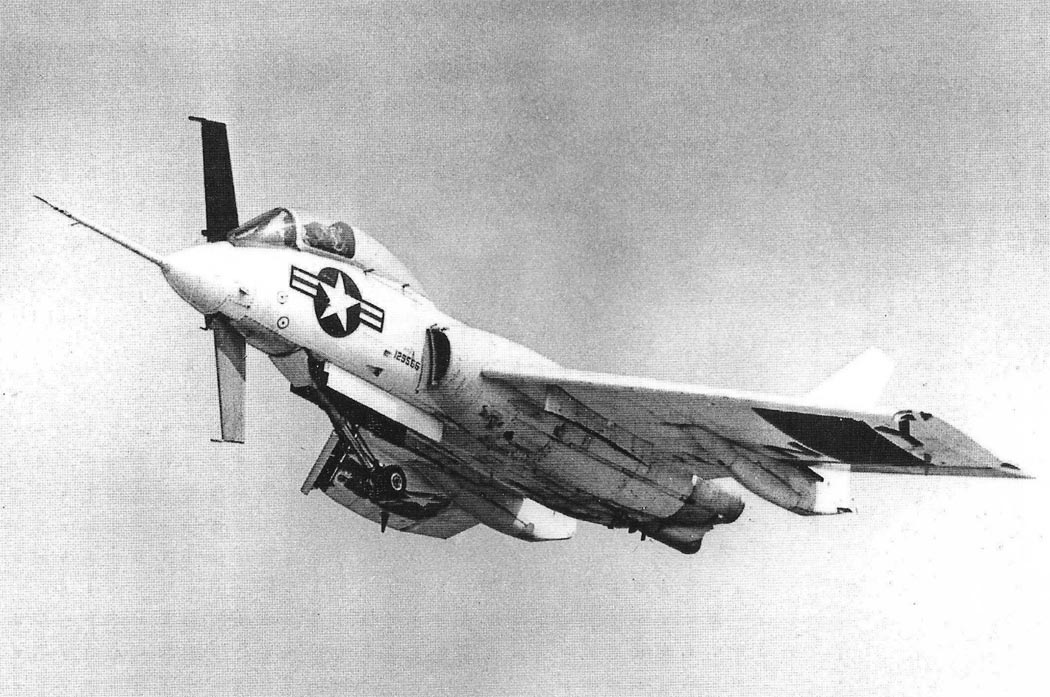

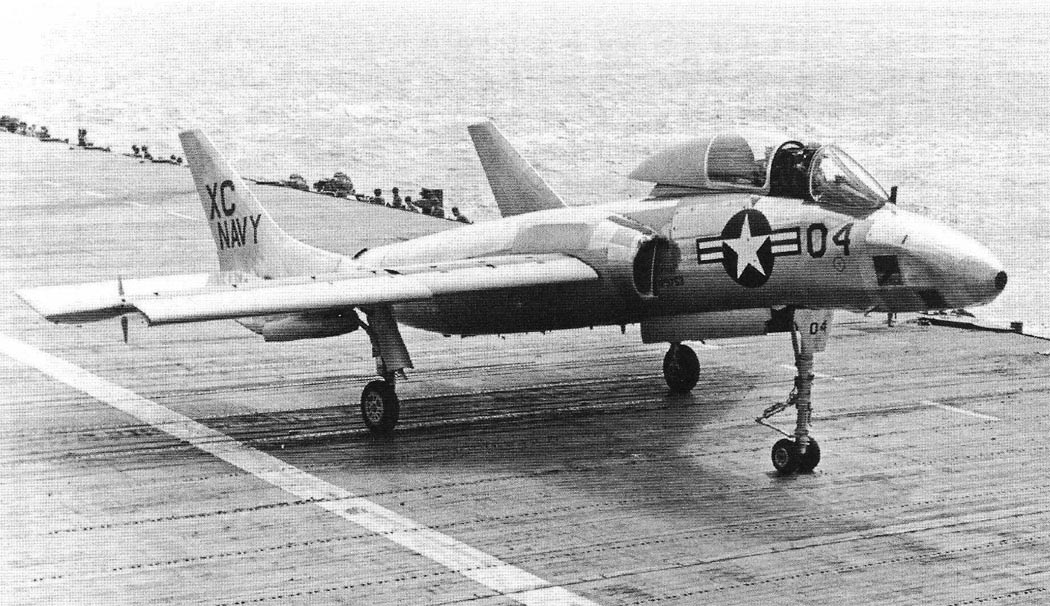

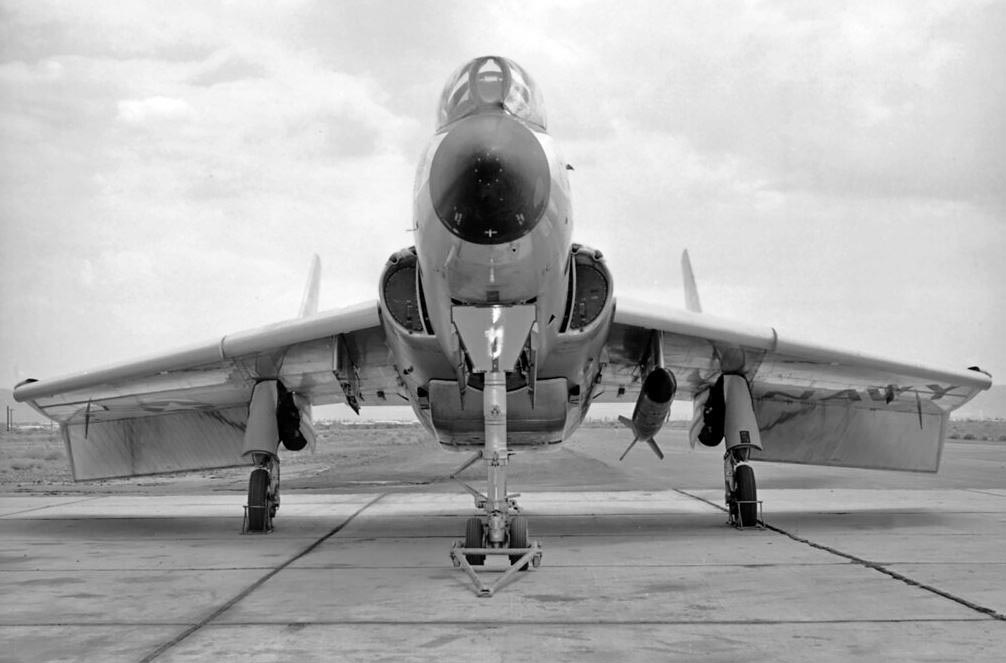

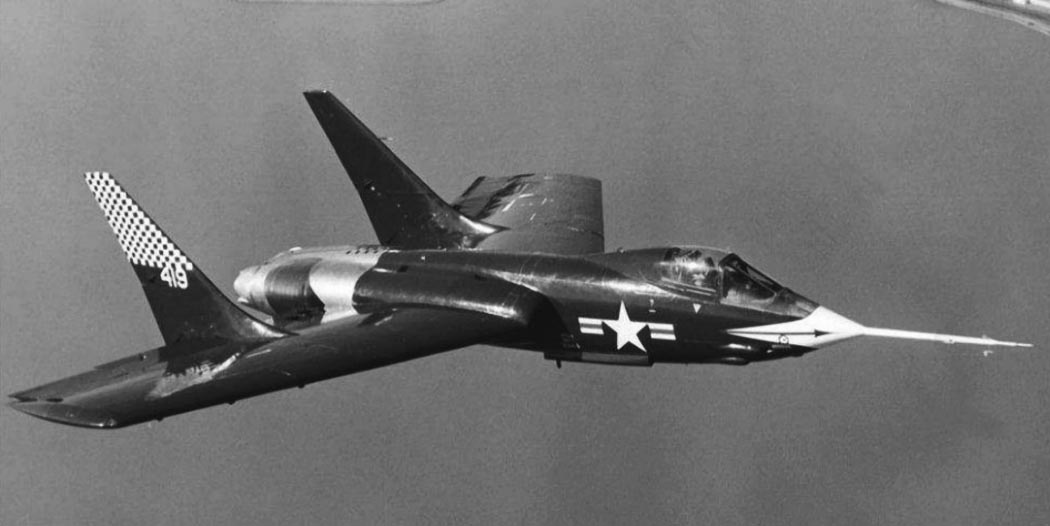

 F7U-1
 F7U-1

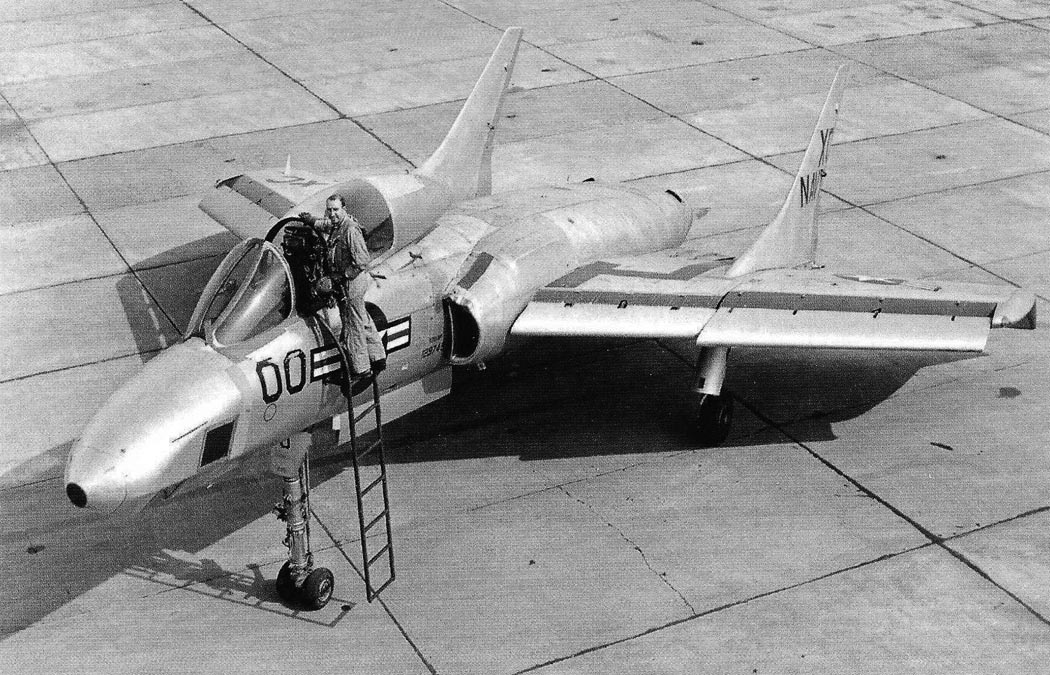

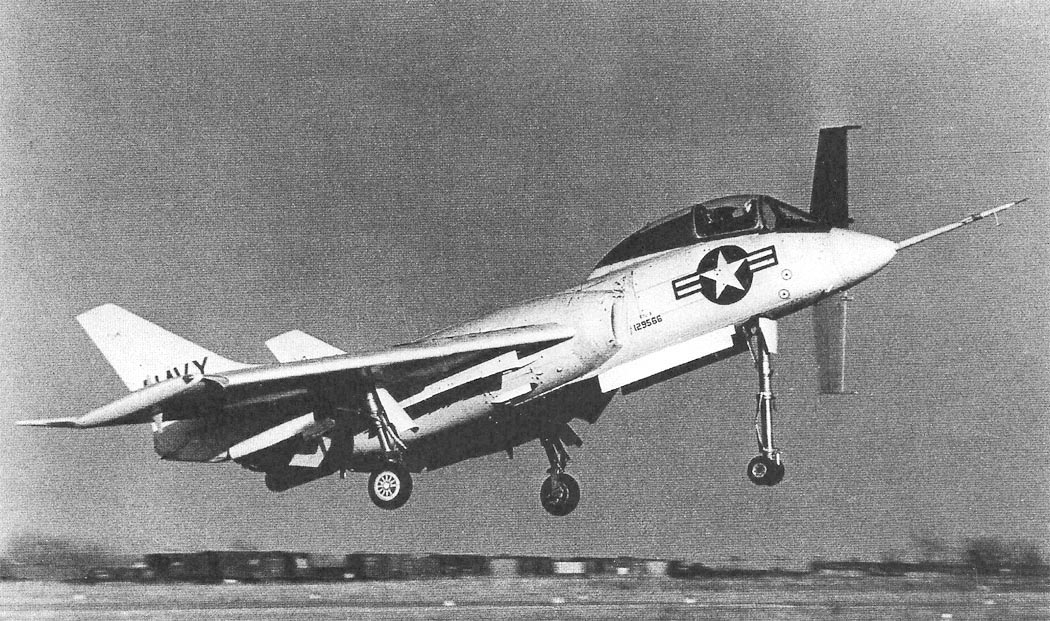

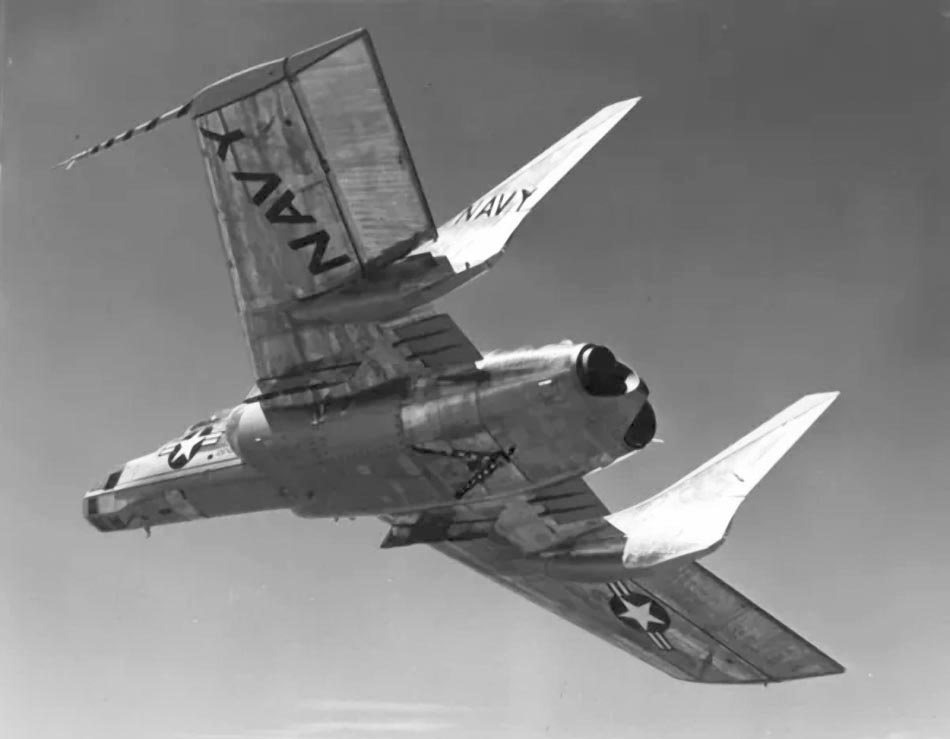

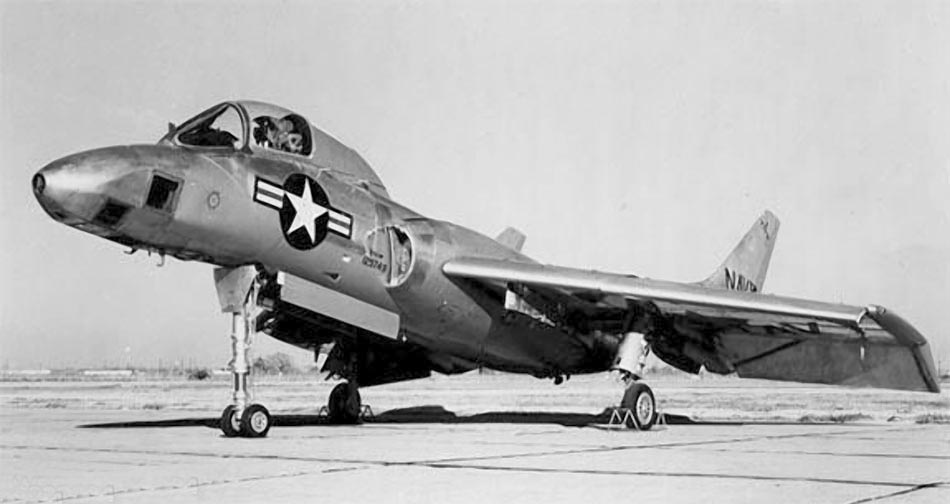

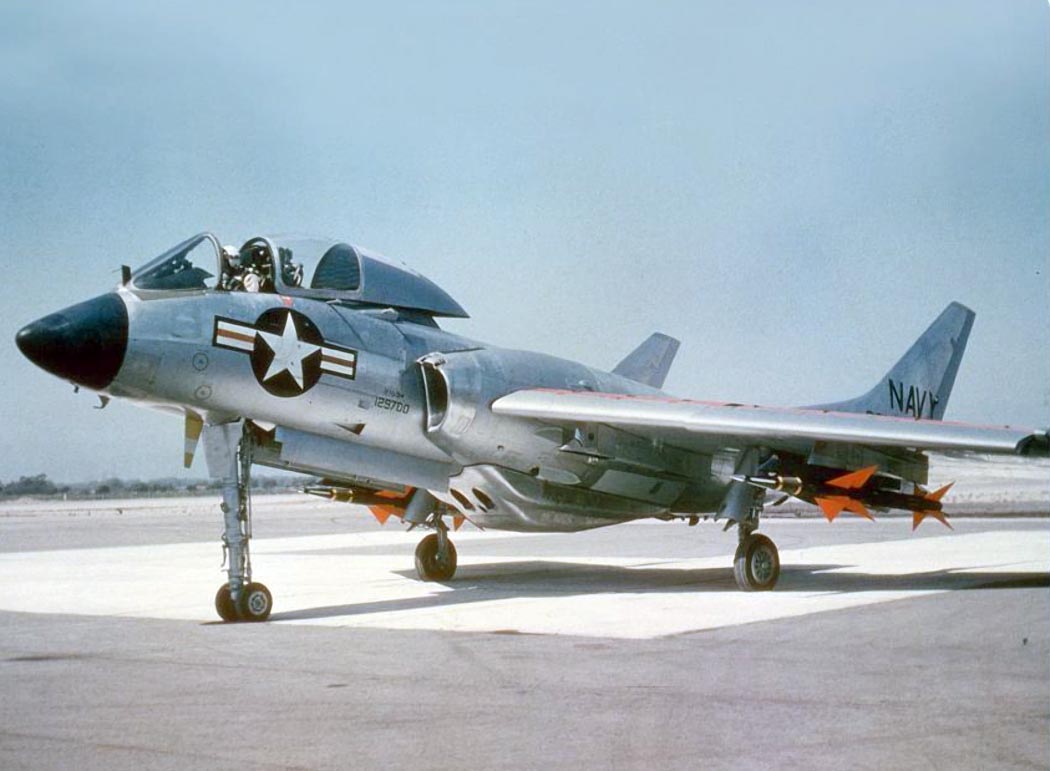

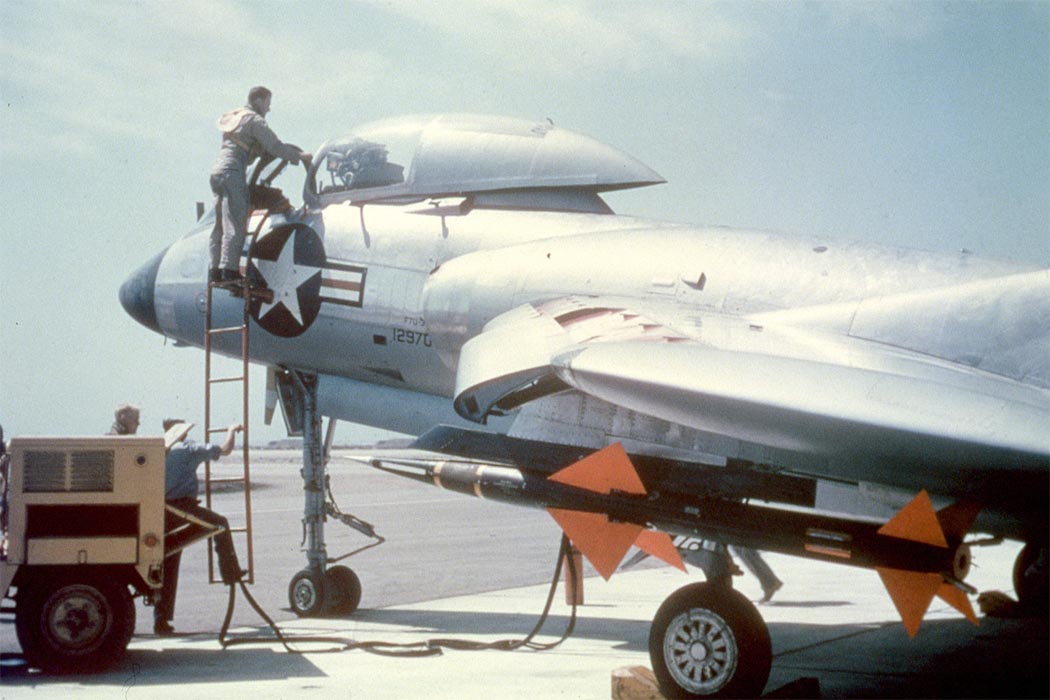

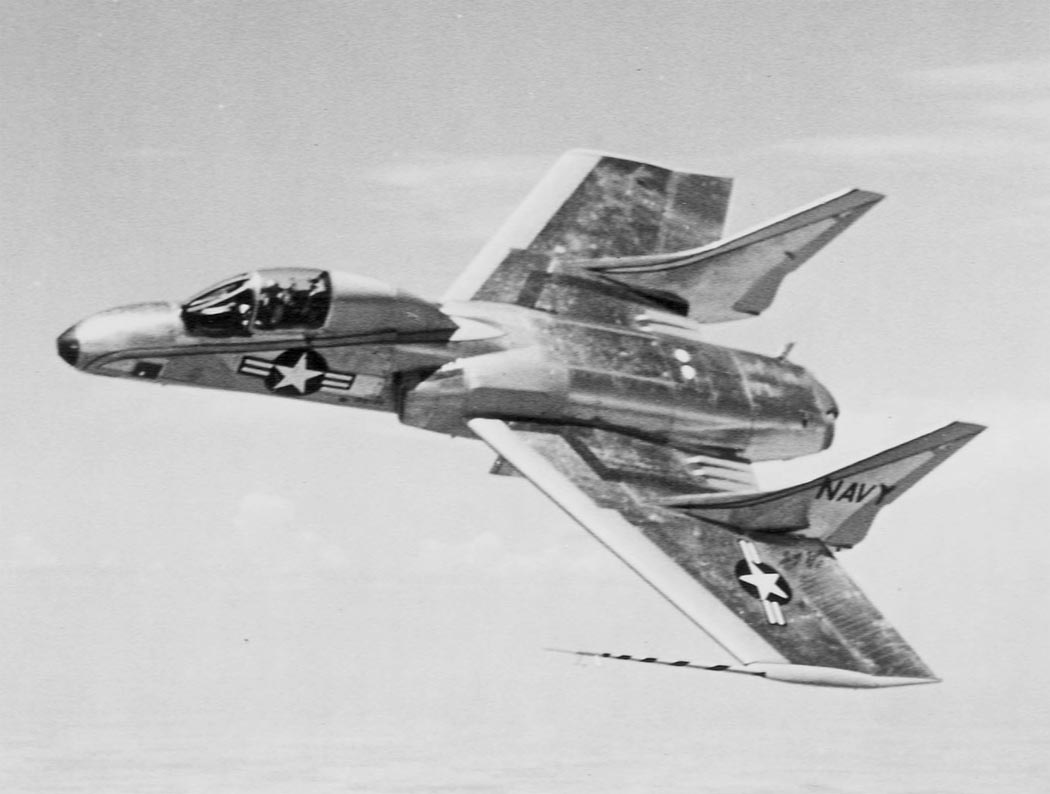

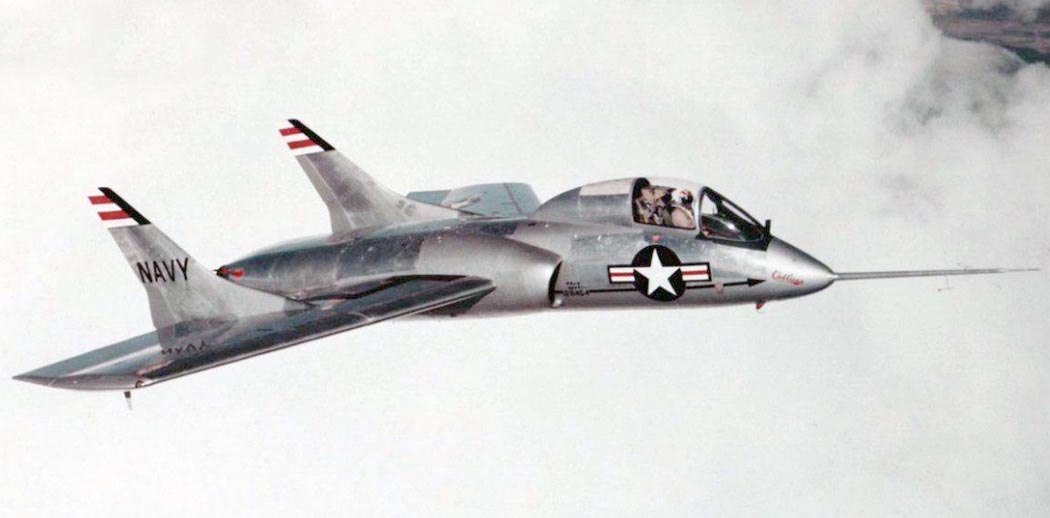

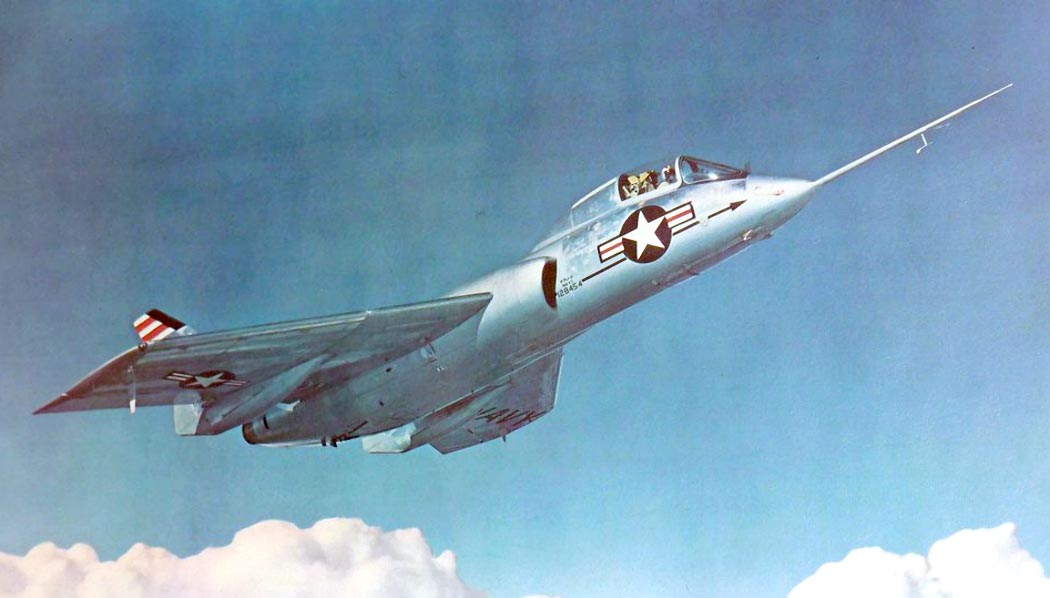

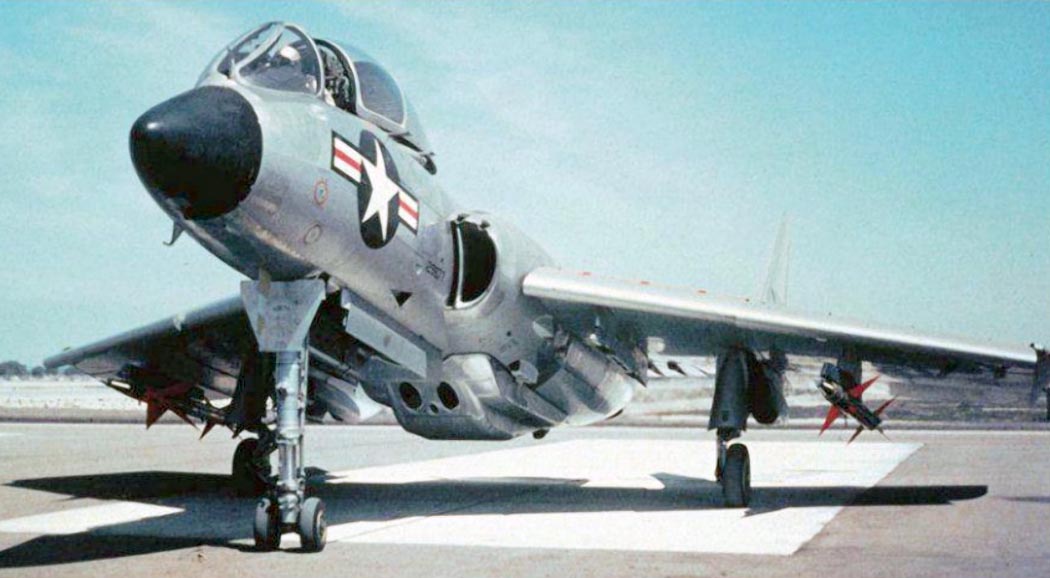

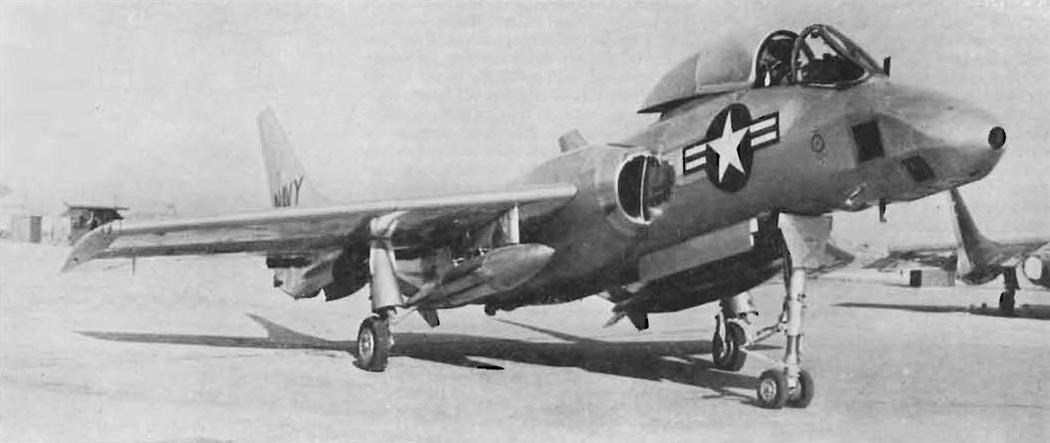

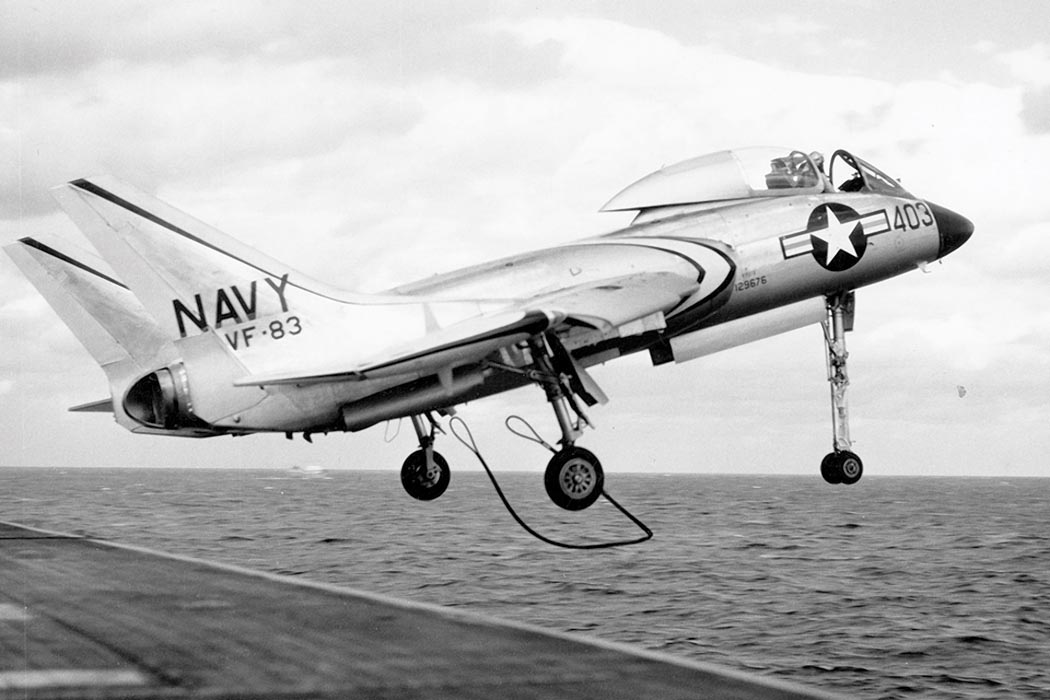

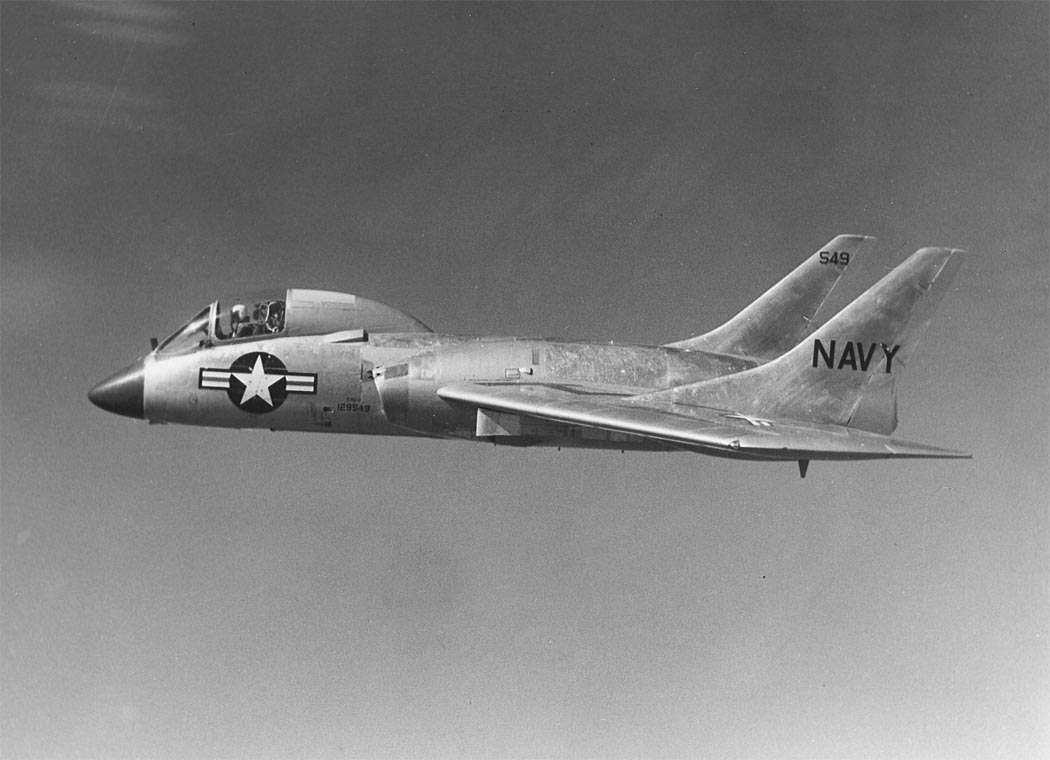

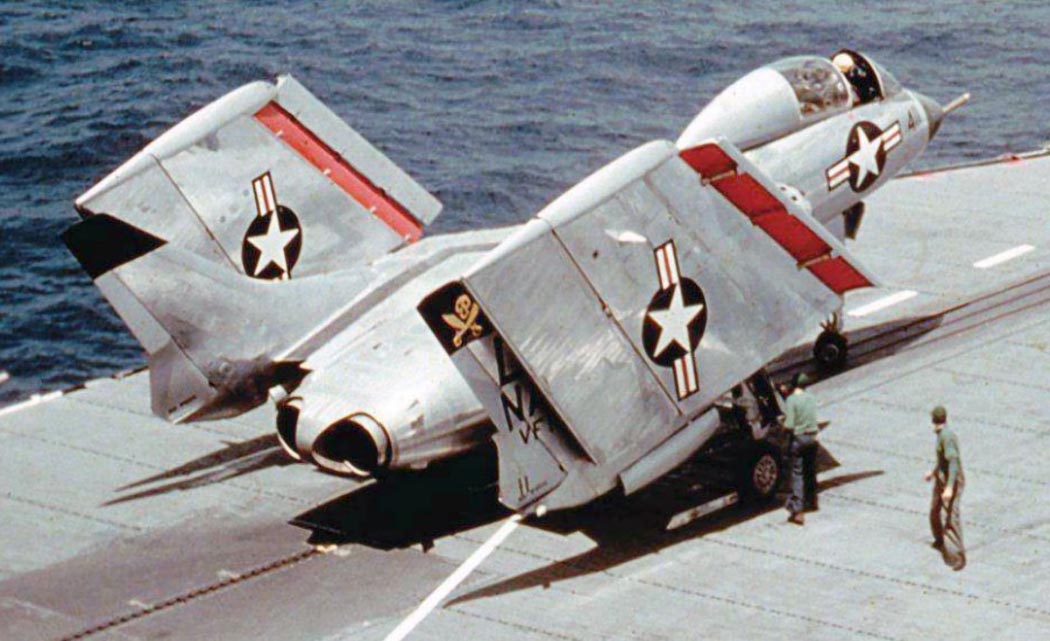

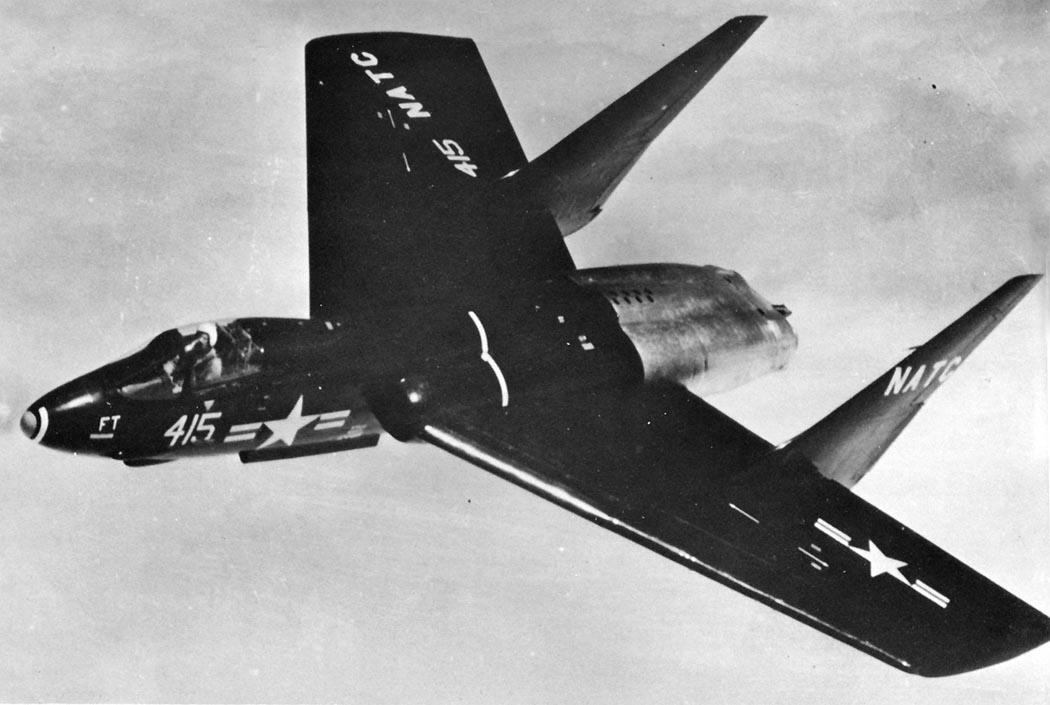

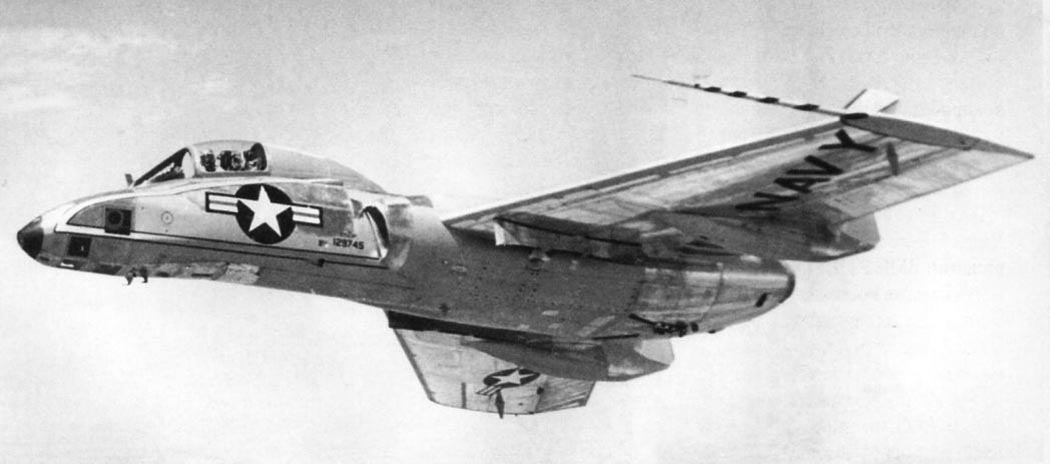

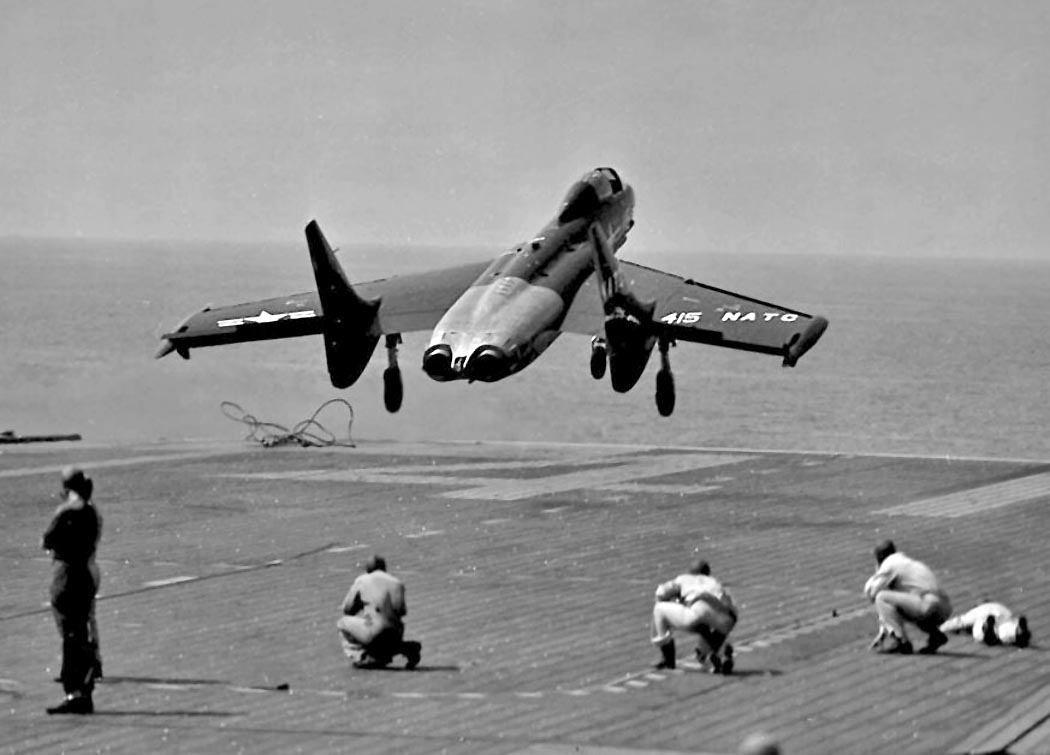

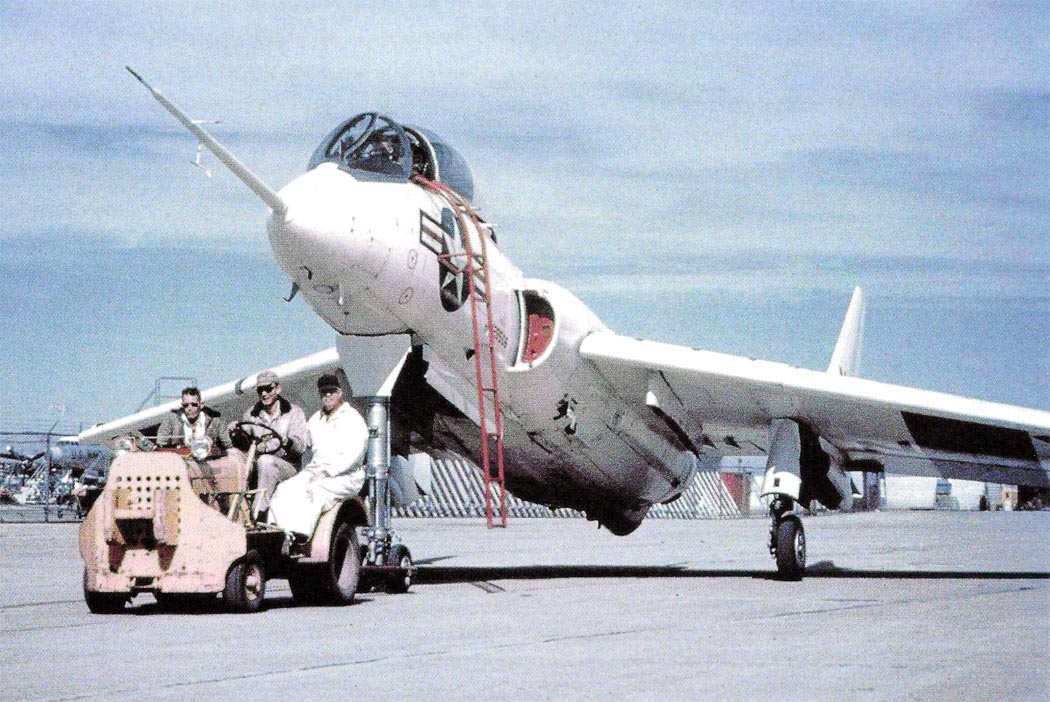

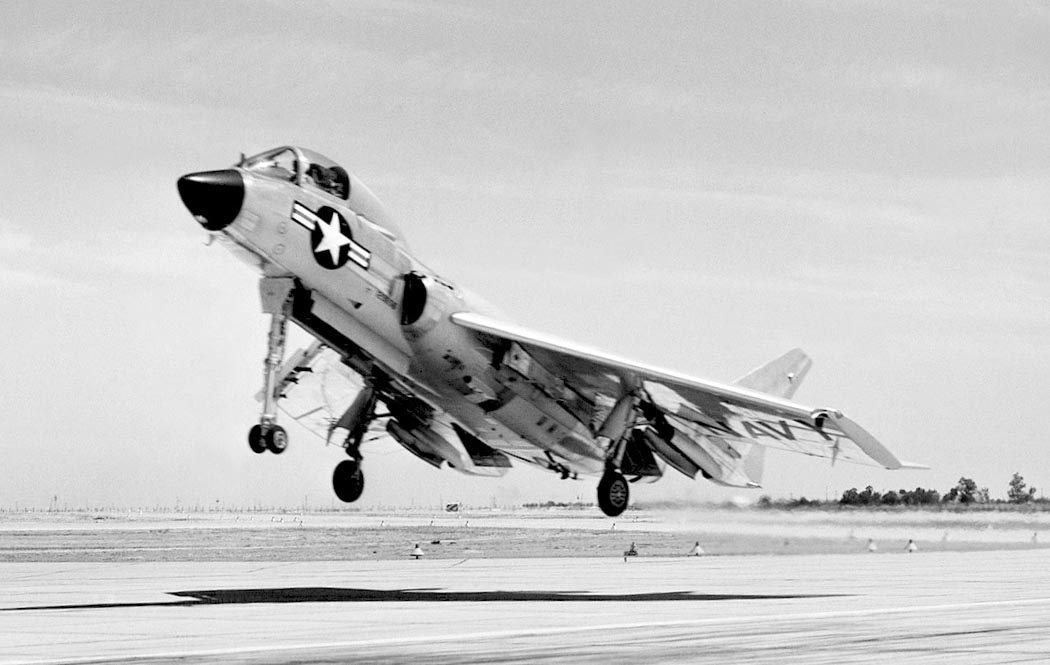

 F7U-3

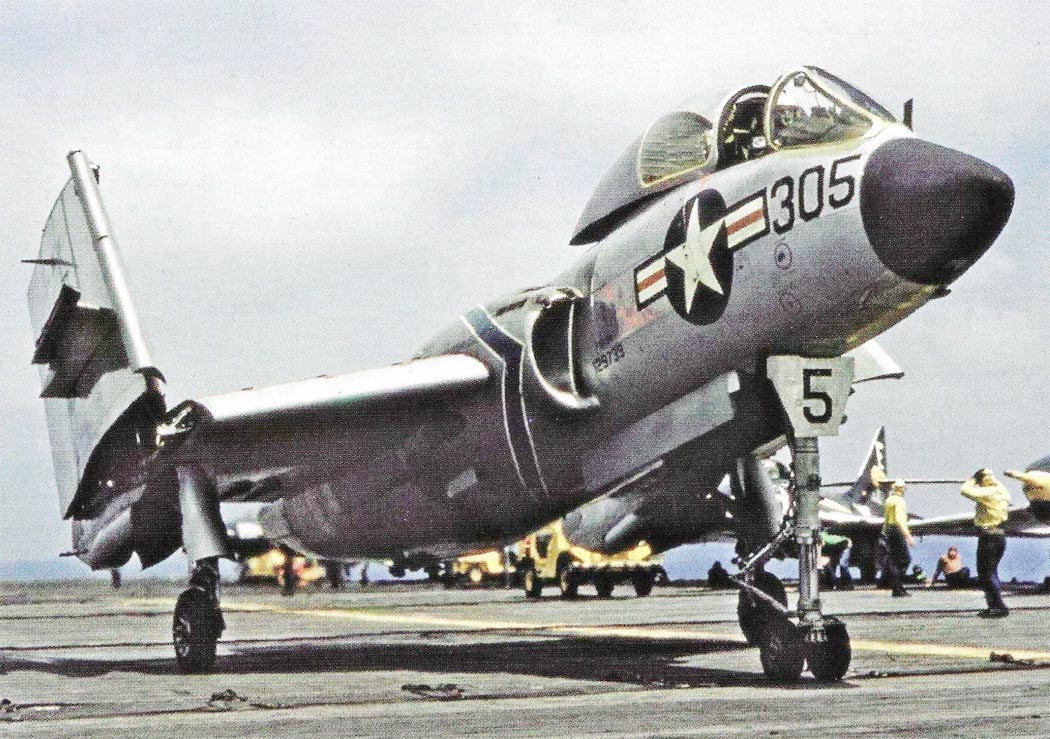

 F7U-3
 F7U-3

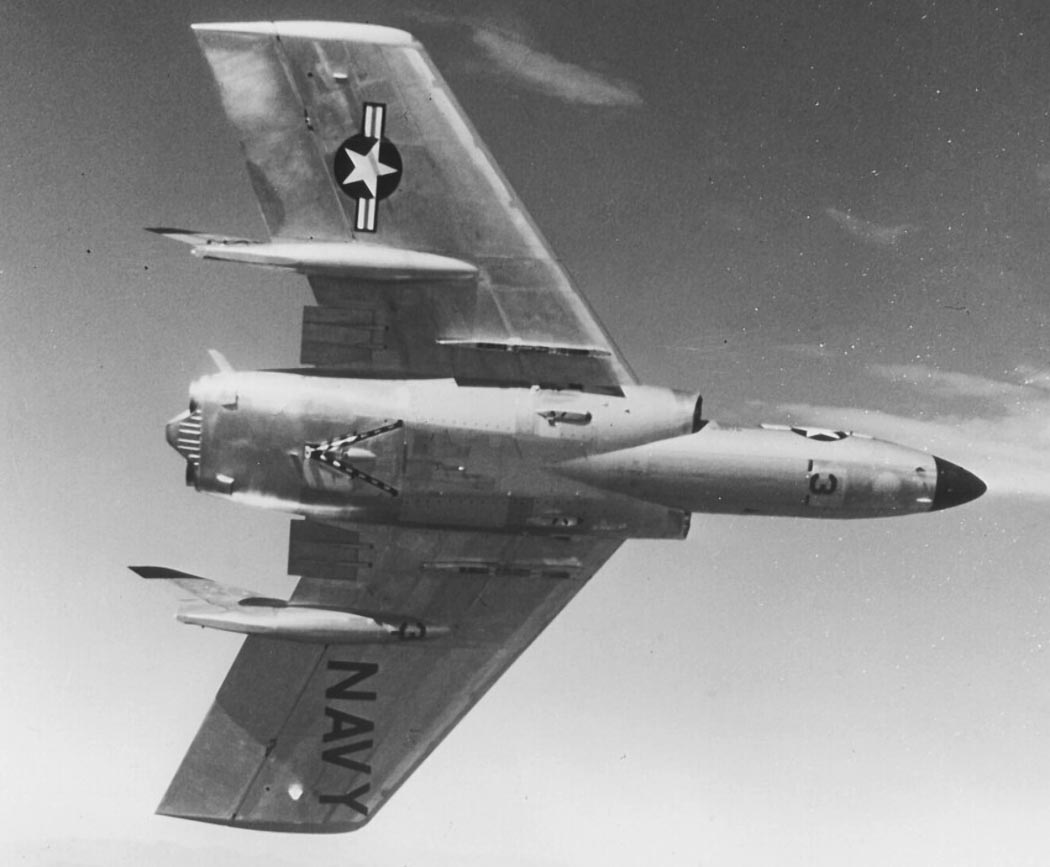

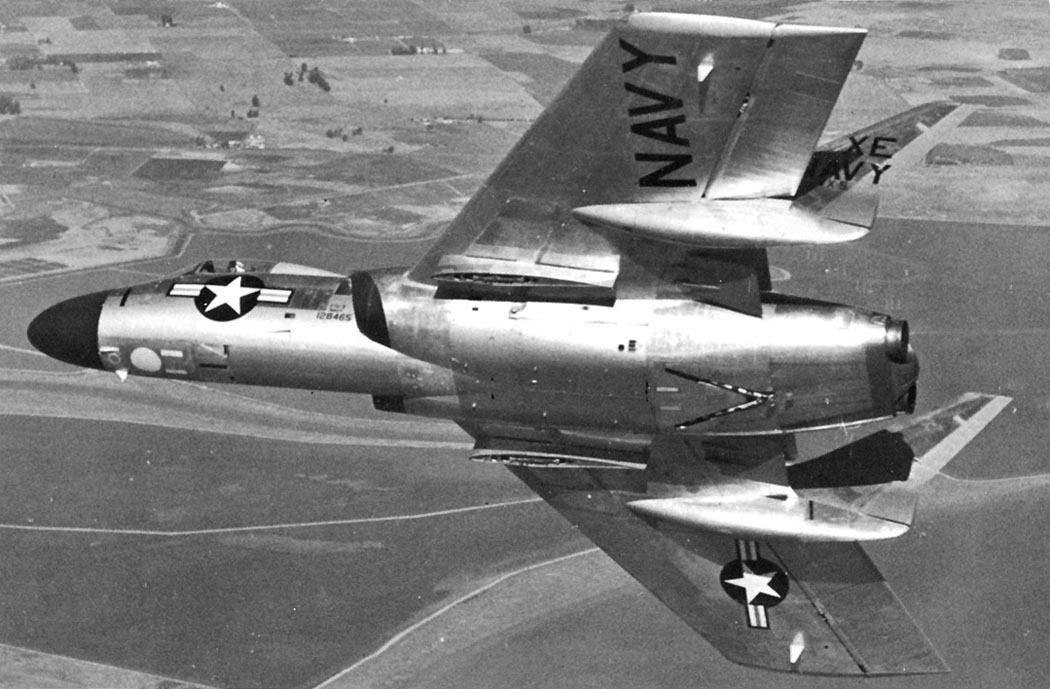

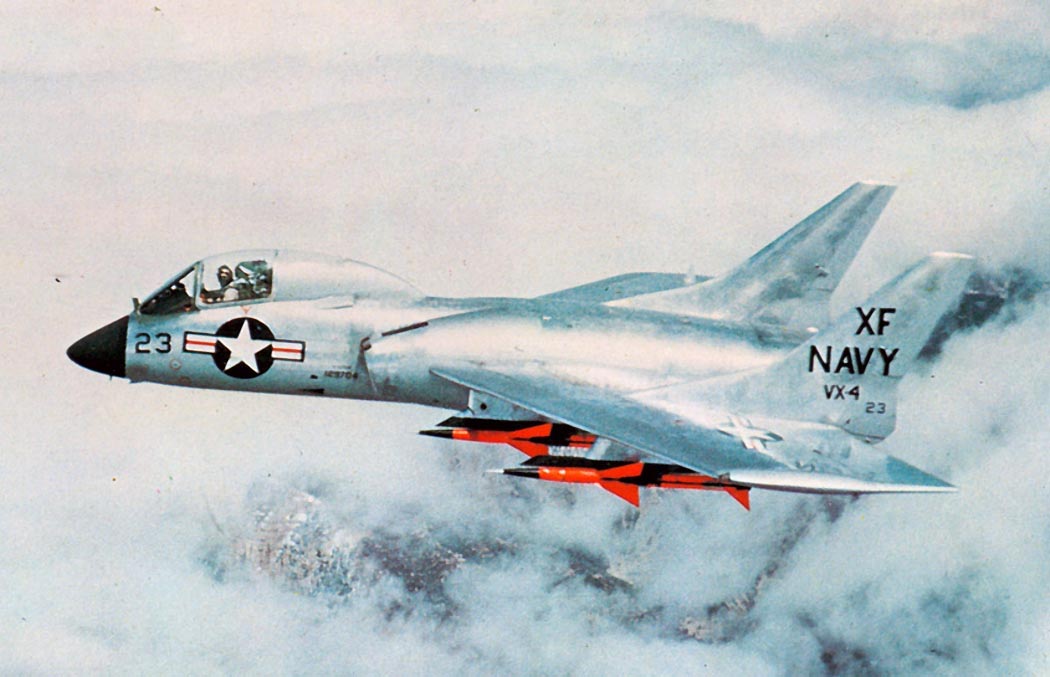

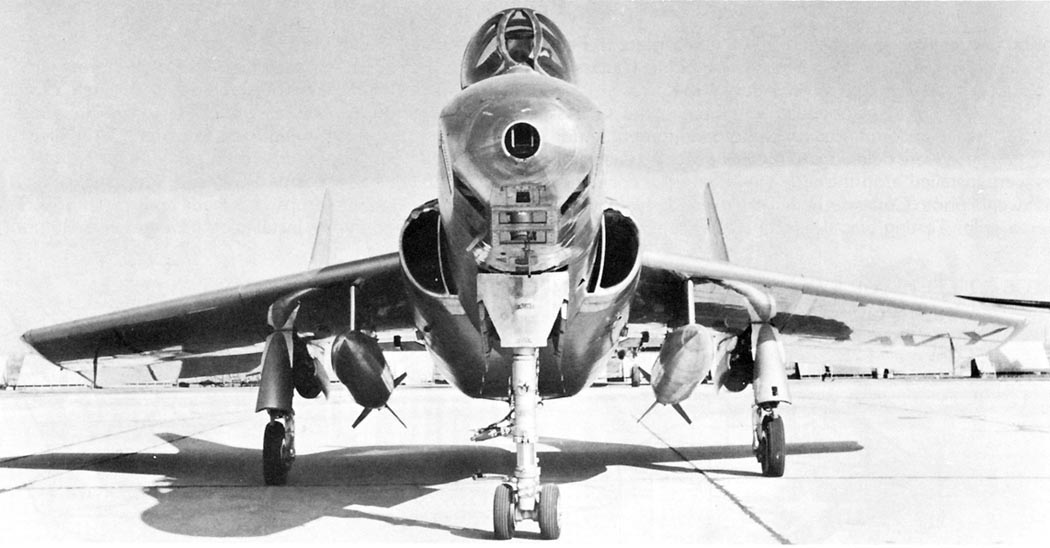

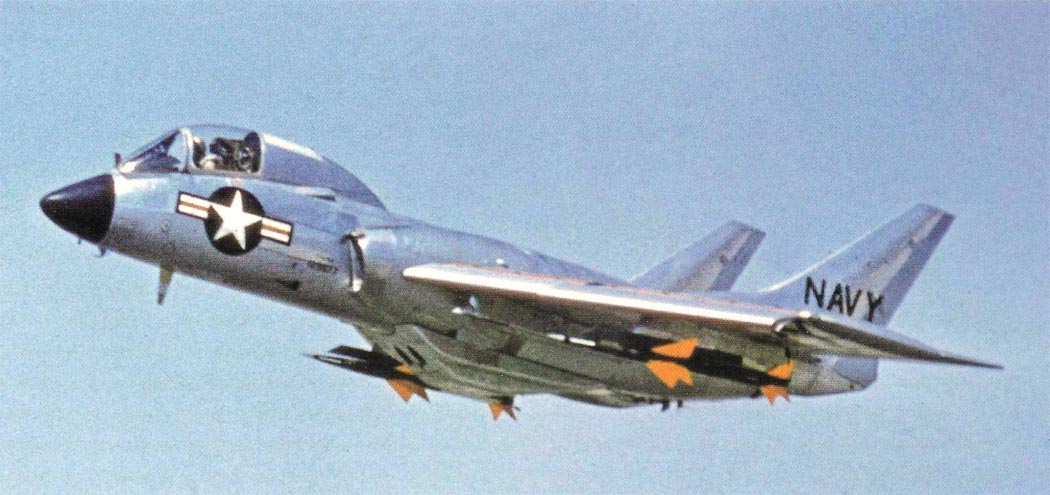

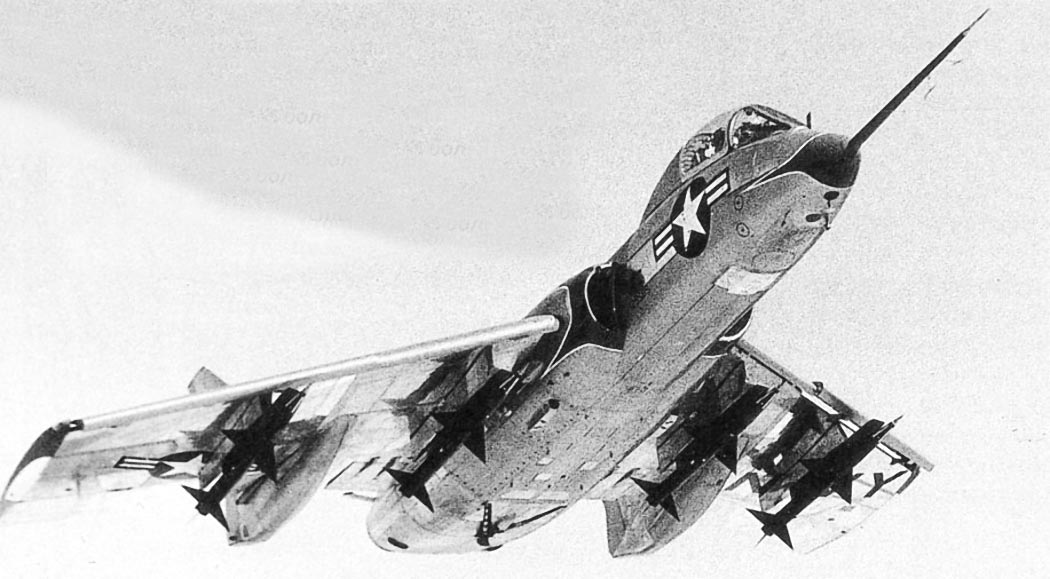

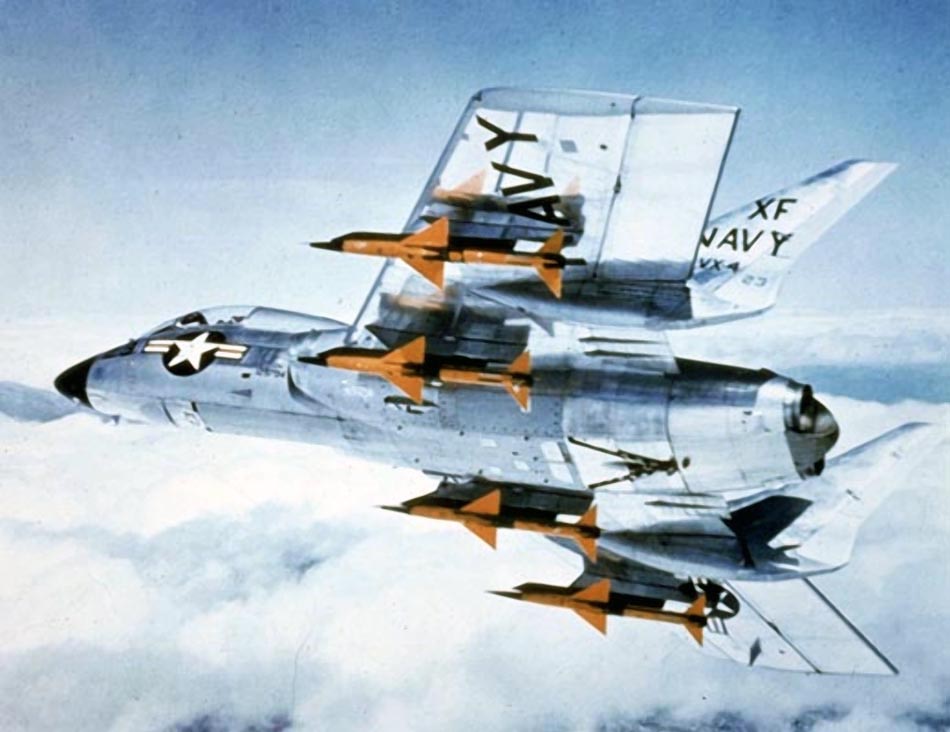

 F7U-3M
 F7U-3P
 F7U-3P

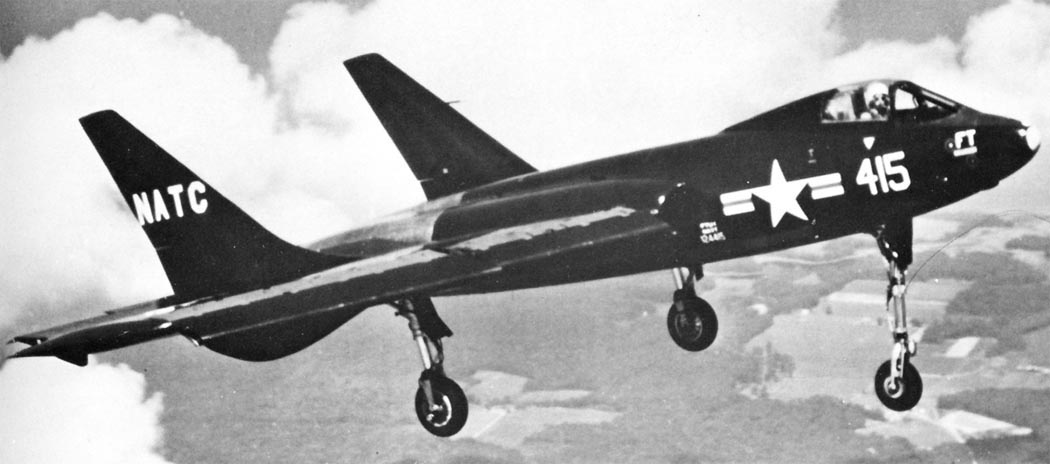

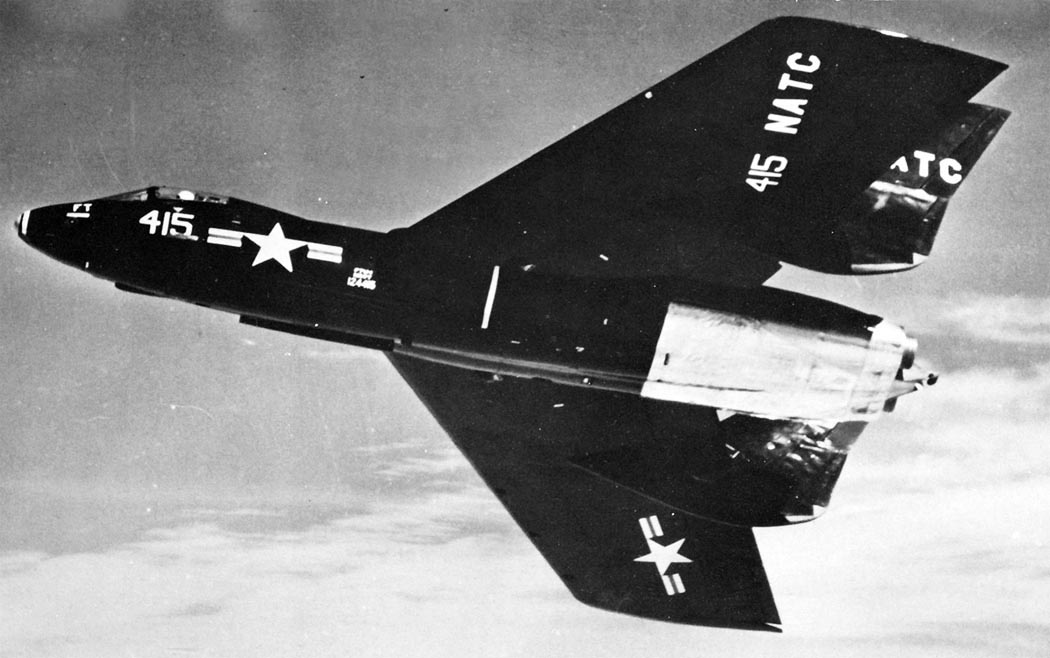

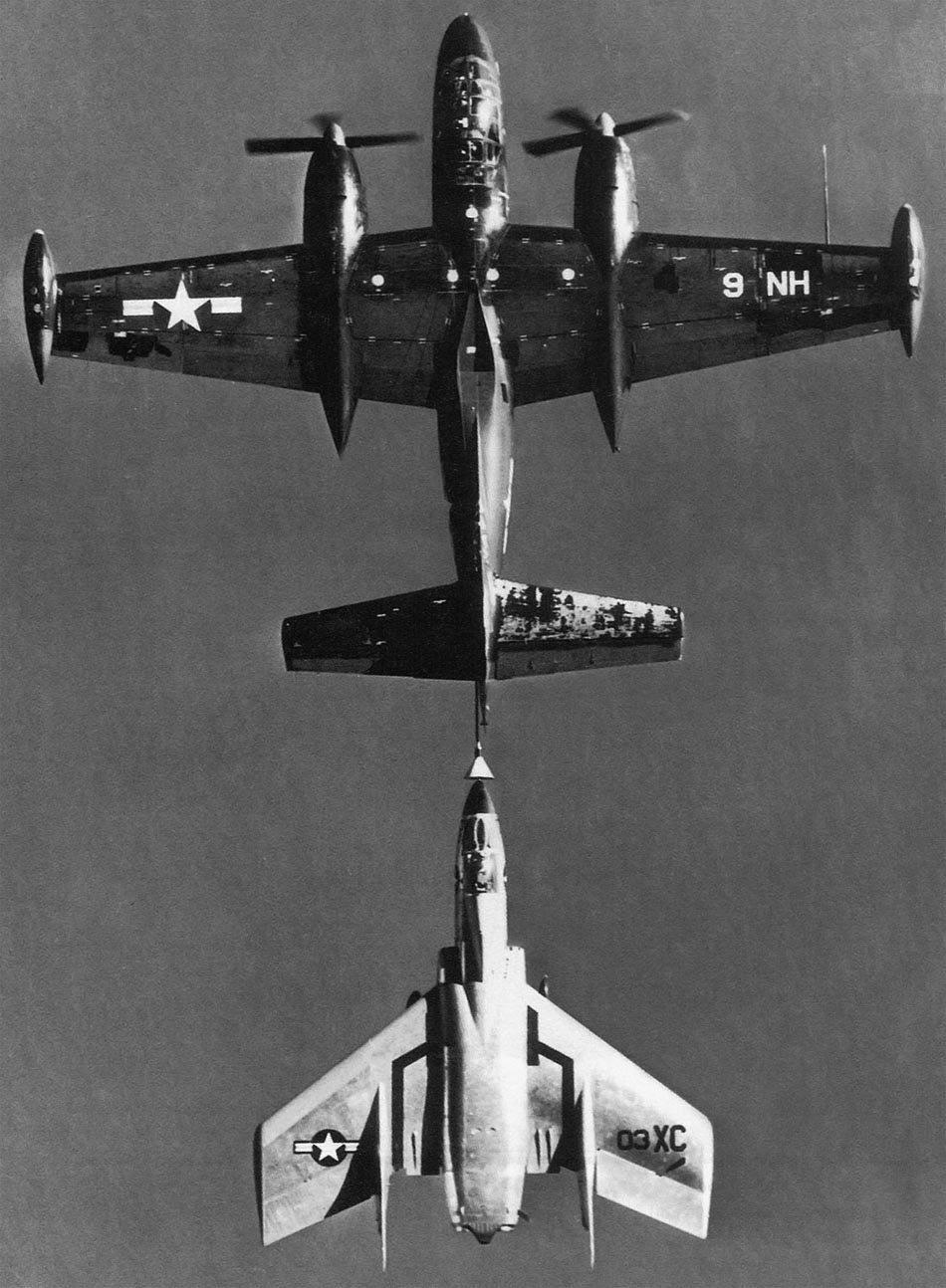

 Экспериментальный F7U-3

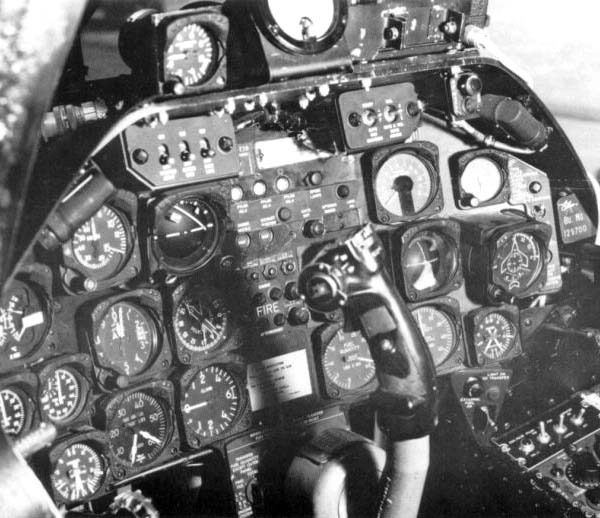

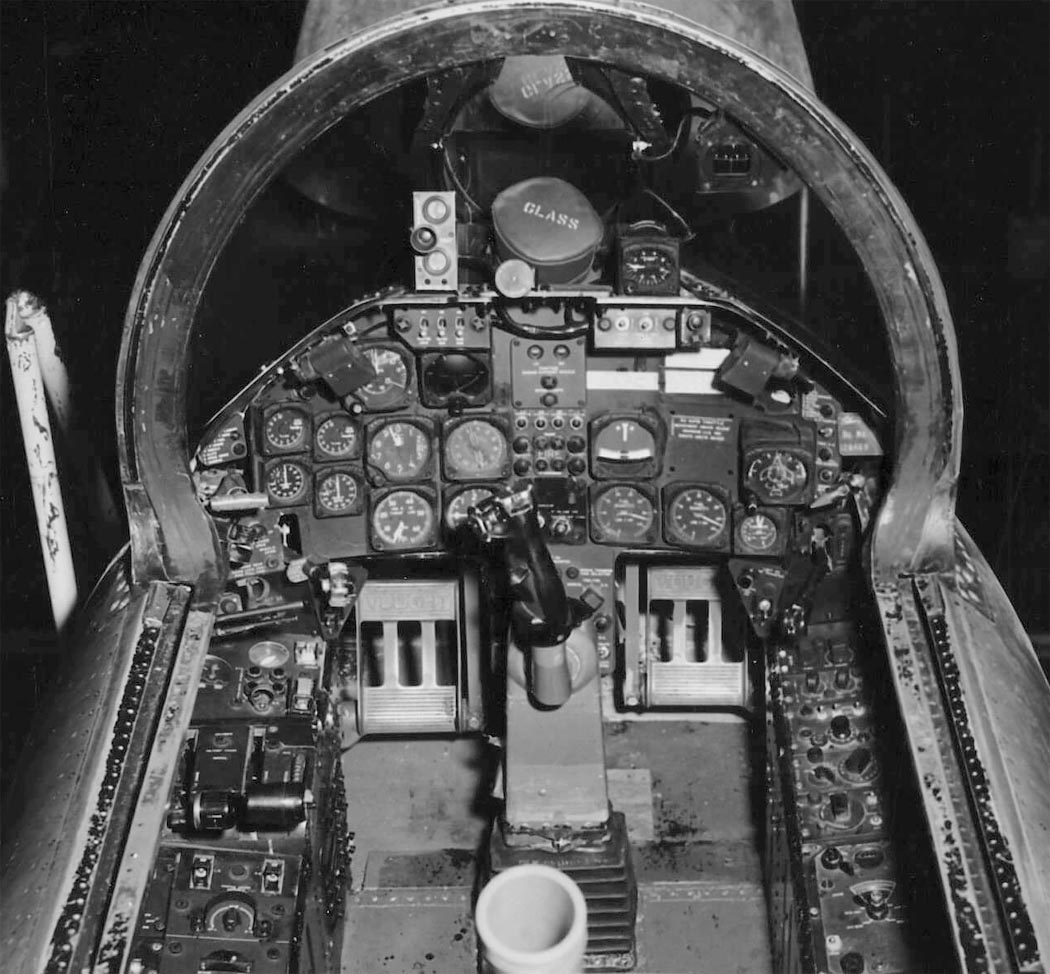

 Кабина пилота F7U-3M

 Схемы

 F7U-3

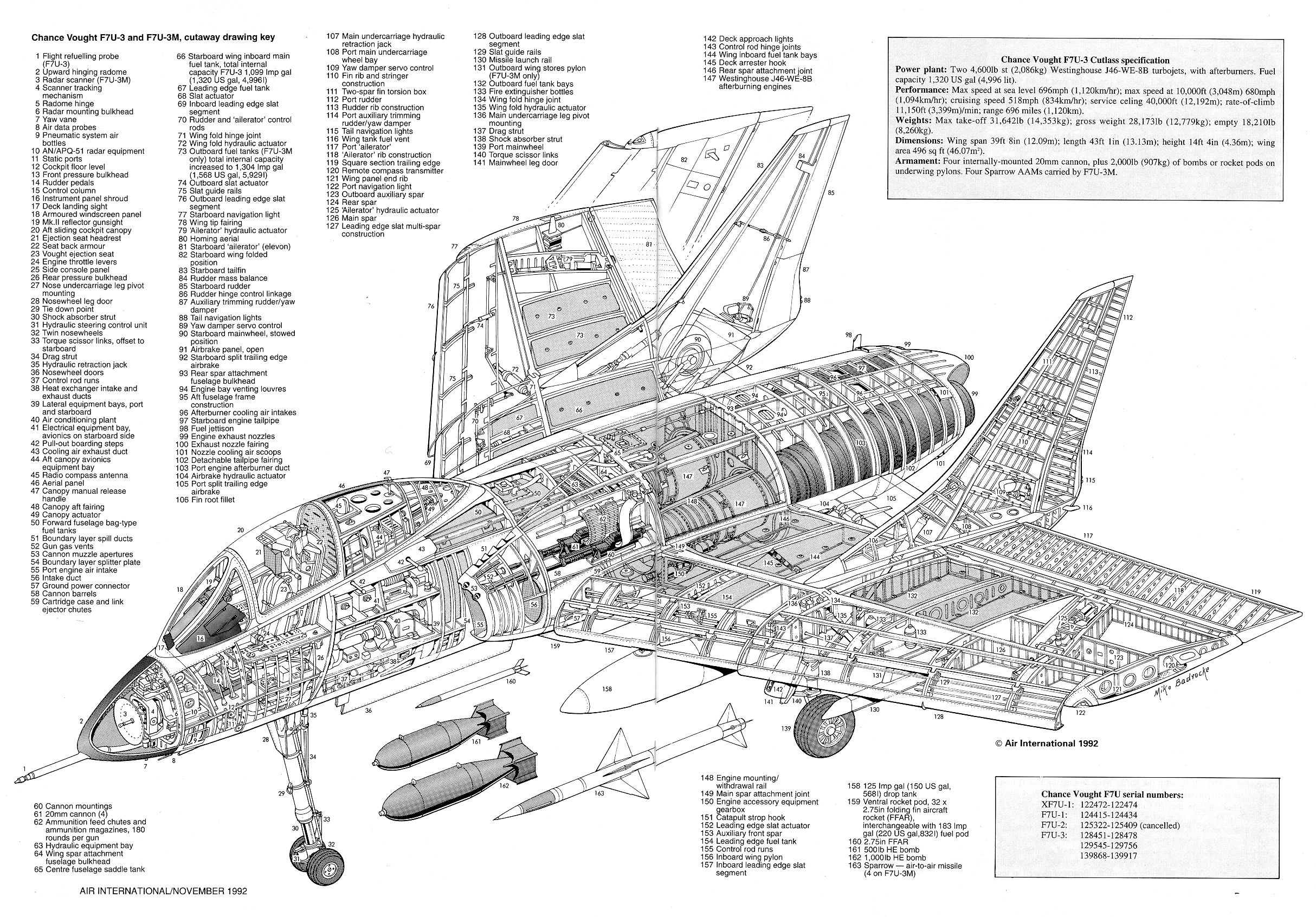

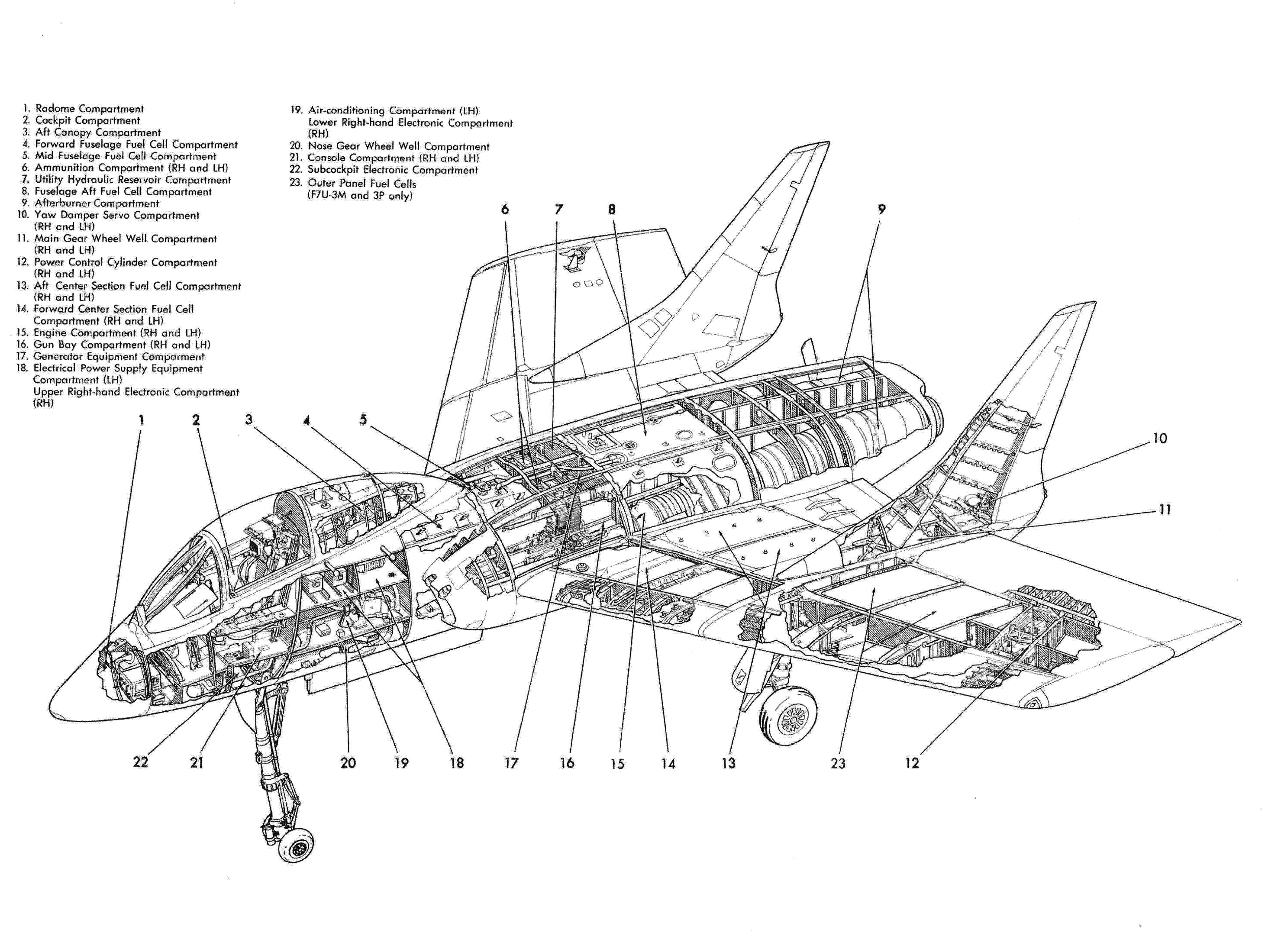

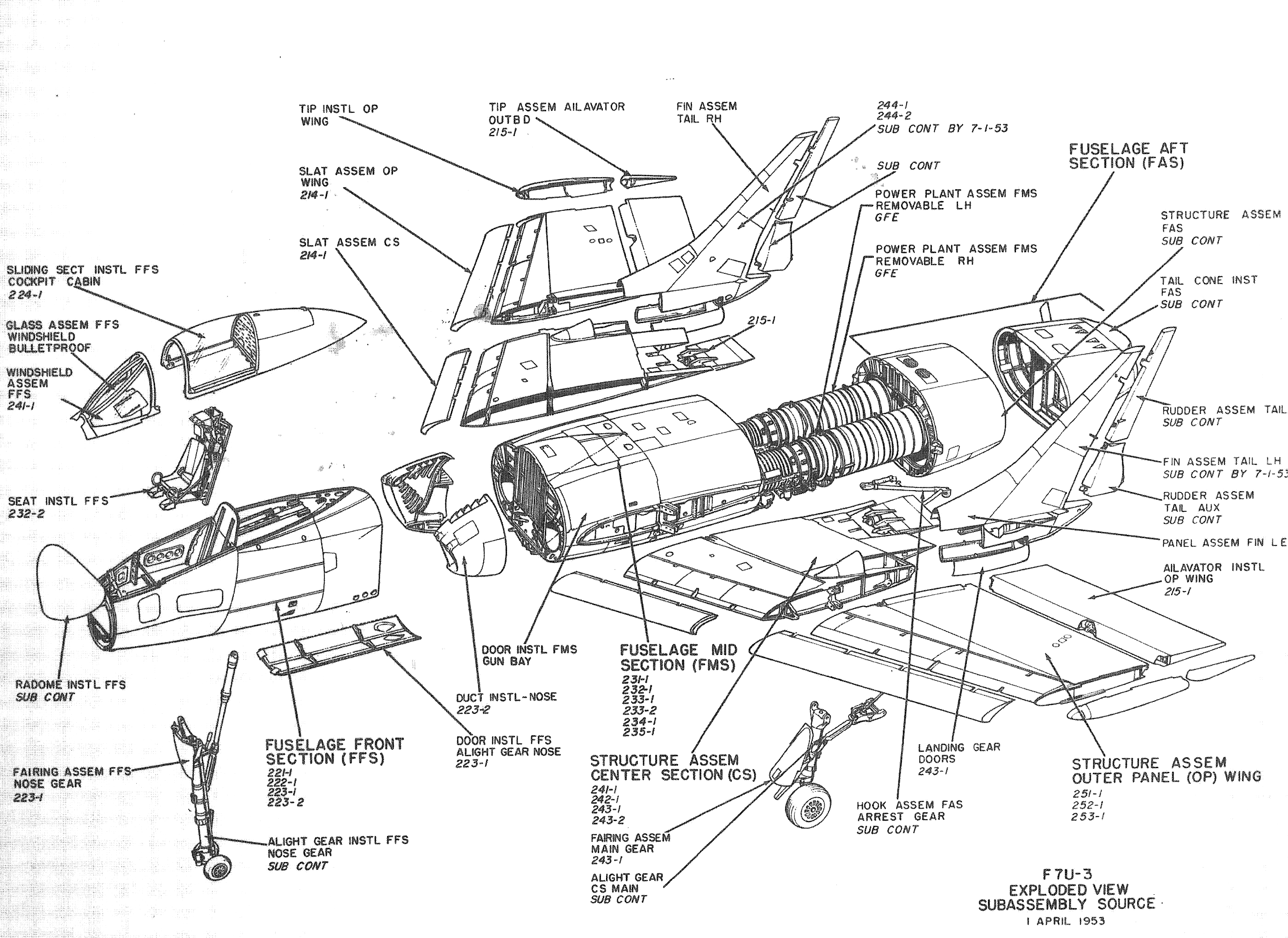

 Компоновочная схема F7U-3

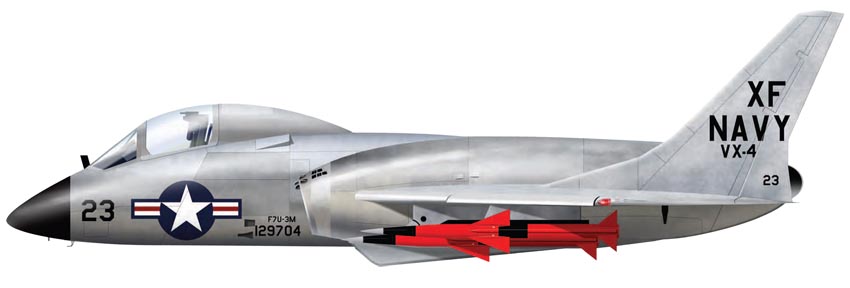

 Варианты окраски:
 F7U-1 аэробатической группы "Blue Angels"
 F7U-1

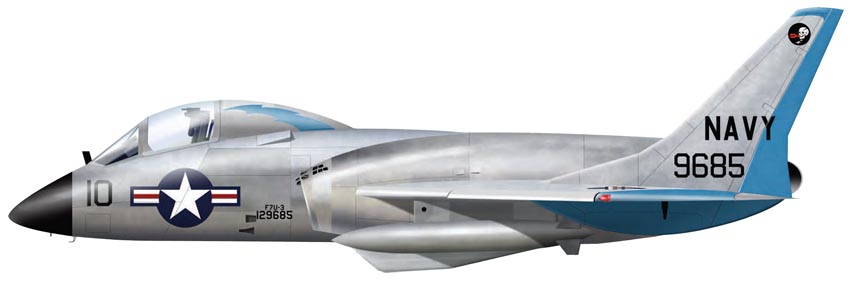

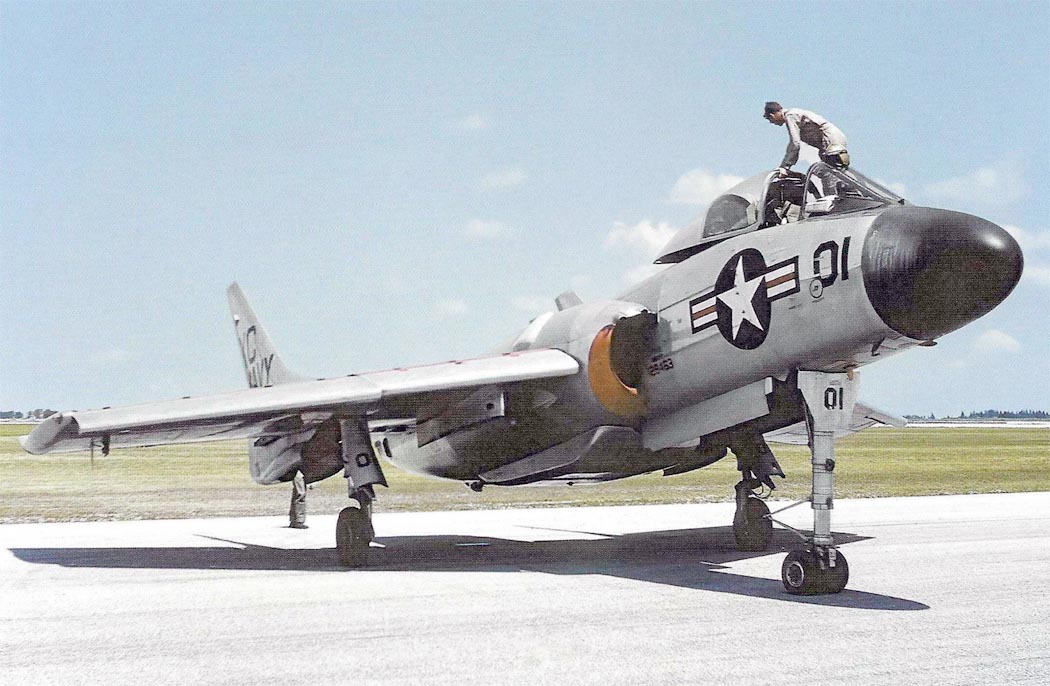

 F7U-3  VF-124







Список источников:

Крылья Родины. Иван Кудишин. Абардажная сабля или бесхвостое недоразумение
Моделист-Конструктор. Александр Чечин. Короткая жизнь "Абордажной сабли"
Air International. Vought's chancy Cutlass
Naval Fighters. Chance Vought F7U Cutlass
Steve Ginter. Chance Vought F7U
Aerofiles.com. Vought


Уголок неба. 2018
