   F-15A/B Eagle

Разработчик: McDonnell Douglas
Страна: США
Первый полет: 1974
Тип: Тактический истребитель
  ЛТХ     Доп. информация



Первые, самые предварительные, исследования облика истребителя четвертого поколения начались в США еще в 1962 г., когда наиболее современным серийным тактическим самолетом американских ВВС считался Republic F-105 Thunderchief. Эти работы носили чисто поисковый характер и не вылились в какую-либо конкретную программу. В 1965 г., когда война во Вьетнаме еще только набирала обороты, ВВС США в рамках научно-исследовательской программы FX (Fighter Experimental) приступили к более детальному изучению возможности создания тактического истребителя нового поколения. Самолет FX предназначался для замены истребителей завоевания превосходства в воздухе F-4C, F-4D и F-4E, а также перехватчиков F-10 IB, F-102 и F-106.

В декабре 1965 г. ВВС выдали предварительное тактико-техническое задание на FX, a в марте следующего года фирмы Boeing, Lockheed и North American получили контракты на формирование облика перспективного истребителя. Согласно первоначальным требованиям, машина должна была обладать скоростью, соответствующей М=3, иметь экипаж из одного человека и нести мощный комплекс вооружения, обеспечивающий ведение ракетного воздушного боя на больших и средних дистанциях. Маневренным характеристикам особого значения не придавалось. По существу, новый самолет мыслился как дальнейшее развитие концепции тяжелого "универсального" истребителя F-111 с несколько большим акцентом на решение задач ПВО. В те годы США чувствовали себя весьма неуютно из-за угрозы со стороны советских стратегических бомбардировщиков, подогреваемой талантливыми мистификациями Москвы, в частности - эффектной демонстрацией на воздушном параде в Домодедово в 1961 г. практически уже "мертвого" сверхзвукового М-50, а также еще не "родившегося" Ту-22К с крылатой ракетой Х-22.

Однако опыт войны во Вьетнаме, где американским ВВС и ВМС ценой потери 103 истребителей F-4 Phantom II удалось сбить лишь 50 северо-вьетнамских МиГ-21, показал, что ближний маневренный воздушный бой по-прежнему остается основным "действом" в борьбе за господство в воздухе: даже наиболее совершенные для своего времени ракеты средней дальности AIM-7 "Спарроу" обеспечили не более 20% побед, остальные сбитые "МиГи" приходились на ракеты малой дальности "Сайдуиндер" и пушки. В результате осмысления вьетнамского опыта в 1967 г. требования к FX были радикально пересмотрены. Теперь ВВС США видели перспективу не в "утюгообразном" универсале, а в высокоманевренном самолете, который сможет превзойти в ближнем бою модернизированные МиГ-21 и сохранит способность к ведению всеракурсного ракетного боя на средних дальностях вне визуального контакта с целью.

Значительное влияние на формирование концепции американского истребителя четвертого поколения оказал и московский воздушный парад 1967 г. в Домодедово, организованный практически сразу же после весьма печальной для арабов "шестидневной войны". Египетские ВВС, оснащенные советской авиационной техникой (истребителями МиГ-17 и МиГ-21, бомбардировщиками Ил-28 и Ту-1б), были полностью разгромлены израильтянами, имевшими на вооружении французские самолеты "Вотур", "Мистер", "Супер Мистер" и "Мираж" III. И хотя специалистам было ясно, что причины военного поражения арабов кроются не в качестве имевшейся у них техники, а в элементарном неумении воевать, в западных средствах массовой информации начал вновь формироваться несколько подзабытый с конца 1930-х гг. образ советской авиационной промышленности как некоего "колосса на глиняных ногах", не способного производить что-либо, соизмеримое с изделиями авиастроительных фирм "свободного мира". Для того, чтобы переломить эту весьма неприятную и  экономически вредную для страны тенденцию, и был задуман грандиозный воздушный праздник. Однако сегодня можно констатировать, что устроители его несколько перестарались. Вместо того, чтобы деликатно намекнуть, что советское военное авиастроение, несмотря на хрущевские авантюры, по-прежнему существует и способно удовлетворить потребности союзников СССР, парад буквально ошеломил зарубежных военных наблюдателей. Демонстрация в подмосковном небе последних советских разработок (о наличии которых Пентагон если и слышал, то не принимал всерьез, считая "дезой" или делом отдаленного будущего) показала, что Запад отнюдь не обладает решающим качественным превосходством в области боевой авиации.

Как следствие этого неприятного открытия, в американском конгрессе прошли закрытые слушания на тему: что могут противопоставить ВВС США таким самолетам потенциального противника, как Су-15, Ту-22К, Ту-128, Су-17, МиГ-23 и МиГ-25. Именно эти машины были названы американскими специалистами в качестве основной угрозы. Итоги слушаний оказались весьма неутешительными для военного руководства. Все это подстегнуло Пентагон к форсированию работ по созданию истребителя нового поколения, способного эффективно противостоять растущей "советской угрозе". Такое "пришпоривание" американской авиационной промышленности оказалось не в интересах СССР: как показывал исторический опыт, США умели мобилизовывать свой огромный научно-технический потенциал.

Высоких маневренных возможностей FX можно было достичь лишь за счет увеличенш взлетной тяговооруженности до 1,0-1,1 прв сохранении относительно малой удельной нагрузки на крыло. При этом максимальная скорость должна была соответствовать М>2. В сочетании с необходимостью оснащения самолета мощной РЛС, обеспечивающей возможность всеракурсного применения ракет средней дальности, а также с дальностью полета, не меньшей, чем у "Фантома", все это приводило к неизбежному увеличению взлетной массы нового истребителя до 17-19 т, что почти вдвое больше, чем у МиГ-21. Такой самолет получался только двухдвигательным. И хотя два двигателя стоили дороже одного, но благодаря большей эксплуатационной живучести группировка, состоящая из двухдвигательных машин, должна была прослужи", дольше и, в конечном счете, обойтись дешевле.

Новые требования были разосланы ведущим авиастроительным фирмам. Всего в 1966-68 гг. ВВС и промышленность рассмотрели свыше 500 вариантов самолета FX. В финал конкурса вышли фирмы Fairchild Hiller, North American и McDonnell Douglas. "Фэрчайл Хиллер" представила проект истребителя со стреловидным крылом и двумя подкрыльевыми мотогондолами, к которым крепилось горизонтальное оперение. Основным мотивом, подвигшим конструкторов к выбору этой компоновки, было стремление разнести двигатели как можно дальше от фюзеляжа, чтобы избежать его влияния на работу воздухозаборников - в памяти еще были свежи проблемы с воздухозаборниками самолета F-111, вплотную прижатыми к фюзеляжу. Кроме того, такое решение позволяло избежать попадания в двигатели пороховых газов, образующихся при стрельбе из пушки. Среди других преимуществ размещения двигателей на большом расстоянии друг от друга военные особо выделяли повышенную боевую живучесть самолета (опыт применения "Фантома" во Вьетнаме показал, что эта машина, оснащенная двумя расположенными рядом ТРДФ, имела боевую живучесть, практически равную соответствующему показателю однодвигательного F-105). Однако данная компоновка имела и свои минусы: ухудшение обзора назад, нарушение обтекания крыла в зоне гондол, но главное - проблемы с управляемостью при отказе одного из двигателей.

"Изюминкой" проекта фирмы "Норт Америкен" стала интегральная компоновка "крыло-фюзеляж", в которой реализовывался комплексный подход к внешней и внутренней аэродинамике. Поскольку боевое применение самолета FX предусматривалось в диапазоне скоростей М=0,8...2,5, то эта фирма разработала оригинальное крыло с криволинейной передней кромкой, обладавшее улучшенными характеристиками как на трансзвуковых и сверхзвуковых, так и на дозвуковых скоростях. Интегральными были и воздухозаборники, в проектирование которых фирма вложила огромный опыт, приобретенный в ходе создания бомбардировщика ХВ-70 "Валькирия". С точки зрения аэродинамики проект в целом представлял собой значительный шаг вперед. Однако по итогам конкурса, подведенным в декабре 1969 г., первое место завоевал проект фирмы "Макдоннелл Дуглас", которая предложила самолет, аэродинамическая компоновка которого почти полностью повторяла МиГ-25. Можно с достаточной долей уверенности утверждать, что выбор, сделанный ВВС США, как раз и был обусловлен этим сходством: МиГ-25 к тому времени уже продемонстрировал свои высокие характеристики, что было официально подкреплено серией мировых рекордов. В условиях дефицита времени и средств Пентагон решил не рисковать и воспользоваться результатами деятельности советских конструкторов. Кроме того, выбирая "Макдоннелл Дуглас", руководство ВВС США учло огромный опыт этой фирмы по созданию и совершенствованию "Фантома". Свою роль сыграли также "формальные" и "неформальные" связи руководства ВВС с высшим менеджментом этой фирмы, разрабатывающей реактивные самолеты для американских ВВС и ВМС с 1946 г. Резюмируя итоги конкурса, видный американский авиационный аналитик Б.Н.Беллис (B.N.Bellis) писал в 1970 г.: "Самолет F-15 зарождался не под влиянием минуты (разумеется, если не учитывать "шок" от московского парада 1967 г. - Прим, автора). Решение о нем принималось не в спешке, а контракт заключался не только для того, чтобы ВВС имели на вооружении новый истребитель".

Требования к радиолокационному комплексу нового истребителя предусматривали способность обнаружения целей на всех высотах на фоне поверхности земли (подобная возможность в США была впервые реализована на РЛС AN/APQ-130 Mk.2 истребителя-бомбардировщика F-111IF, а в СССР - на станции "Сапфир-23" истребителя МиГ-23М). Первоначально для FX предполагалось создать РЛС с фазированной антенной решеткой (ФАР), однако в дальнейшем был сделан вывод, что разработать подобную станцию в приемлемые сроки невозможно, и внедрение ФАР было отложено "на потом". Одним из основных требований к новому радару являлась повышенная почти на порядок по сравнению со станцией AN/APQ-120 истребителя F-4 надежность. Среди разработчиков РЛС тоже состоялся конкурс, по итогам которого был выбран импульсно-доплеровский радар со щелевой антенной решеткой, предложенный фирмой "Хьюз".

Выбор двигателя также проходил на конкурсной основе. Главными соперниками были фирмы General Electric и Pratt & Whitney, которой в 1970 г. и досталась победа. При сухой массе 1375 кг двухконтурный двигатель F100-PW-100 развивал максимальную тягу 6660 кгс и 10600 кгс - на форсаже. К числу его важнейших особенностей относилось размещение вспомогательных агрегатов непосредственно на корпусе двигателя, что упрощало монтаж и замену силовой установки, а также обеспечивало взаимозаменяемость правого и левого двигателей.

В 1966-74 гг. велись работы по созданию для FX эффективного пушечного вооружения. В рамках программы HIPAG на конкурсной основе фирмами "Филко Форд" и "Дженерал Электрик" разрабатывалась 2 5-миллиметровая пушка GAU-7/A, выполненная по схеме Гатлинга и использующая безгильзовые боеприпасы. Однако разработчикам не удалось преодолеть технические трудности, возникшие при создании новой артиллерийской системы. В результате было решено оснастить самолет усовершенствованным вариантом 20-мм пушки М61А1 "Вулкан" с темпом стрельбы, увеличенным до 7200 выстрелов в минуту, и более эффективными снарядами. Но и этот вариант остался нереализованным. Исследовалась возможность установки 30-миллиметровой пушки большой мощности GAU-8/A, создаваемой для штурмовика А-10, однако это орудие оказалось слишком тяжелым для истребителя. Ничем завершились и исследования подвижной в вертикальной плоскости установки с пушкой "Вулкан". В результате на всех модификациях самолета сохранилась "классическая" М61А1, используемая еще на истребителях второго поколения - F-104, F-105, F-4E и др.

В декабре 1969 г. "Макдоннелл Дуглас" получила контракт стоимостью 1146,4 млн. USD на проектирование и постройку 20 опытных истребителей, получивших военное обозначение F-15 и собственное наименование Eagle ("Орел"). Создавался истребитель под руководством главного конструктора Д.Граффа. В процессе проектирования в небывало широких масштабах использовалась компьютерная техника, в результате новую машину удалось создать в относительно короткие сроки. А разумный консерватизм технических решений и умеренность требований заказчика, обуздавшего свои честолюбивые желания типа <выше всех, дальше всех, быстрее всех", позволили избежать серьезных технических проблем. 26 июня 1972 г. закончилась сборка первого опытного экземпляра YF-15, а 27 июля "фирменный" летчик-испытатель И.Барроуз впервые поднял эту машину в воздух.

В СССР внимательно следили за ходом программы FX, собирали и анализировали всю доступную информацию, пытаясь выделить из нее крупицы истины. И если на формирование облика F-15 огромное воздействие оказал МиГ-25, то американская машина самым непосредственным образом повлияла на ход проектирования Су-27. Вспомним: советским конструкторам ставилась задача превзойти именно F-15 по всем параметрам на 10%. Коллеги П.О.Сухого всерьез опасались, что победу в конкурсе FX одержит проект "Норт Америке" с интегральной компоновкой. Но когда было объявлено, что выиграла "Макдоннелл Дуглас", "суховцы" вздохнули с облегчением: компоновка, заложенная в Су-27, выглядела значительно более перспективной. Правда, существовали опасения, что американцы через открытую печать подсунули своим заокеанским коллегам "дезу", а сами делали совсем другой самолет. Однако после официальной демонстрации в 1972 г. прототипа "Игла" эти страхи рассеялись: стало ясно, что специалисты "Макдоннелл Дуглас" пошли по наиболее простому и дешевому, но далеко не самому перспективному пути. Как вспоминает начальник отдела проектов ОКБ Сухого О.С.Самойлович, после взлета YF-15 начальник ЦАГИ ГЕСвищев сказал П.О.Сухому: "Павел Осипович! Наше отставание превратилось в наше преимущество. Самолет взлетел, и мы знаем, какой он..".

Испытания "Игла" прошли без особых осложнений. Поставки первых предсерийных F-15A (одноместный истребитель) и F-15B (двухместный учебно-боевой самолет, полностью сохранивший бортовые системы и вооружение одноместной машины), предназначенных для войсковых испытаний, начались в сентябре 1974 г. Через два года, практически одновременно с началом поставок советским ВВС истребителей МиГ-23МЛ, американские Военно-воздушные силы стали получать F-15. Стоил один "Игл" 12,5 млн. USD, что было весьма немало для того времени.

Вопреки многочисленным рекламным фотографиям и красочным картинкам 20-летней давности, изображавшим "Игл" увешанным гроздьями бомб и ракет различных типов, в действительности F-15A и F-15C лишь иногда оснащали ударным вооружением, а летчики, с которыми доводилось беседовать автору этих строк, даже не отрабатывали атаки наземных целей. "Орел" изначально являлся чистым истребителем воздушного боя, и его арсенал ограничивался ракетами класса "воздух-воздух".

Однако в конце 1970-х гг. ВВС США встали перед необходимостью поиска замены стареющему истребителю-бомбардировщику F-111 - своему основному тактическому ударному самолету. Задача эта была вовсе не простой. F-111 обладал рядом уникальных свойств, в т.ч. большой дальностью полета (на предельно малой высоте - до 1400 км, перегоночной - 4700 км) в сочетании с весьма солидной бомбовой нагрузкой, а также способностью выполнять скоростной маловысотный бросок в режиме автоматического следования рельефу местности, способностью вести поиск и атаковать малоразмерные наземные цели в сложных метеоусловиях круглые сутки "Макдоннелл Дуглас" в инициативном порядке приступила к исследованию эффективности F-15 при действиях по наземным целям еще в 1976 г. Специалисты фирмы пришли к выводу, что "Игл" обладает хорошими шансами для сравнительно легкой трансформации в истребитель-бомбардировщик. Проект, получивший неофициальное название "Страйк Игл>, был представлен на объявленный ВВС конкурс, целью которого являлся выбор тактического ударного самолета ETF (Enhanced Tactical Fighter). Причем эту машину следовало создать на основе уже существующей конструкции. Кроме модифицированного F-15, на суд экспертов ВВС были представлены проекты на базе самолетов "Дженерал Дайнэмикс" F-16 и F-111, "Фэрчайлд Рипаблик" А-10, "Воут" А-7, "Макдоннелл Дуглас" F-4 и F/A-18, "Грумман" F-14 и А-6, а также европейский истребитель-бомбардировщик "Торнадо".

В 1980 г. программа ETF была приостановлена. Это объясняли, главным образом, финансовыми соображениями. Однако можно предположить, что определенную роль сыграло и начавшееся в те годы увлечение руководства ВВС США технологией "стеле". Несмотря на это, "Макдоннелл Дуглас" за собственные средства продолжала исследования ударного варианта "Игла" и 8 июля 1980 г. начала летные испытания опытного истребителя F-15B AFCD (Advanced Fighter Capability Demonstrator). "Страйк Игл" отличался от учебно-боевого F-15B наличием контейнеров FAST PACK и усовершенствованным радиоэлектронным оборудованием, оптимизированным для действий по наземным целям "Изюминкой" нового истребителя должна была стать РЛС с расширенными режимами работы, а также тепловизионное оборудование нового поколения, дающее экипажу возможность уверенно пилотировать машину на предельно малой высоте в любых погодных условиях, днем и ночью, находить и опознавать малоразмерные наземные цели и применять по ним оружие различных классов, в том числе высокоточные ракеты и авиабомбы с тепловизионным самонаведением, а также использующие лазерную подсветку цели. Конечной целью программы являлось создание многофункционального истребителя, способного с одинаковым успехом бороться как с наземными, так и с воздушными целями.

"Иглы" активно использовали и продолжают использовать в качестве летающих лабораторий. В 1982 г. на F-15A прошел летные испытания опытный двигатель F100-DEEC с перспективной цифровой системой управления. Было выполнено 30 полетов, которые подтвердили возможность такой замены, а также улучшение ряда характеристик двигателя, в частности, почти вдвое (с 7 до 4 с) сократилось время выхода с "малого газа" на "полный форсаж". В дальнейшем задел, полученный в рамках этой программы, был использован при создании двигателя F100-PW-229.

В 1981-83 гг. в летно-испытательном центре ВВС США на авиабазе Эдварде состоялось более 60 полетов летающей лаборатории F-15, оснащенной интегрированной системой управления полетом и огнем IFFC. Она включала подвесной контейнер "Атлиc II" с оптико-электронным оборудованием, обеспечивавшим целеуказание и прицеливание, а также компьютер, в памяти которого хранились алгоритмы управления полетом и огнем. Кроме того, было модифицировано программное обеспечение. Среди преимуществ системы IFFC следует отметить возможность атаки воздушных и наземных целей при полете на любом, допустимом с точки зрения аэродинамики, угле атаки. Время, требующееся на атаку и уход от цели, было примерно в три раза меньше, чем у серийного F-15. При действиях по земле самолет получил возможность находиться в стороне от цели, прикрытой средствами ПВО ближнего рубежа. В ходе этих испытаний был выполнен перехват воздушной мишени PQM-102, сближение с которой осуществлялось на встречных курсах под ракурсом 130╟ со скоростью 1300 км/ч, при этом истребитель и мишень выполняли маневры с перегрузкой 3g. Цель была поражена 2-секундной очередью (был выпущен 171 снаряд). Наработки по программе IFFC нашли применение при создании самолетов F/A-18C/D, F-15E, F-16C и др.

В июне 1983 г. на авиабазе Эдварде начались испытания F-15 с усовершенствованной цифровой системой управления полетом FCS. В отличие от аналоговой системы, установленной на серийных истребителях, она была объединена с системами управления силовой установкой, управления огнем и навигации. Это обеспечило значительное улучшение летных характеристик без дорогостоящей модернизации планера и силовой установки.

В том же году, в ответ на запрос ВВС США разработать вариант F-15 с уменьшенной более чем на 50% длиной разбега и пробега, "Макдоннелл Дуглас" представила проект экспериментального самолета F-15STOL, в дальнейшем получившего обозначение F-15S/MTD. На этой машине предлагалось применить переднее горизонтальное оперение (ПГО), а также плоские сопла с управлением вектором тяги (УВТ) в вертикальной плоскости и реверсом. В F-15S/MTD переоборудовали первый опытный учебно-боевой F-15D. В качестве ПГО были использованы консоли стабилизатора F/A-18, установленные с поперечным "V" в 20╟ и способные отклоняться как симметрично, так и дифференциально. Фирма "Пратт Уитни" разработала плоские поворотные сопла из титановых сплавов с системой жидкостного охлаждения, для чего самолет потребовалось оснастить специальным турбохолодильником. Опытная машина получила новую цифровую электродистанционную систему управления, объединяющую традиционные исполнительные органы управления с управлением ПГО, двигателем, поворотными соплами, носовым колесом и тормозами основных колес. Характерной особенностью F-15S/MTD стала реконфигурируемость системы управления: при потере или отказе какой-либо исполнительной поверхности управления, а также отказе одного из двигателей функции остальных органов управления автоматически переопределялись таким образом, чтобы сохранять, насколько это возможно, устойчивость и управляемость самолета. Для повышения предельно допустимой вертикальной скорости касания земли были усилены опоры шасси. В сочетании с пневматиками низкого давления это позволило эксплуатировать машину с грунтовых ВПП, а также с плохо отремонтированных бетонных полос. Самолет оснастили и автоматической автономной системой посадки, обеспечивающей приземление при высоте нижней кромки облачности 60 м и прямой видимости 800 м. Модернизированный радар AN/APG-70 обеспечивал разрешение 5,2 м на расстоянии 39 км и 2,6 м - на 22 км. Доработки привели к существенному увеличению массы самолета - только за счет установки ПГО он потяжелел на 1090 кг.

Согласно первоначальным планам, первый полет экспериментальной машины должен был состояться в начале 1988 г. Однако "Пратт Уитни" встретилась при разработке новых сопел с рядом проблем, что несколько задержало начало летных испытаний. F-15S/MTD без системы УВТ поднялся в воздух 7 сентября 1988 г., а в штатной конфигурации - 10 мая 1989 г. Испытания на авиабазе Эдварде проходили до августа 1991 г. и включали 138 полетов, в целом подтвердивших работоспособность технических новшеств. Так, скорость захода на посадку F-15S/MTD по сравнению с F-15D уменьшилась с 260 до 222 км/ч, а дальность полета возросла на 13%. За счет использования плоских сопел и ПГО угловая скорость крена возросла на 24%, а тангажа - на 27%. Была продемонстрирована возможность посадки на сухую полосу длиной 425 м и мокрую длиной 985 м (для серийного истребителя F-15C требуется 2300 м мокрой полосы). В ходе последнего испытательного полета 12 августа 1991 г. самолет выполнил посадку ночью без использования наземного оборудования, лишь за счет бортовых средств. Технологии, отработанные на F-15S/MTD, нашли широкое применение при создании истребителя пятого поколения F/A-22A "Рэптор", а также в ряде дру-1 их программ.

В дальнейшем F-15S/MTD был передан NASA, где ему присвоили регистрационный номер NASA 837/71-0290. В конце 1990-х гг. после соответствующего переоборудования самолет был задействован в рамках программы ACTIVE (Adanced Control Technology for Integrated Vehicles), в которой, помимо NASA, участвовали лаборатория имени Райта ВВС США, а также фирмы "Боинг" и "Пратт Уитни". Двигатели получили новую, нереверсивную систему УВТ. Сопла могли отклоняться в любом направлении, обеспечивая управление самолетом как по тангажу, так и по рысканию. УВТ предназначалось как для повышения взлетно-посадочных характеристик машины, так и для улучшения ее маневренности в диапазоне скоростей от предельно малых до соответствующих М=2,0. Кроме того, самолет оснастили новой "высокоинтеллектуальной" интегрированной системой управления. В 1999 г в рамках программы ACTIVE экспериментальный F-15 выполнил 15 полетов, после чего вновь был поставлен на консервацию. В настоящее время NASA располагает еще одной летающей лабораторией F-15B (NASA836/74-0141), которая периодически используется в различных исследовательских программах.

20 февраля 1992 г. состоялся первый полет модернизированного истребителя F-15B, на котором фирма "Макдоннелл Дуглас" испытывала оборудование системы ICAAS (Integrated Control and Avionics for Air Superioriti), позволяющей координировать действия звена (четыре самолета) в бою против нескольких воздушных целей. Система должна осуществлять в полете сбор информации о наблюдаемых целях от всех истребителей группы, обрабатывать ее и отображать рекомендуемые тактические схемы действий, а также обеспечивать автоматическое целераспределение самолетам звена. В передней кабине этого F-15B была установлена новая система индикации, включавшая многоцветные электронно-лучевые индикаторы с сенсорным управлением. Самолет оснастили двумя БЦВМ фирмы "Лир Асгроникс". Следует заметить, что подобная, также координирующая действия звена, но более простая по исполнению система реализована на серийных истребителях Су-27. Однако из-за сокращения бюджета МО США финансирование этой программы вскоре было прекращено, и летные испытания остановлены после четырех полетов. "Макдоннелл Дуглас" по собственной инициативе некоторое время продолжала стендовые исследования по моделированию групповых действий двух F-15, оснащенных системой ICAAS. В дальнейшем результаты этих работ были частично востребованы в других истребительных программах, однако F-15 способности действовать в режиме автоматизированного группового управления так и не приобрел.

В 1993 п на базе Эдварде состоялись летные испытания лаборатории F-15 HIDEC (Highly Integrated Digital Electronic Control), переоборудованной из восьмого прототипа F-15A (сер. ╧71-0208). Самолет был оснащен очень необычной системой управления силовой установкой: она могла изменять тягу двигателей таким образом, что самолет получал возможность разворачиваться, переходить в набор высоты или снижение без использования аэродинамических управляющих поверхностей. Все это позволяло пилоту осуществить безопасную посадку даже в случае выхода из строя элеронов, рулей направления и дифференциального стабилизатора, что и было отработано в ходе программы.

F-15 быстро завоевал симпатии строевых летчиков. Когда они получили возможность выразить журналистам свое мнение о машине, по белому свету разнеслось: "The Best of the World" (лучший в мире). Конечно, американцы всегда относились с придыханием к продукции с биркой "Made in USA", однако до появления на международной арене Су-27 "Игл" действительно был вне конкуренции.

Бортовое оборудование и вооружение F-15, а также его высокие летные характеристики дали возможность истребителю действовать автономно в условиях применения противником средств РЭП, днем и ночью, в простых и сложных метеоусловиях, против воздушных целей на больших и малых высотах. Маскировочная окраска и сниженное более, чем в три раза дымление двигателей по сравнению с силовой установкой "Фантома" затрудняли визуальное обнаружение F-15 в ближнем бою. Вся необходимая летчику пилотажная и прицельная информация выводилась на индикатор на лобовом стекле (ИЛС). Безусловное одобрение пилотов вызвало размещение основных переключателей управления бортовым оружием, РЛС и системой связи на РУД и ручке управления самолетом (система HOTAS).

Наземное обслуживание "Игла", по сравнению с F-4, требовало на 44% меньше трудозатрат на 1 час полета и на 45% меньше времени для подготовки к повторному вылету. Процесс замены двигателя длился всего 30 минут. Высокая эксплуатационная технологичность самолета была достигнута за счет легкого доступа (без стремянок) к бортовым системам и оборудованию через люки, суммарная площадь которых составила 53 м2, причем 40% из них открывалось без инструмента; модульного принципа построения БРЭО и двигателя; высокой степени стандартизации; наличия системы встроенного контроля, а также применения вспомогательной силовой установки (ВСУ) для автономного запуска двигателей и привода самолетных агрегатов на земле.

Несмотря на имевшиеся у F-15A/B раннего выпуска конструктивные недостатки, эти машины в начале 1980-х гг. являлись лучшими тактическими самолетами ВВС США по степени оперативной готовности. Наивысшие достижения демонстрировали подразделения, базировавшиеся в Западной Европе. Так, в марте 1982 г. этот показатель всех F-15 ВВС США составлял 64,5%, а дислоцированных в Старом свете - 73,1% (71,4% - для 36-го тактического авиакрыла (TFW), размещенного в ФРГ на авиабазе Битбург и укомплектованного новейшими F-15C и F-15D). В дальнейшем для "Иглов", базировавшихся в Битбурге, этот показатель был доведен до 92,8%.

В первой половине 1980-х гг. в 36-м TFW насчитывалось 79 самолетов F-15:72 истребителя входили в состав трех эскадрилий, и еще 7 машин находились в резерве, предназначенном для восполнения возможных потерь или замены строевых машин при техническом обслуживании. База в Битбурге в годы "холодной войны" играла ключевую роль в обеспечении ПВО центральной группировки НАТО. Четыре самолета 36-го авиакрыла постоянно находились в пятиминутной готовности к боевому вылету. При этом пилоты "Иглов" демонстрировали время взлета по тревоге, не превышающее четырех минут (рекордный показатель - 3 мин 37 с). Столь высокие результаты достигались постоянными тренировками: в среднем ежемесячно выполнялось 50-60 вылетов по тревоге.

Не отставал от летчиков и наземный персонал 36-го TFW. При подготовке к повторному вылету заправка истребителя топливом и подвеска вооружения занимали всего 12 минут. Однако и здесь были свои рекордсмены, которым удавалось снизить этот показатель до 11 минут. В борьбе за сокращение нормативов пришлось пожертвовать кое-чем и в конструкции самолета. В частности, местные умельцы сняли внешние щитки, предназначенные для защиты элементов системы регулирования сопла двигателя и служащие обтекателями хвостовой части ТРДДФ. Это незначительно увеличило аэродинамическое сопротивление, однако позволило почти на 10% снизить трудоемкость технического обслуживания.

"Иглы" демонстрировали свои действительно выдающиеся возможности и на другом краю планеты - в Азии. Так, во время учений "Тим спирит-82", прошедших в западной части Тихого океана, 24 истребителя F-15A, базировавшиеся на авиабазе Кадена (о. Окинава), за 9 дней совершили 418 "боевых" вылетов, из них 233 - в течение трех суток. При этом степень боевой готовности самолетов составила почти 100%.

F-15 удерживал "призовые" места и по безопасности полетов. Так, на апрель 1982 г. "Иглы" налетали 523000 ч и по среднему коэффициенту аварийности уступили только А-10А Следует заметить, что, согласно нормам ВВС США, летным происшествием считается случай, когда летательному аппарату причиняется ущерб в размере не менее 0,5 млн. USD. К 1984 г. коэффициент аварийности парка F-15 уменьшился и стал самым низким в ВВС США. Таковым он остается и в настоящее время.

Высокую надежность и живучесть машины можно проиллюстрировать следующим примером. Во время одного из учебных воздушных боев F-15 столкнулся с другим самолетом. В результате у него почти полностью были утрачены левая консоль стабилизатора и левый руль направления, а также большая часть левого киля. Задняя часть левой консоли крыла также была сильно повреждена. Однако самолет все же благополучно приземлился. Другой воздушный бой с самолетом А-4 "Скайхок", имитировавшим МиГ-21, также закончился столкновением. В результате израильский F-15 почти полностью потерял правую консоль крыла (кроме корневого участка размахом 0,6 м). Тем не менее, пилот "Игла" все же решил выполнить посадку. Касание полосы произошло на скорости 540 км/ч, а торможение - посредством аварийного гака. Столь благополучное завершение этих происшествий специалисты "Мак-доннелл-Дуглас" объяснили наличием достаточно большой подъемной силы, создаваемой комбинацией "воздухозаборник-фюзеляж", а также высокой квалификацией летчиков. Во время еще одного летного происшествия в центральный ПТБ ударила молния, вызвавшая взрыв паров топлива. Нижняя часть фюзеляжа была пробита 200 осколками и получила сильные повреждения от огня. Но и на этот раз самолет был спасен.

К началу 1999 г. самолеты типа F-15, поставленные ВВС США, Израиля, Саудовской Аравии и Японии, налетали, в общей сложности, более 3,5 млн. ч, зарекомендовав себя крайне надежными машинами, имеющими высокую степень боевой готовности. Однако, как и любая сложная техника, давал сбои и "Игл". Так, 13 ноября 1982г. командование ВВС США объявило о временном прекращении полетов 632 самолетов F-15 (т.е. всех машин этого типа, имевшихся на вооружении американской авиации), обусловленном отказами сервоприводов стабилизаторов.

Под конец существования Советского Союза на авиасалонах взошла "звезда" истребителя Су-27, который быстро стал соперником "Игла" на международных рынках вооружений. Сравнение этих самолетов позволяет нагляднее продемонстрировать достоинства и недостатки F-15 как летательного аппарата.

Сопоставляя табличные характеристики обеих машин, можно сделать следующие выводы. Максимальное аэродинамическое качество F-15A при М=0,9 равно 10, а у Су-27 - 11,6 (рекордный показатель для истребителей четвертого поколения). По такому важнейшему критерию, как тяговооруженность, наиболее легкая версия "Игла" F-15A приблизительно соответствует Су-27: взлетная тяговооруженность этих машин при нормальной взлетной массе равна, соответственно, 1,14 (с 6100 кг топлива и вооружением, состоящим из четырех ракет AIM-7F и четырех AIM-7L) и 1,15 (с основным вариантом заправки - 5240 кг топлива и вооружением, включающим две Р-27Э и две Р-73), а боевая - 1,26 и 1,29. Более тяжелый F-15C имеет меньшую взлетную тяговооруженность - 1,05. В то же время, по этому параметру "Игл" существенно превосходил все остальные западные аналоги (у F-16A - 1,02, у F/A-18A - 0,90, у "Миража"2000 -0,81). Лишь на последних сериях F-16C этот показатель составил 1,08-1,09. Су-27 имеет преимущество над F-15 по скорости неустановившегося и установившегося разворотов, а также в разгонных характеристиках. Все это при равном уровне квалификации летчиков снижает шансы "Игла" на победу в ближнем маневренном бою над Су-27. Подтверждением тому стало так называемое совместное маневрирование (своего рода имитация боя), которое было проведено в 1992 г. во время визита истребителей из б-го Центра боевого применения и переучивания летного состава ВВС России (Липецк) на авиабазу Лэнгли (шт Вирджиния), где дислоцируется 1-е тактическое авиакрыло ВВС США. Тогда пилотировавшему Су-27УБ м-ру Г.Карабасову удалось достаточно легко занять и прочно удерживать позицию в хвосте F-15D, несмотря на все попытки американского летчика оторваться.

Первым государством, применившим F-15 "в деле", стал Израиль. Поступление F-15A на вооружение Хель Хаавир началось в октябре 1976 г., когда была сформирована 133-я эскадрилья "Орлы", в штат которой включили наиболее подготовленных летчиков, имевших боевой опыт и прошедших курс обучения в США. Комплектование "Орлов" техникой завершилось в 1978 г.

В 1975 г. вспыхнула гражданская война в Ливане между произраильскими группировками и силами, поддерживаемыми Сирией. В 1976 г., в соответствии с решением Лиги арабских стран, в центральные районы Ливана были введены межарабские силы сдерживания (преимущественно, сирийские войска). В марте 1978 г. Израиль оккупировал юг страны. В этих условиях возобновилась сирийско-израильская воздушная война.

27 июня 1979 г. F-15 впервые вступили в воздушный бой с реальным противником. В тот день израильская ударная авиация предприняла очередную попытку нанести бомбовый удар по базам палестинских формирований на юге Ливана. Наперехват было поднято два звена МиГ-21бис - наиболее современных боевых самолетов, имевшихся в то время в распоряжении сирийских ВВС. В свою очередь, сирийцы были атакованы израильской смешанной группой прикрытия, состоявшей из шести F-15A и двух "Кфиров". Наведение израильских истребителей обеспечивал самолет ДРЛО Е-2С "Хокай", барражировавший над Средиземным морем. В ходе ближнего маневренного боя, в который втянулись противоборствующие стороны, по израильским данным, четыре сирийских "МиГа" было сбито истребителями F-15, а один - совместными усилиями "Игла" и "Кфира". Сирийцы подтвердили потерю четырех МиГ-21. Еще один их истребитель был поврежден, однако пилотировавший его м-р Кубис Салиба сумел совершить вынужденную посадку на ливанской авиабазе Раяк. Победы в том воздушном бою одержали пилоты "Иглов" Менахем Эйнан и Эйтан Бен-Элихау, а также два летчика, оставшихся под псевдонимами "Эйтан" и "Тзури". Собственные потери израильтяне отрицают. Однако можно достаточно уверенно утверждать, что летчики МиГ-21бис сумели "завалить" два F-15: палестинцы подтвердили факт падения двух "Иглов" и захватили в плен одного из катапультировавшихся пилотов.

В следующем бою, произошедшем 19 сентября, летчики "Иглов" вновь доложили об уничтожении четырех МиГ-21. По итогам боя 24 сентября, в котором с израильской стороны ключевую роль опять сыграли F-15A, Хель Хаавир объявили о четырех воздушных победах. 24 августа 1980 г. истребителям F-15A в очередной раз удалось сбить МиГ-21. Еще один воздушный бой произошел 31 декабря 1980 г.: израильтяне заявили, что им удалось уничтожить два "МиГа", а сирийцы признали потерю лишь одного своего самолета и объявили об уничтожении одного израильского.

В целом, воздушные бои в небе Южного Ливана показали, что израильская авиационная группировка, сочетающая истребители четвертого поколения с самолетами ДРЛО, качественно превосходит сирийскую. Однако в 1981 г. "Иглы" встретились в небе Ливана с новым серьезным противником - перехватчиком МиГ-25ПД, эскадрилью которых СССР передал Сирии. 13 февраля и 29 июля с их участием состоялись два воздушных боя, итог которых оказался ничейным: были потеряны два "МиГа" и два "Игла".

Одним из наиболее ярких фрагментов биографии израильских F-15 стало участие в операции "Вавилон" - налете на иракский ядерный центр, предпринятом 7 июля 1981 г. Израиль решил прибегнуть к столь радикальным мерам, опасаясь появления в арсенале Ирака атомных боеприпасов. Собственно атаку предстояло осуществить восьмерке F-16A, для прикрытия которой выделили шесть F-15A. Ударная группа поднялась в воздух с авиабазы Этцион на Синайском полуострове в 15.00. Обойдя с юга на малой высоте иорданскую систему ПВО и пройдя над пустынными северозападными районами Саудовской Аравии, F-16 вторглись в воздушное пространство Ирака. F-15 границу этого государства не пересекали. В 18.35 "Файтинг Фалконы" обрушили 16 свободнопадающих авиабомб на реактор "Озирак", который был полностью уничтожен.

Ни Иордания, ни Саудовская Аравия (обладавшая в то время весьма современной системой ПВО, созданной при участии американцев и англичан), ни Ирак не смогли вовремя обнаружить сравнительно большую группу неприятельских самолетов и отразить налет. Имеют место утверждения, что израильские истребители просто не смогли достичь целей на территории Ирака, т.к. не обладали достаточным радиусом действия и, следовательно, удар по "Озираку" был нанесен американцами, также крайне обеспокоенными успехами иракской ядерной программы. По мнению автора, эти соображения несостоятельны: ничто не мешало израильтянам дозаправиться в воздухе, ведь необходимый парк самолетов-заправщиков у них имелся. В этом случае топлива вполне хватало для решения боевой задачи и возвращения на аэродром базирования без помощи мифических американцев.

13 и 14 мая 1981 г. ливанские произраильские формирования при поддержке Хель Хаавир начали наступление на горный район Санины, однако эти атаки были отбиты, а сирийские ЗРК "Квадрат" сбили два F-15A (обломки одного из них продемонстрировал ряд телеканалов). Обострение конфликта вынудило советское руководство принять решение о передаче Сирии пусть и не новейших, но вполне современных истребителей МиГ-23МФ, которые вскоре стали одними из основных противников "Иглов".

К израильтянам тоже поступали пополнения. С августа 1981 г. 133-я эскадрилья начала переоснащаться более современными F-15C/D. К лету 1982 г. Хель Хаавир сохраняли качественное превосходство над сирийскими ВВС: кроме 48 F-15, они получили 75 F-16. Этим самолетам отводилась важная роль в наступательной операции "Мир для Галилеи", целью которой являлись выход к побережью Средиземного моря на подступах к Бейруту, разгром палестинских лагерей и окружение сирийских войск в долине реки Бекаа. 6 июня по лагерям палестинцев были нанесены массированные авиационные удары, одновременно началось наступление механизированных соединений, атаковавших полупартизанские палестинские формирования. Вскоре в борьбу вступили сирийские танковые батальоны, усиленные подразделением "командос" и мобильными ЗРК "Оса-АК". В тот день два МиГ-23МФ ВВС Сирии перехватили израильский беспилотный разведчик BQM-34, который был уничтожен ракетой Р-23, выпущенной к-ном Закария с дистанции 11 км. При возвращении на аэродром сирийские истребители были атакованы F-15A, наводимыми с борта самолета Е-2С. Энергично маневрируя, сирийские летчики сорвали сопровождение бортовыми РЛС израильтян, переложили крылья своих истребителей на максимальный угол стреловидности, быстро увеличили скорость и со снижением ушли от преследования.

На второй день войны израильская авиация приступила к нанесению массированных ударов по сирийским силам в долине Бекаа. Как правило, первоначально к побережью Ливана, занимая позиции над нейтральными водами, выдвигался "Хокай", выполнявший роль воздушного командного пункта, и постановщик радиоэлектронных помех "Боинг 707" Их непосредственное прикрытие обеспечивали два-четыре F-15, располагавшиеся несколько ниже сирийского радиогоризонта. Далее на траверзе Бейрута, вне досягаемости береговых зенитных средств сирийцев, разворачивался подвижный заслон: 2-4 звена F-15 и F-16. Ударный эшелон, образованный построенными в колонну звеньями истребителей-бомбардировщиков "Фантом", подходил последним. Израильские самолеты приближались к ливанскому побережью на высоте порядка 2000 м, и горы не позволяли обнаружить их сирийским РЛС вплоть до прохождения прибрежной гряды, где находились передовые наблюдатели арабов. В то же время, способные "заглянуть за бугор" "Хокаи" могли засекать сирийские истребители, едва они взлетали и набирали высоту 100 м.

В Ливане израильтяне преподнесли противнику очередной тактический сюрприз: на сирийские истребители первыми наводились не тяжелые F-15, оснащенные ракетами средней дальности, а более легкие F-16A, несущие лишь оружие ближнего боя. Звено F-16 по парам вытягивалось в колонну, снижаясь на малую высоту, после чего первая пара расходилась, стараясь зайти сирийским истребителям в хвост (прием "сэндвич"). Если капкан из F-16 не срабатывал, во встречный бой вводились F-15, обладавшие в этом случае существенным преимуществом. В свою очередь, сирийские ВВС также использовали "домашние заготовки" По рекомендации советников из СССР, МиГ-23МФ было решено применять не парами, а тройками Самолеты выдвигались в район атаки на предельно малых (не более 100 м) высотах, стремясь остаться незамеченными израильскими локаторщиками Группа шла в очень плотном строю и наблюдалась на экранах РЛС как одна цель Далее происходило размыкание - два самолета набирали высоту, "вызывая огонь на себя", а третий, ударный, опускался к самой земле и выполнял неожиданную атаку "снизу вверх". Но использовать только такую тактику арабы не могли. Так как у них отсутствовали самолеты ДРЛО, а для наземных радаров существенной помехой стали горы, то командованию ВВС Сирии пришлось выделять осна--щенные мощными РЛС МиГ-23МФ для патрулирования воздушного пространства над долиной Бекаа Однако без информационной поддержки с земли они становились легкой добычей "Иглов", наводимых самолетами ДРЛО и внезапно атаковавших с малых высот

7 июня три сирийских МиГ-23МФ (летчики Халляк, Сайд и Мерза) атаковали груш F-16A из первого эшелона израильского боевого порядка К-н Мерза обнаружил израиль ские истребители на удалении 25 км. С дис танции 9 км он выполнил пуск Р-23 и уничтожил первый F-16. Второй ракетой с 7 км Мерза сбил еще один истребитель. Однако при выходе из атаки сирийский самолет сам был подбит ракетой, выпущенной с борта F-15 Мерзе удалось благополучно катапультироваться Вернувшись в свою часть, он привез не только ценное военное имущество - парашют, но и пленного израильского пилота, катапультировавшегося из одного F-16.

9 июня в долине реки Захрани началось крупномасштабное сражение между основными силами израильской и сирийской группировок в Ливане Интенсивность воздушных боев значительно возросла Утром два МиГ-23МФ, пилотируемые летчиками Дибом и Саидом, атаковав пару F-16, сбили один из них, однако вслед за тем самолет Диба был уничтожен F-15 Другой паре МиГ-23МФ (летчики Нахаз и Зено) удалось сбить еще один F-16. Но и на этот раз сирийцы не смогли избежать потерь: ракета, запущенная с борта "Игла", поразила машину Нахаза После 14 часов накал воздушных схваток возрос, и пилоты 133-й эскадрильи ВВС Израиля добились существенных успехов, сократив парк современных истребителей противника на два МиГ-23МФ и два МиГ-23МС (один из выживших сирийских летчиков Ясин потом сказал, что атака "Игла" стала полной неожиданностью) Кроме этих шести "двадцать третьих", пилоты "Иглов" сбили в тот день шесть МиГ-21 (израильские средства массовой информации объявили об уничтожении 22 самолетов). По сирийским данным, в воздушных боях было ликвидировано б неприятельских машин, в т.ч. два F-15.

На следующий день бои в воздухе достигли кульминации - с обеих сторон сражалось до 350 самолетов. Израильтяне объявили о 26 воздушных победах, из которых 7 - на счету F-15. В действительности сирийцы потеряли 22 машины. 11 июня неутомимые "Орлы", по сирийским данным, уничтожили два МиГ-23МС и четыре МиГ-21МФ. В общей сложности, в воздушных боях 6-11 июня израильтянам, в основном, летчикам F-15А и F-15С, удалось сбить 47 арабских истребителей: четыре МиГ-23МС, шесть МиГ-23МФ, двадцать шесть МиГ-21бис и одиннадцать МиГ-21МФ. Кроме того, действовавшие на малых высотах F-16 и F-15 совместно с армейскими средствами ПВО уничтожили 7 истребителей-бомбардировщиков Су-22М и 14 МиГ-23БН, а также 3 вертолета. Потери израильской авиации в воздушных боях составили, по сирийским данным, 42 самолета (из них, как минимум, пять F-15), а также 1-2 беспилотных разведчика.

В ходе боевых действий в июне 1982 г. основным оружием израильских F-15 и F-16 были ракеты с тепловой головкой самонаведения A1M-9L "Сайдуиндер". Несколько менее эффективно использовались УР средней дальности AIM-7E "Спарроу". Пушечным огнем, по докладам израильских пилотов, удалось сбить лишь б самолетов и вертолетов. Следует отметить, что средняя эффективность ракет "Сайдуиндер" и "Спарроу" оказалась несколько ниже, чем Р-23 и Р-60М, которые применяли сирийцы.

Хотя Израиль и Сирия достигли соглашения о прекращении огня, но боевые столкновения в Ливане продолжались. В августе 1982 г. советское руководство решило поставить Дамаску новые партии военной техники, в том числе и 50 истребителей МиГ-23МЛ с ракетами Р-24. Это способствовало определенному изменению качественного соотношения сил в воздухе в пользу арабов.

4 октября 1982 г. истребители F-15 провели над Ливаном первый воздушный бой с новыми "МиГами". На этот раз удача отвернулась от израильтян: сирийцы с "сухим счетом" сбили два "Игла". Несколько позже МиГ-23МЛ, также без потерь, уничтожили еще один F-15 и один F-4E.






 Модификации :
 F-15A

 первый серийный одноместный истребитель. С 1974 по 1979 г. выпущено 365 самолетов.

 F-15B

 двухместный серийный учебно-боевой самолет. Выпущено 59 единиц (1974-1979 гг.).

 F-15C

 серийный одноместный истребитель с усиленной конструкцией планера, увеличенной емкостью баков, имеет узлы крепления для подвесных конформных баков (1979 - 1989гг),

 F-15D

 серийный двухместный учебно-боевой самолет на базе F-15C (1979-1989 гг.).

 F-15DJ  модификация F-15D для Сил Самообороны Японии
 F-15E Strike Eagle  ударная модификация
 F-15F Strike Eagle  двухместной вариант F-15E
 F-15I  вариант для ВВС Израиля
 F-15S  вариант для ВВС Саудовской Аравии



 ЛТХ:
Модификация   F-15A
Размах крыла, м   13,05
Длина самолета, м   19,05
Высота самолета, м   5.63
Площадь крыла, м2   56,6
Угол стреловидности, град   45
Масса, кг
  пустого самолета   12970
  нормальная взлетная   18820
  максимальная взлетная   30850
Топливо, л
  внутреннее   6103
  ПТБ   5395
Тип двигателя   2 ТРДДФ Pratt Whitney F100-PW-100
Тяга,  кН
  на форсаже    2 х 106,0
  максимальная    2 х 65,2
Максимальная скорость, км/ч.
  у земли   1480;
  на большой высоте   2650
Посадочная скорость, км/ч   232
Практический потолок, м   18300
Практическая дальность, км.
  без ПТБ, со стандартным вооружением   1900;
  перегоночная с тремя ПТБ   4630;
  с тремя ПТБ   5750.
Длина разбега, м   274
Длина пробега, м   1067 (без тормозного парашюта).
Макс. эксплуатационная перегрузка   7.3
Вооружение:   шестиствольная 20- мм пушка General Electric М61А1 Vulcan (940 снарядов),
 4 УР AIM-9L/V Сайдуиндер , 4 УР AIM-7F/M Спэрроу или до


 Доп. информация :


  Чертеж "McDonnell Douglas F-15 Eagle (1)"
  Чертеж "McDonnell Douglas F-15 Eagle (2)"
  Чертеж "McDonnell Douglas F-15 Eagle"
  РЛЭ "McDonnell Douglas F-15 Eagle"
  Фотографии:

 Предсерийный F-15A
 F-15A
 F-15A
  Пуск AIM-7  с F-15A
 TF-15A
 F-15B
 F-15B   (c) Steve Williams
 F-15B ВВС Израиля   (c) Steve Williams

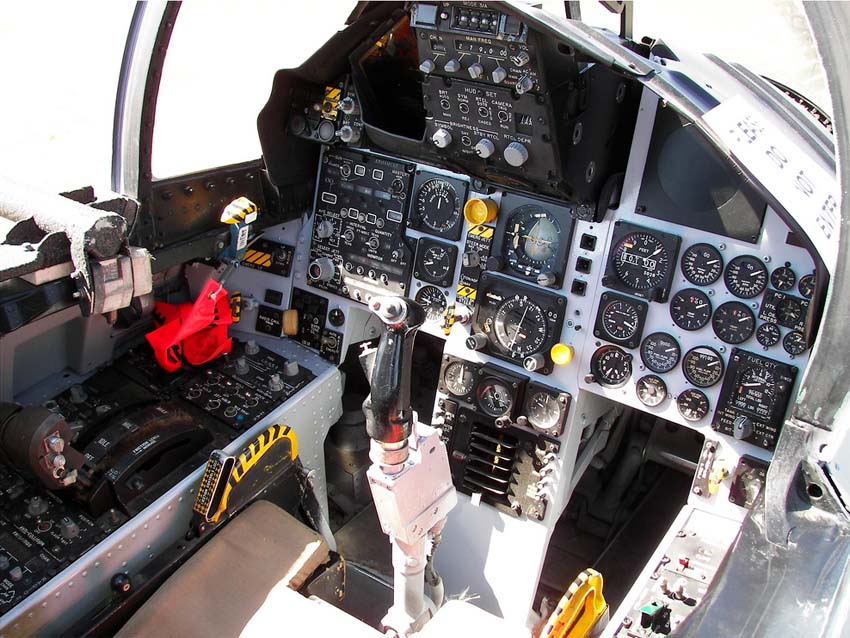

 Кабина пилота F-15A (c) Dusty_73

 Схемы:

 F-15A
 Компоновочная схема

 Варианты окраски:

 F-15A ВВС США  (c) Chris Banyai-Riepl
 F-15A ВВС США  (c) Chris Banyai-Riepl
 F-15A    58 TFW ВВС США
 F-15A ВВС США
 F-15A    58 TFW ВВС США
 F-15A    58 TFW ВВС США
 F-15A ВВС Израиля
 F-15B ВВС США







Список источников:

Авиация и Время. Владимир Ильин. Крылатый хищник с берегов Миссисипи
Крылья Родины. Владимир Ильин. Первый в четвертом поколении
Эдмунд Цихош. Сверхзвуковые самолеты
Виктор Шунков. Современная военная авиатехника
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
Squadron/Signal. Aircraft Number 24. Lou Drendel, Don Carson.  F-15 Eagle in Action
Joe Baugher. Encyclopedia of American Military Aircraft. McDonnell Douglas F-15 Eagle
USAF Museum. Aircraft Virtual Gallery.
McDonnell Douglas F-15A Eagle
FAQs.org.Greg Goebel.Air Vectors. The McDonnell Douglas F-15
Bob Pearson, Chris Banyai-Riepl. History in Illustration. McDonnell Douglas F-15 Eagle
