   АНТ-25 (РД)

Разработчик: ОКБ Туполева, Сухой
Страна: СССР
Первый полет: 1933
Тип: Многоцелевой рекордный самолет
  ЛТХ     Доп. информация



В начале 1931 г. бригада П.О.Сухого, входившая в состав конструкторского коллектива А.Н.Туполева, приступила к разработке рабочих чертежей самолета АНТ-25, который выполнялся по схеме трехместного цельнометаллического низкоплана с одним двигателем М-34, разработанным под руководством А.А.Микулина. Заданная дальность полета этого самолета обеспечивалась комплексом проектно-конструкторских решений, позволявших достичь очень высокого для своего времени аэродинамического и весового совершенства планера АНТ-25, его силовой установки.

Главной особенностью аэродинамической схемы самолета АНТ-25 являлось применение на нем крыла с необычно большими значениями относительного удлинения и сужения, равных соответственно 13,1 и 5,3. Такое большое относительное удлинение обеспечивало снижение индуктивного сопротивления крыла, связанного с величиной подъемной силы, и поэтому особенно значительного для самолета АНТ-25, полет которого длительное время выполнялся с большой полетной массой и при относительно небольшой крейсерской скорости, то есть на больших углах атаки. Снижению массы и увеличению жесткости крыла способствовала и конструктивно-силовая схема крыла самолета АНТ-25. Оно выполнялось трехлонжеронным. Первые два лонжерона ферменной конструкции, установленные на 18 и 44% хорды, были связаны друг с другом топливными баками, расположенными между лонжеронами вдоль почти всего размаха крыла. Третий лонжерон являлся вспомогательным, к нему подвешивались элероны, разделенные на четыре секции для обеспечения их нормальной работы при изгибе крыла в полете. Элероны управлялись с помощью серворулей.

Стойки и подкосы полуубирающегося главного шасси с масляновоздушной амортизацией и двойными тормозными колесами на каждой стойке крепились к переднему и среднему лонжеронам каждого полукрыла. В убранном положении колеса главного шасси входили в хвостовую часть крыла на половину своего диаметра и закрывались обтекателями. Хвостовое подфюзеляжное колесо шасси также наполовину закрывалось обтекателем. Обшивка носка и части поверхности крыла первого опытного самолета АНТ-25 была запроектирована гофрированной.

Фюзеляж АНТ-25 конструктивно состоял из двух основных частей: передней - ферменной конструкции, выполненной за одно целое с центропланом крыла, и хвостовой - типа полумонокок с работающей обшивкой. К передней части фюзеляжа крепилась моторама с двигателем М-34, отделенная противопожарной перегородкой от трехместной кабины экипажа, скомпонованной в передней и хвостовой частях фюзеляжа. В кабине экипажа последовательно размещались: рабочее место первого летчика под прозрачным откидным фонарем; спальное место летчиков, оборудованное на верхней крышке резервного маслобака, встроенного в конструкцию центроплана; рабочее место штурмана с радиосвязным и радионавигационным оборудованием, астролюком на верхней части фюзеляжа и, наконец, рабочее место второго летчика с постами управления самолетом, с обзором окружающего пространства через боковые фюзеляжные окна и с застекленной верхней откидывающейся крышкой люка. На борту АНТ-25 предполагалось установить наиболее совершенное по тому времени пилотажное и навигационное оборудование: авиагоризонт, гиромагнитный компас, гиро- и радиополукомпас, авиационный секстант, а позднее в связи с организацией полетов в высоких широтах и солнечный указатель курса. Бортовая радиостанция с фиксированными длинами радиоволн обеспечивала дальность передачи сообщений с самолета до 5000 км и позволяла пеленговать самолет с земли на удалении до 2000 км. Такое оборудование обеспечивало экипажу возможность выполнять полет днем и ночью, а также в облаках. За кабиной экипажа хвостовая часть фюзеляжа плавно переходила в киль, на котором размещался стабилизатор с изменяемым в полете углом установки. Обшивку фюзеляжа выполняли гладкой, а стабилизатора и руля направления - гофрированной.

Силовая установка АНТ-25 должна была состоять из редукторного двигателя М-34Р, но из-за его отсутствия на первом опытном самолете пришлось установить двигатель М-34 с номинальной мощностью 750 л. с., без редуктора, со степенью сжатия рабочей смеси в цилиндрах, равной 6,0 и с деревянным воздушным винтом. Для охлаждения двигателя использовался выдвижной водорадиатор. Общий запас топлива в баках достигал 6100 кг, а масла - 350 кг. Такое количество топлива должно было обеспечить беспосадочный полет в течение около 75 ч при максимальной взлетной массе самолета 16 500 кг и крейсерской скорости 165 км/ч. Вес пустого самолета - 4200 кг, взлетный - 11 500 кг.

22 июня 1933 г. под управлением летчика М.М.Громова состоялся первый полет опытного самолета АНТ-25 с двигателем М-34 без редуктора. По оценке М.М.Громова самолет оказался устойчивым и простым в управлении. С конца июня 1934 г. первый экипаж в составе М.М.Громова, А. И. Филина, И. Т. Спирина начал выполнять дальние испытательные полеты с целью проверки возможностей доработанного второго опытного самолета АНТ-25. На одномоторном самолете АНТ-25 он, пробыв в воздухе 75 часов, пролетел 12 411 км. Этот абсолютный мировой рекорд дальности беспосадочного полета по замкнутому маршруту держался много лет.

В июле 1936 года летчики В.П.Чкалов, Г.Ф.Байдуков и штурман А.В.Беляков на таком же самолете совершили беспосадочный перелет из Москвы над заполярными районами на Дальний Восток. Пролетев за 56 часов 20 минут 9374 км экипаж АНТ-25 совершил посадку на песчаной косе острова Удд (ныне о.Чкалов).

Прошел еще год. И вновь мир восхищался выдающимся мастерством советских летчиков и отличными качествами самолета АНТ-25. Машина, управляемая В.П.Чкаловым, Г. Ф. Байдуковым и А.В.Беляковым, стартовав в Москве, впервые в истории авиации пролетела через Северный полюс и совершила посадку в городе Портленд (США). На большей части огромного маршрута стояла плохая погода и длина воздушного пути превысила 9 тыс. км.

Вскоре после экипажа Чкалова, 12 июля 1937 года, с подмосковного аэродрома стартовал еще один самолет АНТ-25. Его также через Северный полюс вели летчики М.М.Громов, А.Б.Юмашев и штурман С.А.Данилин. Погода на трассе была более благоприятной, и экипаж смог за 62 часа 17 минут пролететь 11 500 км (по прямой 10148 км), что стало абсолютным мировым рекордом дальности полета по прямой. После посадки у города Сан-Джасинто, на границе США и Мексики, в баках самолета оставалось горючего еще на полторы тысячи километров.

Секретный документ шестидесятилетней давности, найденный в московском архиве, позволил открыть одну из множества тайн советской авиации - историю военного варианта знаменитого самолета "РД" - "Сталинский маршрут".

23.04.1933 Начальнику ВВС РККА



Г. Алкснису



К 1 мая 1933 г, будет изготовлен рекордный самолет марки РД (рекорд дальности). Самолет рассчитан на 45 часов полета и имеет у себя в крыльях большие вместилища (на 6 тонн) для бензина. Этот самолет может быть использован для целей воздушно-химического нападения. Для этого необходимо оставить хранилище для бензина 1 - 2 тонны, а остальные хранилища приспособить под помещения в них жидкого отравляющего вещества (4 - 5 тонн).



Резолюция: т. Горощенко. Одновре-

менно проработать уже данное мною т.                                                  Начальник военно-химического

Петрову задание о возможности приспо-                                           управления и химических войск РККА

собления "РД" как дальнего бомбовоза.                                                        (подпись неразборчива)

                                          Алкснис

Идея военного варианта РД, как следует из архивных документов, принадлежала инженеру 7-го сектора НИИ ВВС Жемчужину. На что рассчитывали военные? Сейчас сказать трудно, ведь РД - тихоходный, низковысотный, неманевренный с большими габаритами самолет представлял собой идеальную мишень и для истребителей и для зенитной артиллерии. Так начиналась теневая история легендарного самолета РД, во второй раз открывшего американцам советскую Россию. 22 июня 1933 года самолет РД-1 или, как его называли, ЦАГИ-25, АНТ-25, пилотируемый летчиком М.М.Громовым, совершил первый полет. Вслед за ним на испытания передали второй экземпляр, получивший обозначение РД-2, но уже с редукторным мотором М-34Р. Замена двигателя позволила увеличить дальность полета почти в полтора раза. Но о рекорде пока речь не шла, так как у РД было два французских соперника - Блерио-110 и Бенар-80 с расчетной дальностью 13 000 км.

Испытания РД показали, что конструкция перетяжелена, эффективность элеронов и руля поворота малы, а нагрузки на рули велики, что делает самолет опасным при сильной турбулентности. Требовалась также доводка винтомоторной группы. Аэродинамические характеристики обеих машин были значительно хуже, чем у заграничных. Самолет явно нуждался в доработке. И тогда в акте по государственным испытаниям самолета появилась такая запись: "... ЦАГИ все конструктивные изменения по устранению дефектов и доводке рекордных самолетов РД внести в чертежи военного варианта РД (ДБ-1) (...). Алкснис - декабрь 1933 г.".

Сотрудники ЦАГИ Стоман, Тайц, Фрейман, Белкин буквально сутками занимались доводкой машины. К лету 1934-го была устранена значительная часть дефектов. Для улучшения летных данных крыло, и оперение обтянули перкалем. По расчетам продолжительность полета по расходу горючего могла достичь 80,4 часа. При этом ожидалось, что дальность превысит 13000 км. 30 июня экипаж в составе Громова, Филина и Спирина отправился в первый продолжительный экспериментальный полет, одной из целей которого было "выяснение вопроса о выполнении технических требований к военному варианту самолета". В начале все шло хорошо. Взлетев со Щелковского аэродрома (Чкаловская), самолет долетел до Качи, вернулся в Москву, сбросив по пути над ногинским полигоном условный бомбовый груз - 1000 кг дроби, и снова устремился к Каче. Через 27 часов 21 минуту из-за нарушения работы топливопитания полет прекратили с посадкой в Каче. И хотя попытка длительного полета не удалась, был получен первый практический результат - подтверждена возможность использования РД в качестве бомбардировщика с радиусом действия 2000 км.

15 июля приказом № 8 наркома обороны Ворошилова началась подготовка к перелету на продолжительность и дальность по замкнутому кругу. Для обеспечения этого и последующих полетов тяжелонагруженных самолетов впервые в СССР соорудили бетонную взлетно-посадочную полосу со стартовой горкой. Одновременно со строительством полосы 2000 рабочих и красноармейцев в течение 15 суток сравнивали большой земляной холм, лежащий на пути самолета. Вертикальная скорость в момент отрыва тяжелонагруженной машины была настолько мала, что она не успевала преодолеть это естественное препятствие. 24 июля состоялся второй полет. На этот раз взлетели с только что построенной бетонной дорожки со стартовой горкой. И снова неудача: из-за неисправности мотора самолет совершил вынужденную посадку. Лишь с третьей попытки в период с 10 по 12 сентября был выполнен 75-часовой полет.

В этом же году началось серийное производство РД под индексом АНТ-36 на новом заводе № 18 в Воронеже. В отличие от первых двух прототипов на них устанавливался полный комплект вооружения, включая кассеты для десяти 100-кг бомб. Емкость топливных баков уменьшили до 4900 литров, а полетный вес не превышал 7806 кг. Обшивка была полностью гладкая. Однако качество изготовленных самолетов оставляло желать лучшего. Особенно много нареканий со стороны военной приемки вызывали клепаные и сварные соединения. Планировалось построить 24 самолета РД, из них к маю 1936 года - 20 машин. Одновременно с этим было дано задание на серийное производство 30 дальних бомбардировщиков ДБ-2, которые можно считать глубокой модификацией РД.

Кроме бомбового, планировалось и оборонительное вооружение - два пулемета для стрельбы вверх и по одному - для стрельбы вперед и назад с общим боекомплектом 1500 патронов. Летом 1935-го в НИИ ВВС проходил испытание бортовой переносный шкворень под пулемет ДА. Осенью облетали первый серийный РД, но военная комиссия отказалась его принять как явно непригодный к эксплуатации в ВВС. Та же участь ожидала и семь следующих самолетов, требующих в лучшем случае длительной доводки. Из 18 построенных самолетов 2 забраковали, не допустив к эксплуатации, 3 остались на заводе (в бригаде ЦАГИ), 1 - в Ленинграде, 2 в НИИ ВВС, и лишь 10 машин передали в строевую часть, дислоцировавшуюся под Воронежем. В период с 1936-го по 1937 год средний годовой налет самолетов составил всего лишь 25 - 30 часов, хотя некоторые из них налетали до 60 часов. РД как боевая машина был явно неудачен, и тем более неясно, зачем одновременно с ним планировался выпуск 30-ти ДБ-2 аналогичного назначения.

В 1936 году, после вступления А.Н.Туполева в должность главного инженера ГУАП НКТП, началась работа по установке на АНТ-36 дизелей АН-1. Об одном любопытном факте из истории РД рассказал авиаконструктор С.А.Москалев. В своей так и не опубликованной книге "Голубая спираль" он пишет, что очередной задачей его ОКБ оказалась модернизация АНТ-25, (он шел в серии на заводе как дальний разведчик под маркой РД) под мотор Чаромского - АН-1. Самолет именовался РДД (разведчик дальний дизельный). С этим мотором он приобретал невиданную Дальность полета - порядка 25 000 км. К тому времени на завод было переведено ОКБ конструктора Калинина, который строил опытный двухмоторный бесхвостый бомбардировщик К-12. Калинин первый был вызван в Главк к Туполеву и получил задачу о модернизации самолета РД.

Калинин очень обиделся на Туполева, считая, что его пытаются отвлечь второстепенной работой от строительства опытных самолетов, и наотрез отказался. После этого работа по модернизации РД была поручена Москалеву, с условием закончить ее в течение месяца. После перевода на завод № 18 ОКБ Калинина между ним и Туполевым возникло настоящее противостояние. Вот что писал по этому поводу сам Калинин: "Осуществлению решения о создании опытной части завода с самого начала противодействовали бывший директор Чернышев и главный инженер авиационной промышленности Туполев. Они-то и внедряли на заводе №18 недоведенные и неподготовленные к серии машины РД и ДБ-2, тем самым действительно превращая серийную часть завода в опытную мастерскую..."

Для установки дизеля АН-1 выбрали самолет с заводским номером 188 - последний из забракованных военным представительством. Переделки заключались в изготовлении новой моторамы и изменении центровки. Самолет этот обладал целым букетом дефектов. В частности, завод не смог установить убирающееся шасси. Летные испытания РДД, начатые 15 июня 1936 года, показали, что дальность полета с дизельным мотором должна увеличиться на 20 - 25 процентов по сравнению с самолетом, оснащенным М-34Р. В 1937 году самолеты, находившиеся в эксплуатации, законсервировали. О них вспомнили год спустя. 20 декабря 1938 года вышло постановление ЦК ВКП(б) о проведении дальнего рекордного перелета на самолете РД с женским экипажем. 7 января следующего года у Наркома обороны Ворошилова состоялось совещание по этому вопросу, где впервые встретился весь экипаж в составе: Нестеренко, Бережная и Русакова. Однако через полтора месяца летчик Бережная выбыла из состава экипажа и вместо нее пригласили Михалеву. Обязанности штурмана возложили на летчика-испытателя НИИ ВВС Н.И.Русакову.

Для проведения перелета выбрали две лучшие серийные машины № 1813 и № 1814. По результатам обследования состояния самолетов Ворошилов сделал доклад председателю СНК Молотову, где в частности говорилось: "... Ввиду того, что эти самолеты имеют ряд конструктивных и производственных дефектов и недостаточную для предполагаемого перелета емкость баков, требуется их доводка и дооборудование". Пока шло обсуждение вопросов, связанных с переделкой АНТ-36 к перелету, экипаж начал тренировочные полеты. Из разговора с Ниной Ивановной Русаковой и на основании знакомства с документами я сделал вывод, что многие вопросы, касающиеся подготовки к перелету, решались без участия экипажа. Планировались даже тренировки на стратопланах БОК-7 и БОК-11, о существовании которых экипаж даже не догадывался. В конце концов, видимо опасаясь негативных последствий, отказались от переоборудования РД, а сам перелет было решено провести на более современном самолете ДБ-3.

В заключение хотелось бы привести еще один малоизвестный факт из "биографии" АНТ-25. Конструктор В.А.Чижевский, создавая свои первые стратосферные самолеты, пришел к выводу, что их массово-геометрические характеристики близки к самолету РД. Это позволило, заимствовав от последнего крыло, оперение и другие элементы конструкции, значительно сократить сроки создания стратопланов БОК-1 и БОК-7.







 ЛТХ:
Модификация   АНТ-25
Размах крыла, м   34.00
Длина самолета, м   13.00
Высота самолета, м
Площадь крыла,м2   87.10
Масса, кг
  пустого самолета   3784
  максимальная взлетная   10000
Тип двигателя   1 ПД М-34Р
Мощность, л.с.   1 х 900
Максимальная скорость у земли, км/ч   244
Крейсерская скорость, км/ч   165
Практическая дальность, км   10800
Практический потолок, м   7850
Экипаж, чел   3


 Доп. информация :


  Чертеж "Туполев АНТ-25"
  Чертеж "Туполев, Сухой АНТ-25"
  Фотографии:

 АНТ-25-1 (РД-1)
 АНТ-25-1 (РД-1)
 АНТ-25-1 (РД-1)
 АНТ-25-1 (РД-1)
 АНТ-25-1 (РД-1)
 АНТ-25-1 (РД-1)
 АНТ-25-1 (РД-1)
 АНТ-25-1 (РД-1)
 АНТ-25-2 (РД-2)
 АНТ-25-2 (РД-2)
 АНТ-25-2 (РД-2)
 АНТ-25-2 (РД-2)
 АНТ-25-2 (РД-2)

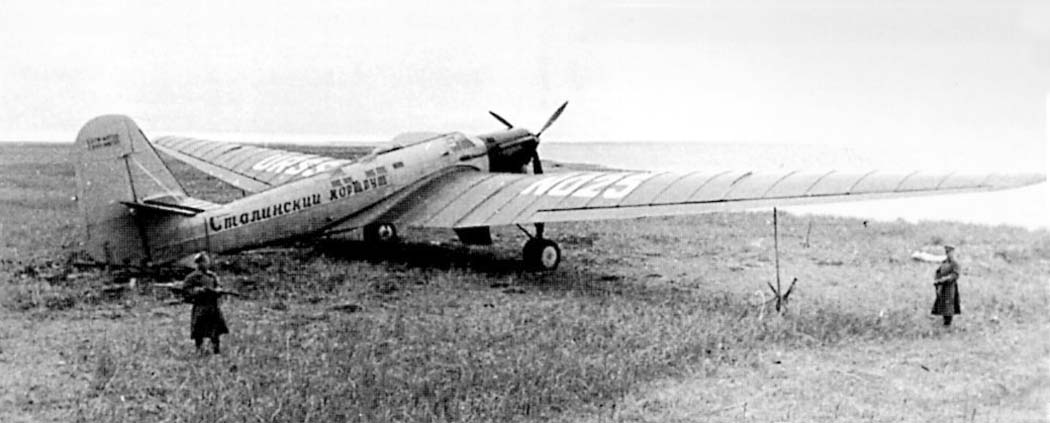

 АНТ-25-2 (РД-2) на о.Удд под охраной моряков
 АНТ-25-2 (РД-2) на о.Удд под охраной моряков
 Кабина пилотов АНТ-25-1 (РД-1)
 Кабина пилотов АНТ-25-2 (РД-2)

  Схемы:

 АНТ-25 (РД)

  Варианты окраски:

 АНТ-25-1 (РД-1)
 АНТ-25-2 (РД-2), 1934 года
 АНТ-25-2 (РД-2) до перелета
 АНТ-25-2 (РД-2) после перелета







Список источников:

АвиаКоллекция 2017-05. Владимир Ригмант. Рекордный самолет РД (АНТ-25), Дальний бомбардировщик ДБ-1 (АНТ-36)
Крылья 2008-01. Михаил Маслов. Рекорд дальности
Крылья Родины 1994-08. Николай Якубович. Теневая биография "РД"
Авиация и Космонавтика 2008-07-09. Владимир Ригмант. Самолет АНТ-25(РД) - История великих перелетов
Авиация и Космонавтика 2017-06. Время великих перелетов
Авиация и Космонавтика 2017-12. В. Конычев. Полет в легенду
Авиация и Космонавтика 1997-07. Рекорд дальности
Яуза. Николай Якубович. "Сталинский Маршрут" Чкалова и Леваневского
Владимир Ригмант. Самолеты ОКБ А.Н Туполева
М.Б. Саукке. Самолеты АНТ (1922-1937)
Шавров В.Б. История конструкций самолетов в СССР до 1938 г.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
Midland. Y. Gordon, V. Rigmant. OKB Tupolev
Putnam. Bill Gunston. Tupolev Aircraft since 1922
Klassiker der Luftfahrt 2011-06. Michail Maslow. Rekordflieger
Fana de l'Aviation 2009-03-04. Mikhail Maslov. Staline a la conquete de l'Amerique
L+K 1973-21. Vaclav Nenecek. Tupolev ANT-25(RD)
