   ТБ-4 (АНТ-16)

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1933
Тип: Тяжелый бомбардировщик
  ЛТХ     Доп. информация



Создание в СССР в начале 1930-х тяжелого бомбардировщика ТБ-3 и принятие его на вооружение РККА выдвинули отечественные ВВС на передовые позиции в мире. Впервые в мировой практике СССР развернул мощные ударные авиационные группировки, способные самостоятельно решать стратегические задачи.

Явный успех А.Н.Туполева и его коллег по созданию ТБ-3 позволил коллективу продолжить изыскания путей создания более тяжелых "бомбовозов". Они явились, по сути, развитием базовой конструкции ТБ-3 в сторону увеличения размеров планера и суммарной мощности силовой установки при сохранении удельных нагрузок на крыло и мощность двигателей.

В результате в первой половине 1930-х появилось несколько проектов сверхтяжелых бомбардировщиков, буквально поражавших современников размерами и грузоподъемностью, при этом обладавших сравнительно небольшими скоростями и высотами полета. К середине 1930-х выбранная Туполевым концепция базовой конструкции тихоходного невысотного многомоторного бомбовоза с появлением первых скоростных истребителей и общим развитием средств ПВО стала быстро изживать себя.

Хотя официально доктрина итальянского генерала Д.Дуэ о решающей роли тяжелобомбардировочной авиации в войне в СССР никогда полностью не принималась, многие из ее положений оказали существенное влияние на создание отечественных тяжелых бомбовозов. На этом этапе перед авиационной промышленностью ставилась задача последовательного создания сверхтяжелых бомбардировщиков с бомбовой нагрузкой до 25000 кг, при сохранении дальности и скорости, достигнутых на ТБ-3.

Первым шагом в этом направлении стал обмен мнениями в октябре 1929-го между НТК УВВС и ЦАГИ о возможности постройки тяжелых военных самолетов грузоподъемностью 10000-25000 кг.

В декабре 1929-го на основании расчетов ЦАГИ УВВС сообщило, что считает нереальной постройку самолета грузоподъемностью в 25 т, так как он не сможет базироваться на отечественной промышленности и потребует больших заграничных заказов. Кроме того, отрыв от реальных индустриальных возможностей страны ограничил бы постройку самолетов подобного класса лишь в отдельных опытных экземплярах.

ЦАГИ считал, что в отношении подобных машин пока могут быть организованы лишь научно-исследовательские работы, а проектирование и постройку самолета грузоподъемностью до 10 т можно провести в течение ближайших 2-3 лет. Результатом этих обсуждений в начале ноября 1929-го УВВС заказало ЦАГИ тяжелый бомбардировщик ТБ-4 (АНТ-16). В марте 1930-го УВВС утвердило требования на новый бомбовоз под двигатели М-35, суммарной мощностью в 5000 л.с.

Эта машина, по мнению военных, должна была иметь максимальную общую нагрузку порядка 18000 кг, из которых боевая загруженность составляла бы до 10000 кг, дальность -2000 км, скорость на номинальном режиме работы двигателей - 200 км/ч, практический потолок - 5000 м, посадочную скорость - 100 км/ч, разбег -250 м, пробег с использованием тормозов -100 м (без тормозов - 300 м).

В апреле 1930-го Совет Труда и Обороны СССР утвердил план опытного самолетостроения, где фигурировали работы по созданию ТБ-4 (АНТ-16). Реально работы по опытной машине вместо планируемого года заняли более двух лет, в мае 1930-го началось эскизное проектирование. Только в декабре 1932-го получили требуемые двигатели, а в феврале 1933-го начали вывозить агрегаты машины на аэродром. К апрелю 1933-го АНТ-16, в основном, собрали, начались доводки и мелкие монтажные работы. В июле - летные испытания.

Общее руководство по проекту осуществлял А.Н.Туполев, А.Архангельский возглавил проектирование фюзеляжа, В.Петляков - крыла, Н.Некрасов - оперения, Н.Петров - шасси, И.Погосский и Е.Погосский - силовой установки, И.Толстых - вооружения. Большие емкие бомбоотсеки проектировали К.Свешников и В.Мясищев. В октябре 1930-го в ЦАГИ закончили предварительный аэродинамический расчет по АНТ-16 с двигателями М-35 (проект моноблочного двигателя на базе М-34).

Камнем преткновения для проекта долгое время был выбор типа и числа двигателей. Поскольку на начало 1930-х появление двигателей М-35 было проблематично, (этот мотор стал реальностью лишь к началу 1940-х), поэтому остановились на шести двигателях меньшей мощности (четыре -на крыле и два - в спарке над фюзеляжем).

Правда, от четверки моторов отказались не сразу. Пытались купить двигатели итальянской фирмы "Изотта-Фраскини", затем из-за отказа итальянцев перешли к расчетам под шесть М-34 с редуктором и без редуктора, под проектные двигатели М-27 с редуктором, под двигатели фирм "Роллс-Ройс" и БМВ. В зависимости от двигателей АНТ-16 должен был иметь нормальную полетную массу - от 27000 кг до 31000 кг (перегрузочный вариант 32000 - 37000 кг), максимальную скорость на высоте 6000 м - 242 км/ч, крейсерскую скорость - 200-210 км/ч.

В январе 1931-го УВВС и ЦАГИ согласовали состав оборонительного вооружения с учетом экипажа в двенадцать человек: две артиллерийские установки под 20-мм пушки, пять стрелковых установок под спаренные пулеметы ПВ-1. В бомбардировочное вооружение входили бомбодержатели и бомбосбрасыватели новой конструкции, обеспечивающие размещение сорока 250-кг бомб или двадцати 500-кг бомб внутри фюзеляжа, одной 1000-кг или 2000-кг бомбы под фюзеляжем. В декабре 1931-го УВВС сообщил ЦАГИ новые более подробные требования к самолету, предусматривавшие замену четырех двигателей М-35 шестью М-34 и сохранение основных летных характеристик самолета.

Как отмечалось выше, по своей аэродинамической схеме, компоновочным решениям и конструкции новый тяжелый бомбардировщик являлся дальнейшим развитием ТБ-3, имел с ним много общего и отличался от него значительно большими геометрическими размерами и увеличенной мощностью силовой установки. При этом основные удельные параметры, характеризующие самолет, остались практически на том же уровне, что и у ТБ-3. Удельные нагрузки на площадь крыла для ТБ-4 составляла 63,3 кг/м2, а на мощность силовой установки - 8,6 кгс/л.с. ( для ТБ-3 - 78,3 кг/м2 и 7,4 кг/ л.с. соответственно).

Крыло ТБ-4 состояло из центроплана и двух отъемных частей. В отличие от АНТ-6 число лонжеронов в силовом наборе крыла сократилось до трех. Раскосы лонжеронов - клепаные из листового материала. Фюзеляж технологически делился на носовую с отъемным носком, хвостовую и среднюю части. По сравнению с АНТ-6, увеличился шаг волны гофра обшивки до 50 мм.

Особенность конструкции фюзеляжа - наличие двух больших бомбоотсеков длиною по 5 м и шириною около 2 м, расположенных за центропланом крыла. Такие крупные грузоотсеки в фюзеляже применили впервые в мировой практике самолетостроения.

Хвостовое оперение - аналогично АНТ-6. Киль и стабилизатор связывались между собой расчалками. Стабилизатор с регулируемым в полете с помощью электромотора углом установки. Рули высоты и поворота имели роговую компенсацию. Управление самолетом - жесткое, за исключением элеронов.

Колеса шасси диаметром 2 м устанавливались попарно на общей оси, а не тандемом, как на АНТ-6, и снабжались масляной амортизацией и тормозами. В хвостовой части фюзеляжа имелось пневматическое самоориентирующееся колесо. Предусматривалась установка на колеса обтекателей - штанов.

Силовая установка - шесть двигателей М-34 максимальной мощностью по 830 л.с. (номинальная - 750 л.с.). Четыре двигателя - в носке крыла, а два - в тандемной установке на сварной раме над фюзеляжем.

Бензин размещался в шести баках в отъемных частях крыла и в двух центропланных. Стенки крайних баков одновременно являлись обшивкой крыла. Общая емкость топливной системы - 8500 л. Общая емкость масляной системы - 2000 л.

Тянущие винты крыльевых двигателей имели диаметр 3,18 м, тянущий винт тандемной установки - 3,3 м и толкающий - 3 м.

Для автономного питания бортовых систем самолета на нем впервые применили электростанцию с приводом от двигателя мощностью 16 л.с.

В систему оборонительного вооружения ввели пушки. Предлагавшаяся схема оборонительного огня была достаточно эффективна и практически не оставляла "мертвых" зон, в этом АНТ-16 был как бы предтечей будущих "летающих крепостей". Пушки размещались в носовой и задней за крылом фюзеляжных установках самолета. Пулеметы - в кормовой части фюзеляжа за хвостовым оперением, а также в специальных крыльевых башнях в передней и задней частях крыла (две установки для стрельбы вперед, две - для стрельбы назад).

АНТ-16 имел необходимое приборное оборудование, прицел ОПБ-2 для ночного бомбометания, радиоприемник, внутреннюю телефонную связь и другое. Столь сложный и большой самолет с развитой системой оборонительного вооружения потребовал увеличения экипажа до 12 человек: два пилота, штурман, радист-пеленгатор, бортмеханик и семь стрелков.

Согласно эскизному проекту опытный ТБ-4 с шестью двигателями М-34 должен был иметь нормальную полетную массу - 31000 кг (перегрузочная - 37000 кг), массу пустого - 10700 кг, максимальную скорость у земли - 208 км/ч, крейсерскую скорость - 160 км/ ч, потолок - 3400 м, дальность - 1600 км. Нормальная бомбовая нагрузка - 4000 кг, максимальная -10000 кг. Оборонительное вооружение: две пушки "Эрликон" калибра 20 мм, десять пулеметов ДА.

С февраля до июля 1933-го на Центральном аэродроме производились сборка машины и доводочные работы. Опытная машина не была полностью укомплектована оборудованием и вооружением. В частности, отсутствовали башенные пулеметные крыльевые установки. Недостающую массу восполнили мешки с песком.

3 июля 1933-го экипаж летчика М.Громова совершил на машине первый полет, на основании которого пилот дал следующую краткую оценку самолету: "...Взлет - прост, тенденций к развороту нет. Разбег - короток. При наборе высоты самолет устойчив и набирает высоту хорошо. При полете - устойчив и прост в управлении. При планировании устойчив и перестановки стабилизатора почти не требуется. Посадка - очень простая, заворотов при пробеге не чувствуется...".

Отмечались чрезмерные усилия на штурвале и педалях. В результате испытаний столкнулись с перекомпенсацией руля направления. Усилия на педалях сначала уменьшались до нуля, а затем возрастали, но с обратным знаком. Были выработаны рекомендации для борьбы с этим.

В сентябре 1933-го машина поступила на госиспытания. В состав экипажа входили П.Стефановский, М.Нюхтиков, Л.Шевердинский и А.Рязанов. Общее впечатление испытателей о новой машине было положительное.

Однако ТБ-4 было трудно управлять при быстром изменении режима полета, не хватало эффективности руля высоты на посадке. Кроме того, полеты выявили, что при одновременном отключении двух двигателей на одной из плоскостей у самолета возникают недопустимые колебания хвостовой части фюзеляжа. С полетной массой 33 т самолет показал максимальную скорость всего 200 км/ч. Сказывалась недостаточная мощность силовой установки из-за чрезмерных оборотов винтов и значительной части тяги, затрачивавшейся на обдув толстого крыла.

Об испытаниях ТБ-4 остались воспоминания Стефановского, по ним можно судить о восприятии летчиками этой машины:

"... ТБ-4 заставил забыть и о характере, и о привычках. Он просто потрясал! Человек среднего роста свободно расхаживал не только в фюзеляже, но не пригибался и в центральной части крыла. Оборудование чудовищной машины напоминало небольшой промышленный комбинат. Имелась даже самая настоящая малогабаритная электростанция для автономного энергопитания всех самолетных агрегатов... Различное оборудование, вооружение, системы и аппараты управления заполнили всю внутренность самолета диковинных размеров. М.М.Громов, передавая мне машину, охарактеризовал ее более чем кратко: «Хорошо летает. Сам увидишь».

Программа испытаний состояла из двух основных задач: выявить максимальные летные данные самолета, без пушечно-пулеметного оснащения, а потом с полностью поставленным вооружением.

...Тридцать пять тонн металла и горючего дали себя знать сразу. Машина разбегалась грузно. На взлете не хватило руля высоты. Конструкторы возможность такого случая предусмотрели. Киваю второму пилоту Мише Нюхтикову, он нажимает кнопку электрического устройства стабилизатора. Самолет послушно отрывается от полосы.

На этом корабле со стабилизатором вручную вообще не совладаешь. По площади он равен крылу одномоторного самолета. Вследствие недостаточной аэродинамической компенсации трудно управлять такой махиной, особенно при быстром изменении режима полета...К помощи электроуправления стабилизатором прибегали и на посадке, чтобы дожать самолет на три точки. Так оно и полагалось - руля высоты не хватало и здесь... На этот раз предстояло проверить поведение самолета при посменном выключении сначала одного, затем двух из шести моторов. Отключение одного на пилотирование машины почти не сказывалось. Когда же выключили сразу два, и притом на одной стороне крыла, на хвостовом оперении появились сильные колебания. Поэкспериментировали второй, третий, пятый раз - то же самое: колебания возникают совершенно недопустимые, явно угрожающие разрушением воздушного корабля...".

После этого полета на испытания пригласили В.М.Петлякова и еще двух специалистов из КБ по прочности и вибрациям. Жаркие дебаты по поводу "может трясти, не может трясти" кончились полетом Петлякова в кормовой кабине стрелка. После уборки газа на двух винтах, Петляков испытал все "прелести" сильнейшей вибрации на себе. Испытания прекратили, самолет отправили на доработку. Усилили хвостовую часть фюзеляжа, изменили регулировку руля высоты и, наконец, установили пулеметные башни на крыле, полностью укомплектовали вооружение. Вскоре ТБ-4 снова поступил в НИИ ВВС. Хотя дальнейшие испытания проходили более менее успешно, принять машину на вооружение и рекомендовать ее в серию военные отказались.

Причины этого были следующие. При размахе крыла 54 м, длине - 32 м, высоте - 11,73 м, площади крыла - 422 м2 в ходе испытаний ТБ-4 с двигателями М-34 получили максимальную скорость у земли - 200 км/ч, максимальную скорость на высоте 2000 м - 187,5 км/ч, время набора высоты 2000 м составило 33,32 мин., практический потолок - 2750 м, для его достижения требовалось 84 мин, длина разбега - 800 м, на разбег требовалось 36 сек., с 4000 кг бомб самолет имел дальность 1000 км. Все это было гораздо ниже требований ВВС.

Проведенные испытания не удовлетворили военных. В результате они отметили, что низкие летные качества самолета объясняются недостаточной мощностью винтомоторной группы, аэродинамическая схема самолета хорошая, вес конструкции слишком большой, емкость бензиновых баков - недостаточна, самолет требует доработки.

При постройке дублера и эталона серийного производства необходимо установить моторы с редукторами, удлинив крыло. И добиться летных данных: скорость на высоте 4000 м - 240 км/ч, потолок - 6000 м, дальность -1500 км.

В ноябре 1933-го у начальника ВВС РККА Алксниса состоялось совещание по результатам испытаний АНТ-16, которое поставило крест на этом проекте. В протоколе совещания, в частности, говорилось:

"... опытный самолет в серию не запускать, в виду неудовлетворения тактико-технических требований, в качестве эталона принять военный вариант самолета "Максим Горький" с восемью моторами М-34; опытный самолет АНТ-16 передать ЦАГИ для совместных с НИИ испытаний, для выяснения вопросов, связанных с постройкой "Максима Горького..."

Все доработки и окончательные доводки ТБ-4 (АНТ-16) ОКБ и военные предполагали выполнить на его дубле, который должен был стать головным самолетом для серии. Еще в ноябре 1931-го на основании данных к опытному самолету ЦАГИ составил требования к головному серийному самолету. Согласно им ТБ-4 предназначался для разрушения и уничтожения крупных военно-промышленных объектов в тылу противника.

Предполагалось достигнуть полезной нагрузки - 8250 кг (в перегрузку -12250 кг), дальность - 1000 км, скорость на высоте 3000 м - 215-220 км/ ч, время набора высоты 3000 м - 12-15 мин, практический потолок - 5000 м, разбег - 250 м, пробег - 300 м, посадочная скорость -100 км/ч. Оборонительное вооружение: две авиационные пушки и десять пулеметов.

Следующий ТБ-4 планировалось построить к апрелю 1932-го, а сдать на испытания к маю того же года. Ввиду того, что головной самолет проектировался как эталон серийного производства, ЦАГИ считал необходимым внести в него ряд конструктивных изменений. Прежде всего, увеличить размеры бомбовых отсеков, установить подвесную остекленную кабину для бомбардира, носовую остекленную вращающуюся башню для переднего стрелка, предусмотреть возможность быстрой переделки бомбардировочного варианта в транспортный или пассажирский самолет.

В декабре 1932-го утвердили макет головного самолета с указанными выше изменениями, в частности, с остекленной носовой башней стрелка и другими доработками конструкции. В августе 1932-го началась постройка "дублера". К январю 1933-го техническая готовность самолета составила 17%, а 2 июля ЦАГИ получил распоряжение о прекращении работ по самолету и о передачи части агрегатов на строительство "Максима Горького".

На основе АНТ-16 предполагалось подготовить несколько модификаций. В конце 1932-го в ЦАГИ решался вопрос о запуске в серию на заводе № 22 пассажирского варианта АНТ-16. Планировалось, что ЦАГИ за пять месяцев до мая 1933-го передаст всю документацию по машине на завод № 22, руководство которого было категорически против такого "блица". Постепенно все вошло в привычные рамки: ЦАГИ взял основные работы по первой машине на себя и постепенно, в связи со все возраставшей загрузкой опытного производства по новым проектам работа сошла на нет.

По распоряжению начальника ВВС, в марте 1931-го в план ЦАГИ на 1932 год включили создание «стального самолета» ТБ-4бис, с уменьшенной несущей поверхностью и в течение года проводили исследования по этой теме. В марте 1932-го, на основании предварительных расчетов, пришли к выводу, что «стальной самолет» должен иметь размерность примерно такую же, как и опытный АНТ-16, что конструкция лонжеронов крыла и фюзеляжа должна быть из хромомолибденовых труб и профилей, большинство узлов фюзеляжа - сварные. Конструкция шасси - как на опытной машине. Обшивка - на 2/3 из гофрированной фанеры и на 1/3 из дюралюминия.

В 1932-м УВВС и ЦАГИ рассматривали применение на АНТ-16 паротурбинных установок (максимальная мощность 6000 л.с., эксплуатационная - 4000 л.с.) с приводом на два винта. Котлы должны были устанавливаться в центроплане АНТ-16. Работы по такой установке вели в ХАИ.

В 1933-м УВВС предложило ЦАГИ проработать возможность транспортировки в грузоотсеках АНТ-16 танков или танкеток (типа Т-18, или четырех Т-27, или двух Т-37). Задание ЦАГИ не выполнил, но вплоть до 1935-го институт проводил большой объем научно-экспериментальных работ по данной тематике.

Хотя испытания и доводки АНТ-16 показали его бесперспективность, вопрос о серийном выпуске решался еще на этапе проектирования и постройки прототипа в 1932-м на заводе № 22 в Филях. Было принято решение о передаче заводу комплекта документации на машину, но в 1933-м из-за загруженности завода другими заказами, решили подготовку к серии перенести на новый завод №18 в Воронеж.

Завод № 22 передал туда все имевшиеся чертежи самолета, а срок передачи чертежей ЦАГИ установили на июль 1934-го. Выпуск первой серии из 40-50 машин наметили на 1935-й, причем первый головной самолет должен был покинуть цеха завода в первом квартале 1935-го. В конце 1933-го вся программа по АНТ-16 была свернута. Коллектив во главе с А.Н.Туполевым продолжил работу по развитию тяжелых многомоторных самолетов-гигантов, предложив ряд проектов, в том числе АНТ-20 (первоначально как тяжелый бомбардировщик), АНТ-24, АНТ-26.






 ЛТХ:
Модификация   ТБ-4
Размах крыла, м   54.00
Длина, м   32.00
Высота, м
Площадь крыла, м2   422.0
Масса, кг
  пустого самолета   21400
  нормальная взлетная   33280
Тип двигателя   6 ПД М-34
Мощность, л.с.   6 х 830
Максимальная скорость , км/ч
  у земли   200
  на высоте   188
Практическая дальность, км   2000
Боевой радиус действия, км   1000
Скороподъемность, м/мин   81
Практический потолок, м   2750
Экипаж, чел   12
Вооружение:   две 20-мм пушки, до десяти 7.62-мм пулеметов
 10000-11800 кг бомб


 Доп. информация :


  Фотографии:

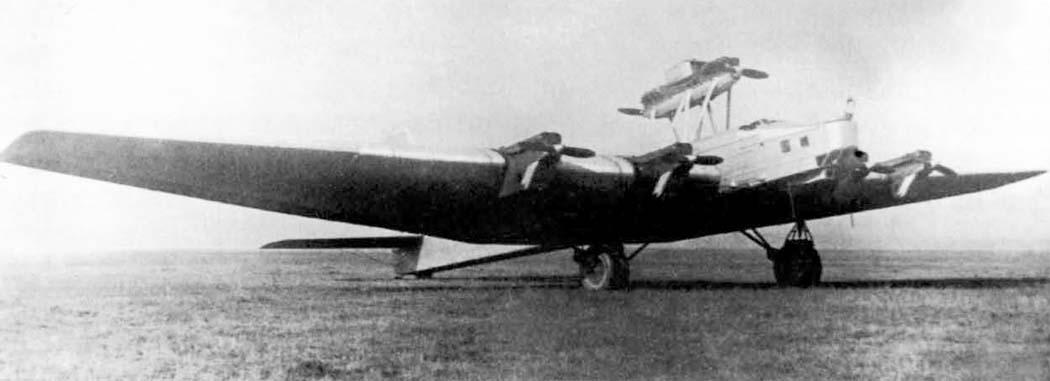

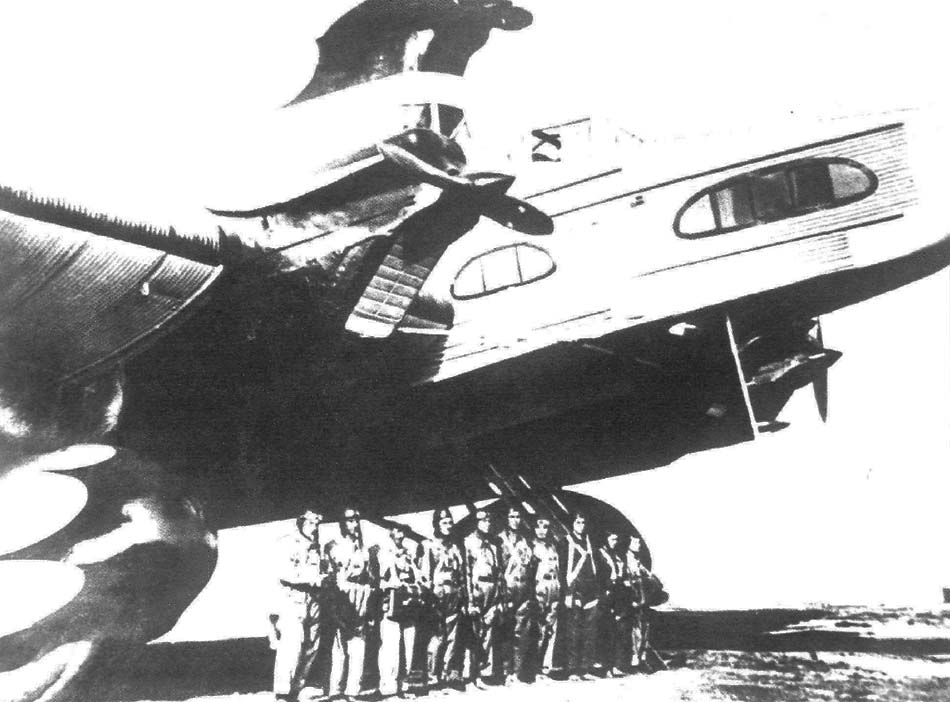

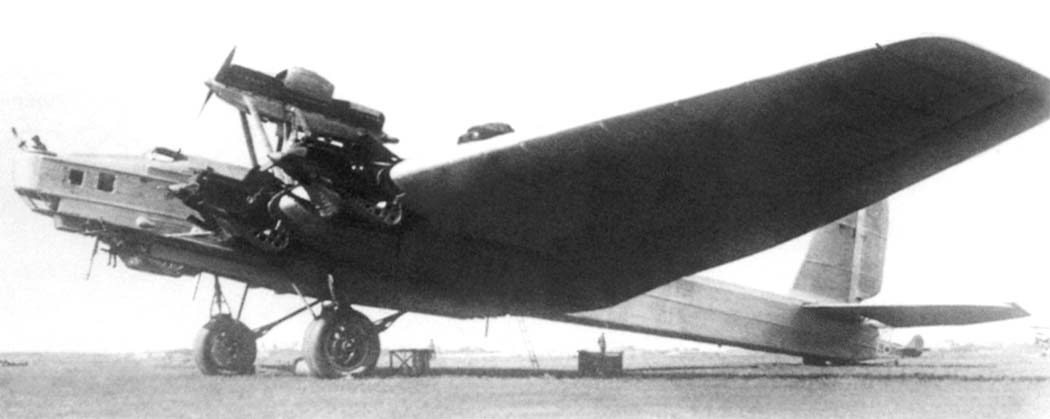

 ТБ-4

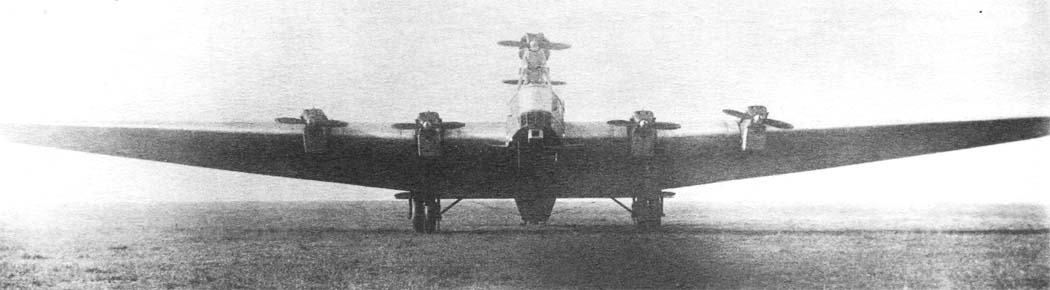

 ТБ-4

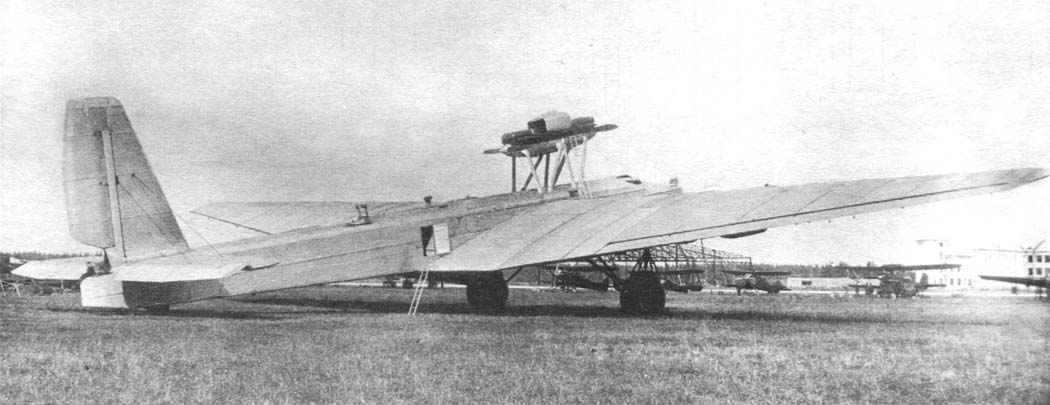

 ТБ-4
 ТБ-4
 ТБ-4
 ТБ-4 на съемках фильма "Большие крылья"

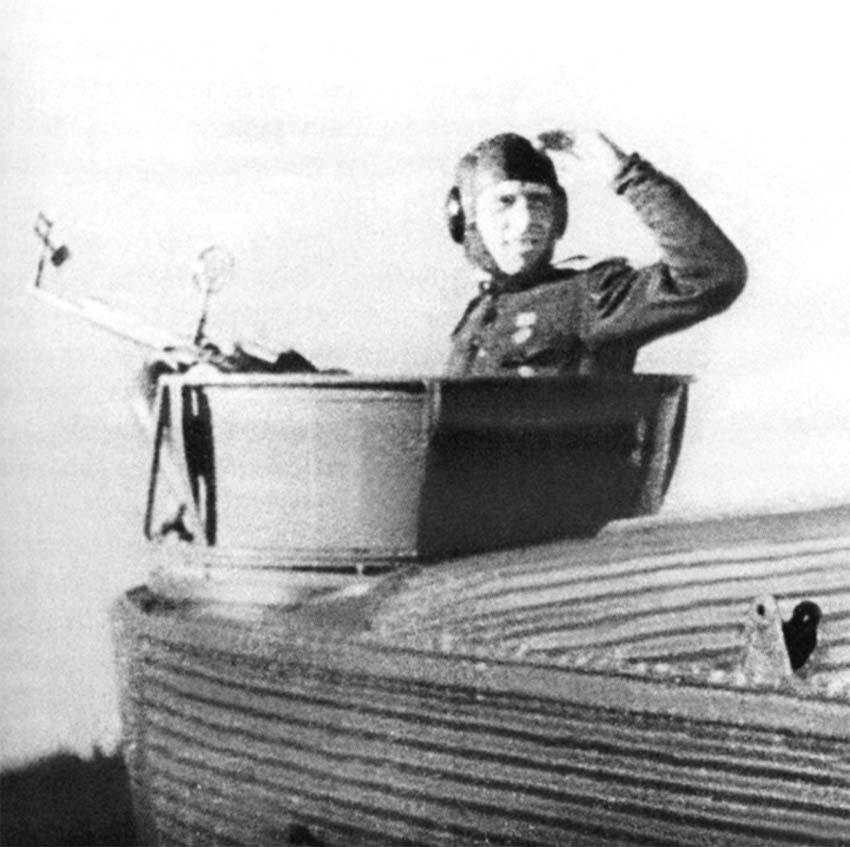

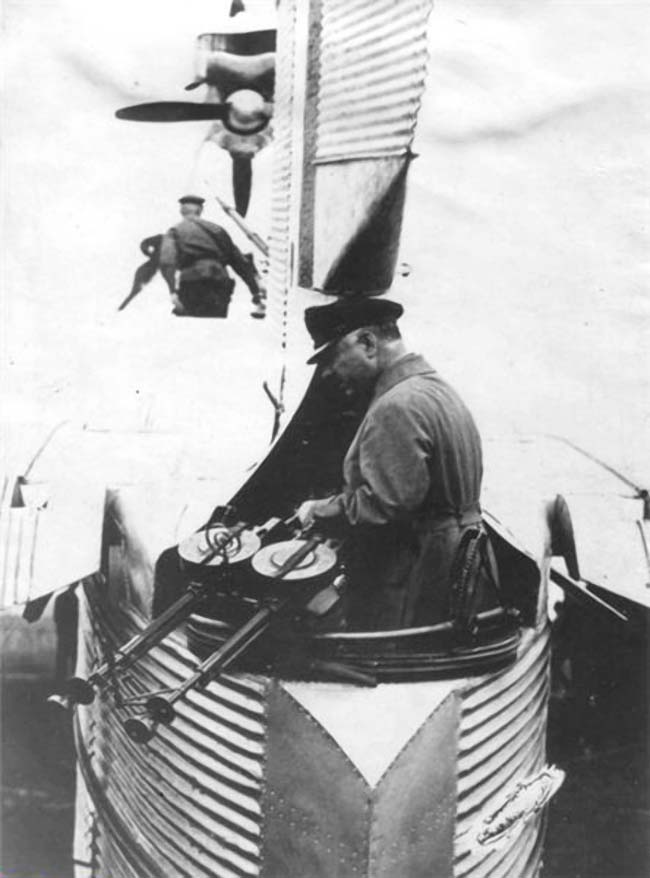

 Передняя огневая установка

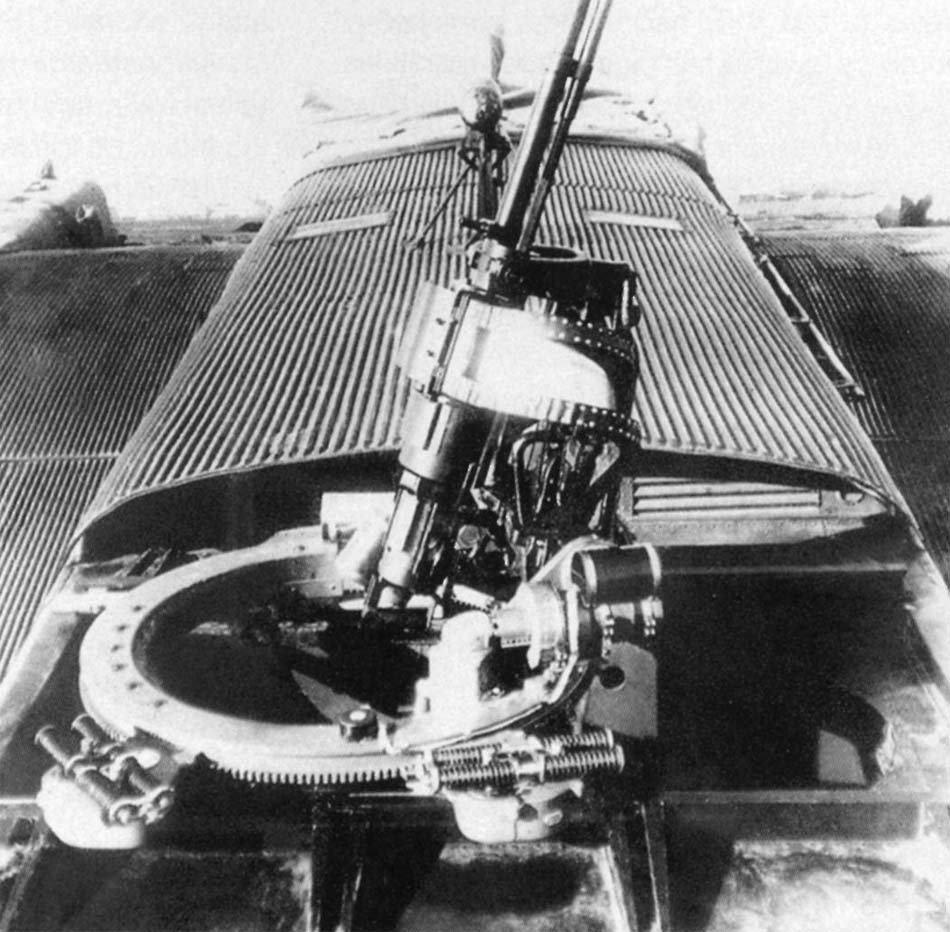

 Надфюзеляжная турель ТЭТ

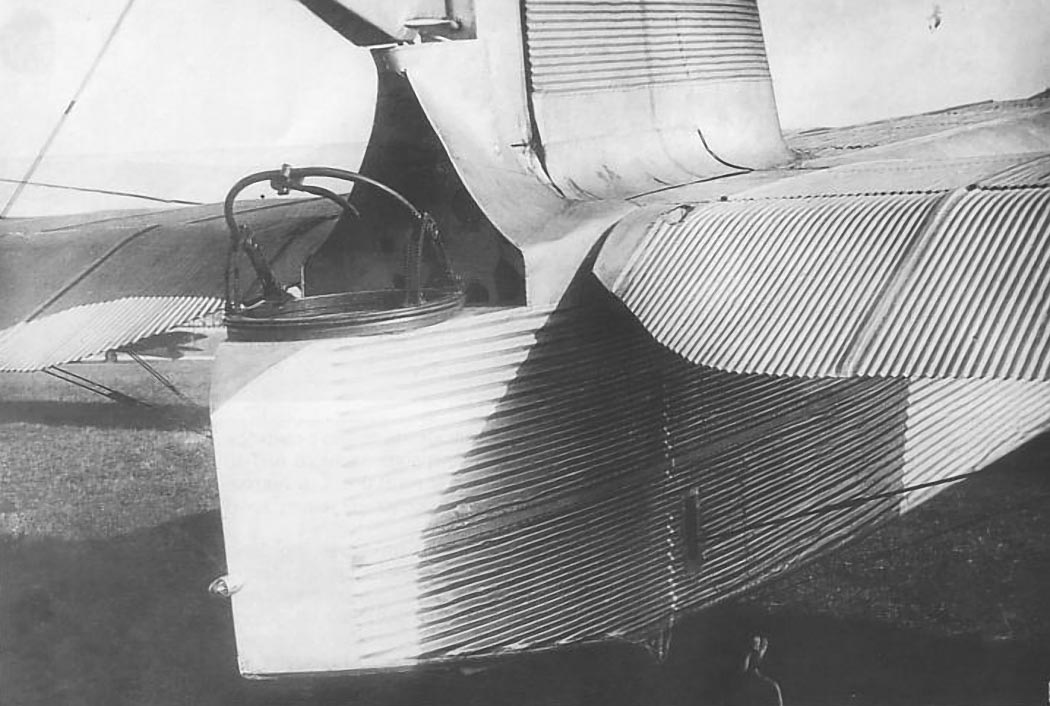

 Кормовая турель
 Кормовая турель со спаркой пулеметов ДА

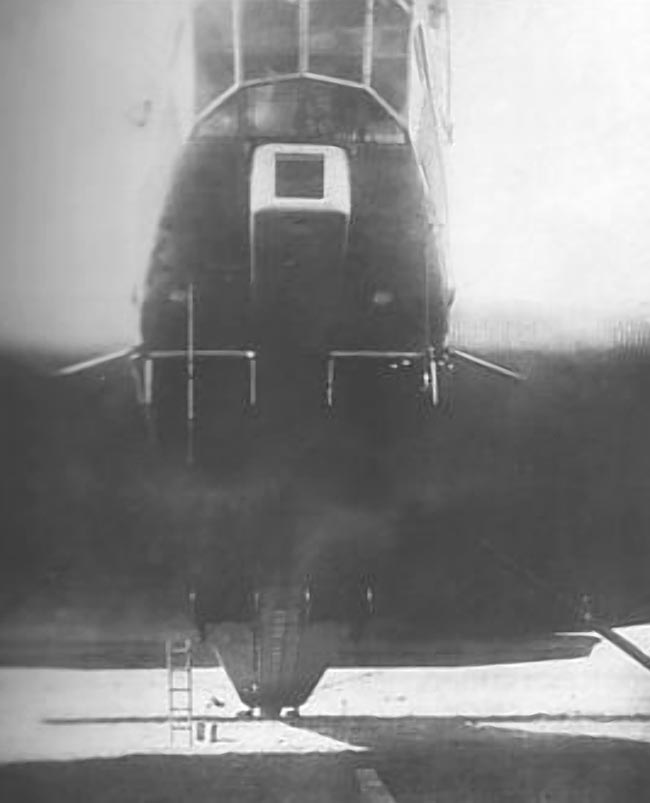

 Носовая часть ТБ-4

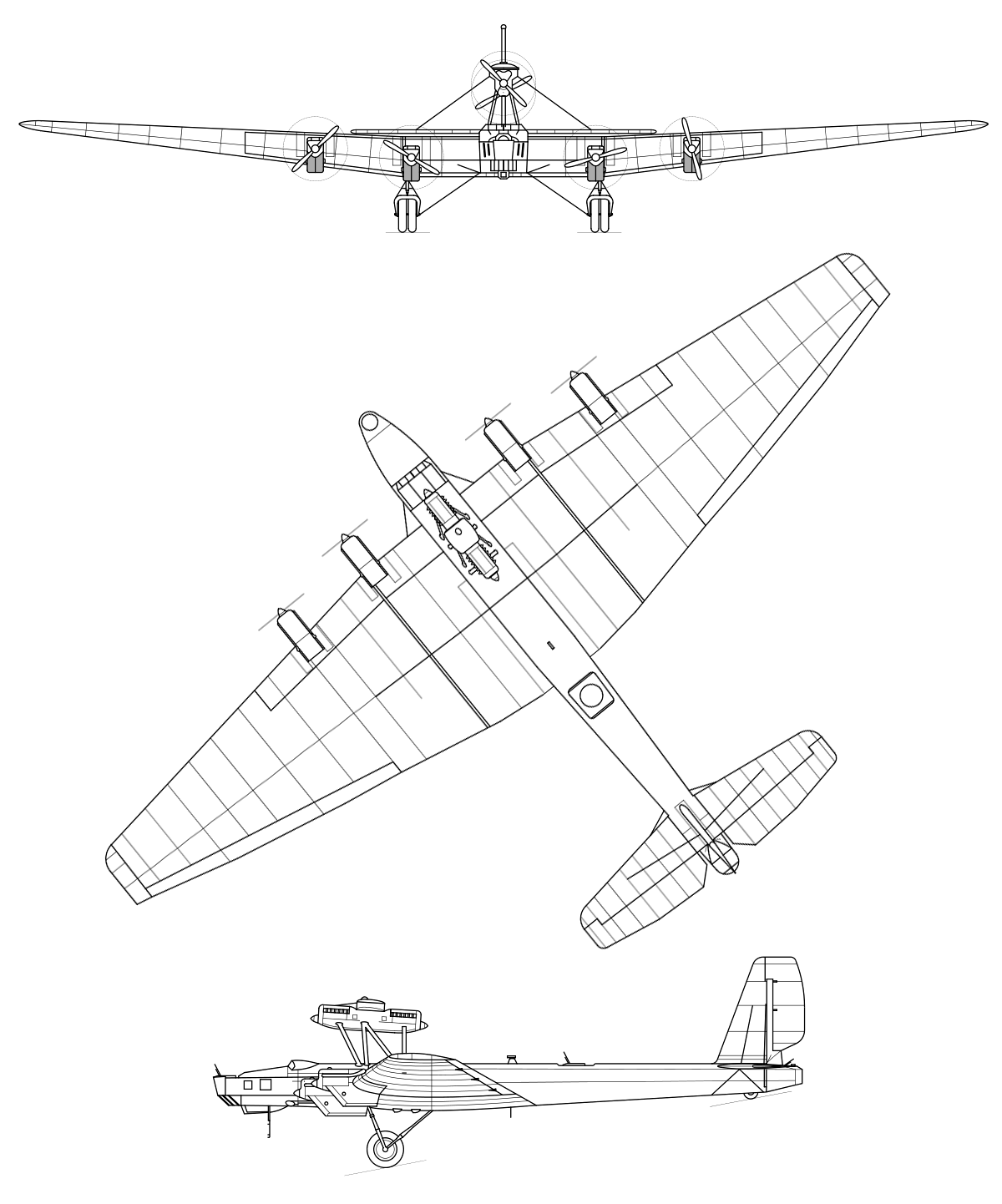

  Схемы:

 ТБ-4

  Варианты окраски:

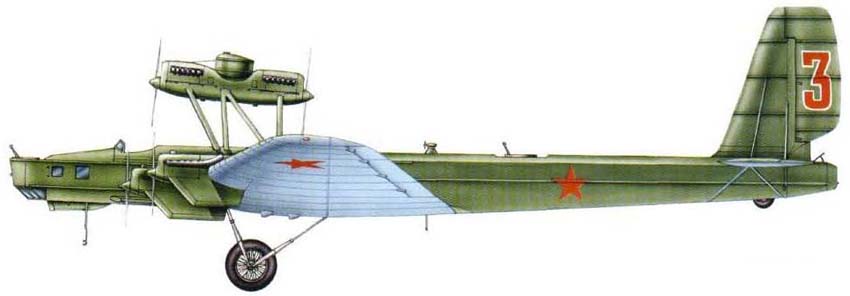

 ТБ-4







Список источников:

Крылья Родины 2001-10. Владимир Ригмант. На заре стратегической авиации
Мир Оружия 2005-06. Владимир Котельников. Советские супербомбовозы : Прожекты и реалии
Владимир Ригмант. Самолеты ОКБ А.Н.Туполева
Николай Якубович. Все боевые самолеты Туполева
Владимир Котельников. Супер-бомбовозы Сталина
Шавров В.Б. История конструкций самолетов в СССР до 1938 г.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
Midland. Yefim Gordon, Vladimir Rigmant. OKB Tupolev
