   MB.174

Разработчик: Bloch
Страна: Франция
Первый полет: 1939
Тип: Бомбардировщик-разведчик
  ЛТХ     Доп. информация



В годы, непосредственно предшествовавшие Второй мировой войне, французская авиапромышленность создала целый ряд элегантных добротно сделанных и продуманно - целесообразных бомбардировщиков, опровергавших широко распространенное мнение, что во Франции тогда ценили красоту во всем, кроме боевых самолетов. К. сожалению, последующие события отказали им в долгой и отмеченной победами карьере, которую они несомненно заслуживали. В период боев во Франции в 1940 г. этих машин имелось слишком мало, чтобы серьезно повлиять на исход компании. Французские ВВС были вынуждены начать операции на устаревшей технике, стараясь одновременно поспешно освоить современные самолеты, буквально в последний момент вышедшие из заводских цехов. К лучшим боевым самолетам нового поколения можно отнести Блок MB.174, который начал поступать в разведывательные авиагруппы менее чем за два месяца до начала немецкого наступления.

Сконструированный под руководством Анри Деплана из бюро концерна SNCASO на заводе в Курбевуа, MB. 174 мог посостязаться с любым самолетом подобного назначения, когда его приняли на вооружение. Эта машина вела свою родословную от MB.170 - многоцелевого двух-трехместного самолета, к работе над которым приступили в конце 1936 г.

К моменту, когда МВ.170ВЗ ╧ 02 вышел на испытания, часть требований штаба ВВС претерпела существенные изменения. В ответ конструкторское бюро SNCASO разработало ряд модификаций базовой конструкции. Они имели экипаж из двух или трех человек и различные мотоустановки. Большинство из этих самолетов являлось тяжелыми истребителями, такими как MB.171, МВ.172 и MB.173. Однако, они не ушли дальше проектов.

Наивысший интерес у командования ВВС вызвала модификация MB.174. Она предназначалась в основном для разведки и маркировки целей, но могла и ограниченно использоваться в роли бомбардировщика.

Окончательную сборку опытного образца нового самолета, MB. 174 ╧ 01, осуществили в Виллакублэ. Там же машина совершила свой первый полет 5 января 1939 г. Крыло, шасси, хвостовое оперение и общая компоновка мало изменились по сравнению с МВ.170ВЗ ╧02. Зато фюзеляж MB.174 сильно переработали. Увеличенный по высоте фонарь кабины сдвинули назад и весь нос остеклили. На машине смонтировали два двигателя Гном-Рон 14N20/21 по 1030 л.с.

MB. 174 ╧ 01 с самого начала продемонстрировал превосходную управляемость и отличные летные данные. Потребовалась только небольшая доработка подвески триммеров. 1 февраля 1939 г. министерство авиации разместило у SNCASO заказ на 50 МВ.174АЗ. Чуть раньше подписали контракт на установочную серию из шести самолетов. К производству MB. 174 подключили несколько заводов-субподрядчиков. Консоли крыла изготовлялись на предприятии SNCAO в Нанте, центроплан на заводе SNCAO в Бордо, задние части фюзеляжа делала "Энтерпризе индустриель Шарентези" в Отре, хвостовое оперение - SNCASO в Рошфор -сюр-Мер. Окончательную сборку осуществлял завод SNCASO в Бордо.

Установочная серия, также как и опытные образцы, собиралась в Виллакублэ, где самолеты и испытывались. Входившие в эту серию MB. 174 A3 отличались от предшествовавших опытных моторами Гном-Рон 14N48/49 с реактивными выхлопными патрубками фирмы "Бронзавиа", увеличивающими тягу. Патрубки повышали максимальную скорость полета примерно на 20 км/ч. Неудовлетворительное охлаждение двигателей, выявленное на MB. 174 ╧ 01, привело к введению коков винтов меньшего диаметра.

Первый серийный самолет, МВ.174АЗ ╧7, был собран в Бордо. Его облетали 5 ноября 1939 г. К началу февраля 40-го французские ВВС приняли 20 машин, но ни одна из них не попала в строевую часть. Наоборот, в феврале все эти самолеты вернули в Бордо для переделки вооружения. В декабре предыдущего года испытывался MB. 174 с тремя пулеметами MAC 1934 М39 с ленточным питанием, закрепленными под разными углами на качающейся установке под фюзеляжем. Все они стреляли вниз-назад, отпугивая подбирающиеся с этого ракурса истребители. Успех этих экспериментов в сочетании с рапортами с фронта об результатах боевого применения самолетов Потэ Р.637 привели к решению сделать дополнительное вооружение стандартным. Одновременно одиночный 7,5-мм пулемет на подвижной установке в задней кабине заменили спаренным того же калибра. Внедрили также некоторую бронезащиту для экипажа.

В тоже время несомненные достоинства конструкции навели штаб ВВС на мысль сформировать требования к варианту бомбардировщика на базе MB. 174. Такой самолет был собран. Вскоре бомбардировщик в двух модификациях, MB.175 и MB.176, начал постепенно вытеснять своего предшественника со сборочных линий. Предназначенный в первую очередь для разведки, MB. 174 обладал очень маленьким бомбоотсеком. В него входили всего восемь бомб по 50 кг. С сентября 1939 г. приоритет отдали бомбардировщикам. На разведывательную модификацию заказов больше не поступало. 50-й и последний серийный самолет покинул заводской цех в Бордо в мае 1940 г.

После завершения переделки вооружения MB.174 A3 с номерами 16,18, и 21 19 марта 1940 г. передали разведывательной группе GR 11/33. 29-го капитан Сен-Экзюпери совершил на таком самолете первый боевой вылет. Группа GR I/52 получила первые три MB. 174 7 апреля. К перевооружению групп GR I/33 и GRI1/36 приступили в конце месяца. Летчикам понравились взлетно-посадочные характеристики самолета, высокие данные и прекрасная маневренность. MB. 174 вскоре зарекомендовал себя отличной боевой машиной. Очень немногие самолеты этого типа были сбиты истребителями "люфтваффе".

К 18 июня 1940 г. группа GR П/33 полностью перешла на разведчики "Блок". Большая часть остальных разведывательных групп обладала смесью машин различных типов. Например, 20 июня два MB. 174, один Р.637, четыре Р.63.11, четыре Бреге Вг693 и два истребителя Девуатин D.520 (все эти самолеты принадлежали GR 1/52) перелетели Средиземное море. В то же время группа официально считалась вооруженной Р.63.11. Когда группа GR I/ 55 совершила посадку на аэродроме Ла Сенья под Ораном, в ее состав входили шесть МВ.174, MB.175 и MB.176. GR I/ 36 улетала из Южной Франции, обладая одним MB. 174, тремя Р.63.11 и одним Вг.693.

В авиации правительства Виши сохранялась только одна часть на МВ.174 -группа GR II/33 в Тунисе. В начале 1942 г. ее самолеты получили подфюзеляжные бомбодержатели под одну бомбу весом 250 кг. Они предназначались для бомбометания с пологого пикирования. Впоследствии испытывалась подобная подвеска для 500-кг бомбы. Она продемонстрировала свою эффективность во время боев в Тунисе, когда GRI1/33 совершала вылеты на разведку и штурмовку войск противника.

30 марта 1943 г. 1-я эскадрилья GRII/33 получила два первых американских разведчика F-4 (на базе истребителя "Лайтнинг"). Свои МВ.174 она начала постепенно сдавать 2-й эскадрилье. К 17 июня 1943 г. все сохранившиеся самолеты перешли к школе штурманов в Марракеше.

Несколько МВ.174 оставались в пригодном для полетов состоянии вплоть до победы над Германией. В ноябре 1945 г. 47-й серийный самолет (МВ.174АЗ ╧53) перелетел из Северной Африки в Шатеру для переделки в экспериментальную машину, на которой хотели отработать некоторые узлы торпедоносца МВ.175Т. На этом самолете поставили на задней кромке крыла аэродинамические тормоза. Пластины сдвигались назад и поворачивались, образуя плоскую поверхность, выставленную примерно поровну над и под крылом. Вертикальное оперение переделали, увеличив по площади. Под консолями расположили замки подвески неуправляемых ракет.

Другой МВ.174, переживший Вторую мировую, ╧20, переделали в МВ.174 Z с 12-цилиндровыми моторами жидкостного охлаждения Испано-Сюиза 12Z. Попытки установить такой двигатель-на MB.175 предпринималась SNCASO еще в 1942 г. Тогда вычислили, что эти моторы позволят довести максимальную скорость до 650 км/ч на высоте 9000 м. Но MB.174Z совершил первый полет лишь 13 августа 1947 г. После предварительных испытаний в Шатеру 7 октября самолет перегнали в Вилла-кублэ. Двигатель Испано-Сюиза 12Z в том виде, в котором он стоял на МВ.174 Z, имел непосредственный впрыск топлива и двухскоростной турбонагнетатель Турбомека PV.19 В. Он развивал мощность 1300 л.с. на высоте 8000 м на 1-ой скорости нагнетателя и 1600 л.с. на высоте 2500 м на 2-ой скорости. Самолет совершил около 50 полетов. Была достигнута максимальная скорость 601 км/ч на высоте 8000 м.



 ЛТХ:
Модификация   MB.174 A.3
Размах крыла, м   17.90
Длина, м   12.25
Высота, м   3.55
Площадь крыла, м2   38.00
Масса, кг
  пустого самолета   5600
  нормальная взлетная   7160
Тип двигателя   2 ПД Gnome-Rhone 14N-48/49
Мощность, л.с.   2 х 1100
Максимальная скорость , км/ч   530
Крейсерская скорость , км/ч   400
Практическая дальность, км   1650
Боевая дальность, км   1290
Максимальная скороподъемность, м/мин
Практический потолок, м   11000
Экипаж   3
Вооружение:  два 7,5-мм пулемета в носовой части, два 7,5-мм пулемета в верхней части фюзеляжа и  три 7,5-мм турельных пулемета в нижней части фюзеляжа;
 до 400 кг бомб.


 Доп. информация :

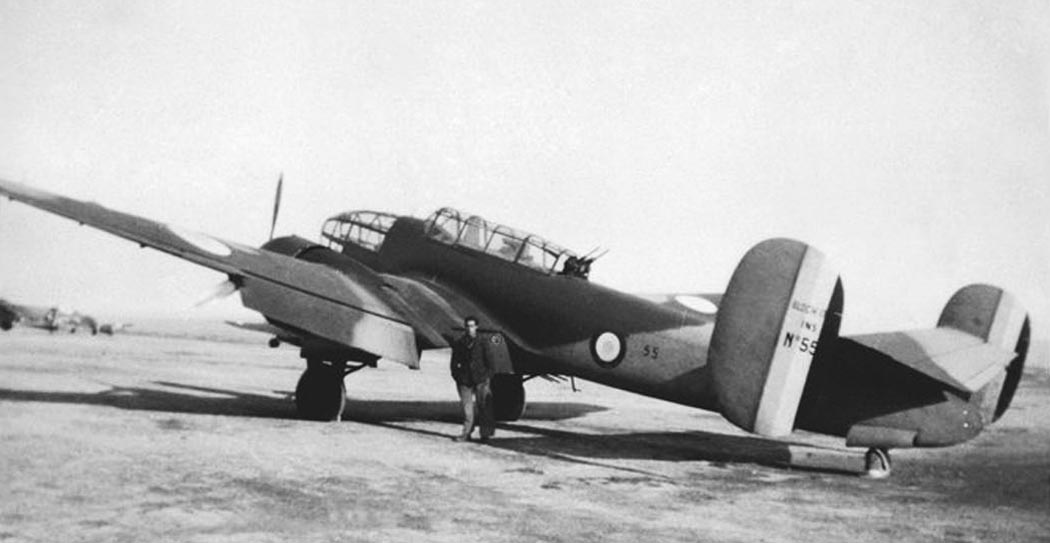

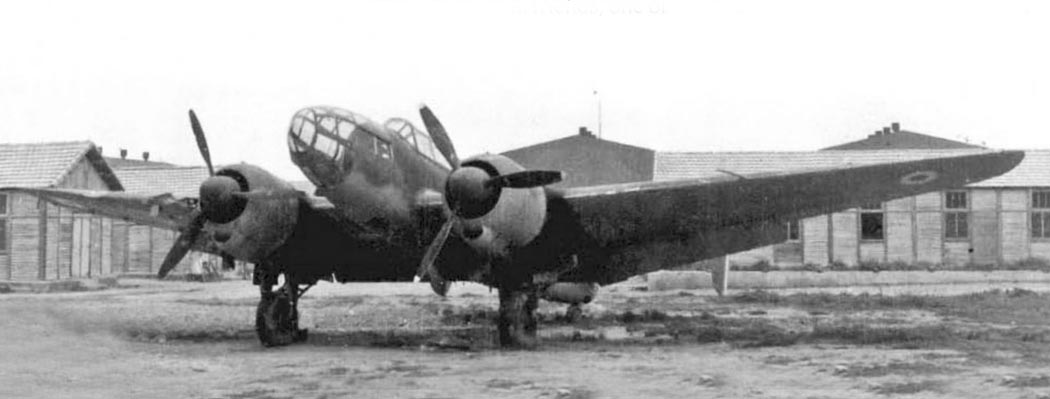

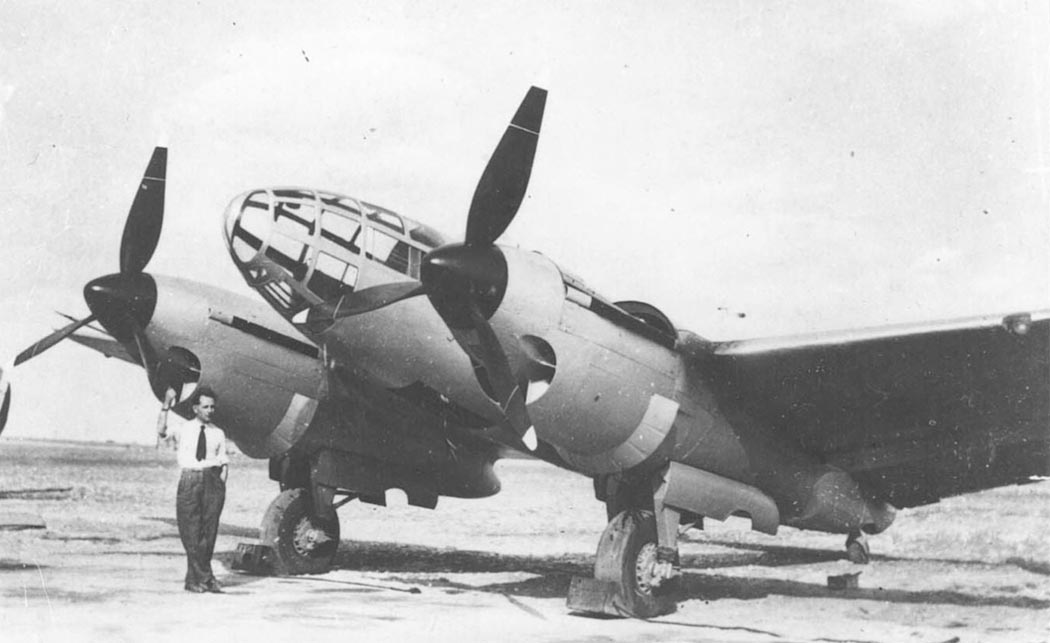

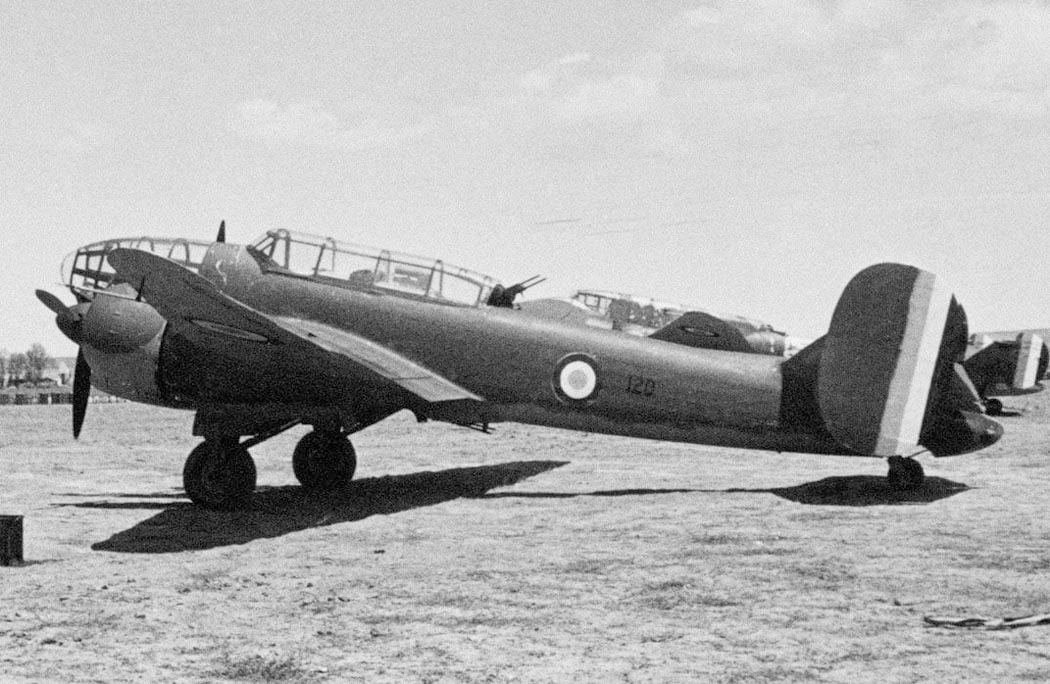

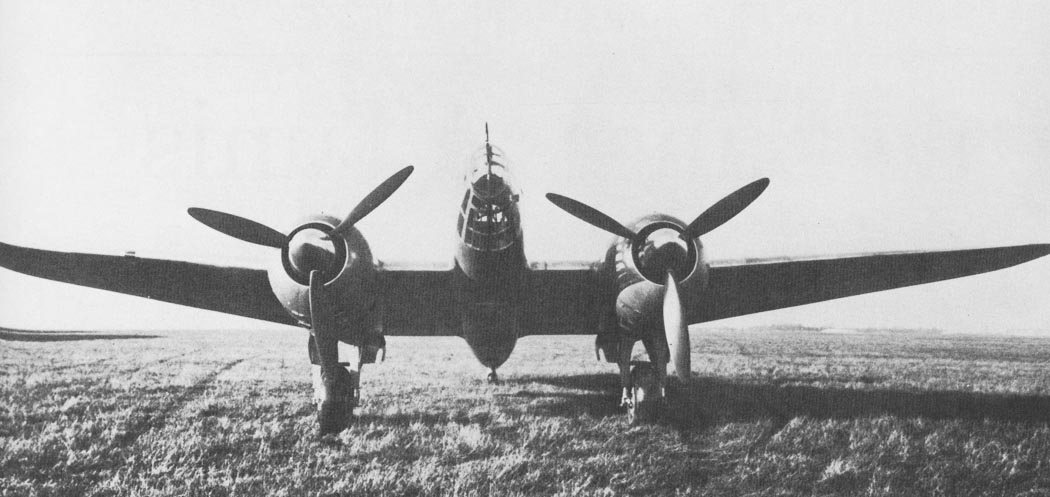

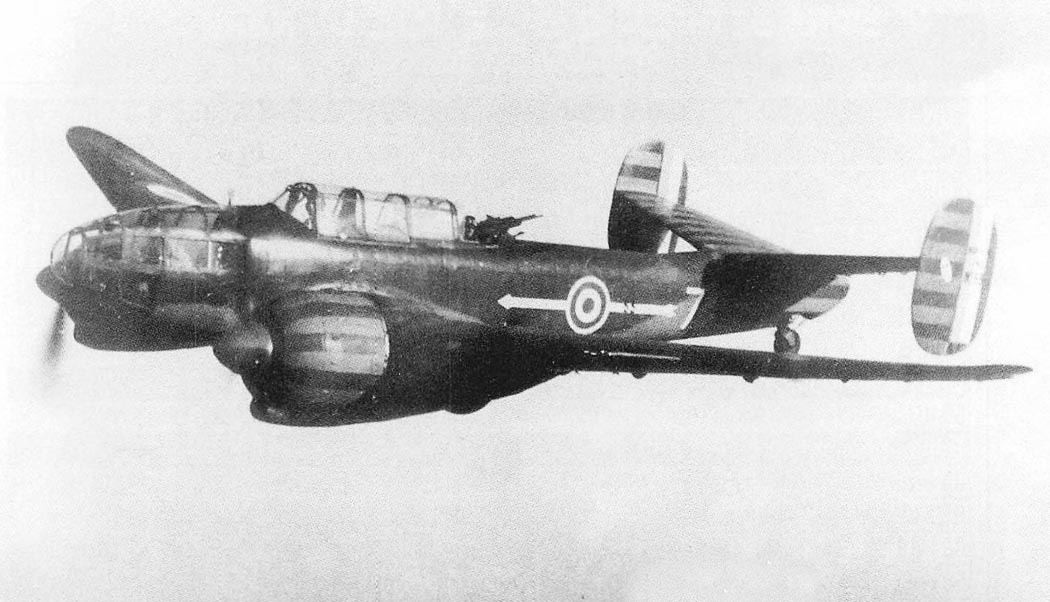

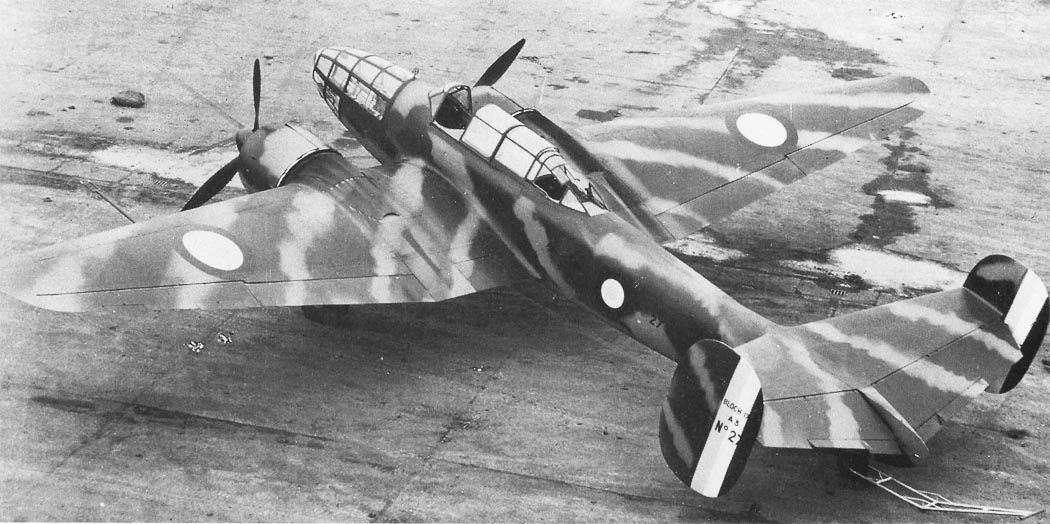

  Фотографии:

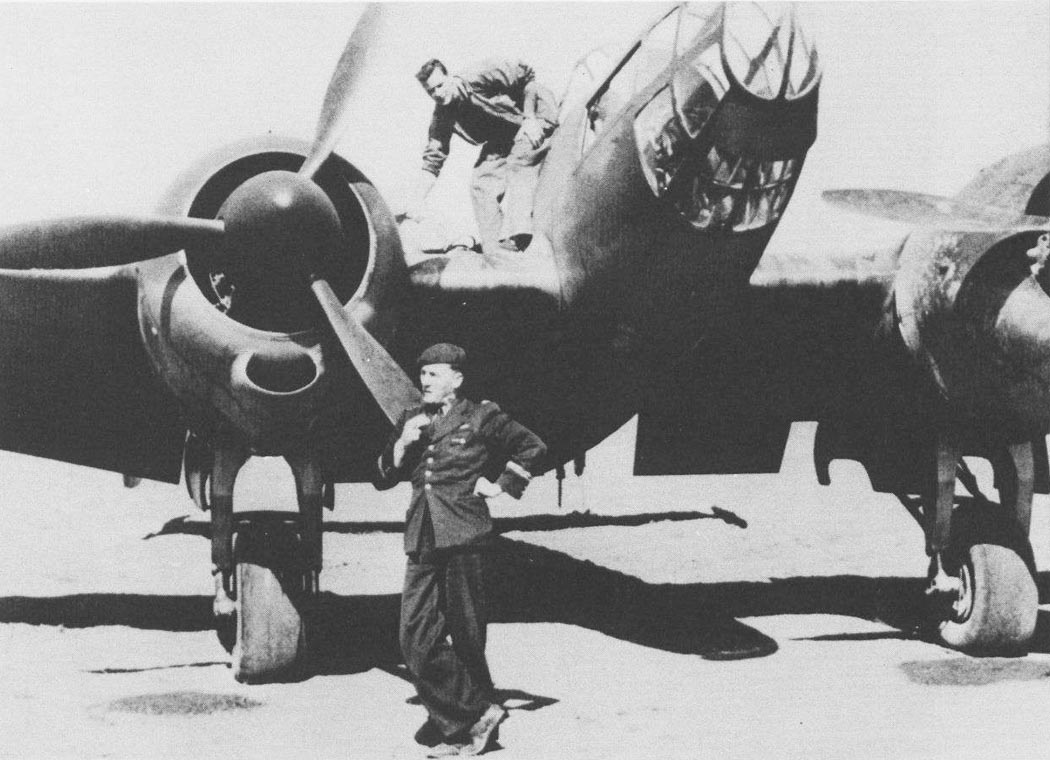

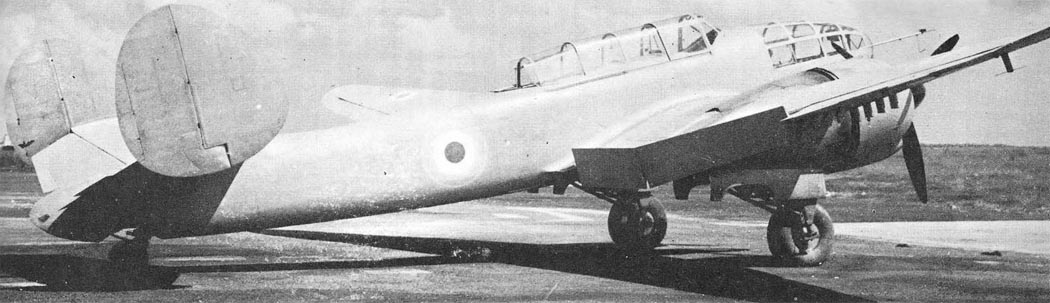

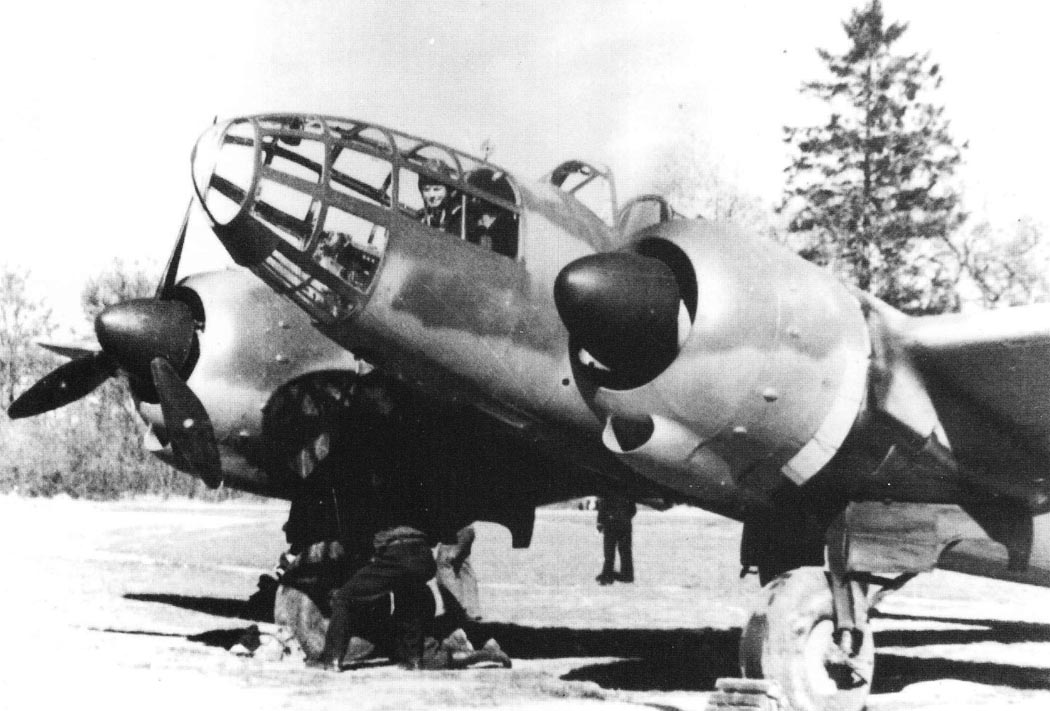

 MB.174
 MB.174

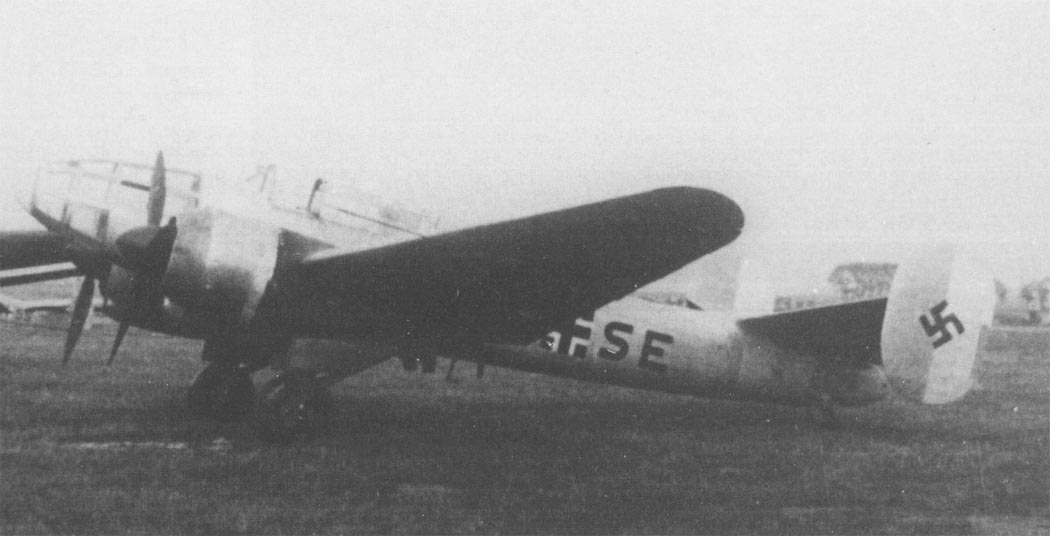

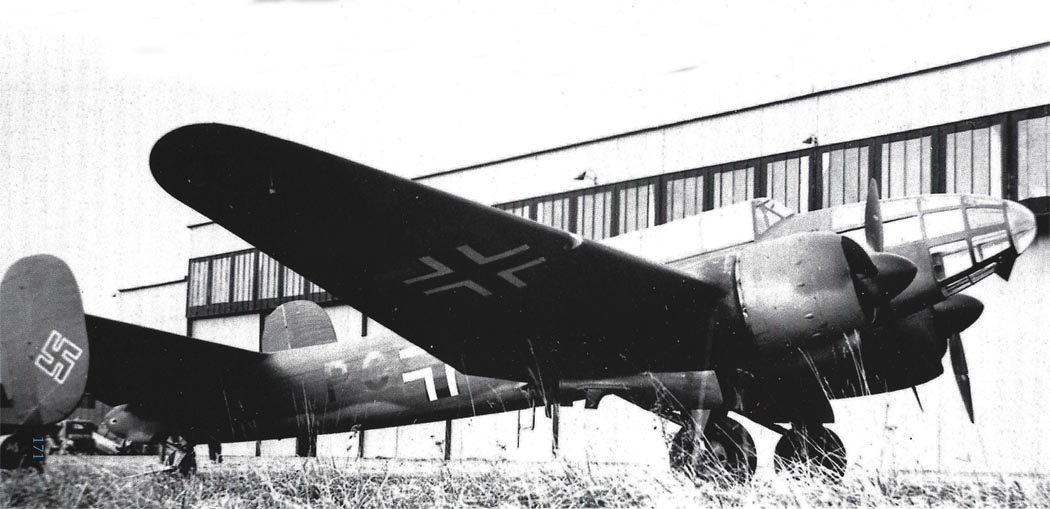

 MB.174-Ins
 MB.174-Ins

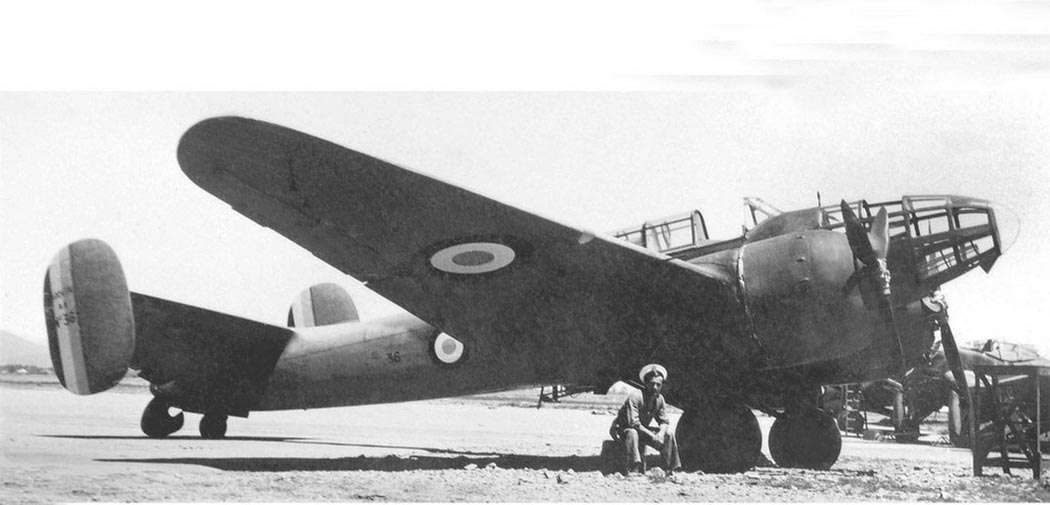

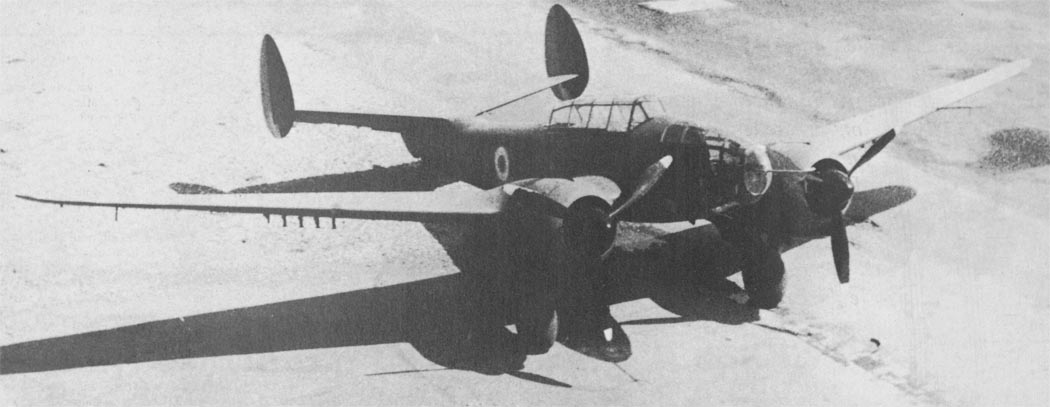

 MB.174 A3
 MB.174 A3
 MB.174 A3

  Схемы:

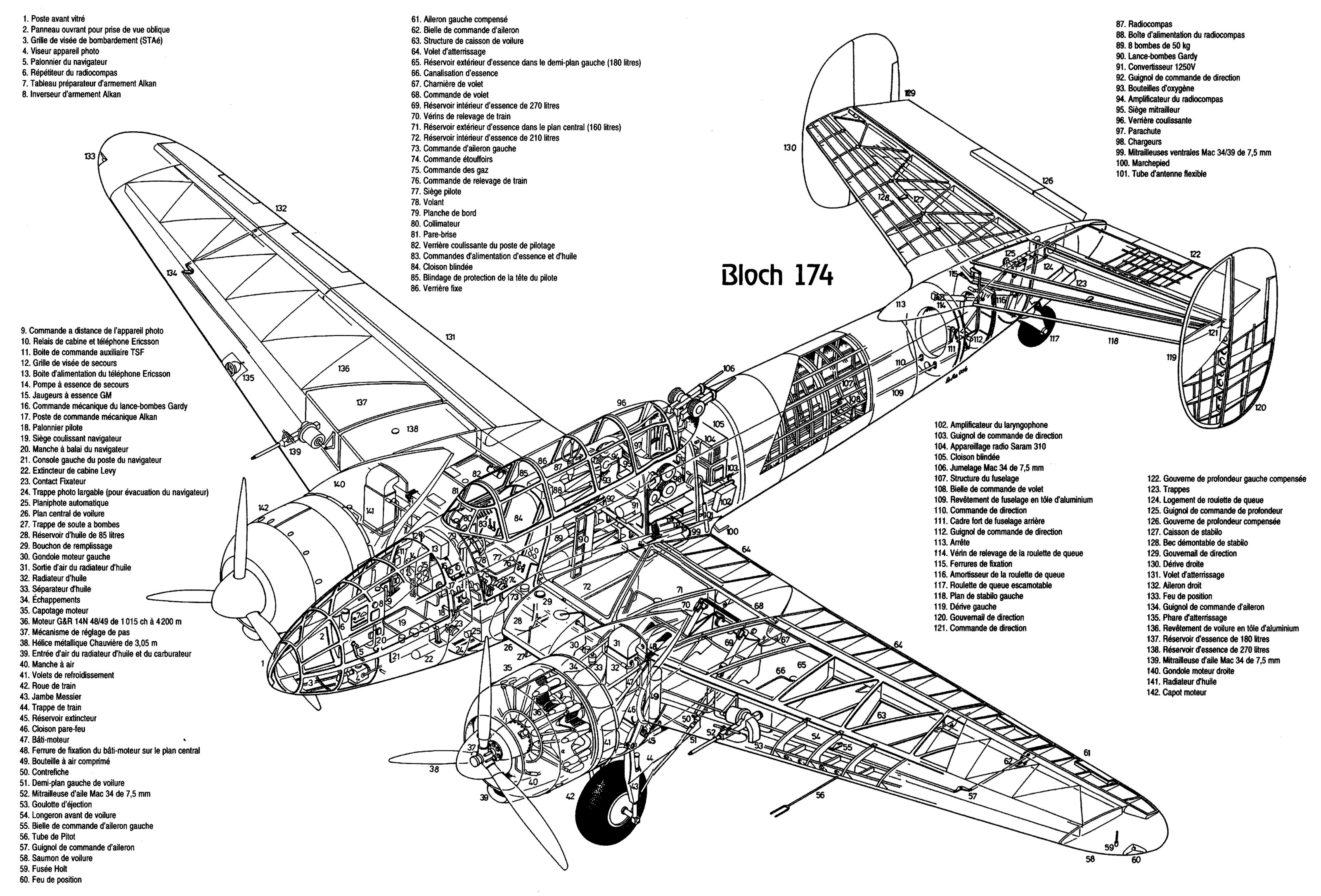

 MB.174 A3

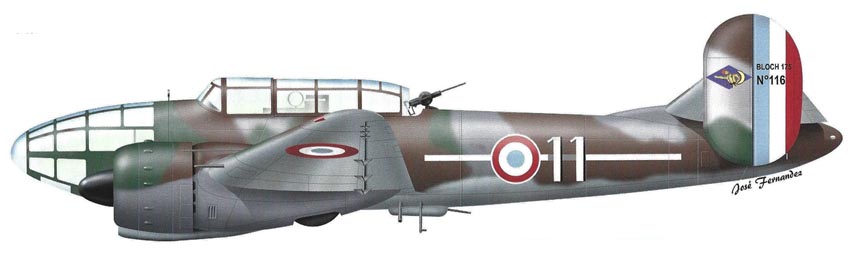

  Варианты окраски:

 MB.174 A3







Список источников:

Авиационный сборник 10. Авиация во Второй Мировой войне. Самолеты Франции
Владимир Котельников. Бомбардировщики Второй Мировой войны 1939-1945
Aviafrance. Un siecle d'aviation francaise. Bloch MB-174
French Aircraft of World War II
Dassault from A to Z. Bloch Militaires. Dassault Passion
Fraus. Jaroslav Schmid. Stihaci a bombardovaci letadla Francie a Polska
Дональд Д. Полная энциклопедия мировой авиации: Самолеты и вертолеты XX столетия
