   Ju.87D Stuka

Разработчик: Junkers
Страна: Германия
Первый полет: 1941
Тип: Пикирующий бомбардировщик
  ЛТХ     Доп. информация



Начало проектирования следующей модели Ju-87D, или "Доры", обычно относят к весне-лету 1940 г., хотя есть мнение, что работы начались сразу после окончания Польской кампании в конце 1939 г. В ходе ее выяснилось, что оборонительное вооружение винтовочного калибра для "Берты" явно недостаточно. Бомбардировщики несли потери даже от устаревших польских истребителей PZL Р.11, вооруженных всего двумя аналогичными пулеметами. Потребовалось также усилить бронирование.

Недостаточным оказалось и наступательное вооружение из двух крыльевых пулеметов MG, особенно при подавлении прикрывавших атакуемые объекты зениток противника. Впервые эти недостатки серьезно проявились в ходе французского "блицкрига" и "битвы за Британию".

С появлением новых более мощных модификаций моторов Jumo211F и Jumo211J весной 1940 г. начались работы по их установке на Ju-87. От прежней модели Jumo211Da новые версии отличались измененным приводным центробежным нагнетателем (ПЦН), большей степенью сжатия топливной смеси и улучшенной системой охлаждения, работающей при большем давлении. Вариант J в отличие от F имел дополнительный радиатор для сжимаемого в ПЦН воздуха, что обеспечивало повышение мощности и надежности при работе на форсированных режимах. Кроме того, Jumo211J требовал дорогого бензина с октановым числом 100, a Jumo211F обходился обычным 87-октановым. Двигатель Jumo211F имел взлетную мощность 1383 л.с. и 1075 л.с. на высоте 4100 м. Вариант Jumo211J с усиленным коленчатым валом, переделанным управлением оборотами и непосредственным впрыском топлива развивал на взлете при 2600 об/мин 1400 л.с., а на высоте 4300 м при 2700 об/мин - 1410 л.с. (номинальная мощность на высоте 3800 м - 1260 л.с.')

Двигатель Jumo211F смонтировали на переделанном в Темпельхофе из серийного самолета 21-м прототипе (Ju-87V21), Машина поднялась в воздух в марте 1941 г. Рост массы силовой установки привел к слишком передней центровке, и рулить по грунтовым аэродромам стало опасно. К тому же новые радиаторы увеличили "лоб", в итоге летные данные не улучшились. Следующие три опытных самолета V22-V24 строились уже по полностью переработанным чертежам и взлетели в феврале, апреле и мае 1941 г. Опять изменили размещение водо- и маслорадиаторов. Снизу их прикрыли дополнительными бронеплитами. Регулируемые входные и выходные створки радиаторов сделали из 4-мм бронеплит, значительно улучшив аэродинамику передней части фюзеляжа. Полностью переработали конструкцию фонаря кабины, сделав его более обтекаемым с пониженной задней частью. Заметно усилили защиту экипажа: летчика сзади прикрыли бронешпангоутом, 8-мм бронеспинкой и 12-мм бронезаголовником. Для защиты стрелка сзади по аналогии с Ju-87B-2/U3 смонтировали 8-мм бронеплиту, а снизу 5-мм бронепол. Блистер сделали из 50-мм бронестекла в прочной раме и 8-мм скосов из легированной стали. На экспериментальных самолетах оборонительный пулемет MG17 остался прежним; с самого начала проектирования предусматривалась подвеска 1800-кг бомбы, что по сравнению с аналогичным по назначению штурмовиком Ил-2 было беспрецедентным (стандартная бомбовая нагрузка Ил-2 - 600 кг). Однако ограниченная прочность шасси на первых модификациях потребовала ограничить максимальную бомбовую нагрузку в 1000 кг.

Возросшая масса потребовала усиления основных стоек шасси, которые опробовали на V23 осенью 1941 г. "Штанины" заметно уменьшили, вместо жестких телескопических "дудочек" поставили резиновую "гармошку". На Ju-87V25 прошли отработку "тропические" атрибуты "Доры". Одновременно испытали новую турельную установку стрелка - сначала пару MG17, потом спарку 7,92-мм пулеметов MG81Z с высоким темпом стрельбы. Однако принято считать, что даже с турелью GSL-81Z обороноспособность "штуки" в целом так и не стала удовлетворительной. Практически все боевые самолеты к середине Второй мировой войны оснастили крупнокалиберными пулеметами, а винтовочный калибр стал неэффективным.

Первый вариант "Доры" Ju-87D-1 весной 1941 г. начал строить завод фирмы "Везер" в Лемвердере, постепенно заменяя Ju-87B-2. Тот период был далеко не "радужным" в боевой карьере "штуки". После триумфа в небе Испании, Польши, Франции и ряда других европейских стран последовал "холодный душ" в туманном Альбионе. Производство даже начали сокращать, к тому же модель D-1 считалась лишь промежуточной до появления нового самолета. Если в январе люфтваффе получили 70 Ju-87. то в сентябре - только 12, а в ноябре - всего 2. Суммарный выпуск в 1941 г. составил 476 машин, значительно меньше по сравнению с 1940 г., когда построили 611 самолетов. От прекращения серийного производства "штуку" спасла начавшаяся война против СССР. Успех в первые месяцы заставил руководство RLM изменить уже почти принятое решение и вновь заказать около тысячи самолетов в расчете на восточную кампанию 1942 г.

С конца 1941 г. производство Ju-87 вновь стали расширять, подключив к серийной постройке и завод "Везер" в Бремене. Выпуск 1942 г. по сравнению с предыдущим почти удвоился, составив 917 машин.

    Бомбовое вооружение серийных Ju-87D-1 размещалось на новых многофункциональных бомбодержателях ETC50/VIII с тремя узлами подвески. Обычно самолет нес одну 1000-кг бомбу SC1000 или бронебойную 1400-кг бомбу PC. На двух наружных обычно подвешивали пару 50-70-кг бомб, дымовые приборы или кассетные контейнеры АВ70. В другом варианте подвески на усиленном среднем узле крепилась 250-кг бомба, контейнер АВ250, 500-л топливный бак, либо подвесная пулеметно-пушечная установка. Существовало несколько вариантов такой установки: WB81A с тремя сдвоенными (всего 6) пулеметами MG81Z и запасом патронов к ним (стволы всех пулеметов параллельны оси полета), WB81B, в которой стволы пулеметов отклонены на 15° вниз, WB20 с парой 20-мм пушек MG/FF. Весь боекомплект размещался в общем контейнере позади оружия.

Новая модификация JU-87D-1 появилась одновременно на Восточном фронте и в Северной Африке в начале 1942 г. Для Африки разработали Ju-87D-l/Trop. Для этого театра военных действий (ТВД) одновременно с D-1 стали выпускать и вариант D-2, предназначенный для буксировки десантных планеров (успех применения "штук" - буксировщиков планеров на Балканах и на о.Крит не был забыт). Ju-87D-2 отличались усиленными хвостовой частью фюзеляжа и костылем, а также специальным буксировочным крюком. Их применяли, в основном, в Африке, позже выяснили, что для буксировки можно приспособить и D-1.

Затянувшаяся Вторая мировая война поставила под угрозу само существование "штуки" как пикировщика. Усиление средств ПВО, в том числе зенитного огня и истребительного прикрытия, постепенная утрата истребительной авиацией Германии господства в воздухе практически на всех ТВД, успех боевого применения штурмовика Ил-2 привели к попытке RLM превратить "штуку" из пикировщика в штурмовик. Немцы вынужденно изменили концепцию их боевого применения. Вместо излюбленных атак с пикирования с большими углами, ставших, увы, неосуществимыми, пришлось принять концепцию ударов с малых и сверхмалых высот. Сбылась мечта Рихтгофена, но в варианте штурмовика Ju-87 стали нести большие потери от стрелкового оружия наземных войск. Наводящие ужас в начале войны сирены уже не пугали бывалых обстрелянных бойцов и стали никому не нужными, их убрали.

Так появился Ju-87D-3, штурмовик-бомбардировщик, еще сохранивший воздушные тормоза для пикирования, но с усиленным бронированием. У пилота появился козырек фонаря из двухдюймового бронестекла, поверх обшивки бортов кабины установили 8-мм листы хромоникелевой стали, на некоторых машинах бронировали даже подвижные створки фонаря. Смонтировали дополнительные бронеплитки на турели и вокруг головы стрелка. У новой стрелковой установки GSL-K81Z увеличились углы обстрела: вбок - до 45°, вверх - до 60°, вниз в стороны - до 15°. Однако сами стрелки отмечали, что тесная кабина с неудачными подходами была менее удачной, чем у "Берты". Появились также дополнительная 5-мм бронеплита под маслорадиатором и броневые листы, прикрывшие спереди и с боков бензобаки в центроплане.

Штурмовики имели довольно слабое наступательное (2 пулемета калибра 7,92 мм MG 17 у D-3, и 2 пушки MG151/20 у D-5) вооружение. Действуя в качестве штурмовиков, "юнкерсы" чаще всего использовали деревянные контейнеры на 92 осколочные 2-кг авиабомбы типа SC2, которые были малоэффективными по защищенным целям. Кроме них применялись авиабомбы и большего калибра: 500 и 250 кг.

Модель Ju-87D-3 оказалась самой массовой из всех "штук", их построили 1559, в том числе 960 - в Темпельхофе, остальные - в Лемвердере.1 На основе D-3 построили несколько экспериментальных модификаций. На одном из серийных D-3 "обкатали" новую модель двигателя Jumo21 IP с большей степенью сжатия и увеличенными оборотами. Его взлетная мощность составила 1500 л.с., на высоте 4300 м -1410 л.с. Наиболее важным стал "противотанковый" вариант D-3 с 37-мм пушками, будущий "Густав". Необходимость усиления наступательного стрелкового вооружения обуславливалась несколькими факторами, главными из них были:

  1. попытка переделать Ju-87 из "чистого" пикировщика в многоцелевой штурмовик, поражающий цели как бомбами, так и огнем стрелкового оружия;

  2. задача атакующему самолету предварительно поражать средства ПВО перед началом атаки цели;

  3. задача уничтожения бронетехники противника.

Из всех вариантов D-3 наиболее оригинальным был "диверсионный". Для заброски в тыл противника диверсионных групп на крылья примерно на 1/3 размаха установили два двухместных обтекаемых контейнера с окнами. По замыслу они должны были сбрасываться с пологого пикирования и приземляться на автоматически раскрываемых парашютах. Летные эксперименты провели в Штуттгарте в исследовательском институте имени графа Цеппелина. Летные данные "пассажирской" модели "штуки" оказались вполне приемлемыми, но рискнуть сбросить одновременно два контейнера с большой вероятностью разрушить хвостовое оперение побоялись, этим опыты и закончились.

Уместно вспомнить, что русская смекалка позволяла обходиться на штурмовике Ил-2 без подобных "архитектурных излишеств". Г.Т.Береговой вспоминал, что в воздушной армии М.М.Громова при перебазировании самолеты Ил-2 в "пассажирском" варианте поднимали наземный персонал по пять человек на машину. "Комфортабельные двухместные пассажирские салоны" оборудовали в гондолах шасси, для чего использовали подвесные лямки, а краны уборки шасси на всякий случай стопорили. Пятый пассажир "с комфортом умещался" в кабине стрелка. Никаких инцидентов на "пассажирских авиалиниях" не случалось.

Следующий вариант "штуки" Ju87D-4 предусматривал превращение пикировщика в торпедоносец берегового базирования. Впервые у "штуки" исчезли ее основные атрибуты - тормозные решетки, чужих моряков не стали также "будить" сиренами. Стандартный подфюзеляжный бомбодержатель заменили узлом подвески торпеды LTF5B калибра 533 мм, ее масса составляла 766 кг. Отработка оборудования осуществлялась на машинах серий D-1 и D-3. В серию D-4 не пошел из-за неудовлетворительных скорости и дальности полета, значительно уступая стандартным торпедоносцам Не-111Н-6 и Ju-88A-17. Впоследствии экспериментальным машинам вернули их первоначальный облик.

Продолжение работ по достройке авианосца вновь стимулировало интерес к палубным самолетам. Параллельно с D-4 появился вариант Ju-87E ("Эмиль") со складывающимися крыльями и отстреливаемыми шасси по типу Ju-87C. Он нес стандартный комплект морского оборудования и был предназначен для подвески торпеды LTF5B. Прототипом этого варианта стал серийный Ju-87D-l с усиленным шасси и узлом подвески торпеды. На нем в испытательном центре морской авиации в Травемюнде и в Рехлине экспериментировали с катапультным стартом и ракетными ускорителями. Самолет обозначали как Ju-87D-l/To или Torpedo. В 1942 г. к этим экспериментам подключили еще несколько D-1 и D-3. В перспективе достройки авианосца последовал заказ на постройку заводом "Везер" в 1943 г. 115 серийных "Эмилей". Но в феврале после Сталинградской катастрофы надежды на достройку "Графа Цеппелина" окончательно рухнули и этот заказ аннулировали.

Как и всякая серийная машина, Ju-87 в процессе постройки модификаций неизбежно тяжелел из-за использования нового оборудования, вооружения, бронирования, более мощного двигателя, повышения запаса топлива и т.д. В результате величина удельной нагрузки на крыло вплотную приблизилась к своему предельному значению. В начале 1943 г. появился вариант Ju-87D-5 с увеличенным до 14,98 м размахом консолей, площадь возросла до 33,8 м2. Незначительное увеличение массы на 110-120 кг существенно снизило нагрузку на крыло и улучшило взлетно-посадочные свойства "штуки". Для повышения огневой мощи крыльевые пулеметы MG17 заменили 20-мм пушками Маузер MG151/20, длинные стволы которых вместе с увеличенным размахом крыльев позволяют легко узнать эту модель. Ее первые серии еще оснащались воздушными тормозами, затем они исчезли - штурмовик окончательно "победил" пикировщика. Вновь, как и на палубных машинах, на D-5 появились отстреливаемые стойки шасси, поскольку участились вынужденные посадки на неровные площадки.

В процессе серийной постройки Ju-87D-5 постоянно совершенствовалась конструкция фонаря, призванная улучшить обзор, повысить безопасность и облегчить пилотирование во время рискованных полетов на малой высоте и позже при ночных бомбардировках. Последовал заказ на постройку 1178 Ju-87D-5, из которых завод в Лемвердере сдал люфтваффе 771 машину. Завод в Темпельхофе также строил D-5 до конца лета - начала осени 1944 г., пока не последовал приказ Гитлера прекратить выпуск бомбардировщиков.

Ju-87D-5 был последним пикировщиком, изредка использовавшимся по своему прямому назначению. Разработанный на основе D-5 упрощенный вариант D-6 в серию не пошел.

Бронирование Ju-87D оставляло желать лучшего. Летчик защищался сзади вертикальной бронеплитой толщиной 8 мм, с боков, снизу и спереди - 4-мм броней. Сиденье выполнялось из 4-мм брони, заголовник - из 10-мм брони. В пересчете на советскую броню АБ-1 указанные бронелисты были эквивалентны советской броне толщиной - 5,3 мм, 2,7 мм, 6,7 мм. Козырек фонаря кабины выполнялся из бронестекла толщиной 60 мм, что в пересчете на советское бронестекло было эквивалентно броне толщиной около 43 мм. Позади мотора по бокам фюзеляжа устанавливались две фигурные 5-мм бронеплиты (АБ-1 - 3,3 мм), между которыми в полу кабины находилось небольших размеров окно для наблюдения вниз из кабины летчика, которое, однако, полностью закрывалось бомбой при подвеске ее под фюзеляжем. Эти бронеплиты частично защищали летчика и маслобак. Бронезащита воздушного стрелка была еще хуже и включала вертикальную бронеплиту толщиной 8 мм с 5-мм боковинками (АБ-1 - 5,3 мм и 3,3 мм, соответственно), бронированный 5-мм пол (АБ-1 - 3,3 мм) и выпуклый бронеколпак, состоящий из двух симметричных боковых 8-мм бронеплит (АБ-1 -5,3 мм) и верхней 5-мм бронеплиты (АБ-1 - 3,3 мм), вмонтированных в потолок экранированной полутурели.

Водорадиаторы защищались сверху и снизу 4-мм плоскими бронелистами (АБ-1 - 2,7 мм), а спереди и сзади - бронестворками, также толщиной 4 мм (АБ-1 - 2,7 мм). Маслорадиаторы прикрывались броней только снизу - вмонтированной в нижнюю крышку капота 4-мм бронеплитой (АБ-1 - 2,7 мм). Водопроводы на всем пути от мотора к радиатору защищались спереди вертикальными 5-мм бронеплитами (АБ-1 - 3,3 мм), установленными в передней кромке центроплана, вертикальными 5-мм бронеплитами (АБ-1 - 3,3 мм), расположенными в центроплане в месте отъема крыла, и далее тремя горизонтальными 5-мм бронелистами (АБ-1 - 3,3 мм) под трубопроводом. Центропланные бензобаки прикрывались от стрелкового огня и осколков зенитных снарядов 5-мм бронеплитами (АБ-1 - 3,3 мм), установленными спереди и с внешнебортовой стороны баков. Общий вес брони на "восемьдесят седьмом" - около 200 кг (по данным НИИ ВВС КА).

Анализ схемы бронирования "юнкерса" показывает, что попытка немецких конструкторов обеспечить как можно большую, по сравнению с другими самолетами люфтваффе, угловую защищенность экипажа пикировщика-штурмовика в задней полусфере успехом все же не увенчалась. Схема бронирования машины не соответствовала условиям воздушных боев того периода. Вертикальная 8-мм бронеплита стрелка, так же как и 8-мм бронестенка летчика, в типовых условиях боев "не держали" 20-мм бронебойные снаряды к советской пушке ШВАК, не говоря уже о снарядах к пушке ВЯ-23 и бронебойных 12,7-мм пулях к пулемету УБ. Бронирование экипажа с боков и снизу, а бензобаков, водо- и маслорадиаторов также и сверху не обеспечивало защиту, как от осколков зенитных снарядов, так и крупнокалиберных пуль. Мотор жидкостного охлаждения совершенно не был защищен броней...

Броня Ju87D обеспечивала защиту экипажа и прикрываемых броней жизненно важных систем самолета только от бронебойных пуль нормального калибра (типа Б-30) при условии, что стрельба ведется с дистанции до 400 м, а угол встречи с броней не превышает 15-20°. Бронирование Ju87B было значительно хуже бронирования "юнкерсов" - штурмовиков. В рекомендациях НИИ ВВС КА летчикам строевых частей по ведению воздушного боя с Ju87 отмечалось, что наиболее уязвимыми местами немецкой машины являются: экипаж, расширительный бачок, установленный с левой стороны мотора, воздушный радиатор и топливный насос, установленные снизу мотора, непротектированный добавочный маслобак, размещенный сверху мотора, маслобак, установленный за противопожарной перегородкой впереди кабины пилота, а также имеющие большую площадь центропланные и консольные (непротектированные) бензобаки.

Ситуацию усугубляли недостаточные углы обстрела (без учета затенения элементами хвостового оперения самолета: по горизонту - 45°, в вертикальной плоскости: вверх - 60°, вниз - 15°) и мощь огня оборонительной установки спарки пулеметов нормального калибра MG81 "восемьдесят седьмых". По показаниям немецких пленных, пользоваться турелью было крайне сложно. Оценки показывают, что применительно к сложившимся условиям боев на восточном фронте в период 1943-45 гг. вероятность боевого успеха одиночного Ju87D-5 в одном боевом вылете при поражении советской техники могла составлять: средних танков - 0,007; легких танков всех типов - около 0,024; бронемашины - 0,13; автомашины -0,22; артиллерии на позиции - 0,07; переправы (наплавной мост типа ТПМ) - 0,08.

Большие потери на Восточном фронте заставили люфтваффе перенимать опыт противника. По аналогии с советскими ВВС, где в качестве ночных бомбардировщиков успешно использовались "архаичные" У-2 (По-2НБ) и в начале войны Р-5, немцы стали формировать собственные ночные бомбардировочные части. На вооружение штурмовых подразделений стали поступать FW-190, а уцелевшие в боях "штуки" передавались ночникам. Сразу же выяснилось, что вспышки от выхлопов моторов слепят пилотов и практически не дают возможности в ночной тьме разыскивать и атаковать малоразмерные цели.

В результате самолеты серий D-3 и D-5 с начала 1944 г. стали переоборудовать в "ночников", для чего в Гамбурге по указанию RLM создали фирму "Менибум". Взамен изношенных на самолеты устанавливали модифицированные двигатели Jumo211P с выхлопными патрубками, закрытыми пламегасителями из жаропрочной стали. Эти варианты назывались D-7 ("короткорылый", переделанный из D-3) и D-8 ("длиннокрылый" - из D-5). На последнем стволы пушек MG151/20 оснастили коническими надульниками против ослепления. На всех машинах, предназначенных для полков ночных штурмовиков (Nachtsclachtgruppen), вновь усилили бронирование кабины и модернизировали радиооборудование, позволявшее пилотам теперь действовать по командам операторов наземных радаров типа "Freya" (система наведения "Egon"). Большинство из 300 переоборудованных самолетов оснастили радиостанцией FuG16Z, некоторые получили радиополукомпас с петлей антенны впереди мачты радиостанции. На большинстве стоял автоответчик "свой - чужой" FuG25A с антенной в нижней части фюзеляжа. Тормозные решетки сняли.

Весной 1944 г. первые Ju-87D-3 стали поступать на вооружение l./NSGr.9 и 2./NSGr.9, позднее вошедших в состав NSGr.9 (командир - майор Р.Фрост). Первый боевой вылет состоялся в ночь на 3 апреля в районе Неттуно - Анцио. Положительная оценка их действий инициировала создание новых подразделений "ночников", к осени на "штуках" летали уже 6 ночных эскадрилий. По состоянию на 1 ноября,1944 г. ночная штурмовая авиация насчитывала 445 самолетов, в том числе 285 Ju-87D. К 1 января 1945 г. число "штук", как и общее количество ночников, снизилось за счет потерь -404 (248 Ju-870).

До весны 1945 г. "штуками" оснастили шесть ночных штурмовых групп. "Восьмерки" поступали, главным образом, с заводов фирмы "Везер". Общее количество построенных точно неизвестно из-за утраты документов в последние дни войны.

С конца 30-х годов делались попытки разработать на основе Ju-87 более совершенный самолет. Во второй половине 1940 г. RLM выдало фирме "Юнкере" задание разработать самолет для замены классической "штуки". Главным было повышение живучести и обороноспособности. За основу при проектировании взяли "промежуточный" вариант "Доры". На новом прототипе усилили шасси, поставили колеса большего диаметра, увеличили размах и площадь крыла. Техническое управление люфтваффе этот проект отвергло, считая летные данные новой машины неудовлетворительными. Не спасала даже установка нового мощного двигателя Jumo213 взлетной мощностью 1776 л.с. и 1480 л.с. на высоте 5700 м.

С этого момента конструкторы фирмы "Юнкере" начали разработку нового аэродинамически совершенного варианта с коренным пересмотром всех основных узлов машины. В первую очередь перепроектировали крыло, увеличив размах центроплана. При сохранении "обратной чайки" консоли от D-5 имели более простую в плане форму без изломов по кромкам. Шасси сделали убираемым по потоку с поворотом на 90°.

Спроектированный заново фюзеляж во многом повторял концепцию, заложенную в штурмовик Ил-2. Отсутствие у немцев технологии производства авиационной брони двойной кривизны вынудило их создавать фюзеляж машины, обозначенной Ju-87F ("Фридрих"), из гнутых бронелистов толщиной от 3 до 12 мм. Как и на первом "пехотном" Юнкерсе J.I (J-4) мотор, кабина экипажа, масло- и бензобаки, радиаторы находились в прочной несущей бронекоробке. Увеличили толщину бронестекла: спереди - 57 мм, с боков - 30 мм. Существенно усилили оборонительное вооружение машины -вместо спарки пулеметов калибра 7,92 мм появилась 20-мм пушка MG151/20 с 250 снарядами и 13-мм пулемет MG131 с 400 патронами. Их монтировали на задней дистанционно управляемой турели с углами обстрела в стороны - по 90°, вверх - до 95°, вниз вбок - до 15°.

Общая бомбовая нагрузка возросла до 2000 кг, хотя данных о подвеске на "Дору" в боевой обстановке 1800-кг' бомб не найдено.1 Обычно поднимали! 1000-кг бомбу под фюзеляжем и до < четырех бомб SC250 под крыльями. Вместо бомб допускалась подвеска торпеды LFT5B и контейнеров АВ500 или топливных баков.

Возросшая масса потребовала увеличения мощности двигателя. DB605 не подходил из-за недостаточной мощности. В то же время приемлемый по характеристикам звездообразный BMW801 сильно ухудшил обзор пилоту. В итоге пришлось выбрать новую модель Jumo213 взлетной мощностью в 1850 л.с.

Такая модификация превратила Ju-87F ("Фридриха") в совсем новую машину Ju-187, ее представили RLM в начале 1942 г. Интерес к пикировщикам в то время постепенно угасал, к тому же скорость с 2000 кг бомб на внешней подвеске не превышала 400 км/час. Маневренность машины заметно ухудшилась, а разбег с полной нагрузкой достиг 800 м, что было совершенно неприемлемо для полевых аэродромов. Последняя модель мотора Jumo213F-l с системой водометаноло-вого впрыска MW50 лишь незначительно увеличивала максимальную скорость до 420 км/час в течение 5 минут. Несмотря на явное несоответствие требованиям времени, к осени 1943 г. получили заказ на предсерийную партию в десять самолетов. До запрета Гитлера на выпуск поршневых бомбардировщиков успели сделать три прототипа и в разной степени готовности несколько предсерийных (по некоторым данным - четыре). Всех их уничтожили американцы во время бомбежки завода в Бремене.





 ЛТХ:
Модификация   Ju.87d-8
Размах крыла, м   14.98
Длина, м   11.50
Высота, м   3.88
Площадь крыла, м2   33.68
Масса, кг
  пустого самолета   3938
  нормальная взлетная   6607
Тип двигателя   1 ПД Junkers Jumo-211P
Мощность, л.с.   1 х 1500
Максимальная скорость , км/ч   400
Крейсерская скорость , км/ч   310
Макс. скорость пикирования , км/ч   650
Практическая дальность, км   1535
Скороподъемность, м/мин   250
Практический потолок, м   8000
Экипаж, чел   2
Вооружение:

 два крыльевых 7.9-мм пулемета МG-17 и два крыльевых 7.9мм пулемета МG-17 (МG-151/20) и спарка МG-81 на подвижной установке в конце кабины;
 до 1800кг бомб (в перегрузку на небольшую дальность), 1000-500-250кг бомба под фюзеляжем, 4х50кг или 2х250кг бомбы под крыльями или  2 контейнера с 6 7.9-мм пулеметами МG-81 или  две 20-мм пушки МGFF или  2 контейнера с 92 осколочными бомбами.


 Доп. информация :

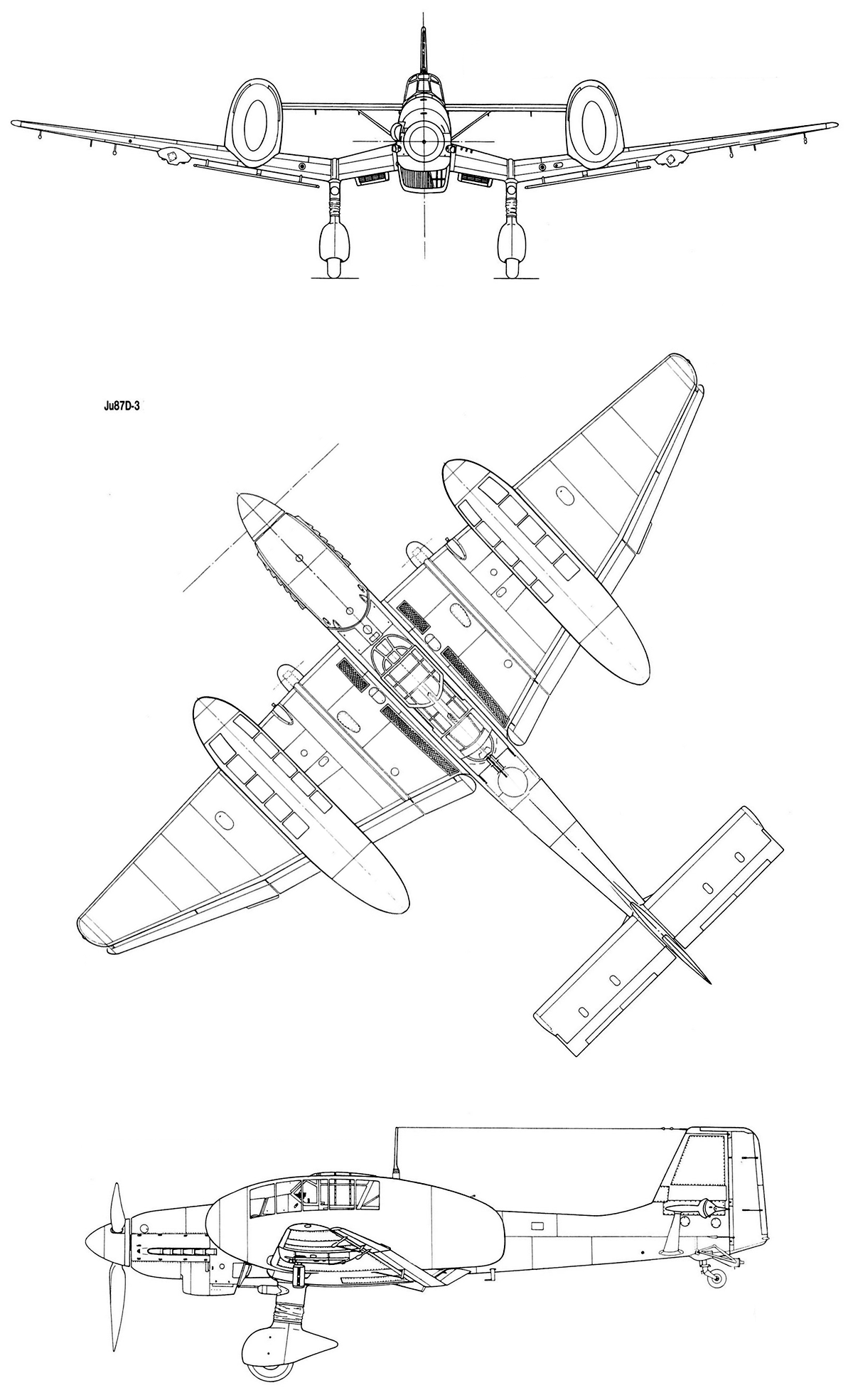

 Чертеж "Junkers Ju-87 Stuka"
 Чертеж "Junkers Ju-87D/G"
 Статья "Ju.87 в Африке"
 Статья "Ju.87 на Восточном фронте"
 Фотографии:

 Ju.87V-21 ставший прототипом Ju.87D
 Ju.87V-21 ставший прототипом Ju.87D

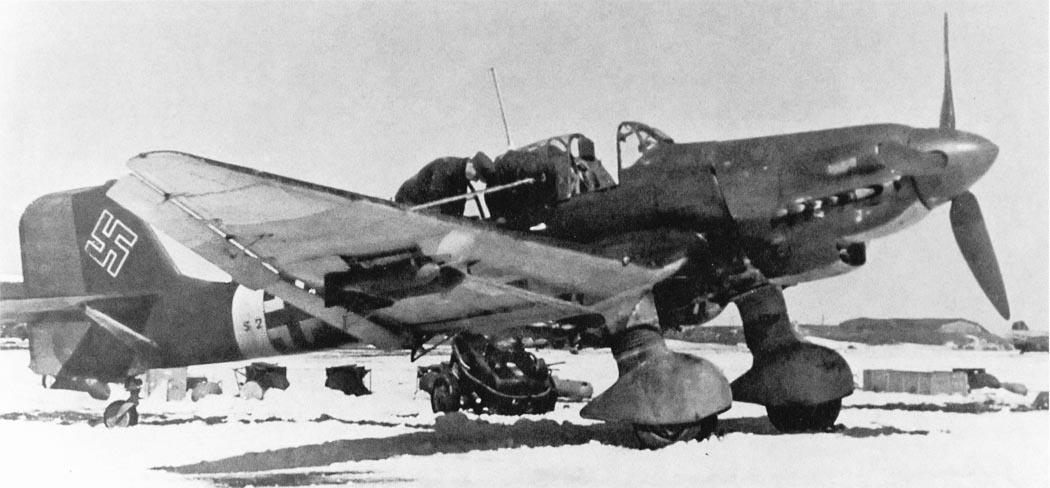

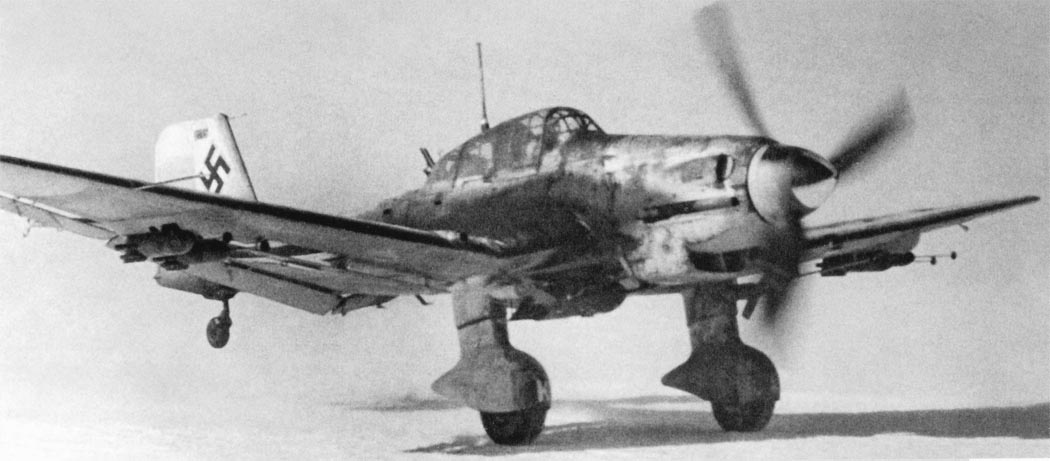

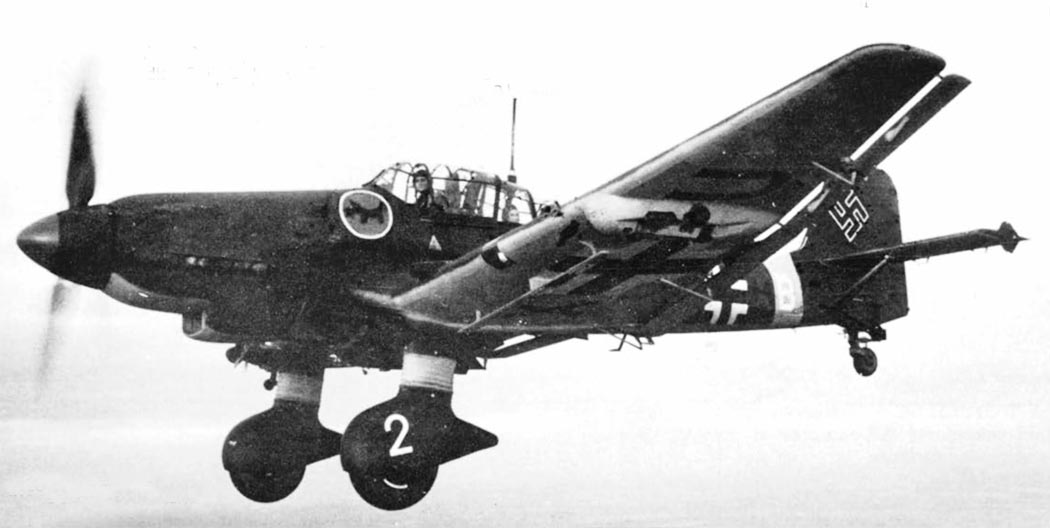

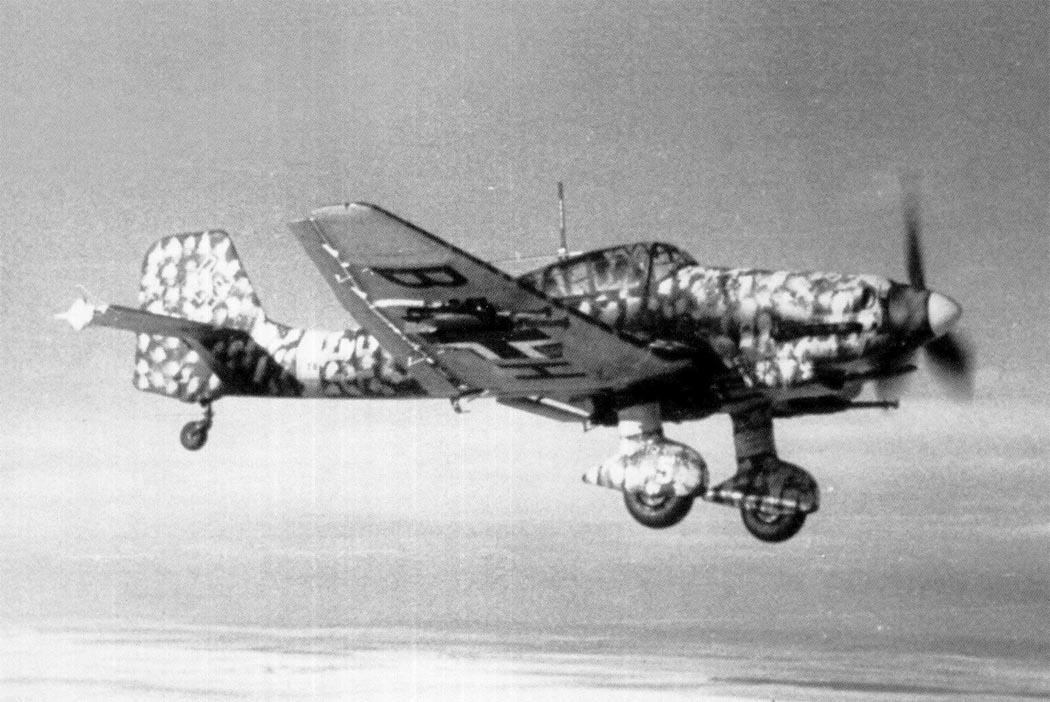

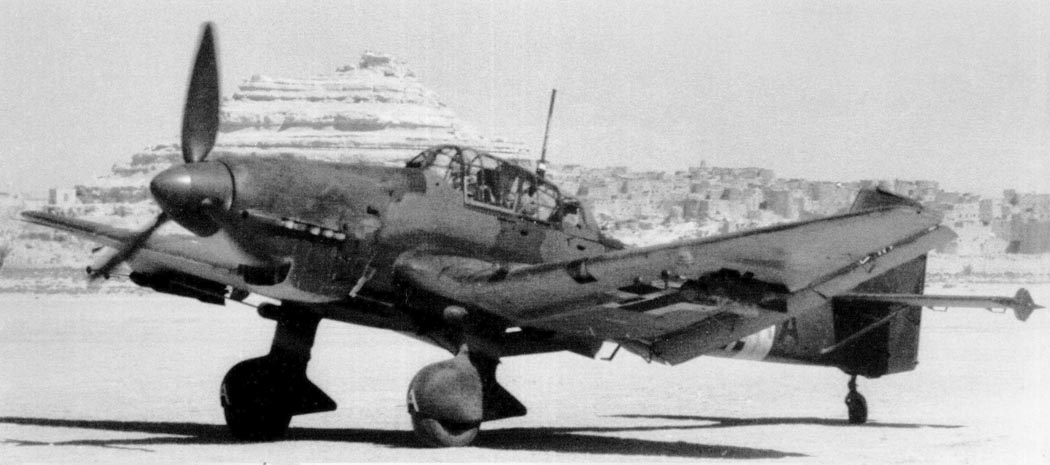

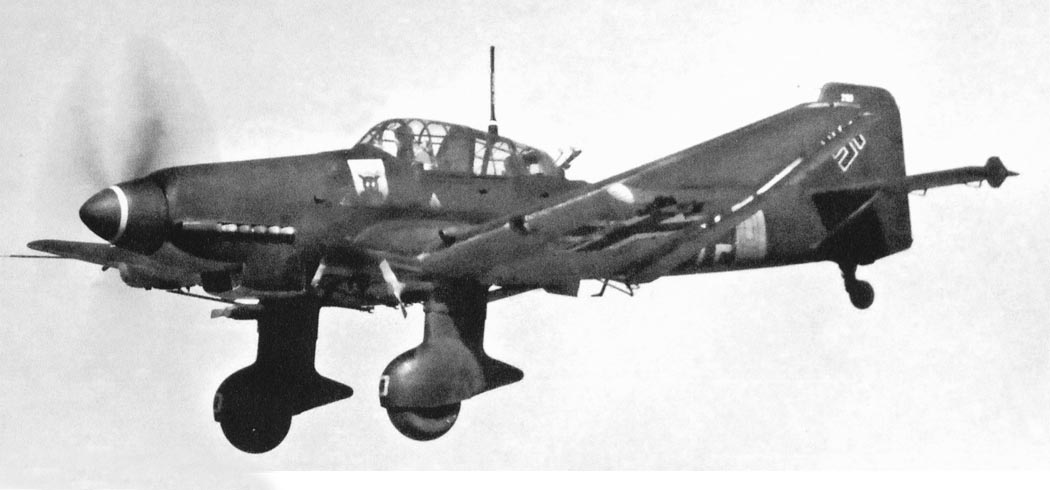

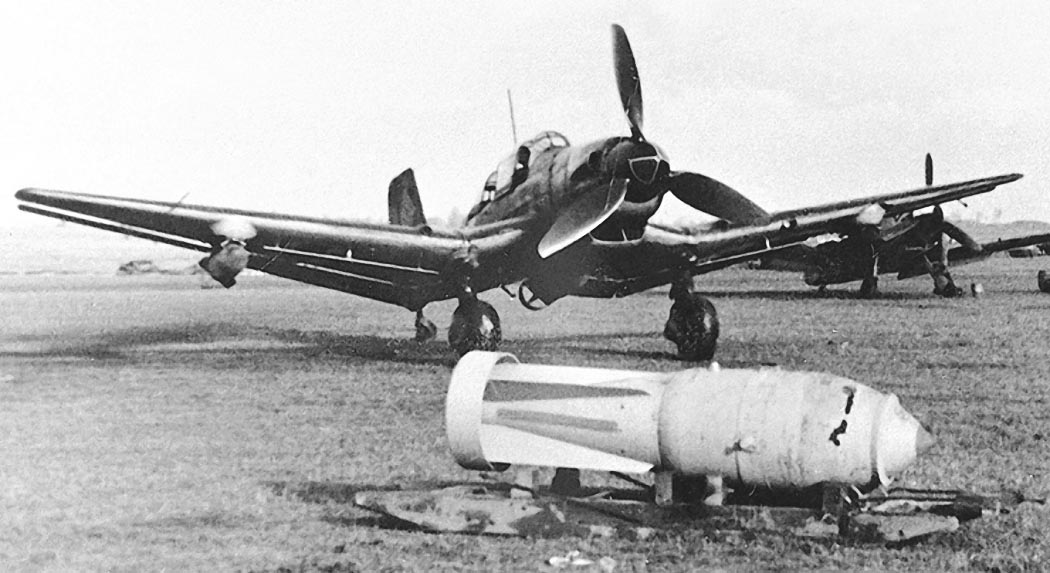

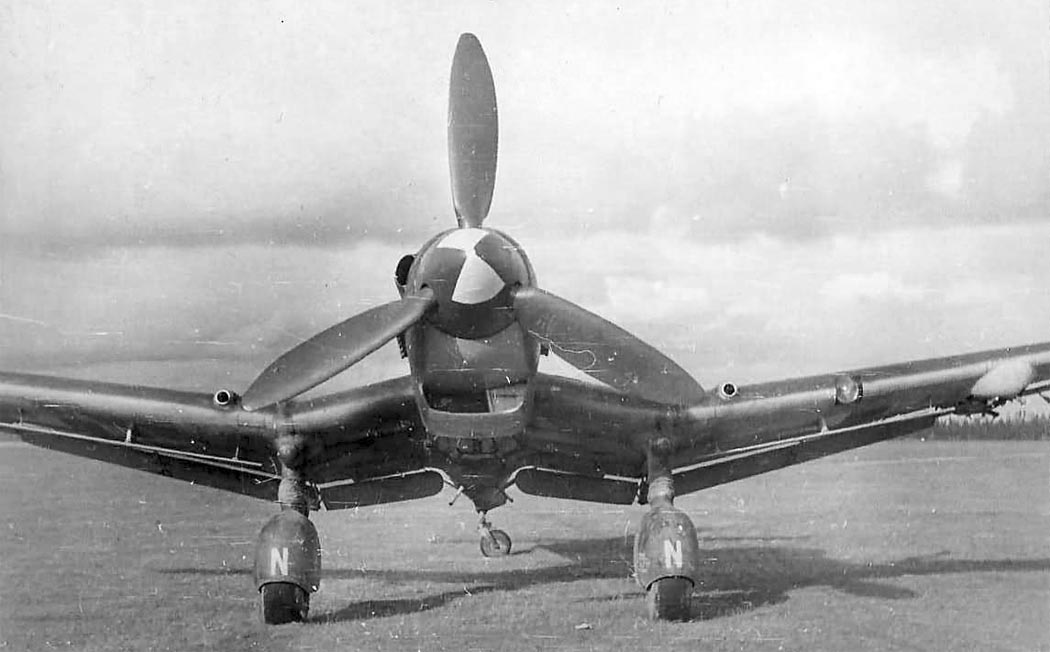

 Ju.87D-1

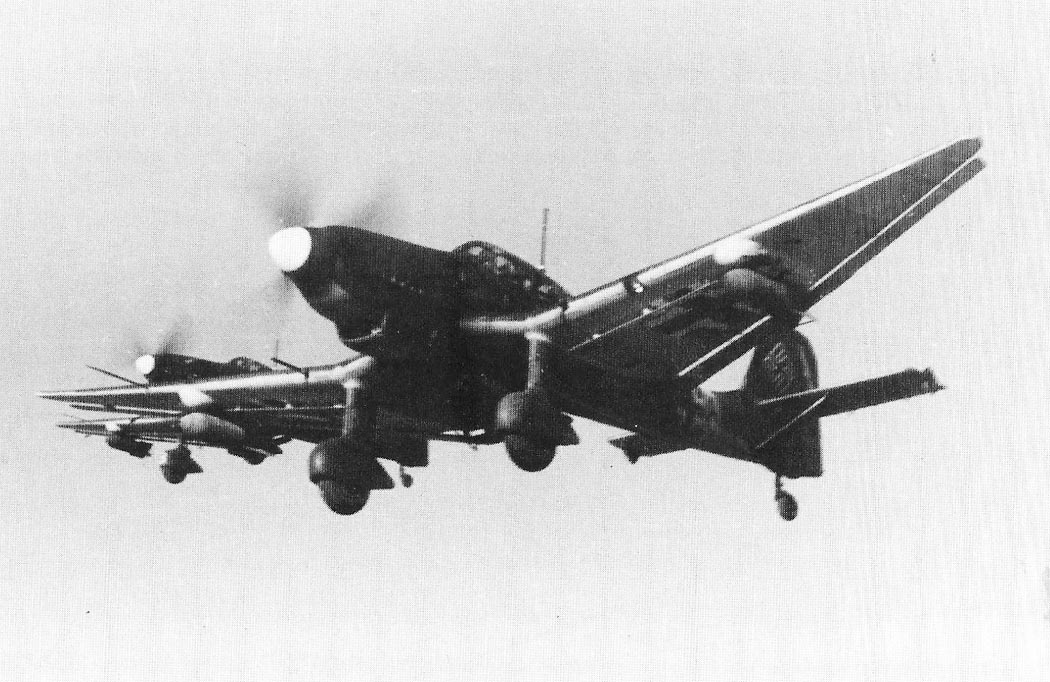

 Ju.87D-1

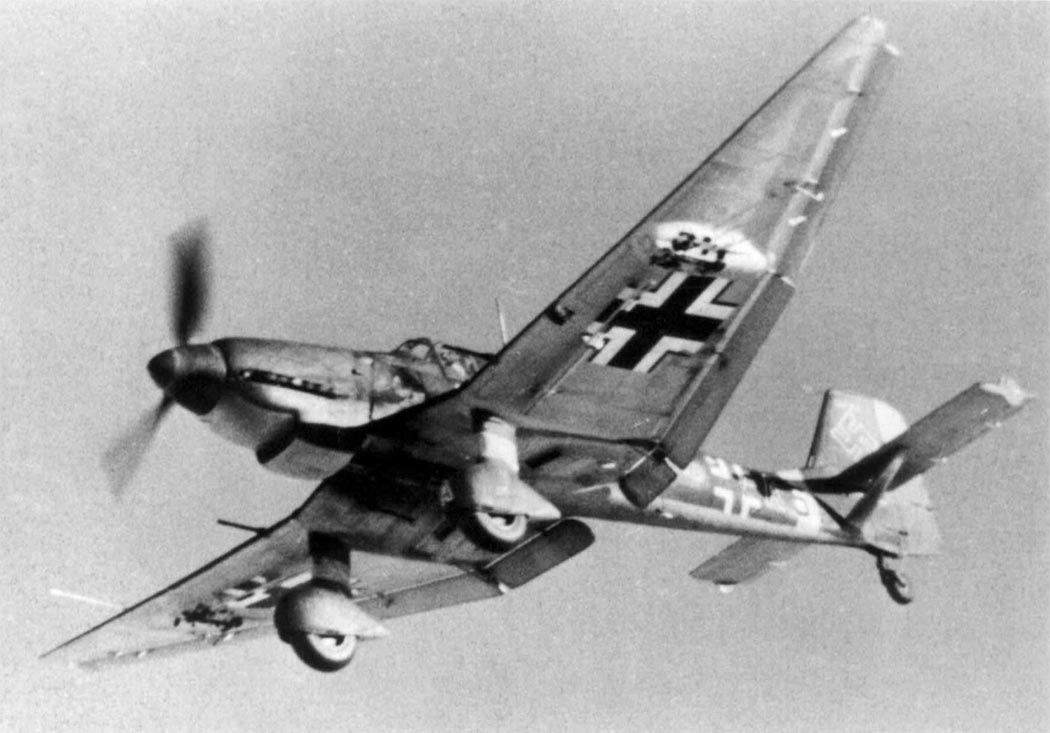

 Ju.87D-1

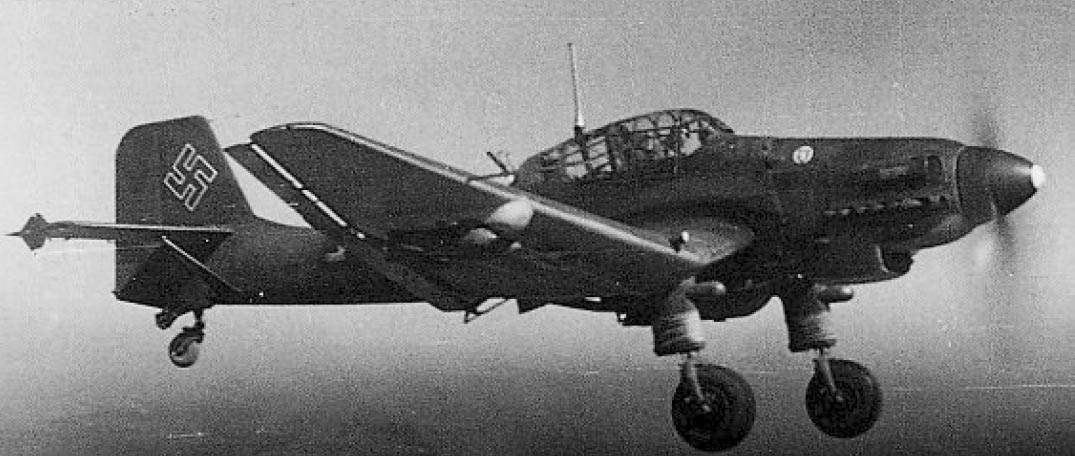

 Ju.87D-1
 Ju.87D-1
 Ju.87D-1
 Ju.87D-1

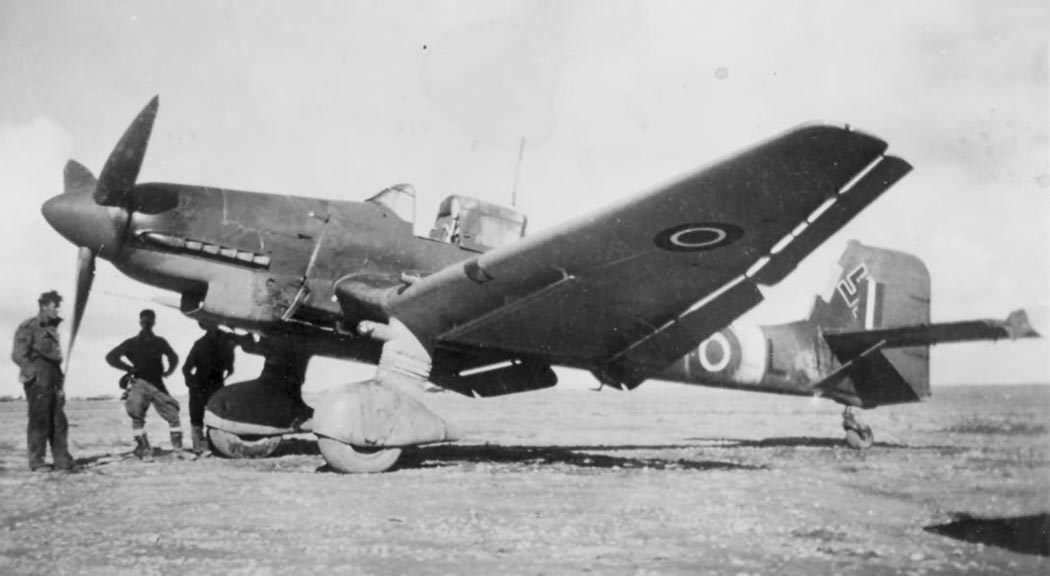

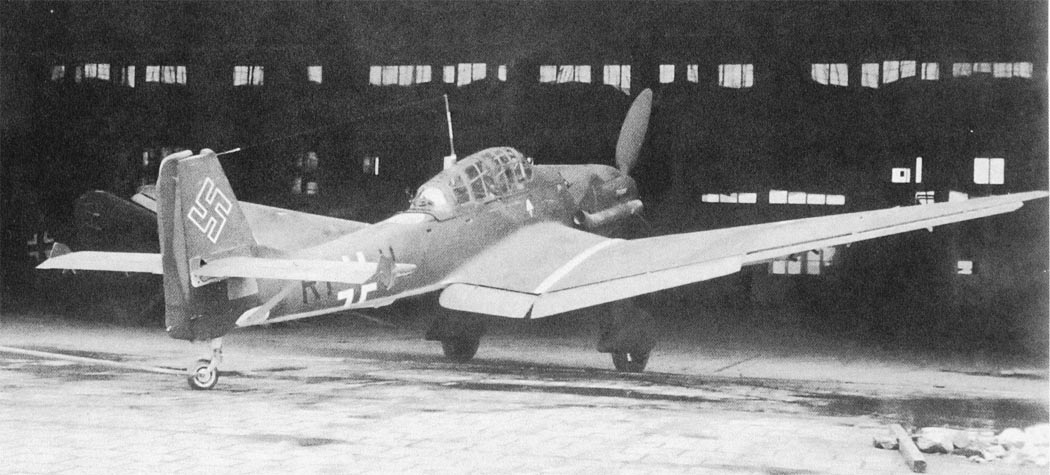

 Ju.87D-1 без обтекателей колес
 Ju.87D-1
 Ju.87D-1
 Ju.87D-1

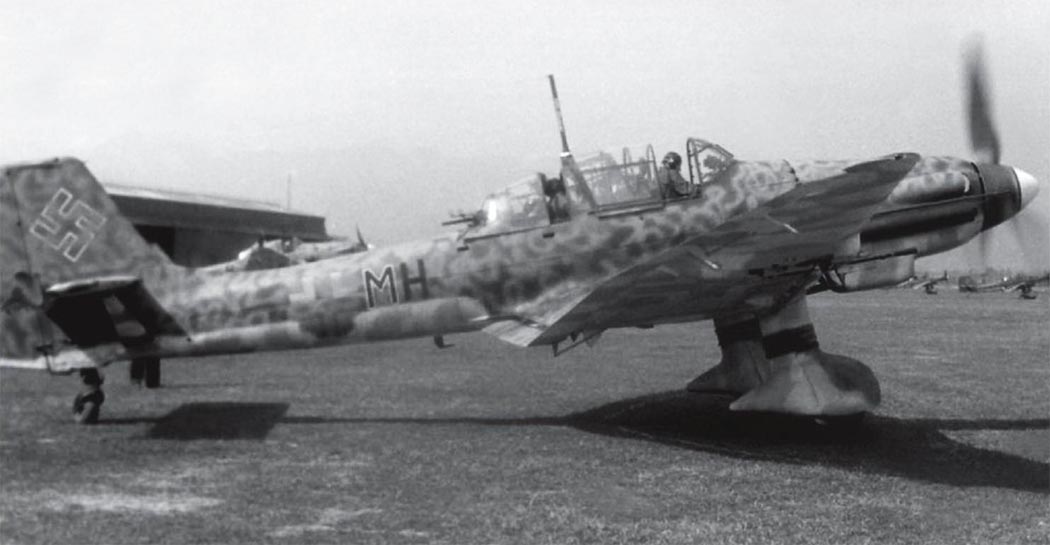

 Ju.87D-2
 Ju.87D-2

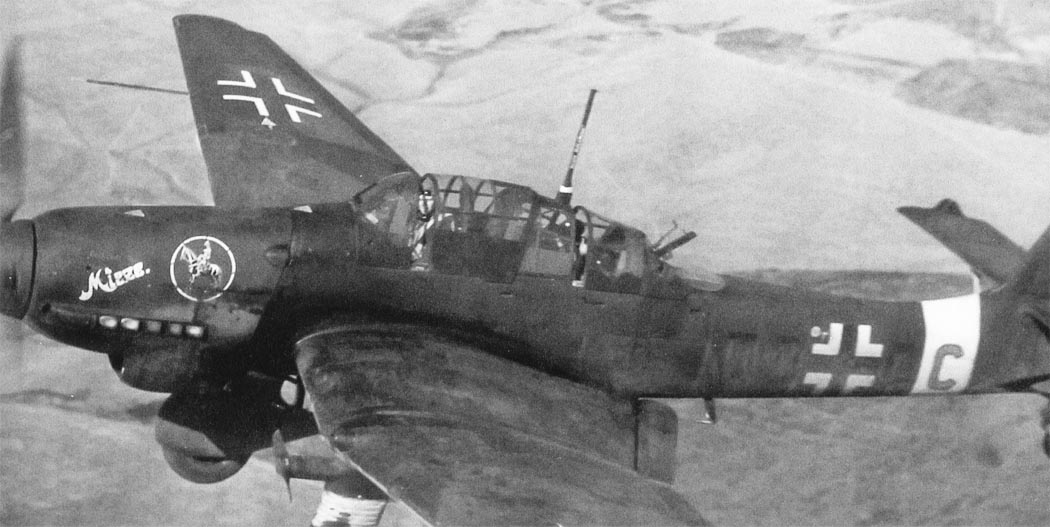

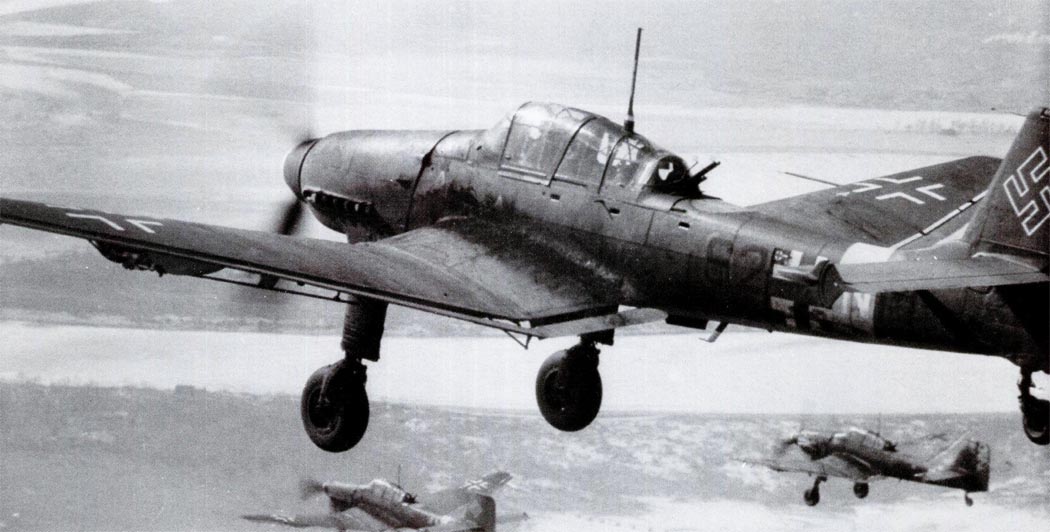

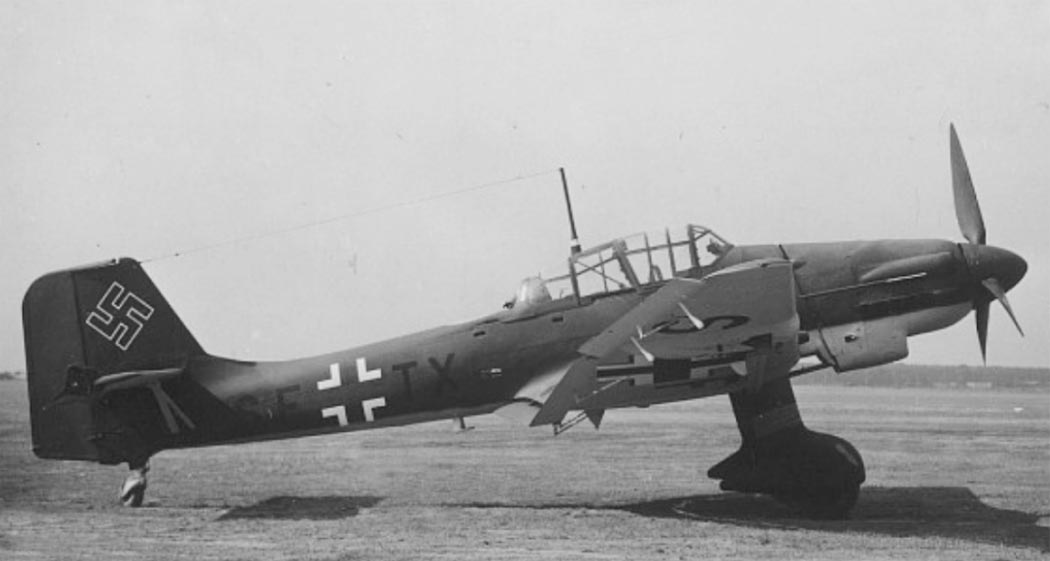

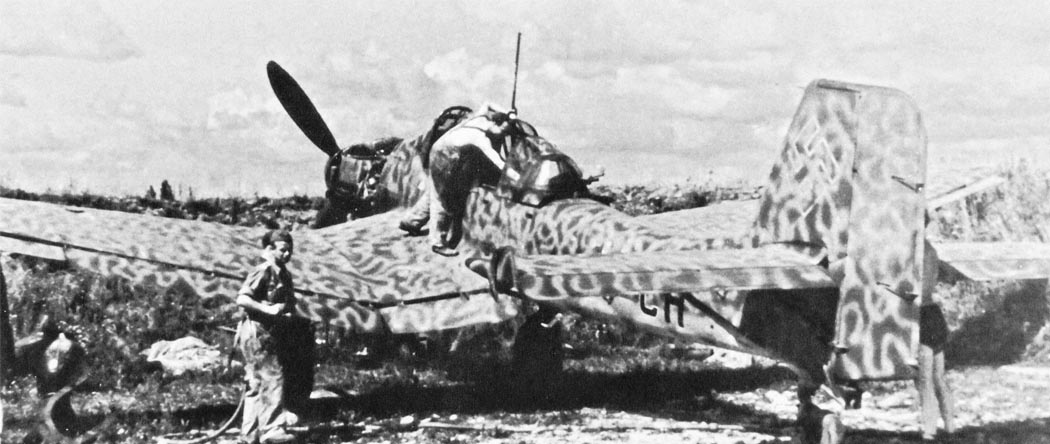

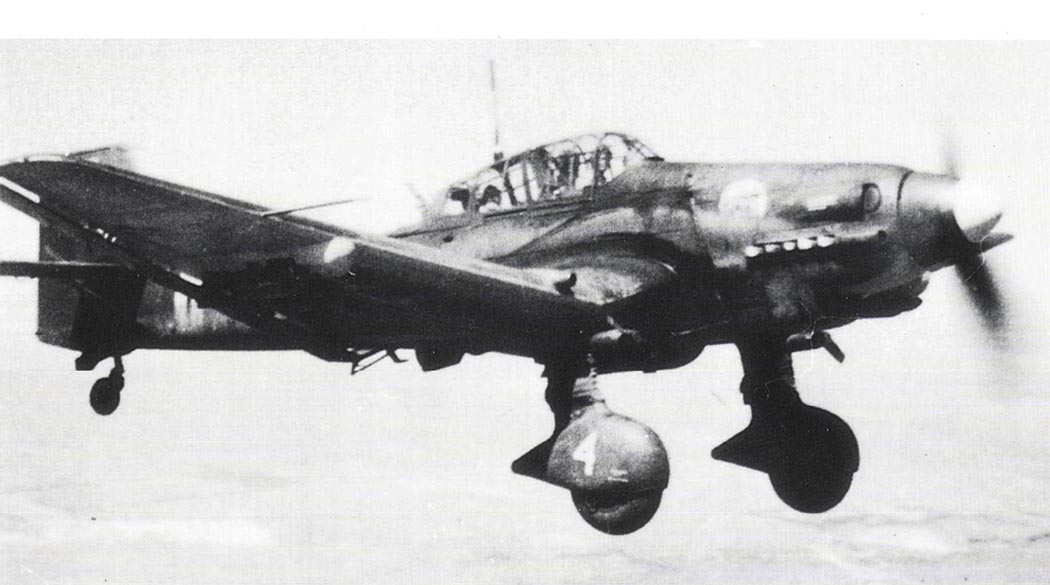

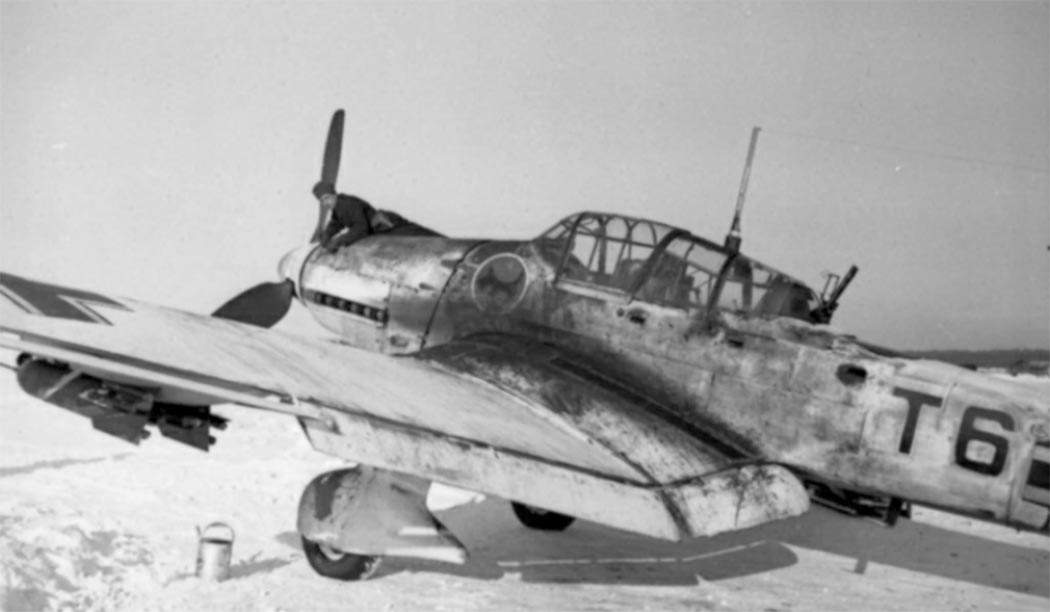

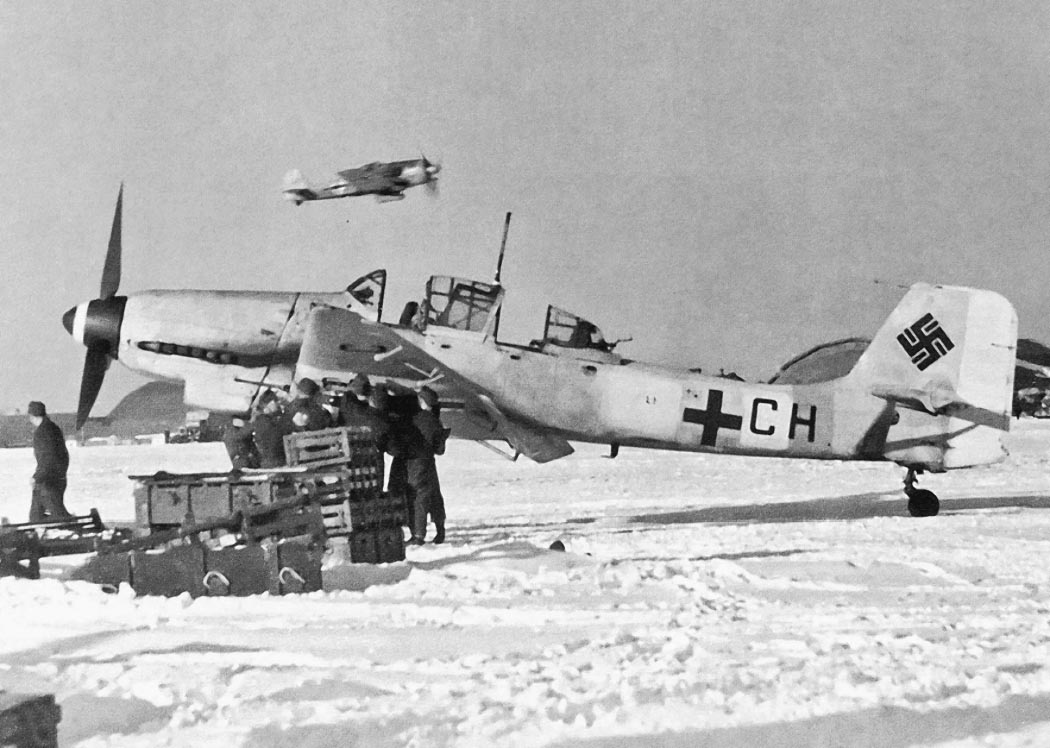

 Ju.87D-3
 Ju.87D-3
 Ju.87D-3
 Ju.87D-3
 Ju.87D-3
 Ju.87D-3
 Ju.87D-3
 Ju.87D-3
 Ju.87D-3
 Ju.87D-3
 Ju.87D-3
 Ju.87D-3
 Ju.87D-4

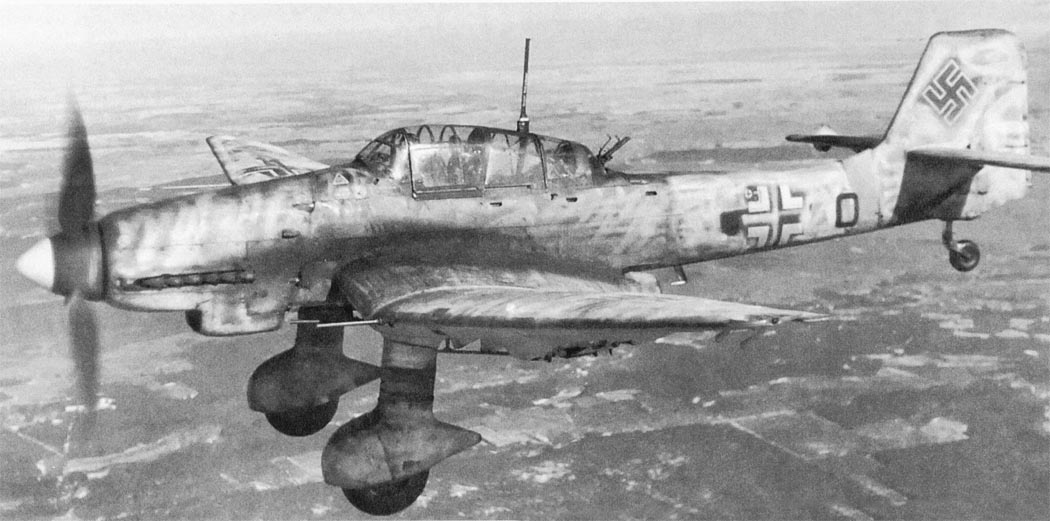

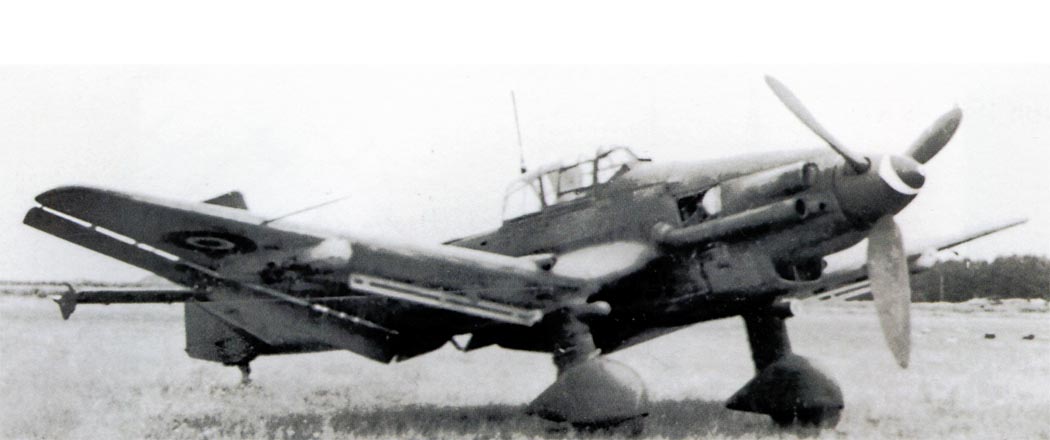

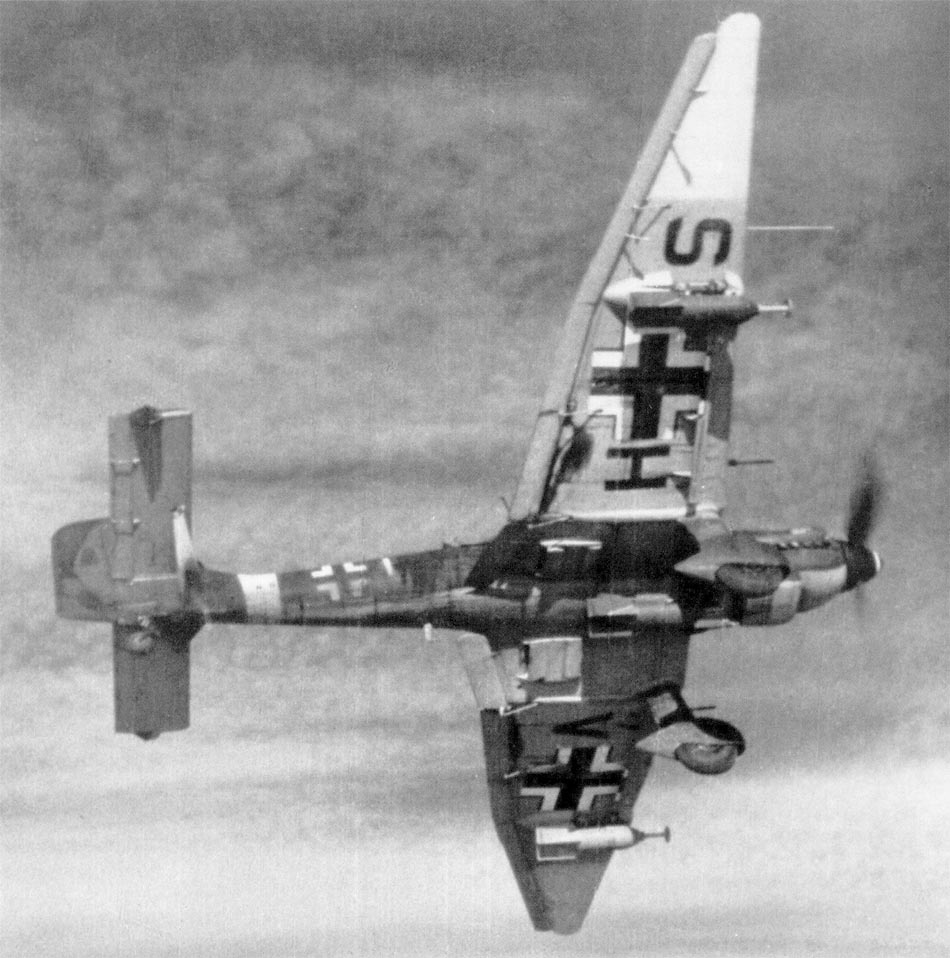

 Ju.87D-5
 Ju.87D-5
 Ju.87D-5
 Ju.87D-5
 Ju.87D-5
 Ju.87D-5
 Ju.87D-5
 Ju.87D-5
 Ju.87D-5

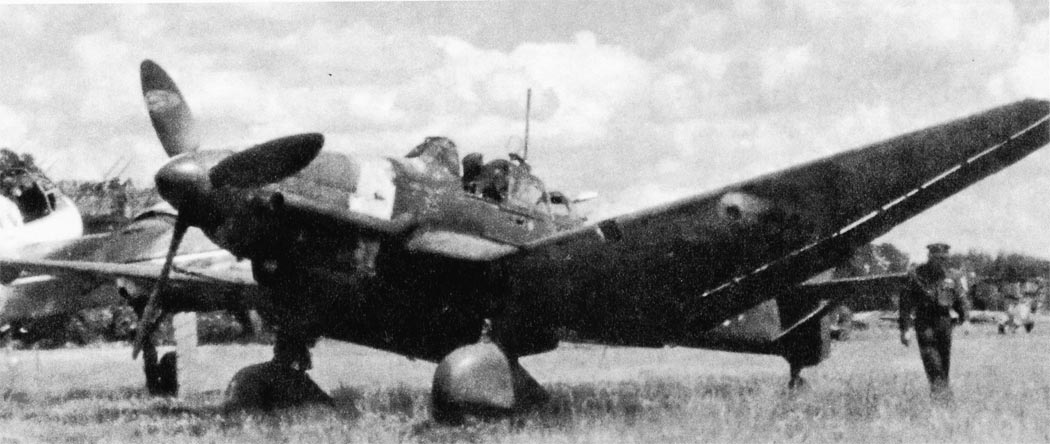

 Захваченный Ju.87D-7
 Захваченный Ju.87D-7
 Ju.87D-8
 Ju.87D-8
 Ju.87D-8

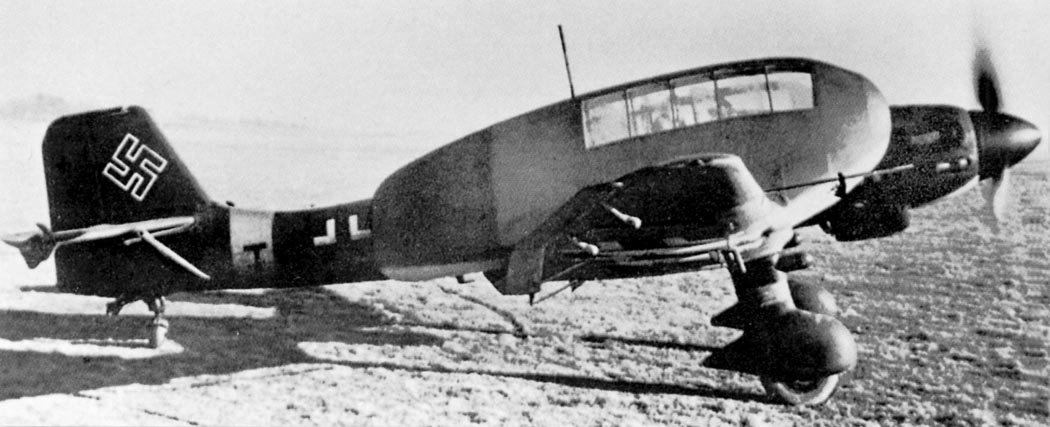

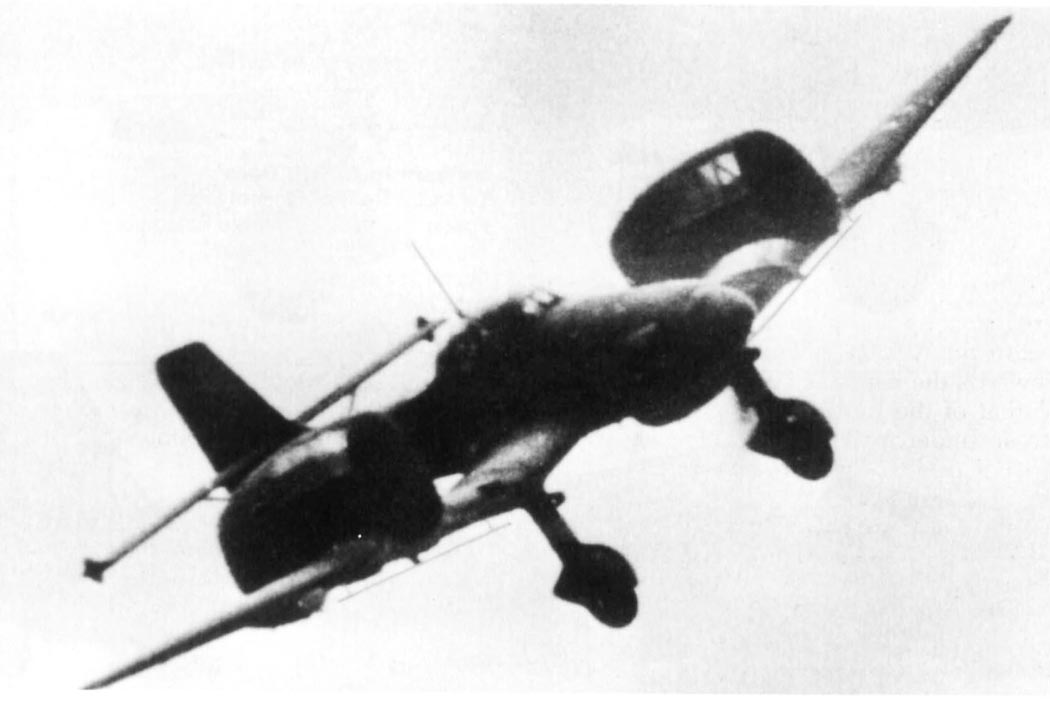

 Ju.87D-3Ag с экспериментальными надкрыльевыми грузопассажирскими контейнерами
 Ju.87D-3Ag с экспериментальными надкрыльевыми грузопассажирскими контейнерами

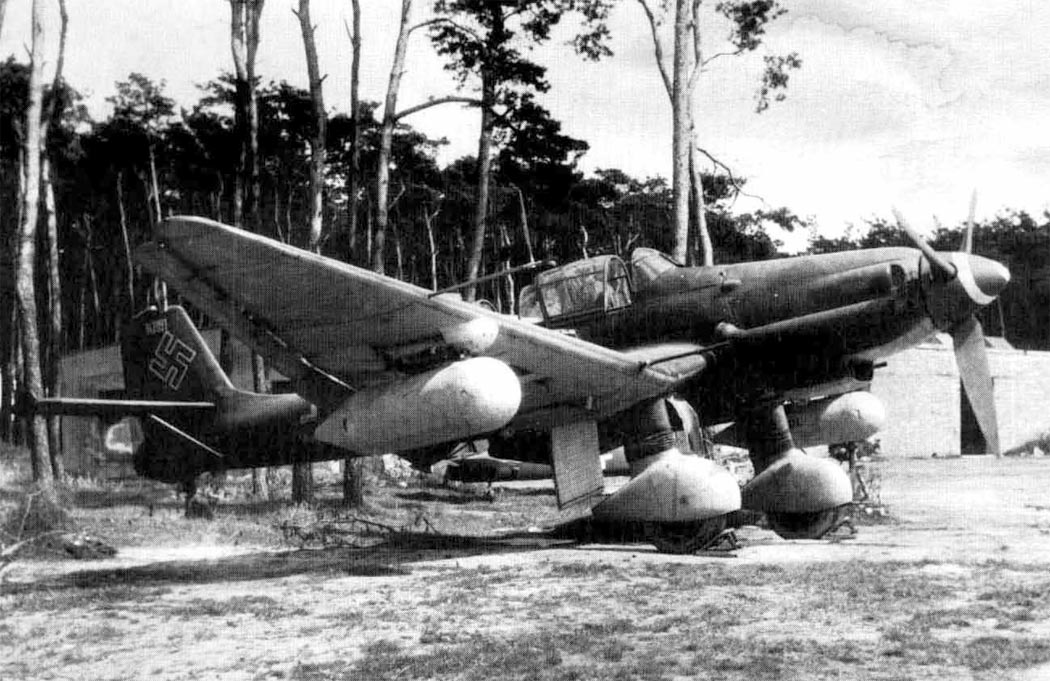

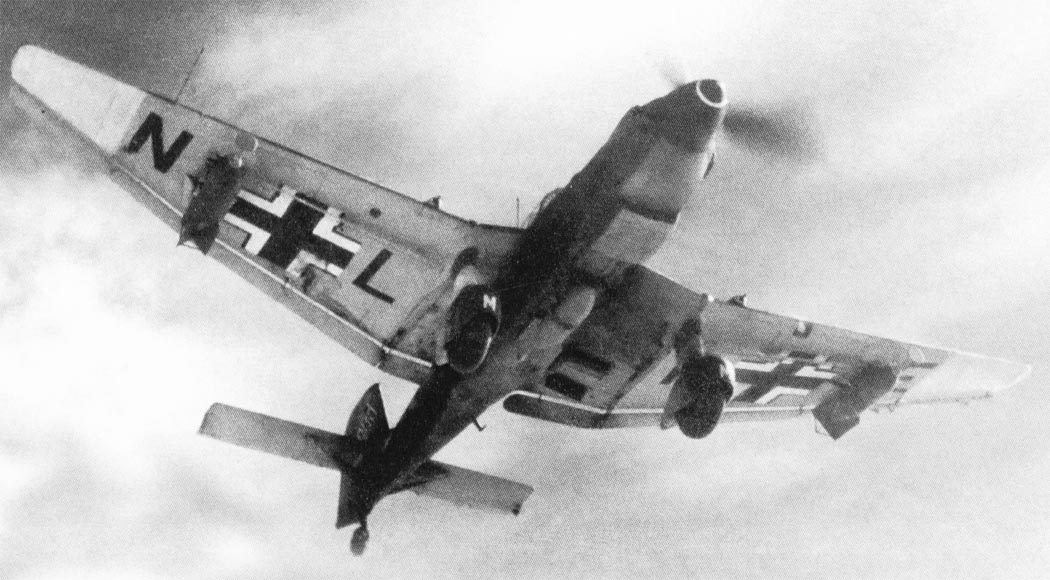

 Контейнер WB81 с пулеметми под крылом Ju.87D-1

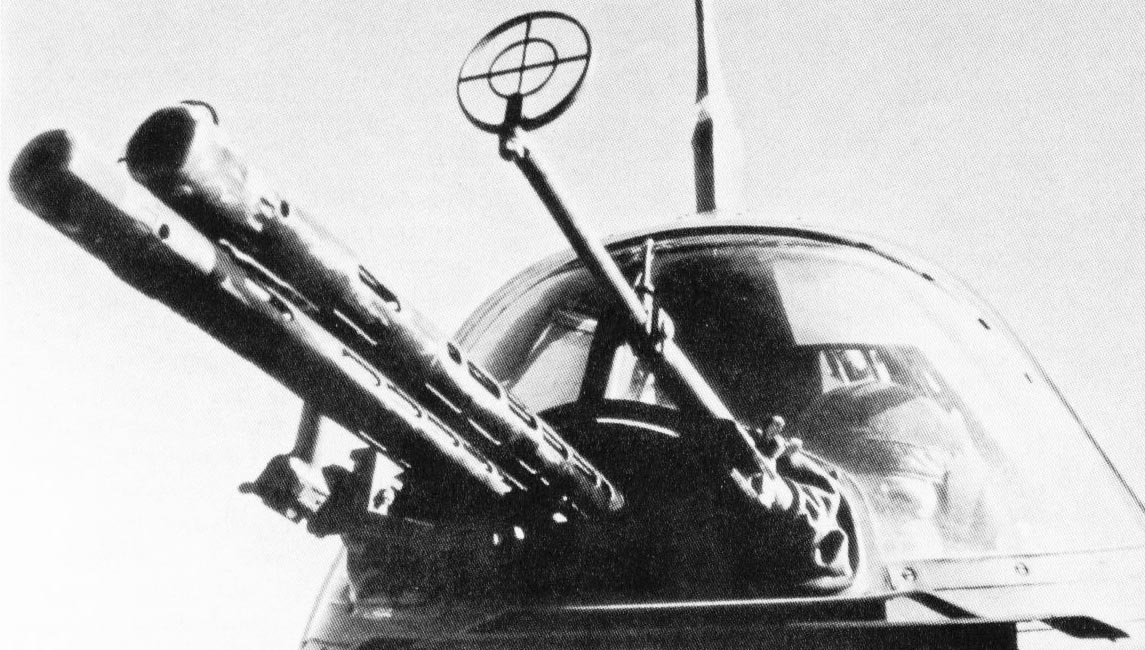

 Задняя турель с двумя MG 81 на Ju.87D

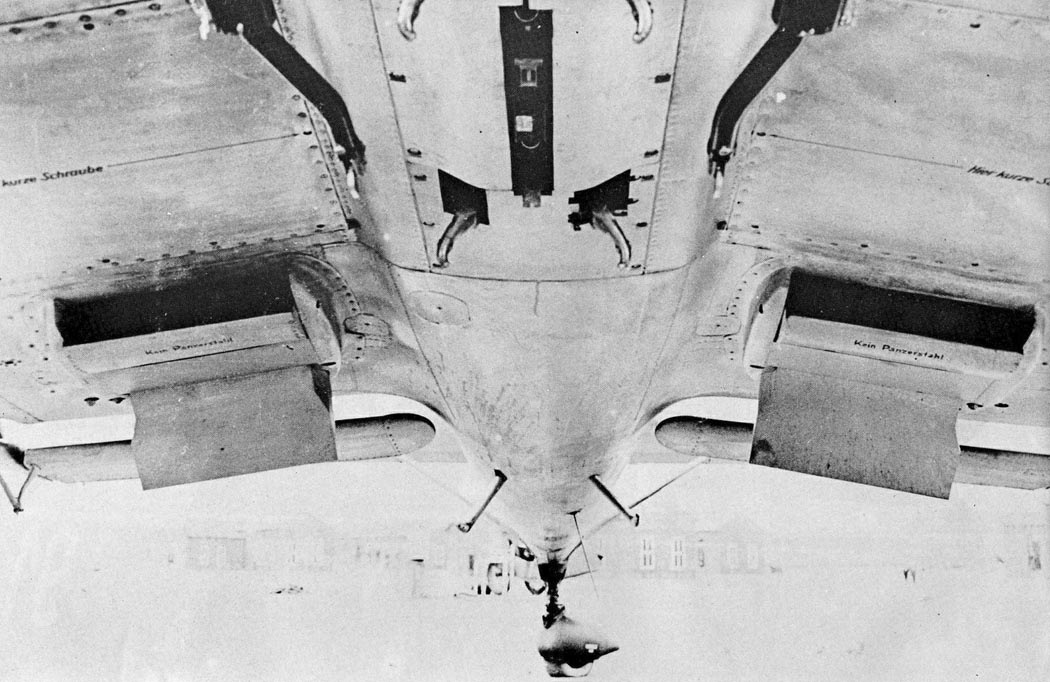

 Подфюзеляжный бомбодержатель на Ju.87D-1

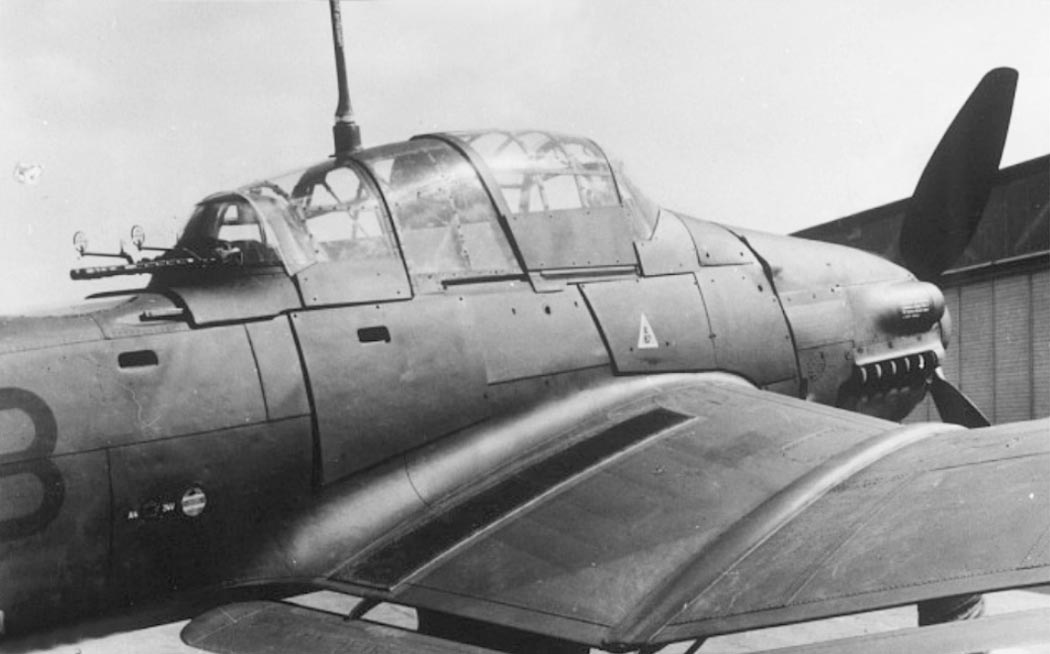

 Кабина Ju.87D

  Схемы:

 Ju.87D-3Ag
 Ju.87D-5

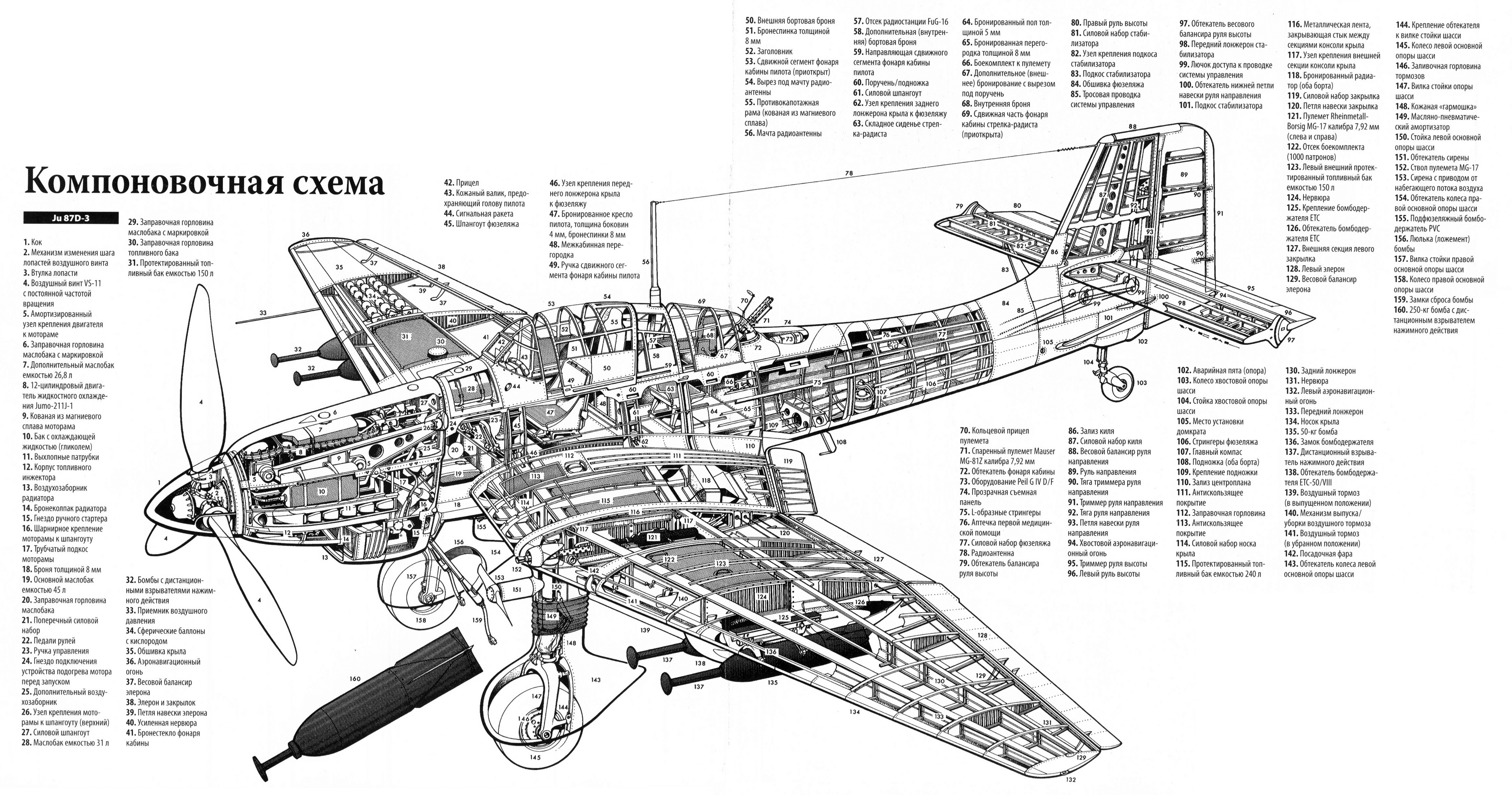

 Компоновочная схема Ju.87D-3

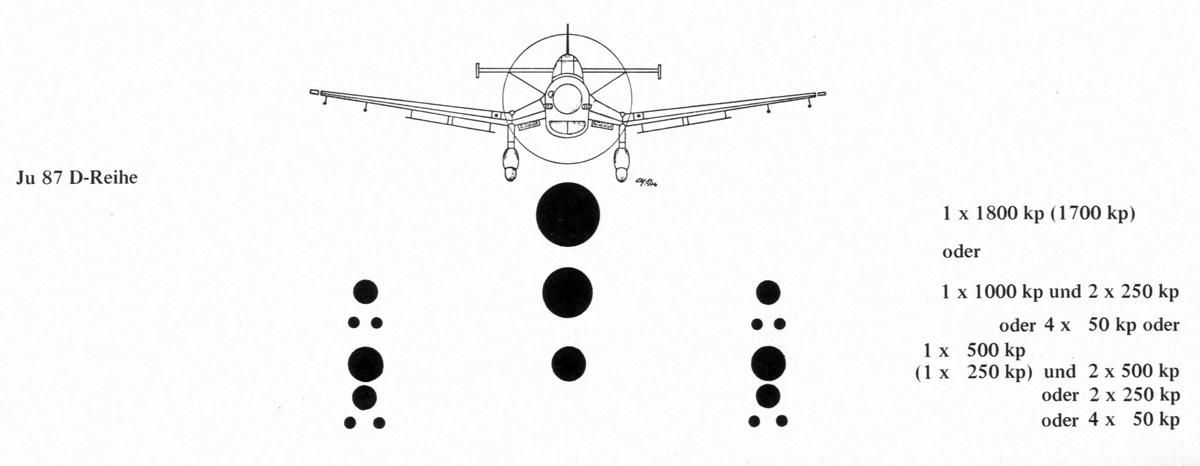

 Схема подвески бомб на Ju.87D

  Варианты окраски:

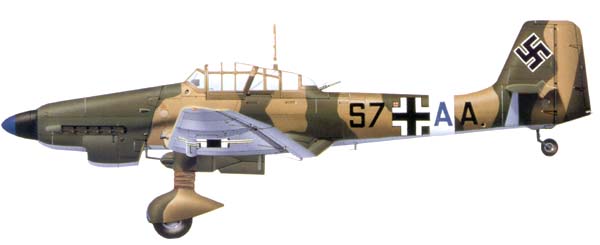

 Ju.87D-2  6./ StG 3 , Тунис, 1942 год
