   Ju.287

Разработчик: Junkers
Страна: Германия
Первый полет: 1944
Тип: Скоростной тяжелый бомбардировщик
  ЛТХ     Доп. информация



Через месяц после того как американские войска yшли из зоны оккупации Германии, которую согласно решению Ялтинской конференции заняла Советская армия, меня (Льва Берне) отправили в составе одной из бригад ИКАЛ в Дессау - столицу "Юнкерса" крупнейшей немецкой авиастроительной фирмы. Перед нами стояла главная задача найти и отправить на завод №300, который возглавлял А.А.Микулин, техническую документацию по газотурбинным двигателям.

НКАПовский трудяга Ли-2 доставил нас на главный испытательный аэродром фирмы - Брандис Последние месяцы войны на нем базировались истребители Ме-163 из эскадрильи "400" ПВО и самолеты 1-й школы слепых полетов. Поэтому союзники его побаивались и почти не бомбили.

Когда мы улетали из Дессау, нас предупредили посмотрите, что есть интересного на аэродроме .Действительно, по окраинам летного поля валялось много техники. В основном это разбитые Me-163. Но мое внимание привлек самолет, напоминавший Не-177. В поисках двигателей я залез под крыло, которое, к моему удивлению, оказалось с вынесенными вперед консолями. Самолет был хорошо замаскирован, может быть, поэтому и остался целым. Офицеры нашего БАО (батальон аэродромного обслуживания - прим.ред ) марку машины не знали и лишь позже стало известно, что это Ju.287V2.

В конце 1942-го главный аэродинамик фирмы "Юнкерс" Ганс Вокке получил задание разработать компоновку бомбардировщика с четырьмя ТРД Jumo 004. Самолет должен был обладать невиданной для того времени скоростью - не менее 800 км/ч. Технический департамент министерства авиации одобрил аванпроект и присвоил ему обозначение Ju.287. Одним из главных препятствий на пути создания самолета стал выбop аэродинамической компоновки крыла. Несмотря на трудности военного времени, исследования в аэродинамических трубах фирмы в Дессау проводились достаточно интенсивно.

Стремясь увеличить критическое число Маха, решили применить стреловидное крыло, используя давно известный в аэродинамике принцип скольжения. Исследования проводились с крыльями как прямой (КПС), так и обратной стреловидности (КОС). Недостатком КПС является преждевременный срыв потока на его концах, приводящий к потере эффективности элеронов и снижению запаса продольной устойчивости. КОС свободно от таких явлений, но как выяснилось позже, обладает другими недостатками.

Первоначально Вокке предложил КПС с углом 29 град., при расчетной скорости полета М=0,8. Это крыло имело заметные преимущества на больших скоростях по сравнению с прямым и недостаточно хорошие характеристики на малых. Впоследствии он остановил свой выбор на КОС.

На подобном крыле пограничный слой, накапливаясь вблизи фюзеляжа, приводит к преждевременному срыву потока. Сама компоновка КОС на самолете дает существенное преимущество на режимах взлета и посадки, с увеличением угла атаки консоли крыла не приближаются к взлетно-посадочной полосе (эта опасность присуща лишь схеме низкоплана с отрицательным поперечным V), как у КПС, а, наоборот, удаляются на безопасную дистанцию, облегчая пилотирование. Но есть одно "но", полет с КОС на больших углах атаки способствует появлению дивергенции.

Дивергенция элементов конструкции ЛА (от латинского слова diverqo - отклоняюсь) характеризуется увеличением (вплоть до бесконечно большого знамения) производной коэффициента - Су -по углу атаки. Вследствие этого, под действием аэродинамических сил происходит потеря статической устойчивости конструкции крыла с последующим его скручиванием и разрушением С ростом скорости дополнительные аэродинамические силы, вызванные деформациями несущей плоскости, еще больше возрастают.

Исследования крыла в АДТ, подтвержденные позже летными испытаниями, позволили определить для Ju.287 оптимальный угол стреловидности ло передней кромке -23 град. При больших углах прочность крыла оставляет желать лучшего, и ее запас необходимо увеличивать. Многочисленные исследования, проведенные в аэродинамических лабораториях в Дессау, Геттингене и Берлине, подтвердили правоту Вокке и позволили задать ограничения по критическим значениям скоростей и углам атаки. В процессе проектировании боевой машины главные технические решения решили проверить на полномасштабной летающей модели.

Новым крылом и ТРД оснастили фюзеляж от Не-177АЗ. Хвостовое оперение взяли от Ju-188. Так как шасси спрятать в крыло, требующее повышенной жесткости, не представлялось возможным то решили использовать неубираемые опоры. Носовую двухколесную стоику шасси заимствовали от трофейного "Либерейтора" В-24, а основные, с колесами от транспортного - Ju-352, - прикрепили к переднему лонжерону крыла, усилив их подкосами и закрыв обтекателями. Все доработки выполнили в апреле 1944-го.

Новым было двухлонжеронное крыло со скоростным профилем разработанным на фирме "Юнкерс". На передней кромке корневой части крыла поставили неподвижный предкрылок. При посадке щелевые закрылки могли опускаться на 40 град., а элероны - зависать на 23 град, обеспечивая требуемую подъемную силу крыла. Два из четырех ТРД Jumo 004 крепились к носовой части фюзеляжа, з остальные под крылом. Летающей модели присвоили обозначение Ju.287 V1.

На совещании, состоявшемся в Оберзальцбурге в мае 1944-го, ведущий конструктор фирмы "Юнкерс" профессор Гертелъ доложил Герингу, что сборка заканчивается и в ближайшие дни Ju.287V1 доставят на аэродром Брандис. Спустя три месяца, в августе летчик-испытатель Зигфрид Хольцбауер впервые поднял машину в воздух.

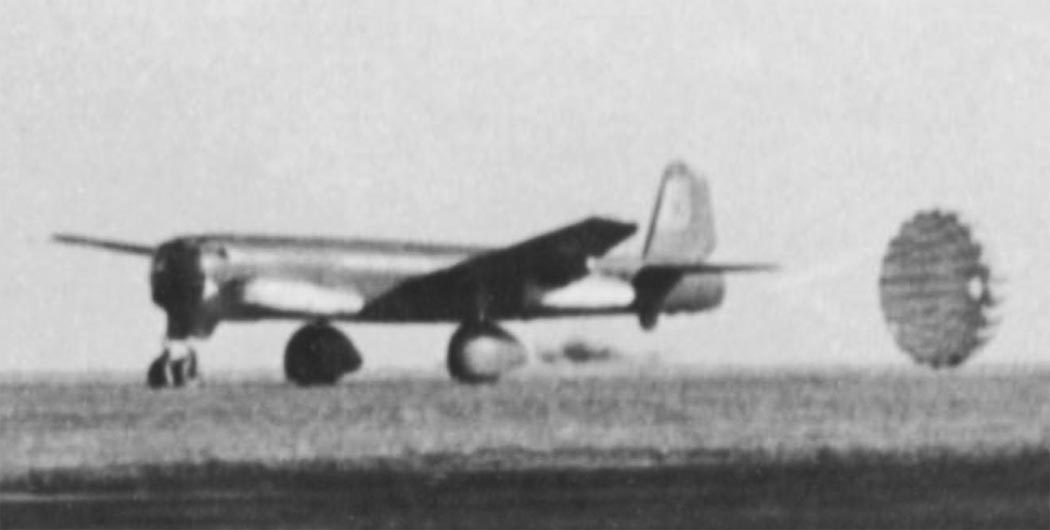

Для взлета использовались многоразовые ускорители с ЖРД "Вальтер" HVK109-502 тягой по 500 кгс, крепившиеся под мотогондолами. В хвостовой части самолета укладывался большой тормозной парашют. Всего в Брандисе произвели 17 полетов, во время которых Ju-288V1 показал себя с хорошей стороны, чего нельзя сказать о ненадежных ТРД Jumo 004В1 и взрывавшихся ускорителях. Несмотря на необычную компоновку, самолет оказался приятным в управлении. Особенно отмечалась маневренность и управляемость по крену, что соответствовало расчетам.

Выпуск закрылков совершенно не влиял на управляемость. Скорость захода на посадку, несмотря на высокую удельную нагрузку на крыло - 305.6 кг/м , была 240 км/ч, посадочная - 190 км/ч.

Одной из главных задач полетов являлось исследование аэродинамики крыла на малых скоростях. Для этого на его верхней поверхности укрепили шелковинки. Перед оперением установили кинокамеру, которая снимала на отклонение в полете.

Геометрическая форма КОС и распределение давления по ее хорде приводит к его закручиванию с увеличением угла атаки, смещал центр приложения подъемной силы к законцовкам. Единственное, что можно сделать в этом случае, усилить каркас. Исследование крыла Ju.287 показало, что при заданной его жесткости закручивание было незначительным.

Несмотря на то, что Ju.287V1 предназначался в основном для исследований но малых скоростях, его максимальную скорость на пикировании удалось довести до 650 км/ч.

Много позже исследования в ЦАГИ показали, что развитие срывного обтекания в корневой части КОС можно ослабить установкой горизонтального оперения перед крылом или с помощью переднего наплыва крыла. Эти идеи реализовали уже в наши дни на самолете ОКБ им. П.О.Сухого - С-37(Су-47).

Были у Ju.287 и другие особенности. Так, при крутых виражах и выходе иэ пикирования эффективность руля высоты заметно снижалась (видимо из-за попадания оперения в спутный след от крыла). Зато на других режимах запаса продольной устойчивости самолета вполне хватало.

Испытания выявили также недостаток размещения двигателей в передней части фюзеляжа, вызвавшие трудности с балансировкой. Поэтому расположение ТРД и их число (тяги явно не хватало) на втором опытном Ju.287V2 решили изменить. В октябре 1944-го работы по бомбардировщику согласно приказу Геринга прекратили, сосредоточив все усилия на выпуске истребителей ПВО. В начале 1945-го неожиданно получили новые указания - готовить крупносерийное производство самолета.

Работы на опытном Ju.287V2 и прототипе серии продолжались на небольших заводах фирмы "Юнкерс", располагавшихся на окраинах Лейпцига, недалеко от аэродрома Брандис. Крыли Ju.287V2 осталось то же, что и на первом самолете, но фюзеляж, оперение и шасси, полностью убиравшееся в фюзеляж, были новыми. При этом колесо передннй стойки при уборке поворачивалось на 90 град.

Из-за неясности с ТРД менялись и решения об использовании сначала нового Jumo 0l2. затем HeS-011. BMW 003 и Jumo 004. Различие в тяге двигателей (от 2900 до 800 кгс) сопровождалось изменением их числа. Например, двухдвигательныи вариант с ТРД Jumo 012 предусматривал их подвеску под крылом. Но этот двигатель еще не был готов и пришлось временно удовлетвориться четырьмя Не-011 с тягой по 1300 кгс, размещавшимися как на Ju.287V1. При этом следовало считаться с тем, что в кабине от них будет значительный шум, но учитывая военное назначение самолета, это сочли несущественным. Когда началась сборка машины, выяснилось, что этих двигателей тоже нет.

Оставался выбор между BMW 003 и Jumo 004, которых требовалось не менее шести. Но реально оба типа ТРД министерство авиации забронировало для истребителей. Предполагалось два варианта установки двигателей. Первый - по три мотора в общей связке под крылом, второй - по паре ТРД под крыльями и в носу фюзеляжа по образцу Ju.287V1. Для второго опытного самолета выбрали первый вариант компоновки.

Все варианты размещения ТРД тщательно проверялись на моделях в аэродинамической трубе. Интересно, что еще о 1943-м определили: для уменьшения сопротивления на скоростях с большим числом "М" наиболее выгодным оказалось продольное расположение двигателей "лесенкой" что соответствовало "правилу площадей", о котором немецкие аэродинамики лишь догадывались. Однако с этим опоздали, поскольку преимущества этой компоновки определились, когда проект Ju.287 находился в стадии рабочего проектирования.

Кроме того, у самолета с силовыми установками, расположенными по "правилу площадей" усложнилась система управления ТРД (увеличилась протяженность и количество тяг управления), кроме того в случае отказа крайних моторов могли возникнуть сложности с пилотированием. С другой стороны, опасения, что расположенные рядом ТРД будут неблагоприятно воздействовать друг на друга, в ходе испытаний на наземном стенде не подтвердились.

Серьезным достоинством Ju287 со стреловидным крылом являлось размещение бомбоотсека длиной 4,6 м перед центропланом, вблизи центра тяжести и способного вмещать до 4 т бомб.

На летающей лаборатории Ju.287V1 было только два члена экипажа, на Ju.287 V2 и V3 - по три человека, причем на последней машине они размещались в гермокабине. На варианте V3 предусматривалась хвостовая башня с двумя 13-мм дистанционно-управляемыми пулеметами MG-131. Наведение оружия осуществлялось с помощью перископического прицела.

Все горючее размещалось в фюзеляжных баках.

После полетов в Брандисе. V1 перегнали на авиабазу в Рехлин, где продолжили испытания. Я видел отчеты летчиков-испытателей Пангерца и Вендта о полетах, выполненных 8 и 13 сентября 1944-го , Позже, в 1947-м на аэродроме ЛИИ летчик-испытатель фирмы "Юнкерс", а затем завода No.1, Пауль Юльге рассказывал, что он также выполнил несколько полетов на этой машине.

При подготовке серийного производства на стендах заводов фирмы "Юнкерс" провели испытания различных агрегатов и систем, включая топливную с имитацией возможных эволюции самолета, в том числе и перевернутого полета. Так же тщательно исследовалась и гидросистема с учетом предполагаемых повреждений, забросов давления и ненормированных перегрузок. Полностью подготовили и частично направили на заводы конструкторскую документацию.

Несмотря на бомбежки и постоянные перемещения предприятий по стране, в производственных подразделениях лежали готовые для монтажа узлы и агрегаты самолетов. На всей территории провинций Ангалы, Саксония. Тюрингия десятки небольших заводов и фабрик были готовы к началу серийного выпуска Ju.287.

Самолеты первой серии Ju.287А-1 планировали оснащать шестью BMW 003А-1, для серии В1 ждали четыре "Хейнкиль-Хирт 0О1-1А", для Ju.287B-2 - два BMW 018 с тягой по 3400 кгс. Однако никаких серьезных работ по последним вариантам немцы провести не успели.

На заводе в Дессау собрали лишь Ju.287V2. Но с машины, отправленной в Брэндис, вскоре сняли двигатели. Чтобы спасти от бомбежек, самолет затащили на опушку леса, установив носовой частью в сторону от аэродрома. Поэтому американцы, рассматривая результаты аэрофотосъемки, пришли к выводу, что немцы построили самолет по схемо "утка" с КПС.

Несмотря на то, что Ju.287 перед приходом американцев подорвали, крыло почти не пострадало. Впоследствии все, что уцелело, вернули в Дессау и частично использовали для дальнейшей работы.

Больше повезло Ju.287V3. К моменту прихода американцев самолет, начатый постройкой, оказался под обломками сбо-рочного цеха, но почти не пострадал. Американцы не заинтересовались разрозненными узлами и в дальнейшем их использовали для сборки EF-131, но об этом позднее.




 ЛТХ:
Модификация   Ju.287v-3
Размах крыла, м   20.10
Длина, м   18.60
Высота, м
Площадь крыла, м2   61.00
Масса, кг
  пустого самолета   11930
  нормальная взлетная   21500
Тип двигателя   6 ТРД ВМW-003А-1 Штуpм
Тяга, кгс   6 х 800
Максимальная скорость , км/ч
  у земли   815
  на высоте   860
Крейсерская скорость , км/ч
  у земли   715
  на высоте   790
Практическая дальность, км   2100
Максимальная скороподъемность, м/мин   575
Практический потолок, м   10000
Экипаж, чел   3
Вооружение:   два 13-мм пулемета МG-131 в хвостовой дистанционно упpавляемой башне;
  бомбовая нагpузка до 4000 кг


 Доп. информация :


 Чертеж "Junkers Ju.287 (1)"
 Чертеж "Junkers Ju.287 (2)"
 Фотографии:

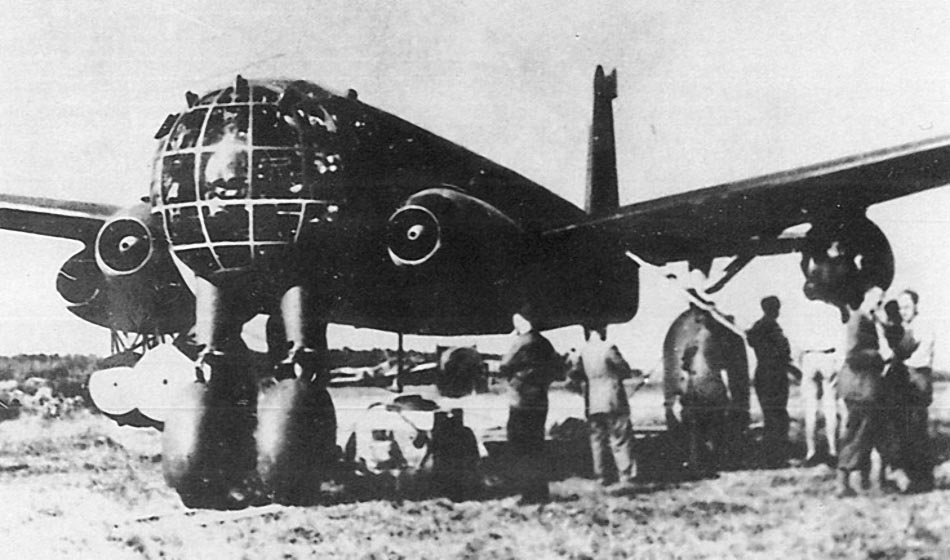

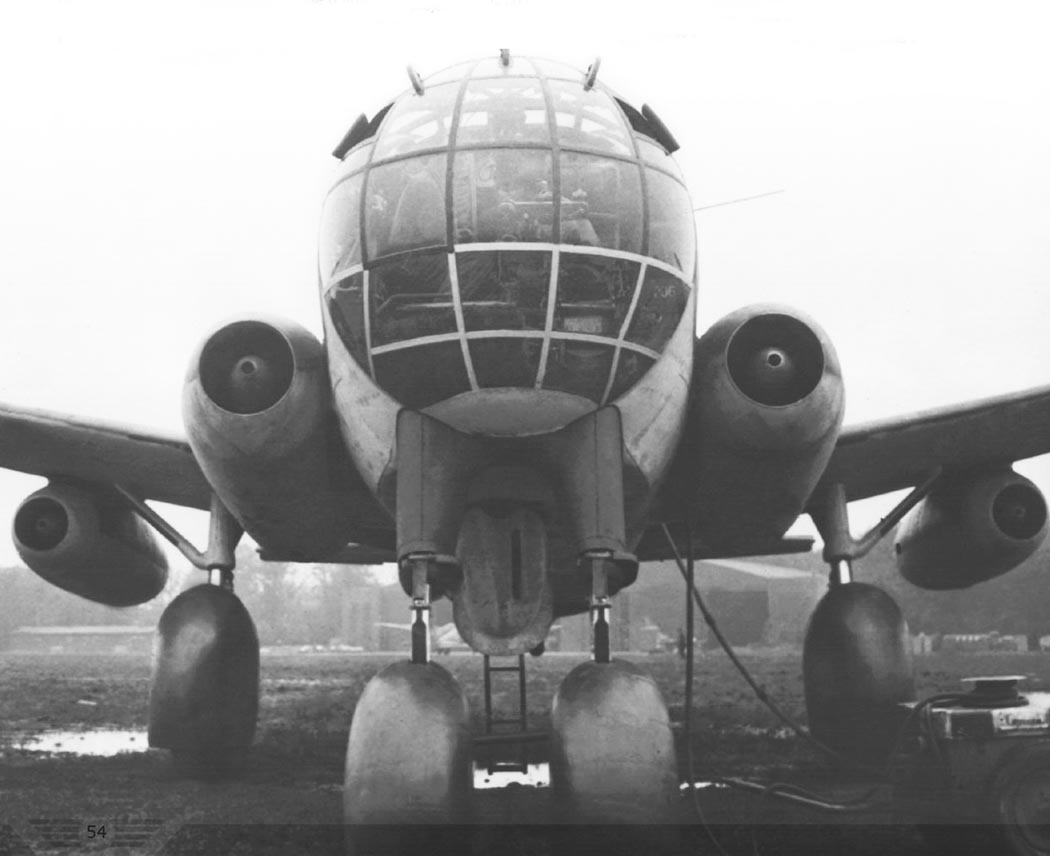

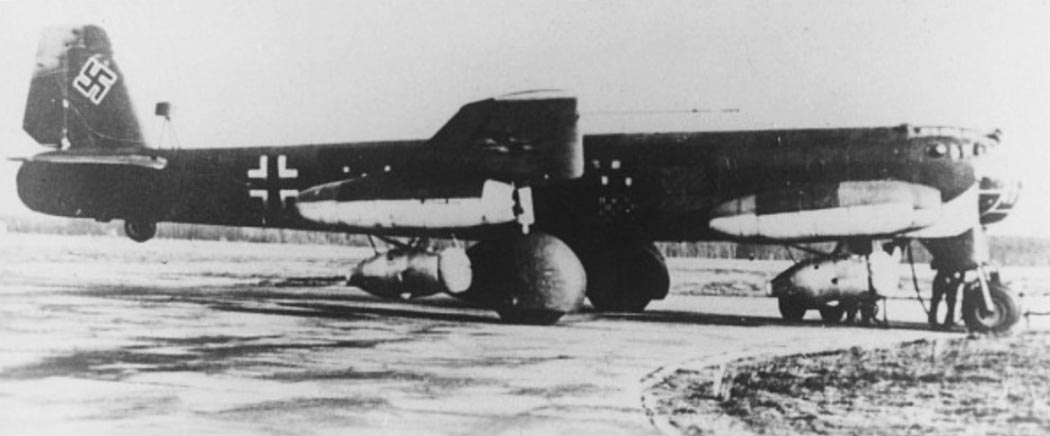

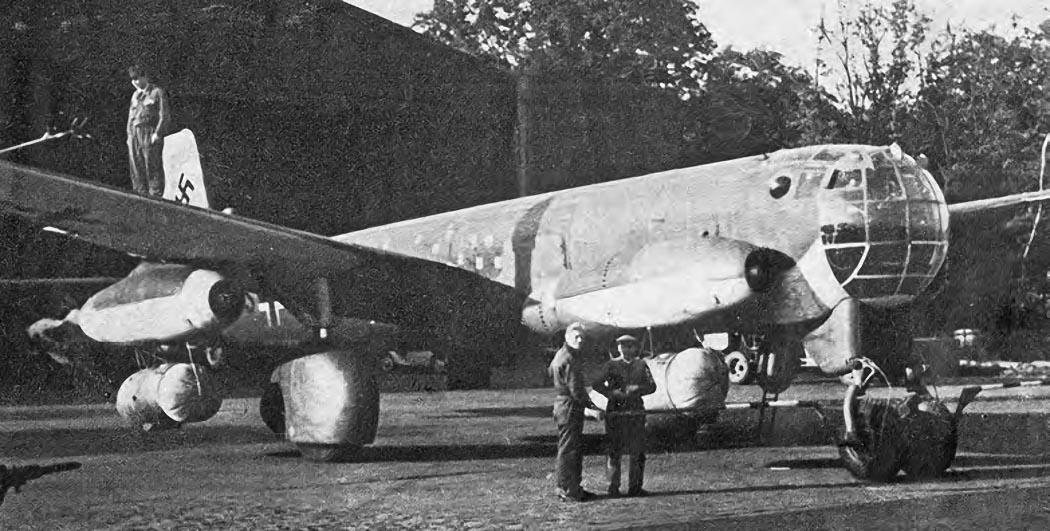

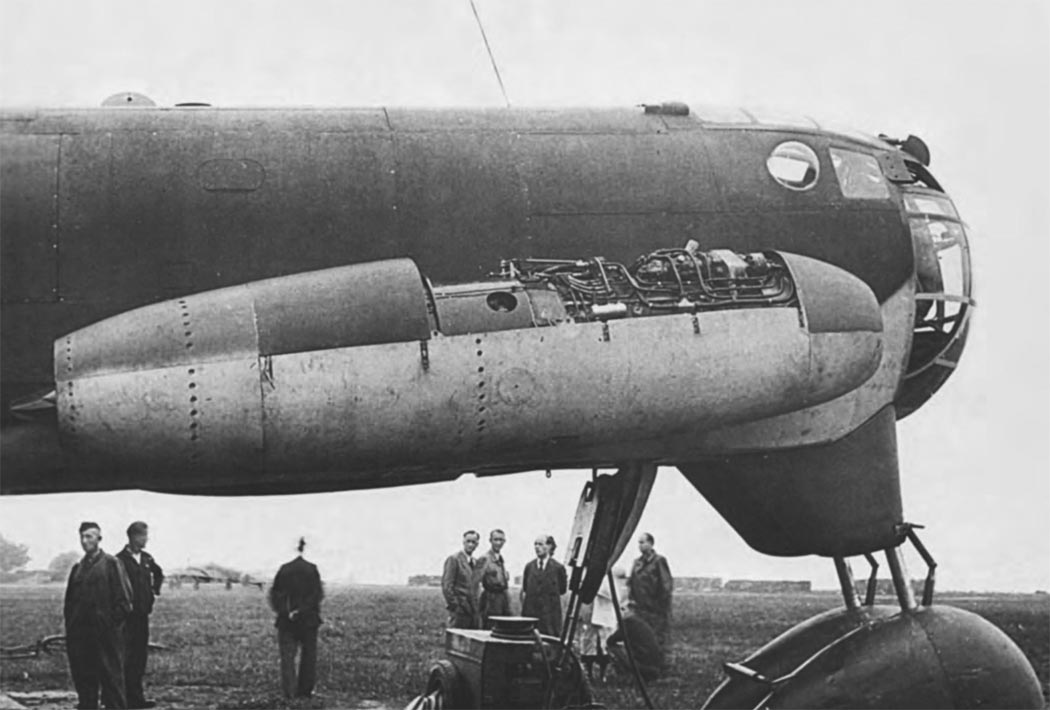

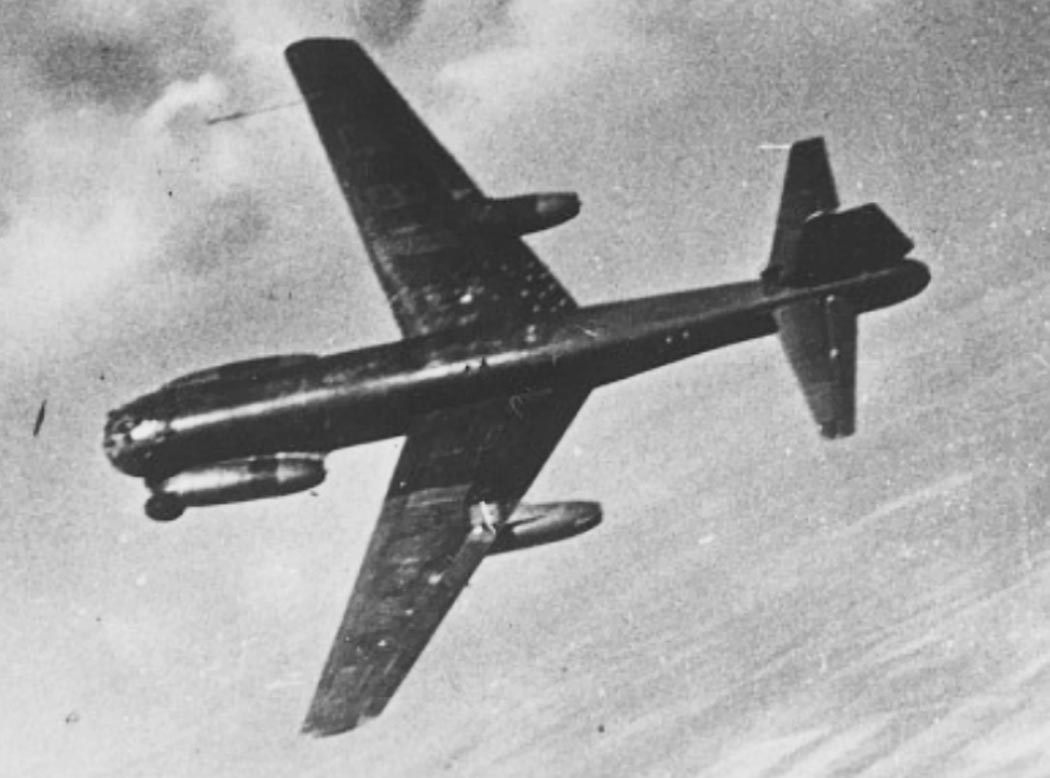

 Ju.287V-1
 Ju.287V-1
 Ju.287V-1
 Ju.287V-1
 Ju.287V-1
 Ju.287V-1
 Ju.287V-1
 Ju.287V-1
 Ju.287V-1
 Ju.287V-1
 Ju.287V-1
 Ju.287V-1
 Ju.287V-1
 Ju.287V-1

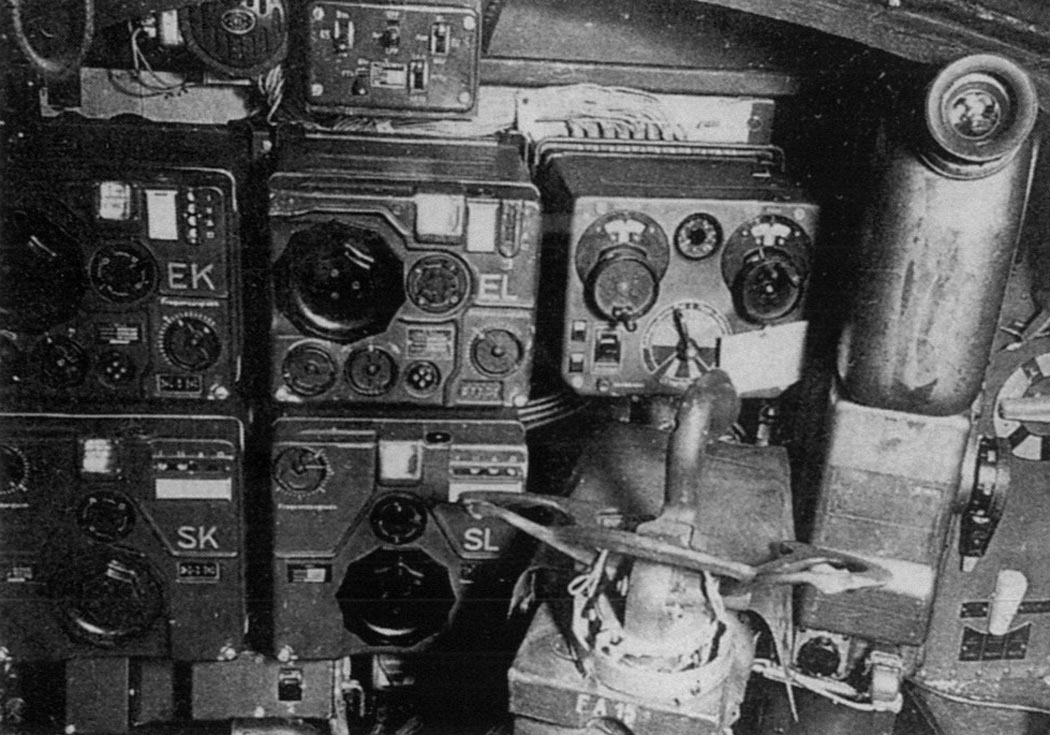

 Кабина Ju.287V-1

  Схемы:

 Ju.287V-1
 Ju.287V-2
 Ju.287V-3

  Варианты окраски:

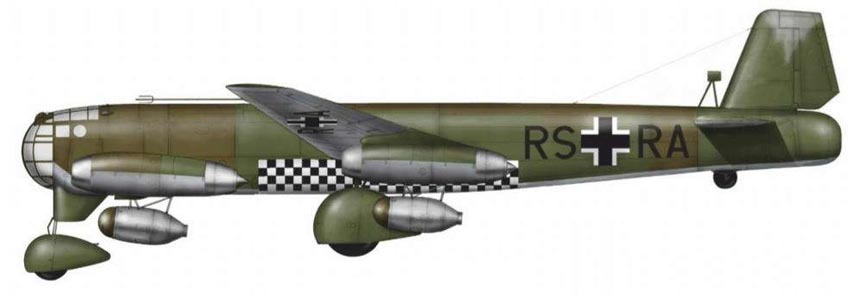

 Ju.287V-1
