   FQM-151 Pointer

Разработчик: AeroVironment
Страна: США
Первый полет: 1986
Тип: Тактический разведывательный БПЛА
  ЛТХ     Доп. информация



Комплекс ДПЛА FQM-151A Pointer предназначен для телевизионного или инфракрасного наблюдения местности и целей на ней в реальном масштабе времени. Этот комплекс радикально отличается от комплексов ДПЛА, описанных выше, и главное отличие заключается в малой массе ДПЛА, а также в силовой установке ДПЛА, основанной на электродвигателе Astro 15.

Первый вариант комплекса Pointer появился в 1986 году, в 1988 году комплекс был передан в опытную эксплуатацию в Корпус Морской пехоты США, а в 1991 году участвовал в операции "Буря в пустыне". Разработчик и изготовитель комплекса - фирма AeroVironment Inc.

Комплекс ДПЛА Pointer  содержит в своём составе:

  1. наземный модуль управления (Ground Control Unit),

  2. ДПЛА с транспортным контейнером (Air Vehicle with Shipping Container),

  3. целевую нагрузку, стандартная целевая нагрузка - дневная телекамера (Payload, Daylight Standard),

  4. батареи (Batteries),

  5. зарядное устройство (Battery Charger).

Вместо телекамеры на ДПЛА может устанавливаться малогабаритная инфракрасная камера (тепловой микроболометр) диапазона 8..14 мкм. Весь комплекс в транспортном положении укладывается в три носимых контейнера.

Если первые образцы ДПЛА Pointer были ближе к авиамоделям, то по состоянию на 2002 год Pointer представляет собой полностью функциональный комплекс ДПЛА. Главное, что ДПЛА обладает возможностью автоматического полёта с передачей на наземный модуль управления телевизионного (инфракрасного) изображения.

В 2002 году фирма AeroVironment Inc. Занималась развитием комплекса Pointer по следующим направлениям:

  1. использованием в качестве целевой нагрузки ДПЛА плёночного фотоаппарата (с цветной, чёрно-белой или инфракрасной плёнкой),

  2. взятием проб воздуха в районе цели с помощью размещаемых на борту ДПЛА фильтров,

  3. применением ДПЛА с движущегося автомобиля.




 ЛТХ:
Модификация   FQM-151A
Размах крыла, м   2.74
Длина, м   1.83
Высота, м   0.91
Масса, кг
  пустого   2.17
  взлетная   4.12
Тип двигателя   1 ЭД Astro 15
Мощность, Вт   1 х 300
Максимальная скорость, км/ч   100
Крейсерская скорость, км/ч   73
Радиус действия, км   5
Продолжительность полета, ч.мин   1.00
Практический потолок, м   300


 Доп. информация :


  Фотографии:

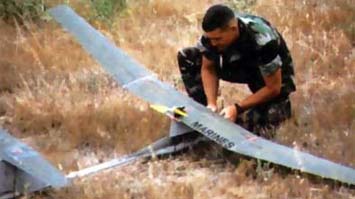

 FQM-151A
 Комплекс Pointer на стартовой позиции







Список источников:

ДПЛА.ру. Комплекс ДПЛА FQM-1A(151-A) Pointer
Andreas Parsch. Directory of U.S. Military Rockets and Missiles. AeroVironment FQM-151 Pointer
