   Cypher

Разработчик: Sikorsky
Страна: США
Первый полет: 1992
Тип: Многоцелевой БПЛА
  ЛТХ     Доп. информация



Беспилотный разведывательный летательный аппарат (БПЛА) "Cypher" вертикального взлета и посадки разработан американской фирмой Sikorsky Aircraft. Заказ DARPA на проектирование был предложен фирме в 1986 году, а конструкторские работы начались в 1987 году.

При проектировании БПЛА "Cypher" были использованы две основные технологии - Advancing Blade Concept (ABC) фирмы Sikorsky использовавшейся при разработке вертолетов и Fantail technology фирмы Boeing использованной при разработке вертолета RAH-66 Comanche.

Полномасштабная версия БПЛА "Cypher" была готова в 1990 году. В 1991 году началось производство демонстратора Cypher-TD. Этот аппарат совершил свой первый полет 16 апреля 1992 года.

Второй демонстратор был изготовлен для программы DoD Autonomous Scout Rotorcraft Testbed (ASRT). Его первый полет был совершен в 1996 году. К этой программе присоединились корпорации Lockheed Martin и Northrop Grumman.

БПЛА "Cypher" оборудовали телевизионной камерой и системой автоматического распознания целей ATR (Automatic Target Recognition).

Помимо этого, на БПЛА "Cypher" установили контейнер с датчиками, способный включать ИК, акустические и оптические сенсоры. Два противоположно вращающихся винта, поднимают машину вертикально, посадка по вертолётному. Транспортировка проводится после эксплуатации смонтированной платформы на грузовик по типу HMMWV.

Беспилотный аппарат "Cypher" обладает сравнительно небольшими размерами. Его масса совместно с полезной нагрузкой составляет 113 кг. Внутрь фюзеляжа установлен двигатель по типу ПД UEL AR 801 с тягой 52 кгс, что позволяет ему развивать крейсерскую скорость не менее 130 км/ч. Практический потолок БПЛА составляет 2440 м.

Взлет и посадка осуществляется вертикально. Для транспортировки используется платформа смонтированная на грузовике типа HMMWV.

Существует БПЛА Cypher II "Dragon Warrior" разработанная с учётом требований Корпуса морской пехоты, имеет меньшие размеры. Первый испытательный полет совершён в 2001 году.





 ЛТХ:
Модификация   Cypher
Диаметр фюзеляжа, м   1.90
Диаметр винта, м   1.20
Высота, м   0.55
Масса, кг
  пустого   75
  взлетная   113
  топлива   22.50
Тип двигателя   1 ПД UEL AR 801
Тяга, кгс   1 х 52
Крейсерская скорость, км/ч   130
Продолжительность полета, ч.мин   2.30
Тактический радиус, км   30
Практический потолок, м   2440
Полезная нагрузка:   22.7 кг


 Доп. информация :


  Фотографии:

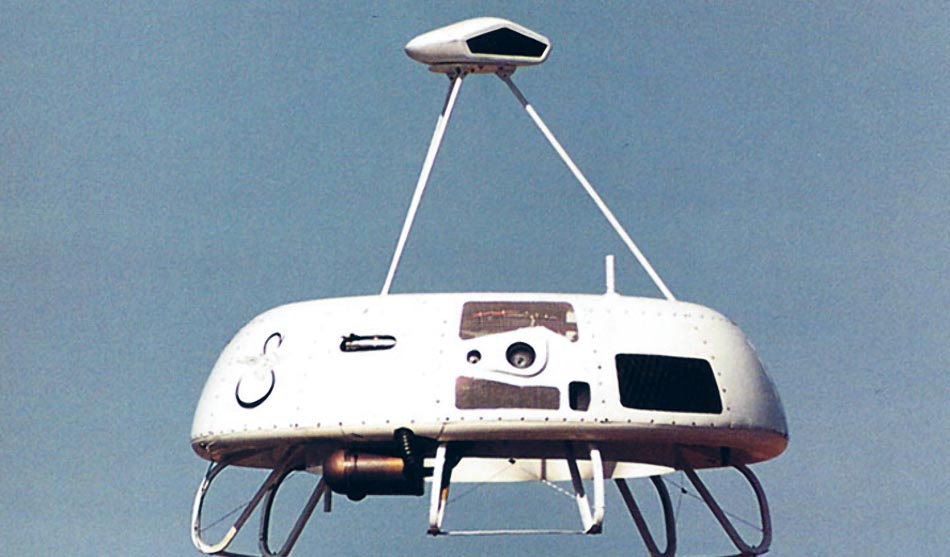

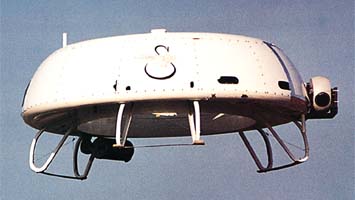

 Cypher

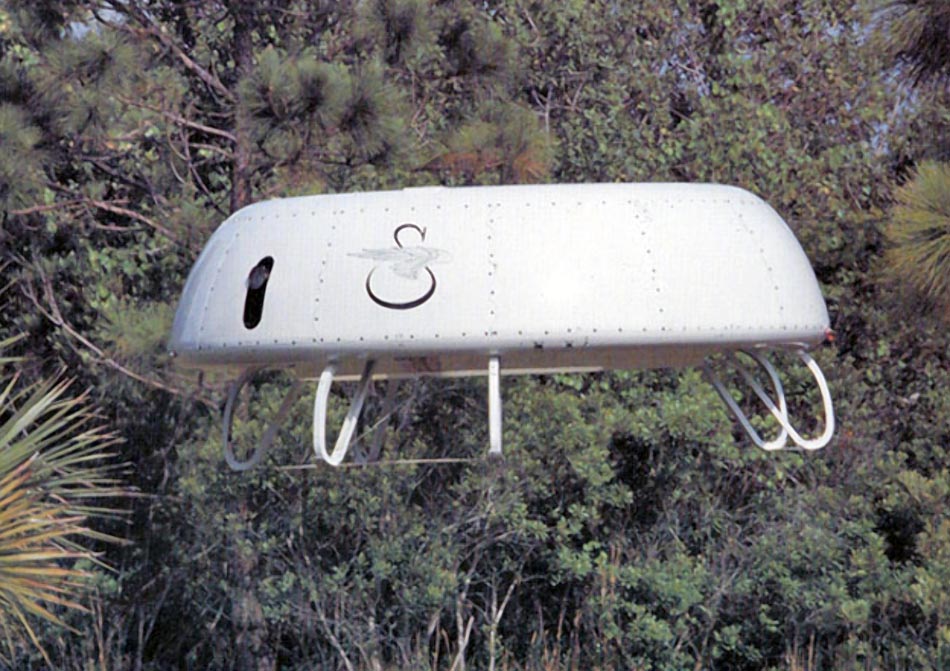

 Cypher

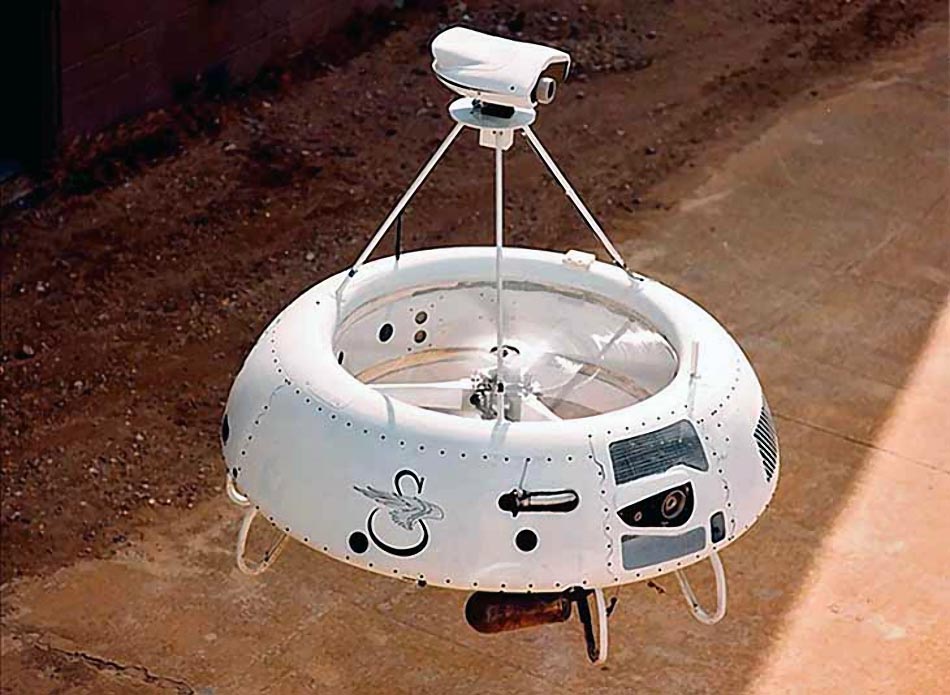

 Cypher

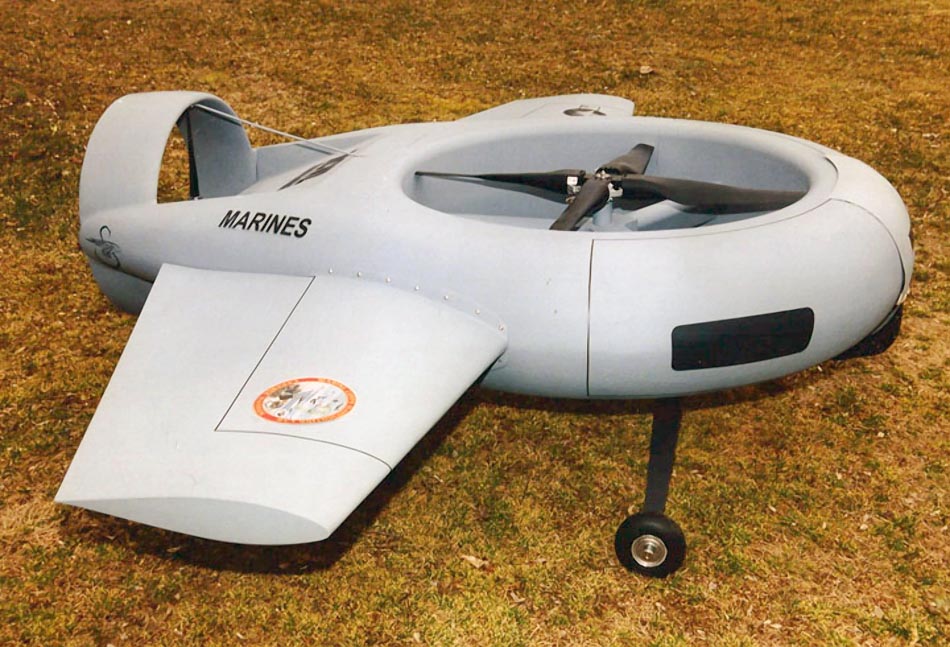

 Cypher II

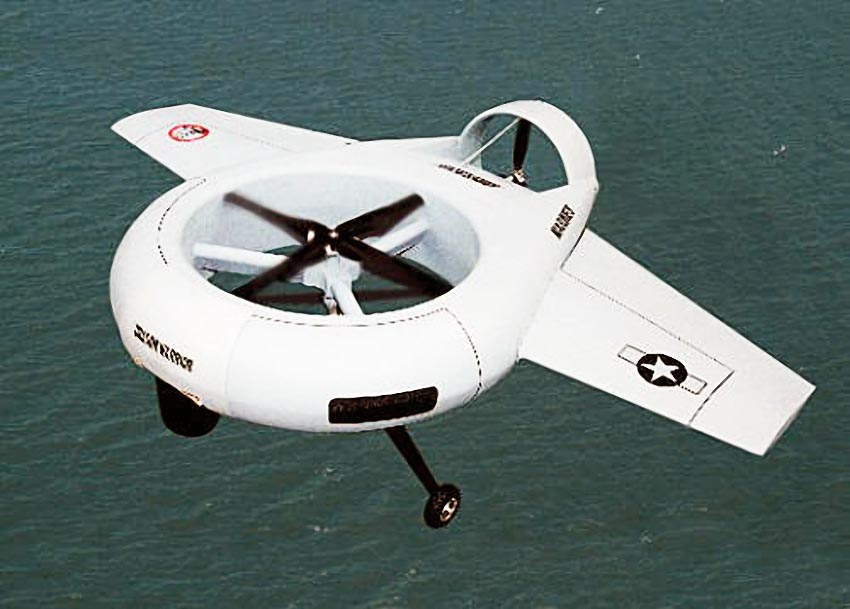

 Cypher II







Список источников:

Sikorskyarchives.com. Cypher Unmanned Aerial Vehicle (UAV)
Federation of American Scientists. Rest of World Military Aircraft. Sikorsky Cypher
